Elektro teknikk

[fersking]

noen som vet hvordan man kan regne ut spenningnen i en krets som har potmeter og 4 motstander? Er det en egen formel for dette. Har fått oppgitt spennings tilførselen til kretsen og motstands størrelsen...

[geir__hk]

noen som vet hvordan man kan regne ut spenningnen i en krets som har potmeter og 4 motstander? Er det en egen formel for dette. Har fått oppgitt spennings tilførselen til kretsen og motstands størrelsen...

Bare sånn før vi går videre med dette. Er du klar over hvor mange kombinasjoner av koblinger som er mulig med det du nå har oppgitt?



Og for å svare på spørsmålet - ja det burde være forholdsvis enkelt.

[fersking]

klar over att det kan vere mange koblinger for dette, tenkte kanskje det var en generell formel.

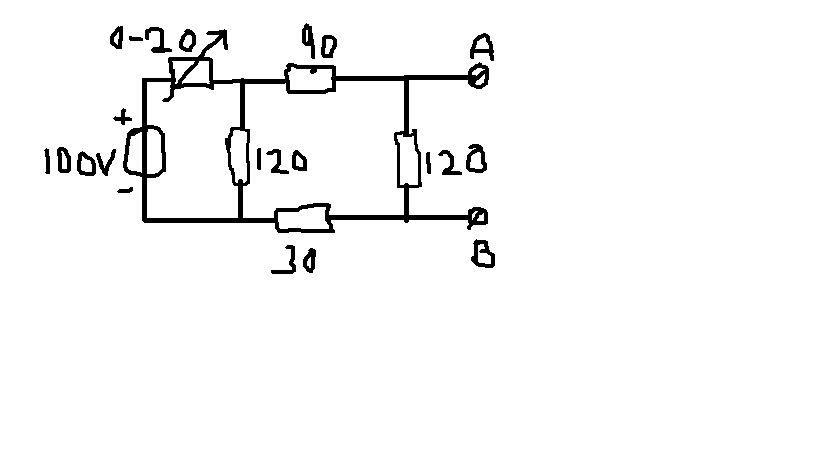

her ser du en kjapp skisse, spørsmålet er mellom hvilken grenser kan vi regulere spenningen Uab??







[arne22]

Nei, det er neppe noen generell formel for dette, men det bør være mulig å bruke reglene for seriekopling og parallellkopling.



Se om du klarer å tegne koblingsskjemaet på nytt, slik at det som finnes av serie og parallelkopinger kommer fram litt tydeligere.



Det var kun et hint ..

[fersking]

skjønner ikke hvordan eg skal gå videre her.. er motstandene på 120 i paralell slik att vi kan slå di sammen til en som er i serie med resten... Og så då, regne ut strømmen?? er vell spenningen som skal finnes her? er fersk på dette....

[geir__hk]

klar over att det kan vere mange koblinger for dette, tenkte kanskje det var en generell formel.

her ser du en kjapp skisse, spørsmålet er mellom hvilken grenser kan vi regulere spenningen Uab??







Det er bare å beregne to ganger, en gang for hver av den variable motstandens yttergrenser.



Å regne dette ut er ikke verre enn å gruppere seriekoblede motstandere og beregne parrallellkoblinga én gang.



Deretter beregner du spenningsfall og til slutt spenningsdeling innbyrdes over motstanderne i seriekoblinga.



Et tips til deg er navngi motstanderne (R1, R2, etc.) slik at det er mulig å forklare mer konkret.

[gutt71]

tell for 0 og for 20, da har du svar.

[fersking]

henger alikevell ikke helt med... hvorfor skal spenningen regnes ut over hver motstand? og spenningsfall, mener du då potmeter lik 0ohm og lik 20ohm?

[fersking]

stemmer det att den totale motstanden i kretsen blir 80ohm når potmeter står på 0, vis det stemmer blir strømmen 1,25A.. og så gjør man følgende?

[arne22]

Du er absolutt på rett spor.



Beregnet motstand og strøm i kretsen ser ut til å være rett.



Nå kan du regne ut den største verdien av Uab.



Den blir Rab x I = 120 x 1,25 ..



Neste steg er å koble inn en motstand på 20 Ohm, hvilket tilsvarer at den variable motstanden er på maks, og spenningen Uab på min.



Du får forsøke å tenke ut en løsning ..

[fersking]

kor tok du 120 fra?

[arne22]

Det står på tegningen din. Når resistansen mellom A og B er 120 Ohm så blir spenningen U lik strømmen ganger resistansen.



Jeg har foresten blingset med hensyn til strømmen. Det er jo strømmen i de to strømgreinene til sammen som blir 1,25 A. Strømmen i den høyre greina blir jo mindre enn det. Den må bli mindre enn halvparten av 1,25 pga at resistansen i høyre grein er større enn i den venstre.



Finner du ut av det ?

[fersking]

no ble eg lost....

altså vis man regner ut Rtot uten pot så får man 80ohm.. og en strøm på 1,25A.

da har man kun 2 seriekoblede motstandere igjen som er en på 80ohm og en på 0-20ohm... tenkte eg då kunne regne ut spenningen over potmetere ved 20ohm og trekke det fra 100V som er skildespenning.. men det går da ikke??? eg roter sikkert med oppsette av motstandene....

[fersking]

fikk det til... har fått rette svar no vertfall... men er ikke stødig på dette i det hele tatt..

takk for hjelpen..

fikk forresten 50,4V ved 0ohm på pot og 40,8V ved 20ohm på pot..

[arne22]

Fikk 50,004 på den første. (Det kan vel være avrundingsfeil.) Har ikke regnet den andre, men på "øyemål" så kan det se rett.ut.



Stå på og tren, det er som fotball og svømming, at det som hjelper er masse trening.
