[Løst] Vannkjøling Xfx Radeon hd 6950 2 gb xfire

[XartiX]

Hei



Som titelen sier.



Jeg trenger hjelp me hva jeg trenger av deler, hva som passer samen og som er bra nok.



Har vært på http://aquatuning.no/ å lure på om jeg kan bruke http://www.aquatuning.no/product_info.php/info/p11872 eller om jeg må ha http://www.aquatuning.no/product_info.php/info/p11010_Aquacomputer-aquagrATIx-for-HD-6970-and-6950--Cayman-XT--G1-4.html



Ellers har jeg ikke snøring på hva jeg må ha av pumpe radiator slanger etc. Så lurer på om noen som har peiling kan hjelpe meg?



Vet ikke om det er mulig, men vil prøve å holde me til rundt 3500 max (hvis det er mulig )



Håper noen kan hjelpe meg, slitter sånn me temperatur når jeg kjøre xfire, at jeg har tatt ut ene korte:/

[eXa]

Har du noe vannkjøling fra før eller trenger du radiator og slikt også? Skal overklokke en del også eller er målet bare å få ned temperaturen og støyen (med en moderat overklokking)



Hva med prosessoren?



Hvilket kabinett har du og hvilken kjøling har du fra før?

[XartiX]

Har du noe vannkjøling fra før eller trenger du radiator og slikt også? Skal overklokke en del også eller er målet bare å få ned temperaturen og støyen (med en moderat overklokking)



Hva med prosessoren?



Hvilket kabinett har du og hvilken kjøling har du fra før?



Hei har et http://www.komplett.no/k/ki.aspx?sku=648534 og har lukke vannkjøling på cpu http://www.komplett.no/k/ki.aspx?sku=628604, sp skal bare ha på gpu:) Har ingenting som trengs for og si det sånn.

[eXa]

Ok. Det er ikke særlig ideelt kabinett å bygge vannkjøling i.

Det beste er nok og henge in trippel radiator på baksiden da.

Det hjelper litt om du svarer på alle spørsmålene

jo mer info jo lettere er det å hjelpe deg.

[XartiX]

Så ikke va jeg ikke svarte på men:P Radiator kan jeg fikse på utsia går jeg ut i fra:) Så jeg trenger vel to blokker for grafikk korta, åsså pumpe+radiator+tank. Det jeg trenger hjelp til er vel hva eksakt jeg må ha.



Jeg har vel egentli ikke tenkt å klokke noe, hovedsakeli bare å få ned temperatur, siden ene korte er på rundt 95 grader ved full load og det andre rundt 70.



Men hadde jo vært greit å ha et system som takkler at det blir klokket litt:)

[eXa]

Ok, jeg vil anbefale deg en trippel radiator da. Du får senkt temepraturen ganske mye og har mulighet for litt overklokking. samtidig som du har vifter som ikke bråker mye. (1000-1200rpm)

Skal sette sammen ett oppsett på aquatuning...



Er det disse skjermkortene du har:

http://www.komplett.no/k/ki.aspx?sku=639513

eller

http://www.komplett.no/k/ki.aspx?sku=619971

Endret 28. oktober 2011 av eXa

[XartiX]

Ok, jeg vil anbefale deg en trippel radiator da. Du får senkt temepraturen ganske mye og har mulighet for litt overklokking. samtidig som du har vifter som ikke bråker mye. (1000-1200rpm)

Skal sette sammen ett oppsett på aquatuning...



Er det disse skjermkortene du har:

http://www.komplett.no/k/ki.aspx?sku=639513

eller

http://www.komplett.no/k/ki.aspx?sku=619971



http://www.komplett.no/k/ki.aspx?sku=639513

Er disse ja:)

[eXa]

Ok, det gjør ting litt værre siden di ikke bruker ATI sitt referanse design PCB, så må finne ut hvilke vannblokker som eventuelt passer.

[XartiX]

Ok, det gjør ting litt værre siden di ikke bruker ATI sitt referanse design PCB, så må finne ut hvilke vannblokker som eventuelt passer.

Ok, tusen takk for hjelpa så langt uanz:)

[XartiX]

Ok, det gjør ting litt værre siden di ikke bruker ATI sitt referanse design PCB, så må finne ut hvilke vannblokker som eventuelt passer.

Ok, tusen takk for hjelpa så langt uanz:)

Kan jeg hjelpe deg på noe vis, med å ta bilder av korte, gji deg info på nummer på korte etc?

[eXa]

ja, det står ett nummer nede ved pci-e kontaktene. Det nummeret kan være til hjelp

Slik som forklart her:

http://www.swiftech.com/KOMODO-HD6900.aspx#tab4

(noe ala 109-C20547)

[XartiX]

Der står det:



109-C20547-00P



Står akkurat det samme som på bildet du har i linken:)



Ser på den siden du henviste linken til, at de blokken ikke passer:/ Finnes kansje ikke til mine kort?:/



Er veldi mye å velge mellom på http://www.aquatuning.no så håper noe passer:)

Endret 28. oktober 2011 av XartiX

[eXa]

Ja stemmer, jeg brukte hovedsaklig swiftech siden fordi dem har en veldig god forklaring og liste over hvilke kort som passer blokkene og ikke.

Jeg bruker litt lang tid her, er tross allt fredag kveld og slikt så...

[XartiX]

Ja stemmer, jeg brukte hovedsaklig swiftech siden fordi dem har en veldig god forklaring og liste over hvilke kort som passer blokkene og ikke.

Jeg bruker litt lang tid her, er tross allt fredag kveld og slikt så...

Så det finnes ikke noen blokker som passer til de skjermkortene mine?

[eXa]

Det vet jeg ikke enda.

F.eks alphacool nexXxos finnes i 2 varianter, en normal og en for "ATI 6970 V2 series" som jeg regner med gjelder ditt kort, men jeg må finne ut om det stemmer eller ei først.

[eXa]

Ikke funni helt ut av vannblokkene enda, men kan legge inn di andre delene du trenger i mellomtiden.



http://www.aquatuning.no/product_info.php/info/p8242_Aquacomputer-airplex-Revolution-420-360-G1-4.html

Trippel radiator, den er i størrelsen 3x 140mm vifter men har fester for 120mm vifter på den ene siden og 140mm på andre siden.

Valgte den fordi du får bedre kjøling enn en trippel 120mm radiator og den har feste for 120mm vifter som du trenger for å feste radiatoren til kabinettet med swiftech festet.



http://www.aquatuning.no/product_info.php/info/p1762_Swiftech-MCB-120--Radbox-.html

Festet for å henge radiatoren bakpå kabinettet med. DEn ser kansje litt spinkel ut men den klarer fint å holde en trippel radiator



http://www.aquatuning.no/product_info.php/info/p7784_Yate-Loon-D14SL-12-mit-Stecker-1000rpm-140x140x25mm-3-Fach-Bundle--3xL--fterpaket-.html

Billige men ganske gode vifter, dem har tilnærmet ingen mootor lyd, eneste lyden du vil høre er susing fra bladene (slik som alle andre vifter, men mange har motorstøy i tillegg)

Det eneste di ikke liker er å bli montert slik at dem blåser nedover(oppover går fint), men det er ikke noe du trenger å tenke på i dette tilfellet.



http://www.aquatuning.no/product_info.php/info/p8932_screw-DIN-912-M3-x-35-hexagon-socket-black-nickel--4pcs-.html

4 skruer til å feste en 120mmvifte og swiftechfestet til radiatoren



http://www.aquatuning.no/product_info.php/info/p9317_Laing-DDC-vannpumpe-12V-DDC-1Plus-inkl--Phobya-Laing-DDC-Light-Black-Top.html

Kraftig pumpe som er kompakt og bråker ikke mye, men alle pumper vibrerer litt i varierende grad så prøv å montere den mest mulig løst fra underlaget.



http://www.aquatuning.no/product_info.php/info/p7628_13mm--1-2---fitting-G1-4-with-O-Ring--FatBoy----black-nickel.html

Nipler til blokkene, pumpa og radiatoren. Sammen med 7/16 slange og strips, eventuelt slangeklemmer om du ikke syns strips ser noe bra ut, så detter slangen aldri av. la til 10stk...



http://www.aquatuning.no/product_info.php/info/p10957_Masterkleer-hose-PVC-15-9-11-1mm--7-16-ID--clear-3-3m--10ft---Retail-Package-.html

Jeg har god erfaring med masterkleer, det tar lang tid før dem blir misfarget (da mot gul, med mindre du har noe farge i vannet som setter seg i slangen) og 3.3 meter er nok til feilkutt og bytting/endring av loopen senere. Fin pris også



Hvis Alphacool NexXxoS ATXP ATI 6970 V2 series passer dine skjermkort er du nå totalt oppe på 2472kroner pluss frakt og pluss moms.



Men vi er ikke helt i mål. Jeg har ikke lagt til en vanntank for eksempel, for du kan klare deg uten, da ved å bruke en slangebit festet til øverste skjermkort for påfylling og vanntank. Det er litt mer kronglete å fylle slik, men når loopen først er fyllt opp så funker dette helt fint.



En annen ting er montering av radiatoren bak.

Det greieste er vel om du kan få tatt i bruk di 2 slangehulene i toppen bak, men problemet med dem er at dem er plassert litt nærme hverandre. Du kan enten lage 2 nye hull slik at slangene fra radiatoren treffer rett i hullet, eller du kan montere radiatoren litt lengre ut fra kabinettet. Jeg tror kansje det går greit om du bruker 1 120m vifte mellom swiftech festet og radiatoren som en spacer. Da burde det være en vifte som spinner med ca 1000-1300rpm, eventuelt om du bare tar en gammel vifte og fjerner selve vifte delen og bare bruker ramma.



Jeg har heller ikke lagt med slangeklemmer. Personlig hadde jeg nok bare brukt svarte strips, eventuelt slike:

http://www.aquatuning.no/product_info.php/info/p4411_Schlauchschelle-15---17mm-Kunststoff-svart.html

Begge deler er nok til å sikre slangene siden 7/16 på 1/2nipler sitter veldig bra av seg selv.



Tror jeg har dekt det meste akkurat nå. Så... noen spørsmål?

(jeg har forslag til hvordan du kan legge opp hele loopen også)

[eXa]

Kan du forresten ta ett bilde av hvordan det ser ut i kabinettet ditt akkurat nå? lettere å planlegge hvordan loopen bør legges....

og eventuelt tegne inn slanger osv i paint

[eXa]

Ser ikke ut til at di vannblokkene passer, men det er kansje noen hD6870 vannblokker som passer istede...

[XartiX]

Ser ikke ut til at di vannblokkene passer, men det er kansje noen hD6870 vannblokker som passer istede...



Ser bra ut det opplege der:)

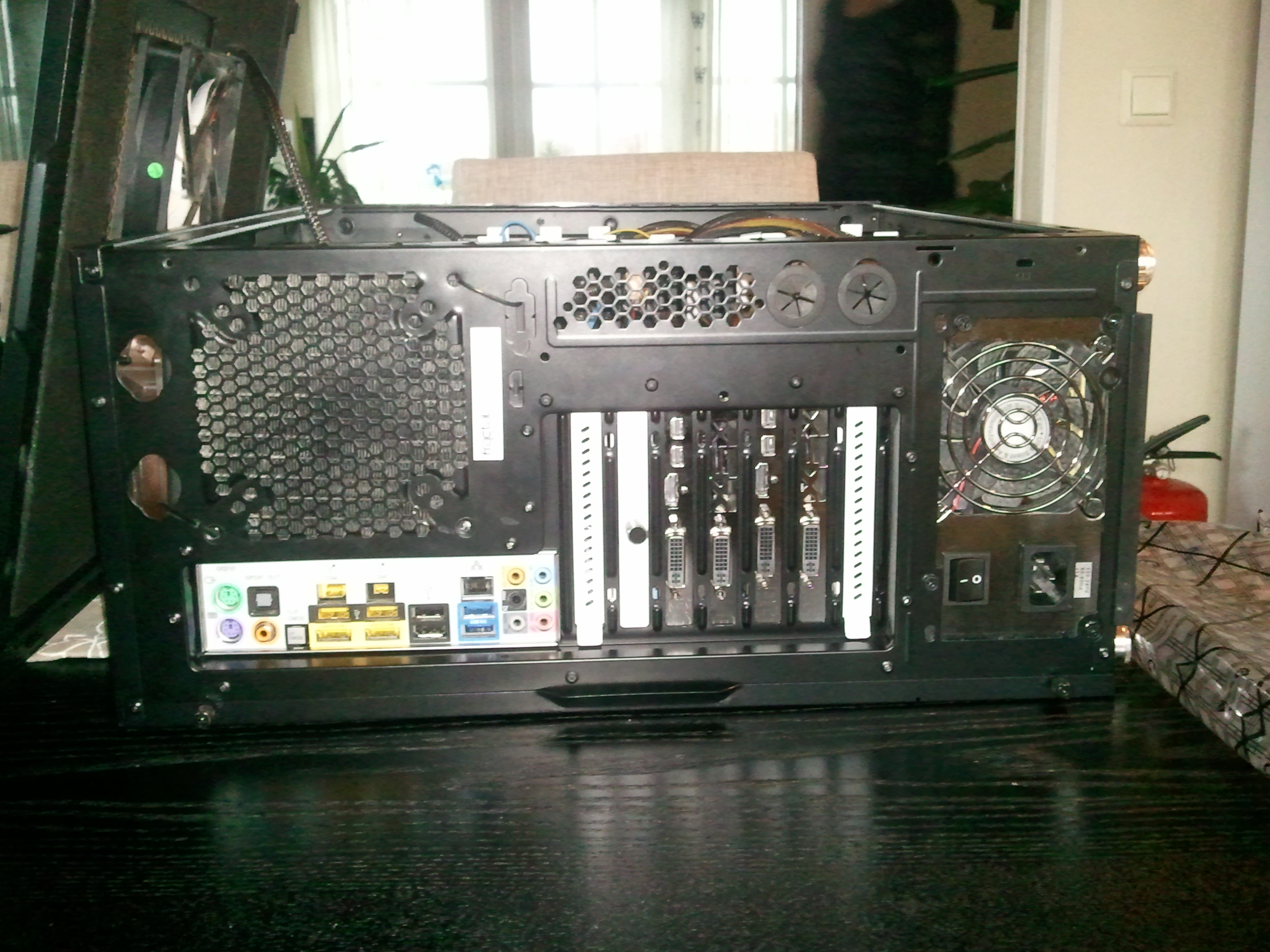

Har lagt ved noen bilder også. Jeg kan skru sund skjermkorte, hvis det hjelper deg for og se om du finner noen blokker som passer?

Radiatoren skal jeg klare å få plassert en eller annen plass:)

[N o r e n g]

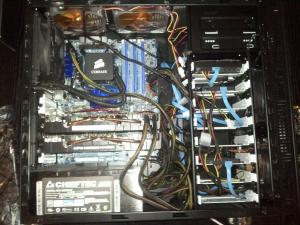

Jizez! Vet du at du kan rute kabler bak hovedkortet ved å dra av det andre sidepanelet? Lær deg å rydde kabler, det kutter temperaturer raskt og koster deg ingenting annet enn litt tid.



Det er ikke rart du slite med temperaturer når du har det så rotete innvendig!



Når du først setter opp en loop vil jeg også anbefale å ta med CPU når du først er i gang, du får bedre temperaturer gjennomsnittlig av dette.
