Sette inn ligningssett med komplekse tall på Classpad 330

[Orkhanan]

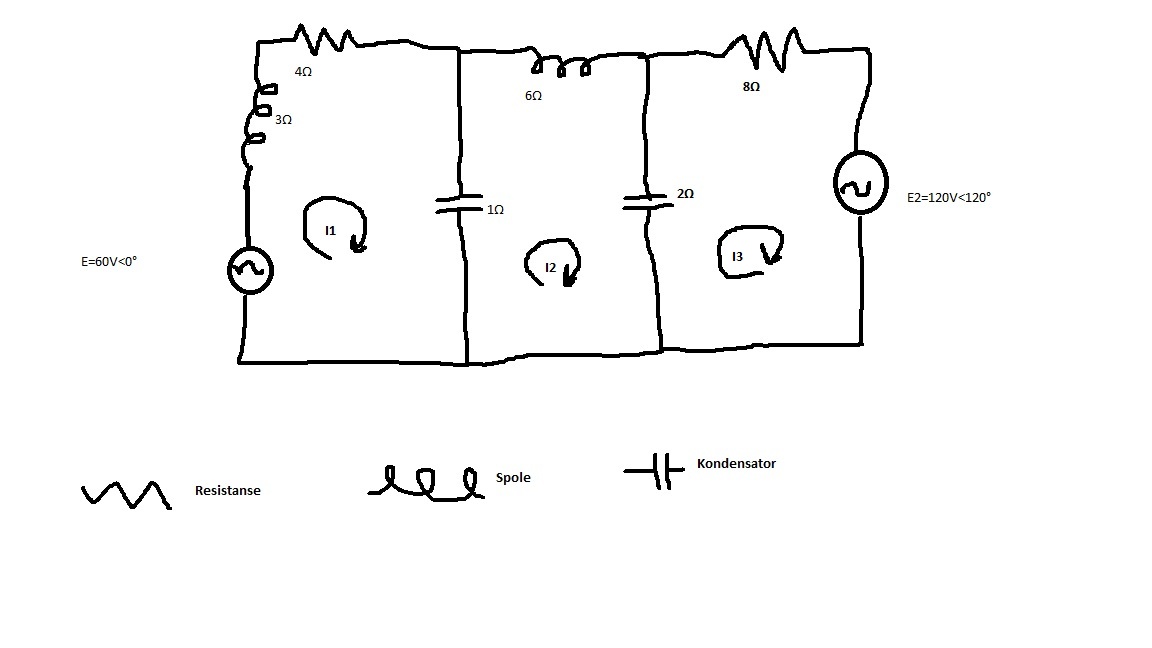

Sliter med hvordan jeg skal løse en oppgave i vekselstrøm angående Mesh-metoden.

Når jeg har plottet verdiene inn på kalkulatoren får jeg feil svar i forhold til fasitten. Kan hende det er jeg som har regnet ut feil verdier før jeg plotter dem inn, men etter å ha prøvd noen ganger er jeg lei.



Så, hvilken metode er den enkleste når jeg skal plotte inn verdiene på kalkulatoren(se overskrift).



EDIT: Er hovedsaklig strømmen I3 jeg skal finne.







Ligningsettet er etter mine beregninger:



I1: -I1(4Ω-jΩ)+I2(-jΩ)+60V=0

I2: I1(-jΩ)-I2(6Ω-j3Ω)+I3(-j2Ω)=0

I3: -I2(8Ω-j2Ω)+I3(-j2Ω)-120=0



altså



I1: -I1(4-i)+I2(-i)+60V=0

I2: I1(-i)-I2(6-3i)+I3(-2i)=0

I3: -I2(8-2i)+I3(-2i)-120=0



Kan sette I1=X, I2=Y, I3=Z

Endret 21. oktober 2011 av Orkhanan

[Orkhanan]

Fått fiksa problemet
