Koble diode, bryter og kontakt

[henrikm]

Driver og pusler litt med en PSU som jeg skal bruke til diverse småprosjekter (12v og 5v via dsub).



1. Har satt en bryter (denne fungerer) og en diode i kabinettet. Hvordan kobler jeg dioden så den lyser når bryter er på? Dioden har en gul og en rød ledning.



2. Og et annet spørsmål, burde jeg bruke flere av de rød (5v), og gule (12v) inn på respektive kontakter, eller holder det med en leder? Mer spenning hvis jeg lodder på flere?

Skal altså ha en dsub som gir 5v og en som gir 12v.

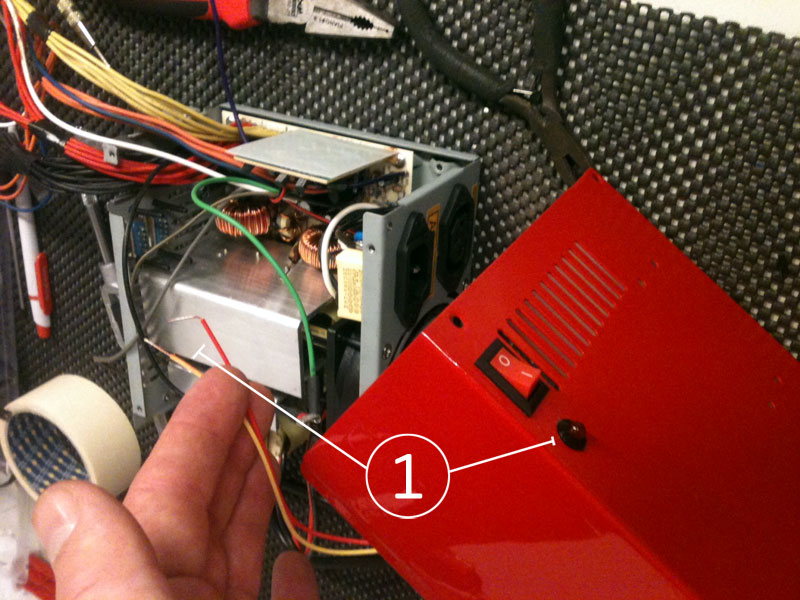

Se vedlagt bilde.

[BigJackW]

Du må se i databladet til dioden for å se hvor mye spenningsfall det er over dioden (Vf) samt hvor mye strøm den trekker for å beregne motstanden som dioden skal ha.

https://www.diskusjon.no/index.php?showtopic=380671



Du kan vel kanskje gå ut i fra 20mA strømtrekk samt 1.8v spenningsfall om du ikke finner spesifikasjoner.



I databladet står det også kanskje hvilken leder som er anode og katode, ellers er det bare å prøve. Kobler du feil lyser den ikke. Fra PSUen går du med en svart leder og en rød (5v). Du regner da med 5v spenning for motstanden selvfølgelig.



Du får ikke mer spenning om du kobler sammen fler, men du kan ta ut mer strøm før du evt. brenner opp lederne.

Endret 2. oktober 2011 av BigJackW

[henrikm]

Du må se i databladet til dioden for å se hvor mye spenningsfall det er over dioden (Vf) samt hvor mye strøm den trekker for å beregne motstanden som dioden skal ha.

https://www.diskusjon.no/index.php?showtopic=380671



Du kan vel kanskje gå ut i fra 20mA strømtrekk samt 1.8v spenningsfall om du ikke finner spesifikasjoner.





Dette var en diode jeg kjøpte på Biltema. Stod bare 12v på posen så regna med at det kanskje satt en motstand i den.



Det vil vel lønne seg å samle så mange ledere som mulig da.



Takk for svar!

Endret 2. oktober 2011 av henrikm

[Mannen med ljåen]

Biltema sin lysdiode leveres med motstand innebygget. Du trenger ikke å beregne noe, bare gi den 12 volt.



EDIT: Snakker om denne:



Forresten så er varen noe ræl. Hvis du trykker på dioden, så forsvinner den inn i holderen, fordi holderen er laget av billig plast som holdes sammen med mothaker.

Den funker dog sikkert greit hvis du motstår fristelsen å trykke på den.



Da har jeg mye mer sansen for følgende produkter:

http://www.biltema.no/no/Bil---Mc/Biltilbehor/Bilelektrisk/Strombryter/Kontrollampe-rund/





http://www.biltema.no/no/Bil---Mc/Biltilbehor/Bilelektrisk/Strombryter/Lysdiode1/

Endret 2. oktober 2011 av Mannen med ljåen

[BigJackW]

Om det er en diode med innebygget motstand blir saken en annen og du kan bare seg bort fra det jeg skrev i forrige post.

Endret 2. oktober 2011 av BigJackW
