Lodde vga kabel til \en d-sub kabel?

[ReGaiN]

Lurer på hvordan jeg skal lodde disse sammen?

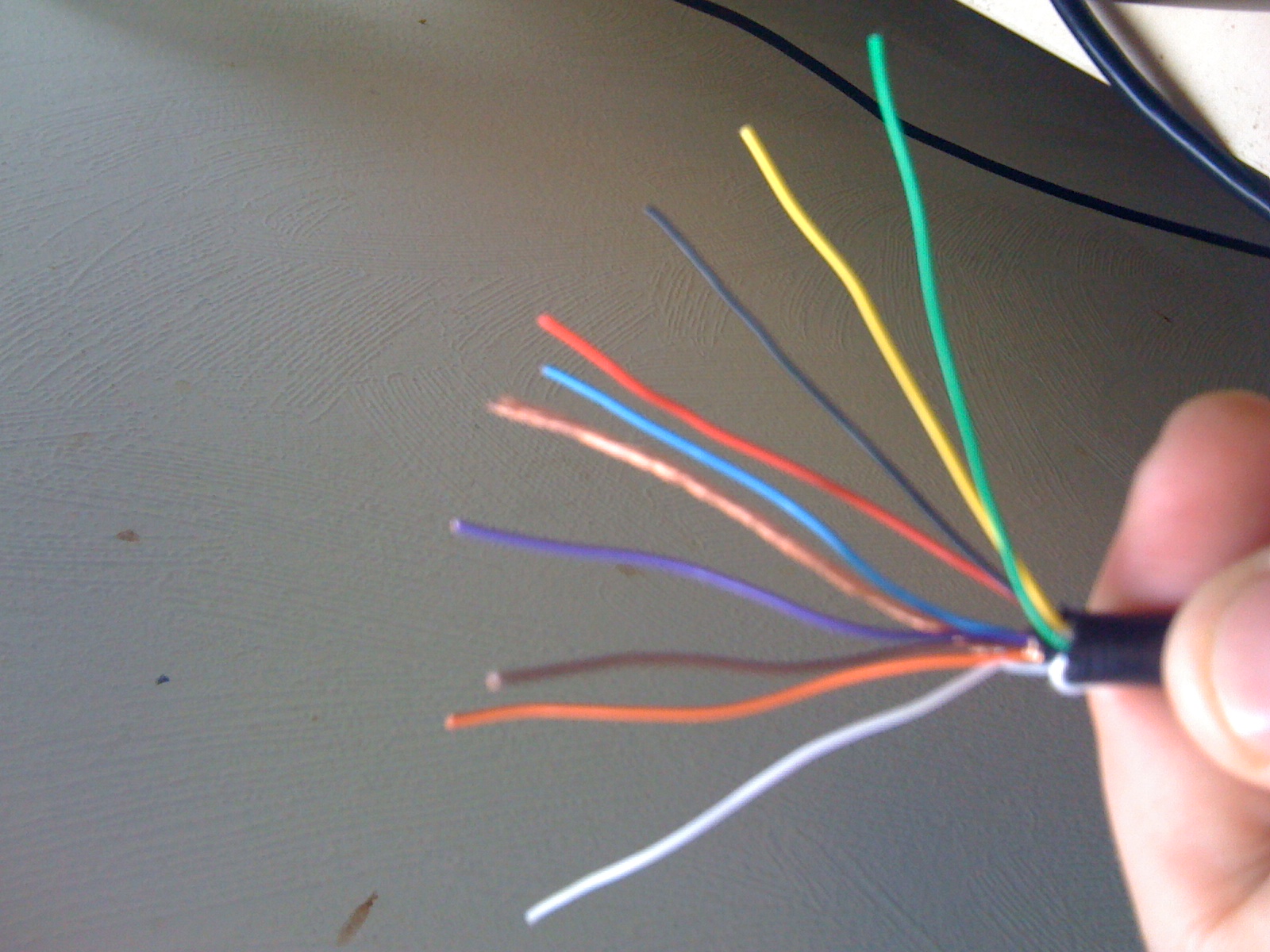

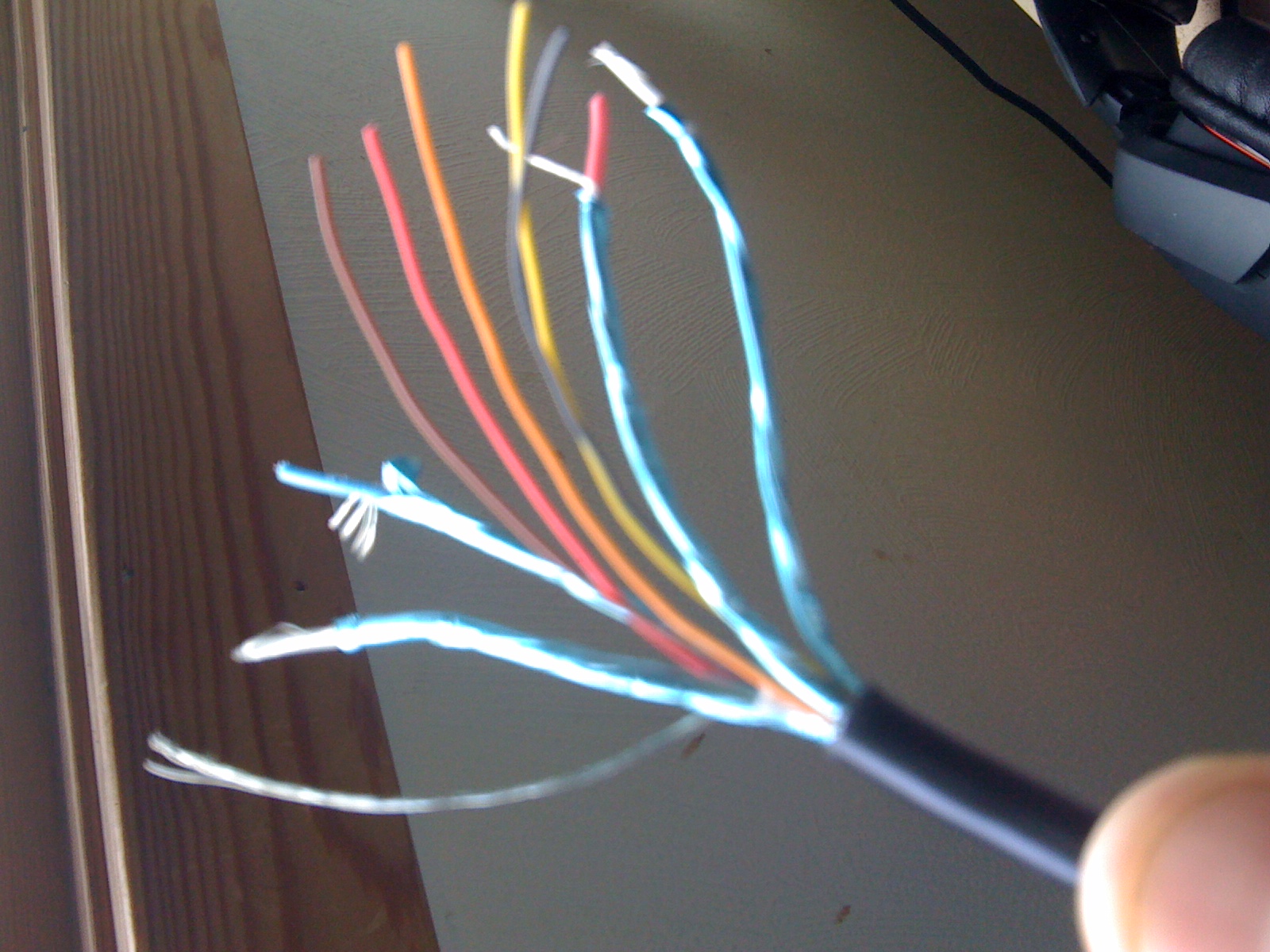

Den ene er en VGA kabel og den andre er en D-Sub 15 . Den ene er fra en pc, mens den andre er fra z-2300 høytallerene mine..

Endret 3. august 2011 av ReGaiN

[BigJackW]

Er ikke VGA men D-Sub 15. Det er vel lettere sagt enn gjort å koble sammen disse med mindre du vet hvilke leder som gikk til hvilke pin på den originale pluggen.



Edit:



Fant noe som kan være interessant:

NAME        | Color        | PIN  | What it is...


WA1 & WA2   | Black (big)  | CASE | Are common or Ground.. Also Audio Ground

StdBy       | yellow       | #5   | Turns on the Amp

Vreg        | Green        | #4   | Voltage output ( connects to LED )

PGnd        | Red          | #15  | Power Ground

LL          | Blue         | #12  | Left Line Input ( Audio + )

Sgnd        | Black        | #3   | Signal Ground ( Audio - ) Also Common Ground

RL          | Orange       | #6   | Right Line Input ( Audio + )

Sline       | Brown        | #1   | Controls the Subs Gain via head phone return line

LHP         | White        | #13  | Left Head Phone

Rhp         | Purple       | #11  | Right Head Phone



Tar selvfølgelig forbehold om feil. Kobles f.eks. strømtilførsla til en signalleder kan du få litt magisk røyk.



Nå som du vet hvilke ledere som skal til hvilke pins må du finne ut hvilke ledere som går til hvilke pins på skjermkabelen.



http://www.electro-tech-online.com/repairing-electronics/100515-logitech-z-2300-controller.html

Endret 2. august 2011 av BigJackW

[ReGaiN]

Så det jeg må gjøre er å finne ut av hvilke ledninger som går til hvilke pins på vga kontakta, så lodde de fast i samme nr som den på d-sub kontakta?



Trenger vel ikke noe diagram der? er vel bare å bruke multimeter?



EDIT:



Har kommet frem til dette..



SVART .. 9

ORANGE.. 14

GUL .. 15

BRUN .. 10

RØD .. 12

LYSERØD. 1

LYSEBLÅ. 3

HVIT 1.. 2

HVIT 2.. 13

BAR .. 4 5 6 7 8 9 11

Endret 2. august 2011 av ReGaiN

[BigJackW]

Ja. Kan bruke pipe-funksjonen evt. ohme mellom leder og pin. Her ser du nummerering av pins:



Endret 2. august 2011 av BigJackW

[ReGaiN]

Ser ikke ut som om det går, når flere viktige ting går på samme pins som jord går..

[tingo]

Hvorfor har høytalerne dine en VGA-kabel? Er det skjerm i høyttalerne?

Hvilken type kabel er det du forsøker å lage egentlig?

[Sowny]

Skal du forlenge den fra anlegget?

[ReGaiN]



Den svarte kabelen går inn i subwoferen og gir lyd til anlegget. Min gikk i stykker helt intill denne kontakta, så da tenkte jeg at jeg skulle prøve å lodde på en annen kontakt som var helt lik.



Var visst ikke en VGA kabel, men en D-sub 15 kabel

[ReGaiN]

ingen forslag?

[sigen]

Hva med å lodde ny D-sub på ledningen fra anlegget slik den var, og så lage en skjøtekabel med D-sub i hver ende som er koblet 1 til 1?

PFSK f.eks. får du i 16-leder.

Da vil du jo fort se om det i det hele tatt går ann å skjøte/forlenge kabelen.

[ReGaiN]

Har lett litt etter en d-sub 15 kabel og fant denne. Tror dere den kommer til å funke?

[Musty]

d-sub 15 er ikke spec på en kabel. D-sub er navnet på connectoren (hvis du ser etter så ser du at fronten har form som en D), og tallet er antall pinner.

[AndersT2]

Den enkleste metoden er å bruke ett måleinstrument, og pipe ut.



Men det ser ut til at du allerede har kappet lydkabelen?



Hvis ikke så kunne du åpnet isolasjonene, og kuttet 1 og 1 kabel, og pipe ut hvilen som går hvor. Så finne den tilsvarende på den nye, og skjøte denne med den du kappet fra engeten.



Alle har vel forskjellige farge, så det skal nok fortsatt fungere.



Du trenger heller ikke lodde, det holder å tvinne dem sammen og skru dem i en "sukkerbit". Det blir litt klumpete, men slipper å lodde.

[ReGaiN]

Men hvor kan jeg få tak i en d-sub 15 kabel som er lik da? for skjermkabler funker ikke fordi jordinga tar mange av pinsa som lyden skal igjennom osv..

[AndersT2]

Elfa har, men mulig du må lodde direkte på pluggen. Dette krever litt ferdighet med loddebolten siden det er nokså trangt.



Dealextreme har nok også hvis du leiter, så bare VGA versjoner.

[ReGaiN]

Dreit i pluggen, lodda heller rett inn i Dsub kontakta.. Funker Fett





Tusen Takk for all hjelp!
