Mediespiller i gammelt radiokabinett.

[CvSMB]

Heihei!



Da er det på tide med et nytt prosjekt.

Er allerede godt i gang så det første innlegget blir mer en oppsummering av hva jeg har gjort hittil.



Kommentarloggen finnes her

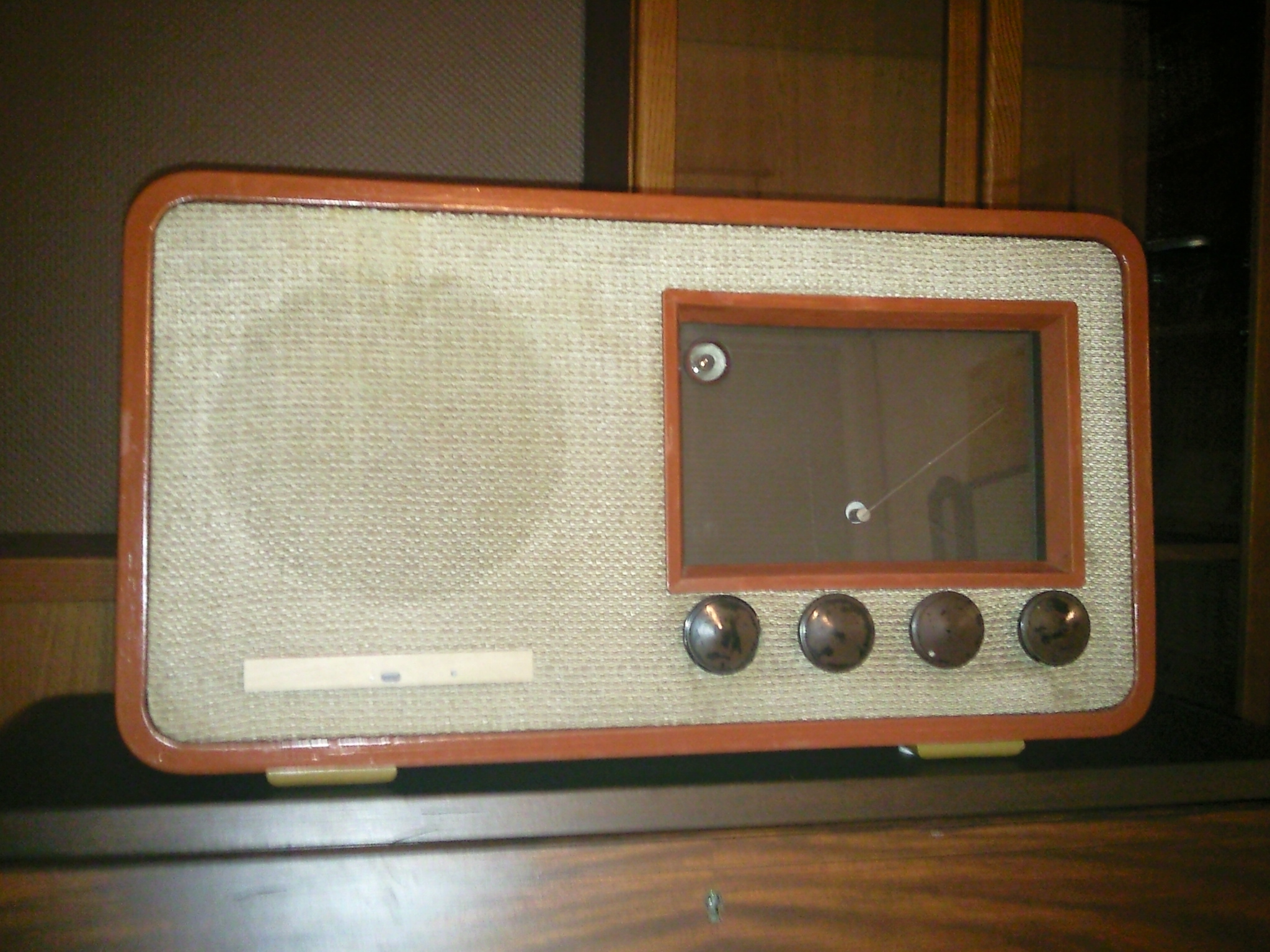

Utgangspunktet er det rester etter det aller første prosjektet jeg gjorde som var et gammelt radiokabinett som ble funnet på loftet.

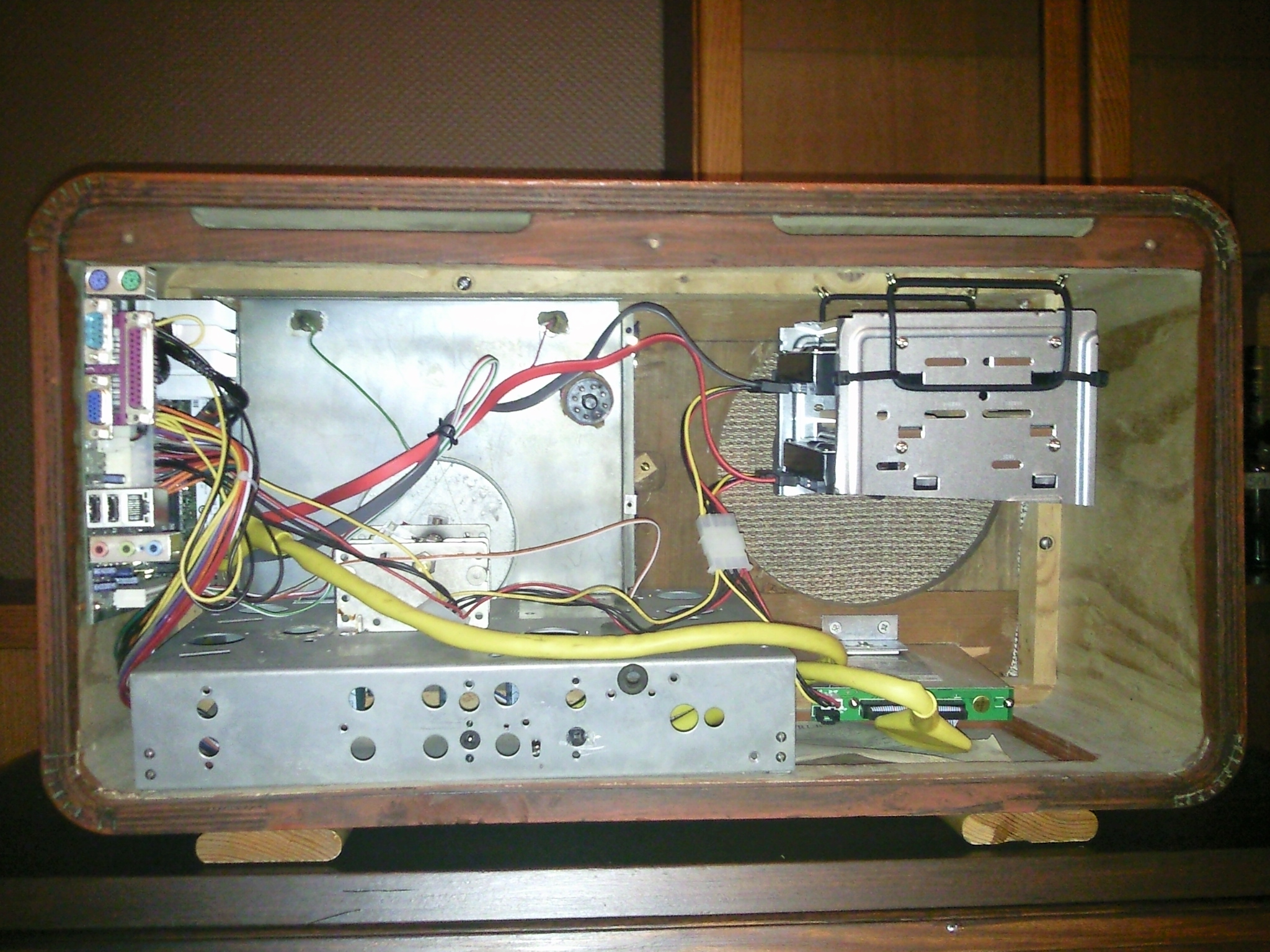

Slik så det ut da jeg brukte det som er server med FreeNAS og to 1TB disker.







Var egentlig fornøyd den gangen med den løsningen. FreeNAS var veldig stabil og enkelt, men gikk over til Windows Home Server etter å ha testet det.

Det ble forøvrig det første prosjektet her på forumet. Det ligger her.



Men over til det nye prosjektet.

Hadde en del tanker på hva jeg skulle bruke de gamle restene til og endte opp med å lage en slags mediespiller i det gamle radiokabinettet.



Har tatt det jeg har hatt liggende av forskjellige rester. Brukte det gamle og ganske lite imponerende ITX-kortet, noen gamle høyttalere, en ITX-strømforsyning, 120GB 2,5 disk, 1GB Ram, 15tommers LCD-skjerm og måtte kjøpe et touchscreen-kit til å ha over skjermen.



Som OS bruker jeg Windows XP, Maximus Arcade som frontend til emulatorene og SK Jukebox som mediespiller.



Har ikke tatt bilder fra begynnelsen av ettersom jeg ikke hadde tenkt å legge det ut her. Men nok prat, det er på tide med noen bilder.

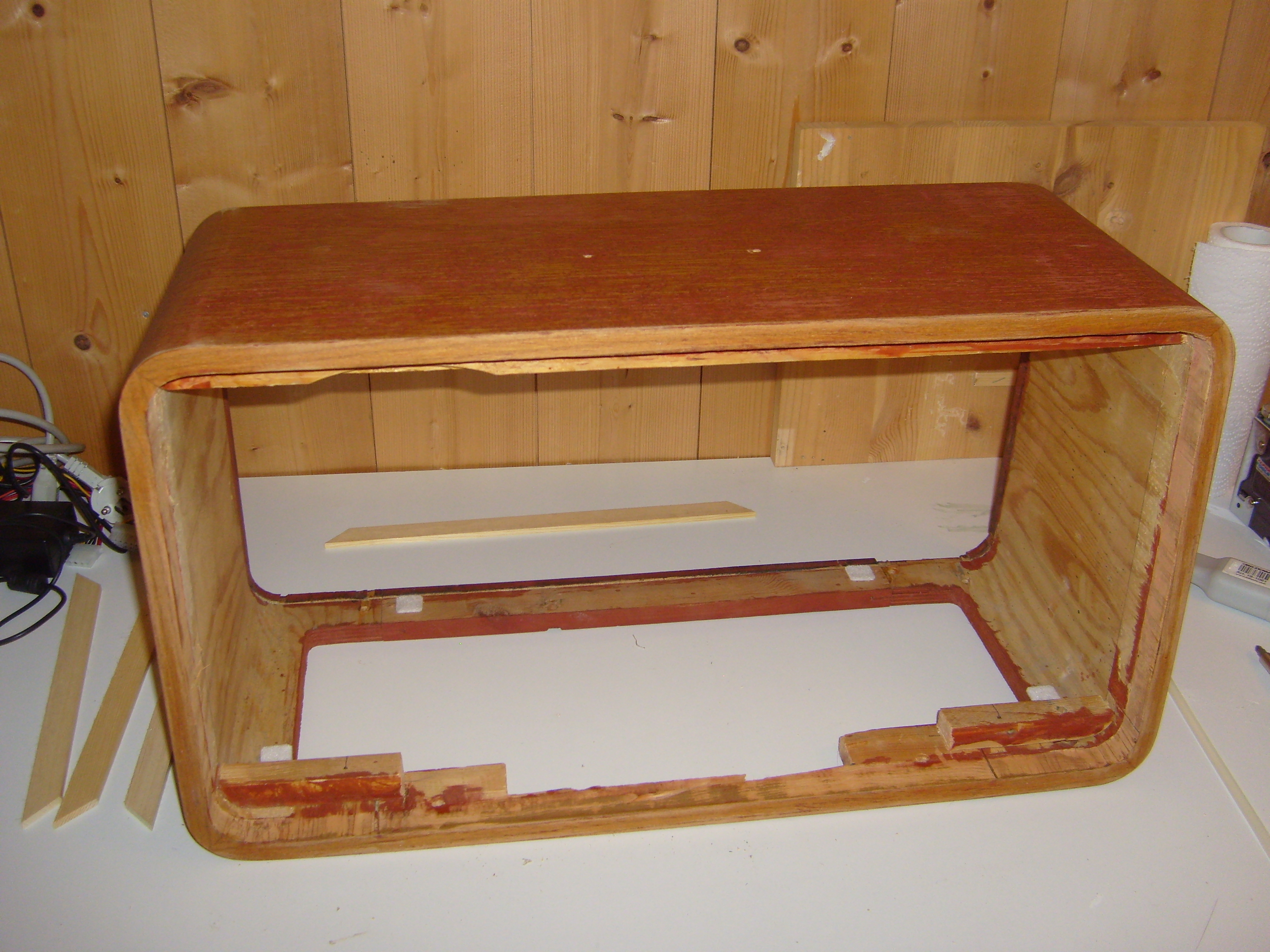

Her er radioen pusset ned.

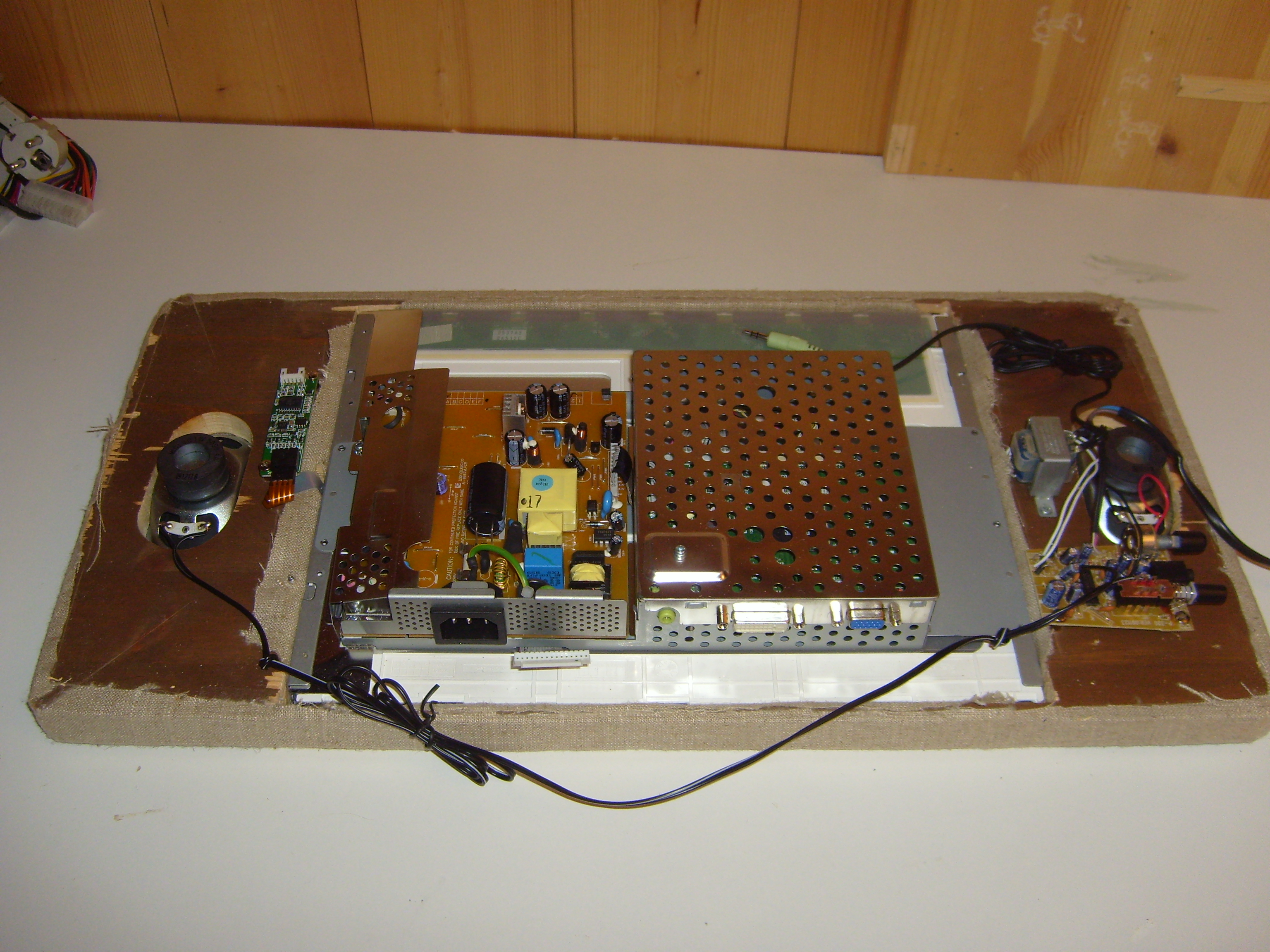

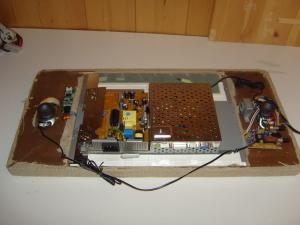

Her er skjermen demontert fra sitt skall og montert sammen med høyttalerne på frontdekslet.



Samme sett fra fremsiden.



Her er det meste montert sammen for å se om det fremdeles passer.

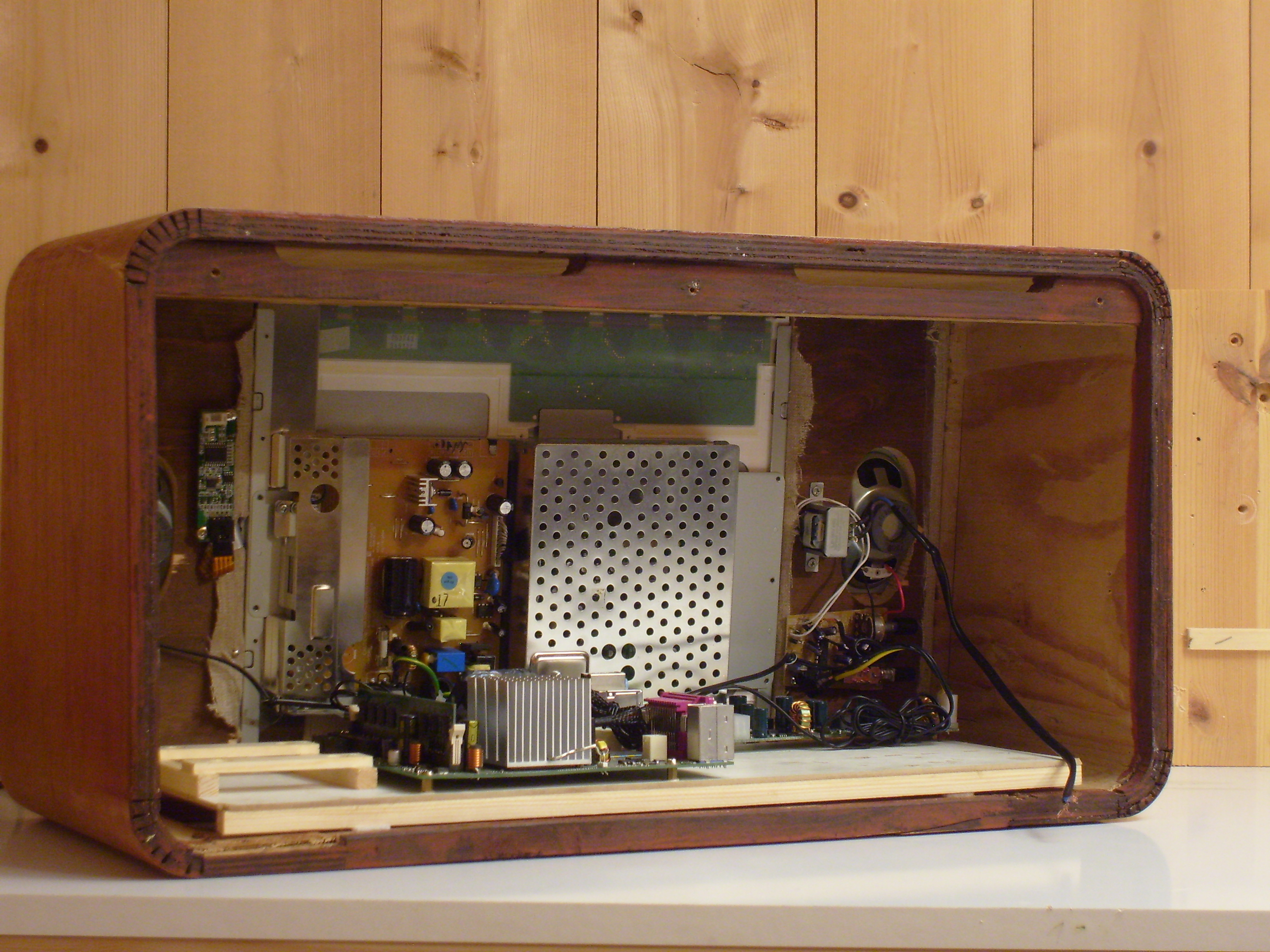

Innsiden.



Fremsiden.

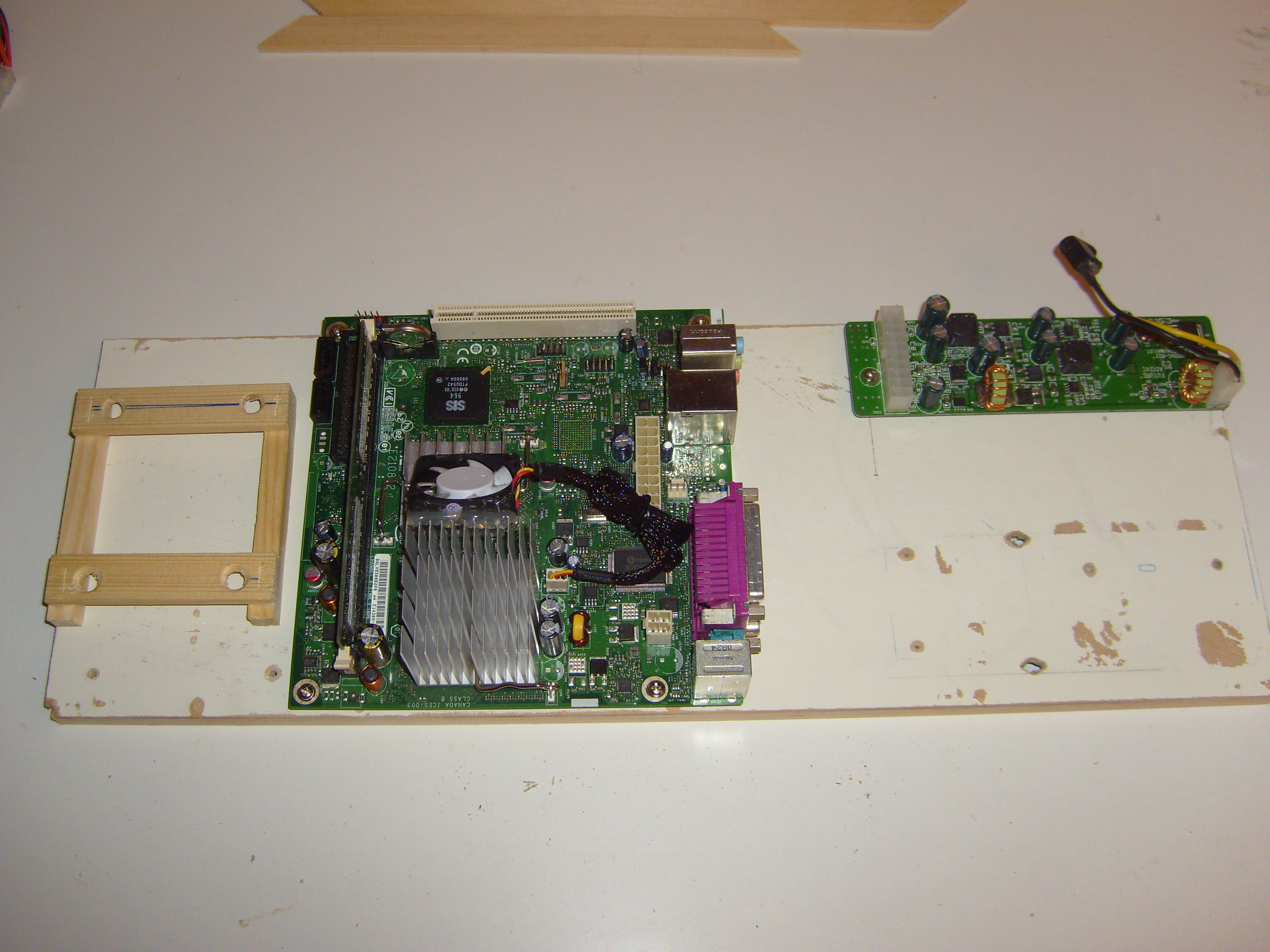

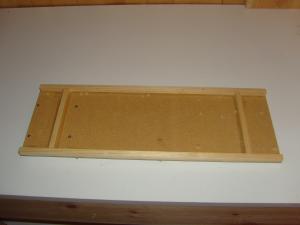

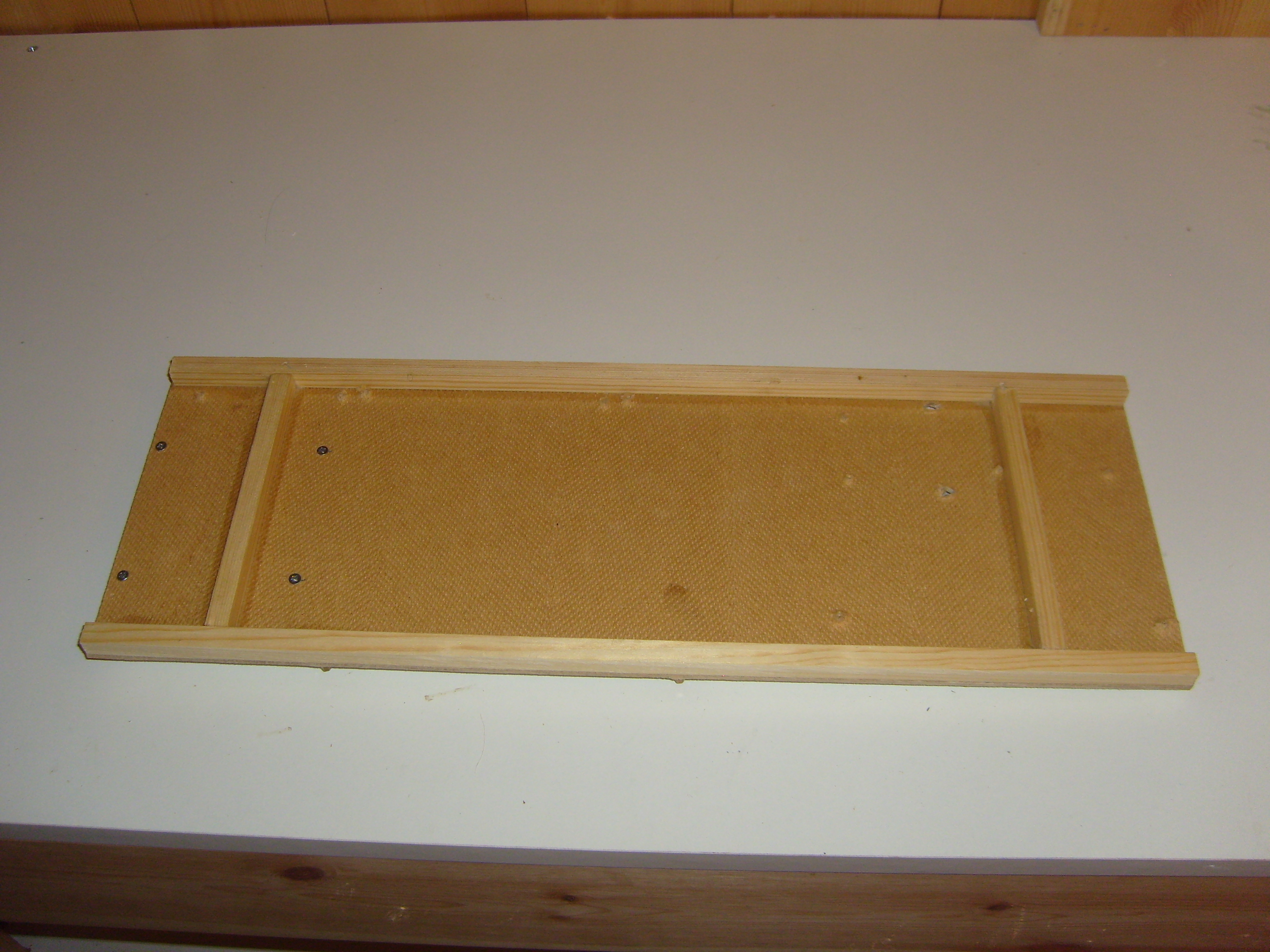

Her er det jeg monterer hovedkort, strømforsyning og HDD på.



Undersiden.

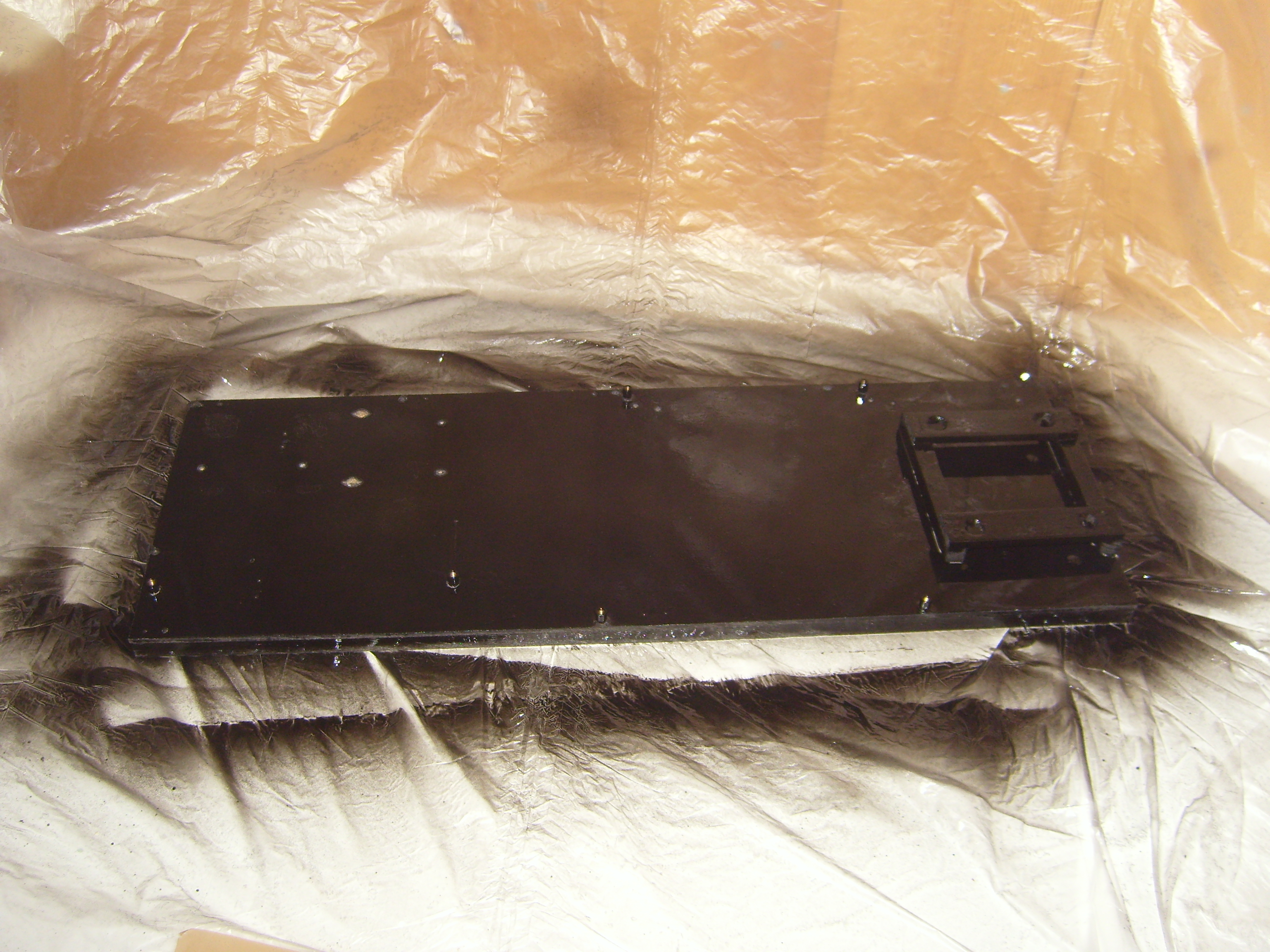

Ikke så nødvendig å lakkere dette egentlig, men hadde en lakkboks liggende.



Gjenstår å male alt som skal males og monteres sammen.

Som sagt har jeg tatt det jeg har hatt liggende, blir derfor en slags brunfarge på alt sammen. Om det blir bra gjenstår å se, håper det beste.

Endret 30. juli 2011 av CvSMB

[CvSMB]

Hei!



Da har jeg faktisk fått malt alt sammen og montert det.

Selv om fargen ikke ble den beste er jeg ganske fornøyd ellers.

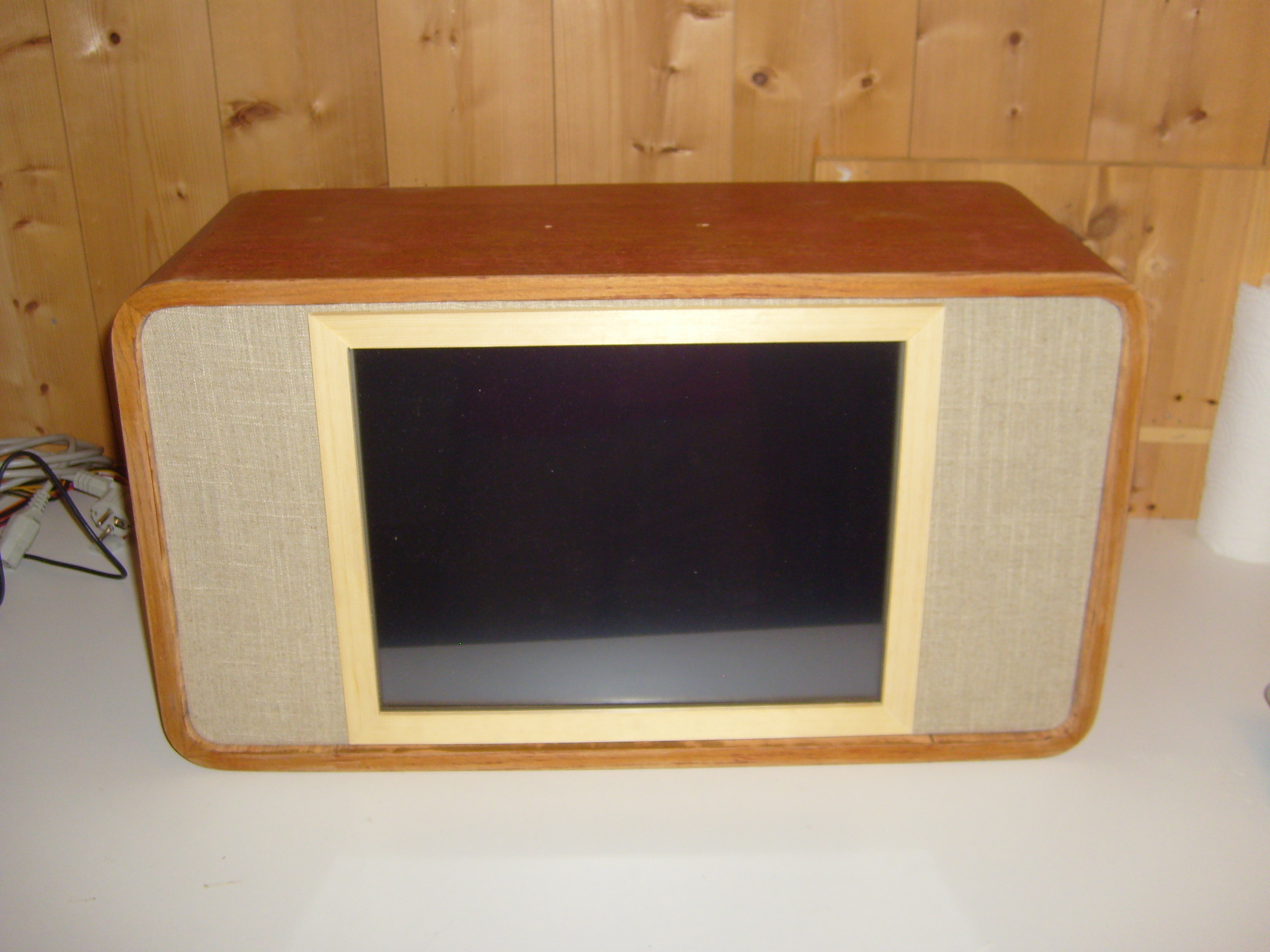

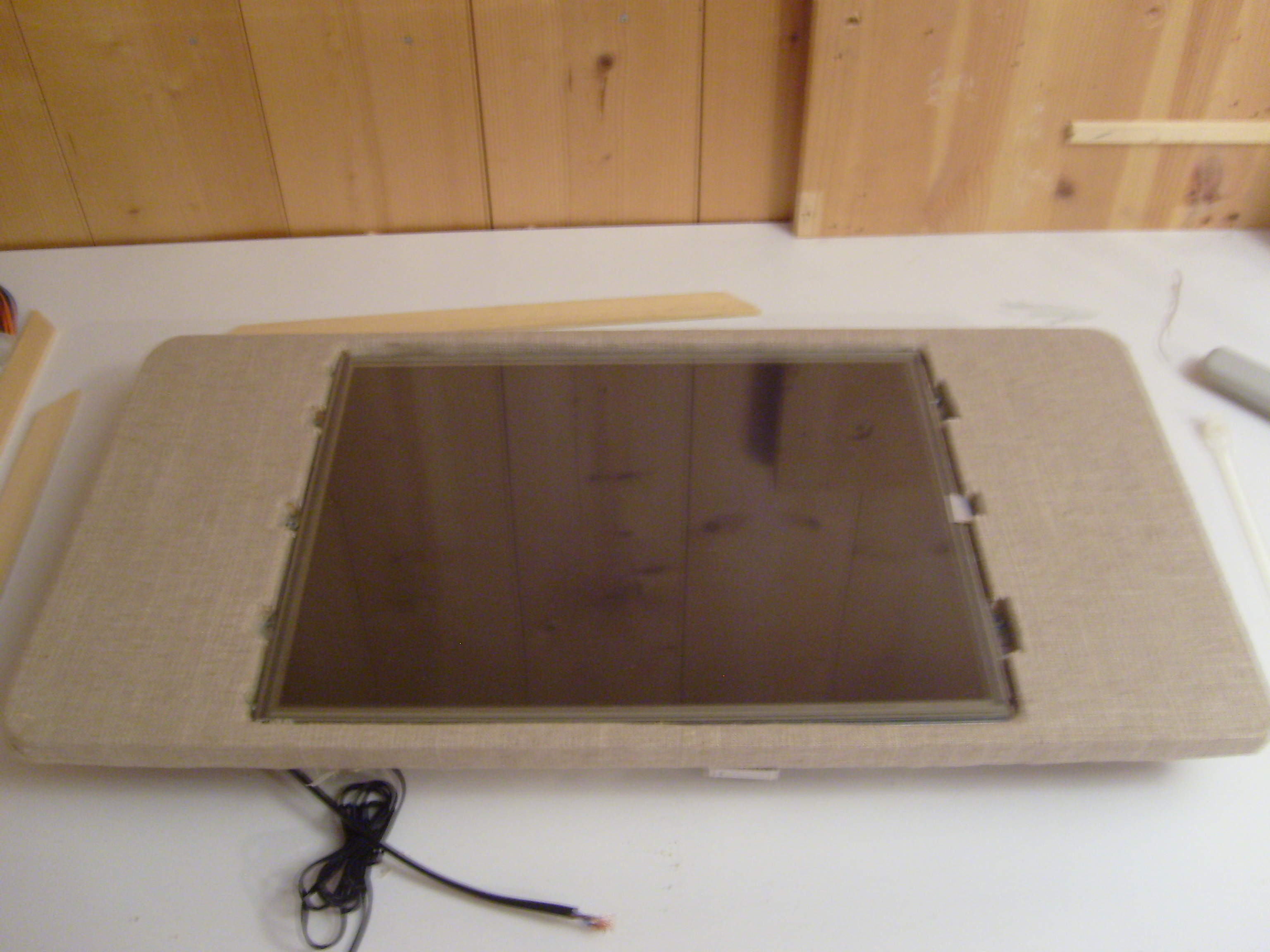

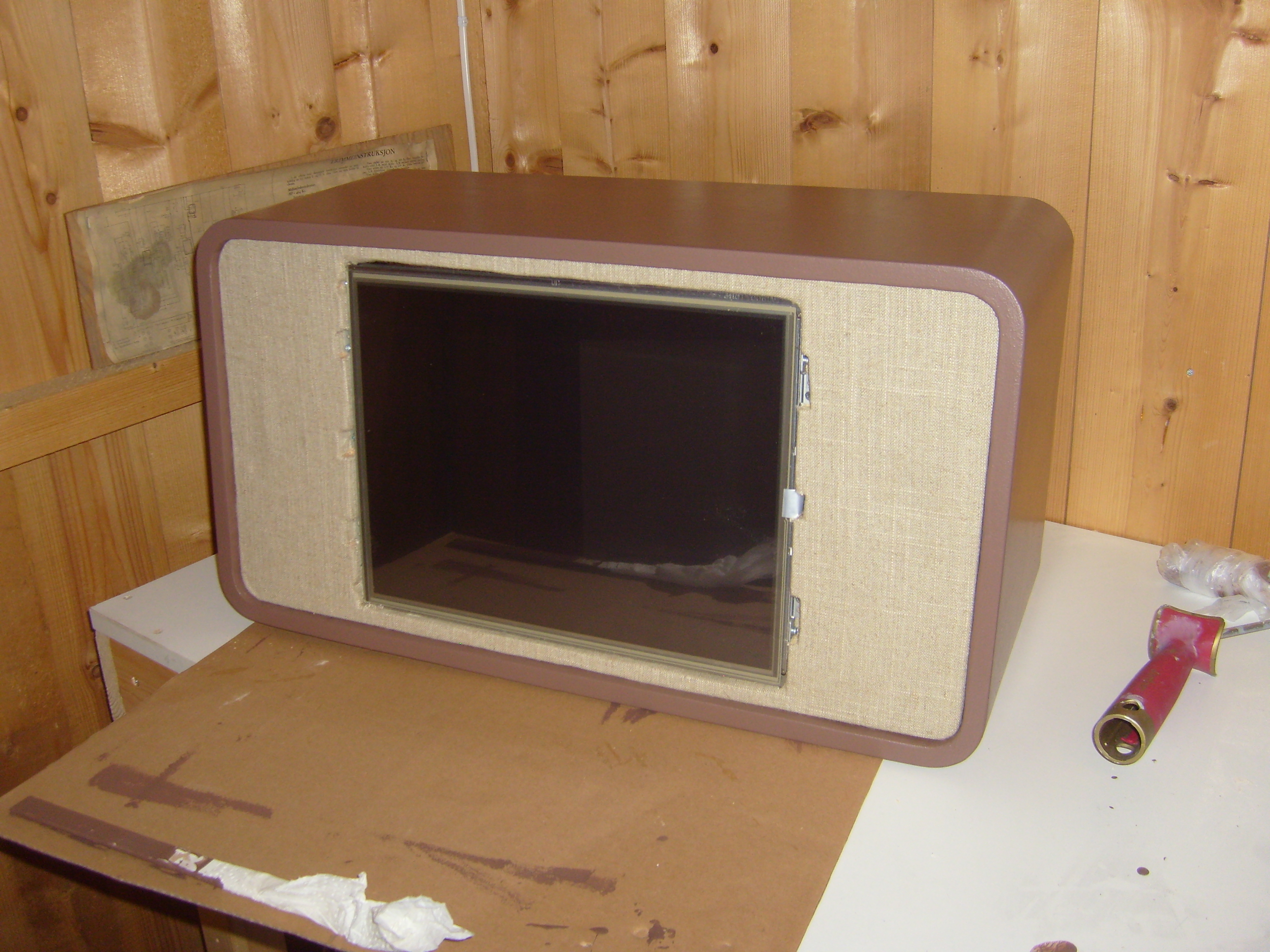

Her er skjermen montert sammen med rammen.

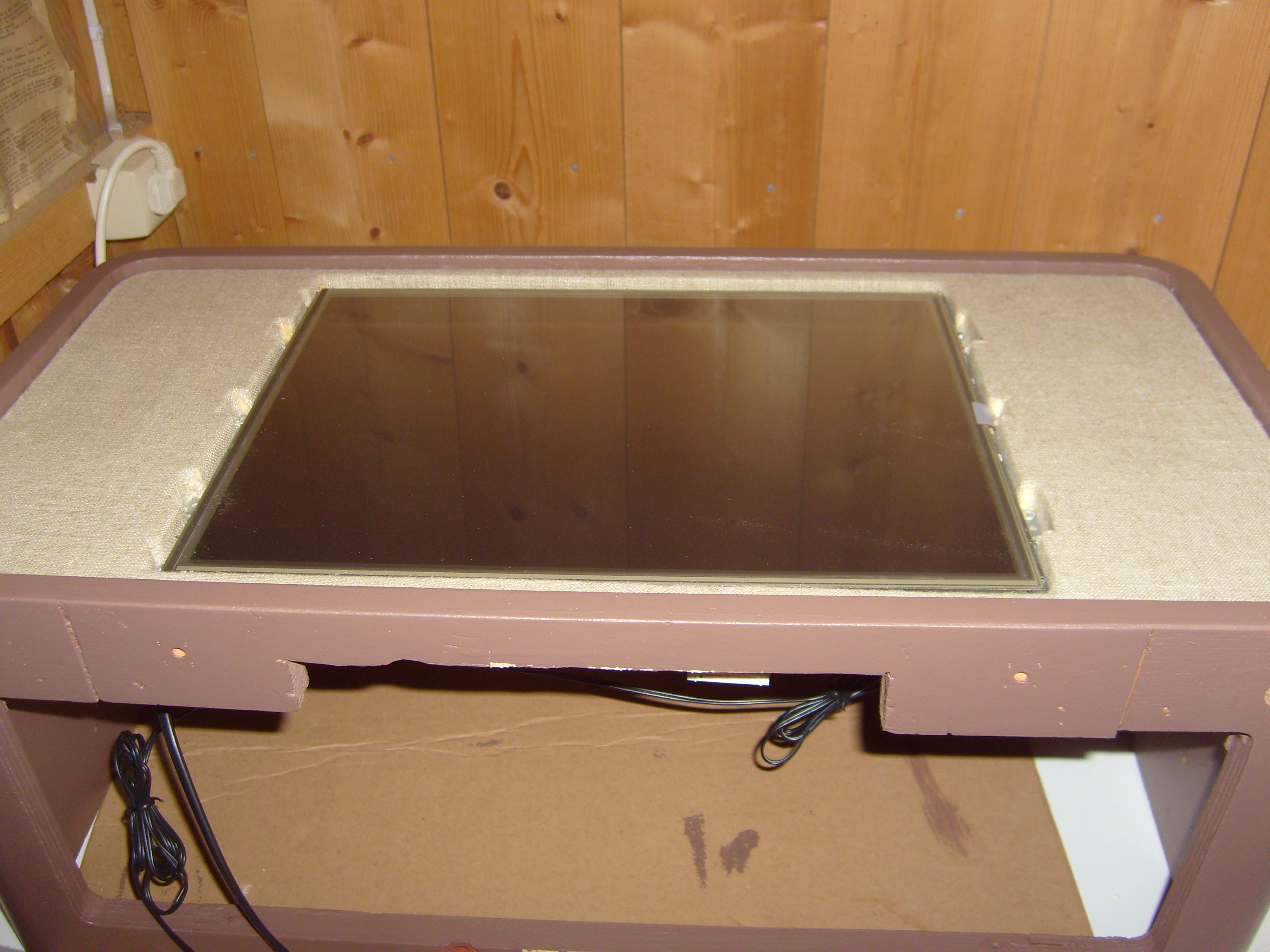

Bilde fra annen vinkel.

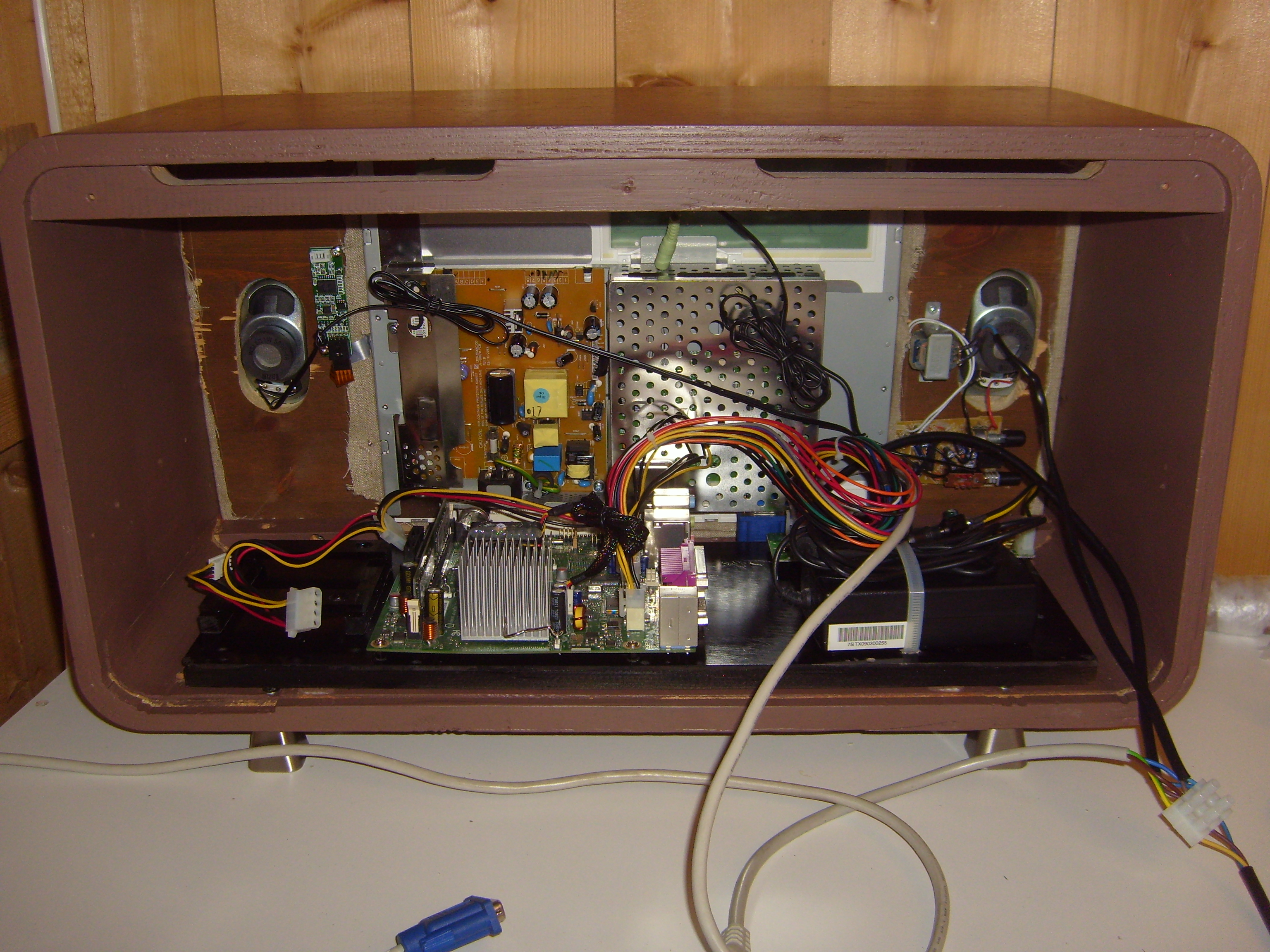

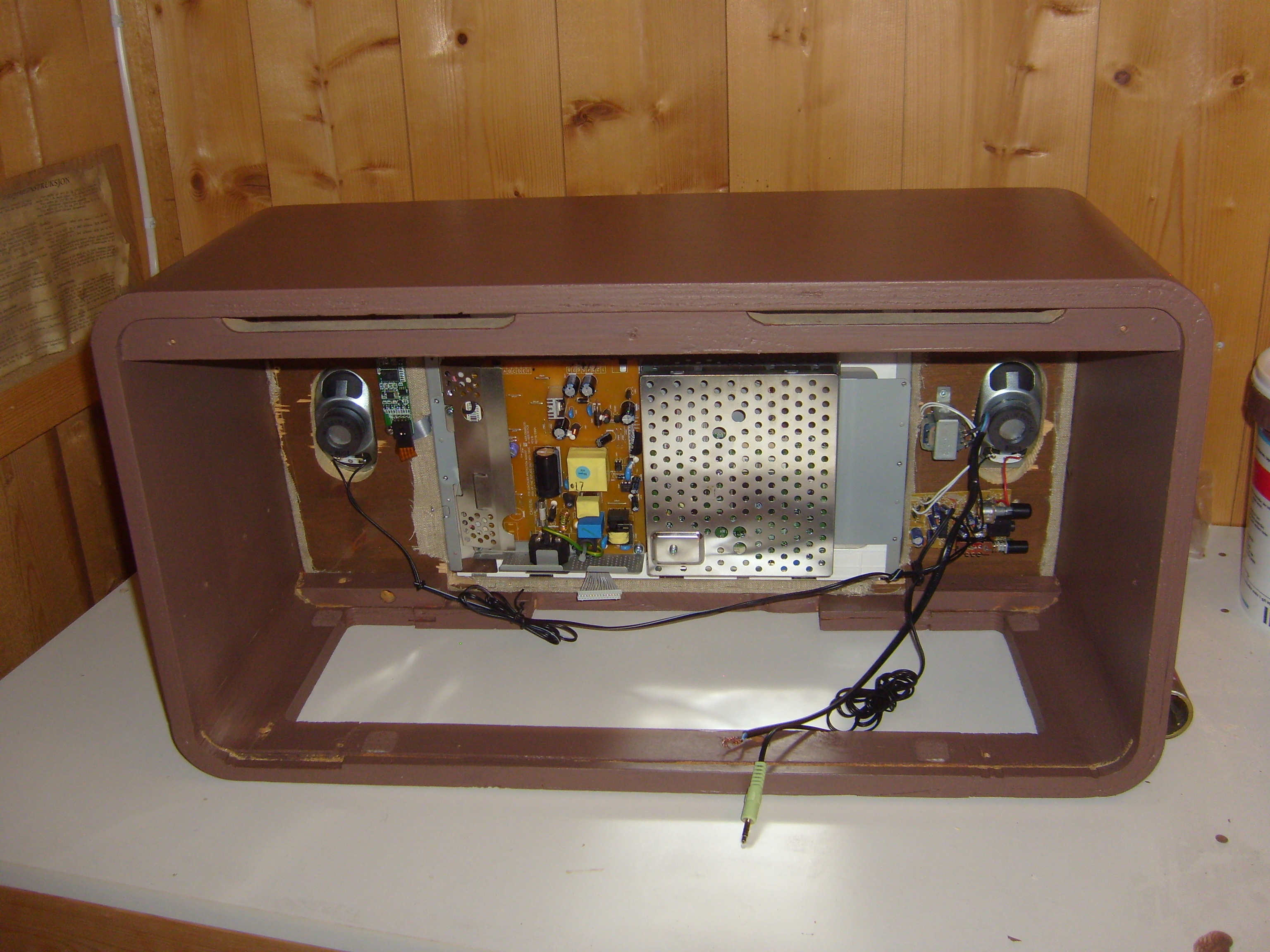

Innsiden.

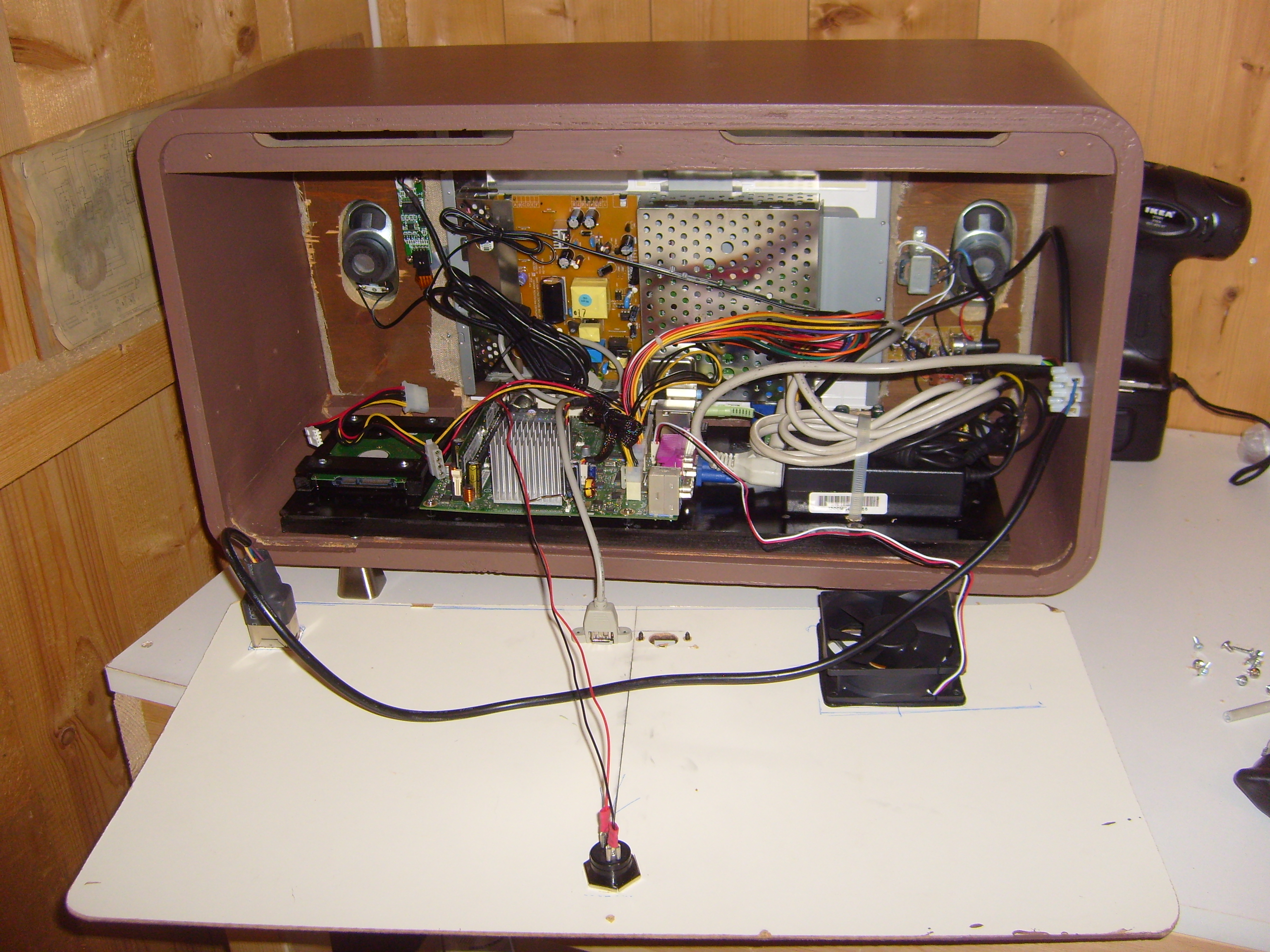

Innsiden med montert plate for hovedkort, strømforsyning samt HDD.

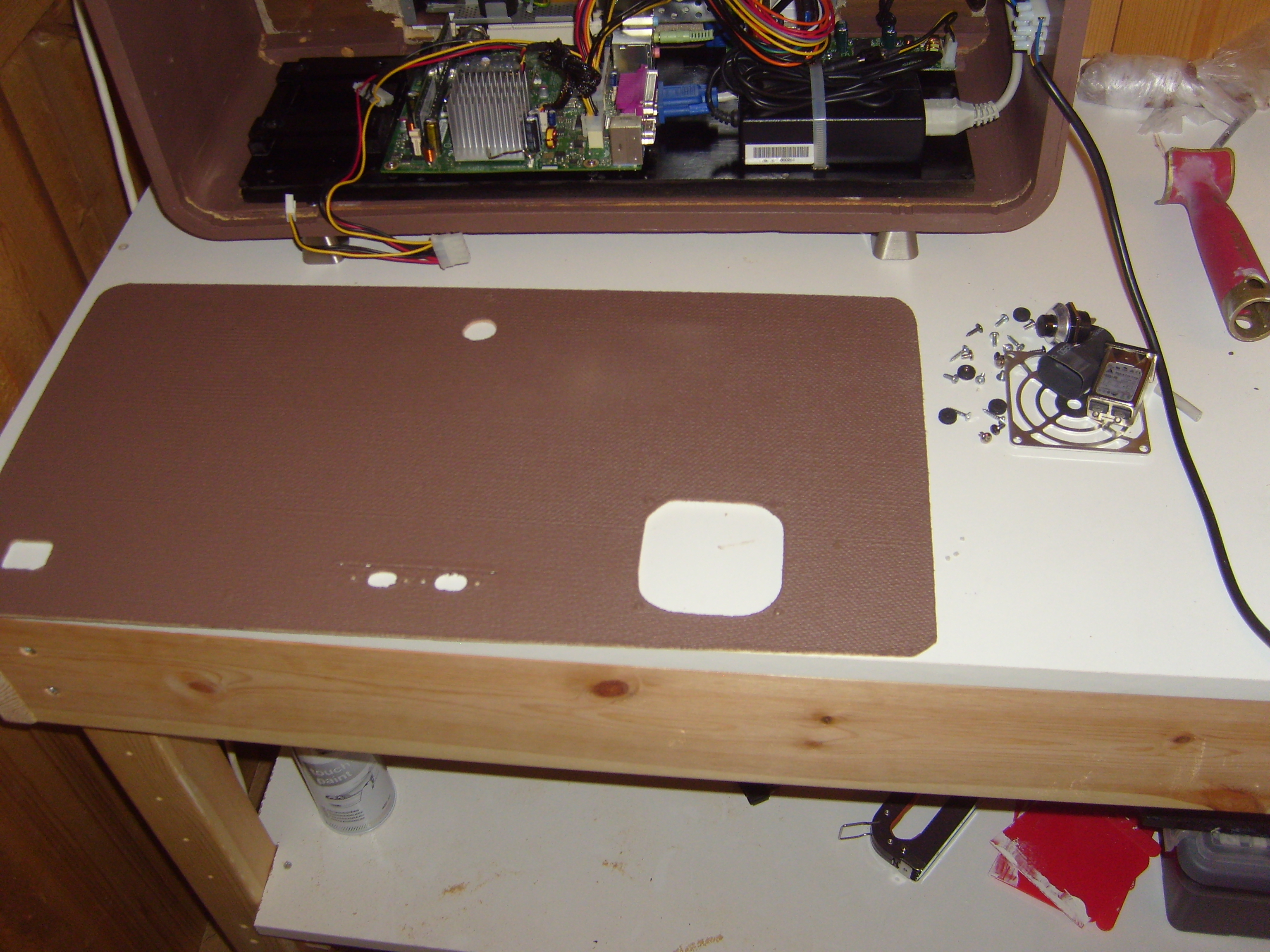

Her er bakplaten ferdig malt før det er montert noe på den.

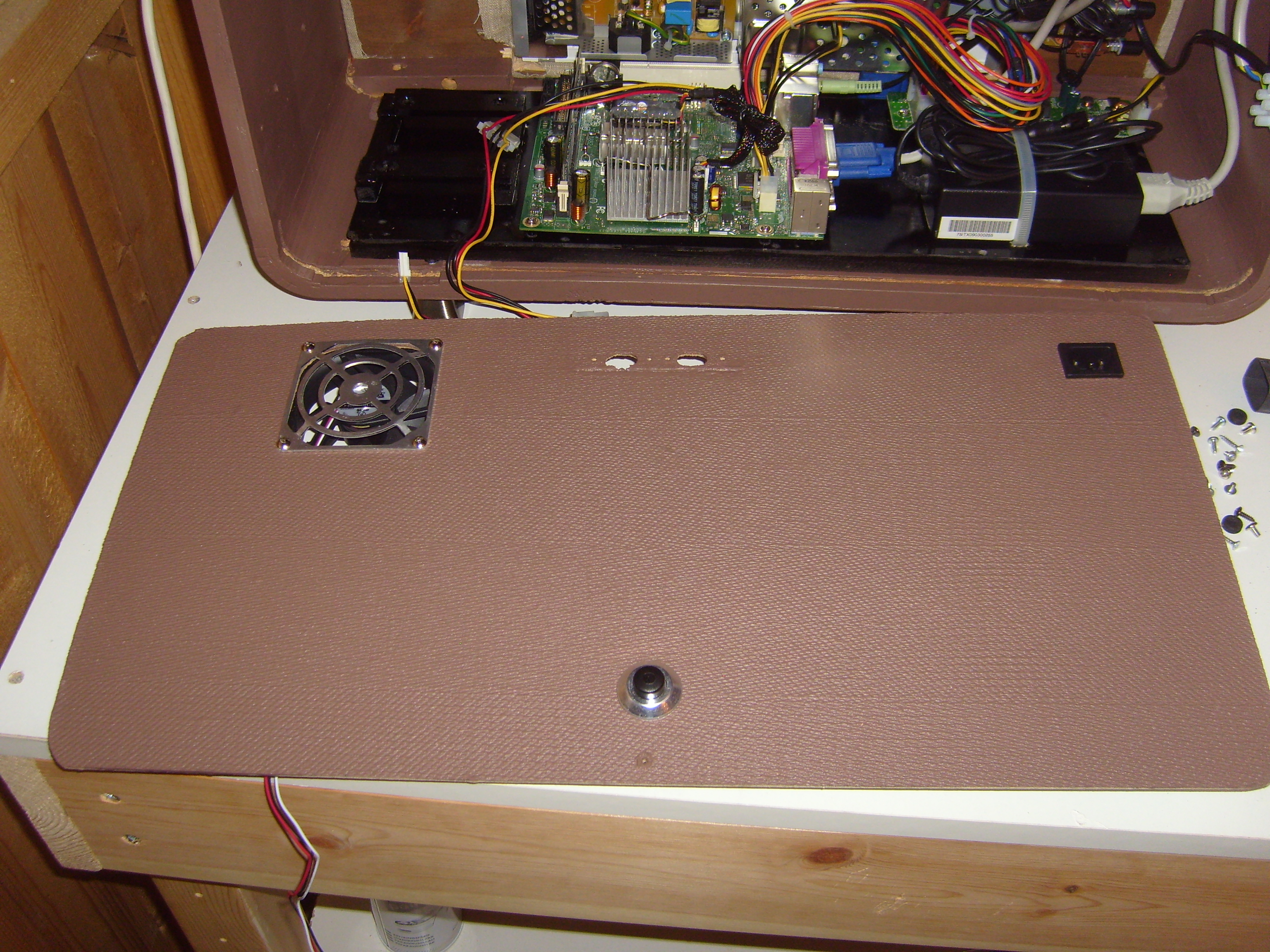

Bakplate med det meste montert.

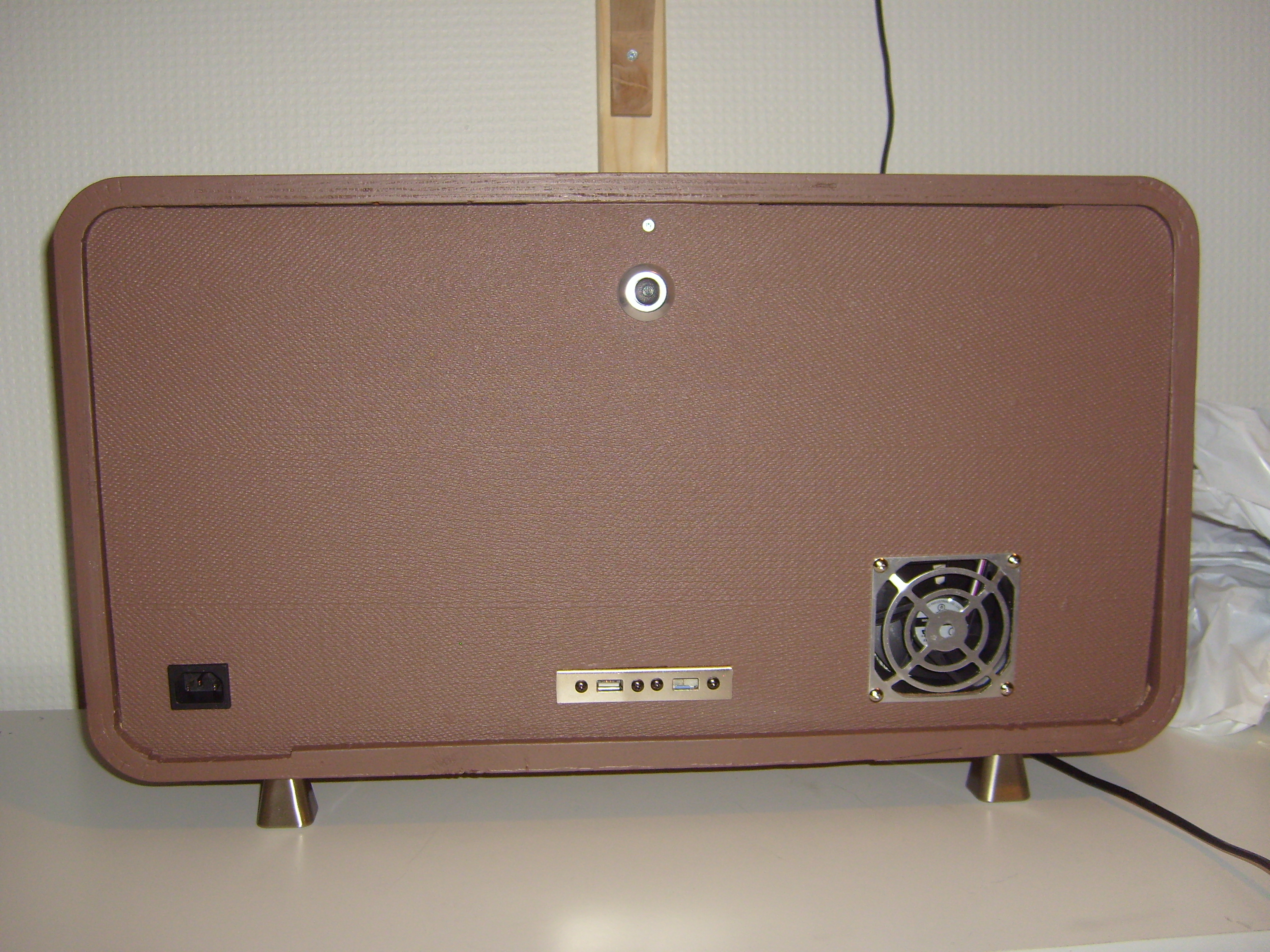

Her er baksiden slik den ser ut i dag.

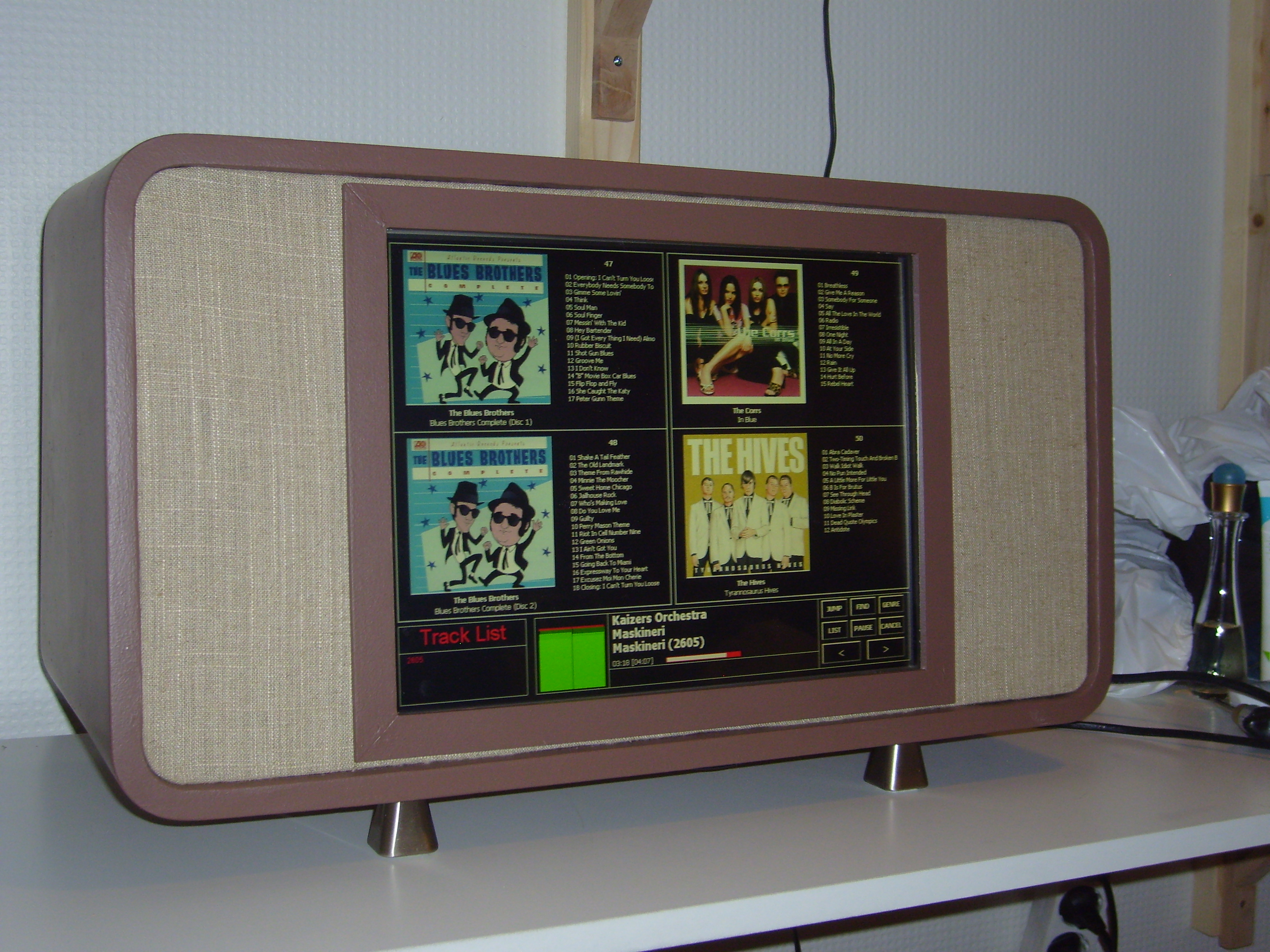

Front med mediespilleren i bruk.

Fungerer over all forventning! :D



Sånn i etterkant ser jeg nå behovet for en volumkontroll på fremsiden og at hele baksiden må byttes ut. Rett og slett fordi USB-portene og viften er veldig dårlig plassert. Ene USB-porten får jeg ikke montert ettersom hovedkortet er i veien og viften er montert foran masse ledning og skaper mer støy enn forventet på grunn av det.

Kommer derfor til å gjøre de endringene og deretter er faktisk prosjektet ferdig!

Må da bare se hvor lang tid det tar.

[CvSMB]

Hei igjen!



Tenkte jeg skulle si hva som finnes av hardware i denne greia.

Alt av dette var ting jeg har fått eller hatt liggende og det er derfor overhodet ikke noe ultrakill-hardware.



•


• Hovedkort: D201GLY2

• Minne: 1Gb. Husker ikke merke.

• HDD: En gammel Hitachi 120Gb

• Skjerm: HP 1530

• Touchscreen kit: 15" fra Virtual village

• Høyttalere: Trust Mica




Ellers så begynner jeg på ny bakvegg for å endre plasseringen av vifte, USB-kontakter og strømkontakt, samt volumkontroll i front i dag. Så får vi se hvor lang tid det tar for neste oppdatering.

[CvSMB]

Heihei!



Satser på at dette er siste innlegget for dette prosjektet.

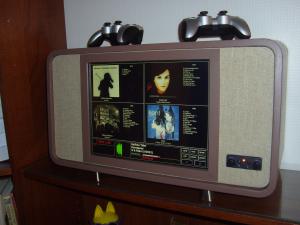

Selve spilleren har ikke fått noen stor forandring i utseende så legger bare med et bilde av fronten.





Anser dette nå som ferdig, selv om det er noe småplukk igjen, og legger derfor ut en video på hvordan resultatet ble i bruk.





Som vanlig tatt bilde og filmet med et gammelt rakkel av et kamera og visste ikke engang om den tok opp lyd. Gav derfor ikke noen kommentarer underveis. Kanskje neste gang.



Og må påpeke at selv om all hardware er fullstendig utdatert og jeg var skeptisk til at det skulle være nok CPU-kraft til å dra dette, fungerer det over all forventing!



Ser nå frem til neste prosjekt!
