Styre vindusviskermotor.. Måle og koble

[henrikm]

Hei.



Nybegynner på dette med elektronikk, men holder på å gjøre litt research til et prosjekt.



Skal bruke en vindusviskermotor som drivenhet. Så er spørsmålet hvordan jeg skal styre og strømsette denne.



1. Motoren skal gå hele runder, altså ikke stoppes og returnere til hjemposisjon som en vindusviskermotor.

2. Ønskelig å styre hastigheten med en vribryter/potensiometer(?) ca. 10-60 rpm.

3. Ønskelig å bruke en 12v strømforsyning istedet for et batteri. Kan jeg bruke en gammel PSU?



Har konto på elfa, så hvis noen kan styre meg i riktig retning mot en handleliste hadde det vært fint



Forøvrig noen gode ressurser for nybegynner mtp. enkel elektronikk? Feks. bruk av multimeter, en basic oversikt over komponenter osv.?

Endret 14. august 2011 av henrikm

[Hårek]

En vindusviskermotor går 'hele runder'. Det er stag etc som gjør at viskerbladene går frem og tilbake.

http://auto.howstuffworks.com/wiper1.htm



Et potensiometer kan ikke brukes, det tåler ikke slike effekter.

En gammel PSU bør kunne brukes.







[Nettulf]

Den enkleste og etter min mening beste måten å styre en DC motor på er med pulsbredderegulering.

Er en liten krets som hakker opp spenningen i små firkantpulser, som avhengig av bredden vil bestemme hastigheten.

Dimensjonen på komponentene vil her måtte bestemmes ut fra strømtrekket på motoren, noe som kan være greit å teste først.



Er lurt å måle strømtrekket på motoren med den belastningen du skal ha, og plusse på litt for å være sikker.





Skal du bruke et potensiometer må du ha en stor, trådviklet sak som brenner av all overskuddseffekt som varme. Funker, men lite praktisk.

[henrikm]

Fant en grei oversikt over det meste på denne siden. Kanskje den kan være til hjelp for andre også.

[henrikm]

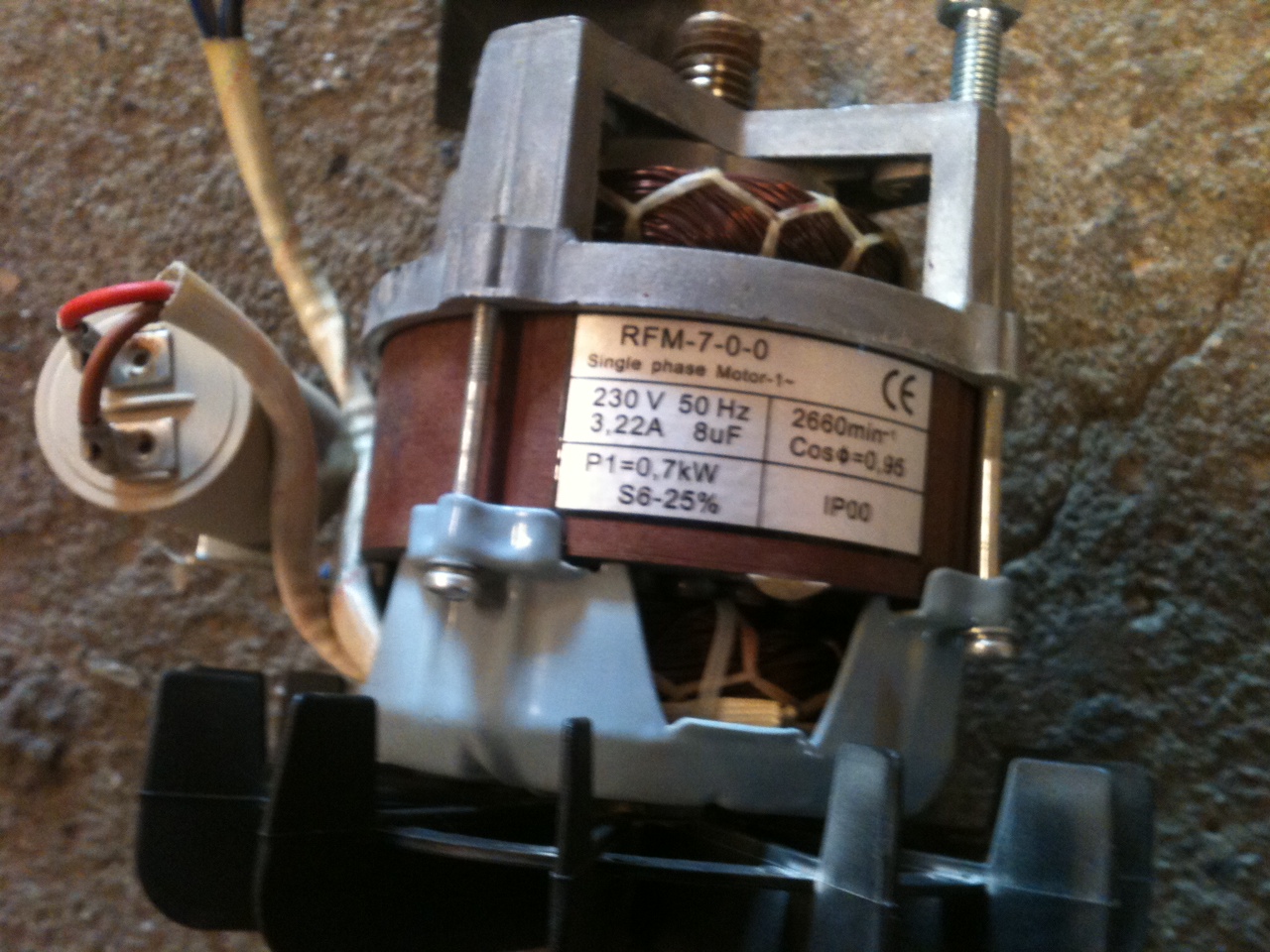

En liten update. Fikk tak i en betongblandermotor i dag, legger ved et bilde. Denne går jo rett på strømnettet. Er det mulig å kontrollere rpm på denne, eller vil jeg brenne den opp da?

Evt. hvilke kontroller kan jeg bruke? Skulle helst helt ned i 15-60 rpm.

[Nettulf]

Vanskelig å styre hastigheten på en slik motor, og når den har over 2000rpm som standard hastighet sliter du med å komme ned til 15-60rpm uansett.

[henrikm]

Vanskelig å styre hastigheten på en slik motor, og når den har over 2000rpm som standard hastighet sliter du med å komme ned til 15-60rpm uansett.



Var vel redd for det. Da får jeg gå tilbake til viskermotor ideen.

[Nedward]

Hva med å bruke et gir eller en reimdrift med utveksling? Da får du lavere fart som gjør den enklere å regulere, samt at du kan dra tyngre last.

[henrikm]

Hva med å bruke et gir eller en reimdrift med utveksling? Da får du lavere fart som gjør den enklere å regulere, samt at du kan dra tyngre last.



Tingen er at footprinten bør være så liten som mulig. I utgangspunktet går jo ikke en betongblander med mer enn 30rpm, men det tannhjulet er jo en meter i diameter

[Nettulf]

Lov å spørre hva du skal bruke dette til?



Kan jo hende det finnes andre motorer du kan bruke til prosjektet.....

[Nettulf]

Her er et eksempel på en enkel regulator for å drive motorer:



Simple DC motor PWM speed control



Merk at noen av komponentene slik som transistor og dioden over motoren må være store nok til strømtrekket av motoren.

[henrikm]

Her er et eksempel på en enkel regulator for å drive motorer:



Simple DC motor PWM speed control



Merk at noen av komponentene slik som transistor og dioden over motoren må være store nok til strømtrekket av motoren.



Fant en billig regulator på ebay som skulle klare opp til 10 amp, også blir det en vindusviskermotor. Da er det bare å finne ut om det gamle psu'et fortsatt virker. Kommer til å spørre om mye mer når delene er i hus



Takk for hjelp hittil.

[henrikm]

Da har jeg fått en motor fra usa og en controller fra kina. Tenkte jeg skulle se om den PSU'en har liggende fungerer som den skal. Kan noen hjelpe meg litt med måling? Som sagt er jeg nybegynner på dette.

Har et helt enkelt multimeter og ønsker å sjekke strøm og spenning på de forskjellige linjene på PSUen. Hva skal det stå på og hvilke ledninger måler jeg? (regner med det er noe +/-?)

[BigJackW]

Svart er jord/0v

Rød er 5v

Gul er 12v

Blå er -12v

Orange er 3.3v



Dvs, ønsker du 12v er gul + og svart er -

Om du derimot ønsker 24v bruker du gul som + og blå som -



http://www.hardware.no/diverse/overklokking/stromforsyninger.html

[Hårek]

Ingen vits å nevne -12V siden den ikke har vært tilstede på mange år.

Og 24V ville uansett ikke vært praktisk brukbart. -12V hadde max 0.8A, og resten av PSU ville ikke kunne brukes i samme krets.

[BigJackW]

Nevnte det fordi at han sa "en gammel PSU". Var dog ikke klar over at det var så lite effekt ved -12V.

[henrikm]

Takk for gode svar. Det er faktisk -12 også ja. Men da er det altså gul og svart jeg skal bruke. Et problem jeg ikke tenkte på dukket jo fort opp. PSUen starter jo ikke av seg selv, det må jo en bryter på plass. Hvilke farge er det på ledningen som styrer dette? Kan jeg bruke en vanlig 12v bryter som denne?



Edit: Fant forøvrig denne siden, så tror jeg fikk svar på det jeg lurte på.

Endret 14. august 2011 av henrikm

[Mr. A]

For å starte strømforskyningen kobler du grønn og svart sammen.



Om du skal bruke den bryteren burde du helst ikke koble til lampen.

Endret 14. august 2011 av Mr. A

[henrikm]

Hva slags bryter må jeg se etter? Hvor skjer transformeringen av 230-12v, altså hvilke "side" bryteren blir på. Ser de har endel brytere på clasern.

[Mr. A]

Bare velg en bryter som ikke har lys og støtter opp til 12 volt.
