Kobling av "dual voice coil" subwoofer

[Judgement]

Hei. Jeg har lenge vært veldig misfornøyd med lyden fra subben min, så i går tok jeg den fra hverandre for å se hva jeg eventuelt hadde gjort galt i mine yngre dager.



Jeg har hovedsakelig to spørsmål:



- Er koblingen av subben korrekt?

- Er koblingen til monoblokka riktig?



Subelementet er av type Soundstream PCW 12, og monoblokk Lil' wonder 1.350d.

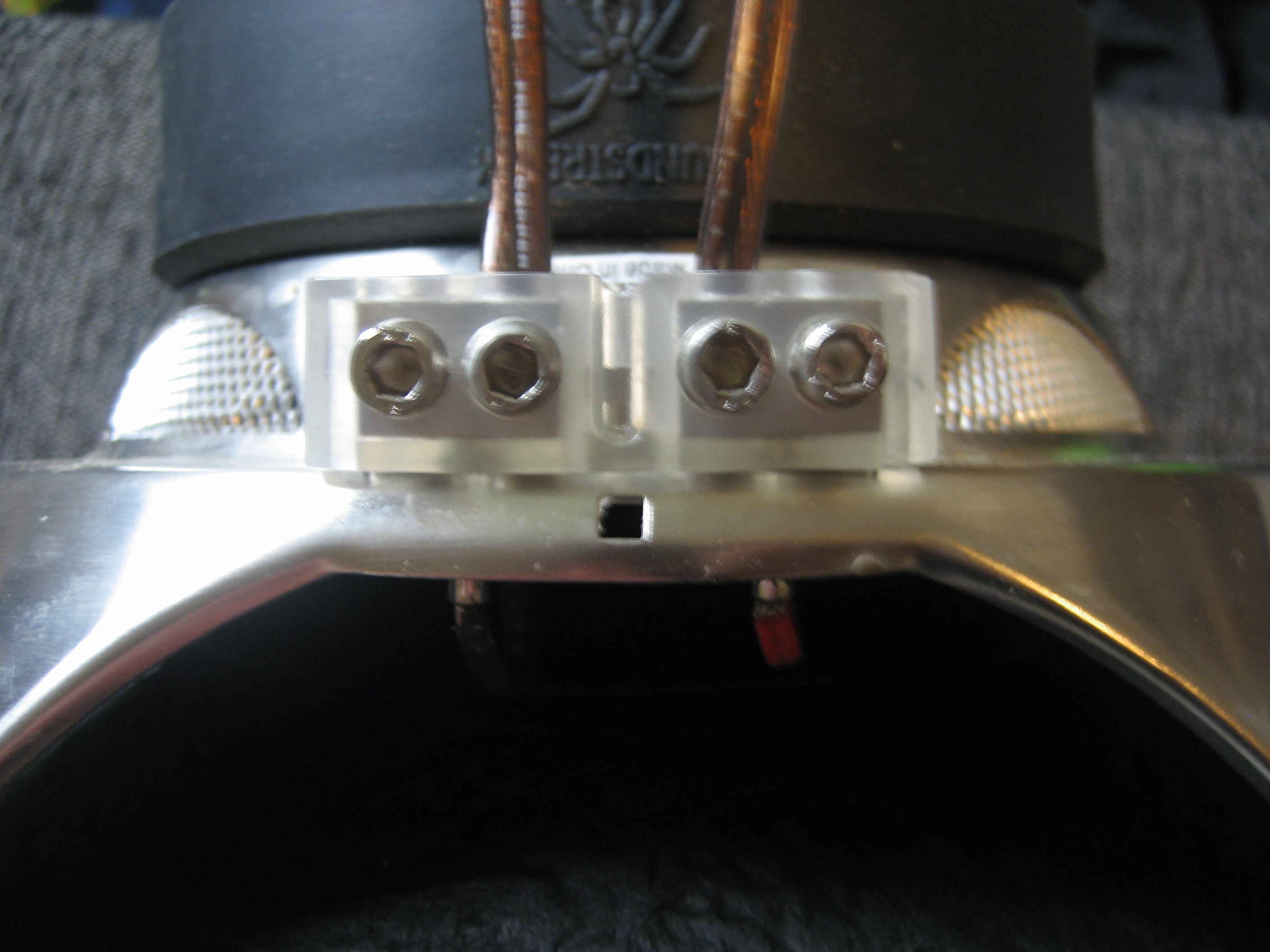

Bilde av kobling på talespolene:



Her har jeg paralellkoblet ( + -> + og - -> -). Jeg regner med at siden talespolene er 4 ohm hver ender jeg da på 2 ohm?

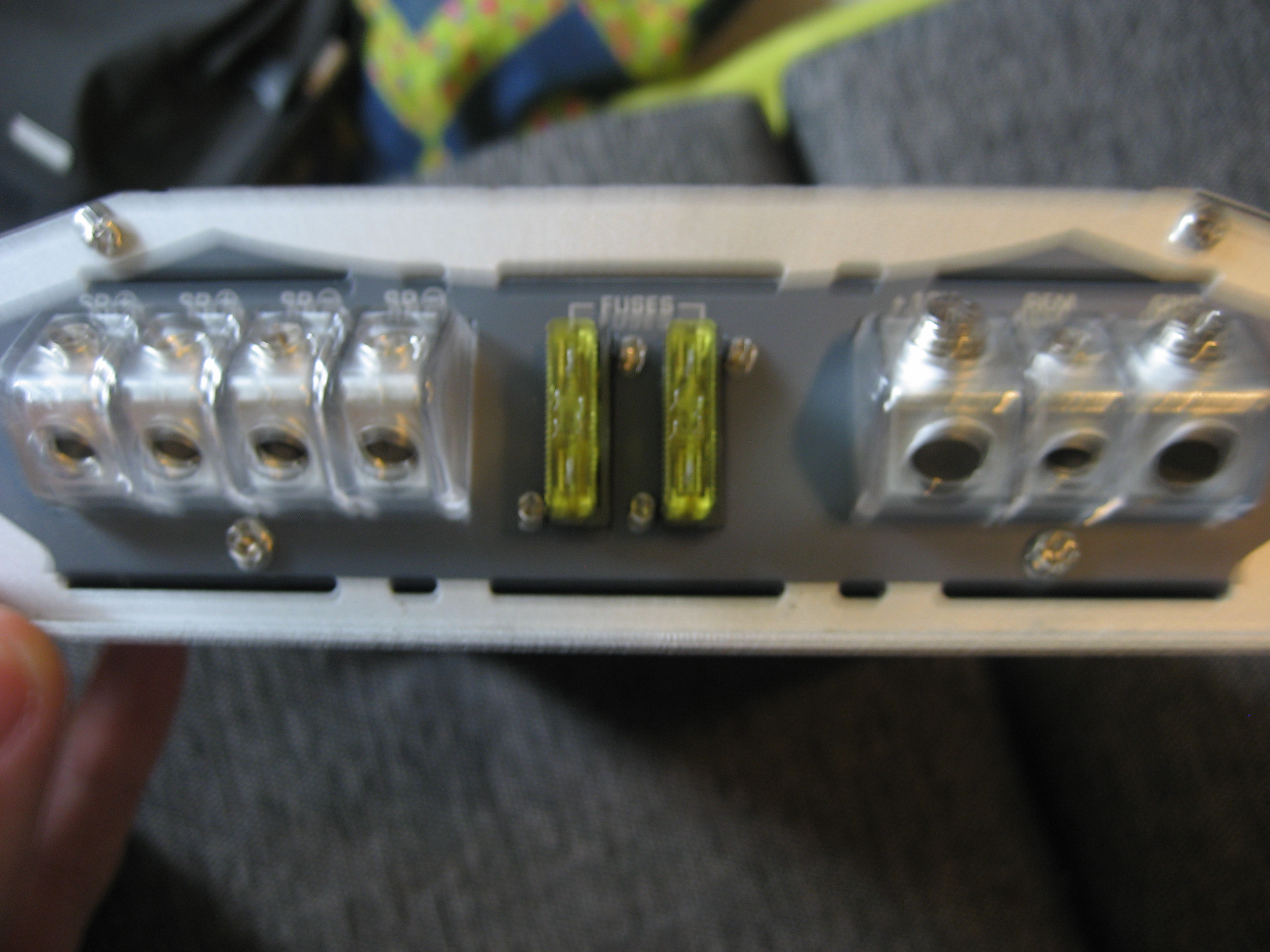

Videre er koblingen fra sub til monoblokk litt uklar for meg, ettersom jeg ikke vet hvordan jeg kan brokoble blokka (virker som den har 2 separate utganger):



På andre siden er det også innganger til 2 kanaler. De manualer jeg fant er desverre uklare - http://soundstream.com/manuals/2006/AMP/LW%20Series%20Manual.pdf.



Så, hvis jeg vil koble denne om slik at jeg ikke trenger å skru gain opp til maks for å få noe som ligner på respons, hvordan skal jeg gjøre det?

[Flimzes]

Antageligvis er de to utgangene paralellkoblet internt. Så det er bare å koble ledningene som vanlig. Grunnen til at det er to innganger er for å få bassen fra både venstre og høyre side fra de spillerne som ikke har dedikert subwooferutgang.

[Judgement]

Aha, det hadde jeg ikke tenkt på Men hvis de er paralellkoblet internt, hvorfor skulle da manualen presisere koblingen som "bridged" ved kobling av + helt til venstre og - helt til høyre? (se manual nest siste side).

[Flimzes]

Manualen er felles for en rekke forsterkere, hvorav samtlige unntatt den du har har flere kanaler.

[Judgement]

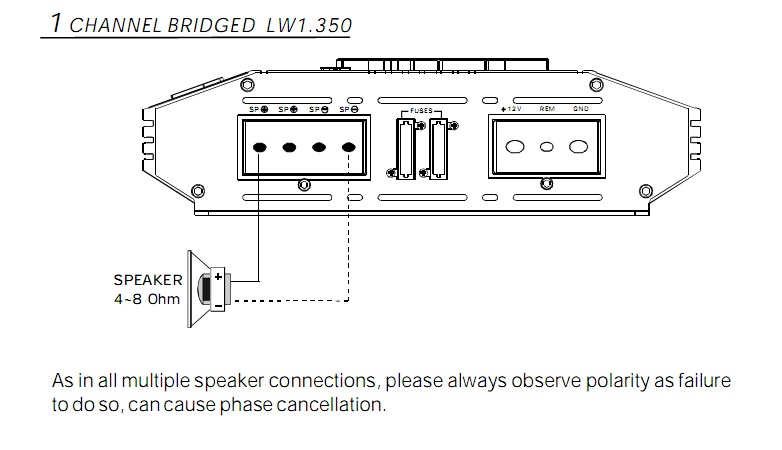

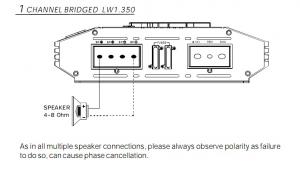

Enig der, men det var ett bilde fra maualen som fikk meg til å undre litt:







Det snakkes jo her om 4-8 ohm, så er mulig det er lite relevant.



Grunnen til at jeg lurer så mye er fordi jeg har fram til nå måtte kjøre gain på fullt for å få noe effekt, selv om forsterkeren skal kunne levere mer enn det jeg har fått til nå.

[Flimzes]

Du har ikke bare klart å koble spolene i motfase da?

Endret 7. juni 2011 av Flimzes

[Judgement]

Derfor jeg tok opp kassa i utgangspunktet Kan ikke se at den er koblet i motfase, svart på svart og rød på rød (farge etter det bilde i første post).

[Flimzes]

Har du prøvd å skifte plass på ene siden?

[cossiemk1]

Begge plussene på elementet til pluss ut på forsterkeren, og begge minusene til minus ut fra forsterkeren. Forsterkeren din har bare EN utgang, derfor det heter MONOforsterker. Det at det er 2 pluss og 2 minus ut av forsterkeren, er bare for å gjøre det enklere å koble til flere suber/spoler, så du kan godt koble en spole til hver utgang hvis du ønsker det, så har du fortsatt paralellkoblet suben

[Judgement]

Har nok ikke det. Men hvis jeg koblet spolene ville den vel ikke spille i det hele tatt? Skal teste når jeg får skrudd sammen igjen (om ett par uker ^^).
