[Løst] Hjelp til kobling av 12v-"krets"

[konduktans]

Jeg skal koble en PC som trenger propertiær tilkobling til min standard ATX-psu. (Dell OptiPlex 745).

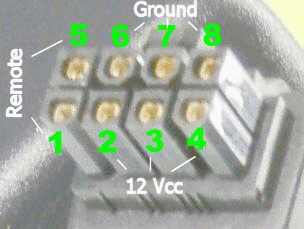

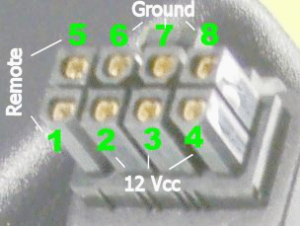

Datamaskinen skal ha slik kontakt



Jeg tenkte å ta strøm fra molex.



Jeg har gjort noe helt likt tidligere, men husker ikke hvordan jeg koblet. Og jeg drepte to PSU-er i forgårs. IOM at den PSU-en jeg skal bruke nå er splitter ny, vil jeg være 100% sikker på koblingen.

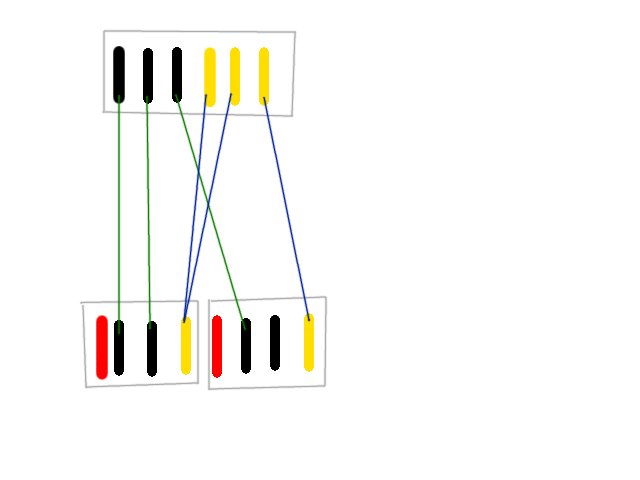

Er dette riktig kobling? De to nede er to forskjellige molexer og den øverst er dell-kontakten.



For ordens skyld, så vet jeg at gul = gul = 12V, men spørsmålet er om jeg kan trekke 12V fra en molex, 12V fra en annen molex, og jord fra begge to.



Jeg gjorde noe liknende på to andre PSU-er, og begge døde.



Takk for alle svar.

[konduktans]

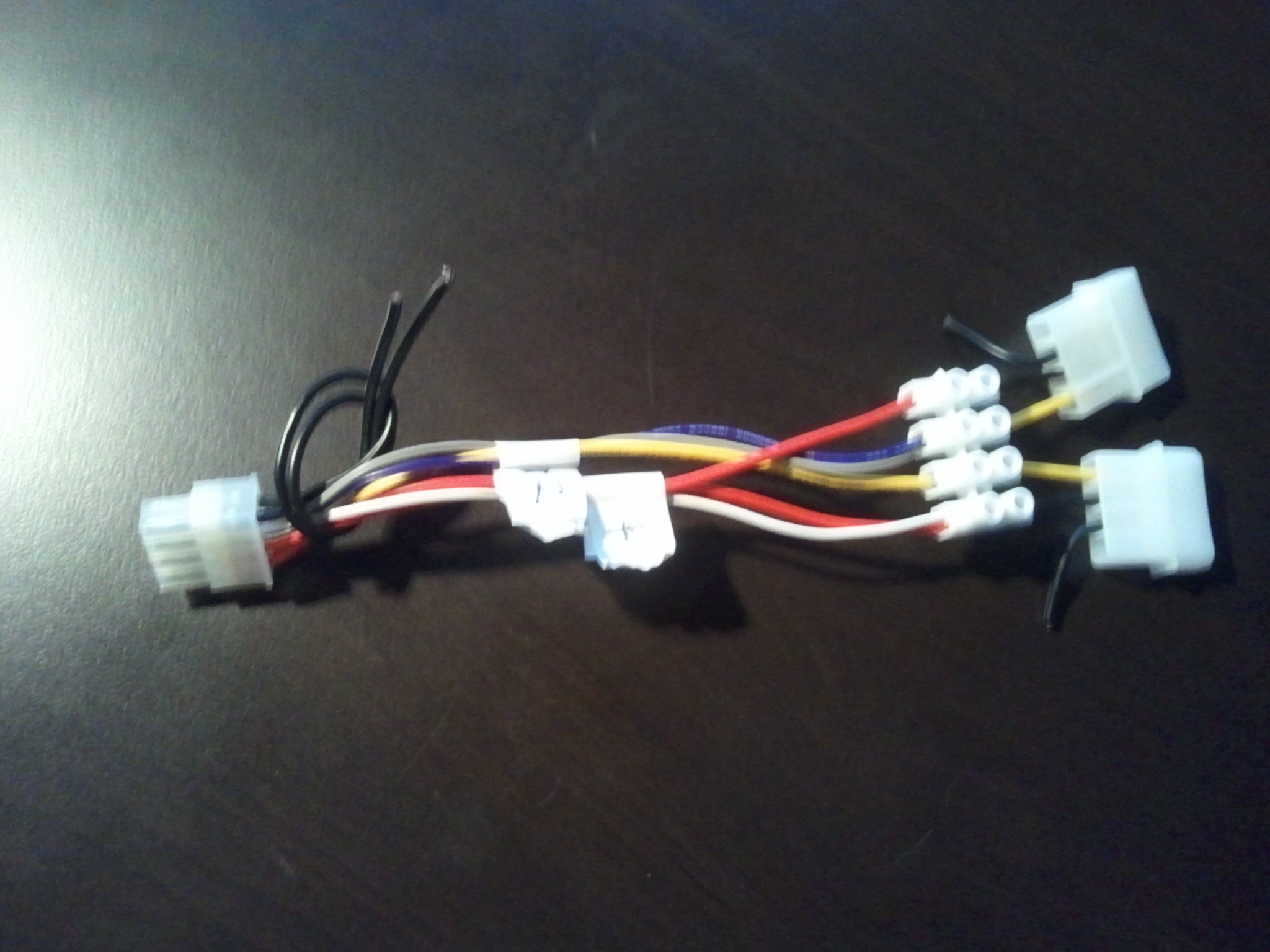

Sånn ser det ut nå. Er det "godkjent" kobling?



RØD og HVIT er jord. Gul, grå, lilla er +12V

[konduktans]

Koblet alle tre +12V til +12V på molexen, og alle tre gnd til den ene gnd på molex. Funker bra :-)
