Endelig har jeg funnet meg HTPC!

[konduktans]

Skarpe lesere har sikkert lagt merke til at jeg har en shitload med arbeidslogger gående. Grunnen til at jeg lager nye hele tiden er at jeg vet hvor morsomt det er å lese/se på andres prosjekter, og vil gi andre den gleden(siden nesten ingen andre gjør det :-P)

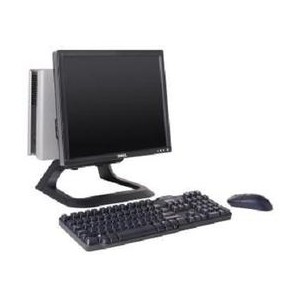

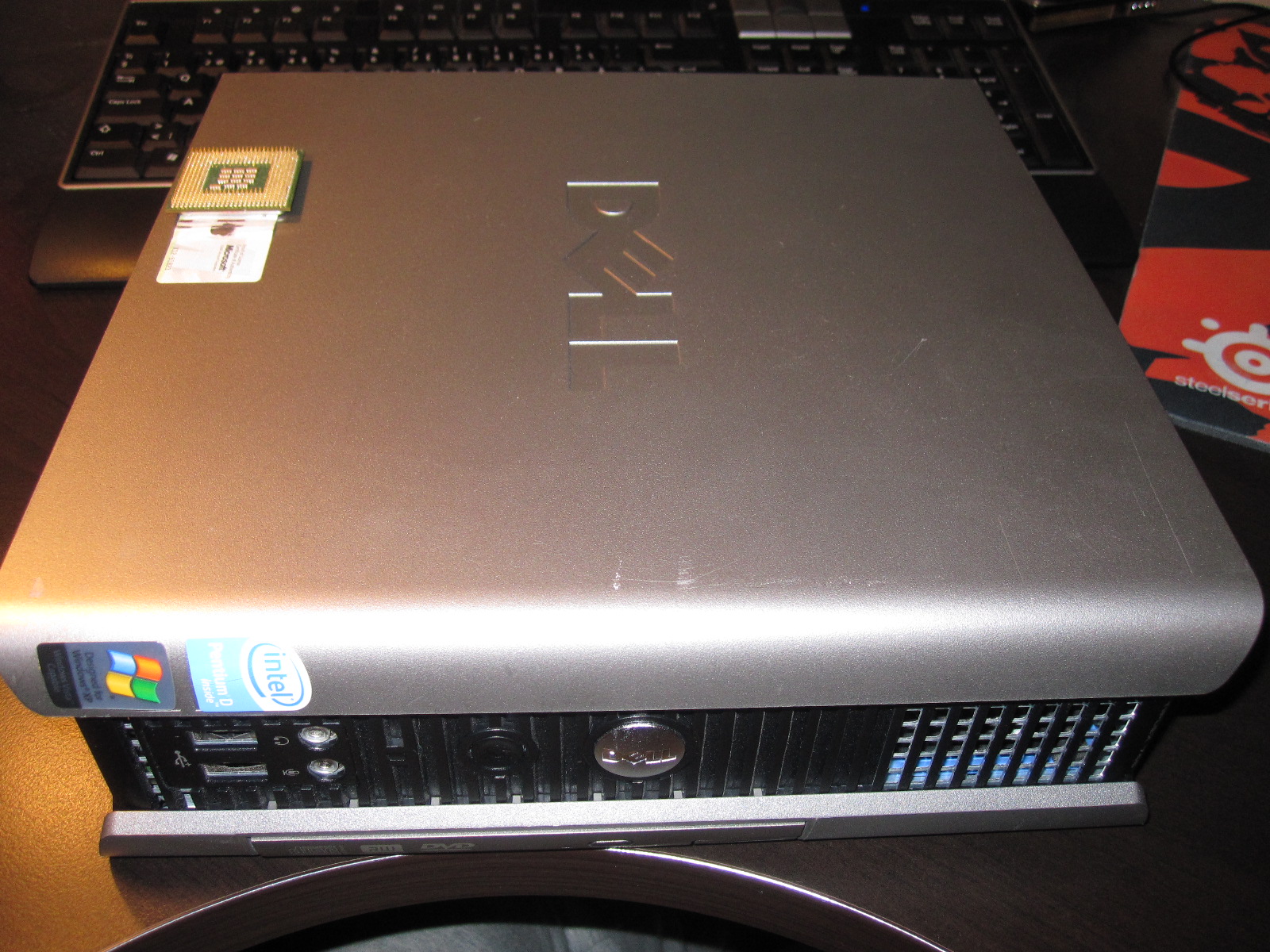

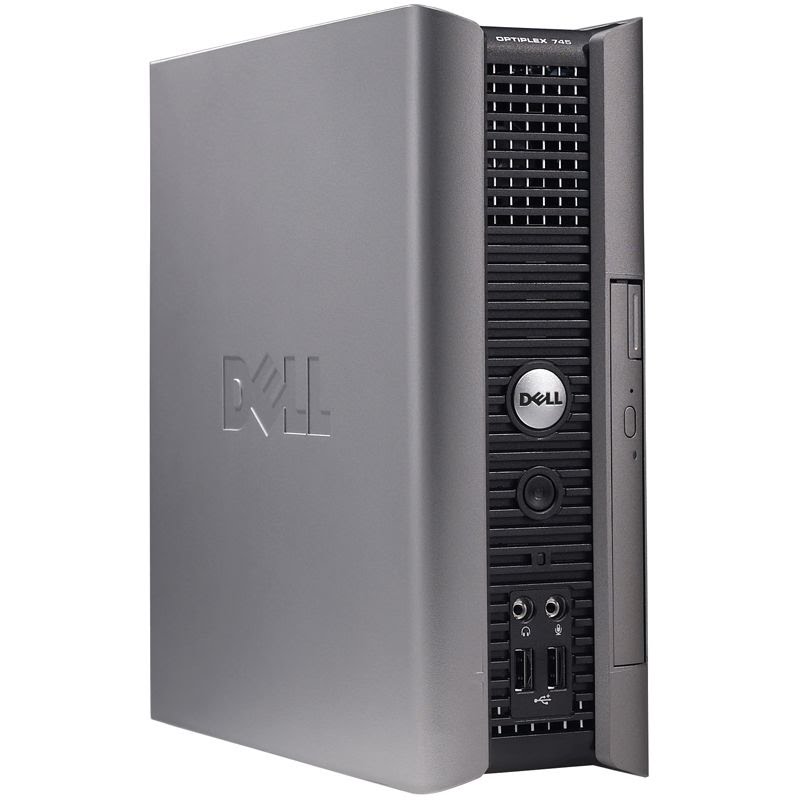

Dét sagt, så har jeg funnet meg noe morsomt i elretur-dunken "min". En Dell OptiPlex 745.





- Pentium D 820 (2,8 GHz, 2 MB cache, 800 MHz buss, 64-bit)

- Intel GMA 3000 DVI (opptil 256 MB vram)

- 2 DDR2-slots (maks 4 GB RAM)

- Plass til 3,5" SATA-disk



Jeg kommer til å sette i to DDR2-brikker på 1GB og en 320GB SATA-harddisk. Det gjør at jeg mest sannsynligvis kan spille 1080p!



Den har selvsagt sprukne kondensatorer, og ingen strømforsyning, men det er en smal sak å fikse :-)



Så hva må gjøres?



Steg 1

Se hva slags kondensatorer jeg må skaffe. Jeg finner nok en del av dem i elreturen, og jeg har en del tilgjengelig der jeg studerer. Jeg tror ikke dette blir en særlig stor utfordring



Steg 2

Lodde kondensatorer. Veldig enkel jobb, men litt tidtakende.



Steg 3

Lage strømforsyning. Det blir en ganske mye større jobb. Maskinen har en propertiær 8-pins PSU. Har laget en slik før, så det skal ikke være noe stort problem.



Steg 4

Teste at maskinen booter, og stille inn bios



Steg 5

Legge inn Mint/Ubuntu/Win7 og kjøre diagnostikk for å teste at alt funker som det skal.



Steg 6

HTPC FTW!



Tanken er ganske grei. Følg med for å se hva som skjer videre!



EDIT: Kommentartråd

Endret 23. mai 2011 av conflict

[konduktans]

Steg 1

Se hva slags kondensatorer jeg må skaffe. Jeg finner nok en del av dem i elreturen, og jeg har en del tilgjengelig der jeg studerer. Jeg tror ikke dette blir en særlig stor utfordring



Jeg fant en 820uF 6.3V kondensator i kondis-boksen min, og handlet 4x 2200uF 6.3V på Elfa til ekstreme 20 kroner.

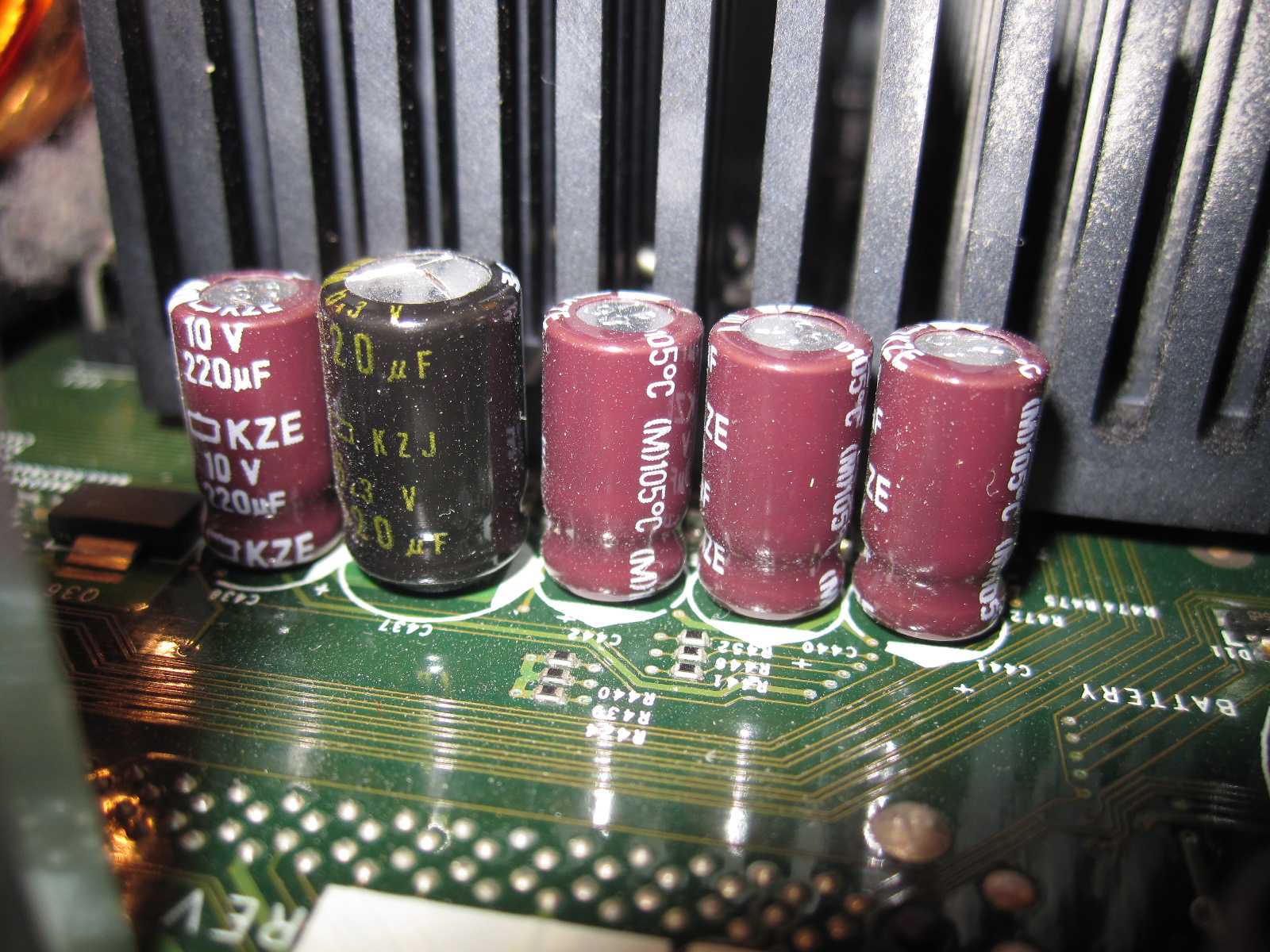

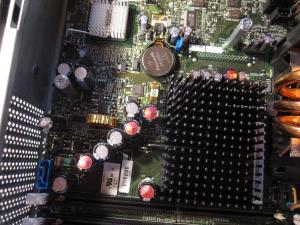

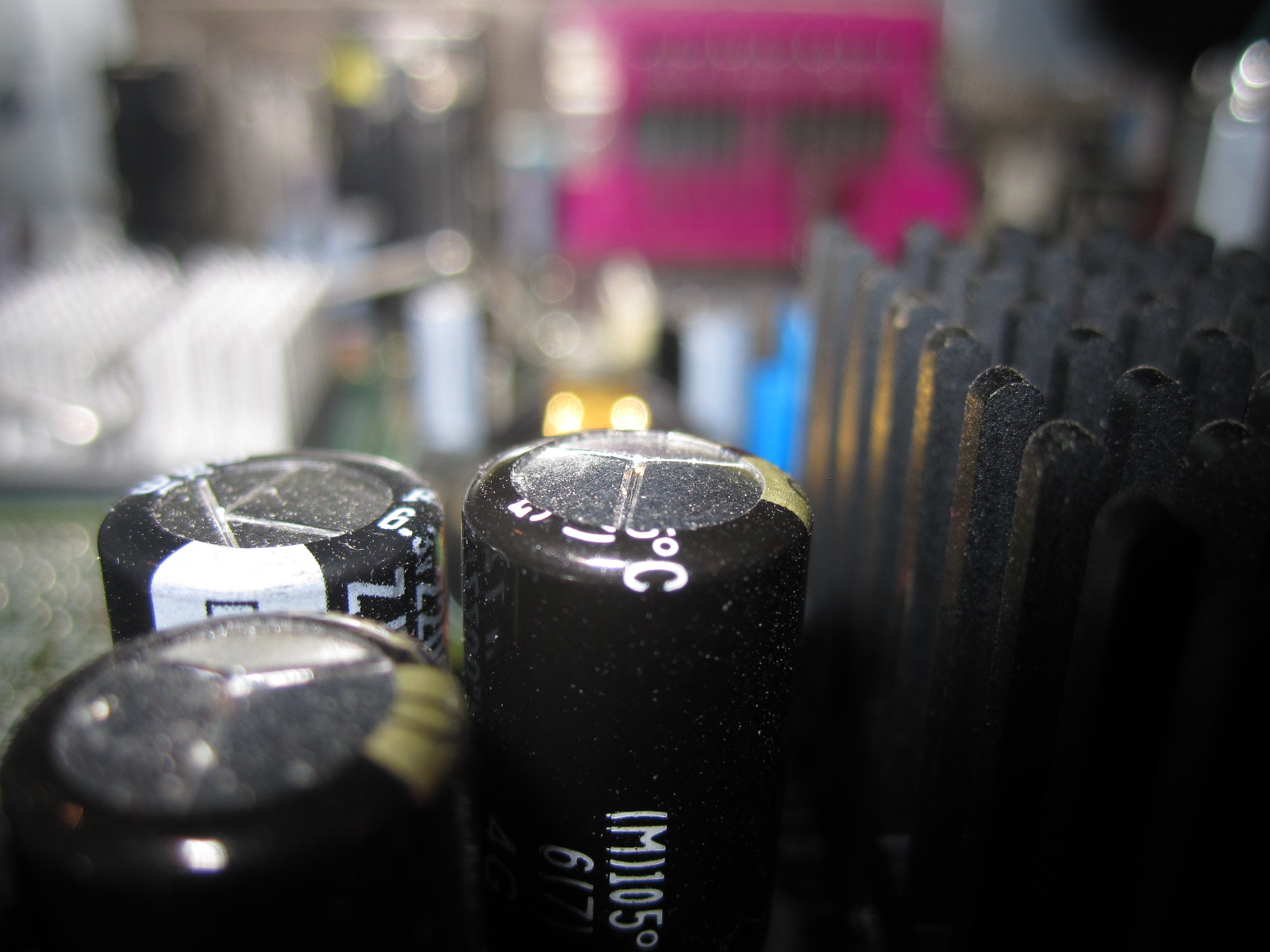

Buling på toppen er ikke bra. Alle som er markert rød skal byttes.







Steg 2

Lodde kondensatorer. Veldig enkel jobb, men litt tidtakende.

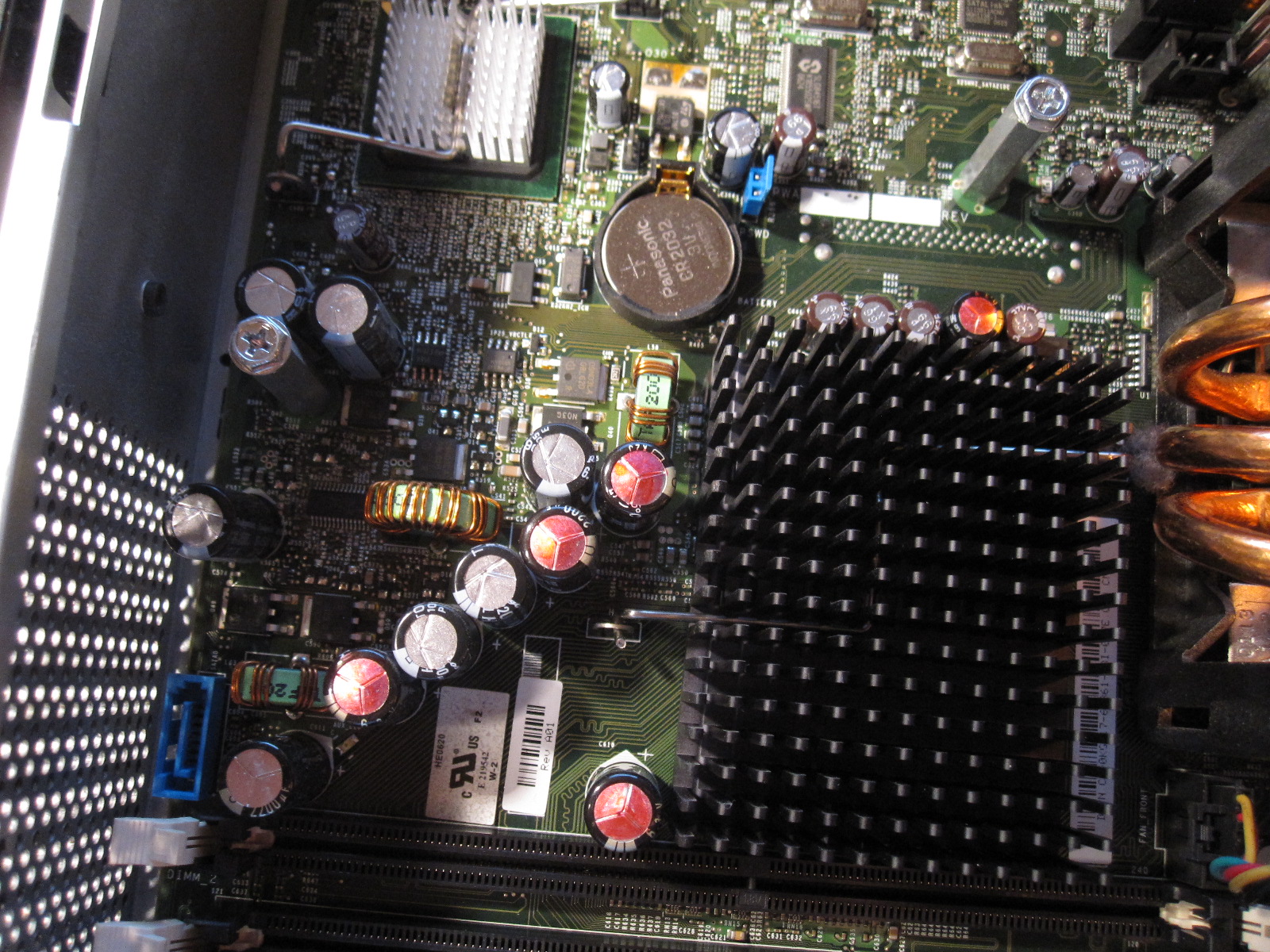

Det gikk knirkefritt

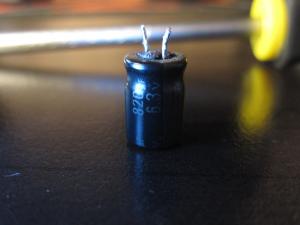

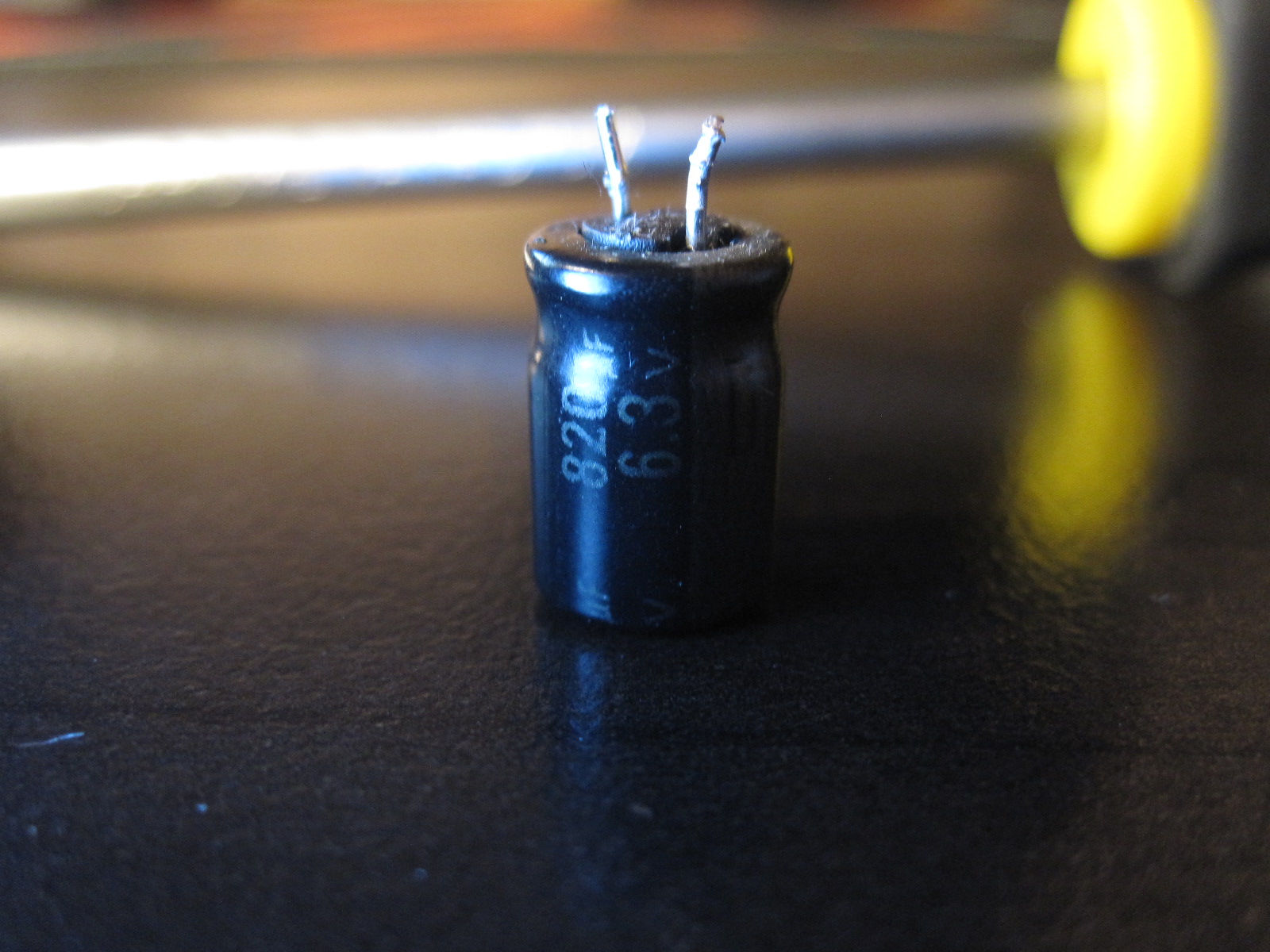

Pent brukt kondis. Gjenbruk er bra bruk, eller?

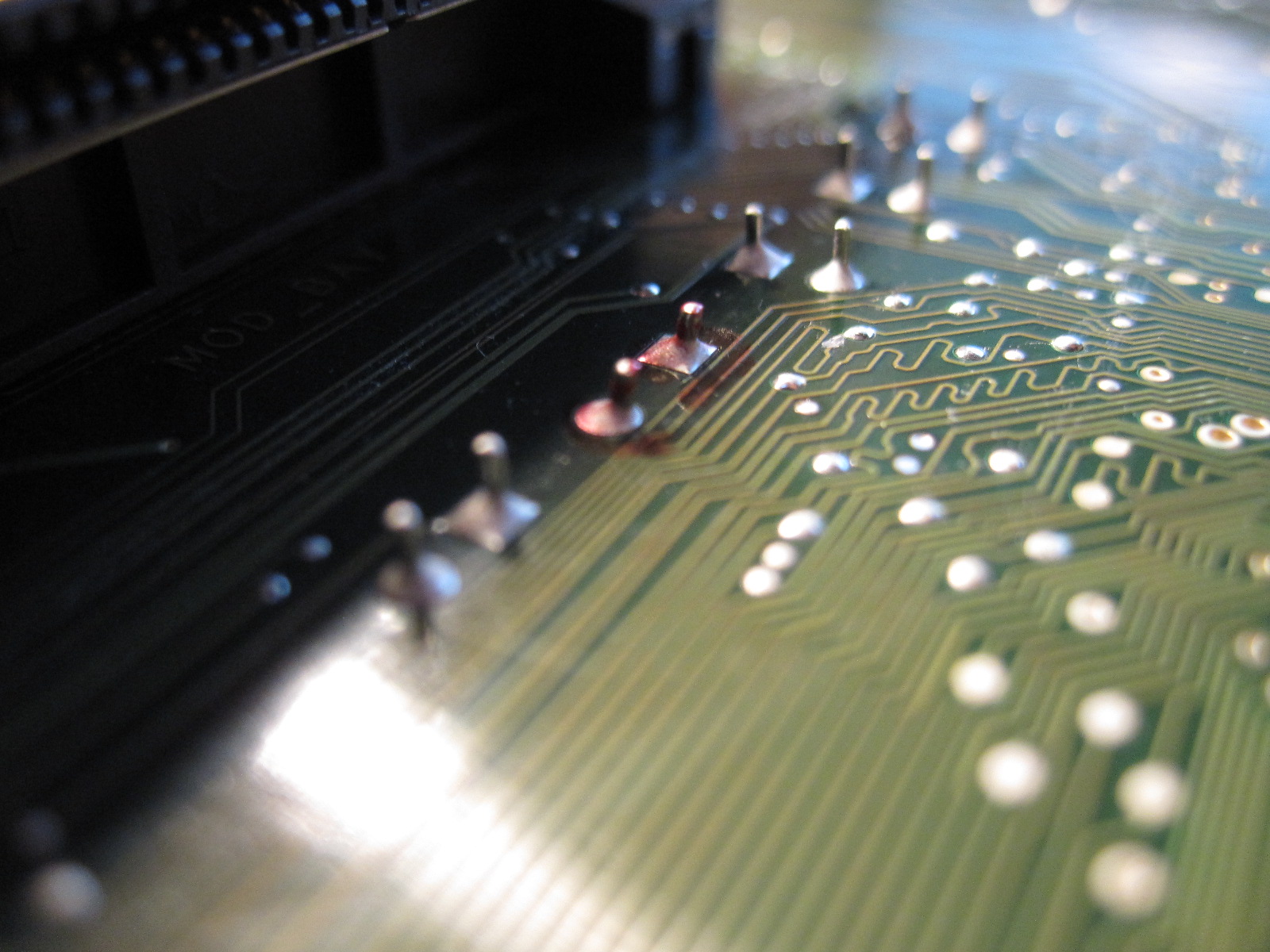

Loddepunkter under hovedkortet. Absolutt stort nok til at det ikke er noe problem.







Steg 2.5

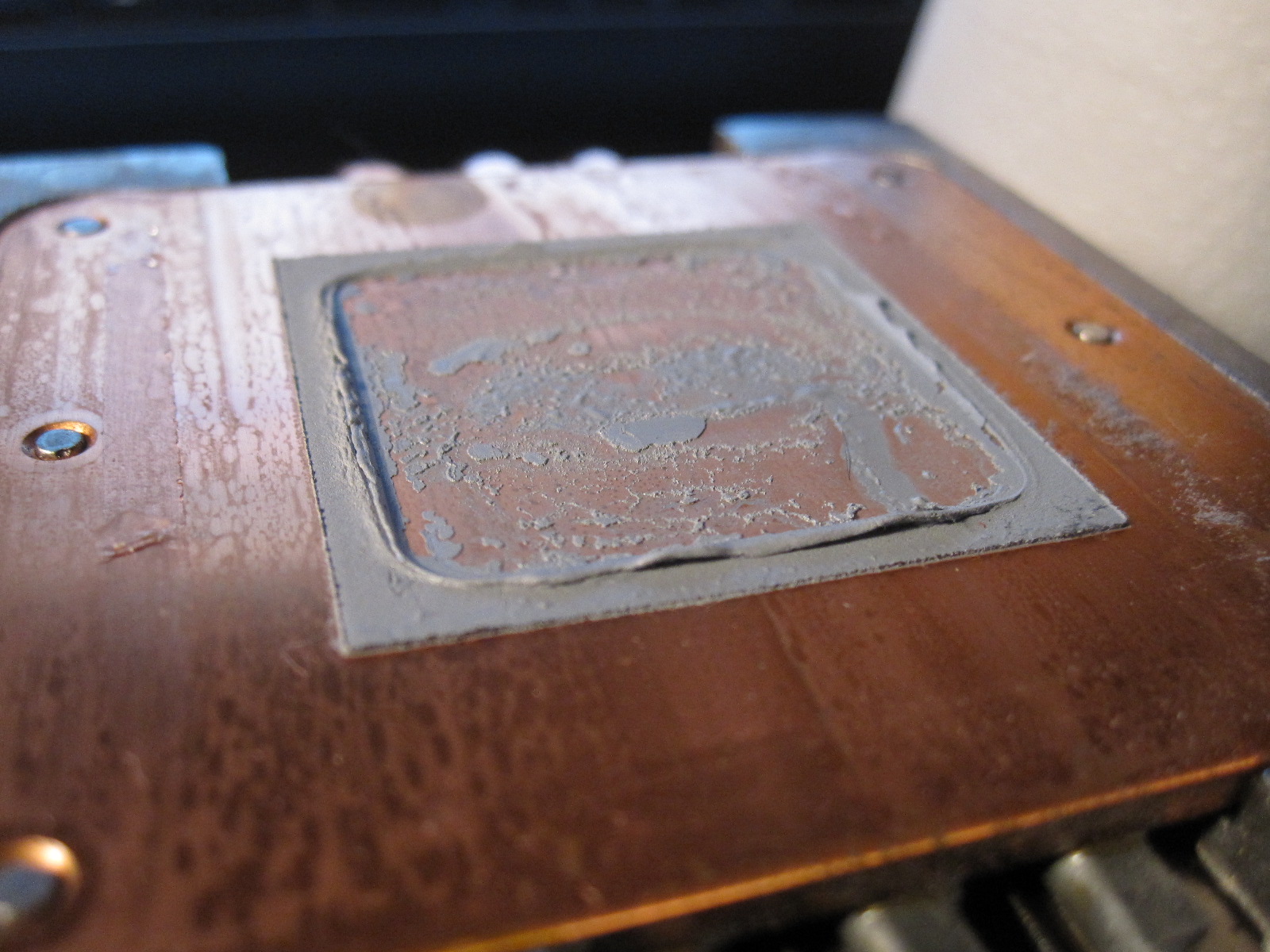

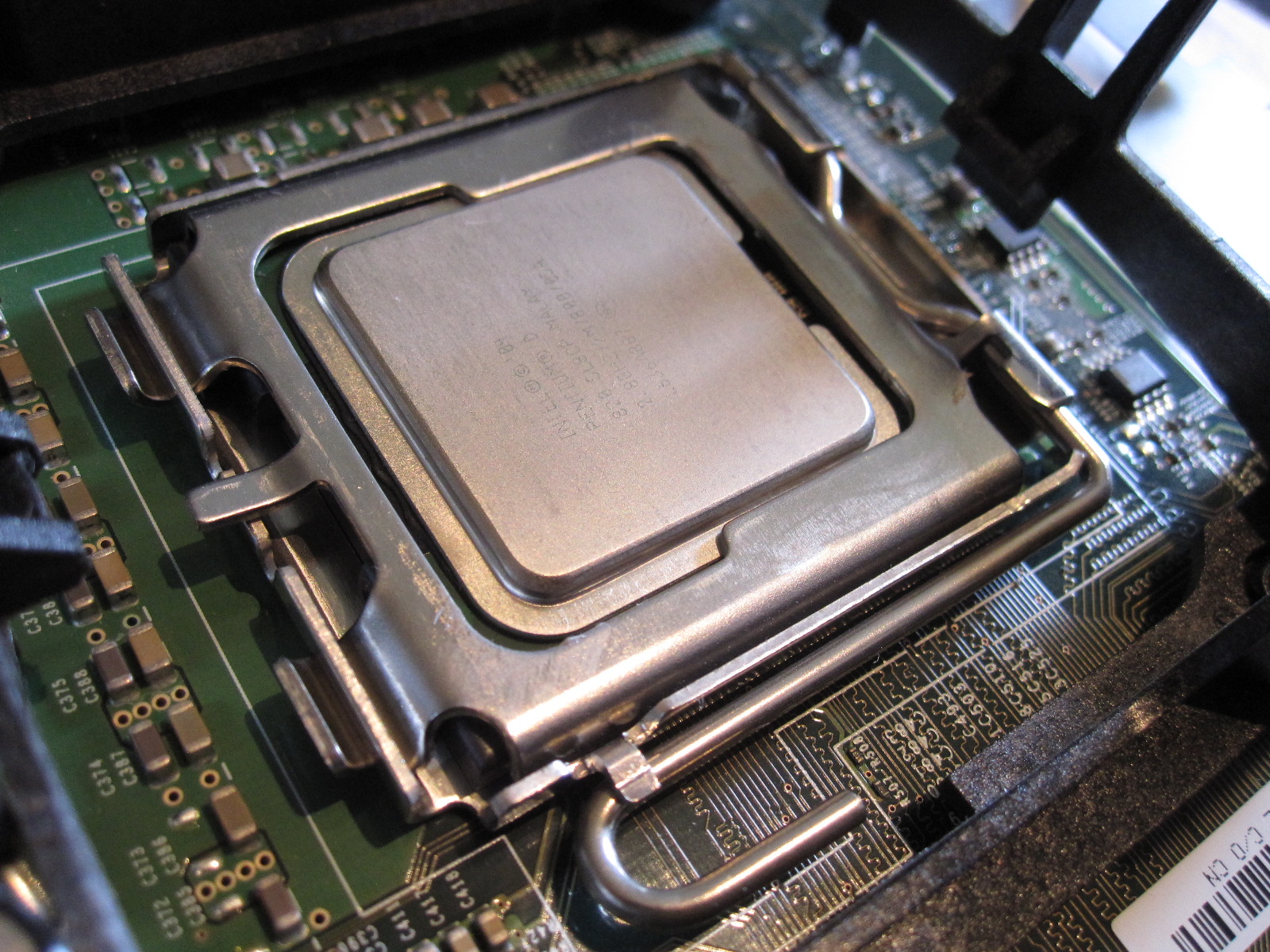

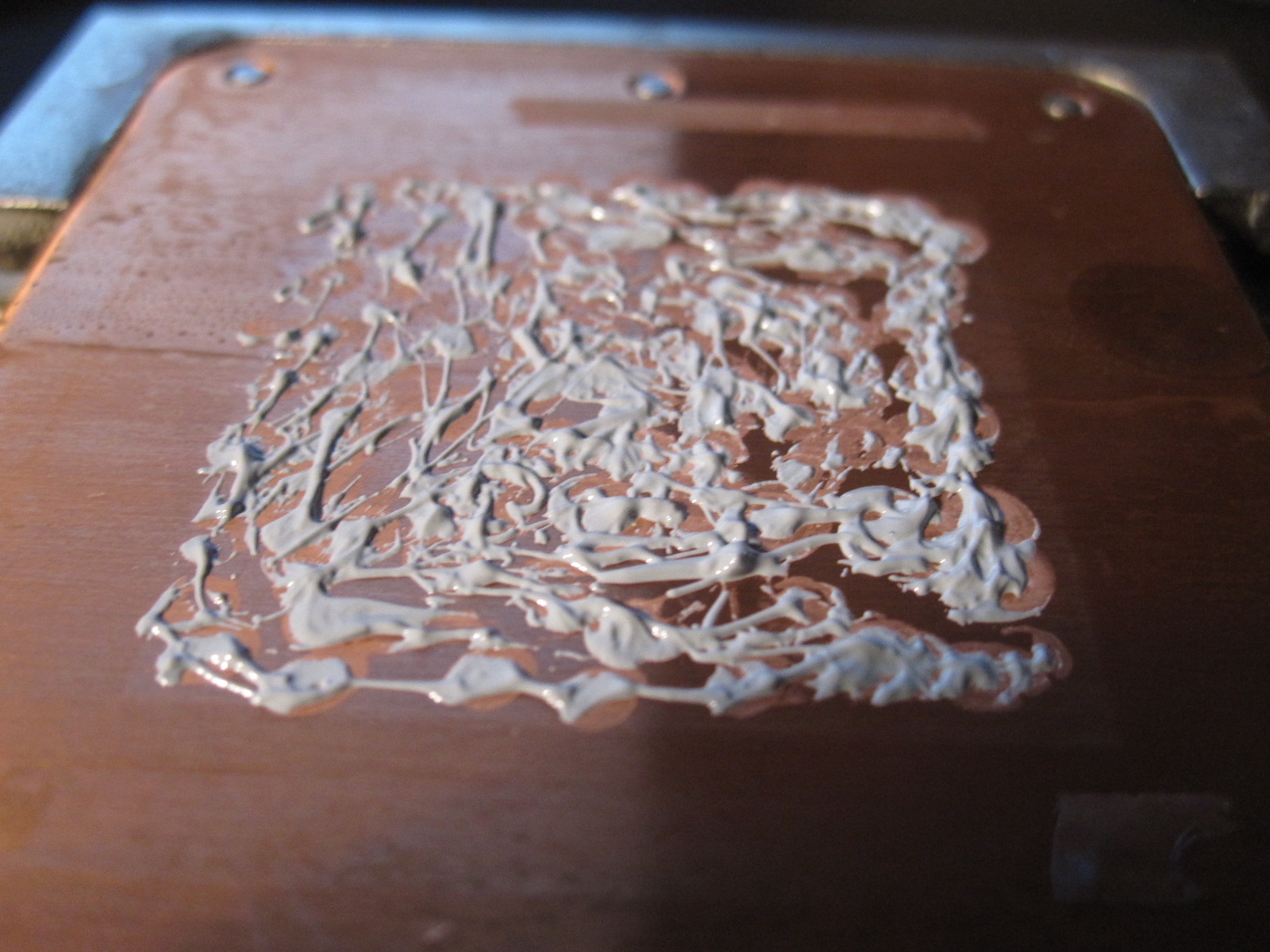

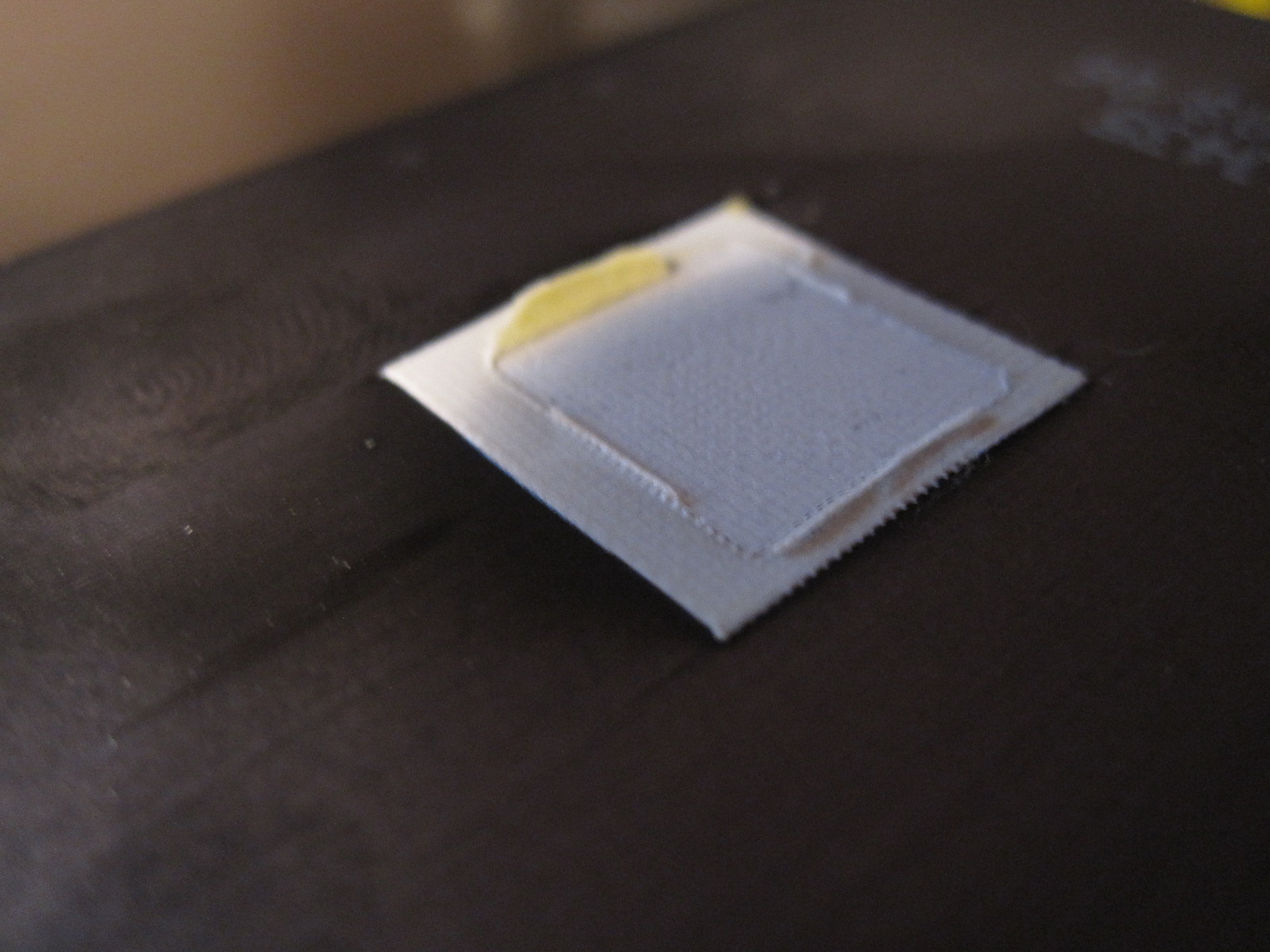

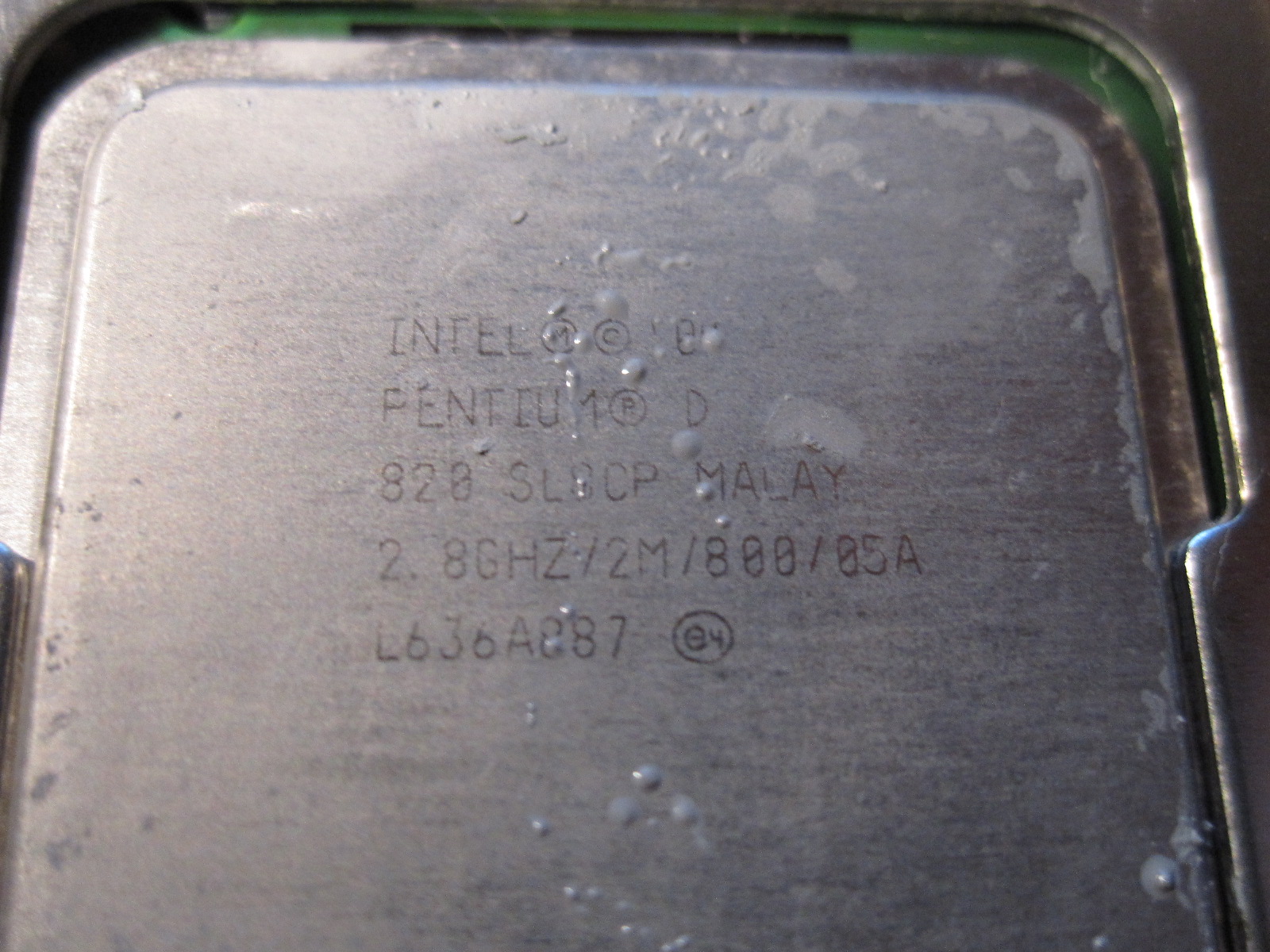

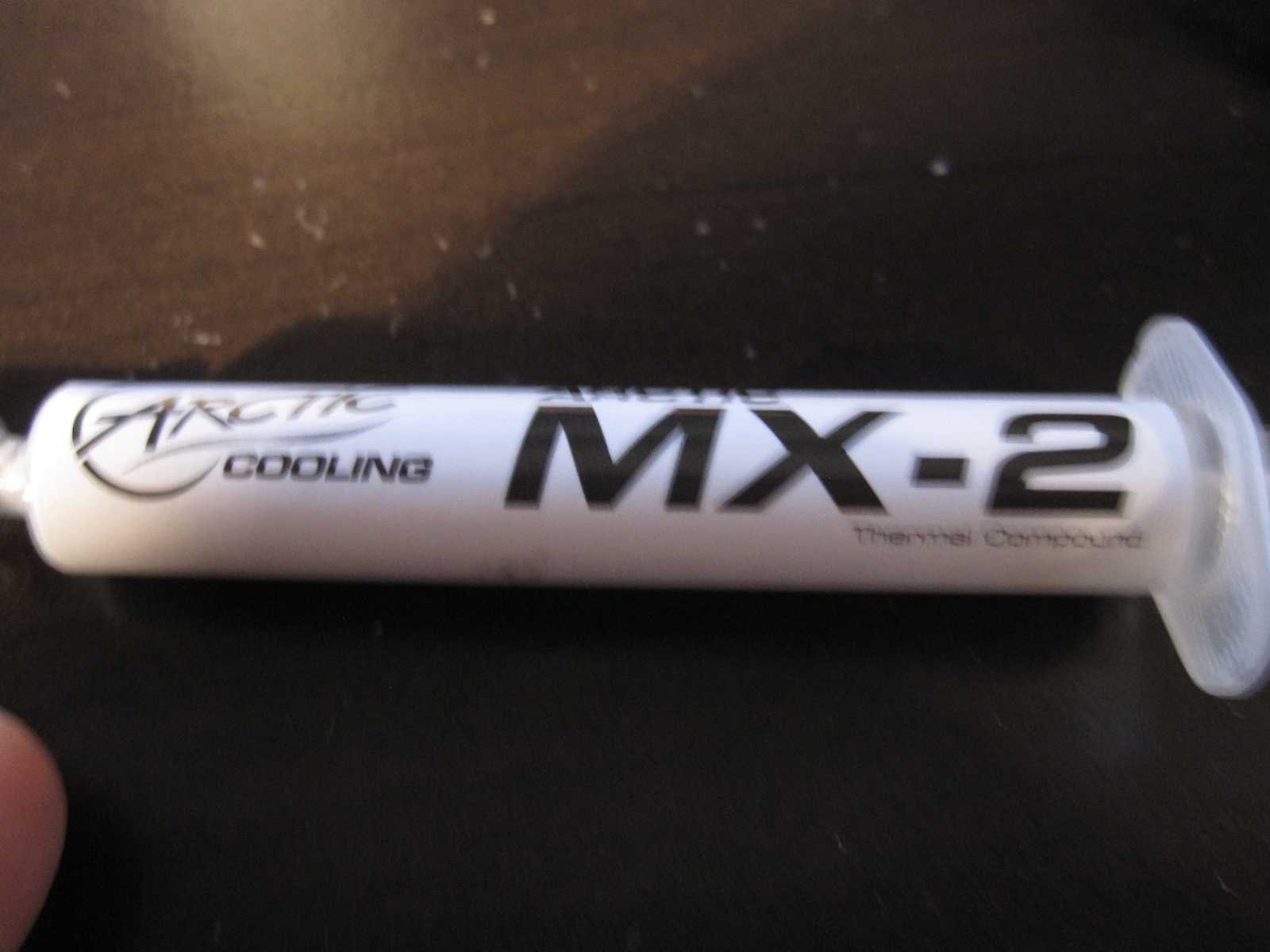

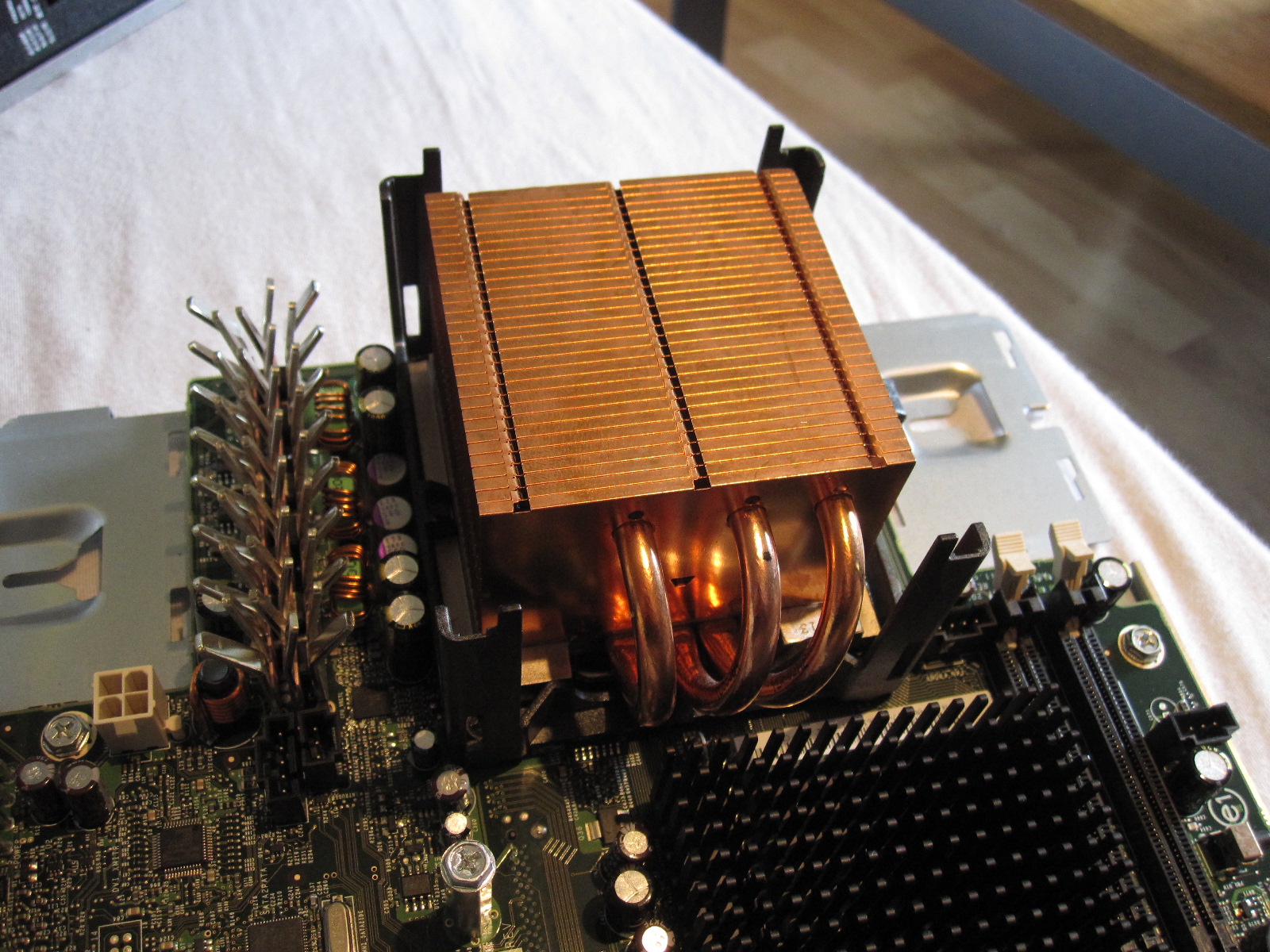

Bytte ut gammel kjølepasta med MX-2















Steg 3

Lage strømforsyning. Det blir en ganske mye større jobb. Maskinen har en propertiær 8-pins PSU. Har laget en slik før, så det skal ikke være noe stort problem.

Faren min er på jakt etter DA-2 strømforsyning på jobben. Inntil videre, fungerer min splitter nye Seasonic M12 II Bronze 520W som strømkilde.

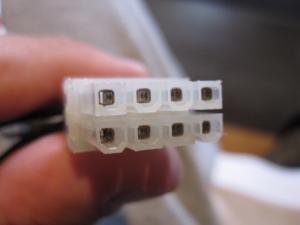

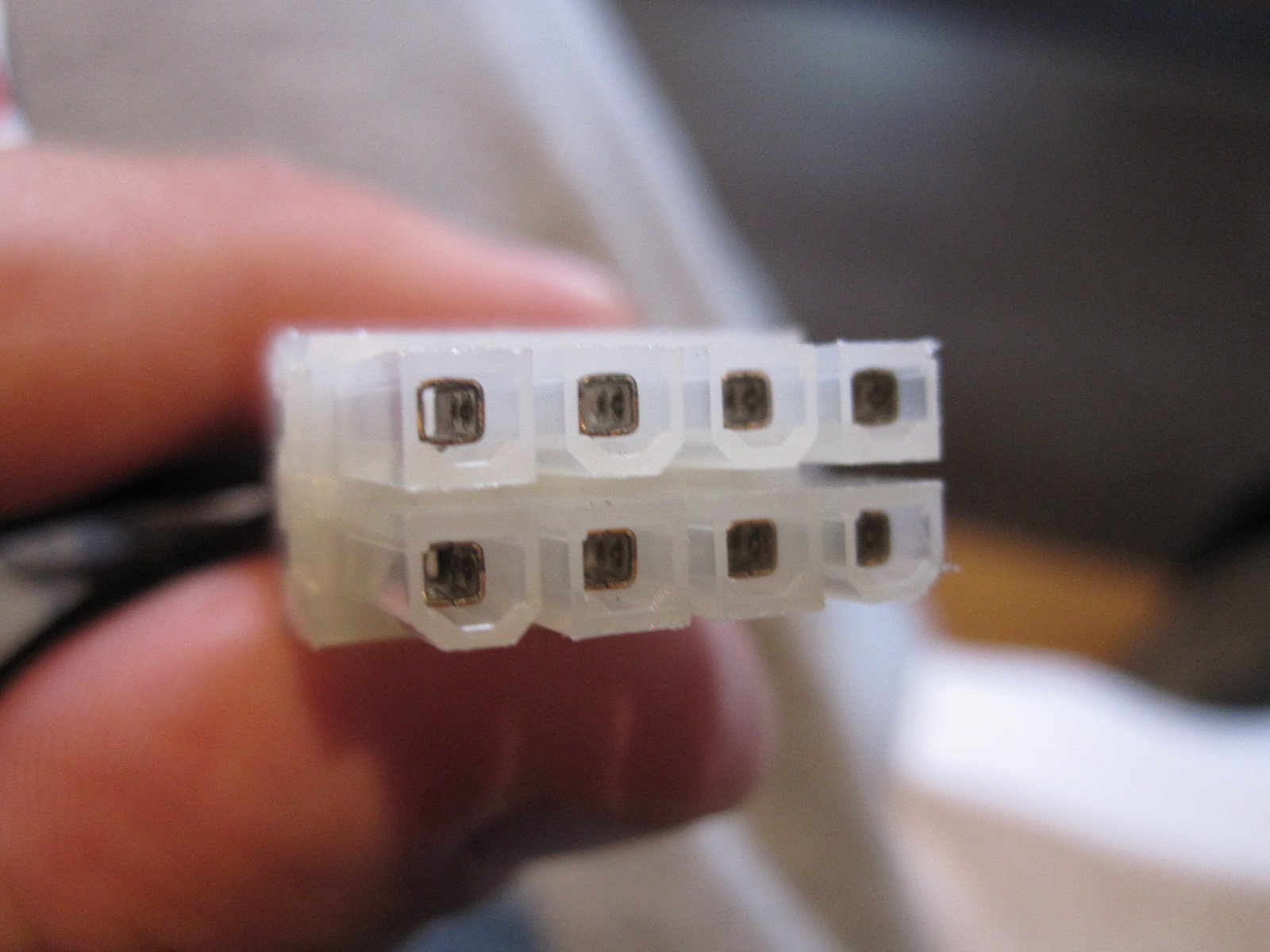

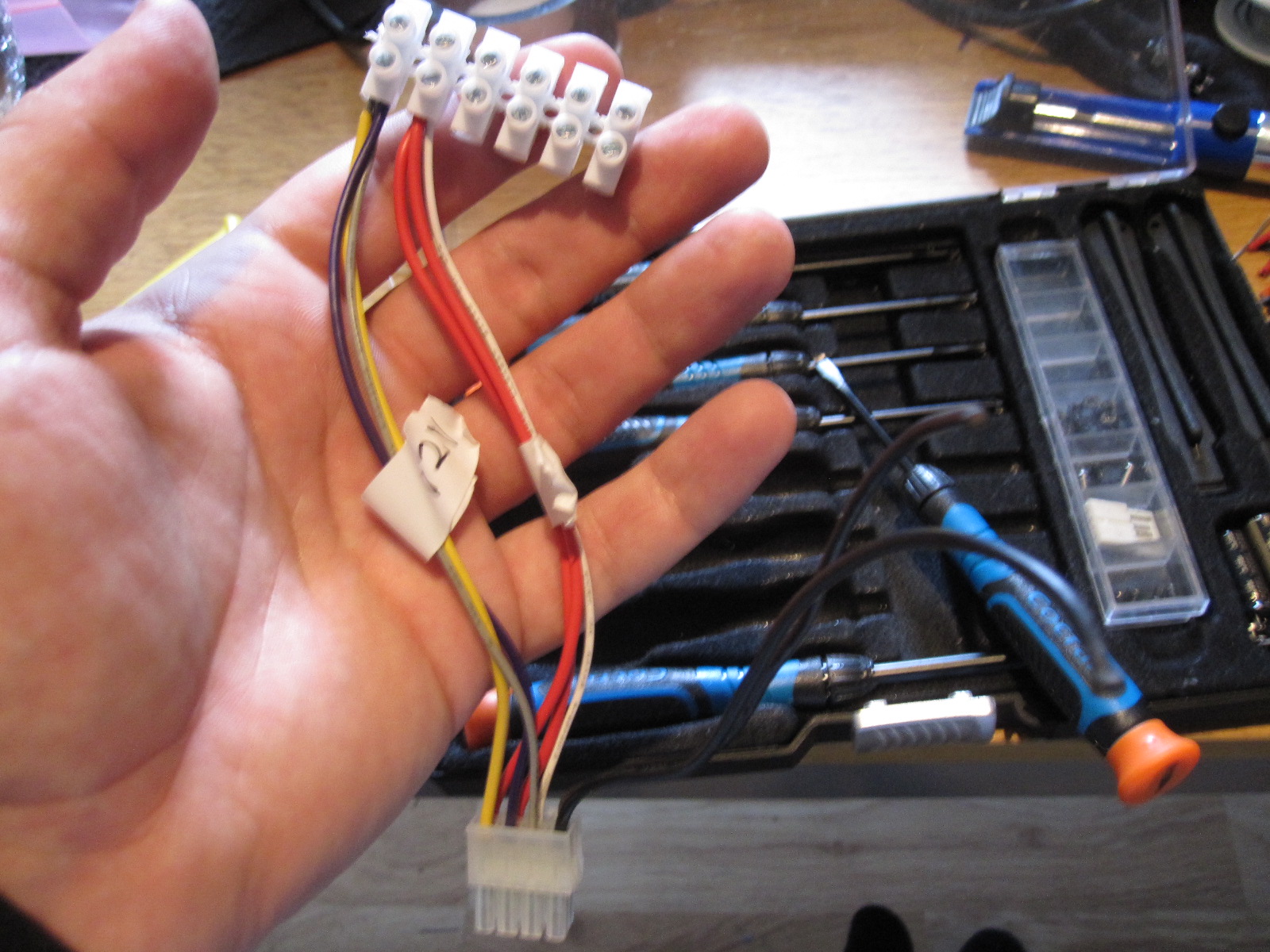

Måtte lage kontakt. Kuttet av en 8-pins del av en ATX-kontakt

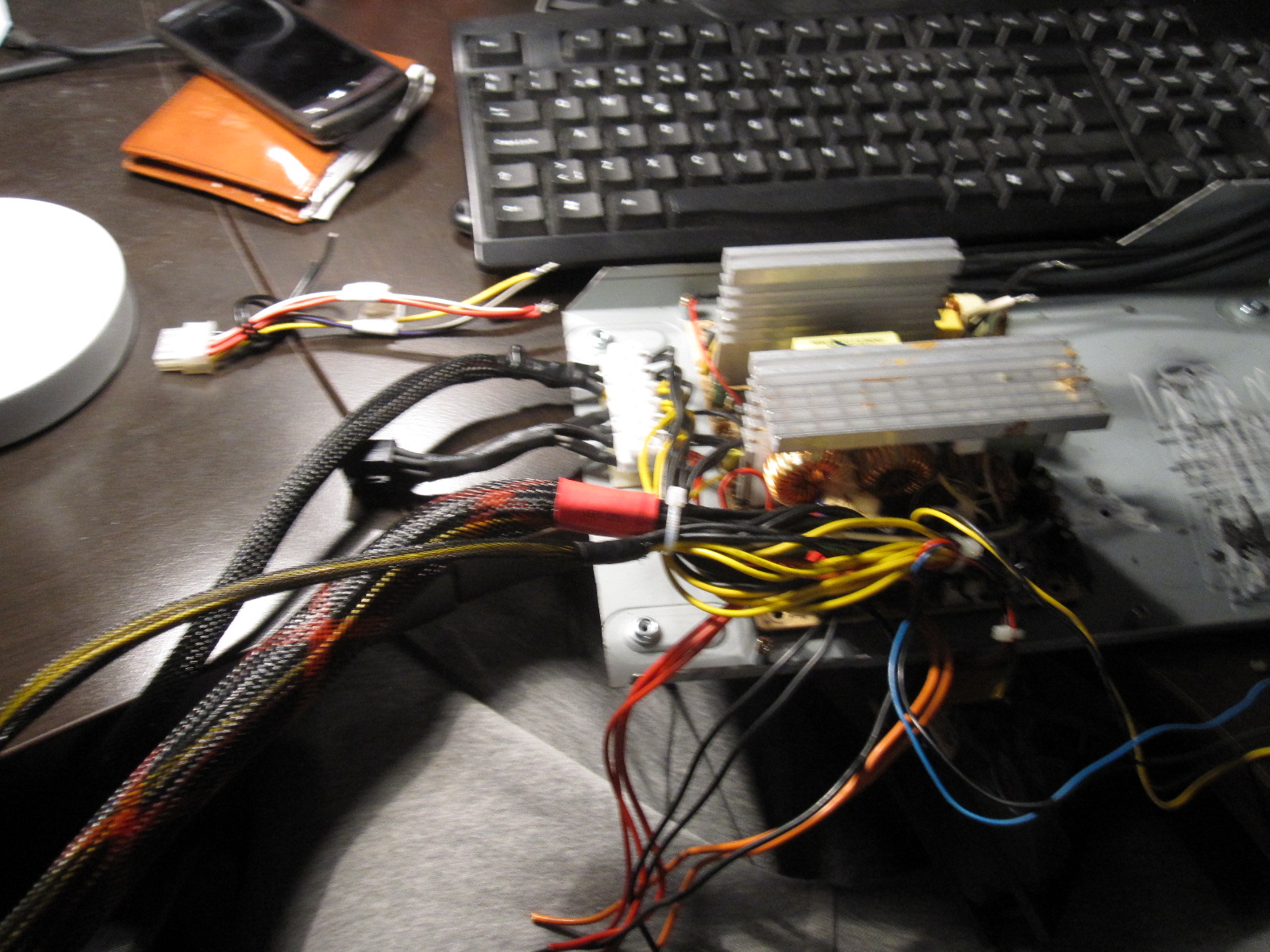

Denne skulle egentlig drive maskinen, men var en av de to 400W PSU-ene jeg ødela.

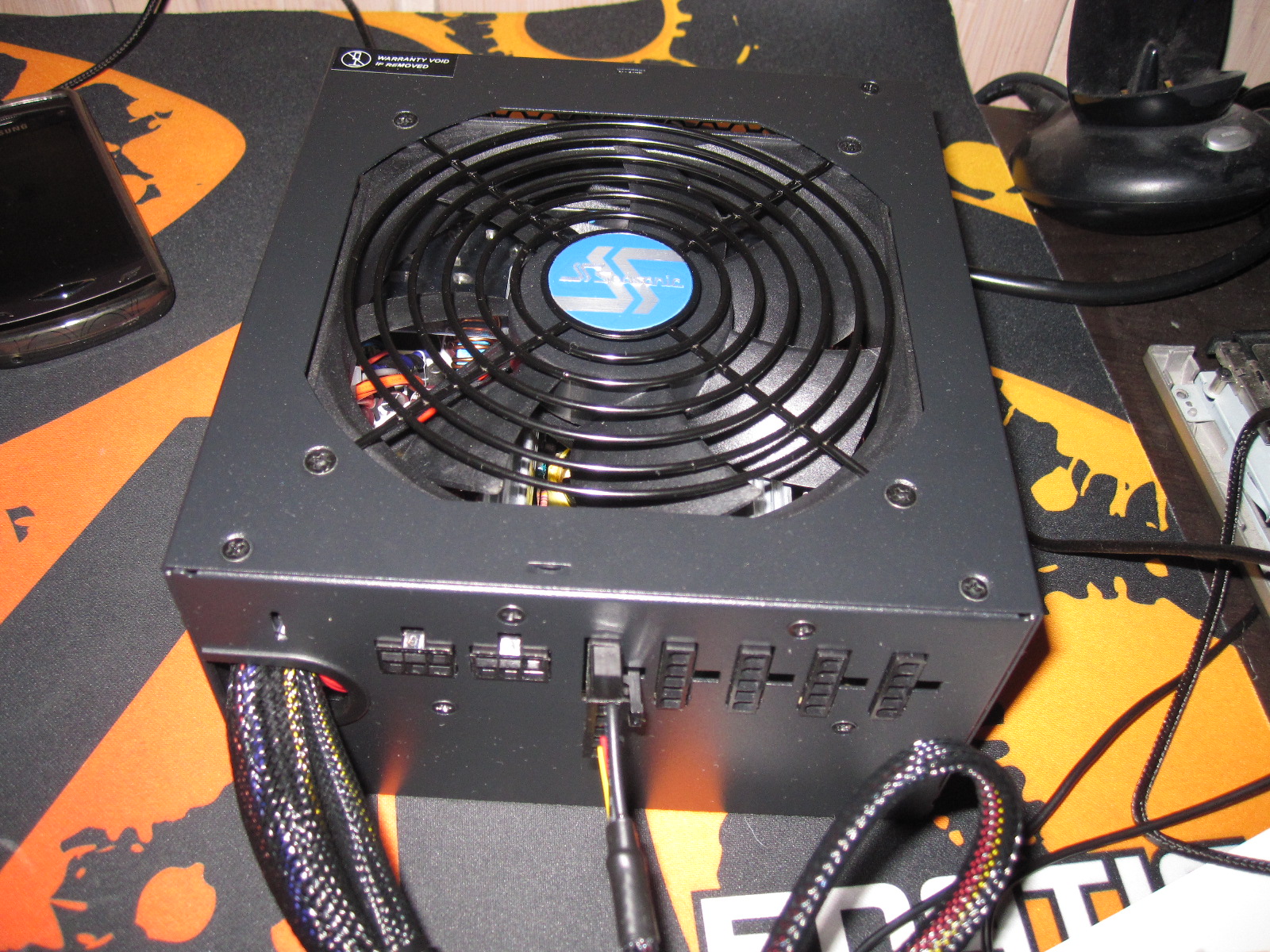

Min nye strømforsyning <3 Seasonic M12-II 520W Bronse











Steg 4

Teste at maskinen booter, og stille inn bios

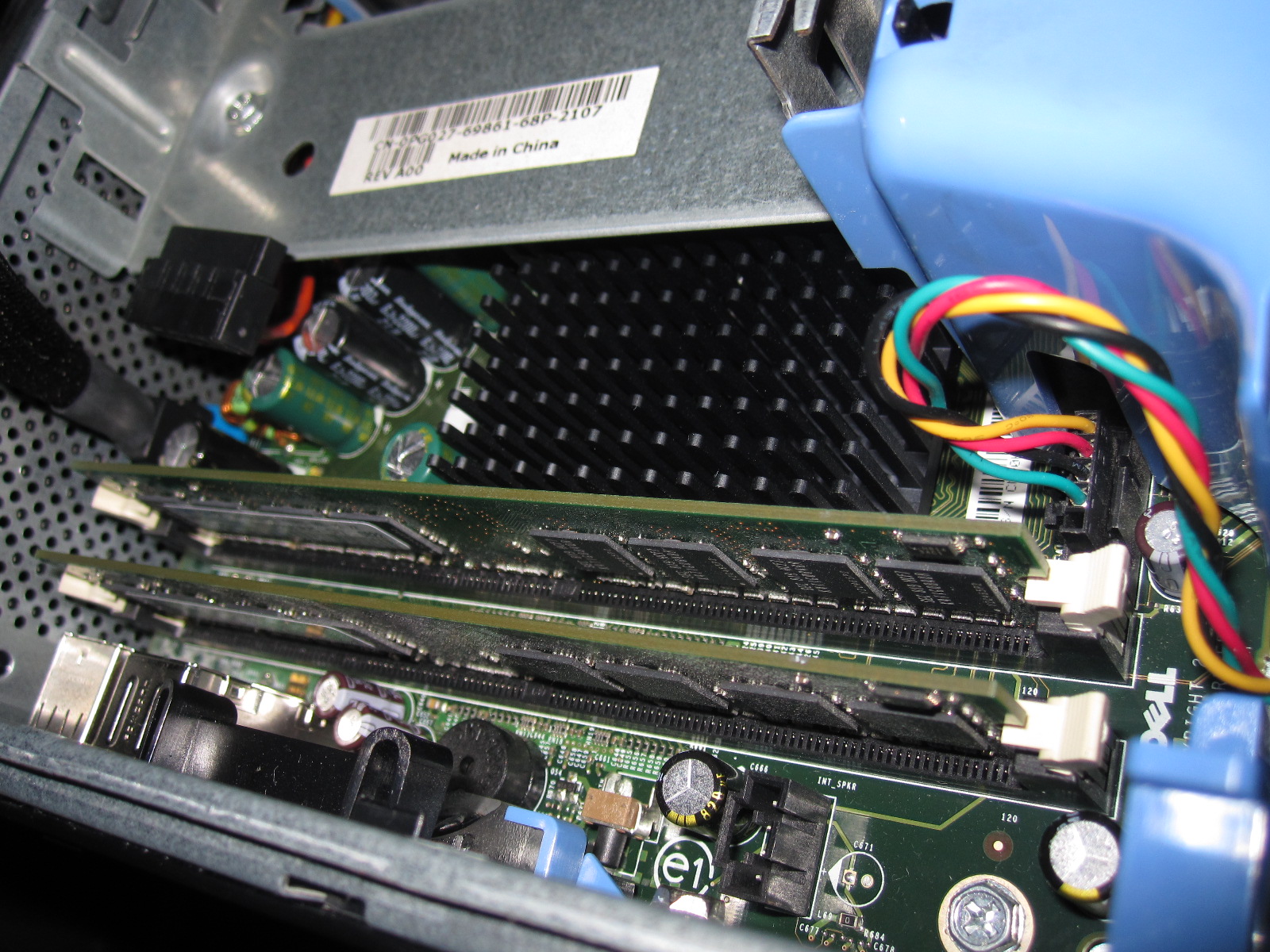

Ram-brikker er fint å ha! :-)







Funket på første forsøk.



Steg 5

Legge inn Mint/Ubuntu/Win7 og kjøre diagnostikk for å teste at alt funker som det skal.

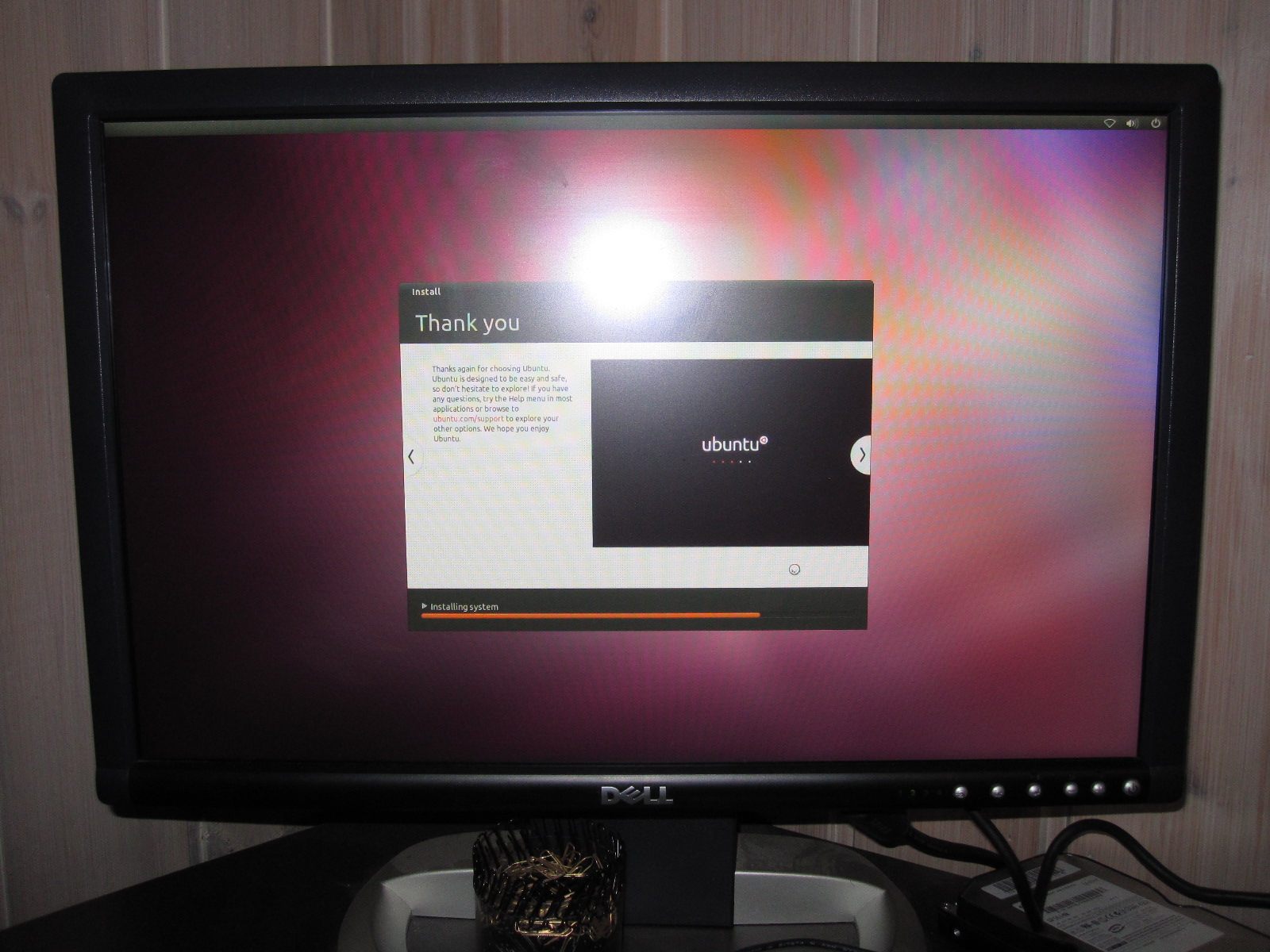

Ubuntu er test-OS.







Victory!!







Har ikke fått testet maskinen ordentlig enda, men den er oppe og går med Ubuntu 11.04.



Maskinen har raskere harddisk enn min forrige HTPC, og spiller 720p uten problemer.

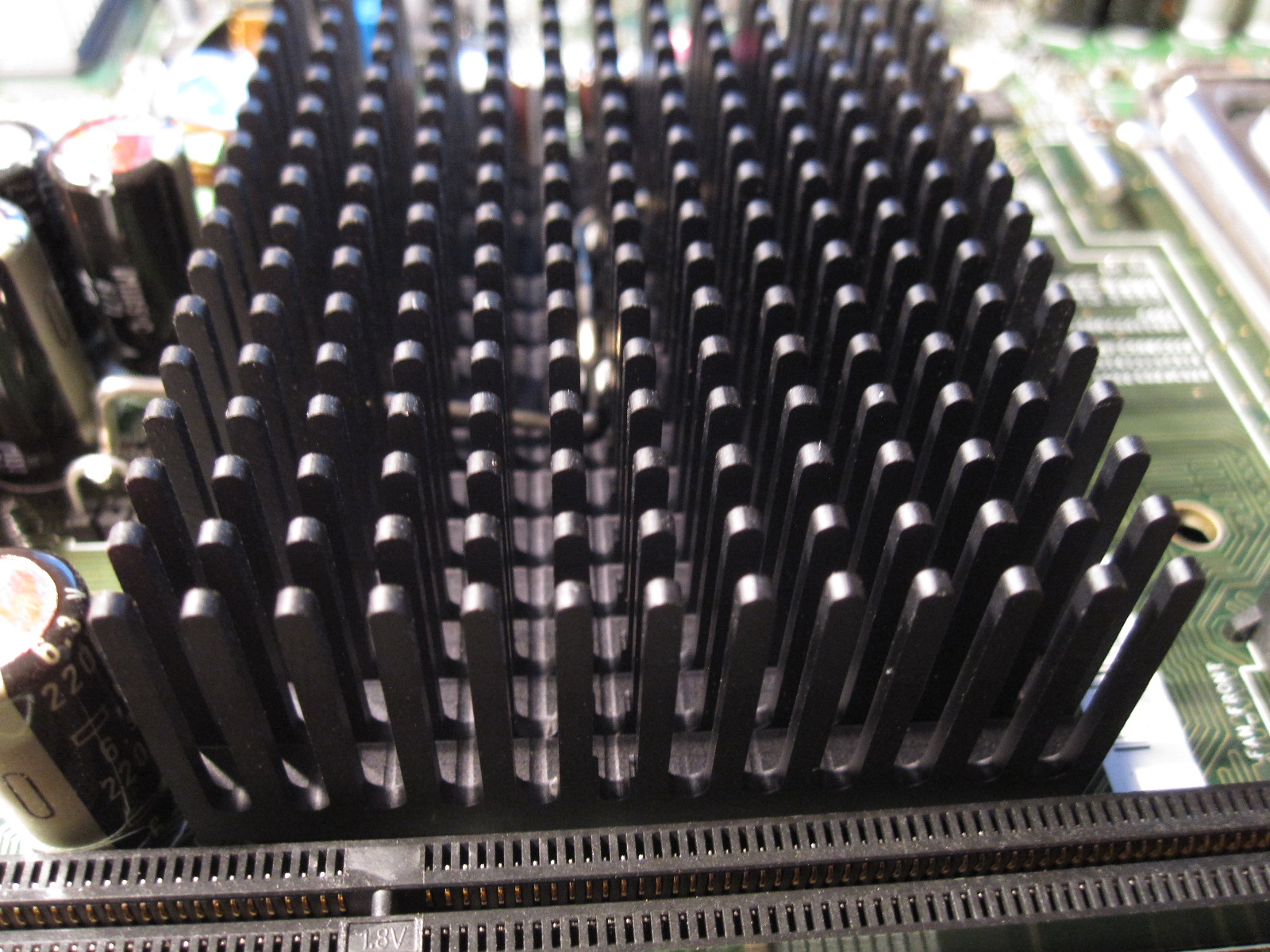

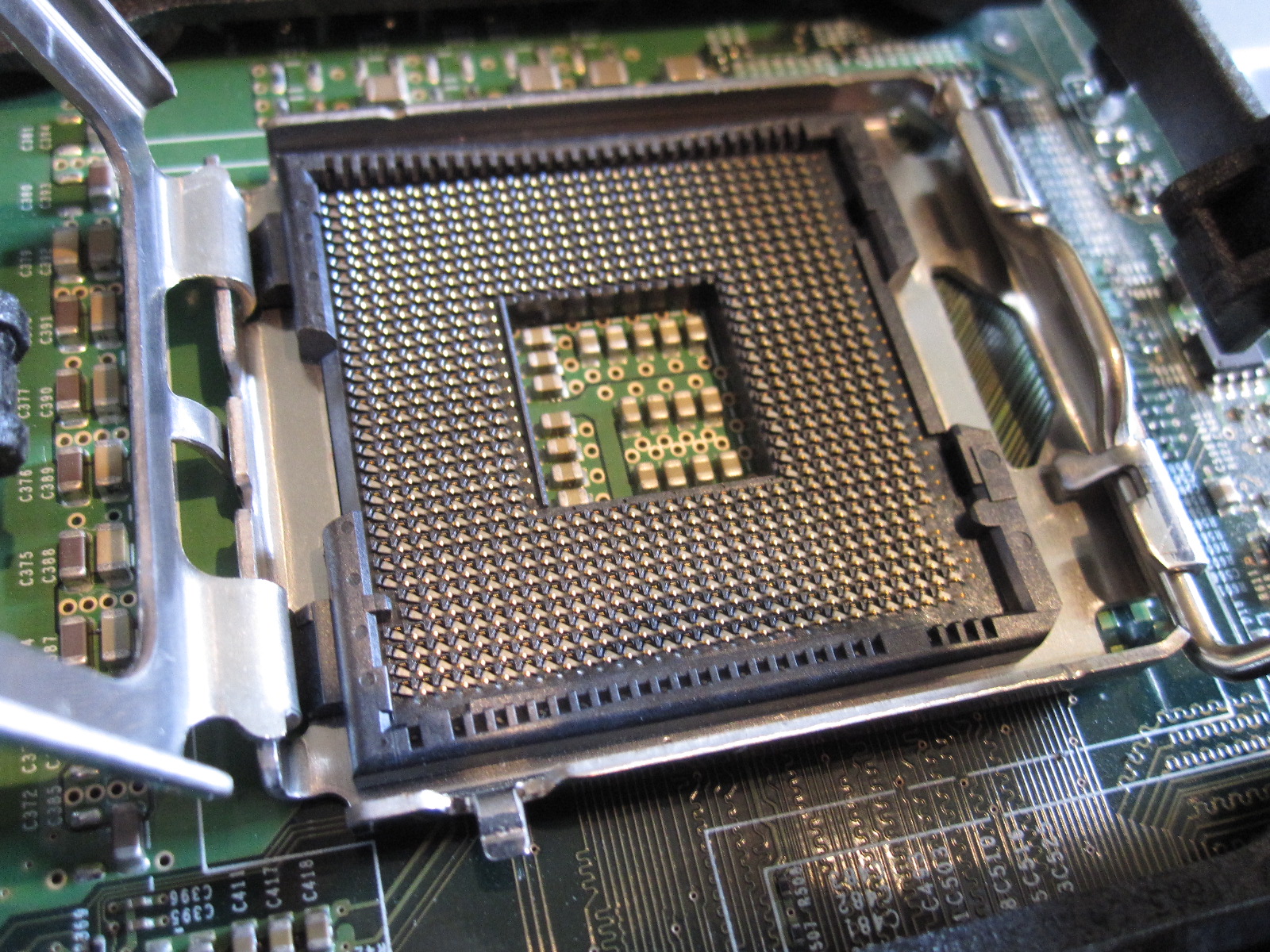

Random bilder



















Endret 28. mai 2011 av conflict

[konduktans]

Jeg har brukt en laptop uten skjerm den siste måneden, og det har fungert relativt dårlig. Nå sitter jeg på den nye HTPC-en min, og den er MYE mer snappy. Testet 720p, og det funket fjell. 720p i fullscreen på youtube funker ikke, men 720p i "expanded" funker.



Lyd og bilde funker om det skal rett ut av boksen uten ekstra drivere.

[konduktans]

Kan konkludere denne arbeidsloggen med at maskinen funker fett. Har funnet strømforsyning, skjerm og stativ, så maskinen er komplett. Ligger på bruktmarkeded om noen er interessert i å kjøpe ^^,
