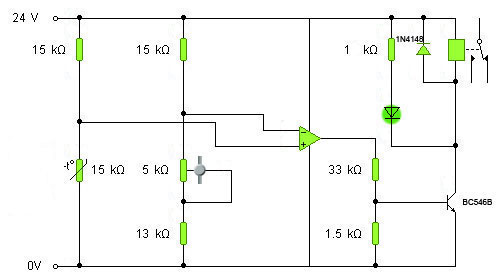

Hvordan fungerer denne kresten? Temperaturregulering

[Glennski]

Hei

Kan noe forklare meg setg for steg hvordan strømmen forrløper seg i denne nokså enkle temperaturreguleringskresten?(uff, for et langt ord!)

Ja, for den er enkel, men jeg bare skjønner det ikke

Jeg har kommet opp med en mulig løsning, men jeg velger å holde den for meg selv inntil jeg ser svarene fra noen med en smule mer erfaring enn meg selv



Med TESKJE takk!

Endret 23. mai 2011 av Glennski

[Hyd]

Hvilken krets?

[Glennski]

Hvilken krets?

Bilde ordnet nu!

[aop9020]

Operasjonsforsterkeren i denne koblingen sammenligner inngangene, og legger utgangen lav eller høy ut fra hvilken inngang som har størst spenning.

Dette stilles inn via spenningsdeleren med potmeteret(minus-inngangen), og sammenlignes mot din NTC/PTC (pluss-inngangen)



Når utgangen går høy(+24v), så oppstår en spenningsdeler mellom de to motstandene mellom op-ampen og transistoren, dette er for å få rett basespenning på transistoren, slik at transistoren mettes, og legger jord(+0,6v) opp til kollektoren.

Da vil lysdioden lyse, og releet trigge.



Dioden som er i parallell med releet er for å begrense negative spenninger, som kommer av at spenningen over spolen i releet plutselig forsvinner, og magnetfeltet prøver å opprettholde seg selv, og dermed genererer en negativ spenning som lades ut mot +24v gjennom dioden.



Stresser litt her, da jeg ser at forumet skal legges ned om få minutter =)

Endret 23. mai 2011 av aop9020

[Hårek]

Stusset litt på formuleringen "legger jord(+0,6v) opp til kollektoren." Det man vanligvis sier er at transistoren begynner å lede.



Men det er bare pirk, forklaringen var helt grei den.

[aop9020]

Kan forklare bedre om det trengs.. just say the word..



Nå kan trådstarter komme med sin egen teori, og evt spørsmål..

[Glennski]

Okei, nå forstår jeg en god del mer enn hva jeg gjorde i går

Tør jeg spørre hva de to 15Kohms motstandene er til?



Du sier at potmeteret innstilles, og sammenlignes med NTC/PTC motstanden.

Så potmeteret på en termostat er den man bruker til å stille inn grader med?



Den streken som er tegnet inn, som ser ut som den kutter opampen, hva er den til?



Og hva skjer hvis man ikke kobler inn dioden i parallel med relèet? Vil det skade kresten?



Og min egen teori var noe i samme duren faktisk ( ), men manglet litt som du klarte å fylle ganske bra

Hjertelig takk for hjelpen din



Edit: Trykkleif er ute på tur

Endret 24. mai 2011 av Glennski

[geir__hk]

Okei, nå forstår jeg en god del mer enn hva jeg gjorde i går

Tør jeg spørre hva de to 15Kohms motstandene er til?

Å lage en referansespenning.



Du sier at potmeteret innstilles, og sammenlignes med NTC/PTC motstanden.

Så potmeteret på en termostat er den man bruker til å stille inn grader med?

Ja.



Den streken som er tegnet inn, som ser ut som den kutter opampen, hva er den til?

Har du noen gang holdt en fysisk opamp i hånda og prøvd å knekke en opamp, så vil du skjønne at du ikke klarer å knekke den.



Og hva skjer hvis man ikke kobler inn dioden i parallel med relèet? Vil det skade kresten?

Det kan skade transistoren.

[Glennski]

Ja, det var jo igrunn slik jeg hadde forestilt meg svarene ville bli

Takk

[aop9020]

Hvis du kobler to 15k motstander i serie mellom 0volt og 24volt, så vil midtpunktet mellom de ligge på 24/2=12volt.



I tilfellet minusinngangen her, så kan du stille referansespenningen mellom ( (24v/(15kOhm+13kOhm)) * 13kOhm = 11,14volt og

(24v/(15kOhm+18kOhm)) * 18kOhm = 18,78volt



på samme måte endres spenningen inn på plussinngangen ut fra hvilken verdi det er på NTC/PTC'en, og når spenningen her overskrider minusinngangen, så går utgangen på opampen til +24volt





Den streken viser bare hvilke spenninger opampen er koblet til. I dette tilfellet så er den koblet til 24volt og 0volt.



Ofte er en opamp koblet med til positiv +18v og negativ -18v f.eks.
