Hvordan lage en lab-strømforsyning

[konduktans]

Dette er en liten "how-to" for å lage LAB-strømforsyning.

ADVARSEL: Hvis du velger å følge guiden, så skjer det på eget ansvar. Jeg fraskriver meg ALT ansvar for alt du kunne finne på å gjøre, og garanterer på ingen måte noe som helst. Les hele guiden, få inspirasjon, og bruk sunn fornuft. Ikke gjør noe du ikke er komfortabel med. Spør i denne tråden om du er usikker på noe.



Husk: Elektrisitet er farlig, og du kan skade både deg selv og utstyret ditt om du ikke er forsiktig. Du bryter sannsynligvis garantien ved å følge guiden. Ikke ta på komponenter i strømforsyningen. Ikke stikk strikkepinner i stikkontakten. You get the point.



Jeg anbefaler forøvrig å lese HW.no sin innføring i elektronikk før du starter



Hva er en LAB-strømforsyning?



Har du noengang funnet for eksempel en vifte du lurer på om fungerer? Hvis du hadde en enkel og god strømforsyning, kunne du sjekket dette.



Hva er målet med arbeidsloggen?

Lage en guide for å vise en enkel måte å konvertere en vanlig PC-strømforsyning til en lab-psu.



Hva trenger man?

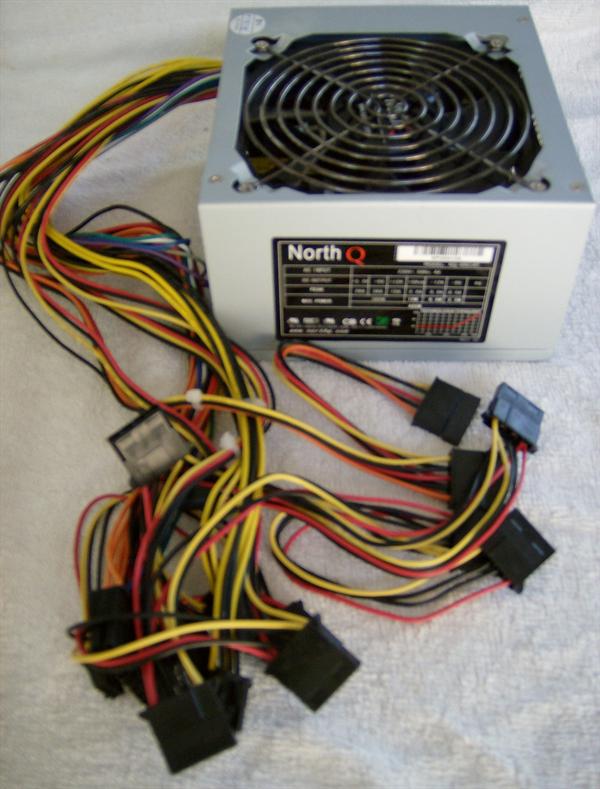

Strømforsyning fra en datamaskin

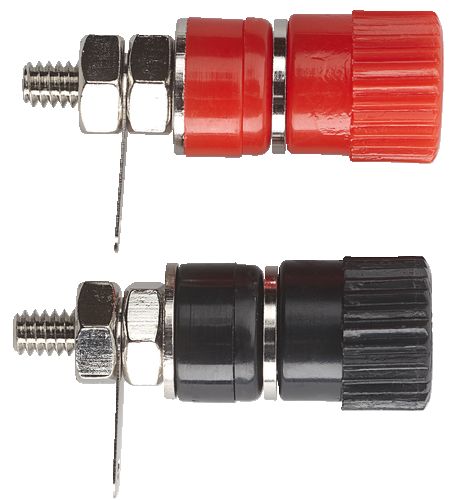

Banan-poler



Bryter



Hvis en vil ha en diode eller flere, trenger en følgende:

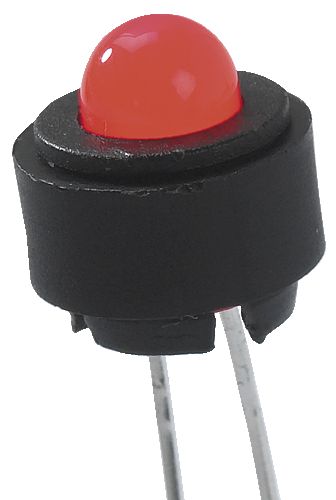

Diode, holder og motstand





Verktøy:

- Avbiter

- (avisoleringstang)

- Skrutrekker

- Loddebolt (og loddetinn)

- Sunn fornuft











Fremgangsmåte



1. Det første vi må gjøre er å sørge for at det ikke er lagret spenning i kondensatorene i strømforsyningen



Hvis strømforsyningen fremdeles står i en datamaskin:

a. koble fra strømkabelen

b. hold inne på-knappen i 30 sekunder

c. fjern strømforsyningen fra datamaskinen

d. la den "hvile" i over natten.



Hvis den ikke er koblet til noen datamaskin, utfør d. Har den vært frakoblet lenger enn 12 timer, er den sannsynligvis "trygg" å jobbe med.





2. Klipp ledninger og klargjør for modifikasjon



a. Klipp av alle ledningene ca. 5 cm fra punktet der kablene kommer ut av strømforsyningen

b. Skru av topplokket

c. Klipp av alle strips på ledningene

d. Sorter kablene etter farge

e. Bruk avisoleringstang e.l. og fjerne ca. 1 cm av kabelisolasjon på tuppen av alle ledningene

f. Sørg for å fjerne alt støv inne i strømforsyningen



3. Lodding og poler



Gul     =  +12V
Blå     =  -12V
Rød     =   +5V
Oransje = +3,3V
Grønn   = psu-on
Svart   = jord



Velg de du trenger. Ettersom pakken med poler inneholder 4 stk, velger jeg +12V, +5V, +3,3V, jord.



a. Grønn og én svart ledning loddes på hver sin pol på bryteren

b. Alle løse svarte ledninger loddes sammen. Samme med gul, rød osv. I stedet for ca. 20 ledninger, sitter du nå med rundt fire.

c. Klipp alle ledninger du ikke trenger helt nede ved kretskortet.

d. Alle de røde, gule, blå, oransje, svarte loddes på baksiden av hver sin pol, og monteres i chassiset

e. Hvis en skal montere en eller flere dioder, kan du bruke en "diodekalkulator" for å regne ut størrelsen på motstanden. Den er ganske selvforklarende.

-- Hvis du skal montere en diode som skal lyse mens strømforsyningen er på, må du lodde denne på den grønne ledningen.

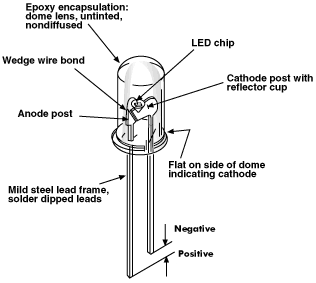

-- Lodd den grønne ledningen til bryterens ene pol. Lodd en kort ledning fra bryterens andre pol til et av motstandens ben(samme hvilket). Lodd en ledning fra motstandens andre ben til diodens "positive ben". Lodd det "negative benet" til den svarte ledningen. Starter ikke strømforsyningen, og lyser ikke dioden når du skrur den på med bryteren? Prøv å snu dioden.





4. Testing og bruk



Så hva kan nå denne brukes til? Sett på et potmeter (en variabel motstand), og du har muligheten til å se hvor lav spenning du klarer kjøre en vifte på. Du kan bruke den til testing av dioder, kjøring av kretser, som strømforsyning til en 12V bilstereo(en svak en, vel å merke). Bare fantasien setter grenser!



NB! Guiden kommer til å bli oppdatert med bilder så fort jeg har fått gjennomført prosjektet!

Endret 22. mai 2011 av conflict

[konduktans]

Diverse tips og triks:

- Kablene du bruker skal ikke være tynnere enn kablene inn til strømforsyningen(den brune og den lyseblå). Det vil 2,5 mm²

- Ikke ta på undersiden av kondensatorer(de store sylinderne). De er som "raske batterier", og kan gi ut flere tusen volt i løpet av et par millisekunder. Det er IKKE godt.

- Trippeltsjekk at dioden din står riktig vei.

- Pass på at ikke noen ledninger med + eller - spenninger kommer i kontakt med jord(svart). Da sier det poff, og det kan hende du får et aldri så lite bål.

- Når du skal borre hull til polene, sørg for at det ikke kommer stålspon nedi strømforsyningen. Bruk støvsuger når du borrer.

[konduktans]

Her er en liten oppdatering. Fulgte min egen guide og lagde lab-strømforsyning. Kos dere med bilder :-)



# Strømforsyningen ble ikke veldig pen, men den gjør nytten. Testet, og leverer +5V og +12V. Det eneste som mangler før ferdigstillelse er markering av spenninger, ettersom fargekoden på polene er feil.

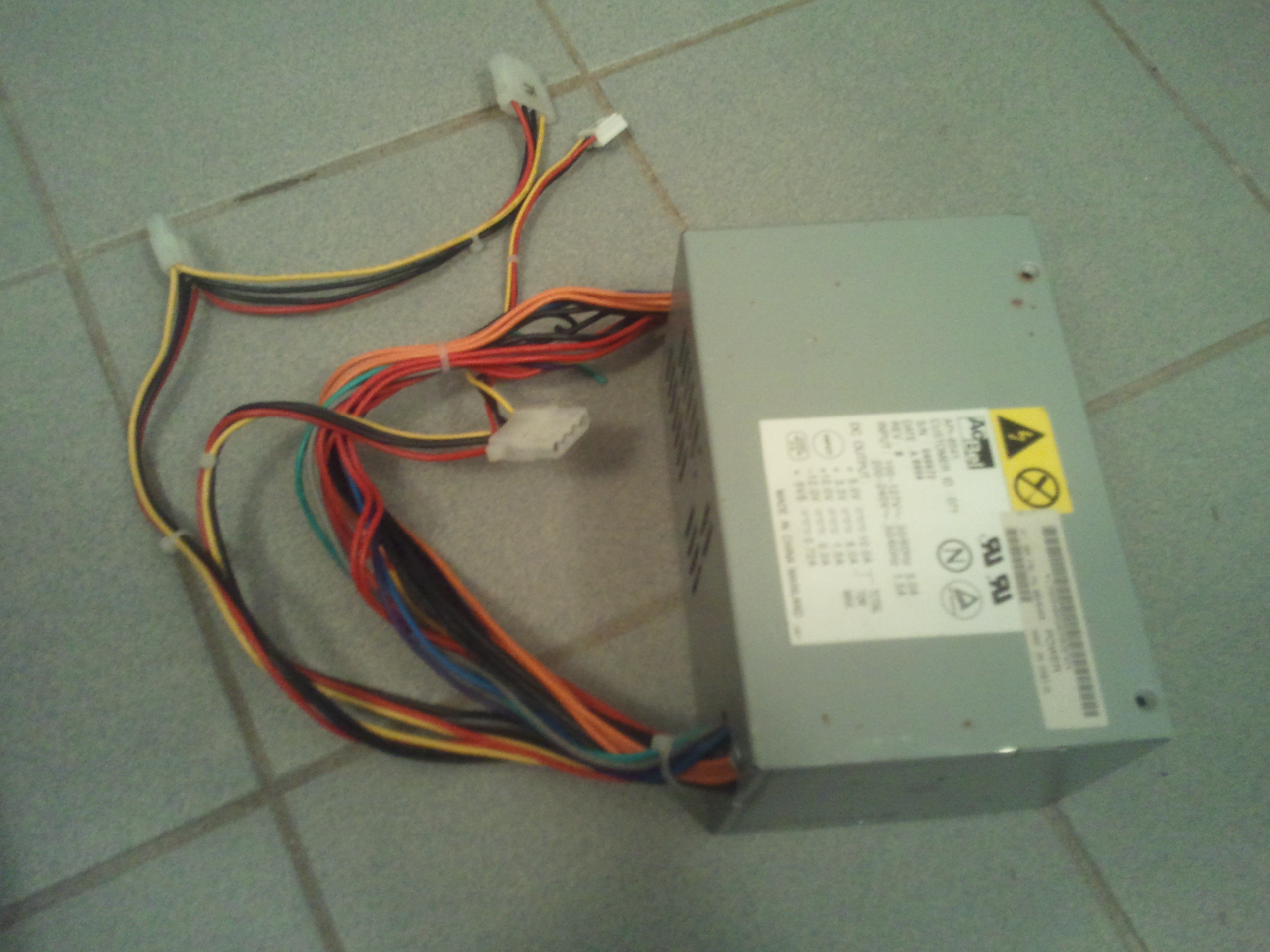

Emnet som skal få gjennomgå

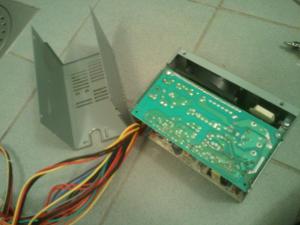

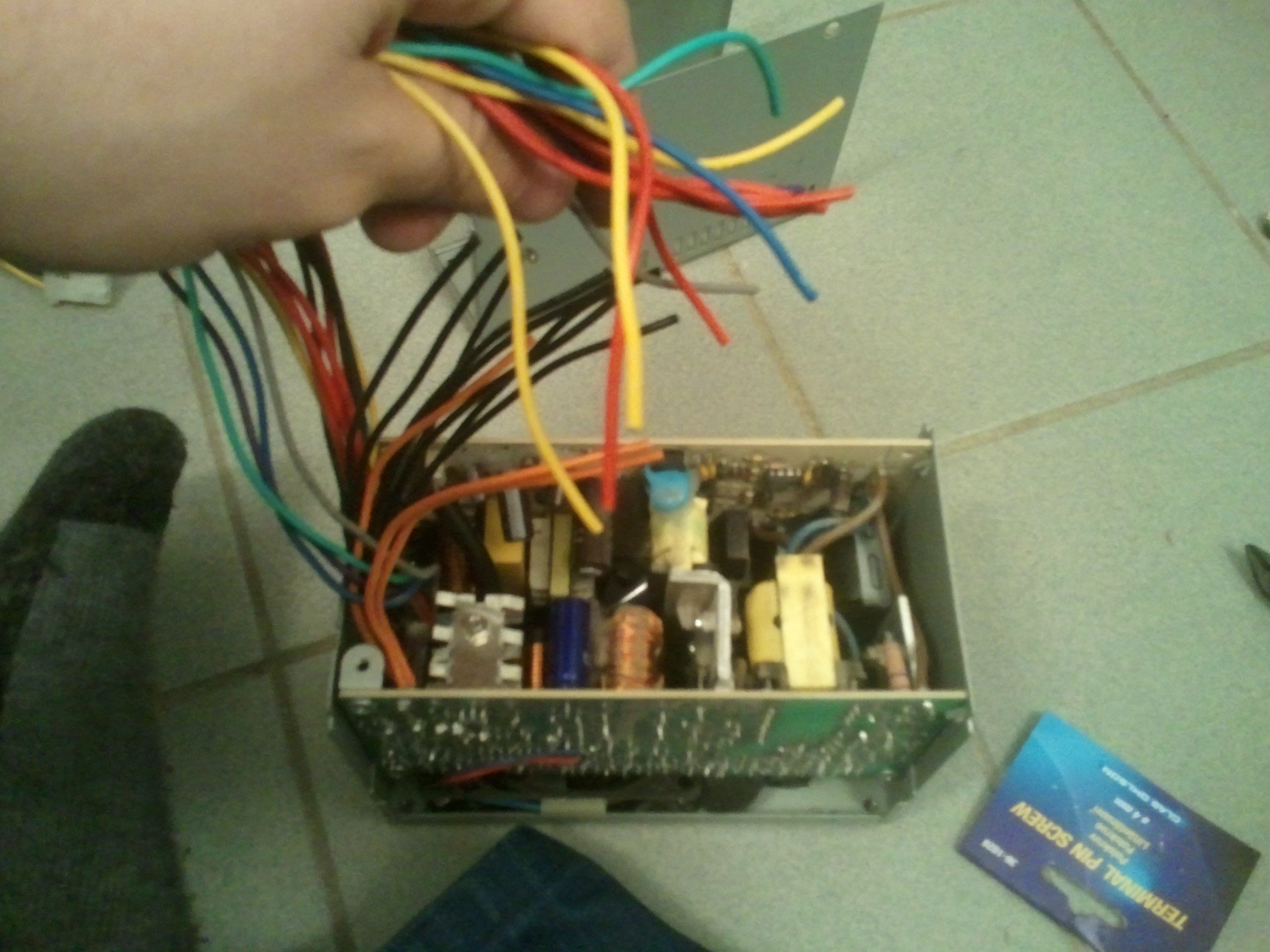

Skallet er skrudd av

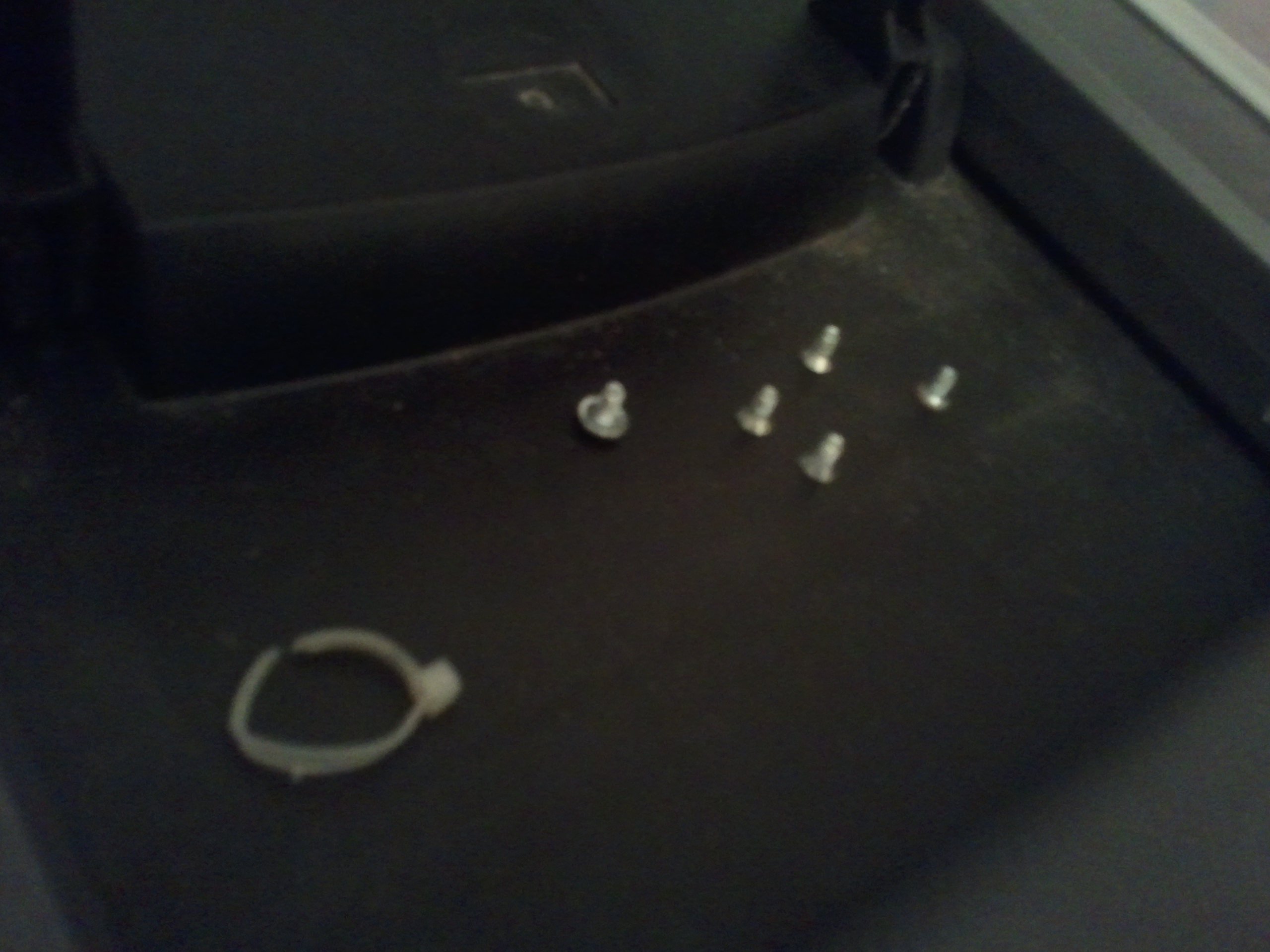

Det er viktig å ha kontroll på skruene sine.

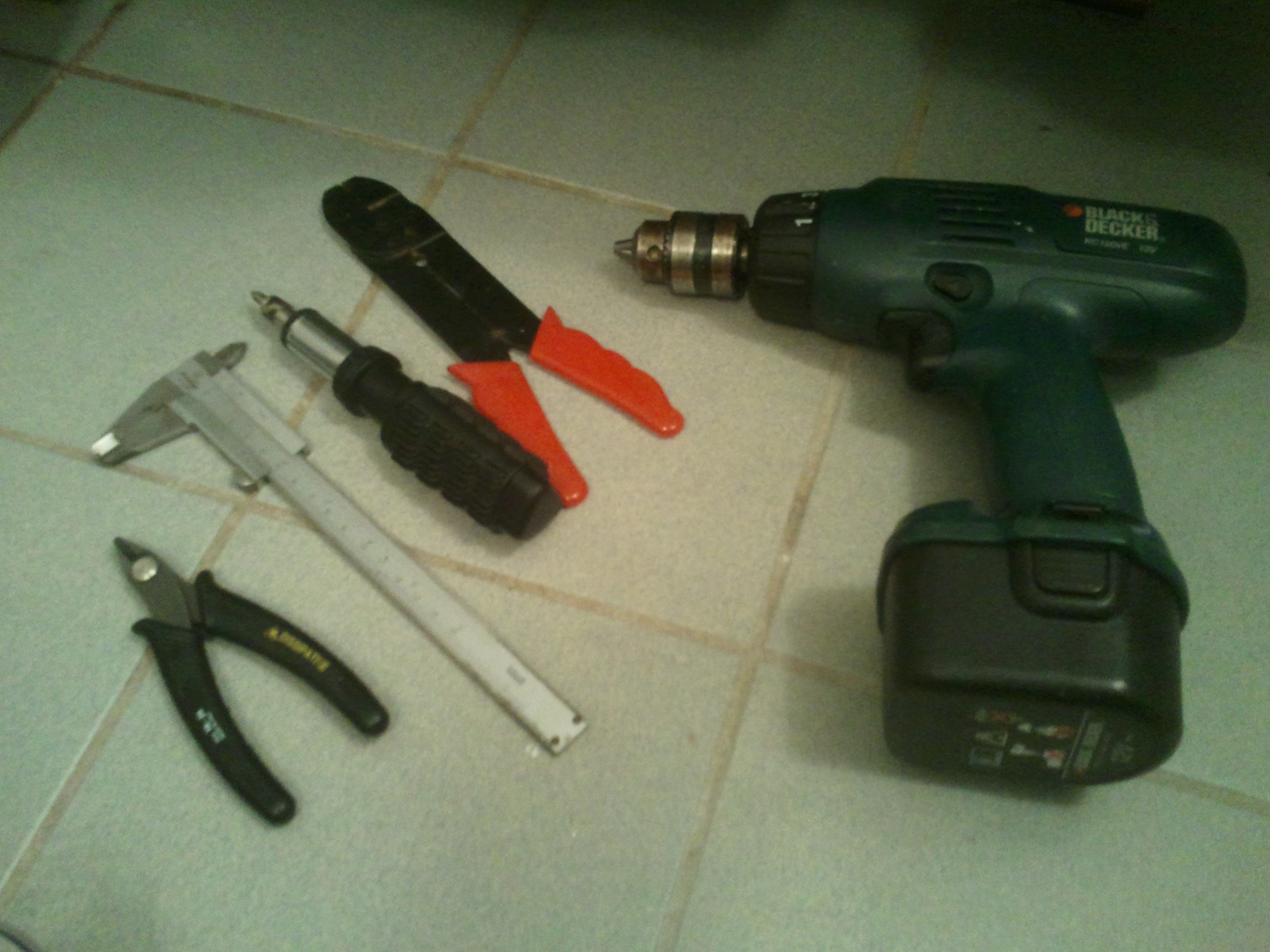

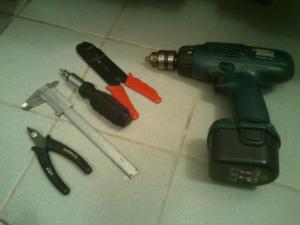

Verktøy må en ha!

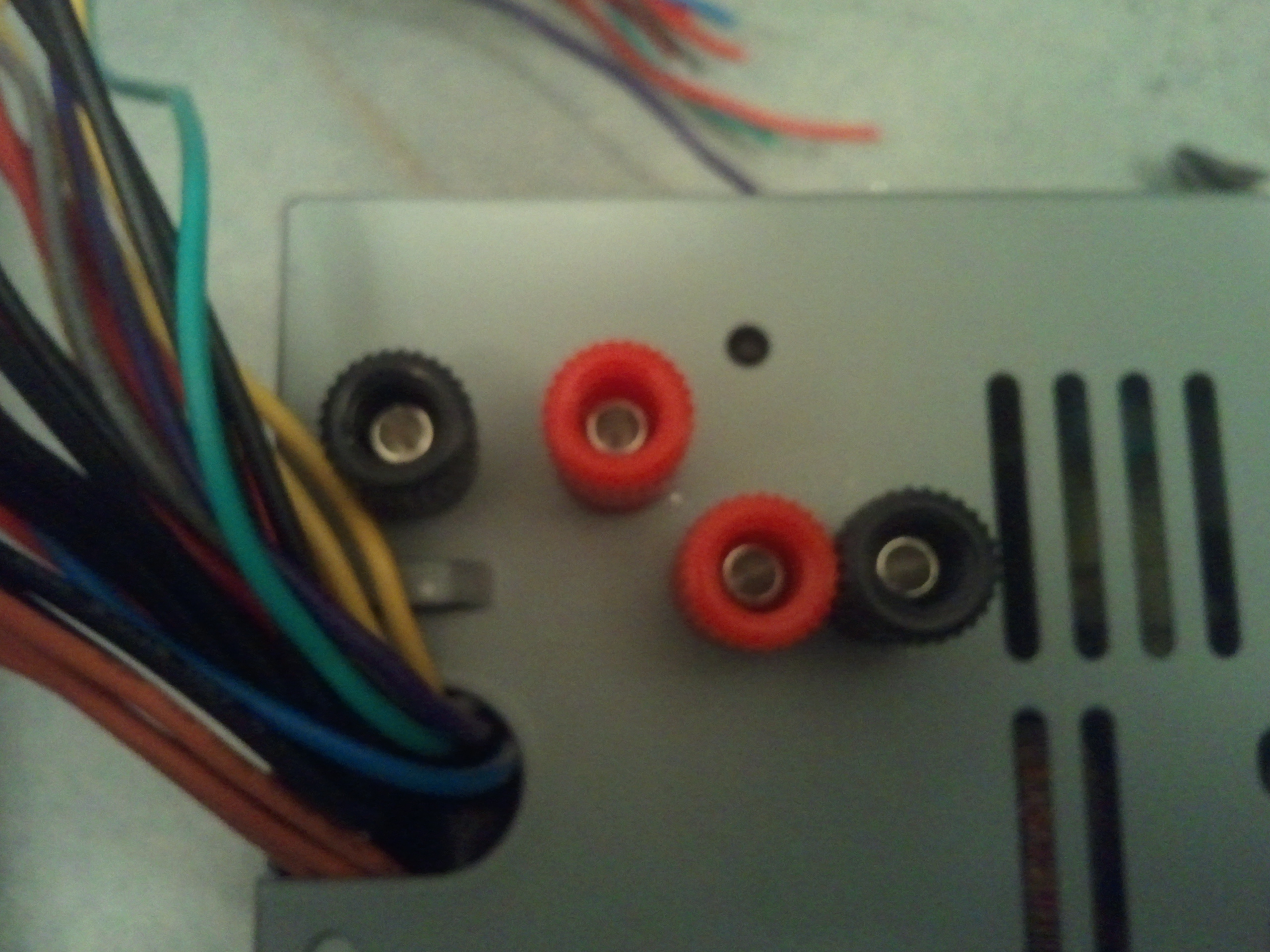

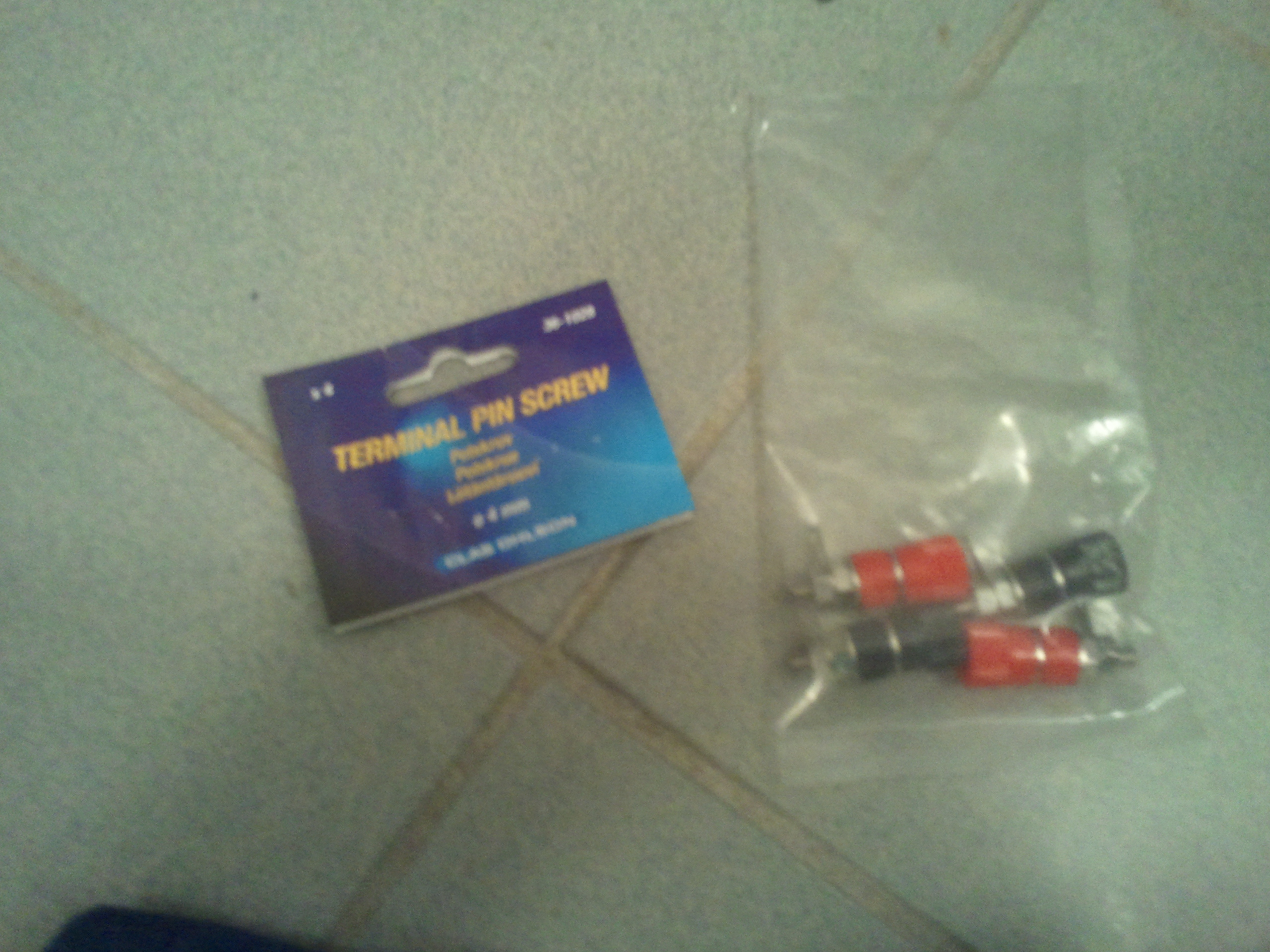

... og polskruer



Nysgjerrig katt er obligatorisk



Kabelrot

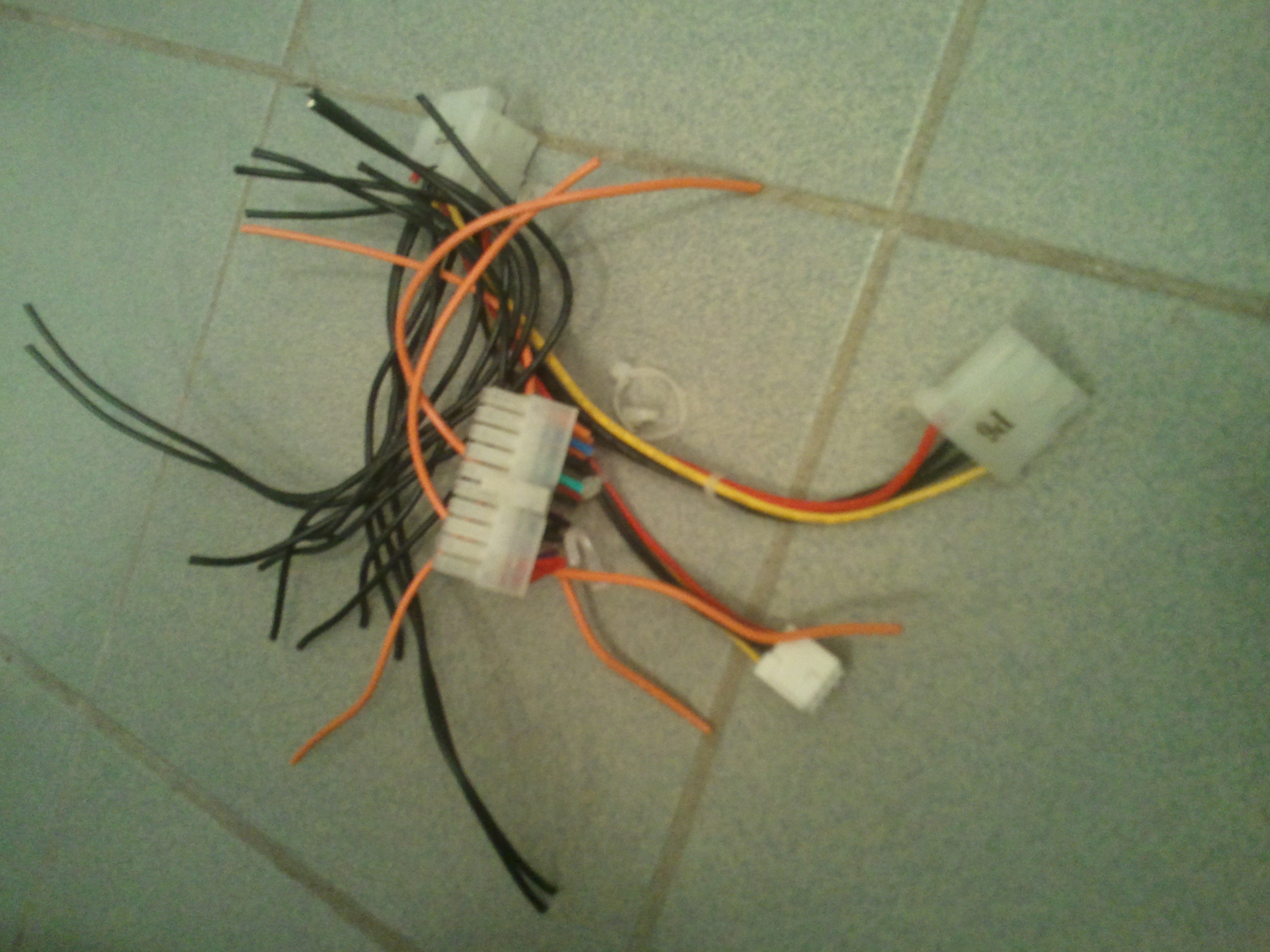

Ferdig klippet



Måling...

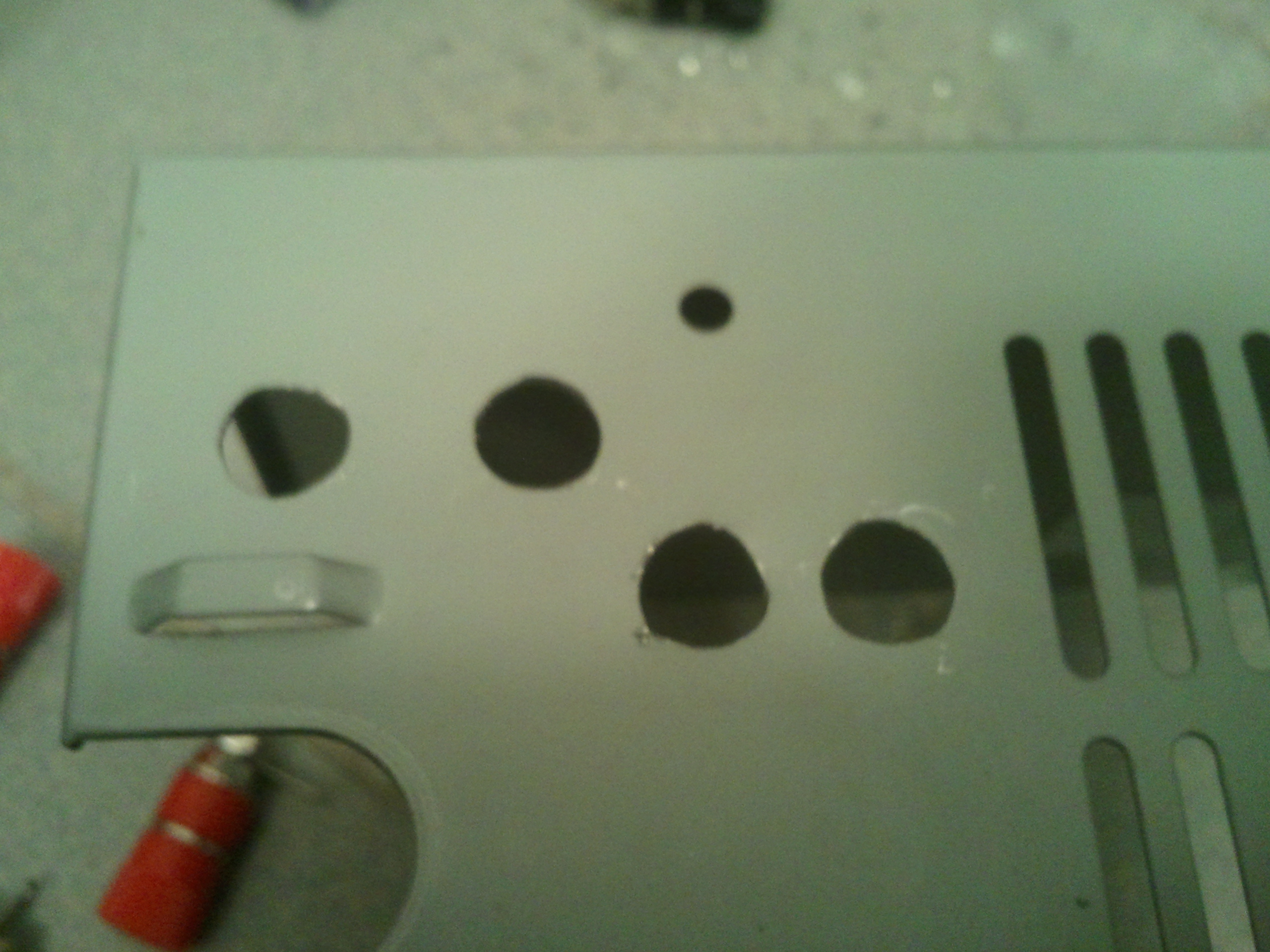

Boring...

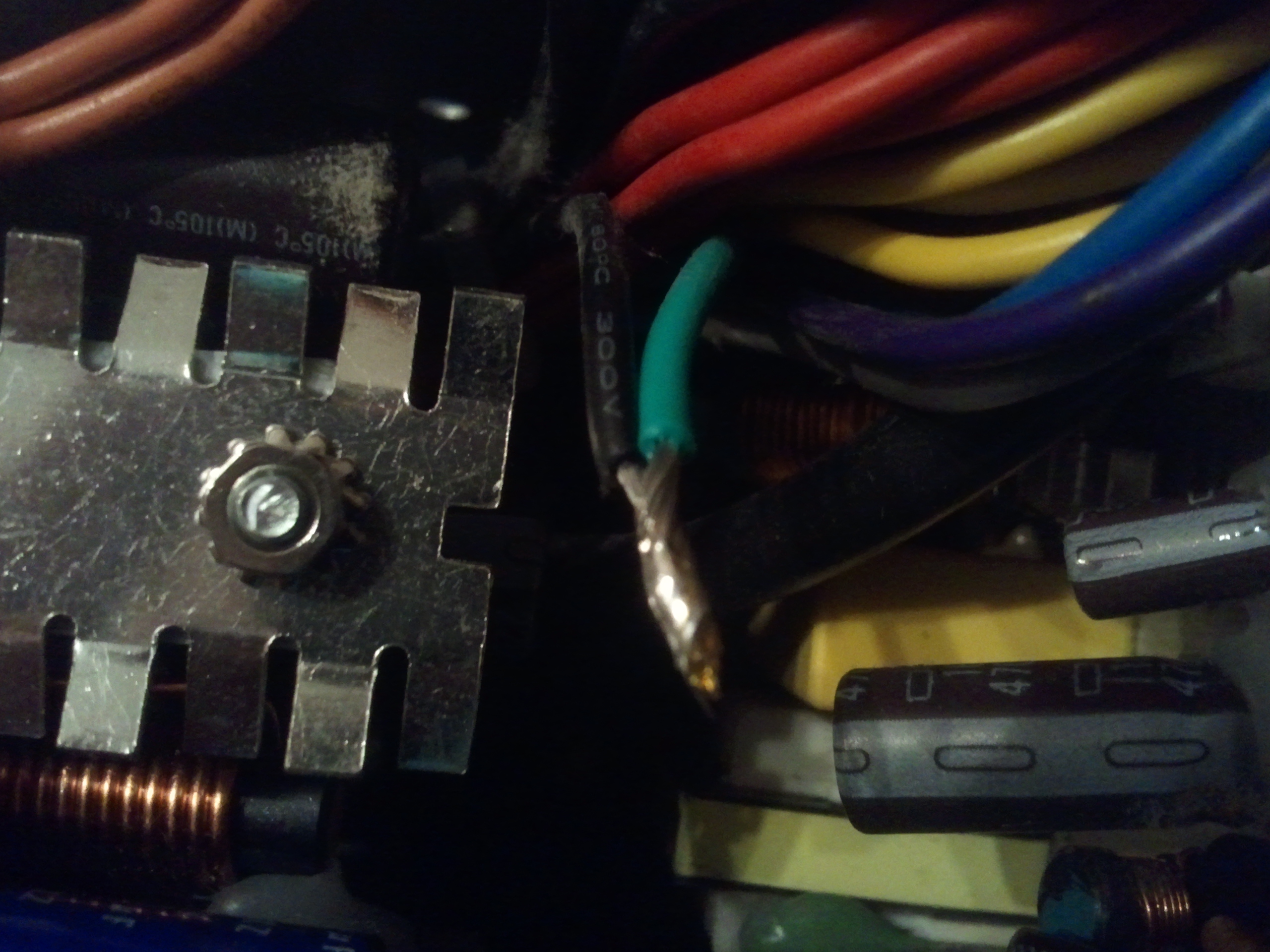

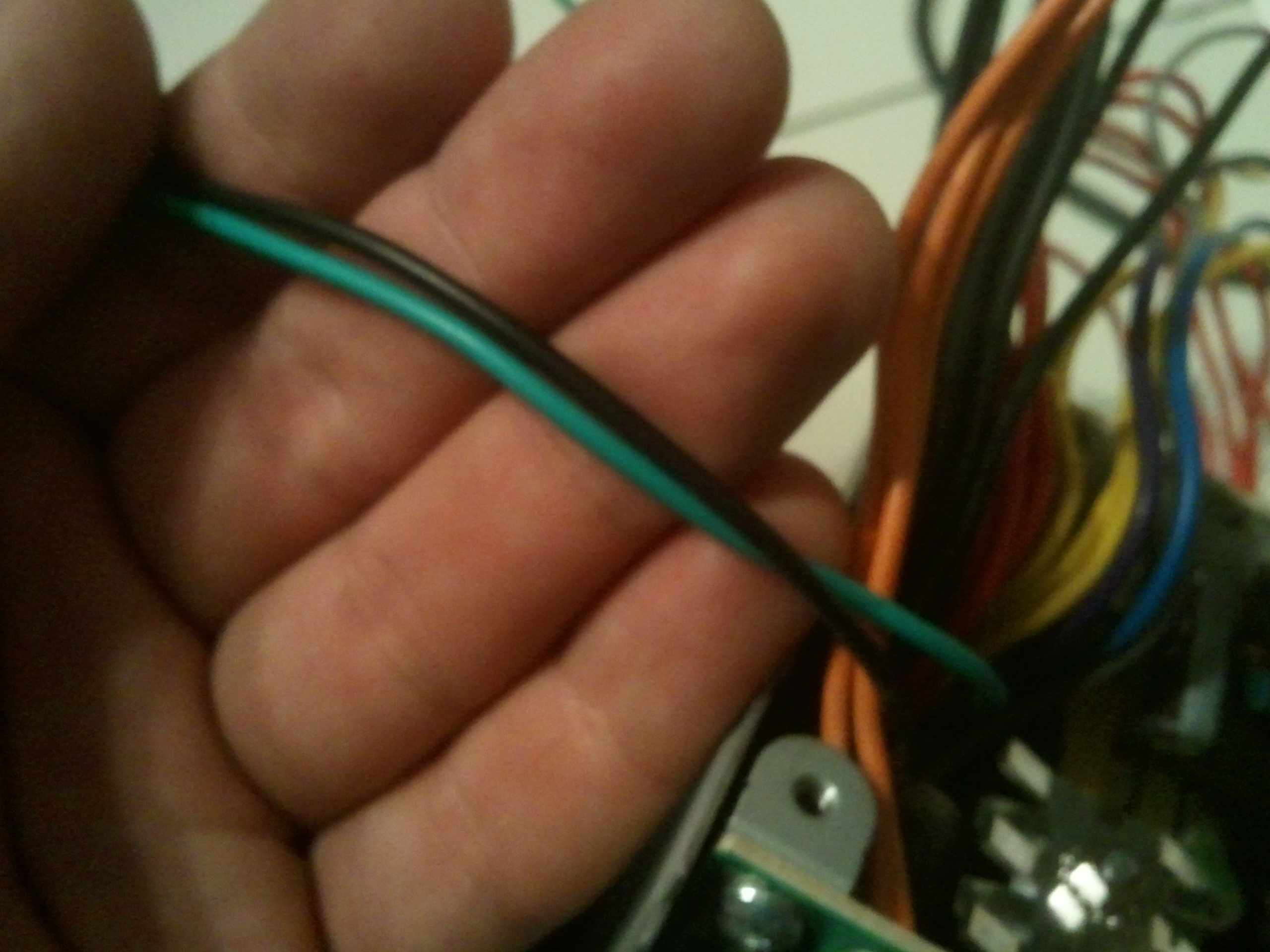

Grønn og svart må kobles sammen for at strømforsyningen skal starte.

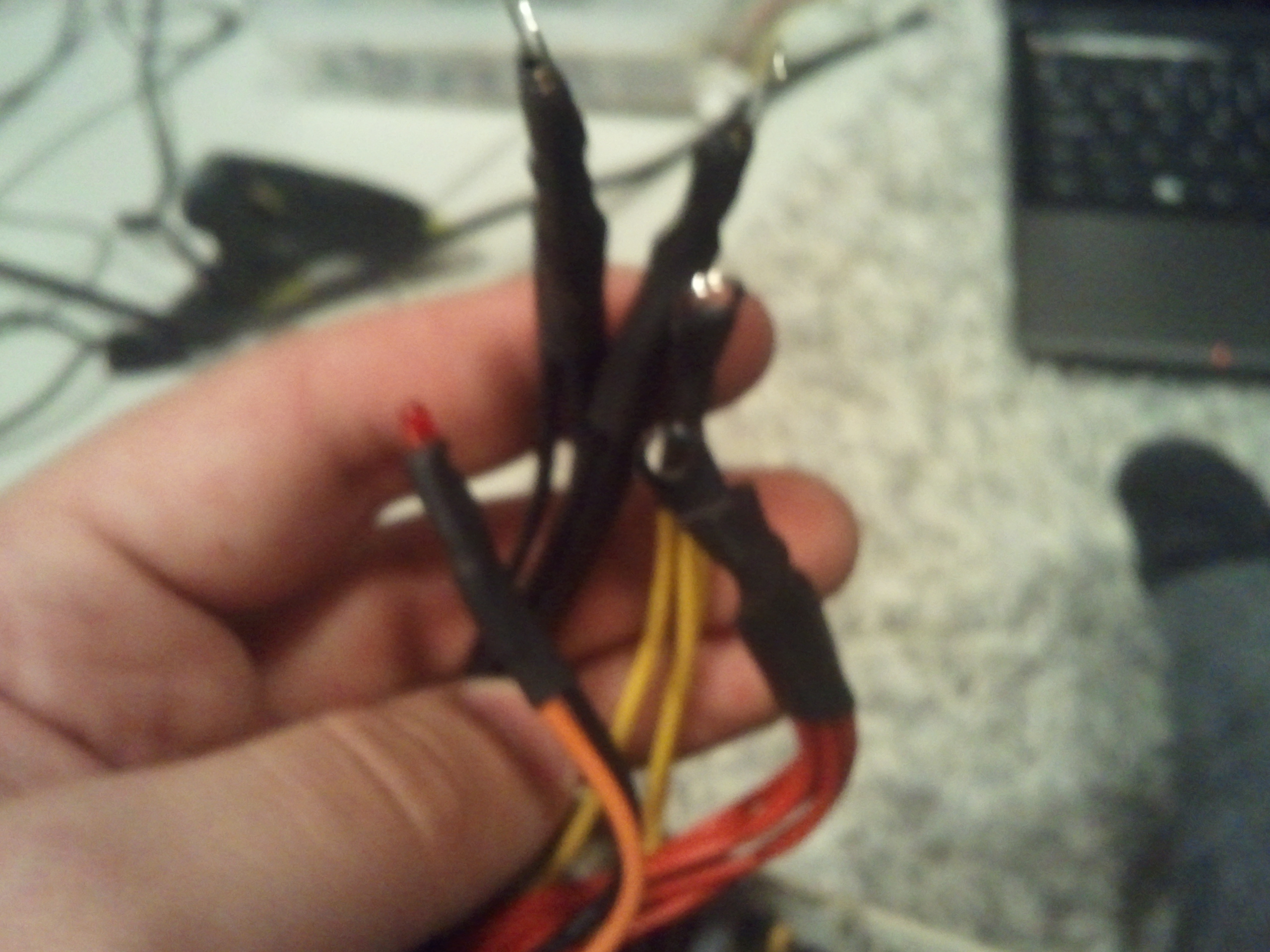

Krympestrømpe. Elektrikerteip er for kommunister.

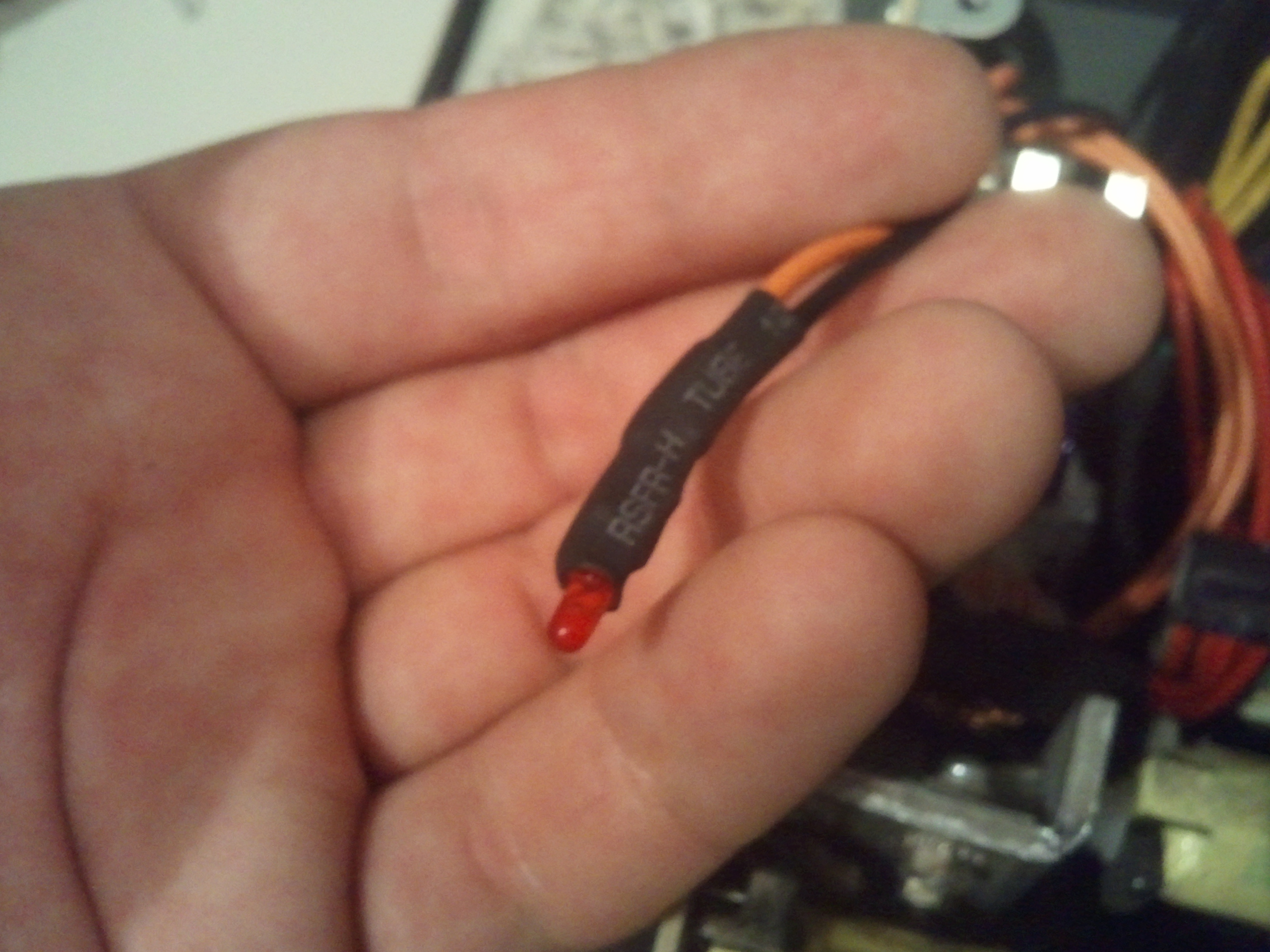

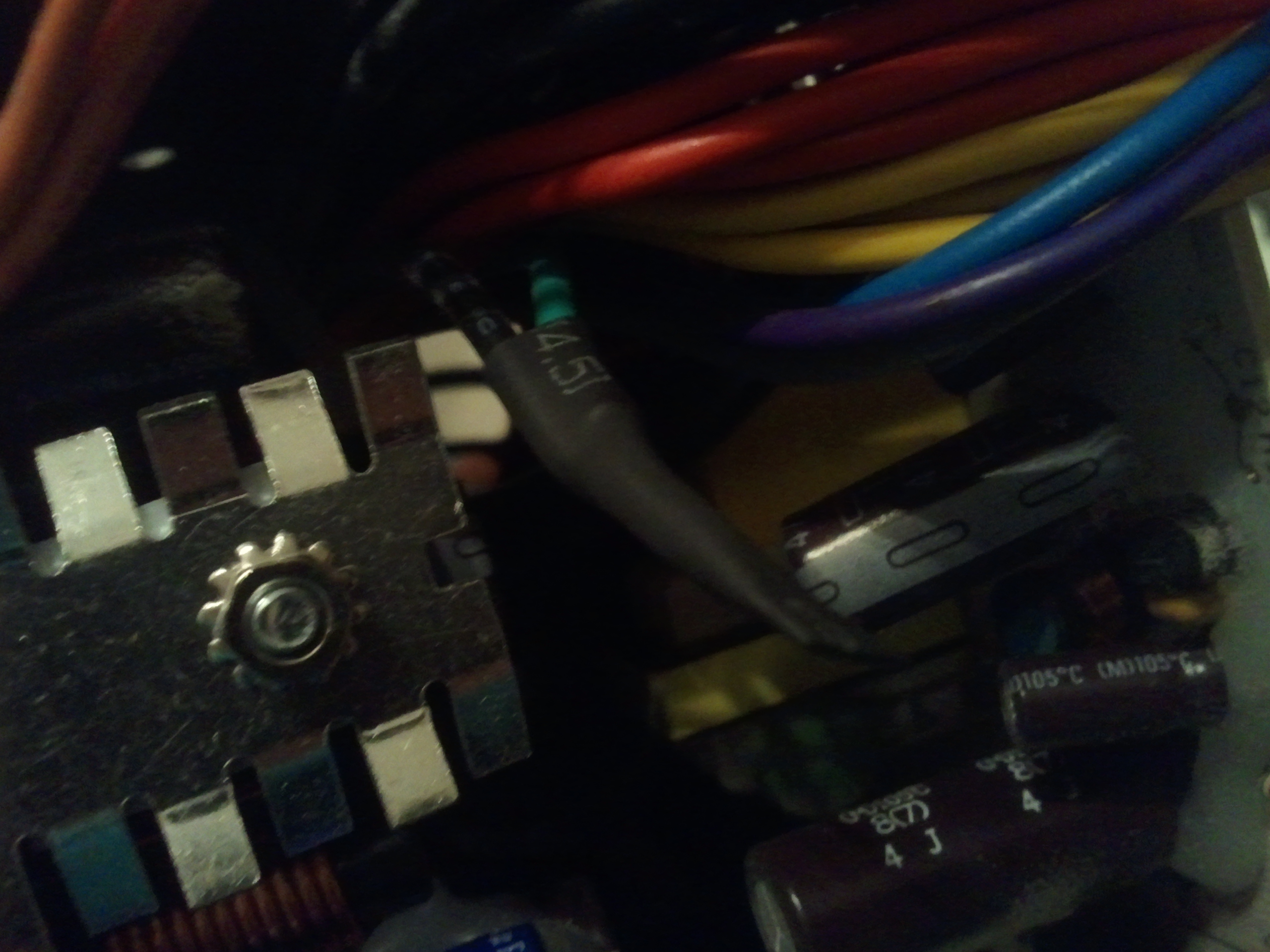

LED koblet på 3.3V for å vise at PSU-en er på. Kjekt å ha hvis man hører på musikk og ikke hører viften.



Ferdig loddet.

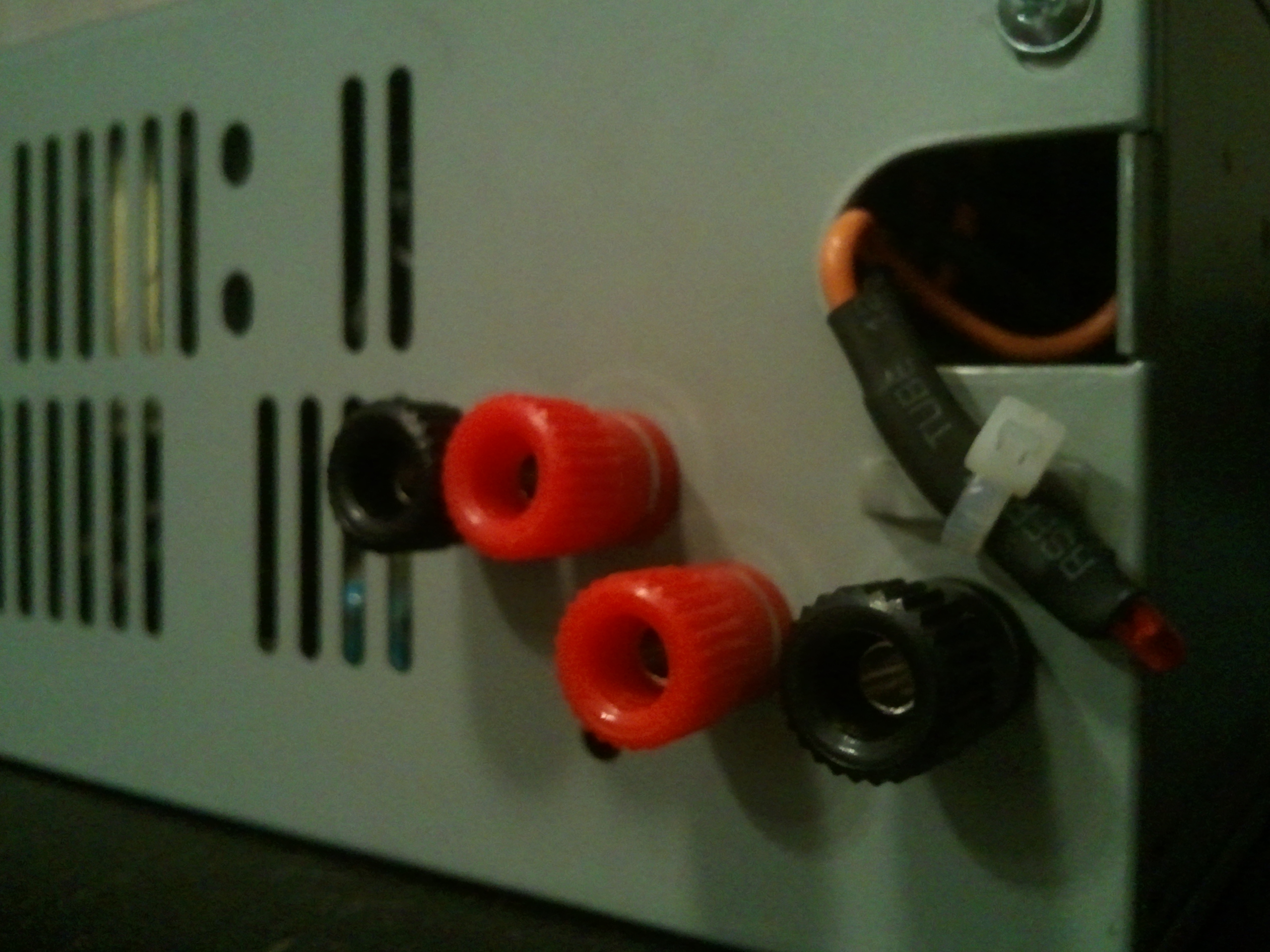

Forsiden. Mangler merking av spenninger.(Fikser neste gang jeg er ved en Dymo)

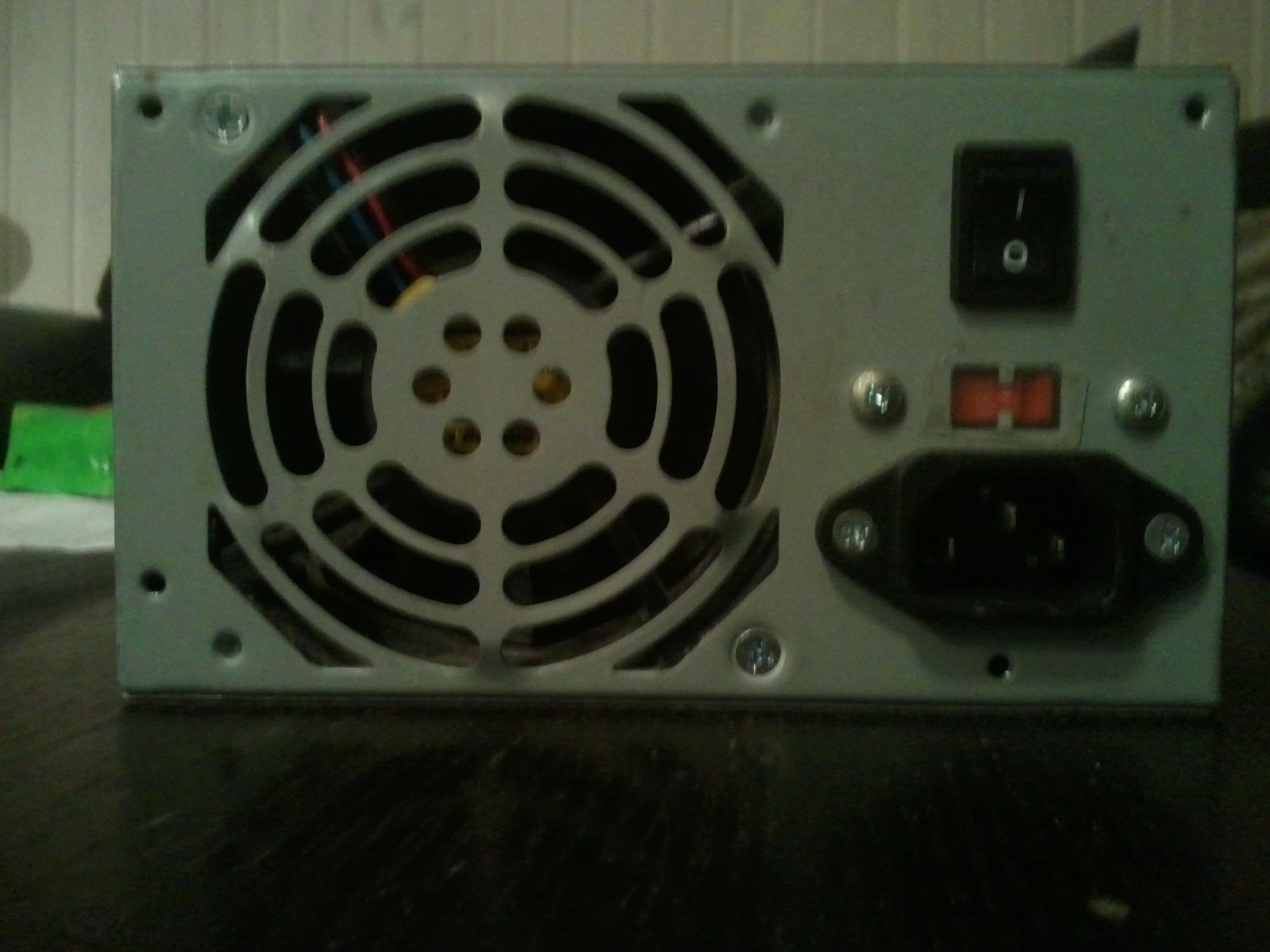

Baksiden. PSU har praktisk AV/PÅ-knapp



Nå mangler jeg bare å ulve et par-tre banankabler og krokodilleklemmer, så har jeg en fullt fungerende LAB-psu! Utrolig kjekt å ha! :-)

[konduktans]

Jeg reserverer denne posten i tilfelle jeg vil si noe mer.



Kom gjerne med kommentarer i denne tråden! @mod: Det går vel greit, da dette er mer en guide enn en arbeidslogg? *kremt* sticky *kremt*.

[funkweb]

Genial guide, hva med å legge til en dimmer som regulerer volten samt en digital display som viser hvor mye volt du bruker. !?!

[konduktans]

Fullt mulig det. Men til mitt bruk(testing av pcdeler) fungerer den flott. Spenningen sjekker man lett med multimeteret :-)

[funkweb]

Fullt mulig det. Men til mitt bruk(testing av pcdeler) fungerer den flott. Spenningen sjekker man lett med multimeteret :-)

Sorry ja det kan du. Det jeg mente egentlig var å montere en slags LCD display som viser amper. !! Hvor kobler du den til da?

Endret 12. juni 2014 av funkweb

[funkweb]

ja begynner og bli en stund siden sist kommenterte denne.

Isteden for å prøve å lage en så kjøpte jeg meg:

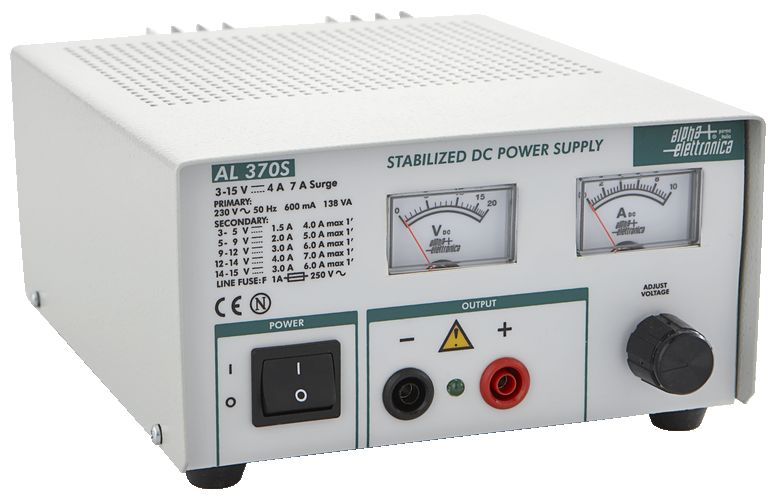

Attan Powersupply
