[Løst] HJELP! Fagprøve. Motoroppgave!

[Daniel Hovden]

Hei, holder på med fagprøven i elektro og har fått en motoroppgave.



oppgaven er som følgende:



Oppgave 10





Smøregrav





En smøregrav på en bensinstasjon skal ha lys og vifte/avtrekk.

Anlegget skal koples slik at når vi trykker på lysbryteren så skal først viften starte. Etter ca 10 sek skal lyset tenne.

Dersom ikke vifta starter, pga motorvernet har slått ut, så skal ikke lyset tenne.



Når lyset blir slått av så skal vifta svive i 15 sek før den stopper automatisk



Det skal bygges et styreskap med brytere og lys i døra/tavlefronten.



Det skal brukes en 3fas asynkronmotor.

En trykkbryter for lys på og en for lys av.

Et lys for vifte på og et lys dersom motorvern har slått ut.

Det skal monteres en lampe på vegg som simulerer lyset i smøregrava



Anlegget skal lages så reelt som mulig, slik at dette kan leveres til en kunde.

Nødvendig dokumentasjon.

Det skal monteres inn betjeningsorganer slik at sikkerheten blir ivaretatt under drift og vedlikehold.

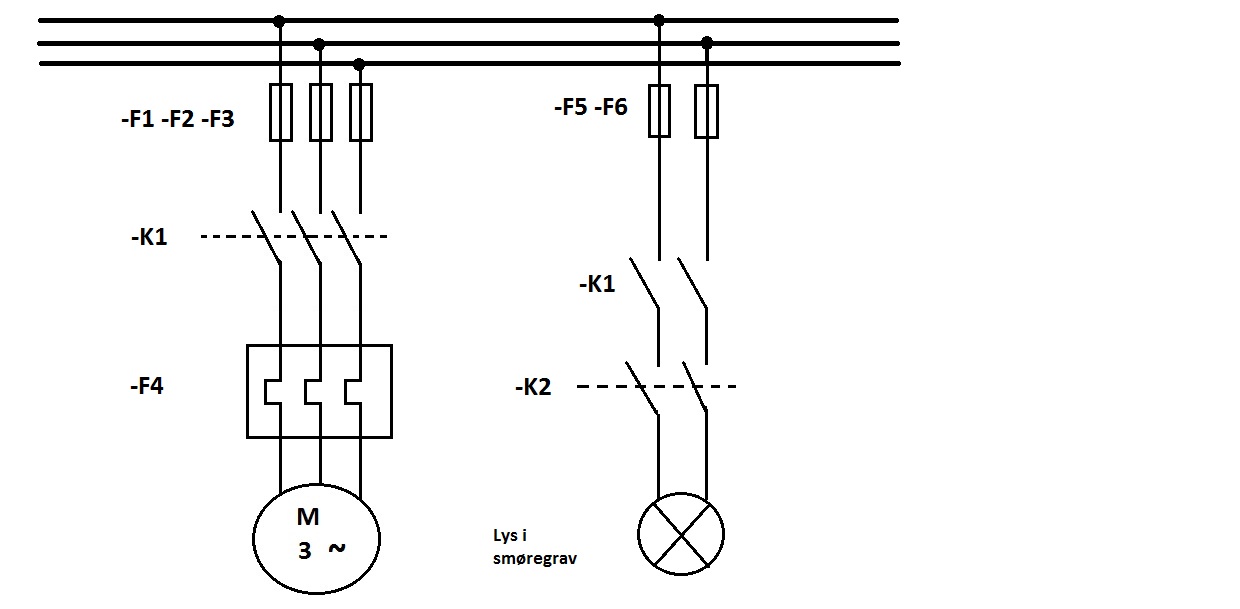

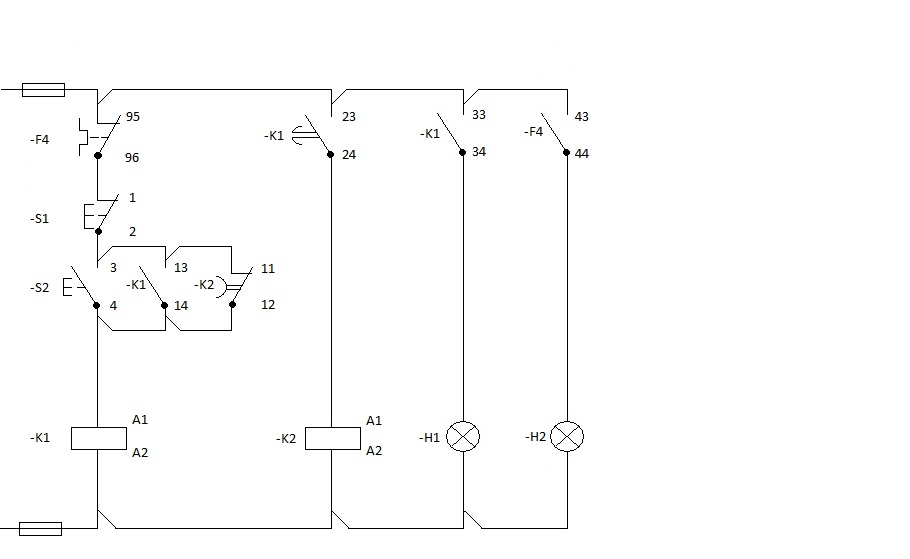

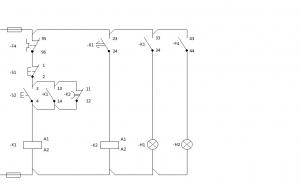

Har da lagt hovedstrømskjema og styrestrømskjema. Ser dette riktig ut??

[Zeph]

Nei, det ser ikkje riktig ut.



Når du trykker vil K1 miste spenninga, men så fort du slepp vil den legge inn igjen fordi K2 11/12 ligg inne. Då vil K1 trekke på nytt og halde seg sjølv med K1 13/14.



Det ser litt snodig ut med to kontaktorer i serie som styrer eit lys. Med eit hjelperelé og to ville det blitt meir oversiktleg og lettare å lese. I tillegg vil du kanskje ha sjans for at det fungerer.

[Daniel Hovden]

Oi, ser den ja, men må jo ha en kontaktor til viftemotoren?

har ikke jobbet mye med motoranlegg ser du, men hvordan ville du gjort det da?

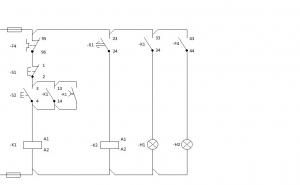

EDIT: ser dette mer riktig ut?

Endret 17. april 2011 av Daniel Hovden

[Zeph]

Oi, ser den ja, men må jo ha en kontaktor til viftemotoren?

har ikke jobbet mye med motoranlegg ser du, men hvordan ville du gjort det da?

Motoren må ha hovedkontaktor ja, men du kan bruke hjelperelé til å styre kontaktoren, når den slår inn og ut. Då kan du legge opp styringen så du slepp at både K1 og K2 ligg på hovedstraum til lyset.



Edit: Det vil ikkje fungere med K2 i serie med K1 på den måten.

Endret 17. april 2011 av Zeph

[Daniel Hovden]

Hvordan blir koblingen tegnet da??

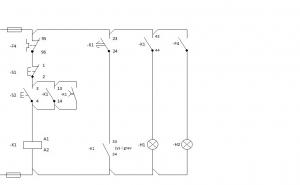

EDIT: slik som dette??

Endret 17. april 2011 av Daniel Hovden

[BigJackW]

På den der vil du få full kortslutning når du legger in -K1.

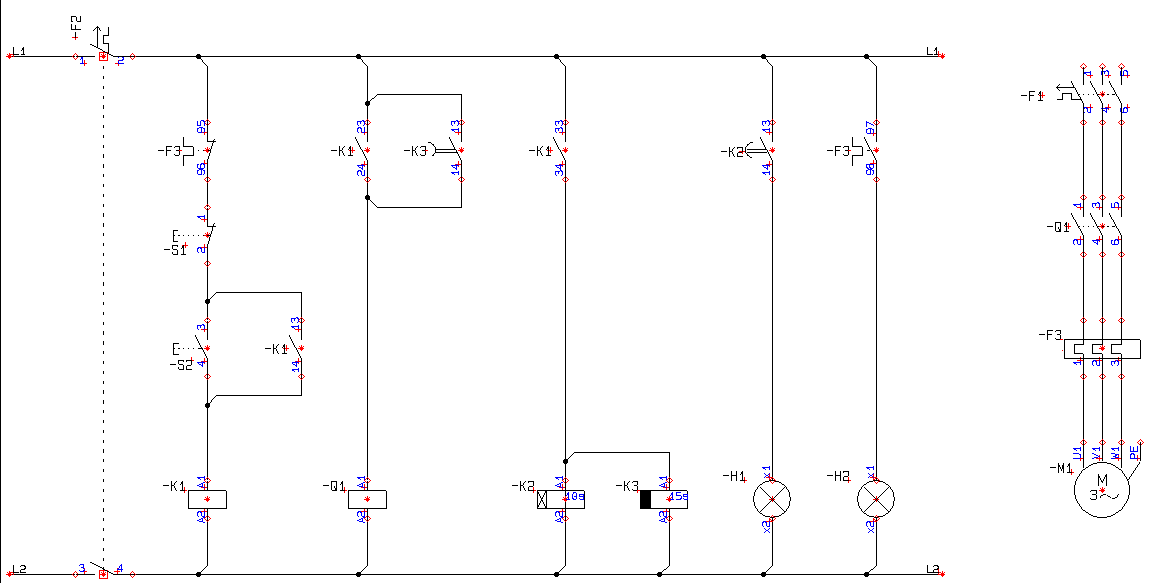

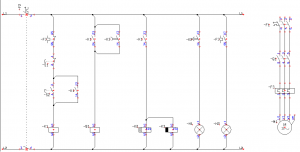

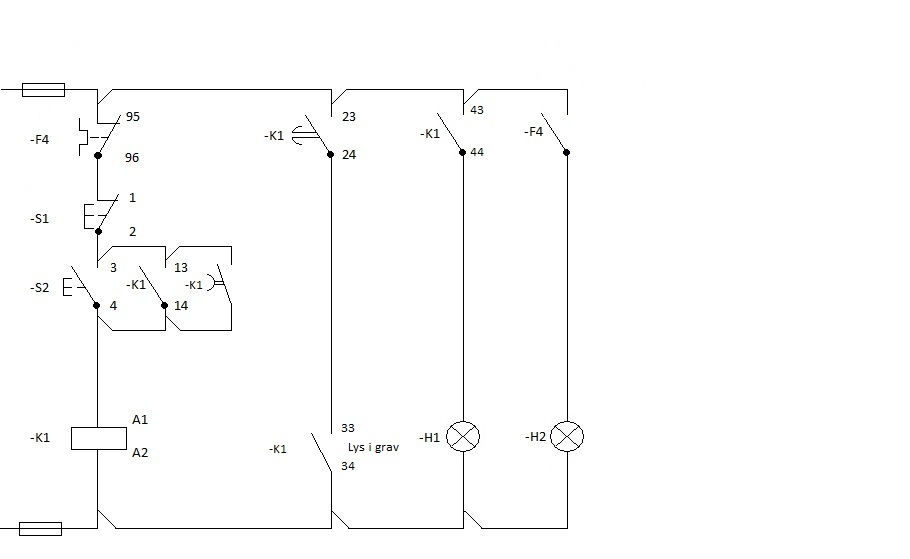

Tror det kan løses på denne måten. Legg merke til at jeg har to forskjellige tidsrelér; 1 forsinka inn og 1 forsinka ut. Er ikke sikker på om du får tidsrelé der man kan bruke begge funksjonene samtidig, ihvertfall ikke når du skal ha to forskjellige tidskonstanter.



-K1 er et vanlig "hjelperelé" med arbeids og hvilekontakter.

-Q1 er en kontaktor som tåler større strømmer over hovedkontaktene.

-K2 er et forsinket-inn relé

-K3 forstinket ut

-H1 lampe for smøregrav

-H2 lampe for utløst motorvern



Mulig man kan droppe -K1:23-24 på -Q1 og bare beholde forsinka-ut kontakten fra -K3.

Endret 18. april 2011 av BigJackW

[Daniel Hovden]

men hvor blir det lyset kobles inn her da?

[BigJackW]

Se på skjemaet.

[Daniel Hovden]

Ja, men det mangler jo ut til lyset i smøregraven?

[BigJackW]

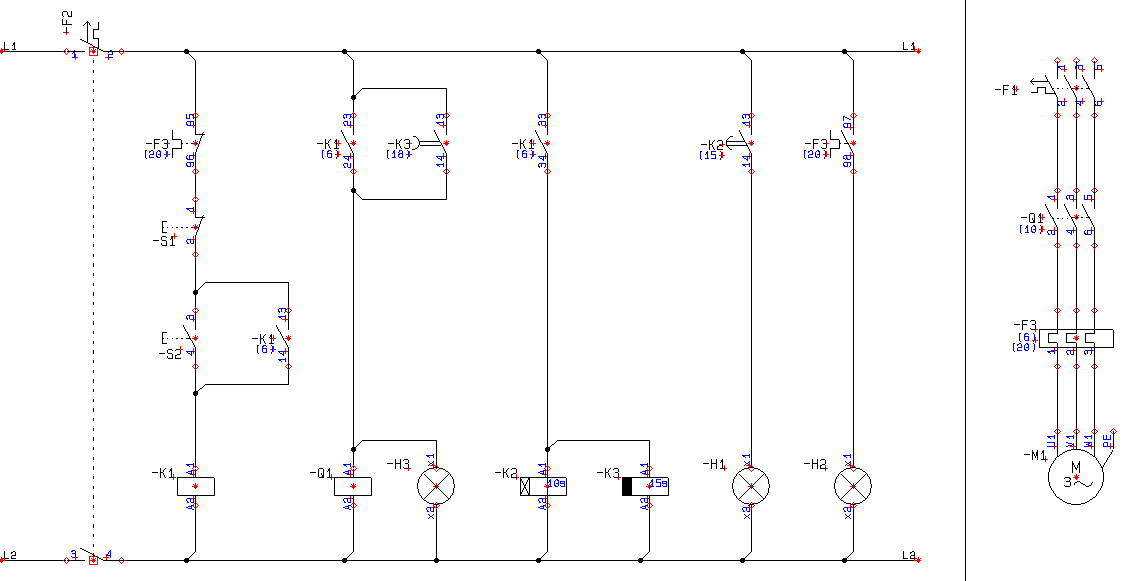

I see. Smøregrav lyset er -H1. Sleng på -H3 i paralell med -Q1 for driftslyset til vifta.



Akkurat dette er vel noe du egentlig burde ha kunskap til å fikse selv tho.

Endret 18. april 2011 av BigJackW

[Daniel Hovden]

Ja vet det men så ikke helt hvordan du tenkte

TUSEN TAKK BTW



EDIT: hadde det vært mye bry for deg og slenge den på? ser du har sånn et flott program til og lage tegninger

har bare paint jeg...

Endret 18. april 2011 av Daniel Hovden

[BigJackW]

[Daniel Hovden]

Igjen, Tusen Tusen takk
