Liten update.



Jeg har satt prosessor, ram og skjermkort fra spillpcen til G5-en, og ryddet litt inni kabinettet(det er fortsatt ikke ryddig nok). Vannkjøling er montert på E8300, og den er (foreløpig) klokket til 3,4 GHz med veldig kurante temperaturer. Viften på radiatoren går på laveste RPM, og temperaturen er rundt 25 grader idle og 42 grader load. NB og skjermkort er alt for varmt, siden NB mangler vannkjøling(det er en passiv kjøler, og det er kun en 140mm vifte i kabinettet, bak radiatoren), og skjermkortet får nesten ikke luft pga en IDE-kabel.



Legger ved litt OS screenshots.

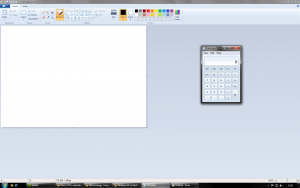

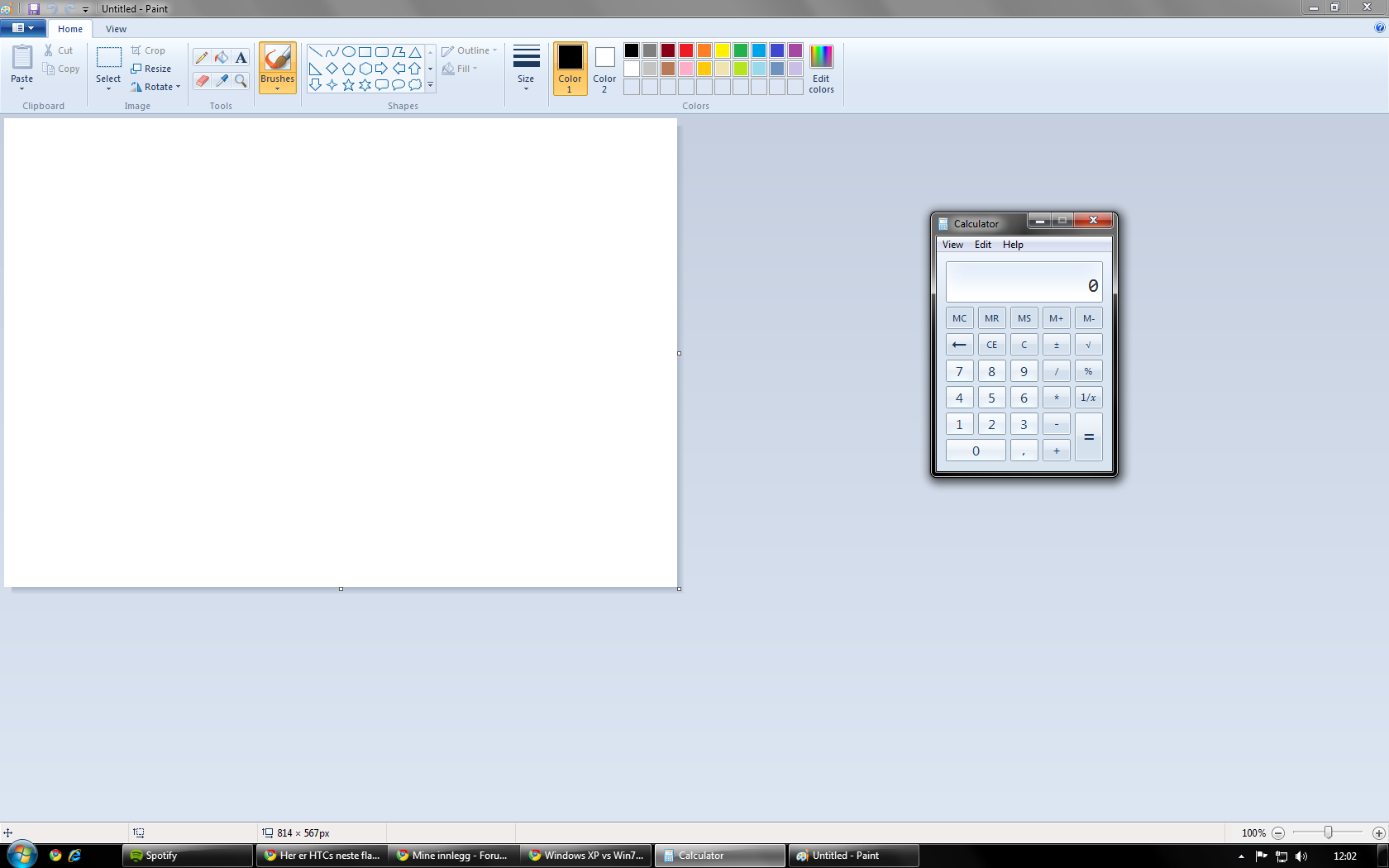

De av dere som browser mye på forumet, har kanskje sett denne. Jeg kom frem til at det ultimate for meg er windows 7 med en blanding mellom XP- og Vista-utseende. Bildet viser at jeg fikk til det ganske så bra :-)

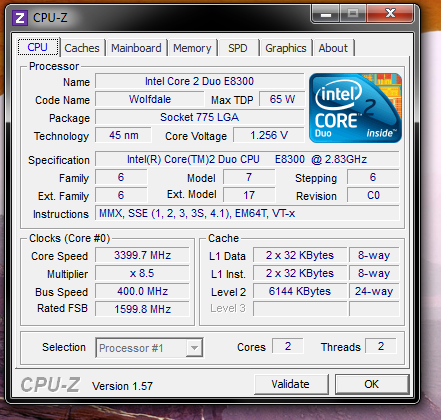

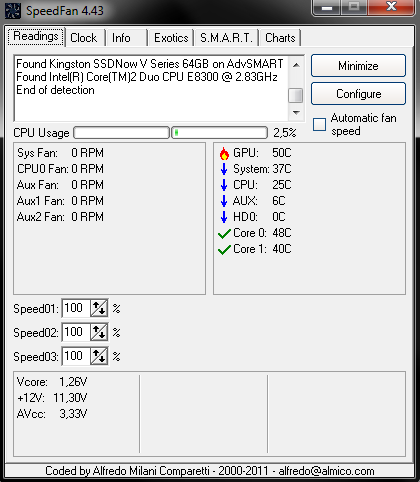

Forsiktig overklokking.

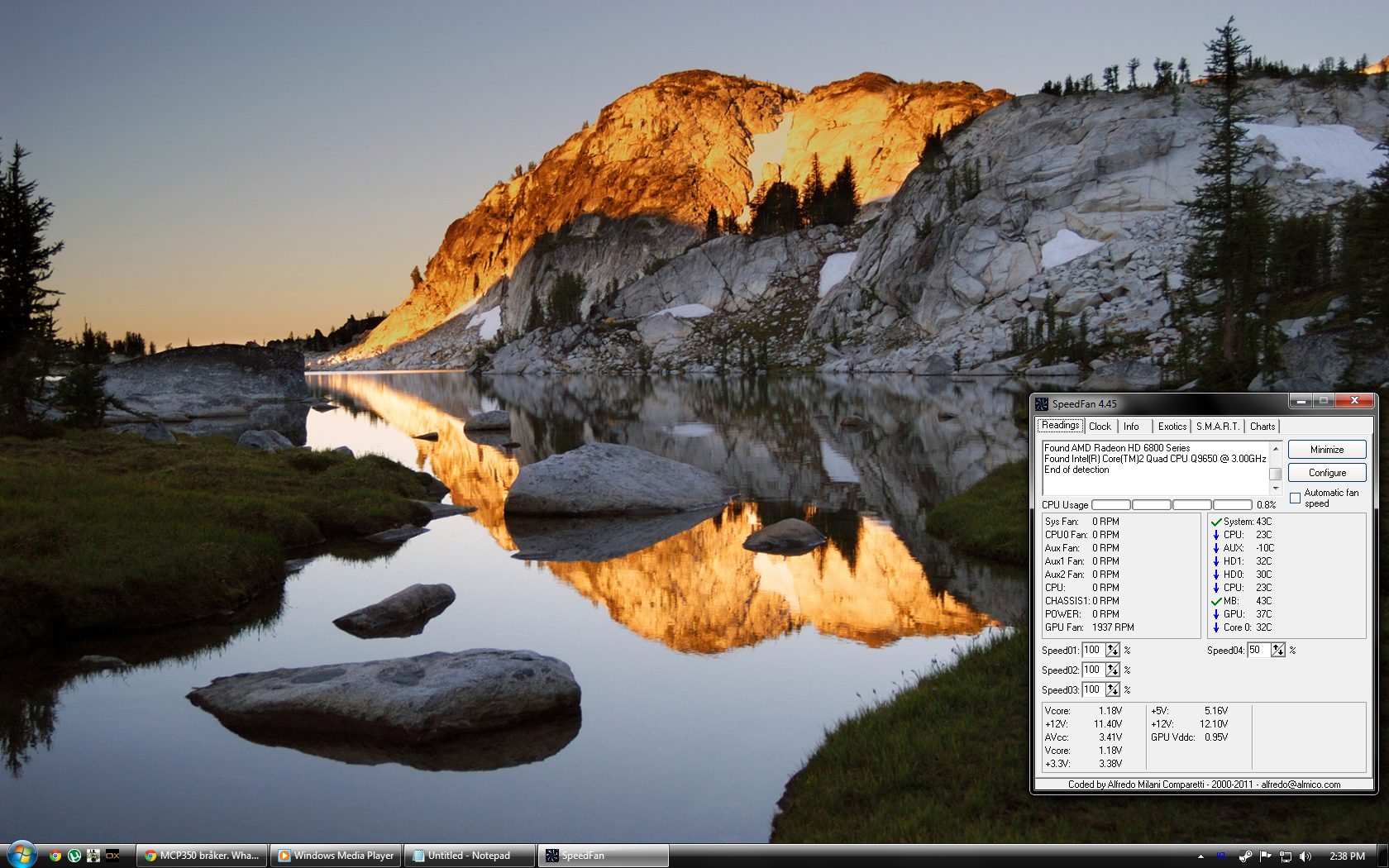

...og snille temperaturer. Det er som dere kan se idle-temp.



Kjørte Prime95 en times tid i går, og gikk ikke over 45 grader på laveste nivå på viften.





###################################################



Specs på maskinen er nå:

-Asus P5Q EM



-Intel C2D E8300 2.83 @3.4 GHz



-4 GB DDR2-800 MHz ram



-Nvidia GF GTS240 1GB (OEM)



-Kingston SSDNow! 64 GB MLC SSD



-Samsung F-ett-eller-annet 1TB disk til spill, programmer og filer



###################################################



Litt bilder av nåværende utseende:



Ehh, nei. Fant ut at jeg ikke har noen minnekortleser i denne maskinen. FAIL. Jeg får overføre hit og dit etterpå, og laste opp senere en gang. He he.



###################################################

Planer fremover



- Montere vannkjøling på NB (blir sendt i posten i dag, så kommer vel til uka)

- Finne på noe smart for å montere en kabinettvifte til

- Bytte ut viften ved harddiskene, ettersom denne bråker som f.

- Overklokke til 4 GHz

- Skaffe minnekjøler

- Overklokke minne





EDIT: Takk til Crazyjoey som donerte PSU-holder! :-)

Endret av conflict
Lenke til kommentar
Videoannonse
Annonse

Har klart å overklokke litt til. Den ligger nå på ca. 3,6GHz kontra 2,8 originalt. Kunne gjerne tenke meg å gå over 4, men hovedkortet har en FSB-vegg på ca. 420 FSB. Har googlet en del, og det ser ut som mange andre også har dette problemet. Det var en fyr som overklokket PCI-bussen til 110 MHz(fra originalt 100), og kom opp på 455 på FSB-en. Jeg har dog lest at dette gir stor sjanse for ødeleggelse av skjermkort/HDD?



FSB på 455 vil gi meg 3867 MHz på prosessoren kontra 3570 som jeg har nå, og det er ikke verdt risikoen av å mista data.



På den positive siden, kan jeg holde fine temperaturer, og holde spenningene nede ved å ikke overklokke lengre.



Med min nåværende klokking, har jeg fått 26% høyere klokk på prosessoren, og jeg har økt minnet fra 800 MHz til 820.



Faktiske resultater av overklokkingen:

CPU-score i Cinebench 11.5 har gått fra 1.64 til 2.10 (til sammenligning har I7 860 5.06)



FPS i benchmarken til Cinebench 11.5 har fått fra 33.52 til 38.29. DVS en økning på nesten 5 FPS.



Synes ikke det er så ille :-)

Lenke til kommentar
  • 2 uker senere...

JEG HAR FÅTT MEG NY PROSESSOR !!!!!!!!!



Kule greier. Nå er Q9650 i hus, og jeg er veldig klar for å teste. Ser på cinebench-resultater at denne prosessoren har ca. dobbelt så høy regnekraft som min E8300. Det supre med det hele er at jeg får satt E8300 tilbake i XPS630'n, og dermed kan spille av 1080p på TV-en! :-)



I tillegg har Q9650 multiplier på 9, som gir meg bittelitt høyere klokk :-)

Lenke til kommentar

Testet nettopp Q9650 @3.0GHz i cinebench, og fikk følgende resultater:



E8300 [email protected] GHz:

CPU: 2.10

GPU: 38 FPS



Q9650 [email protected] GHz:

CPU: 3.57

GPU: 36 FPS





Med andre ord en markant økning på prosessorkraft. Satser på å kjøre Prime95 i natt, og se at den faktisk fungerer som den skal. Jeg ga kun 400 kroner for prosessoren, så det virker litt for godt til å være sant! I morgen kan det hende dere får resultater med 3,8 GHz. Vi får se :-)



EDIT: Gikk opp fra 6.4 til 7.3 på Windows Experience Index. Iflg. Microsoft, er SSD-en min flaskehalsen i systemet med bare 5.9. Wierd.

Endret av conflict
Lenke til kommentar
  • 4 uker senere...

Etter å ha føkka opp SSD-en min, så jeg meg om etter en ny. Valget falt på Corsair Force Series F115, da den har god pris, og overall god ytelse. I tillegg er den på 115 GB, som vil si at jeg kan ha både OS og spill på samme disk == win at life :D Den er bestilt fra MPX, og skal forhåpentligvis hentes i morgen ettermiddag.



Ellers, så så jeg igjennom alle 20 sider med gamle arbeidslogger i dag, og kom over denne. ( og denne, som jeg hadde glemt ). Jeg synes ikke akkurat at gjennomføringen er helt på topp, men den gav meg motivasjon til tusen. I stedet for én 380W PSU(som er litt for lite), hvorfor ikke ha to? Én som driver for eksempel vannkjøling og harddisker, og en som driver hovedkort og skjermkort!



Tankene mine kan beskrives med et enkelt ord: sukkerbit








Jeg har også fått chipset-kjøleren(vann), og har funnet ut at vannkjølingen min har for skarpe svinger på slangene, så da utnytter jeg nedetiden til å fikse opp litt.

Lenke til kommentar

Miniupdate. I påvente av SSD, skal jeg følge opp de små tingene som manglet da jeg først lagde maskinen. PSU, ledninger og vannkjøling på NB.

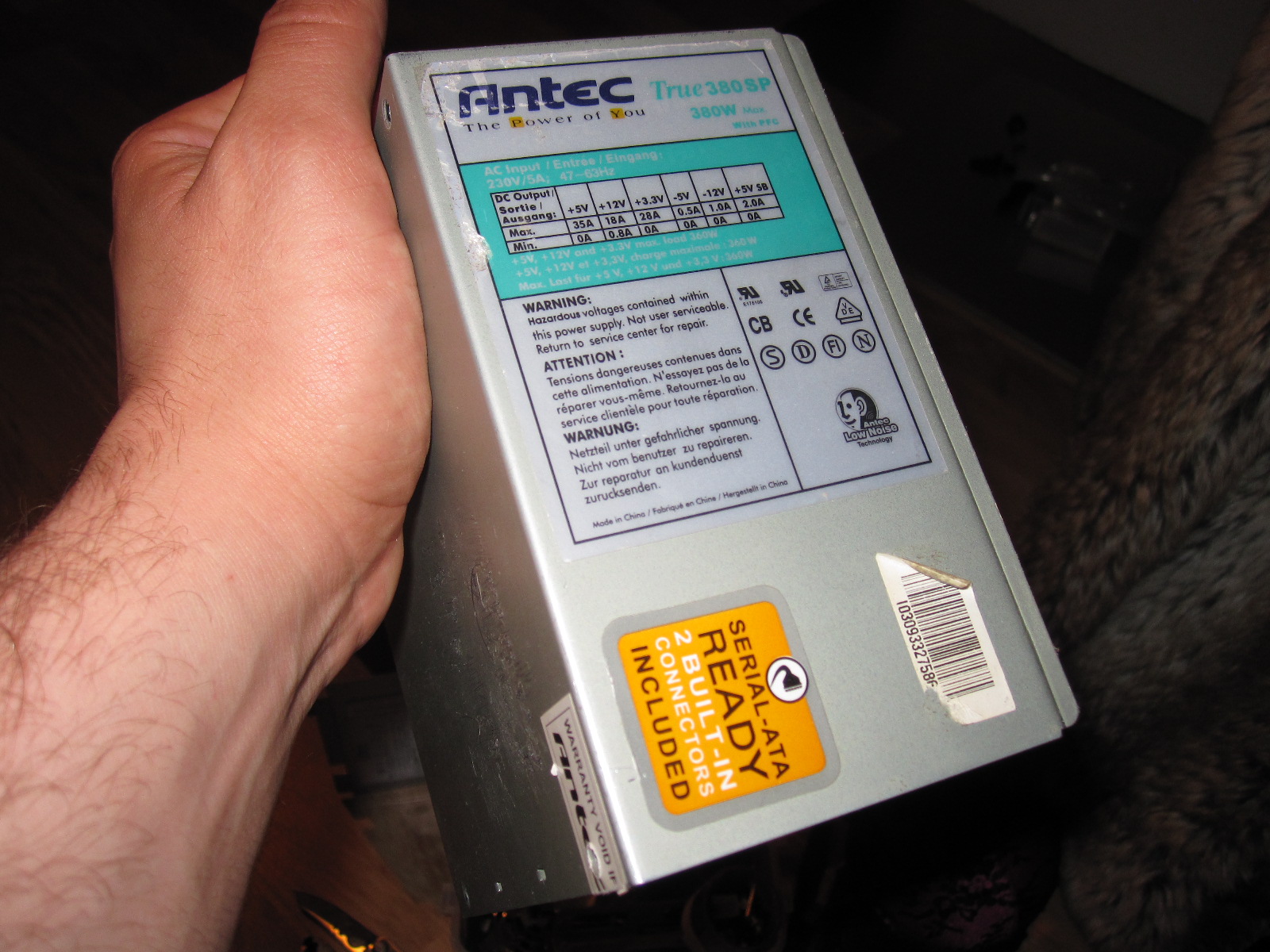

PSU: 380W er ikke akkurat mye. Og det er ikke særlig pent med ATX strømforsyning. Derfor kombinerer jeg to ~400W PSU-er i skallet til den originale strømforsyningen. 800W FTW!!

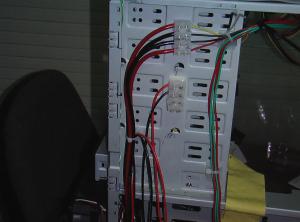

Ledninger: ROT, ROT, ROT!!!

North Bridge: manglet vannkjøling. NB blir 50-60 grader uten aktiv kjøling, så vannkjøling av denne er kun for støyens skyld.

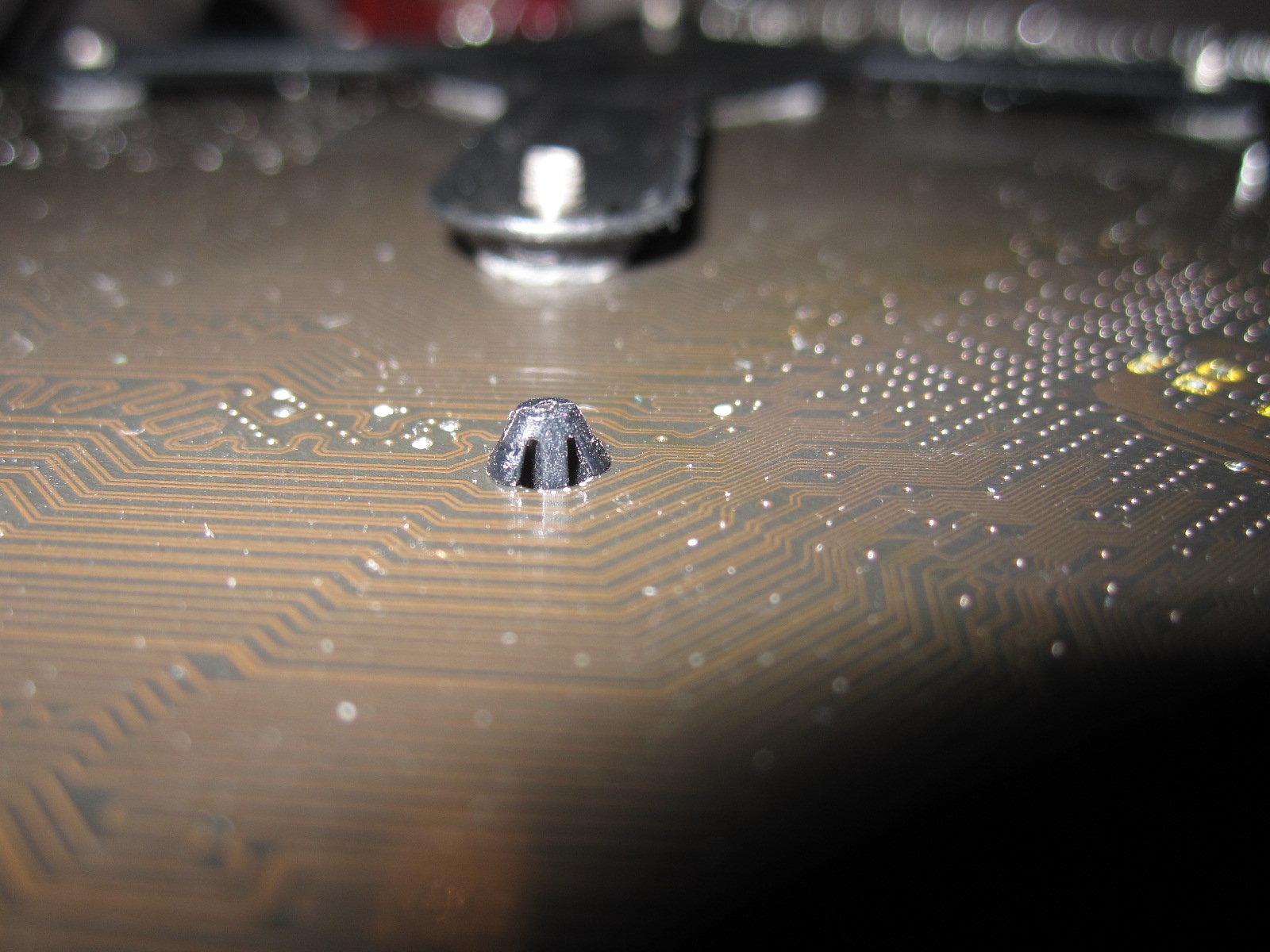

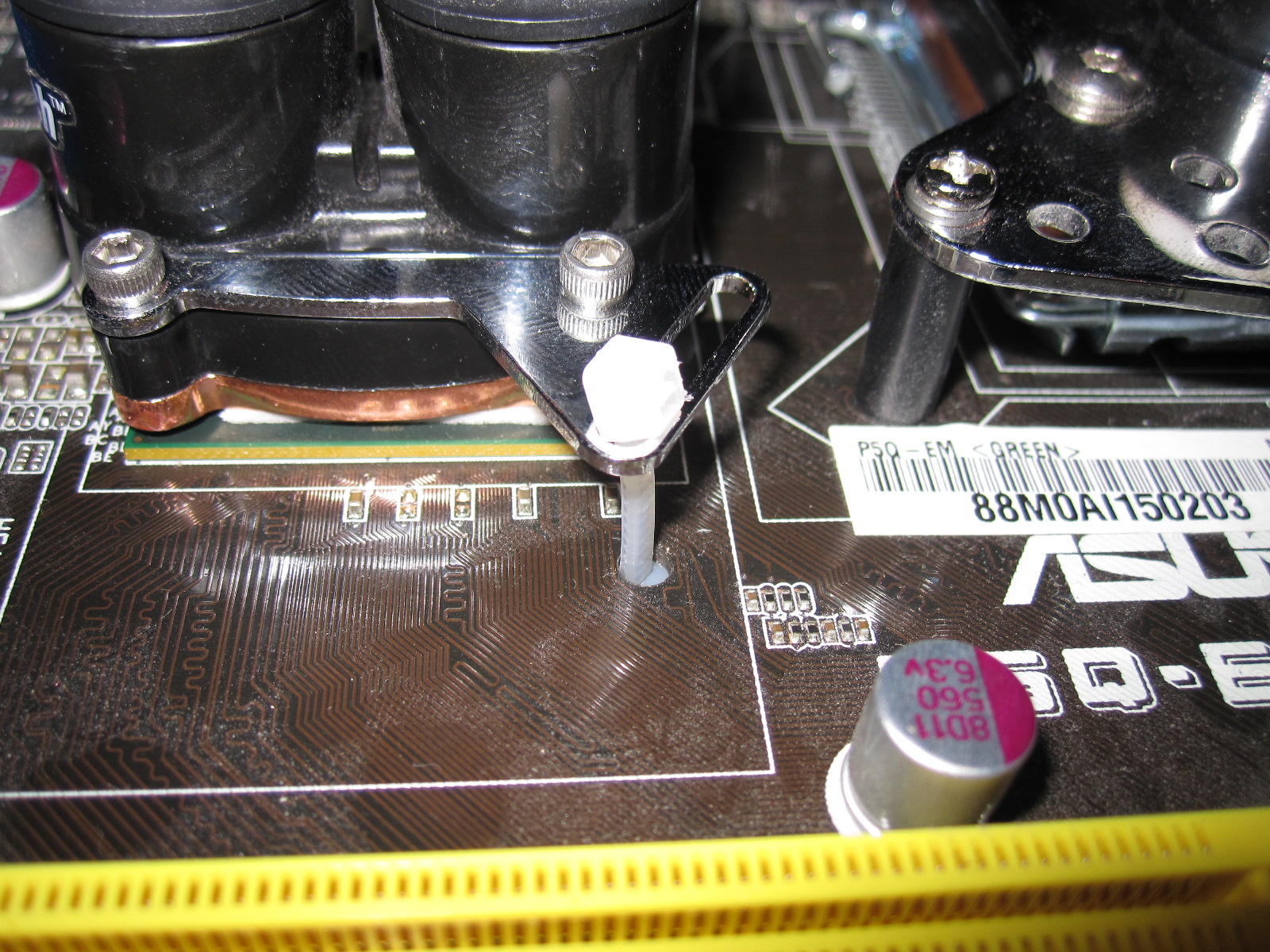

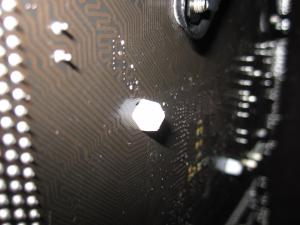

NB-kjøleren var festet med "klips"

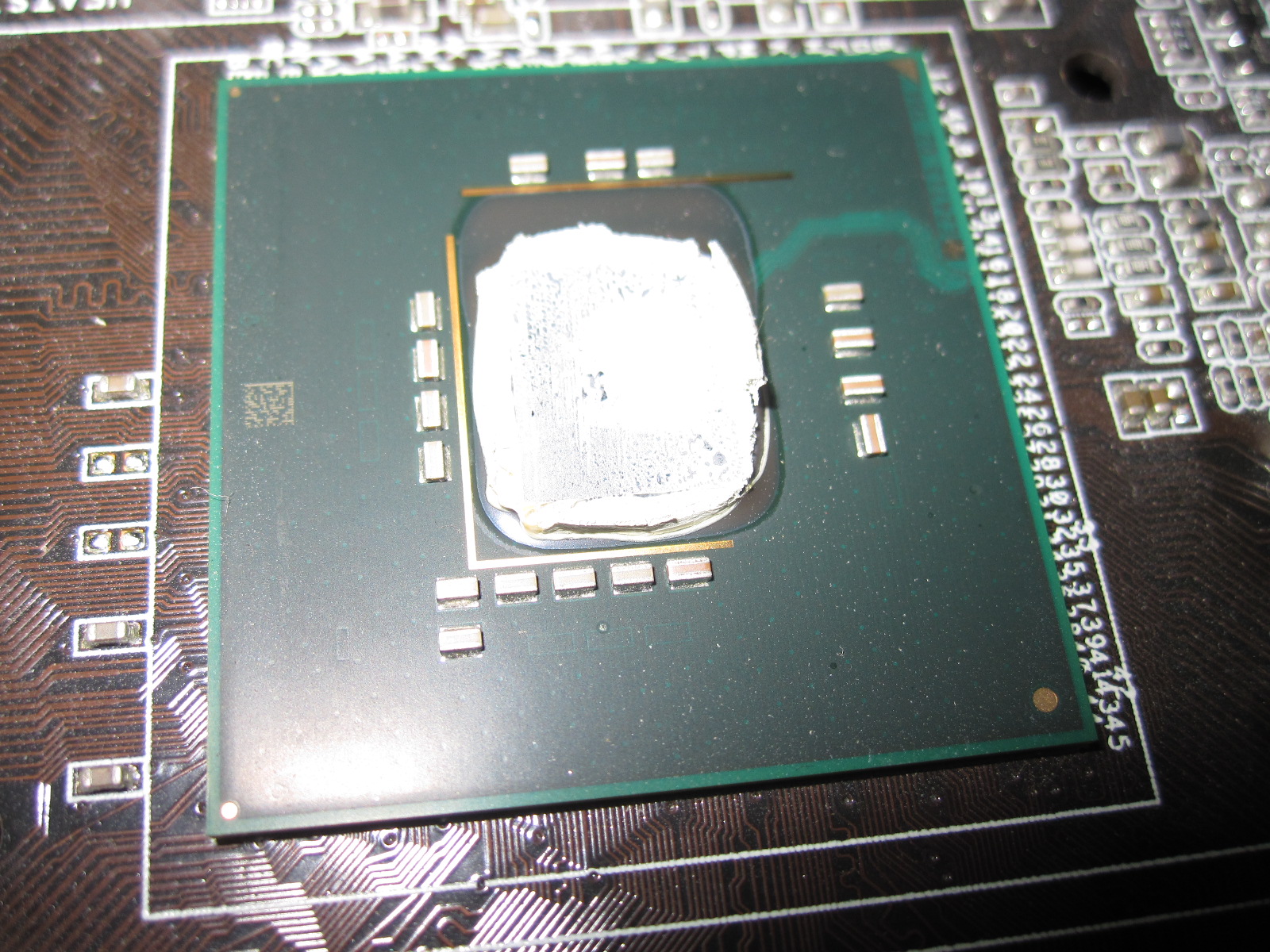

Grisete greier

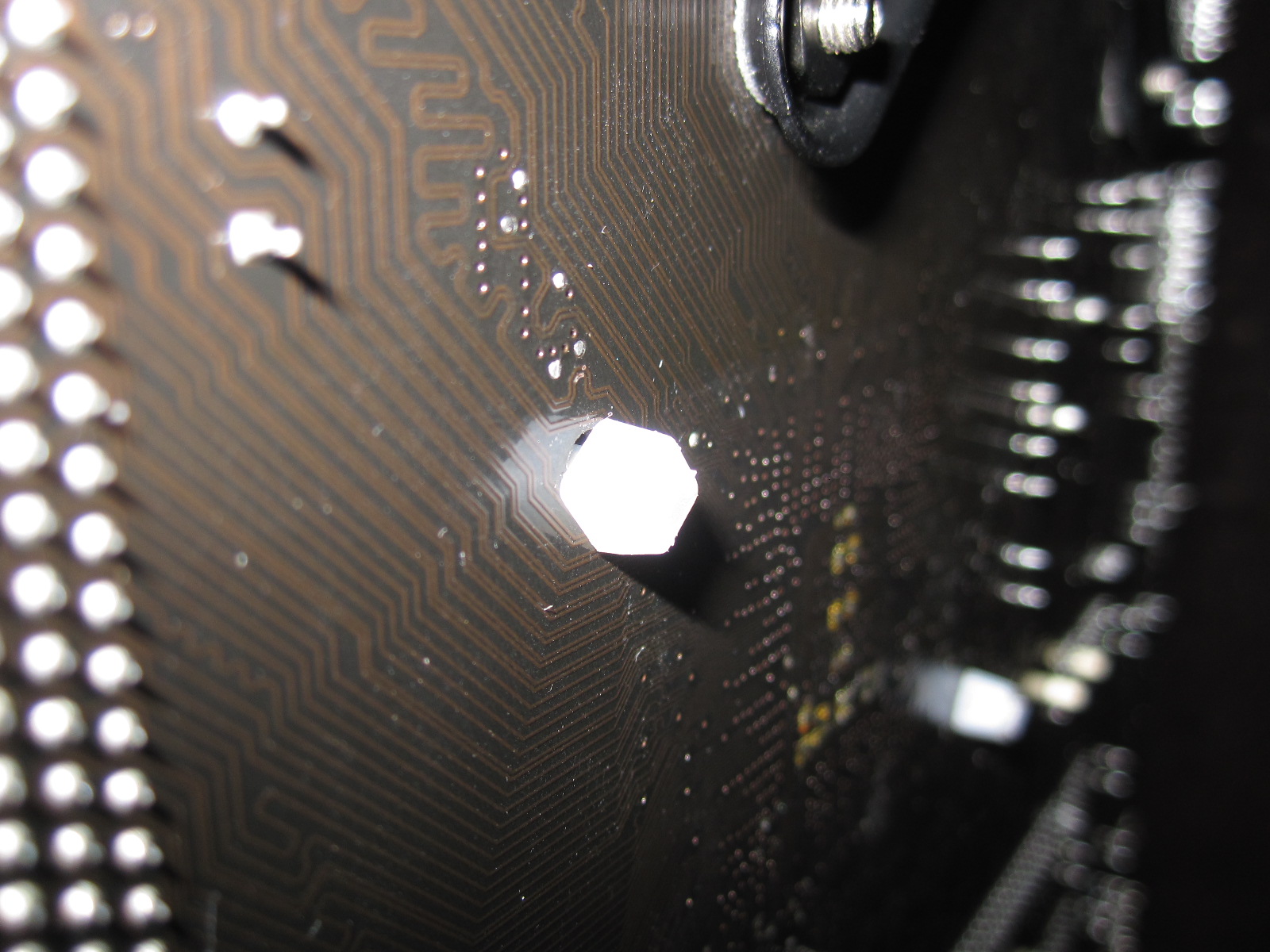

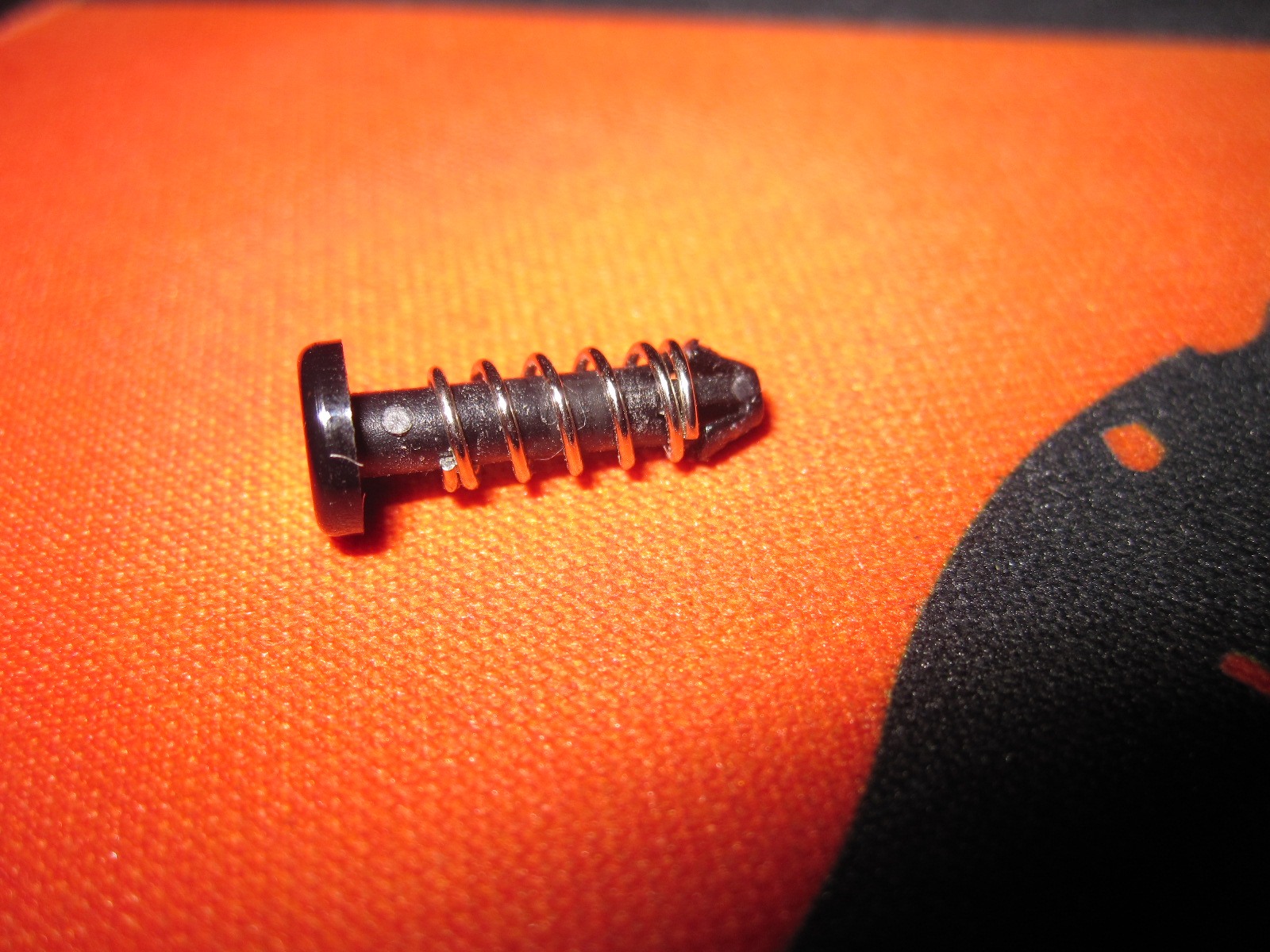

"Klips"

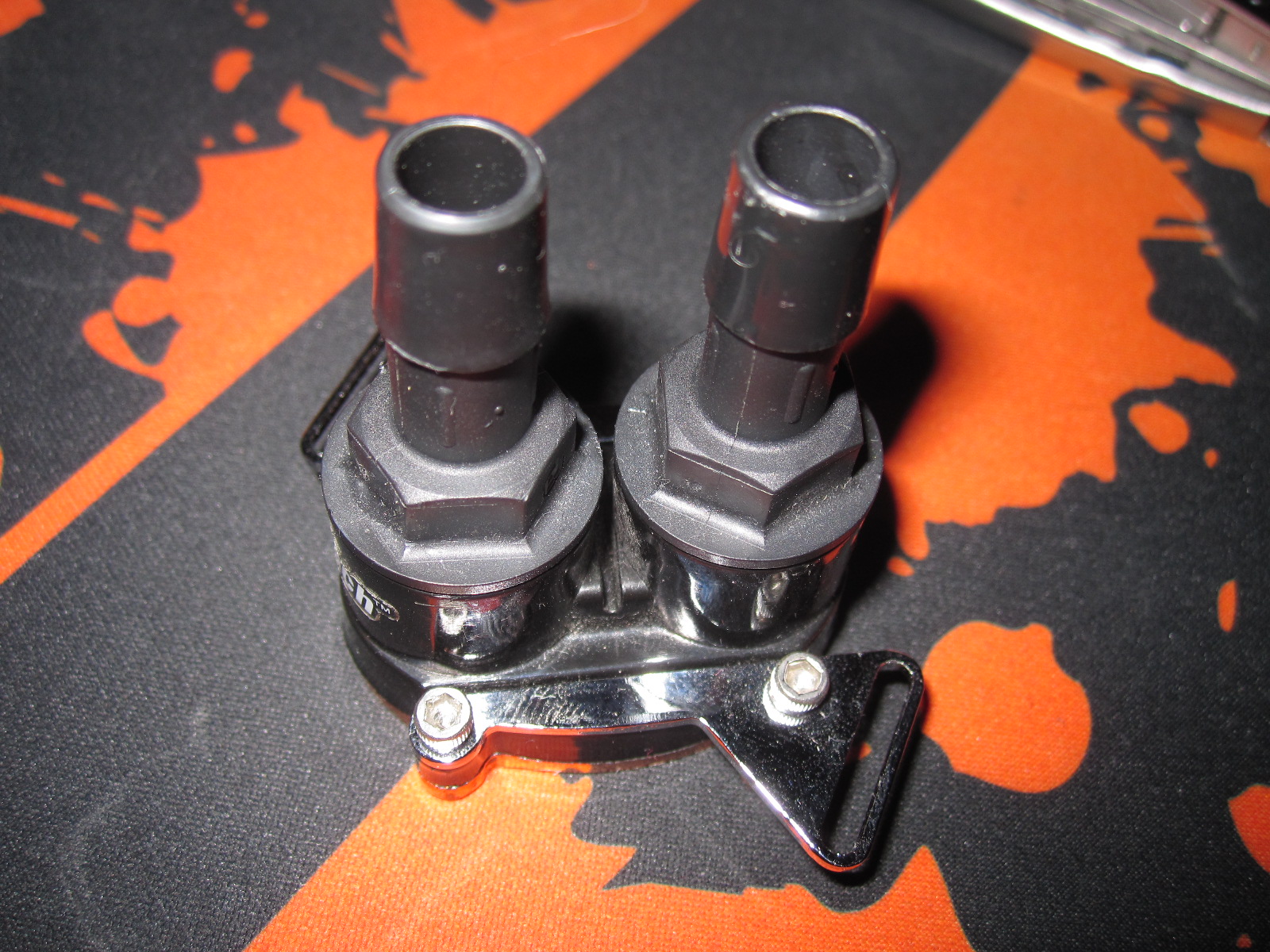

Vakker NB-kjøler(Swiftech MCW-30)




Strips er saken!

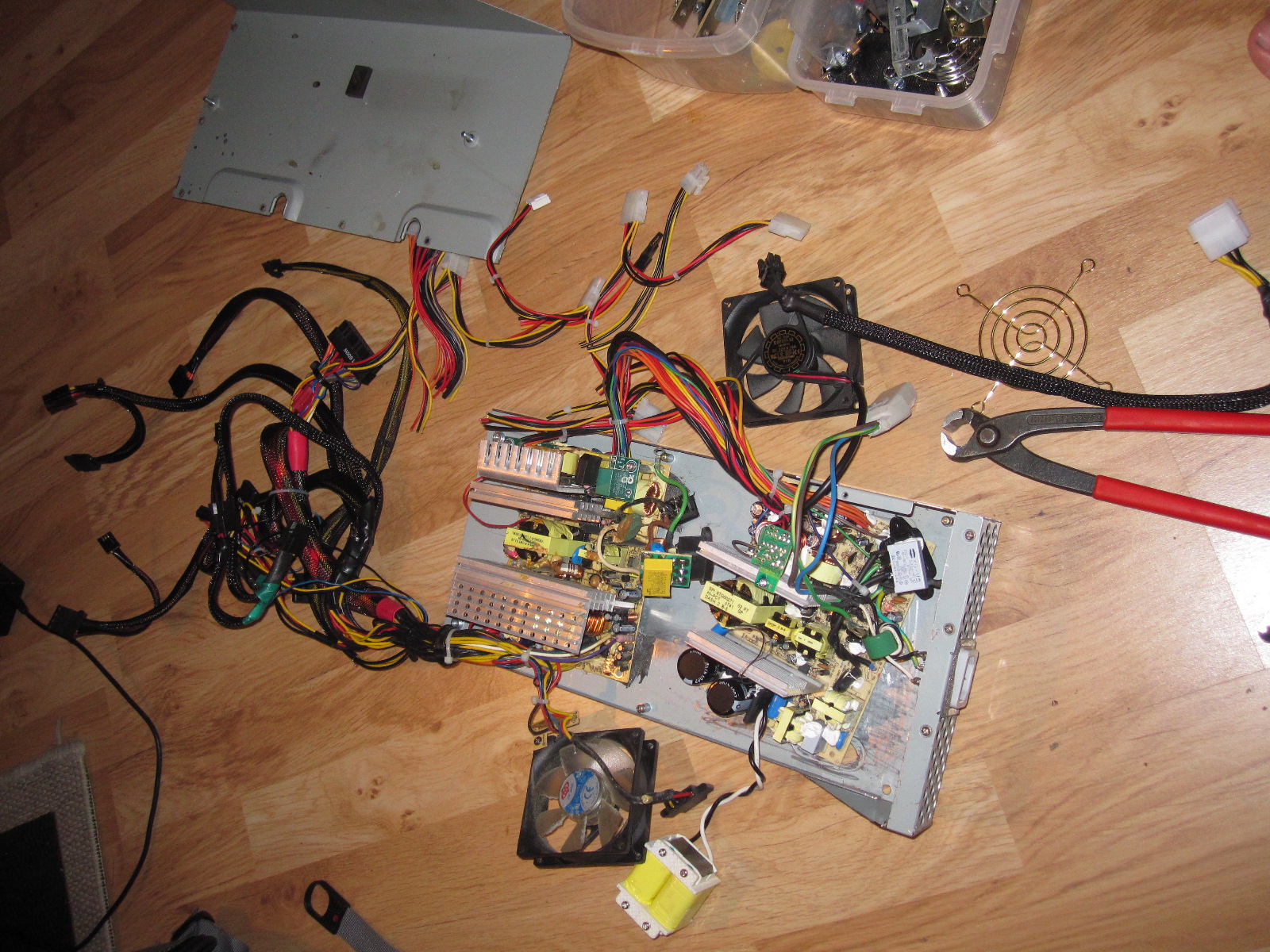

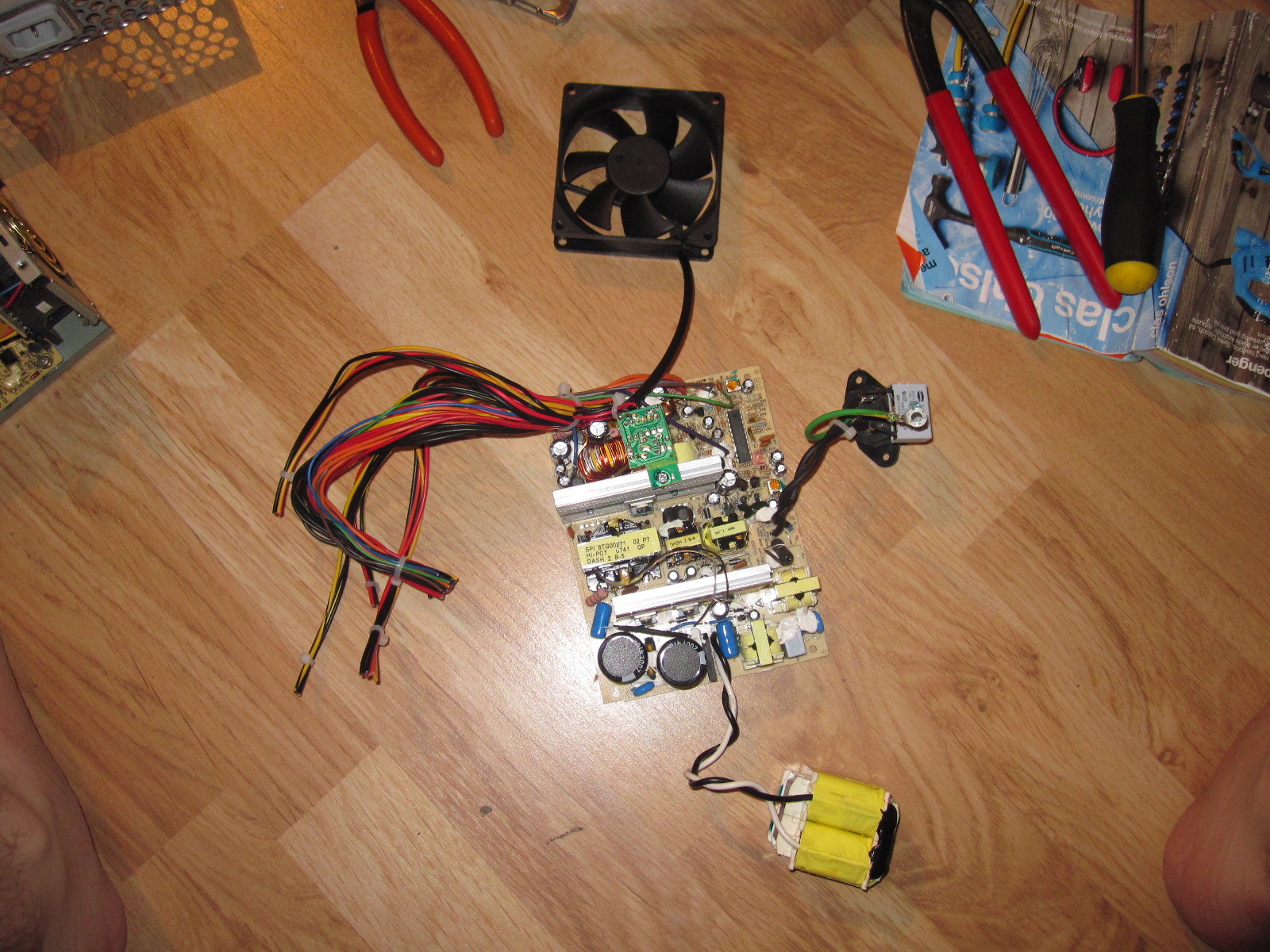

Strippet er par PSU-er

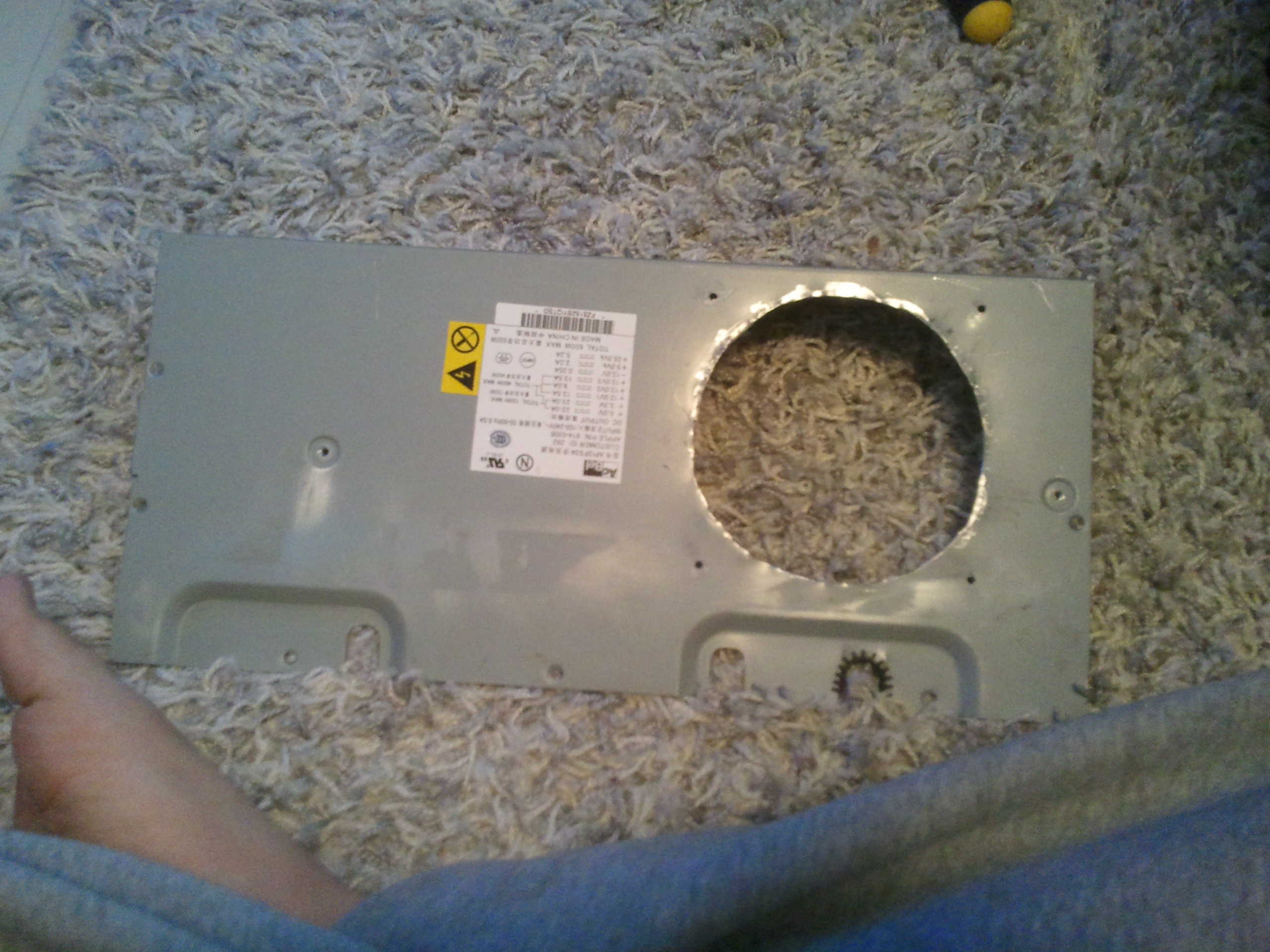

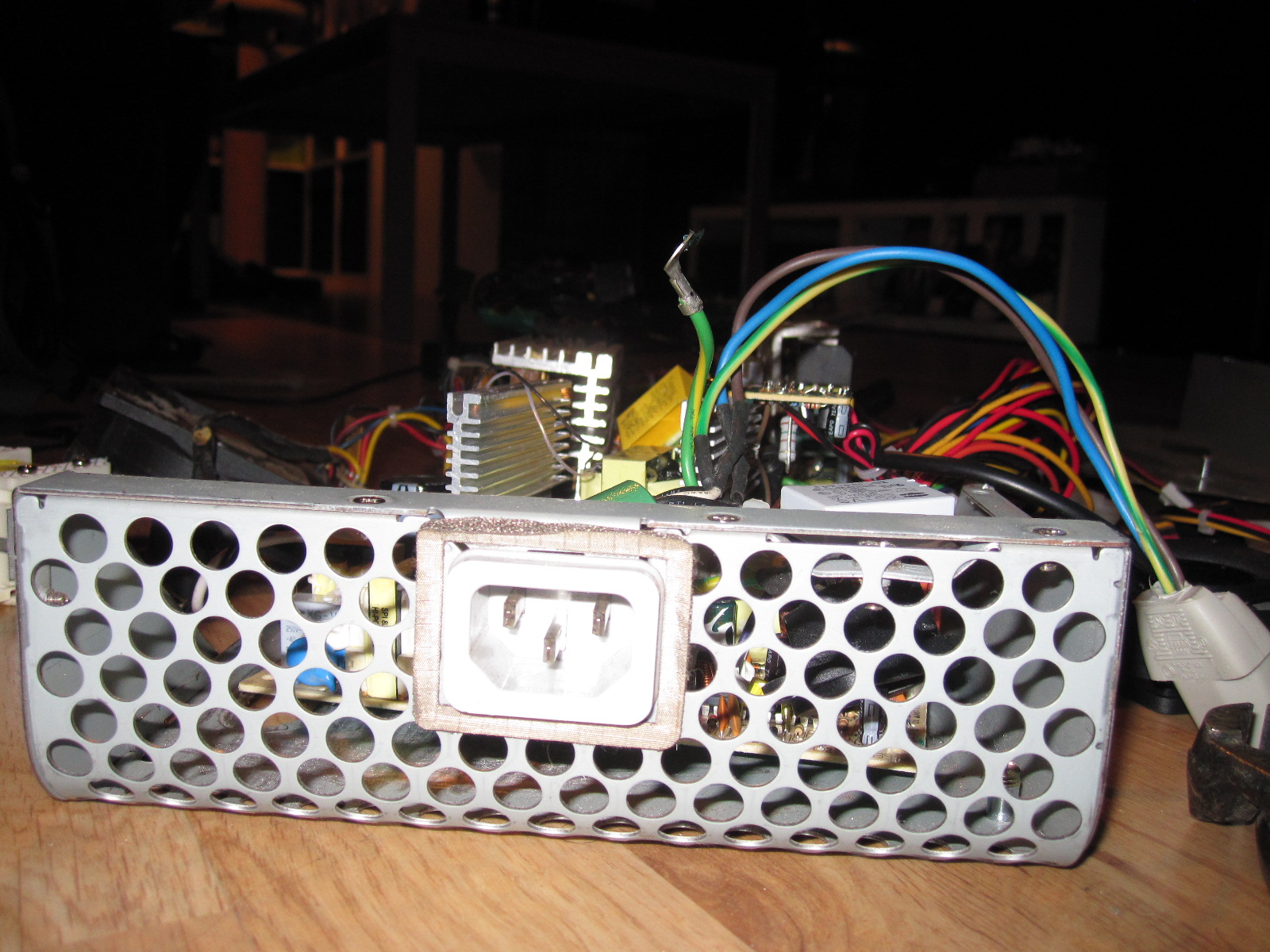

Sånn ca. layout innvendig i den originale Apple-strømforsyningen.




Som du ser, så må kjøleribbene kuttes en del i høyden.




Alt i alt har oppgraderingene gått helt OK. Nå er jeg trøtt, og skal sove. I'll be back later with further updates, dear followers!

Lenke til kommentar
  • 5 måneder senere...

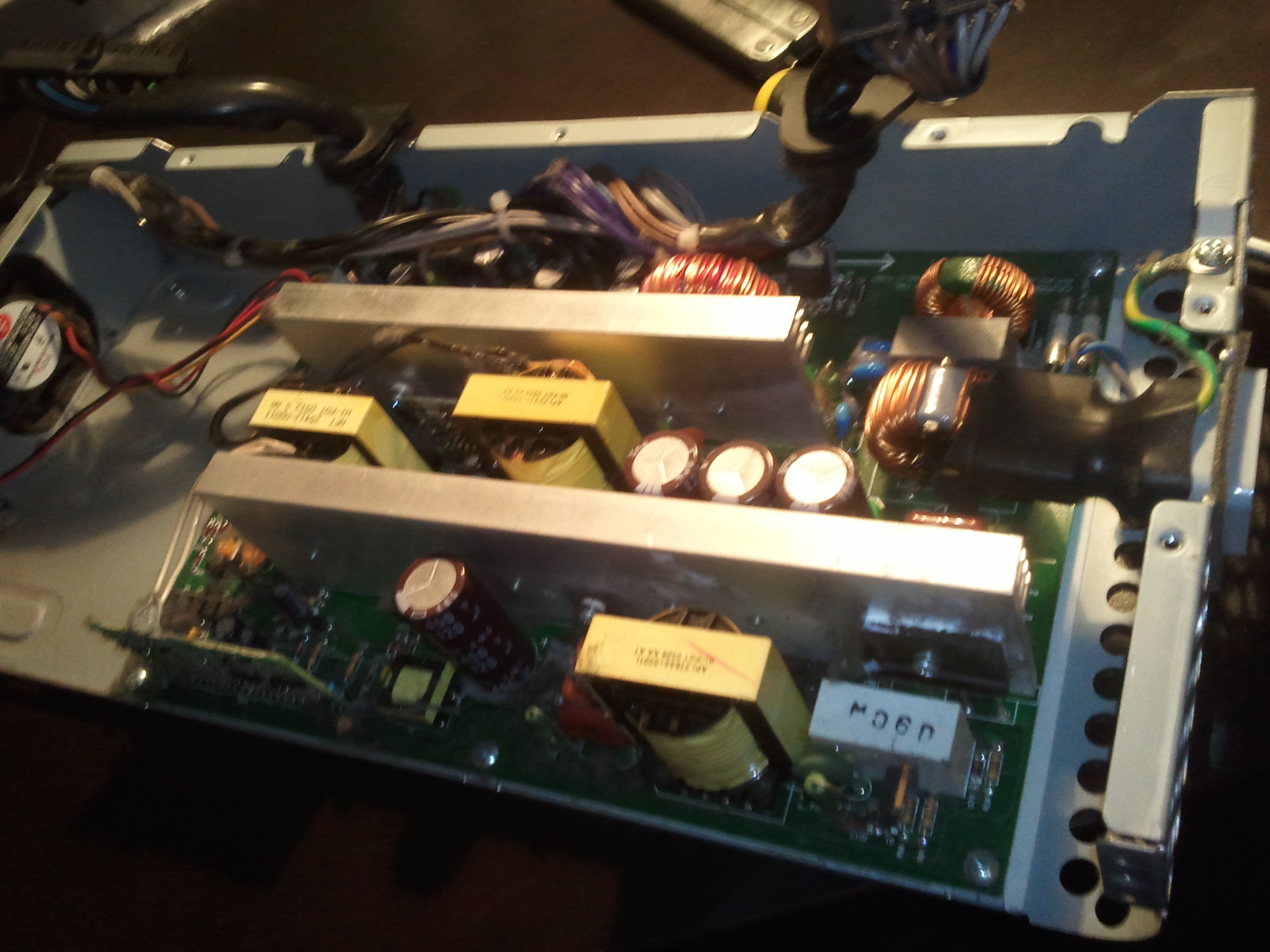

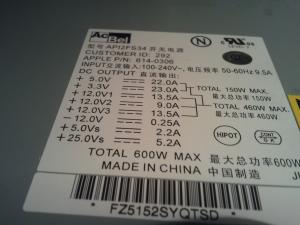

Gratulerer til meg, original G5 strømforsyning er i hus. Det skrapte 200 kroner ut av lommeboken min, noe det er verdt, da det skaper et kjøligere, penere og ryddigere kabinett, samt at den yter hele 600W(Som er nok til alt jeg kommer til å bruke den til).

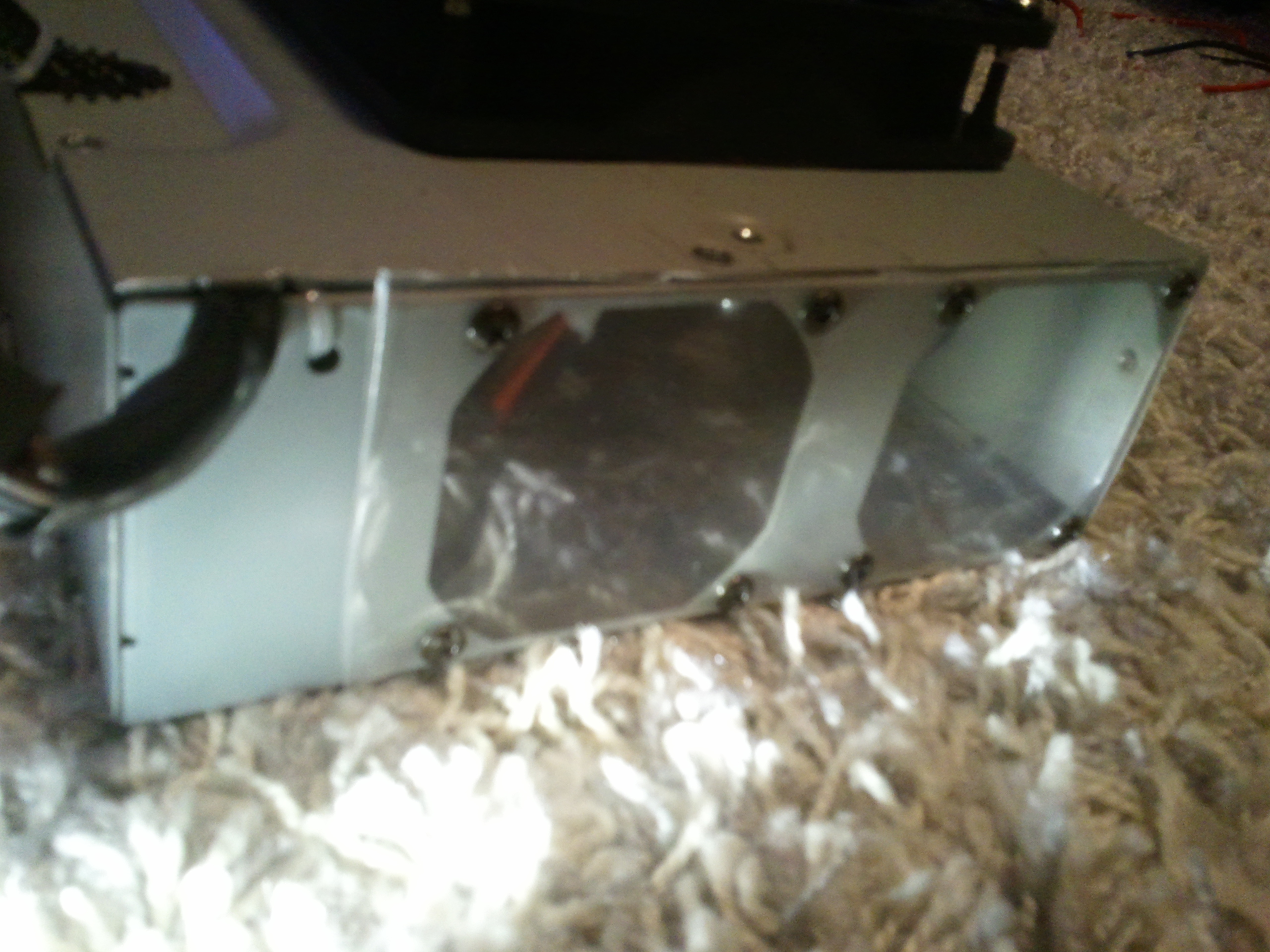

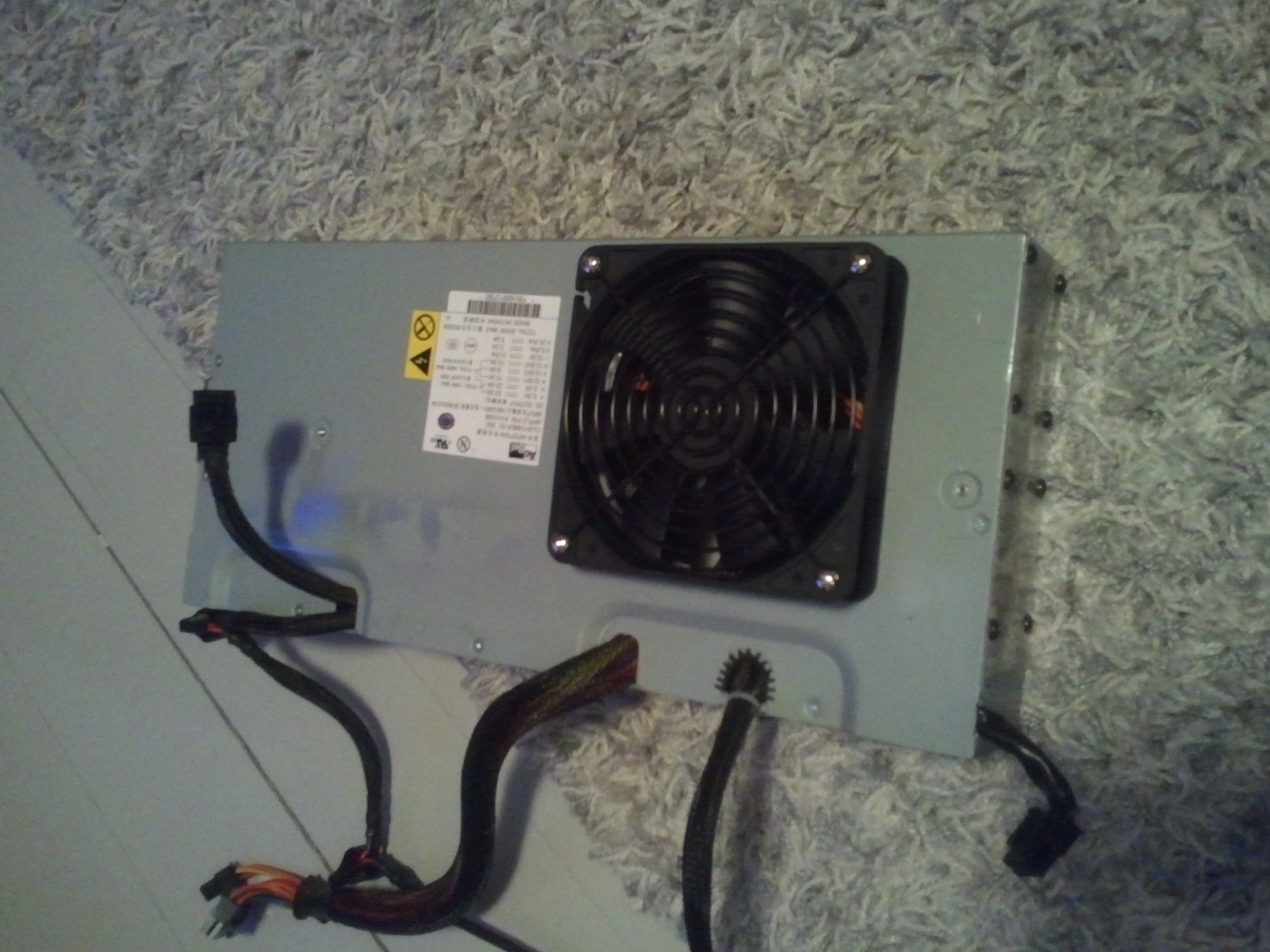

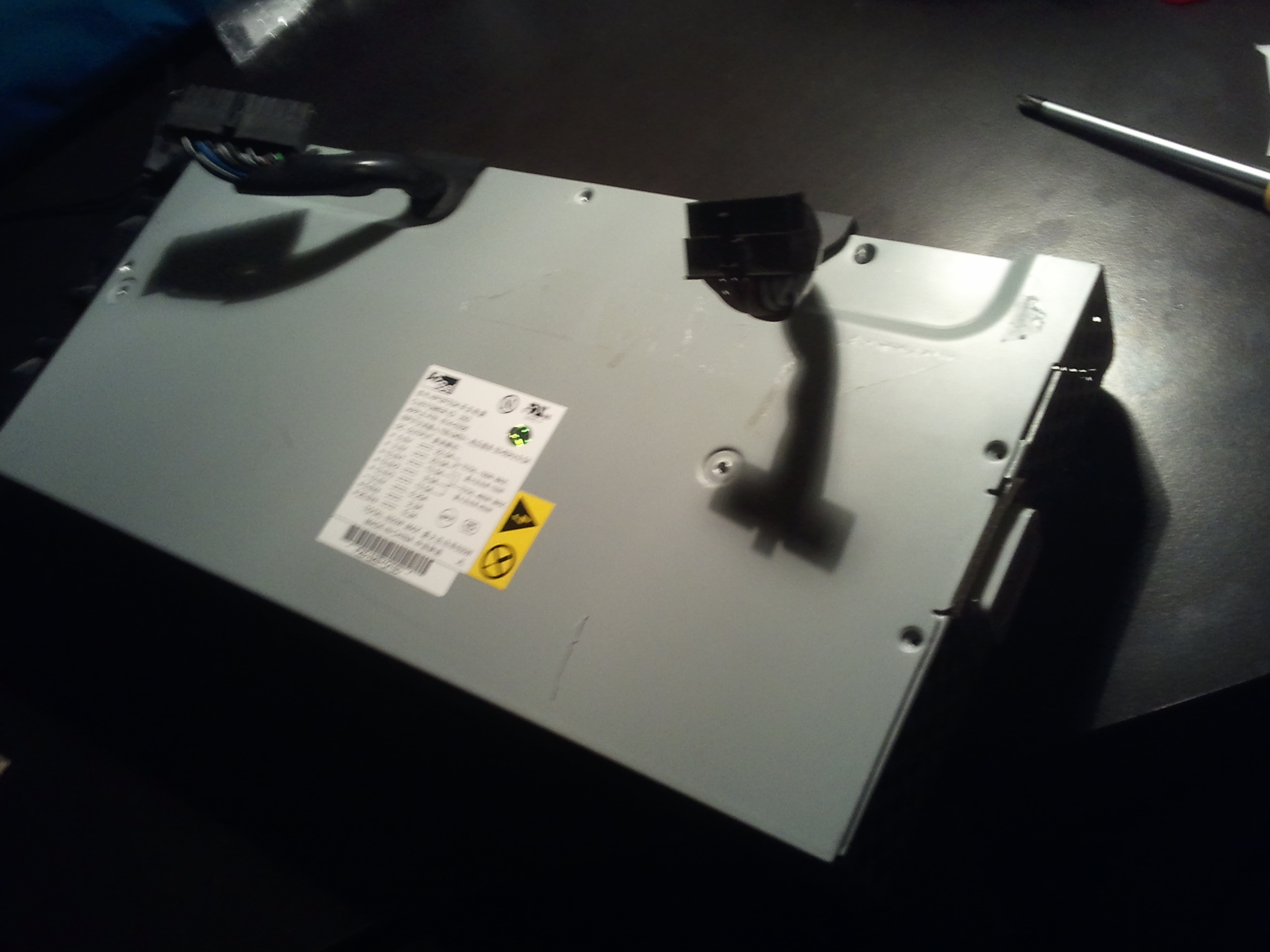

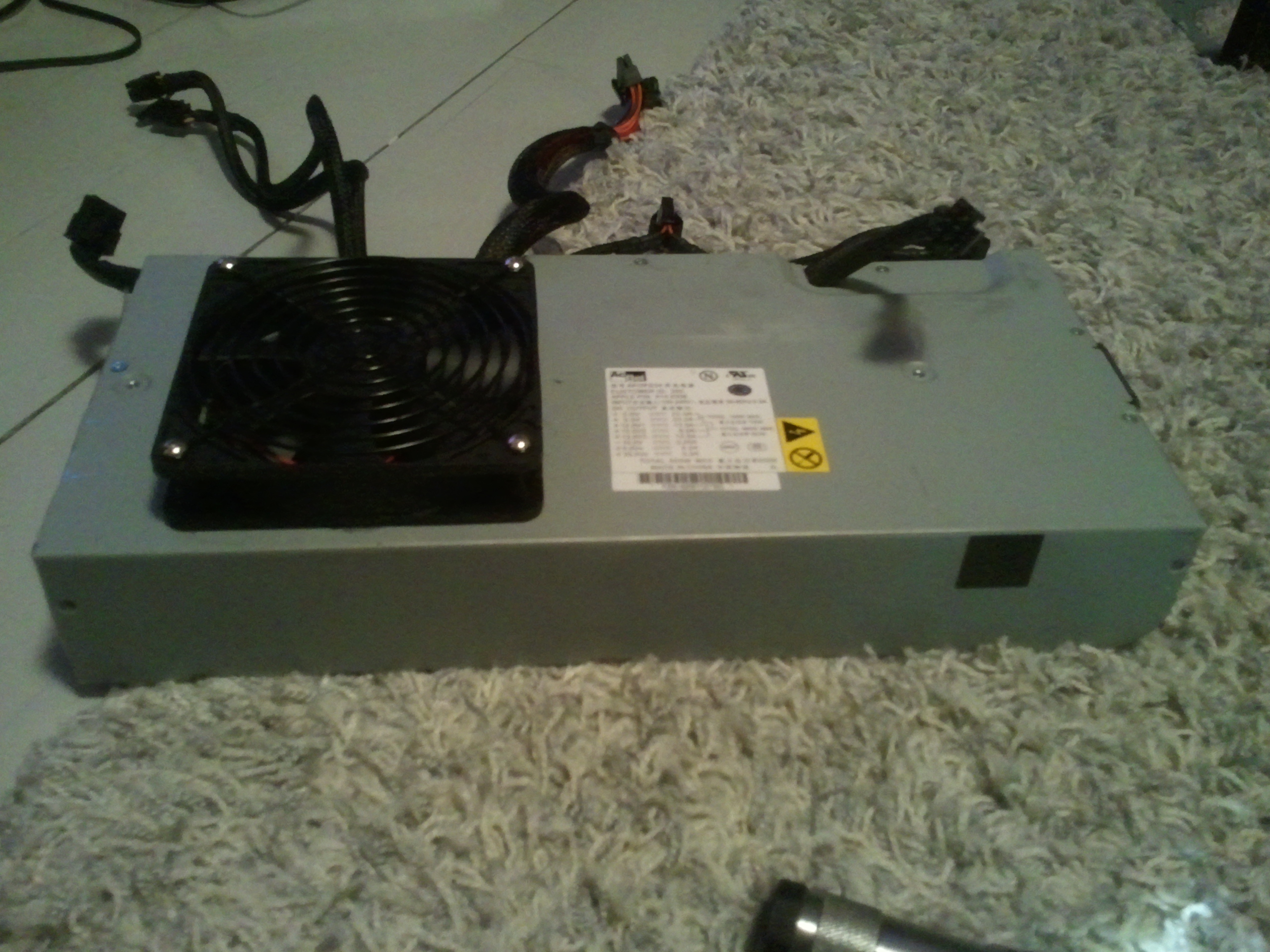

Slik ser den ut på utsiden. Legg merke til kabelføring.





Alt er lagt opp parallellt med luftstrømmen. Det er bra, og fører til en stillegående og langlivet PSU.

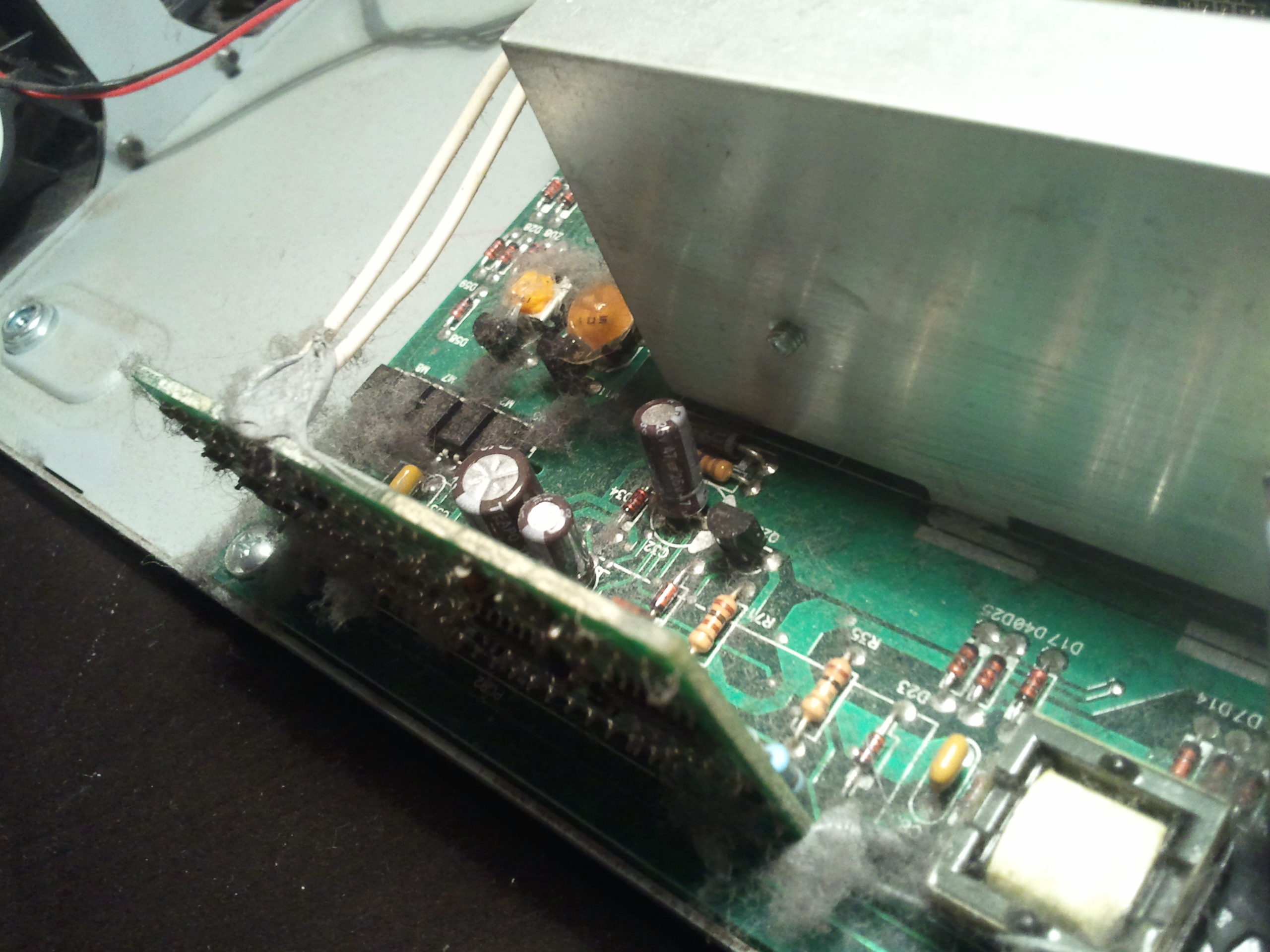

LITT støv. Støvsugeren ordnet dog det :-)




Takk til Apple for merking av ledninger! Det gjør jobben min MYE enklere.

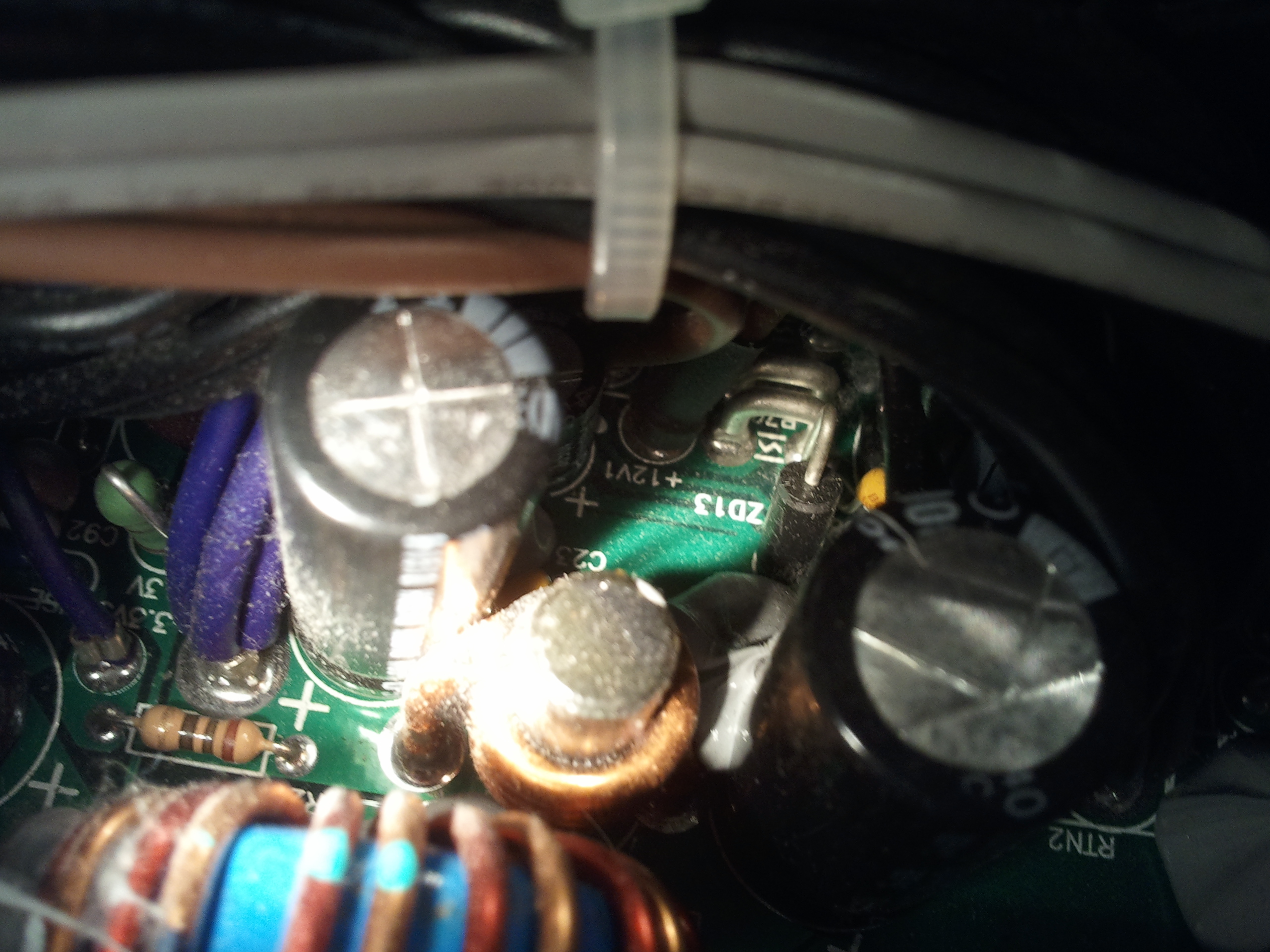

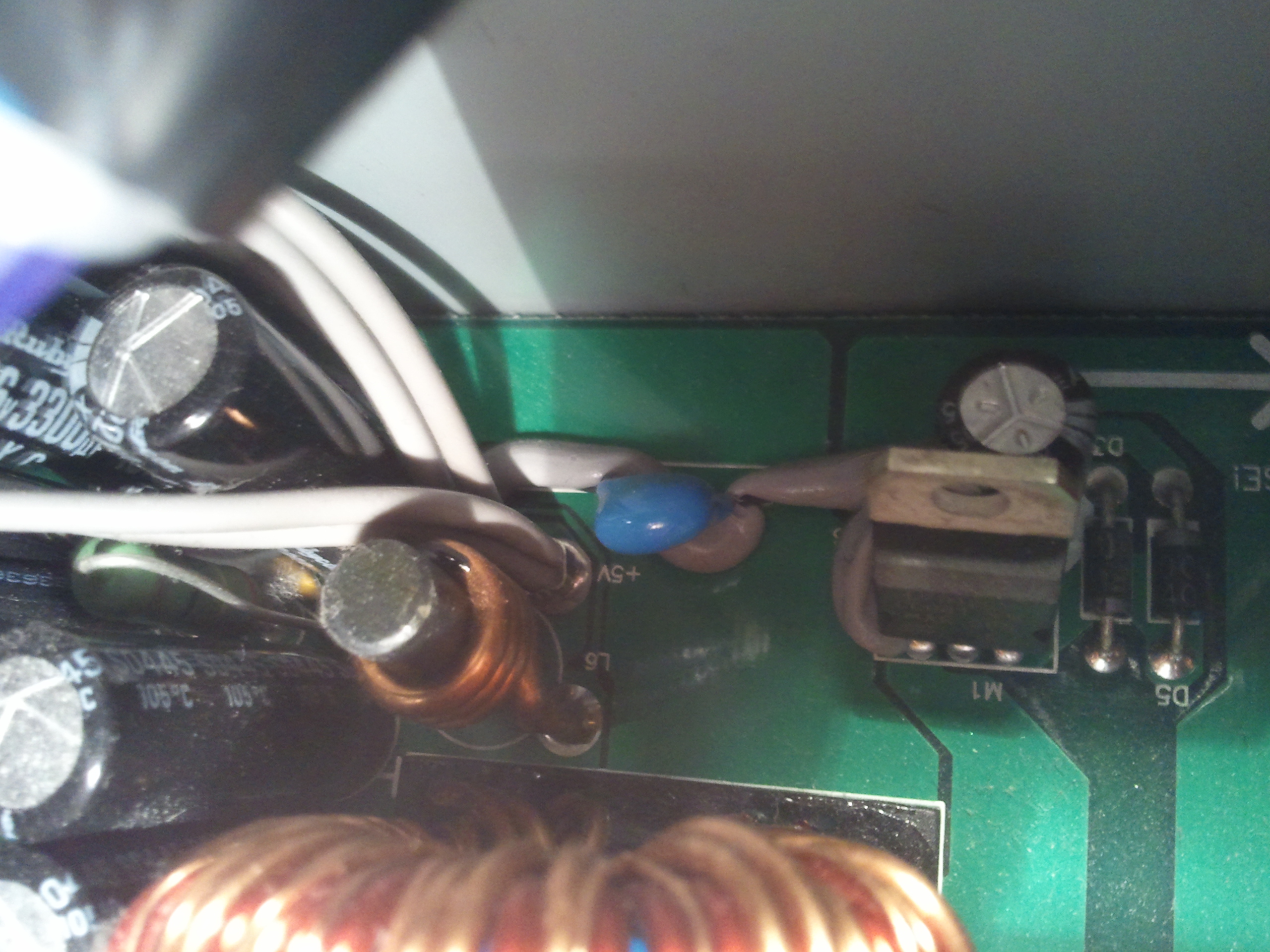

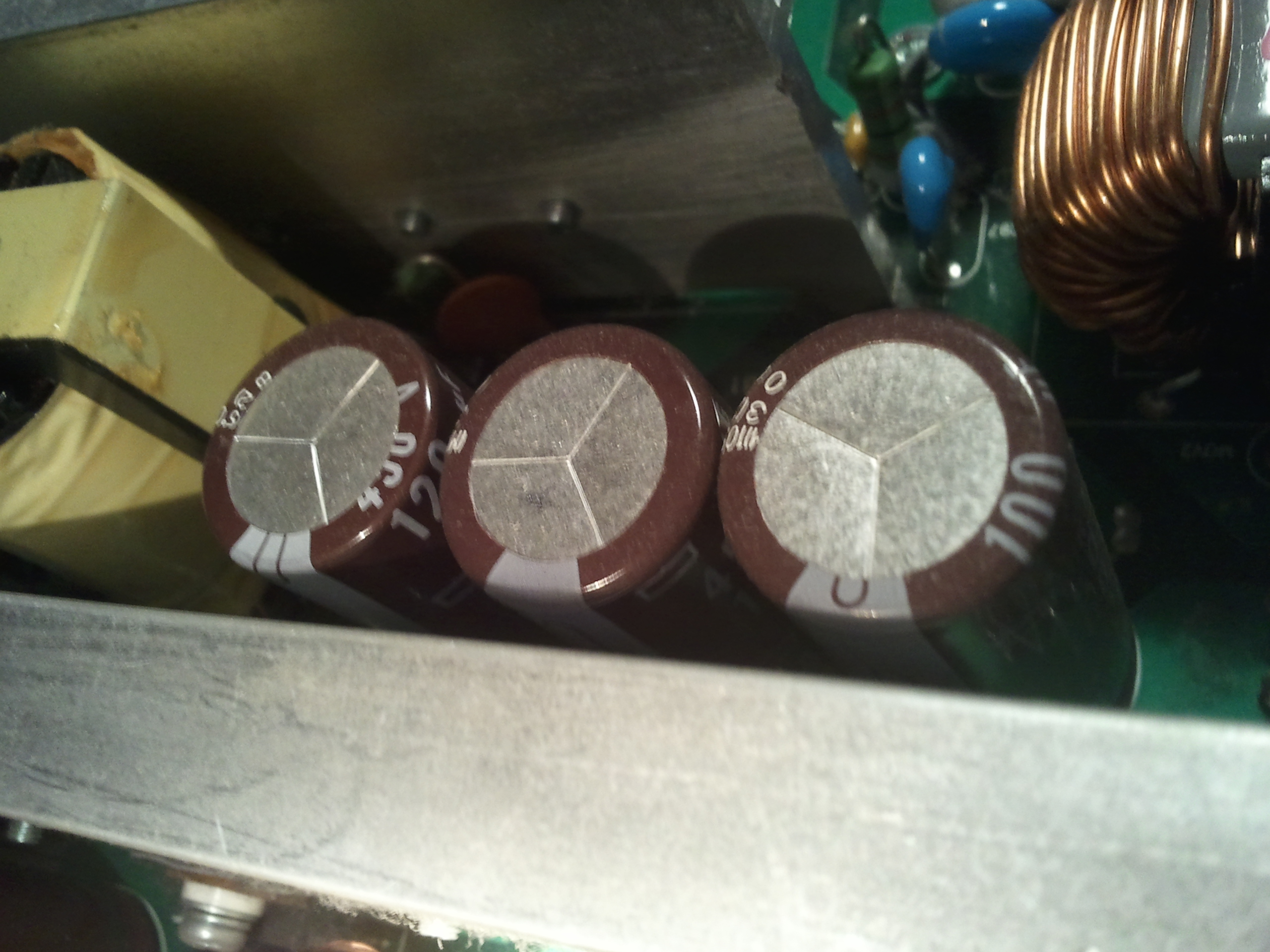

Kondensatorer i god form(man ser det ved at topplokket er svakt konvekst).




Neste steg er å konvertere denne til å støtte ATX-standarden. Jeg bruker de allerede trukkede kablene for å gi strøm til harddisker.



Det som er nødvendig er 6-pins PCIe til skjermkort, 20-pins ATX til hovedkort og en 4-pins til CPU. Dette dukker opp i neste oppdatering!

Lenke til kommentar
  • 2 uker senere...

Det er ikke akkurat regelmessige i denne tråden, men det går ihvertfall sakte men sikkert fremover. Studier og familie tar opp mye tid, og PC-prosjektet blir da nedprioritert.



Nå er jeg imidlertid tilbake i riktig retning, med nyinnkjøpt skjermkort, PSU og tastatur. Jeg skal flytte neste helg, og målet er å bli ferdig innen det.



Skjermkortet er et Sapphire Radeon 6870, som er 26 cm langt, og passer perfekt i kabinettet. Det har strømpluggene oppover, i stedet for i lengderetningen til kortet, noe som sparer noen centimeter. Smart!



Som nevnt i forrige innlegg, kjøpte jeg en G5-strømforsyning til 200 kroner. Den hadde helt feil pinout, og var et helvete uten like å få til å følge ATX-standarden. I tillegg til feil pinout, hadde den alt for tynne kabler på 12V og GND, så jeg måtte bytte ut alle kablene. I den prosessen, knakk jeg ved et uhell av en transistor. Da er det uaktuelt å bruke den.

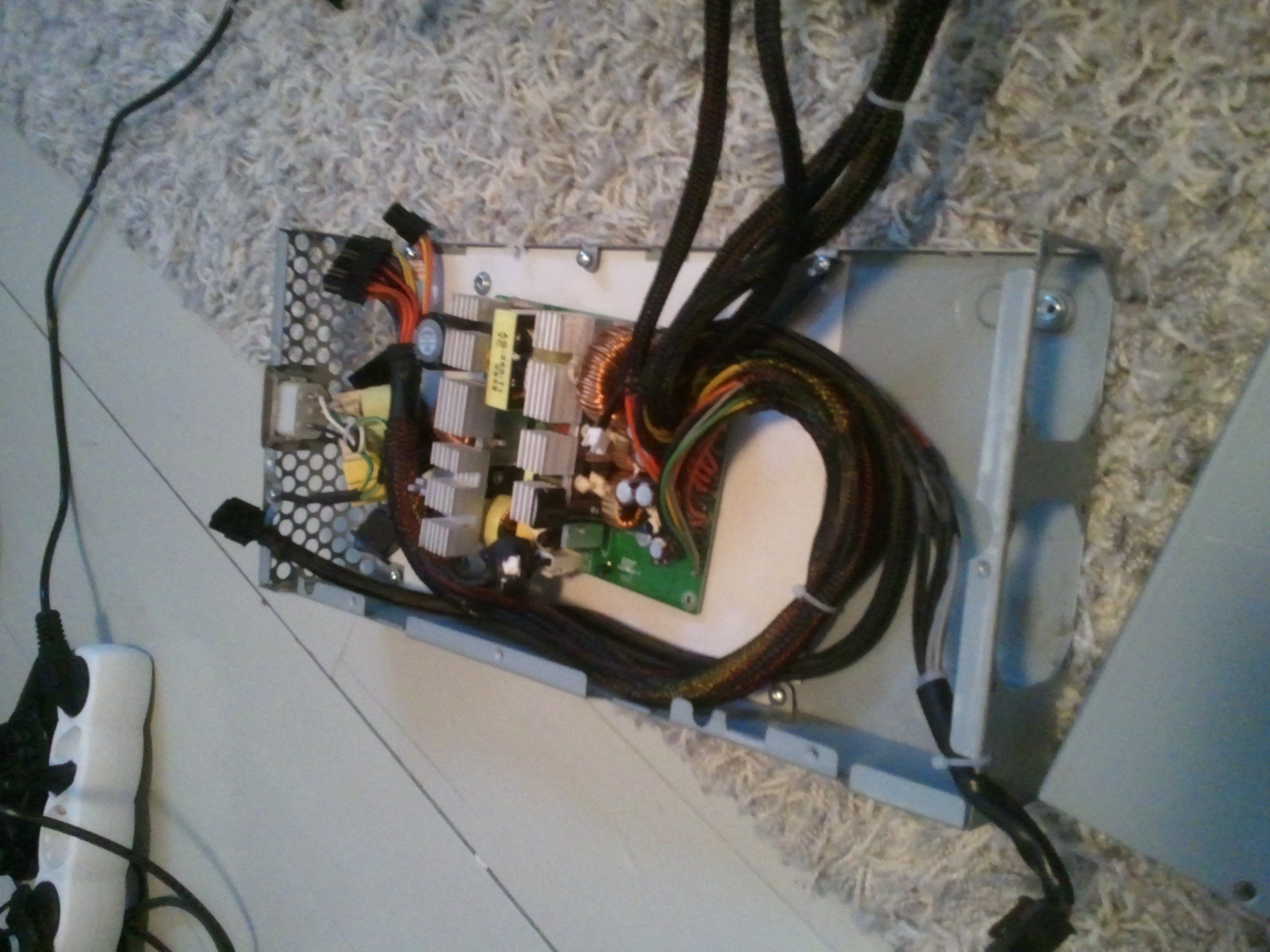

Derfor gikk jeg til innkjøp av en brukt 550W Mist strømforsyning. Den er testet, og ekstremt stillegående, så da blir viften og kretsen beholdt, på innsiden av den originale strømforsyningen. SLICK!!



Et lite kirsebær på isen er at jeg får ca. 20x10x6 cm til overs inni strømforsyningen som kan brukes til noe kult.



Skal se om jeg klarer å ta noen gode bilder av strømforsyningen.



Det som gjenstår:

- Ferdigstillelse av PSU(1-2 timer jobb)

- Montering av PSU

- Montering av vannkjøling

- Installering av harddisk og SSD

- Testing og bootup

- Installering av Win7 og alle godspilla på SSD.

Lenke til kommentar

Fremgang!



Det som gjenstår:

- Ferdigstillelse av PSU(1-2 timer jobb)

- Montering av PSU

- Montering av vannkjøling

- Installering av harddisk og SSD

- Testing og bootup

- Installering av Win7 og alle godspilla på SSD.



Ting skjer! Vannkjølingen er litt så som så, men det er greit. Ingen av slangene er bøyd for mye, og alt er tilsynelatende tett.



Jeg blir muligens ferdig i dag!!

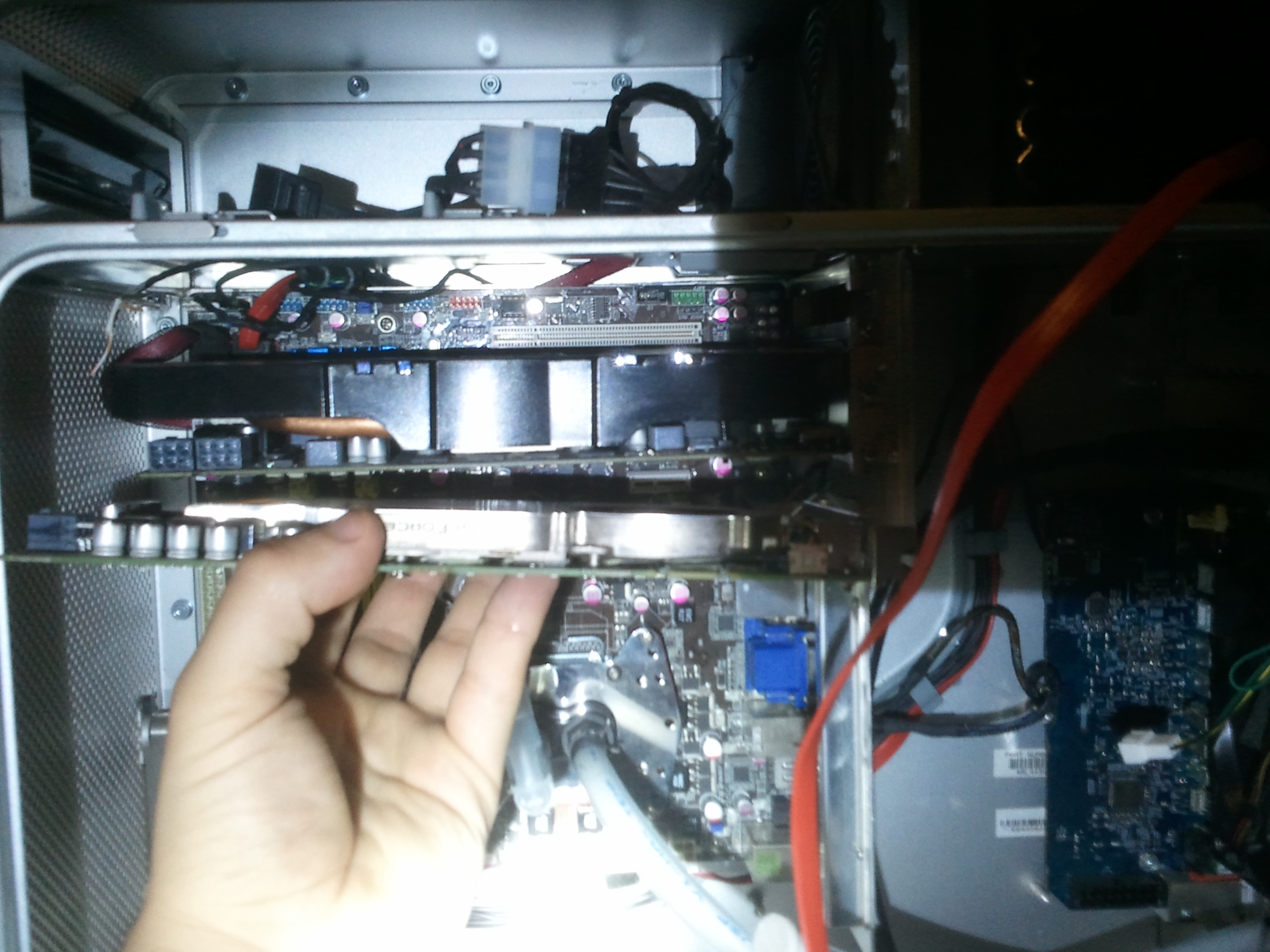

Sammenligning av forrige og nye skjermkort(GTS240 og 6870)

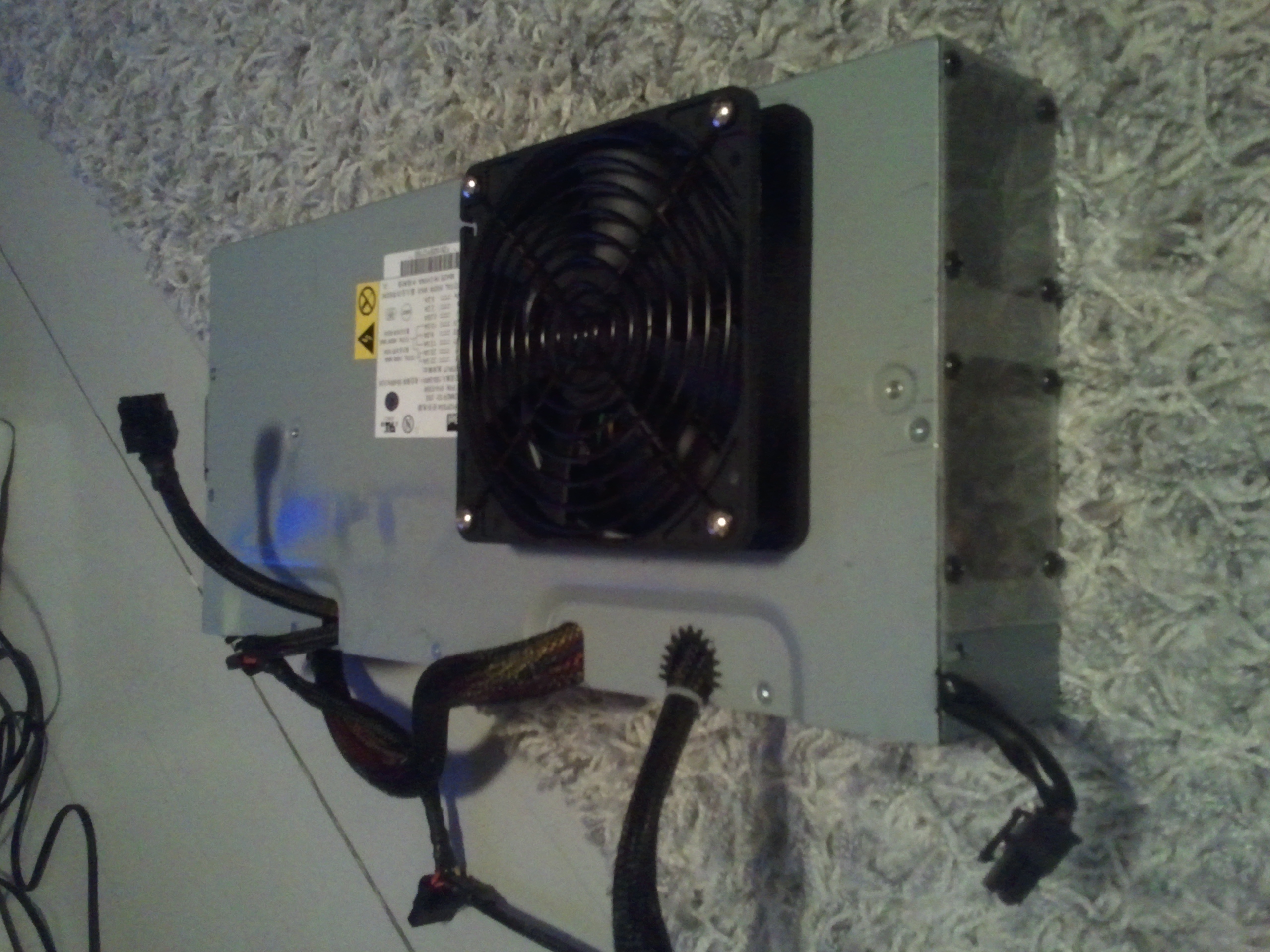

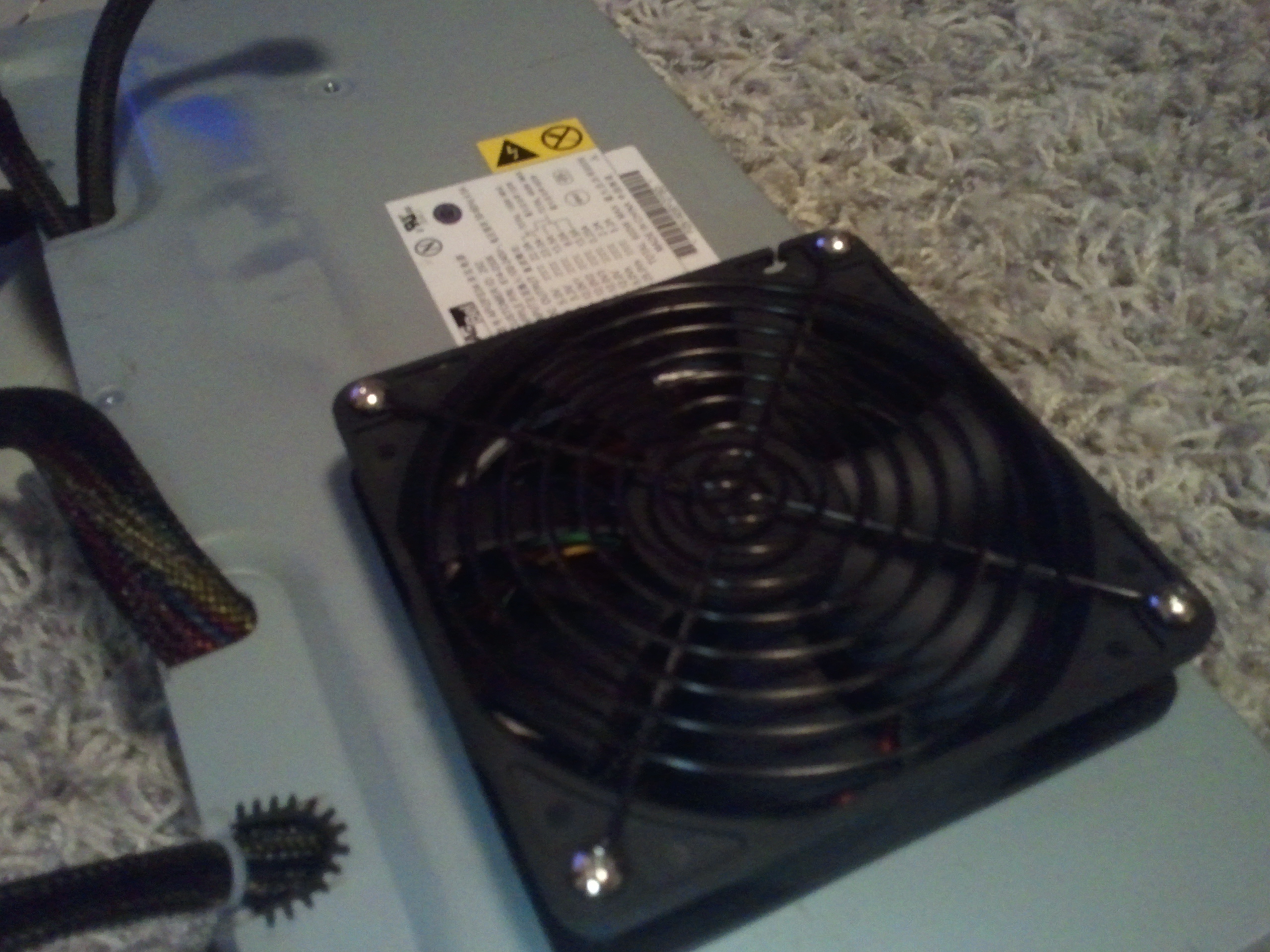

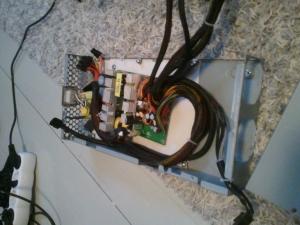

Strømforsyning

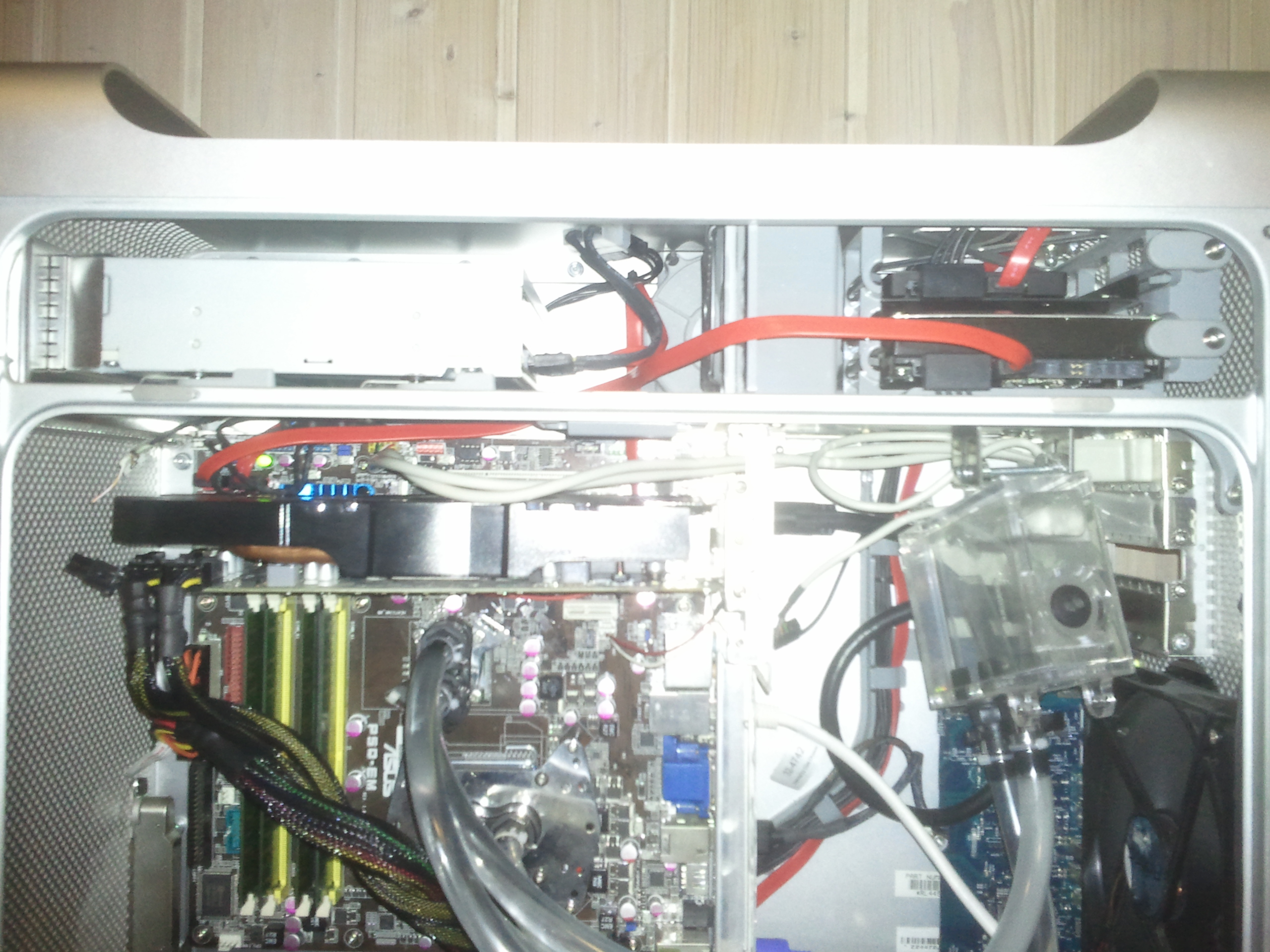

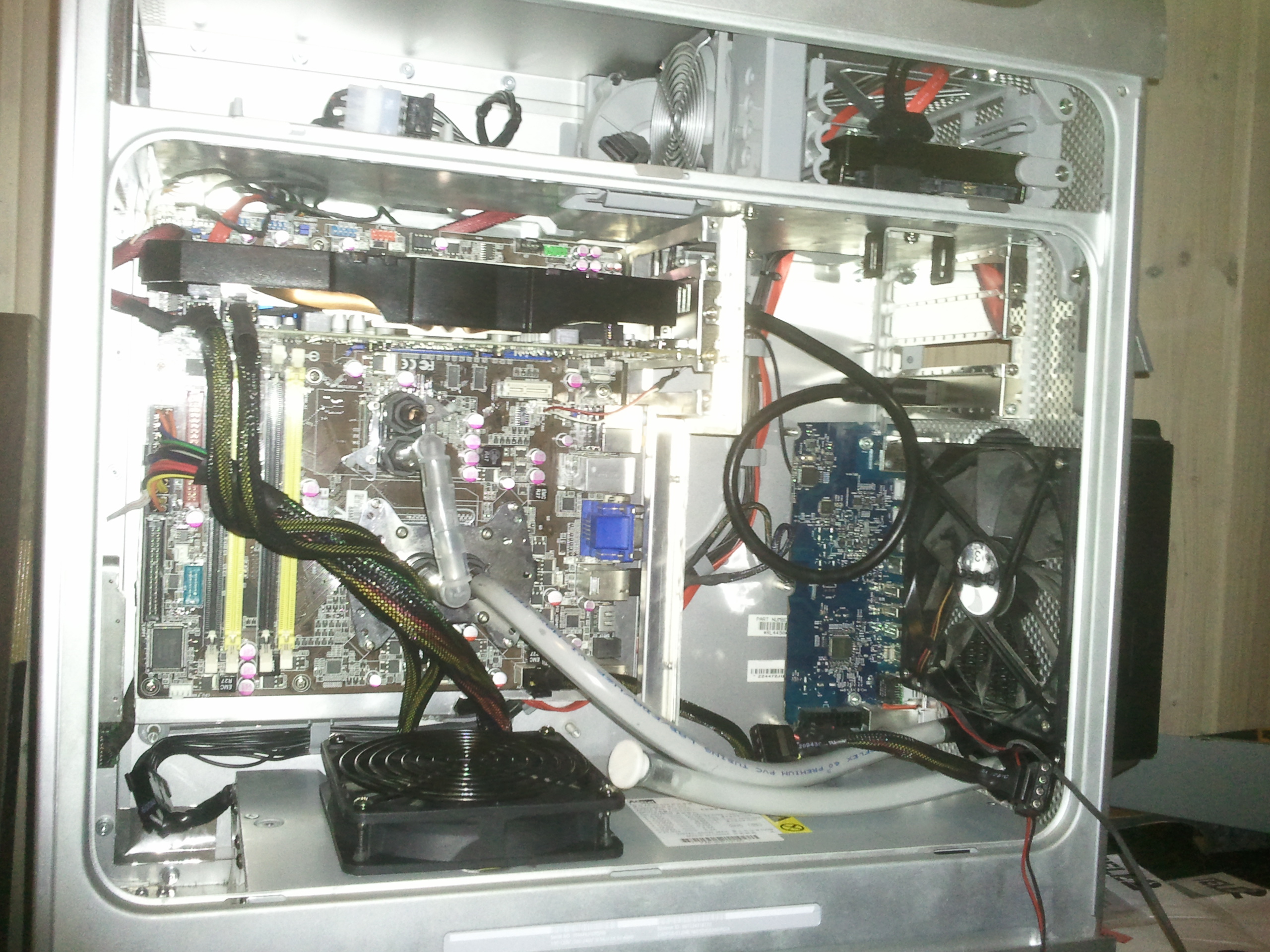

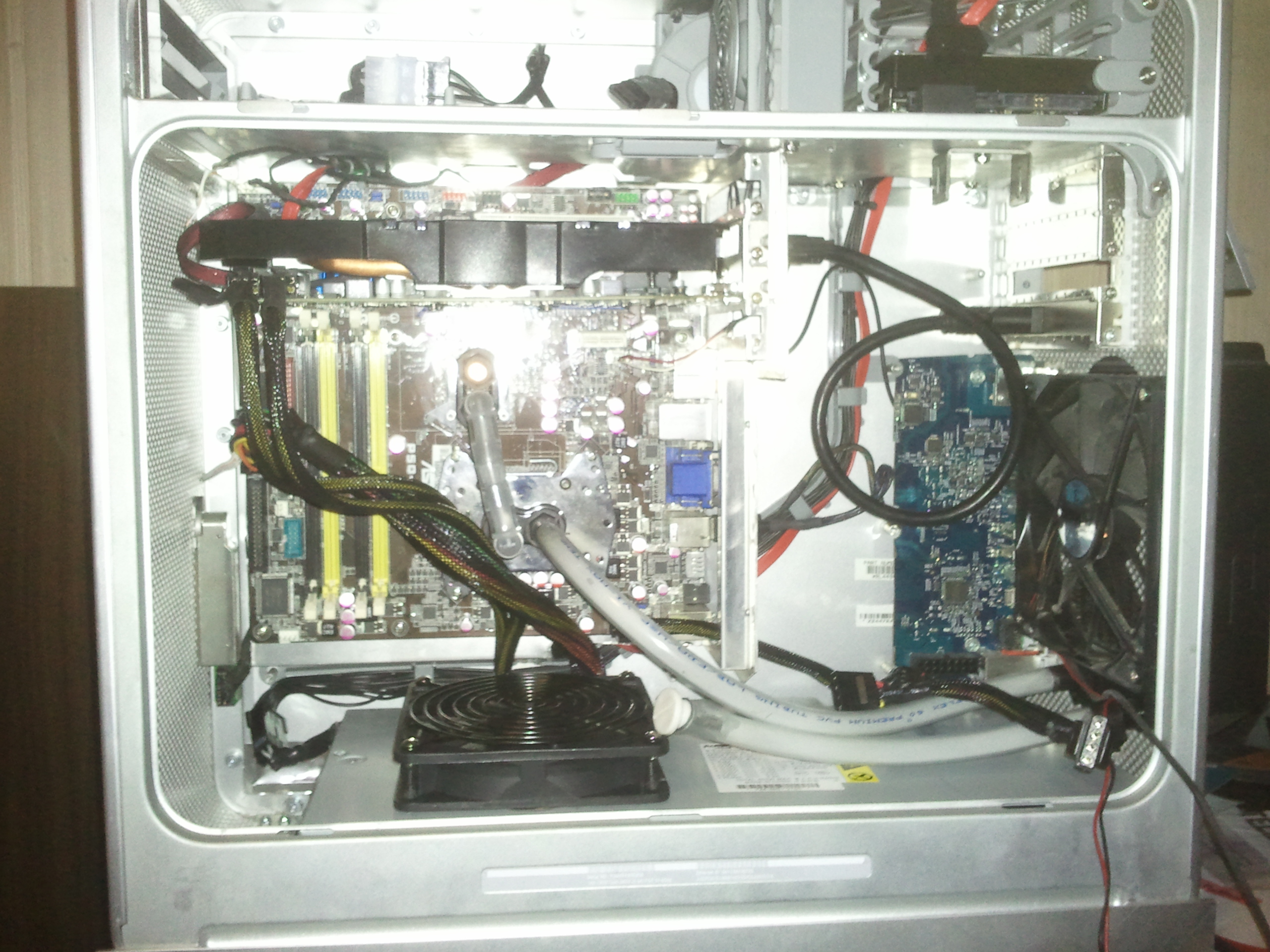

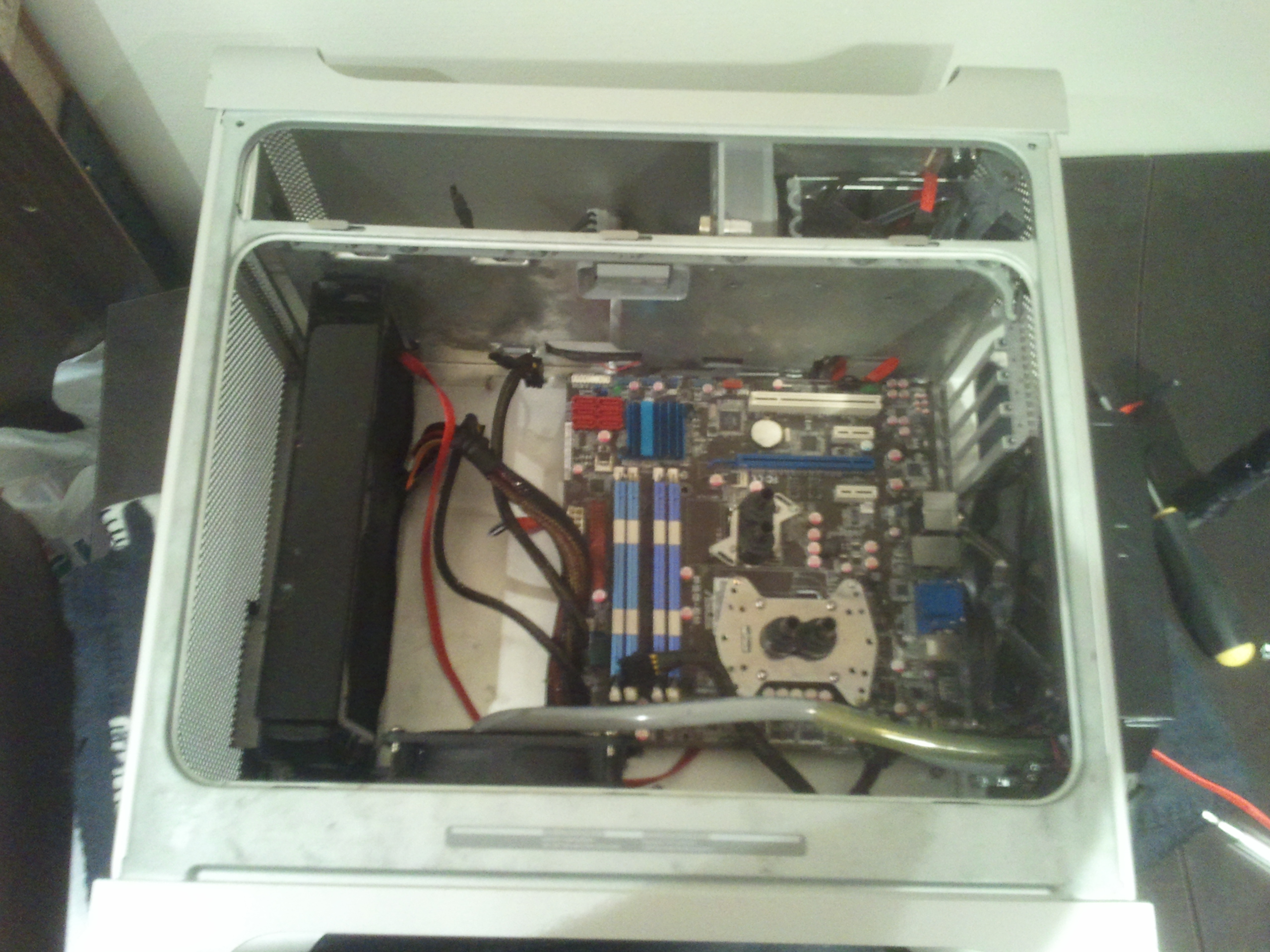

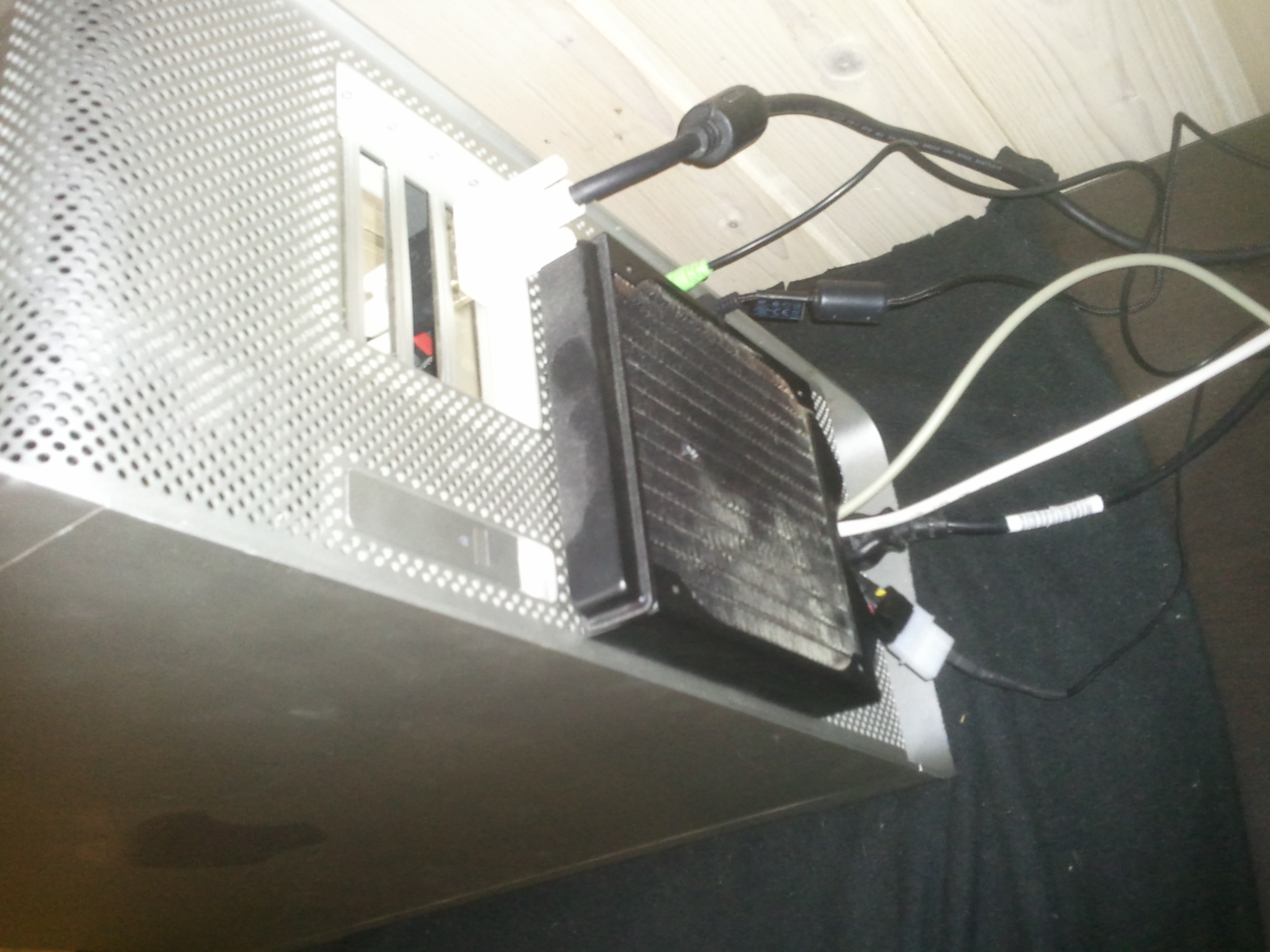

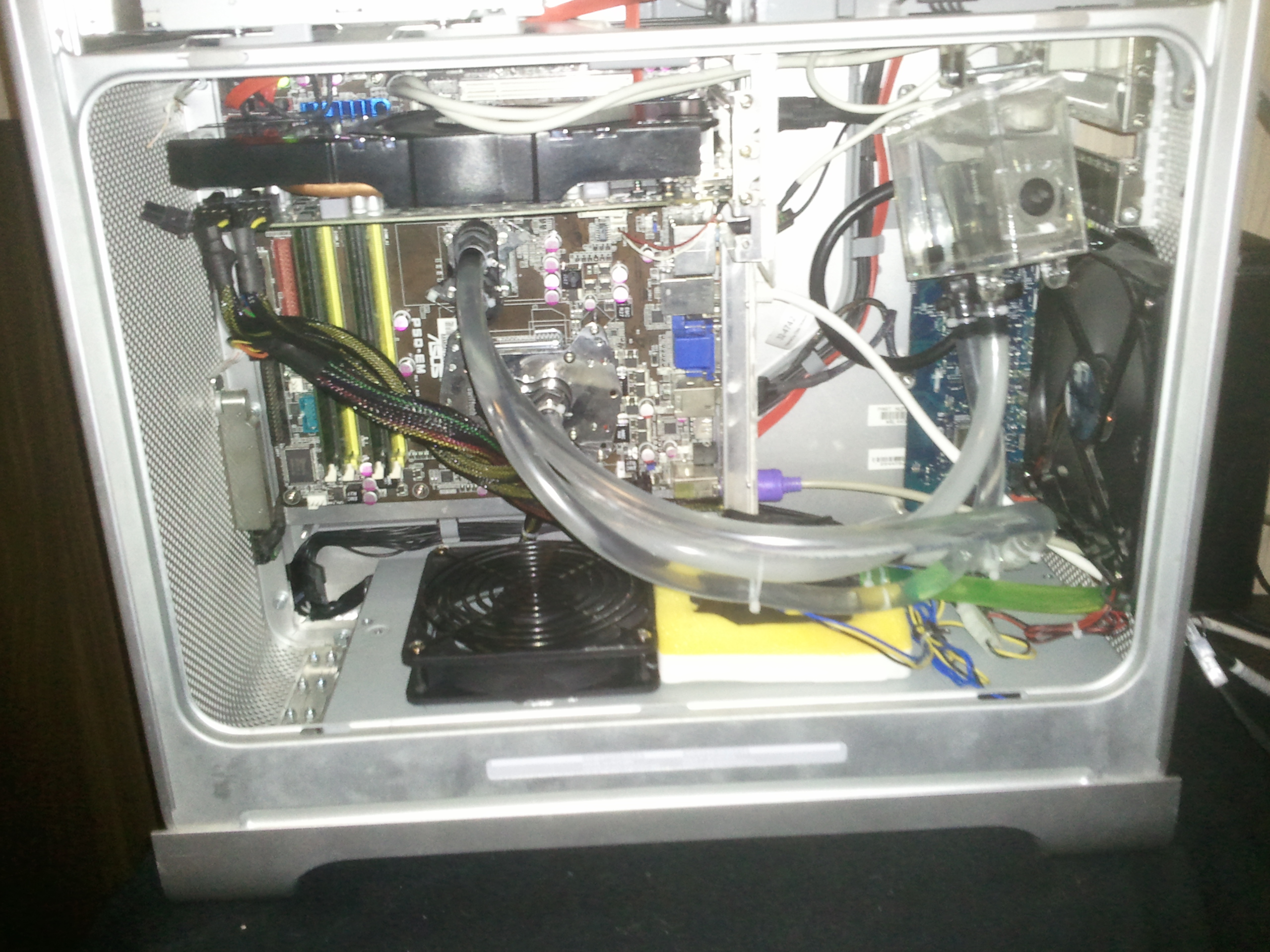

Litt oversiktsbilder etter montering av PSU. Vannkjøling er nå ferdig montert.



Lenke til kommentar

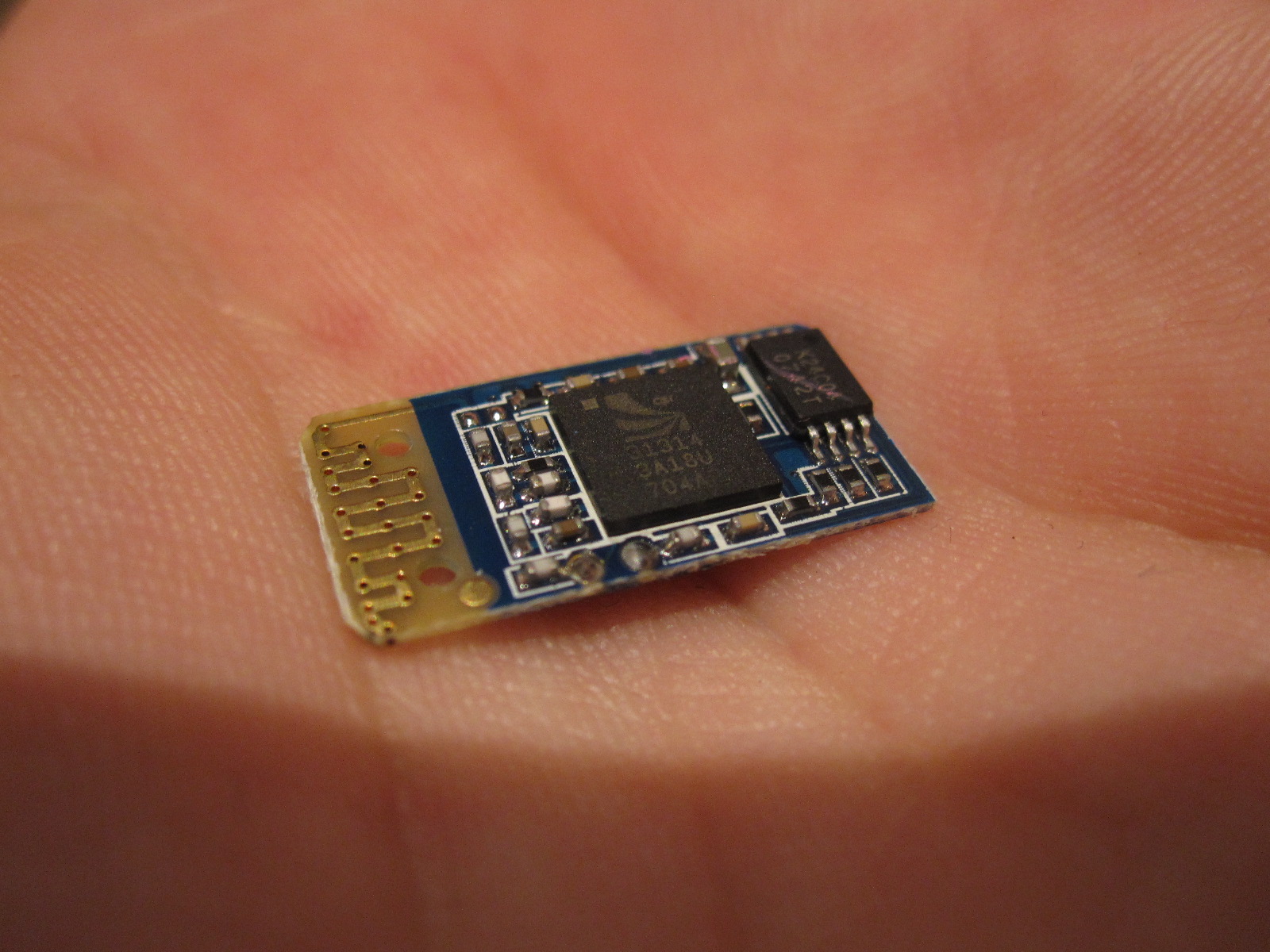

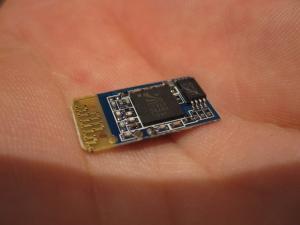

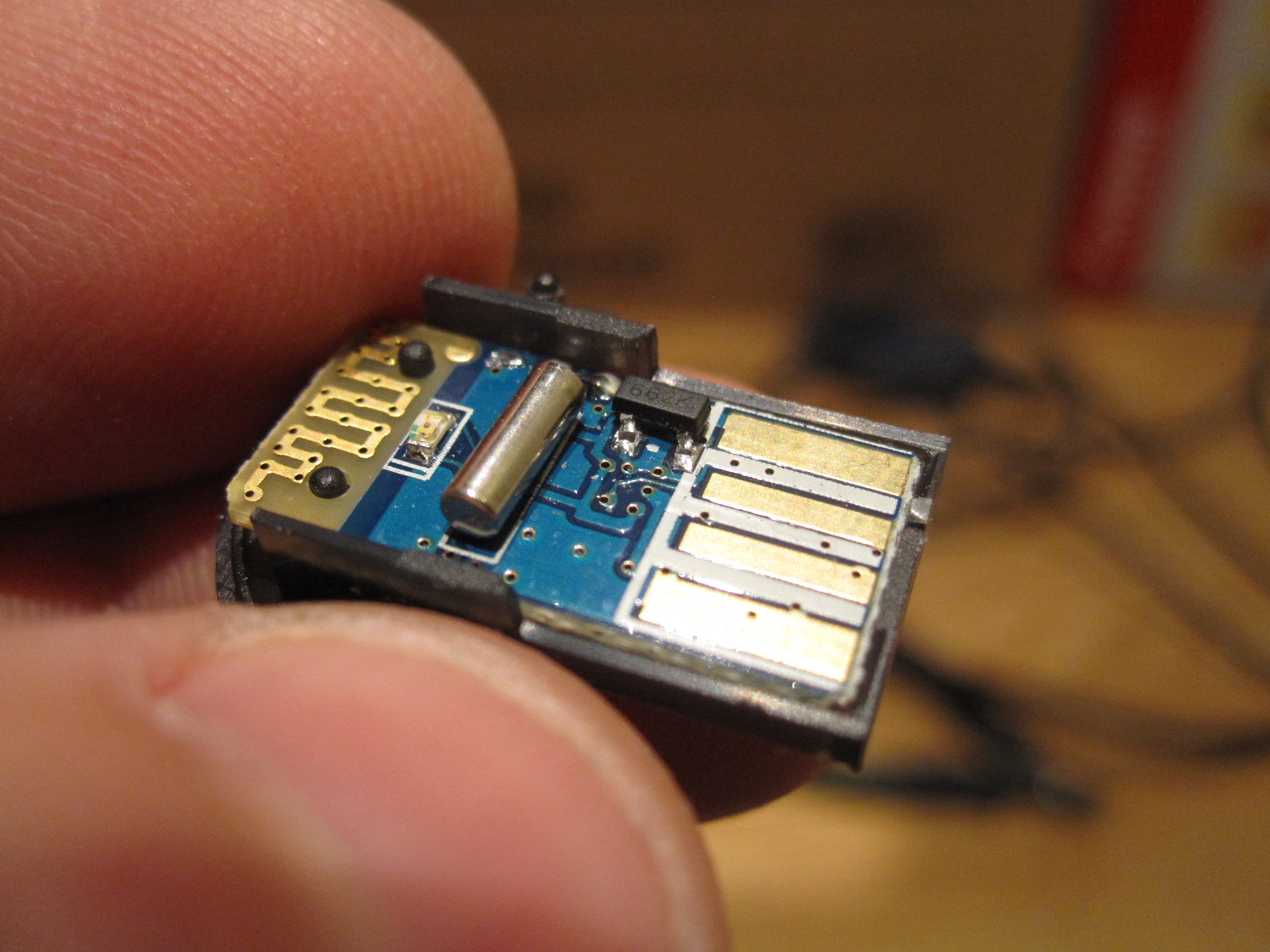

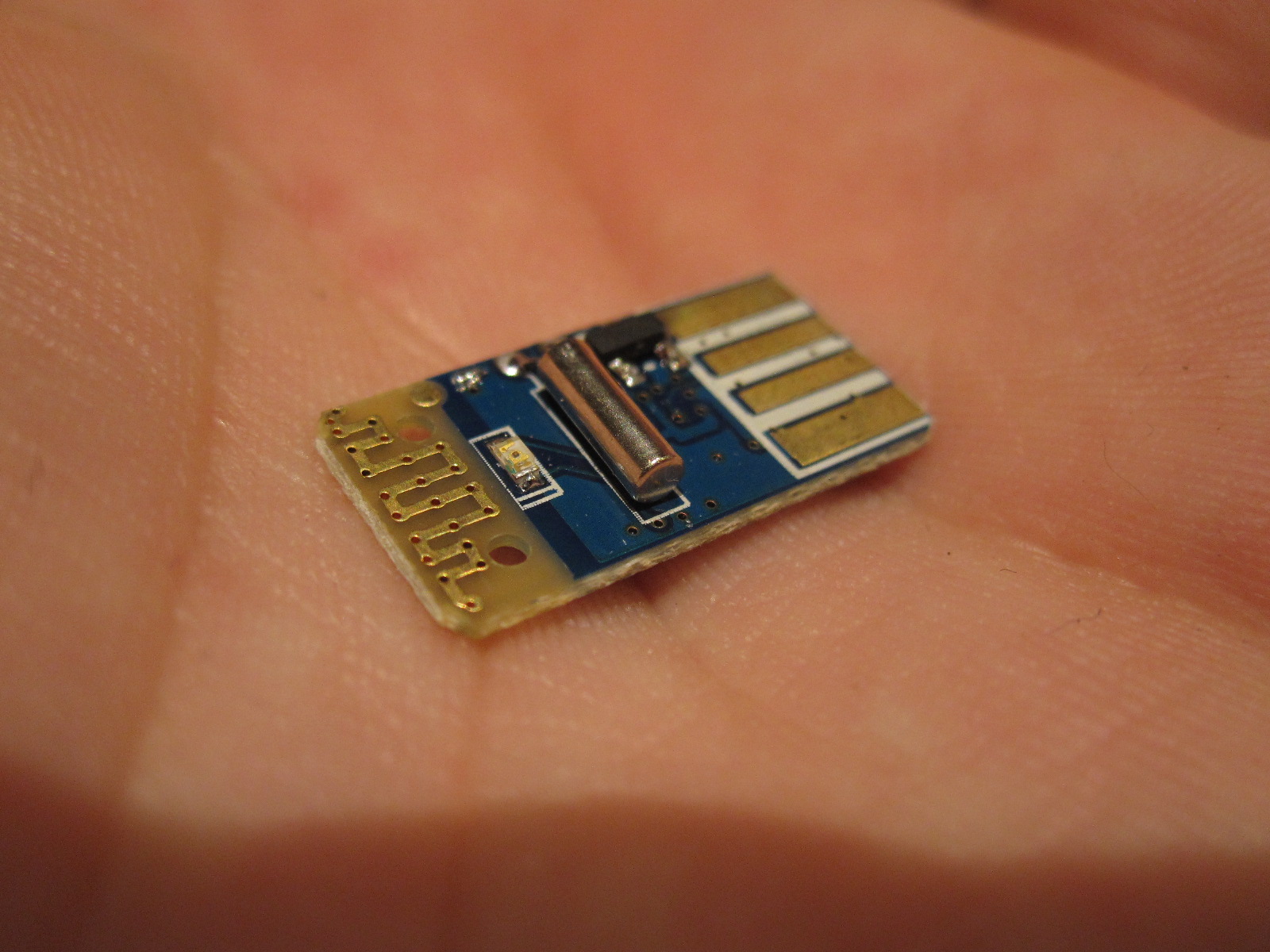

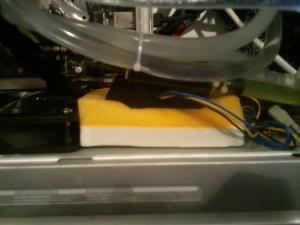

Mekking av intern blåtann

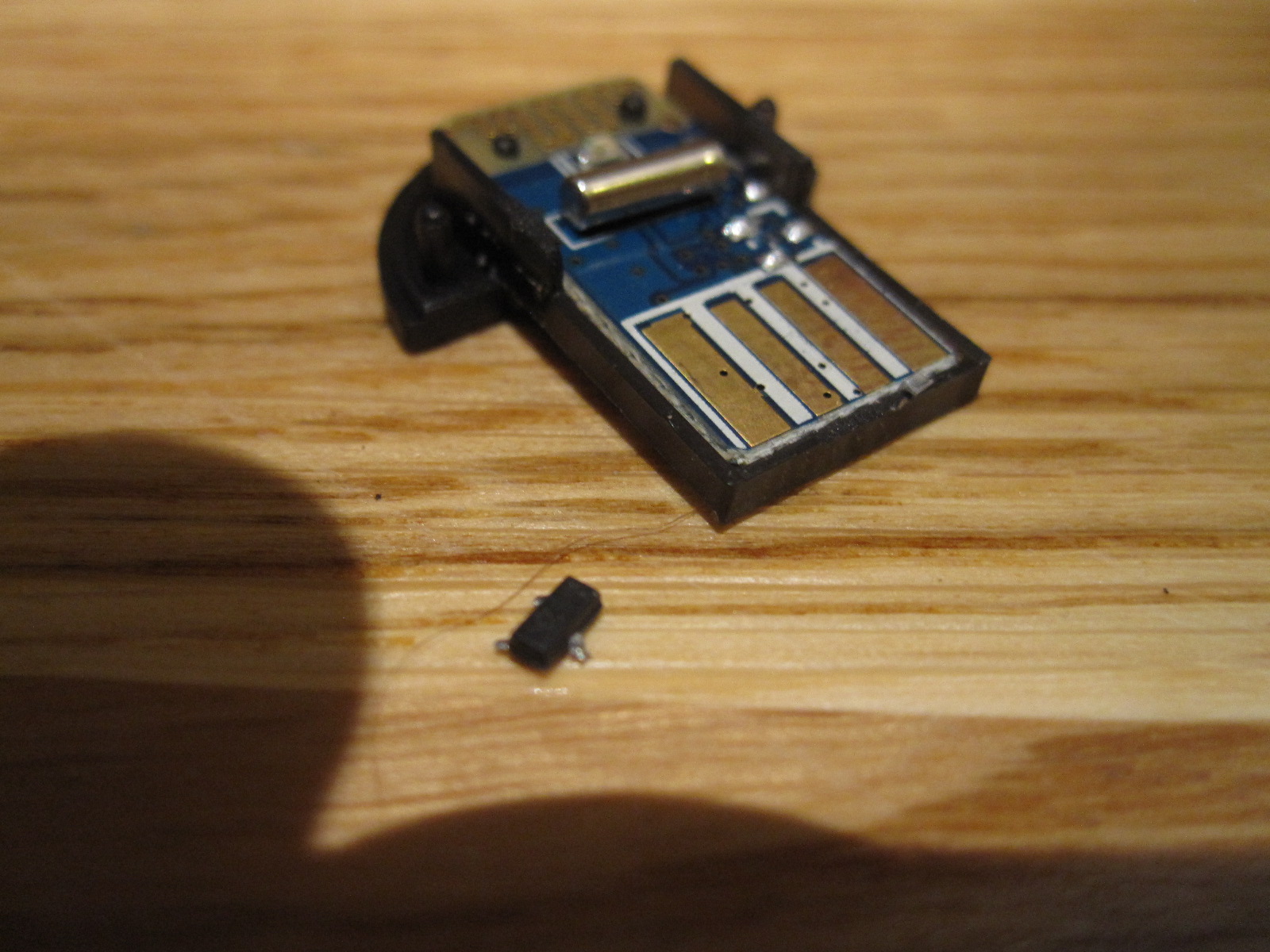

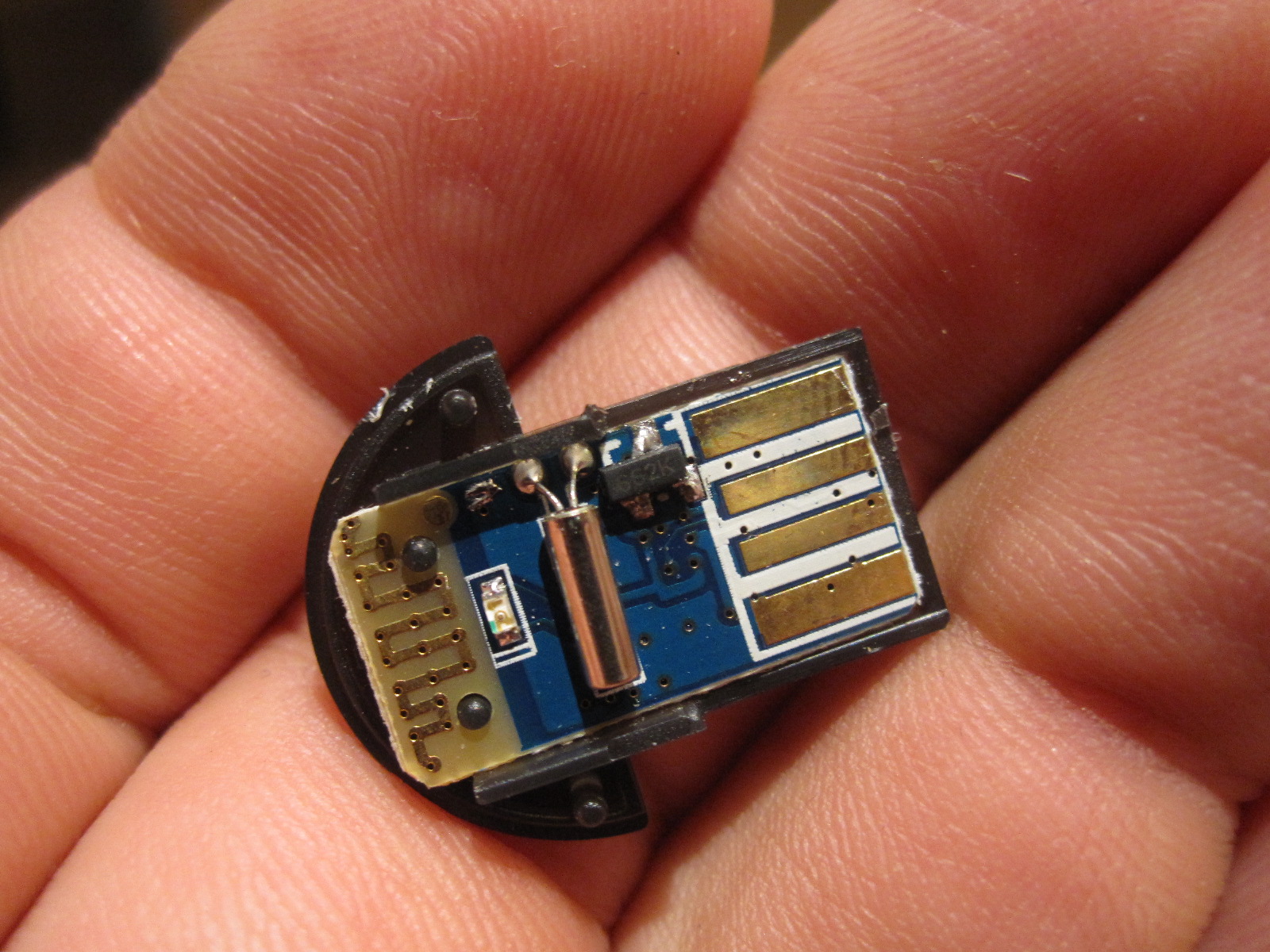

Transistor som løsnet. Folk flest ville kastet den...





... men jeg har MAD wicked loddeskillZ. Punktene er <1 mm, spissen på bolten er ~2mm.

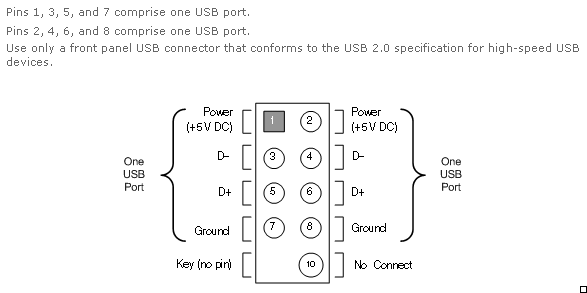

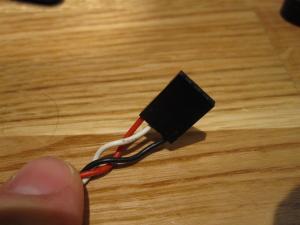

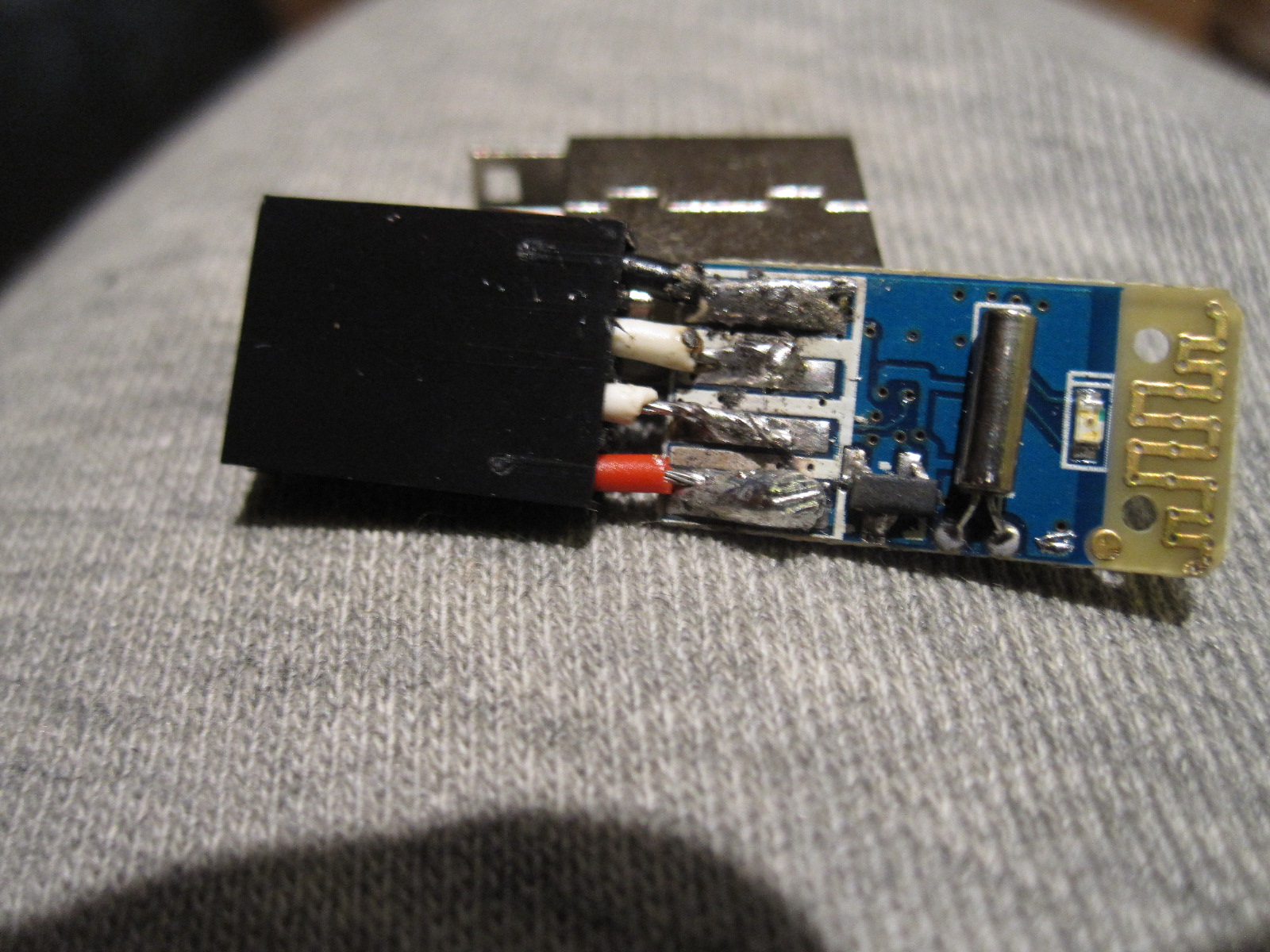

Festes på USB-kontakt på hovedkortet.

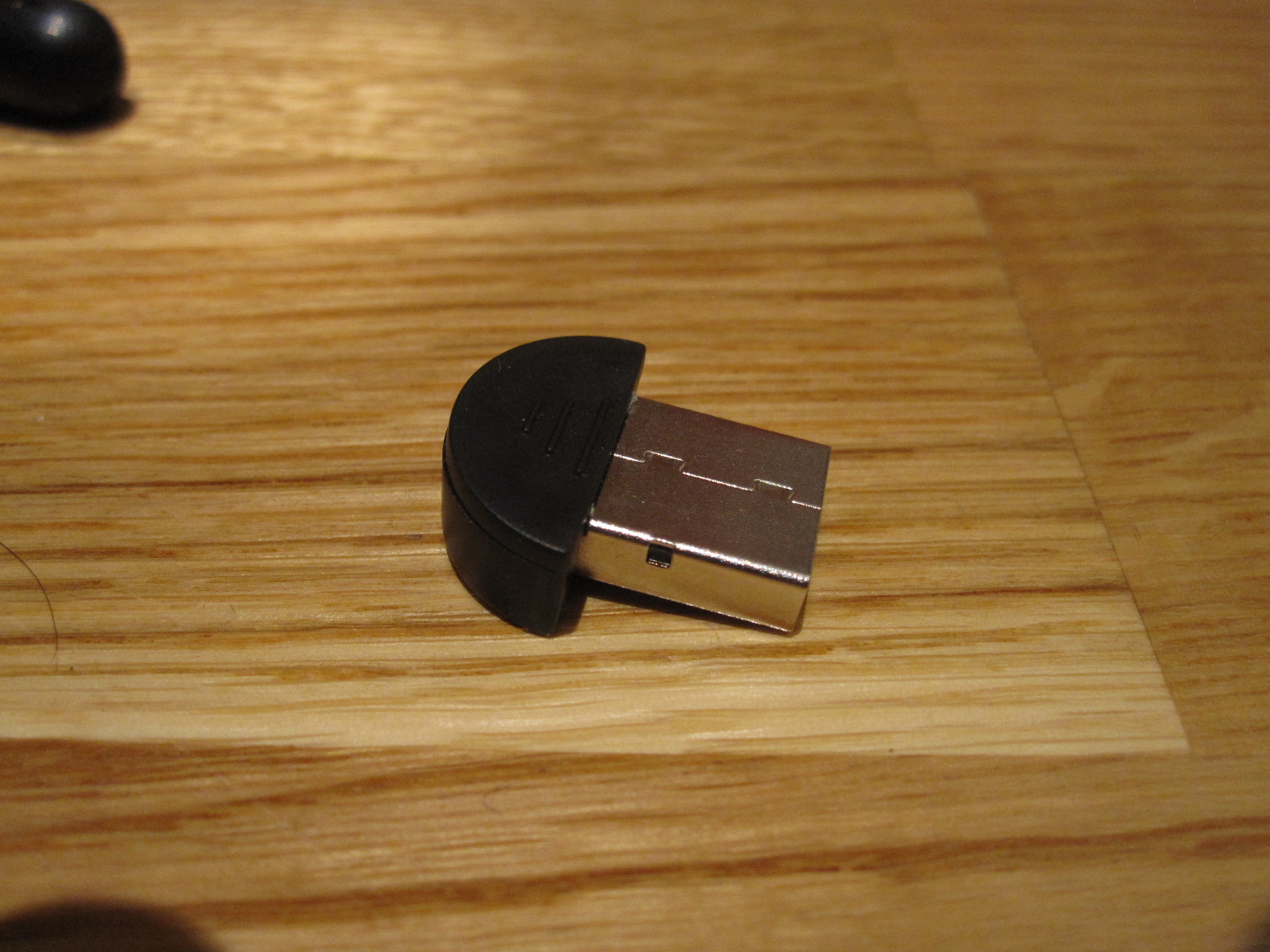

BT-dongle er btw fra DealExtreme. Koster ~10 kr. Veldig god investering :-)



Kommentartråd

Endret av conflict
  • Liker 1
Lenke til kommentar
  • 1 måned senere...

Liten oppdatering:



Maskinen fungerer fremdeles bra, men er litt skremt mtp vannkjølingen. Det blir mindre og mindre vann. Er det vanlig? Må titt og ofte fylle på vann. Såvidt jeg kan se, så lekker det ingen steder.



Har kjøpt nytt minne(PC2-8500) og overklokket prosessor litt til(fra 3.4-3.6). Det ga 11% økning i CPU-testen til CineBench. Har også gått opp drøye 5 FPS i GPU-testen.



MAO en helt OK oppgradering. Det beste er at jeg betalte 100 kroner for brikkene, og nå har 4 GB med DDR2-minne til overs, som jeg kan bruke til andre prosjekter :-)

Lenke til kommentar
  • 2 uker senere...

Ting går sakte men sikkert fremover. Jeg fikk byttet en 240mm radiator og to nye vifter hos en hyggelig kar på finn.no. Han var ikke kravstor, og tok til takke med en glasscola mot delene.

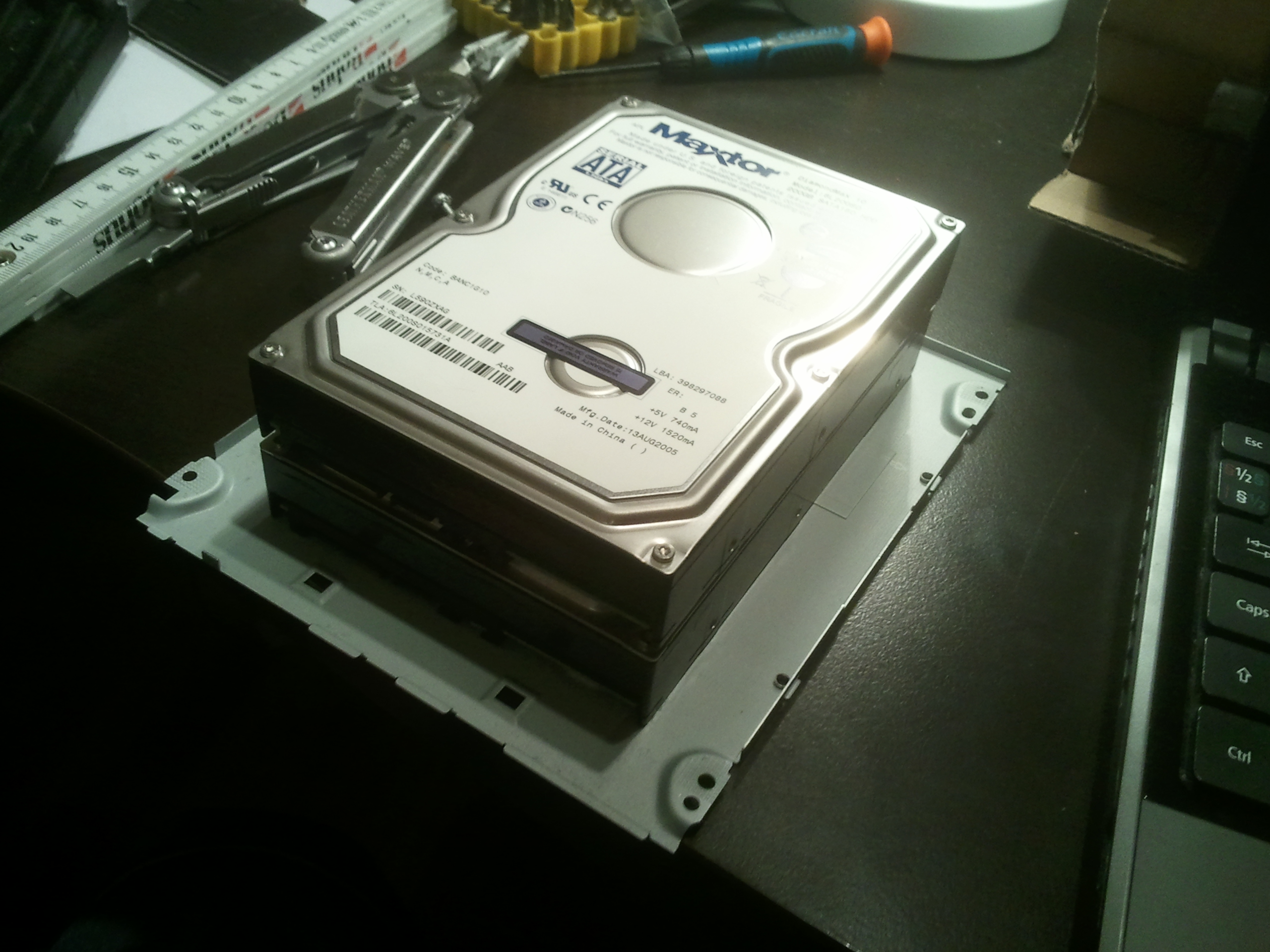

Siden OS-disken min døde, og jeg må vente på ny fra MPX, så da er det en gyllen sjanse til å oppgradere og fikse litt på maskinen(fortrinnsvis kjølingen)! Målet er å flytte hovedkortet ned og bakover til de originale PCI-plassene. I tillegg skal HDD-vifte oppgraderes, og jeg skal muligens installere flere harddiskplasser. Det hadde vært fint å ha mer enn to 3.5" plasser.



Før:




Etter:




Spørsmålet er om jeg ikke rett og slett skal fjerne DVD-rommet, og heller ha to ekstra disker der. Intern DVD er ikke strengt tatt ikke nødvendig i dagens PC-verden.




Jeg har gjort litt enkel kabling, og prøver å få det litt ryddigere enn forrige gang. Målet er å ha en 120mm radiator bak, og en 240 foran. Da får jeg god luftflyt i kabinettet.

Endret av konduktans
Lenke til kommentar
  • 3 uker senere...

Endelig er det fremgang. Har satt opp en midlertidig maskin slik at jeg får spilt gamle dataspill og surfet på internetten. Dermed kan jeg ta byggeprosessen til neste nivå, og faktisk ende opp med et produkt som er verdt tiden.

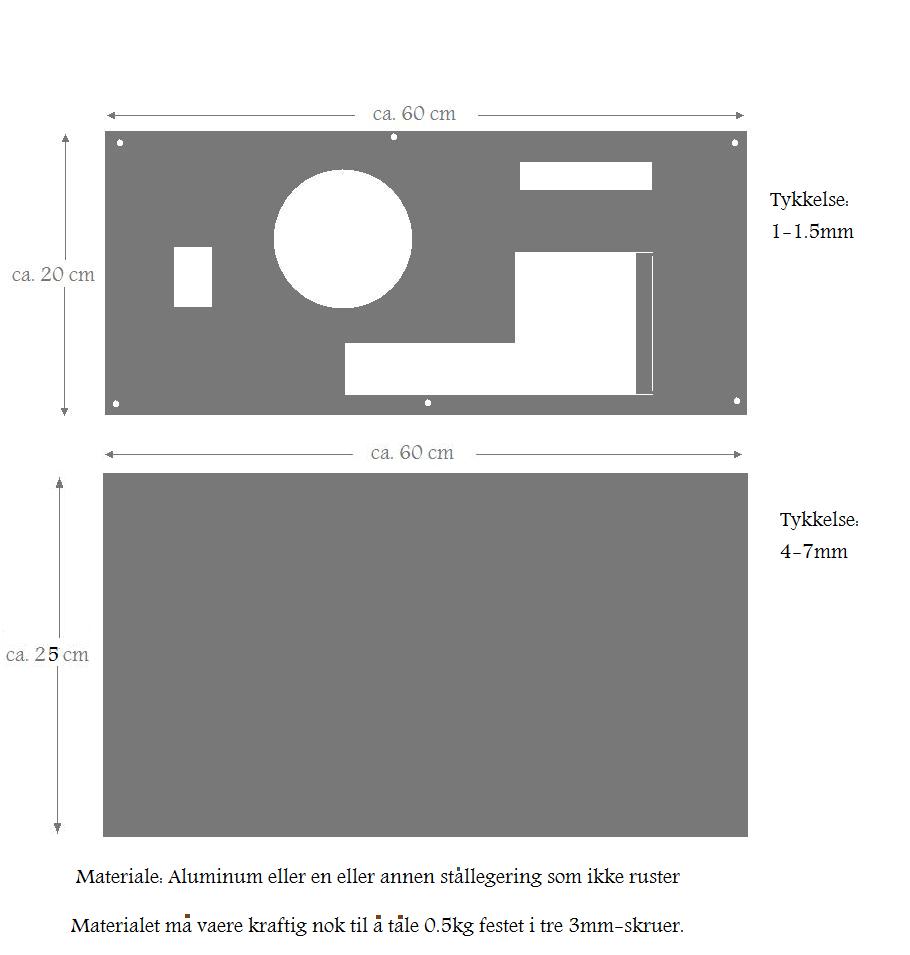

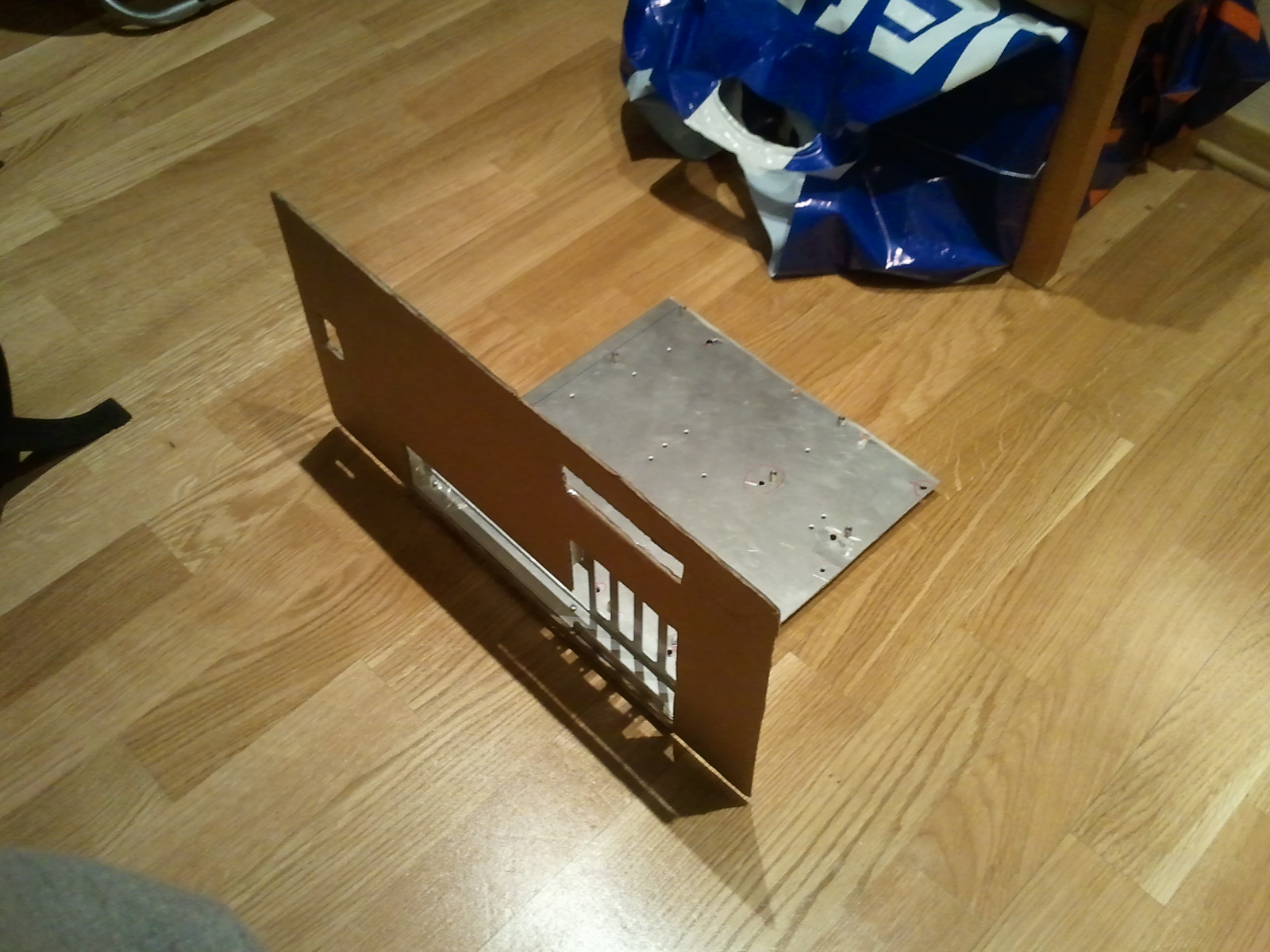

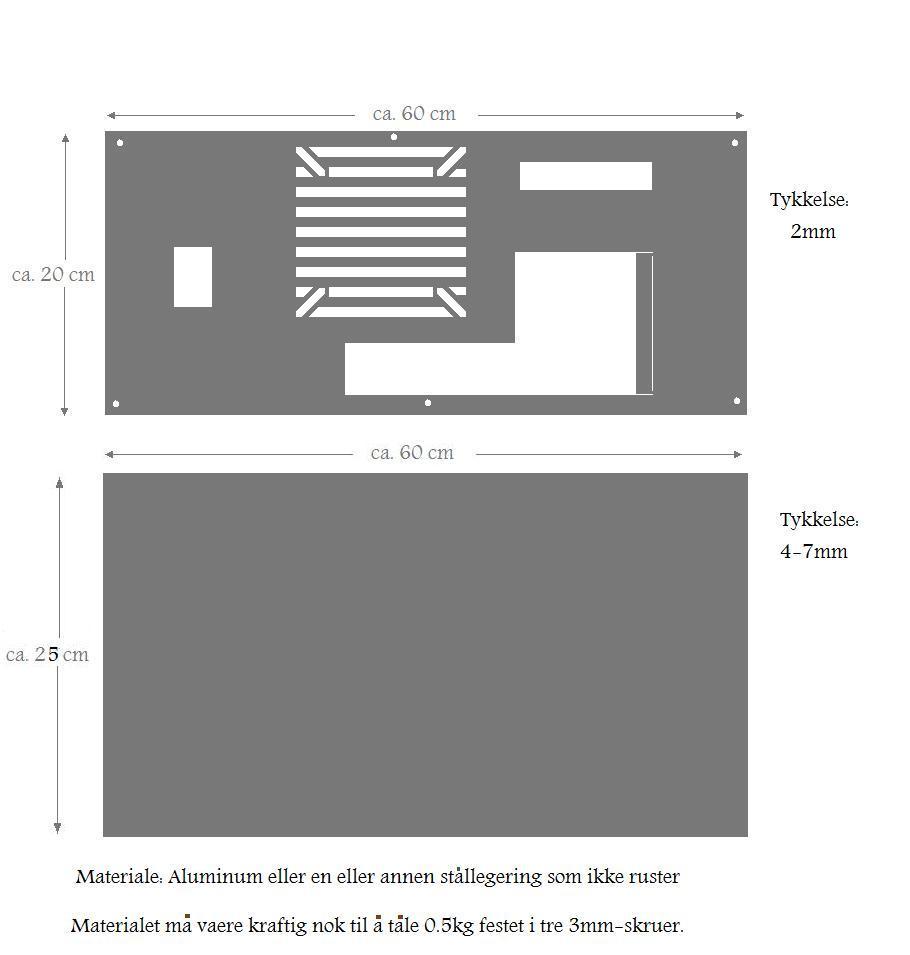

Planen er å få fabrikkert to plater:






Den store flate platen monteres "bak" i kabinettet, og hovedkort+radiator monteres på den.



Den andre brukes på baksiden av kabinettet.



Målet blir noe ala dette, men i mATX-format.

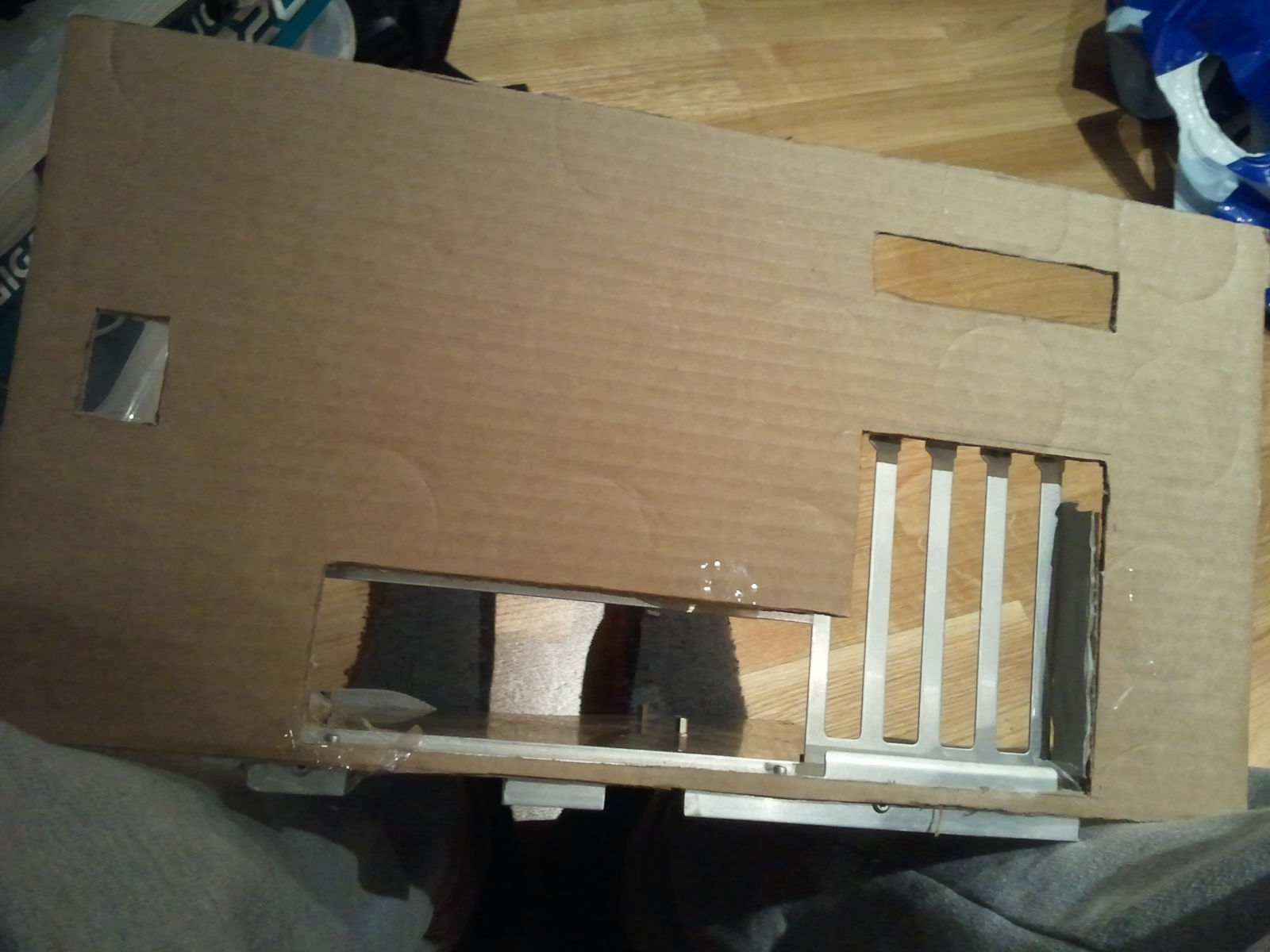

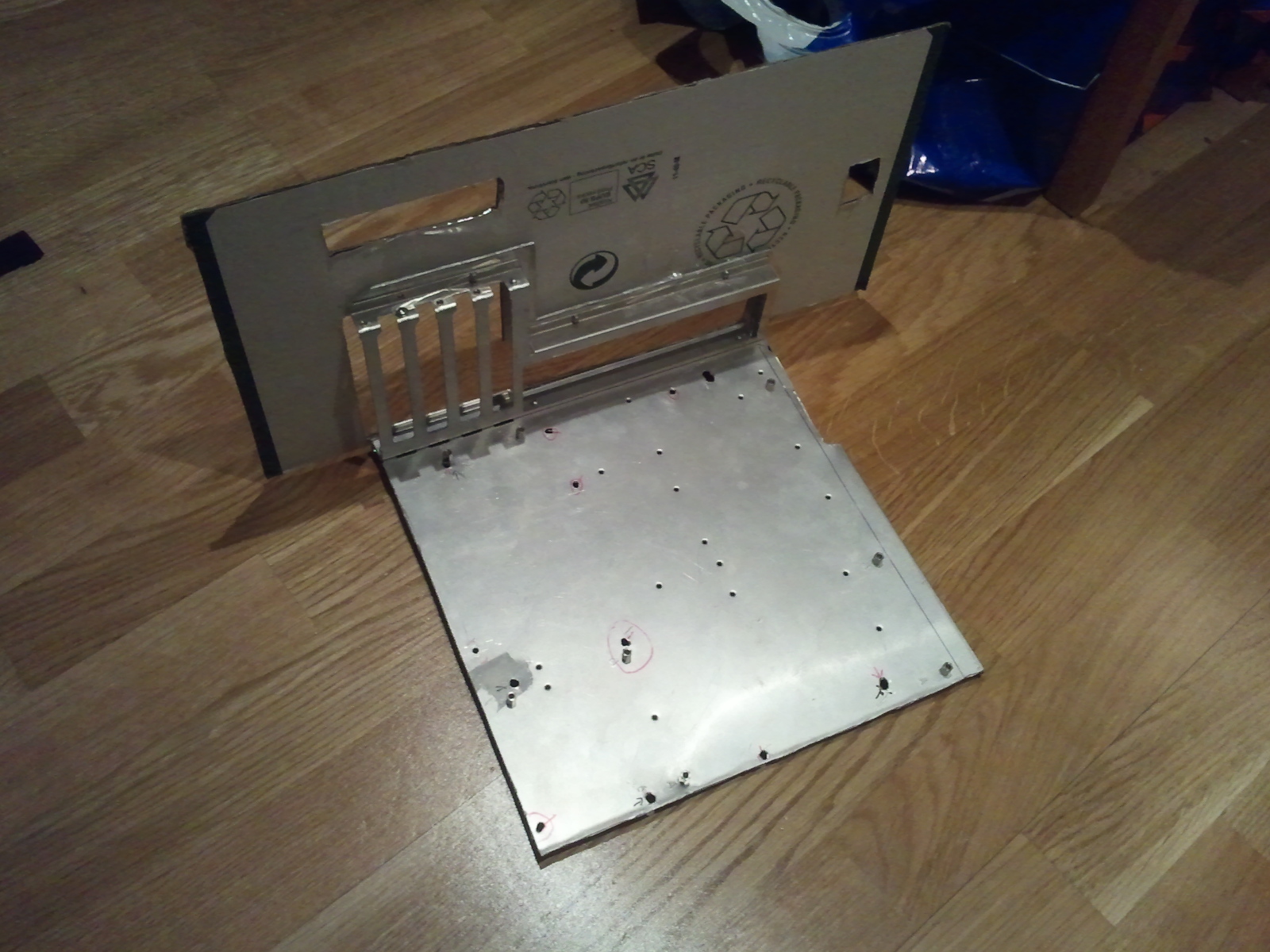

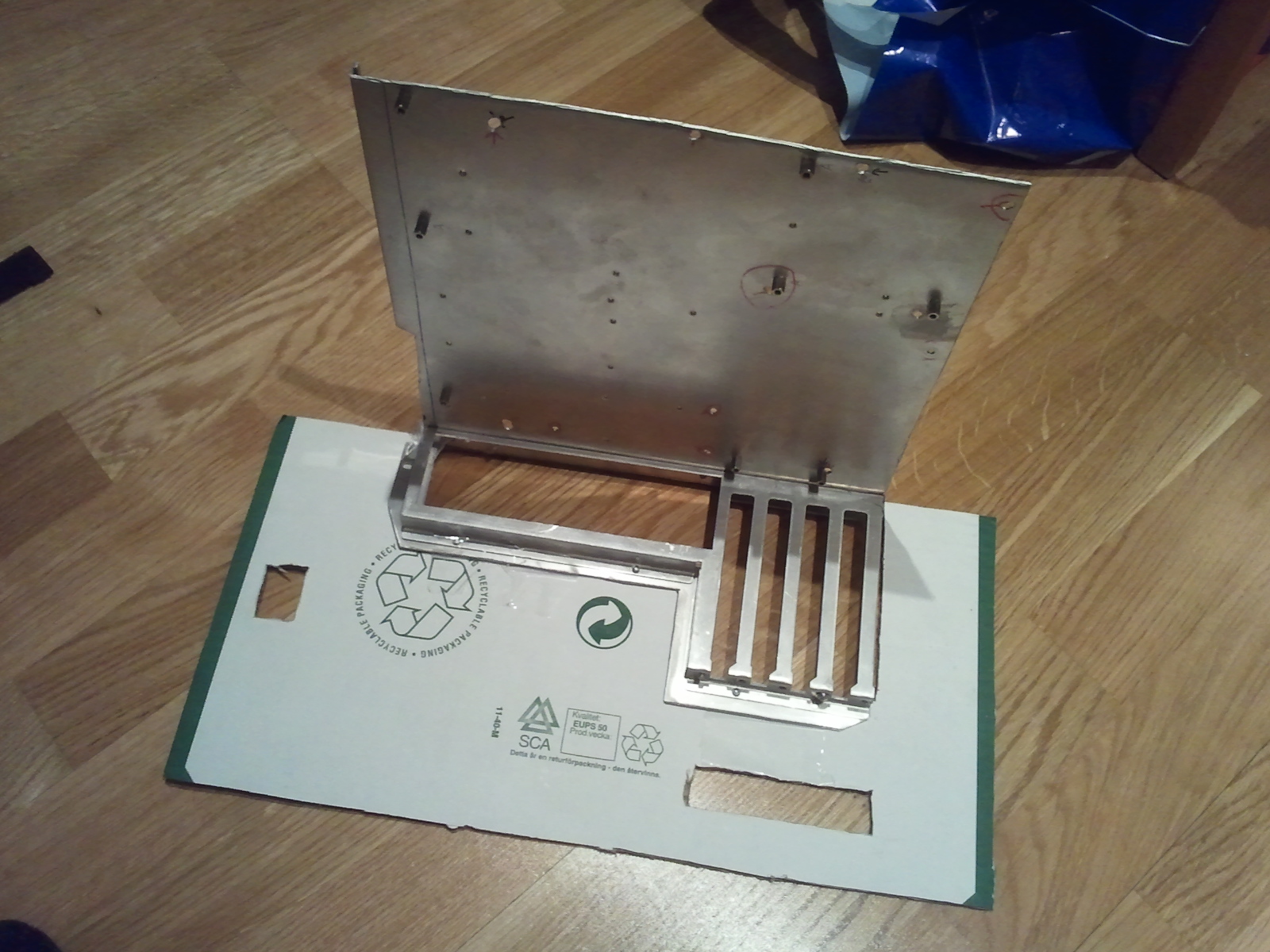

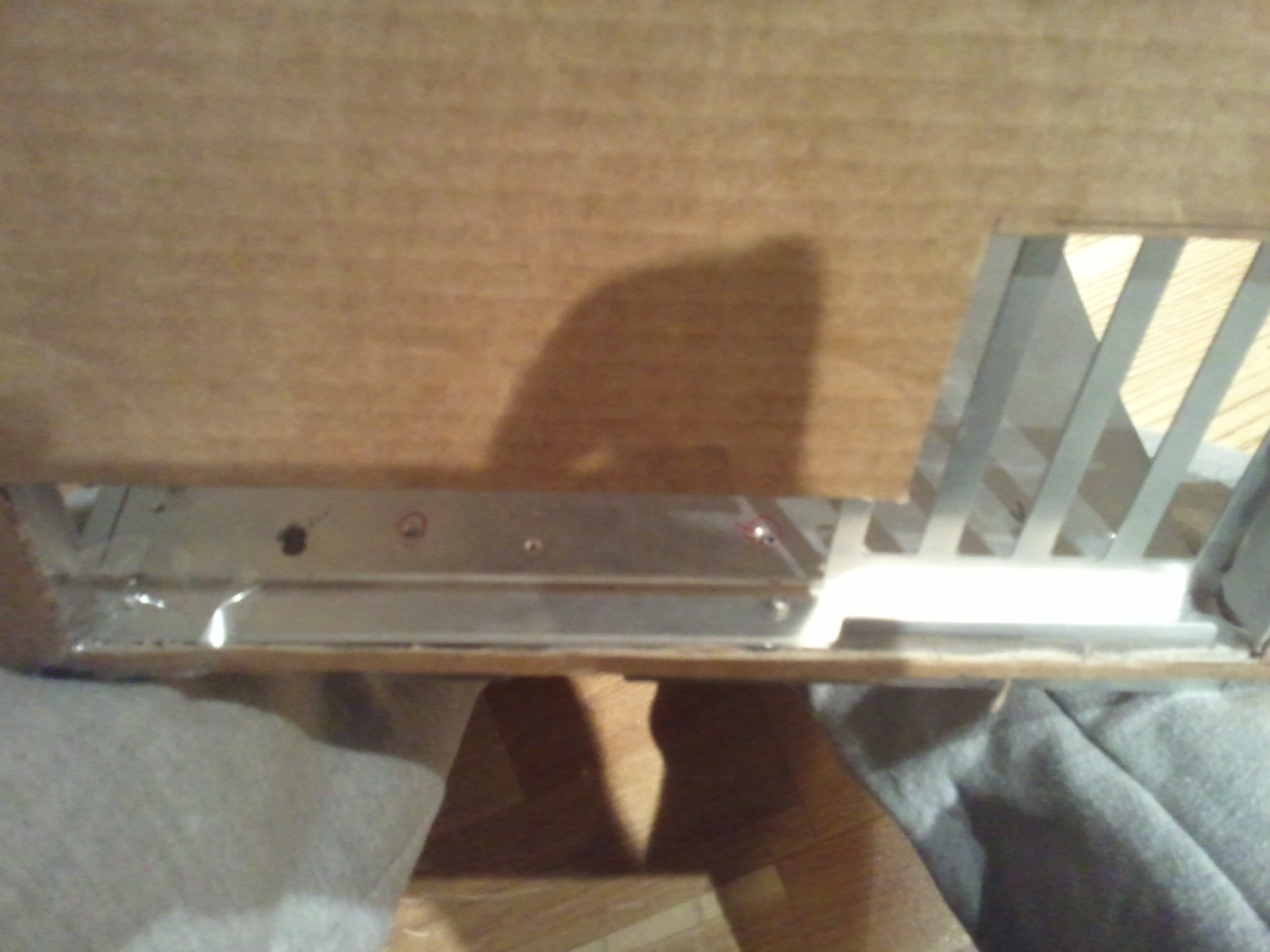

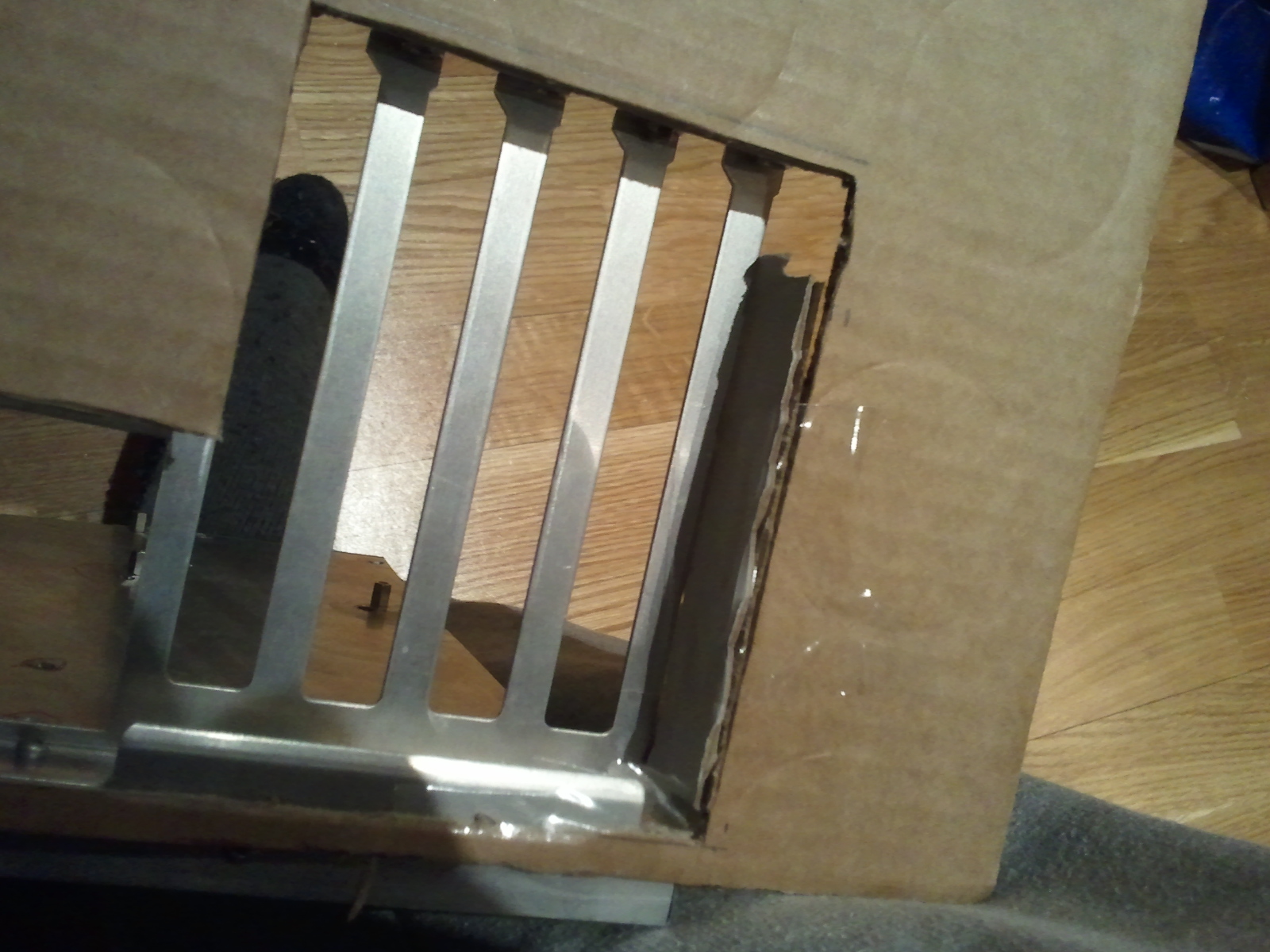

Har laget med en papp-mal









EDIT: Tror jeg velger en annen design på vifteplassen bak, slik at det går å montere enten 12cm eller 14cm vifte.
