Pc i en G5 kasse

[Stonescream]

Hei,

Har fått tak i en gammel G5 kasse med dualcore 1,8 Ghz G5 kasse som jeg tenkte å bygge pc'en min inni.



Foreløpig er det bare på filosoferingsstadie, da jeg har litt andre ting som må ordnes først samt finne ut den beste måten å ordne denne modden på.



Jeg driver for det meste å surfer litt på nett og kikker på hvordan andre har gjort dette før meg.



Jeg har vannkjøling på maskinen min i dag, og siden jeg har delene, er det jo teit å ikke bruke de. Spørsmålet er om jeg klarer å få maskinen fin og om jeg i det hele tatt får plass.



Tar jeg kun luftkjøling, er jobben mye enklere siden jeg kan montere harddisker i eksisterende plass osv.



Foreløpig ser jeg for meg å bruke Lian Li hovedkortbrett.



Noen linker jeg har samlet sammen:



Den første vitsen ang å gjøre dette:

http://www.overclock...cd-an-apple-g5/

( jeg skal unngå grønne lys, jalla montering og lignende )





http://forums.macrum...ad.php?t=173707

Kun luftkjølt.

http://blog.neomajic.com/?page_id=27

Igjen kun luftkjølt.



Mod med vannkjøling, men fryktelig fryktelig rotete:

http://www.overclock...ad.php?t=533664



Ganske så fin vannkjølingsmodd:

http://forums.mactal...c-pictures.html

(obs, store store bilder)



og en haug med inspirasjon til slutt:

http://www.s15515867...sitehome.co.uk/



Problemområder:

- kontaktene fremme

- montering av vannkjølingen om jeg går for å fortsette med vannkjølingen. Radiator, pumpe, kjøling for harddisker osv.

- strømforsyning muligens

- DVD-rom



- og helt sikkert mye mer.



Uansett, filosofering så langt.



Skal få lagt ut noen bilder av kassa som den ser ut nå med støv og det hele etter hvert.



Handleliste så langt:

- LianLi hovedkortbrett med skruer

- avhengig av frontpanel, noen av og på knapp og diverse.



Kommentartråden:

http://www.diskusjon...owtopic=1296561



Bilder av det støvete utgangspunktet:

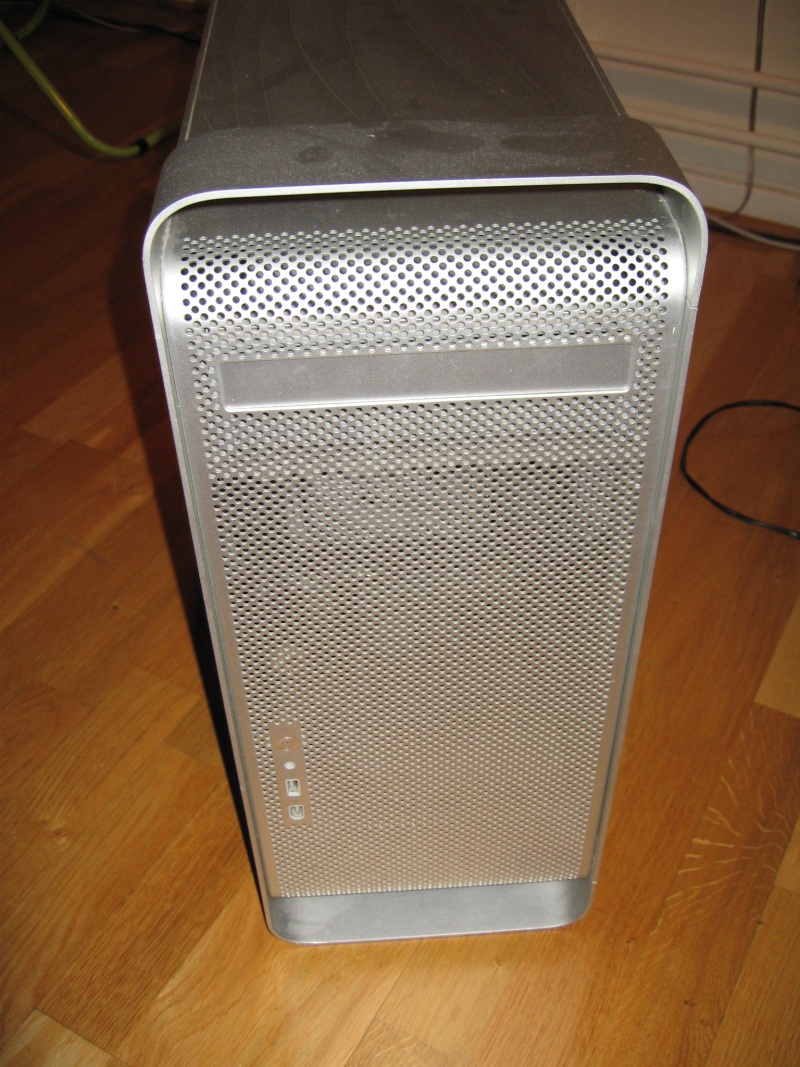

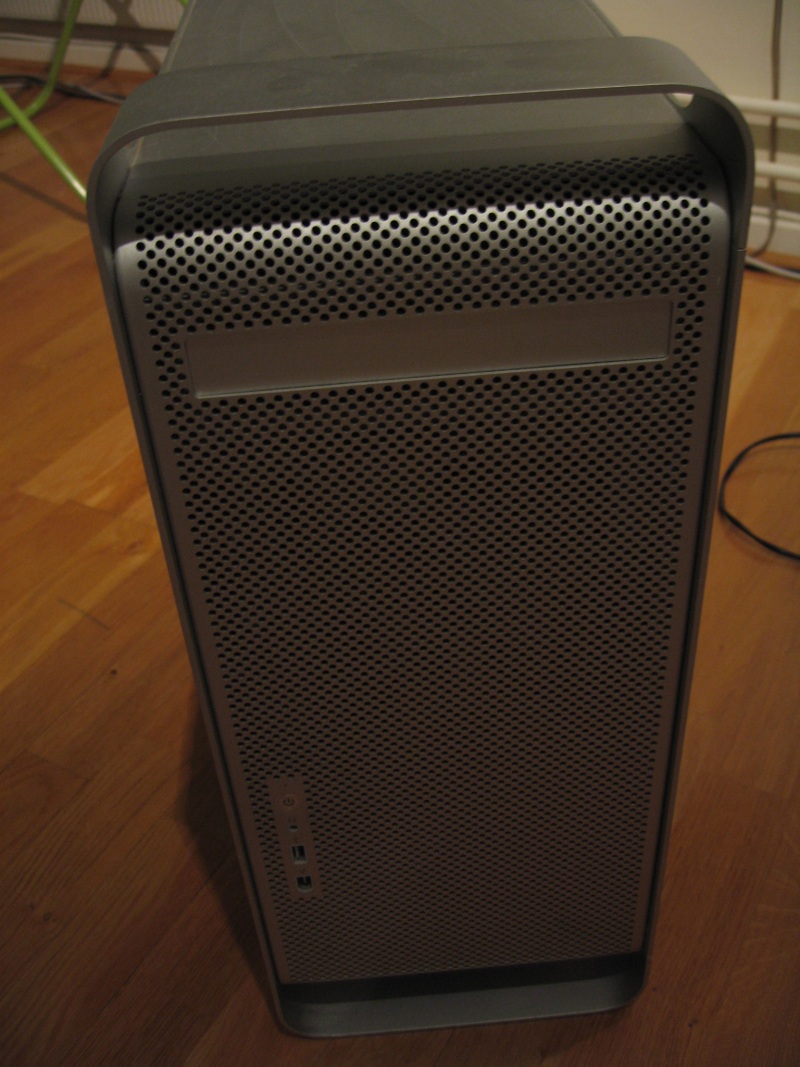

- Fronten som mest sannsynlig blir slik.

- med litt mer lys

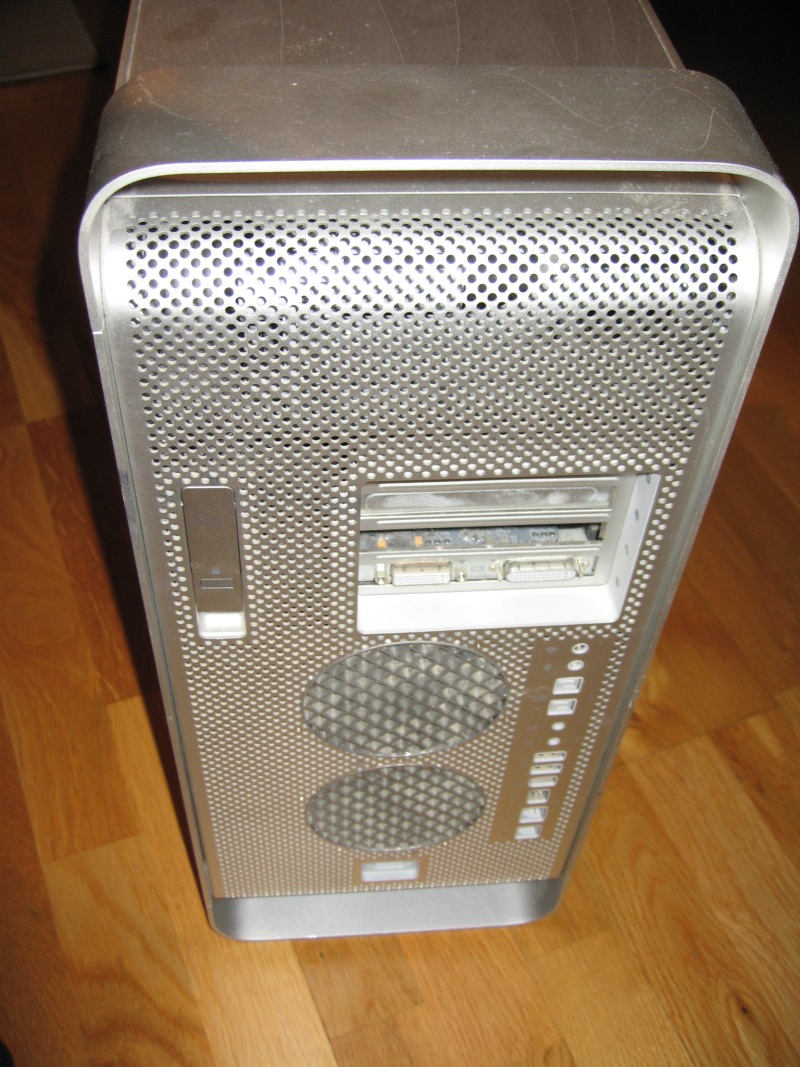

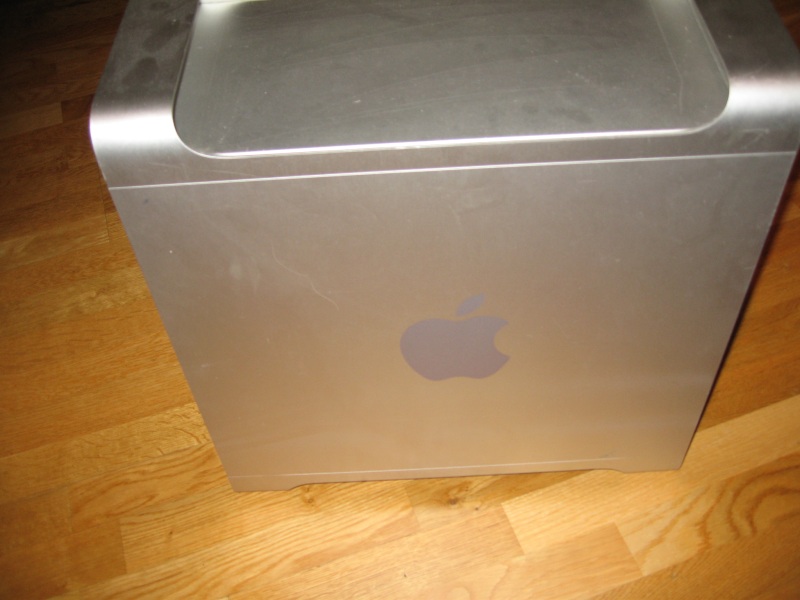

- høgre side som blir uforandret

- bak som blir erstattet med lianli hovedkortbrett

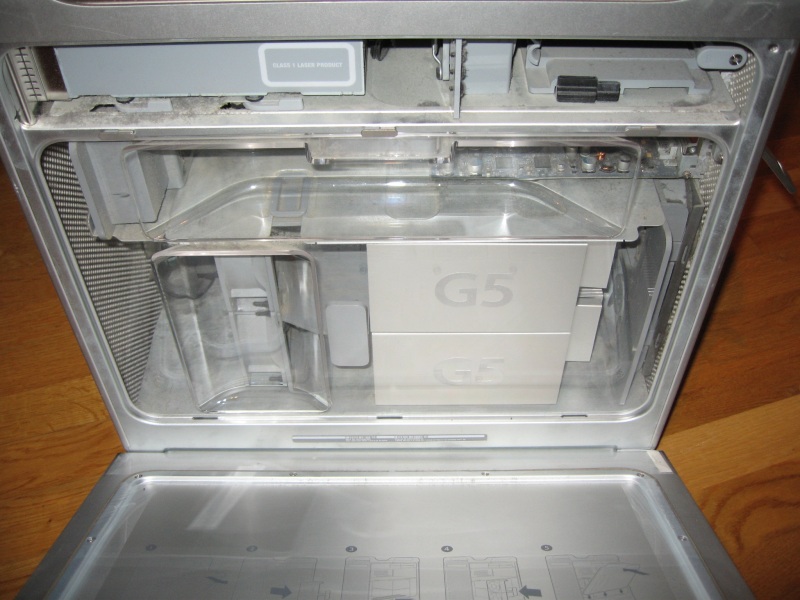

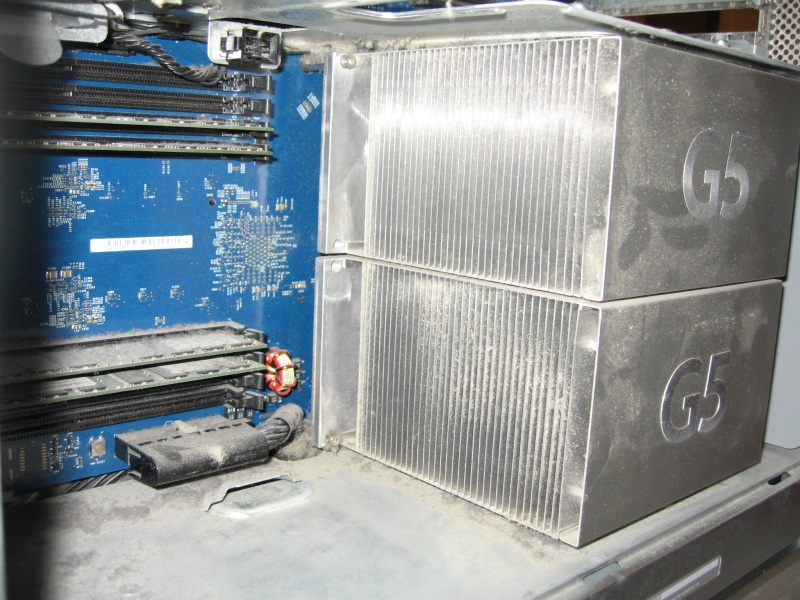

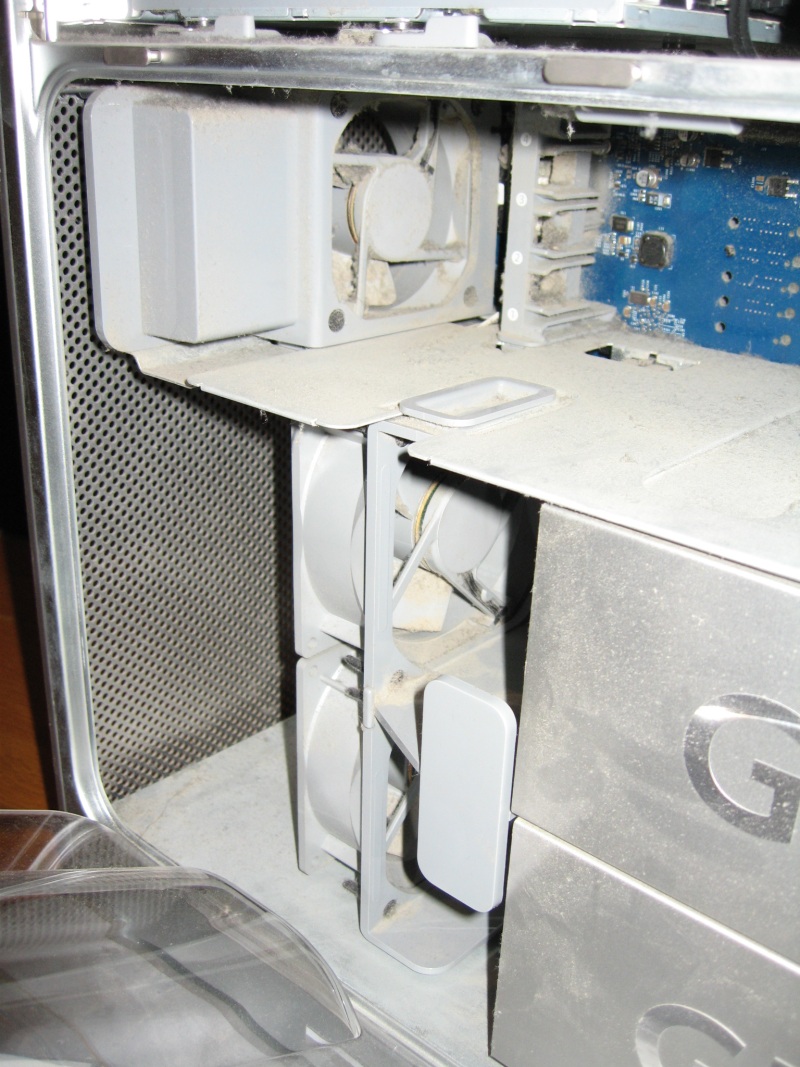

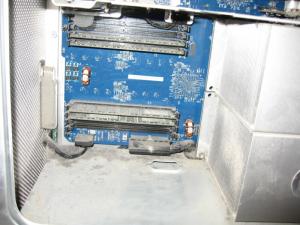

- støvete innvendig

Endret 27. mars 2012 av Stonescream

[Stonescream]

og ett år senere har jeg endelig rota i gang med dette.



LianLi brett og et frontdeksel jeg evt kan bruke til å få minnekortleser og slikt noenlunde fint montert er på vei i posten. Får starte med å renske ut innmaten og slikt i kveld kanskje.

[Stonescream]

I dag var det litt støvsuging og operering av kassa for å få ut innmaten.



Var ikke helt lett i nattemørke og med hodelykt på balkongen, men kom ett godt stykke på en halvannen time:



Fått ut hovedkort og beista av noen prosessorkjølere ( med prosessor påmontert)

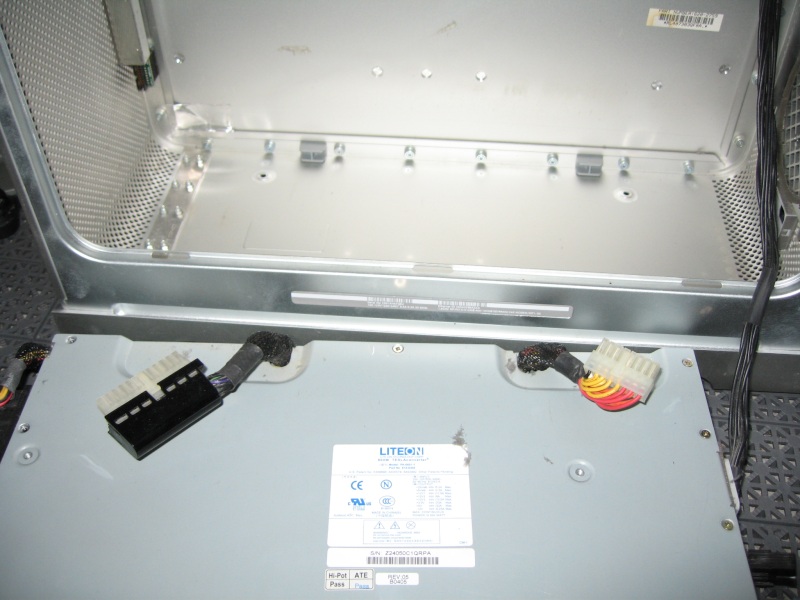

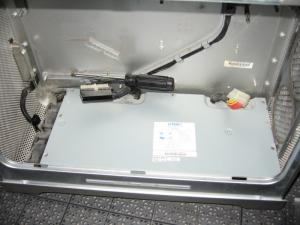

Få ut strømforsyningen. 600 watt kan den levere i sitt merkelige format.

( I følge klistermerket på toppen )

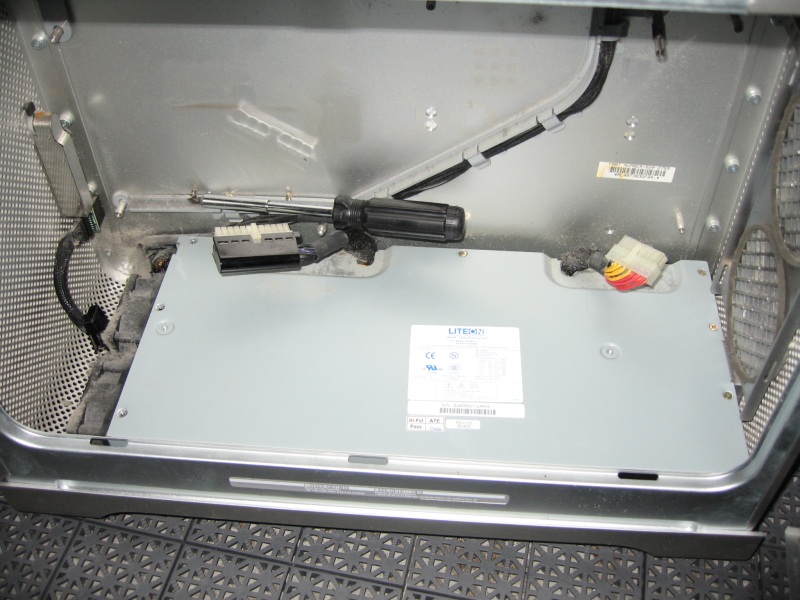

Sånn er bunnen uten strømforsyningen.



Så langt jeg kom i dag. Hadde ikke rett størrelse til å løsne rekka med skruer som holder "plata" som cd/dvd og harddiskene er montert på, så får ta det på Fredag siden jeg ikke har tid til å gjøre noe i morgen.





Kommentartråden:

https://www.diskusjon.no/index.php?showtopic=1296561

Endret 28. mars 2012 av Stonescream

[Stonescream]

Fikk renska ut siste rest av innhold i dag + vaska litt så jeg kan fortsette uten å bli beglodd av hauger med datakaniner i alle hjørner. Fikk også henta lianli hovedkortplaten så nå må jeg se på hvilke deler jeg har og om jeg skal montere psu oppe eller nede i kabinettet og litt hvordan kutte og tilpasse bakplaten på en fin og bra måte.

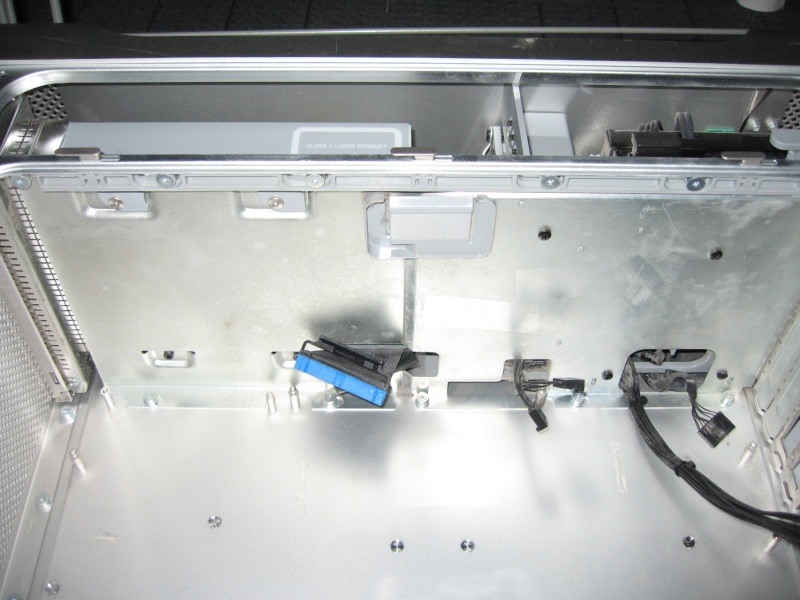

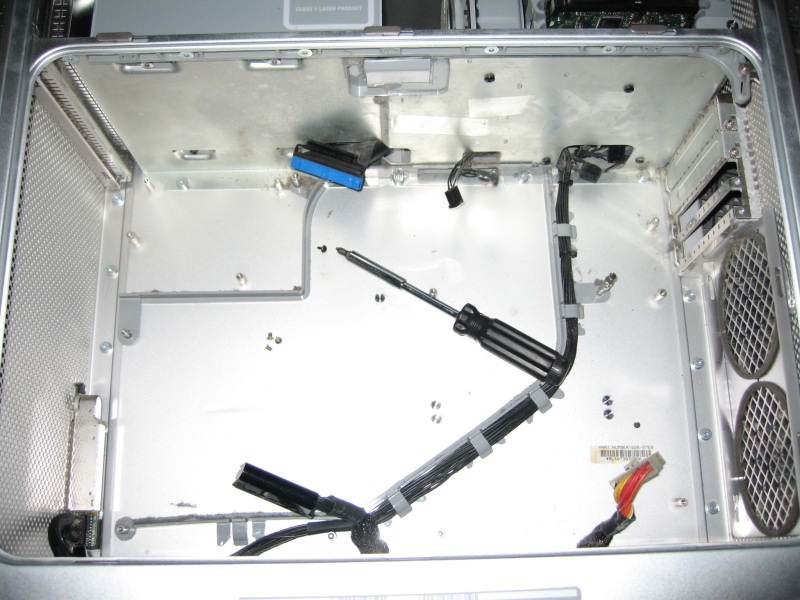

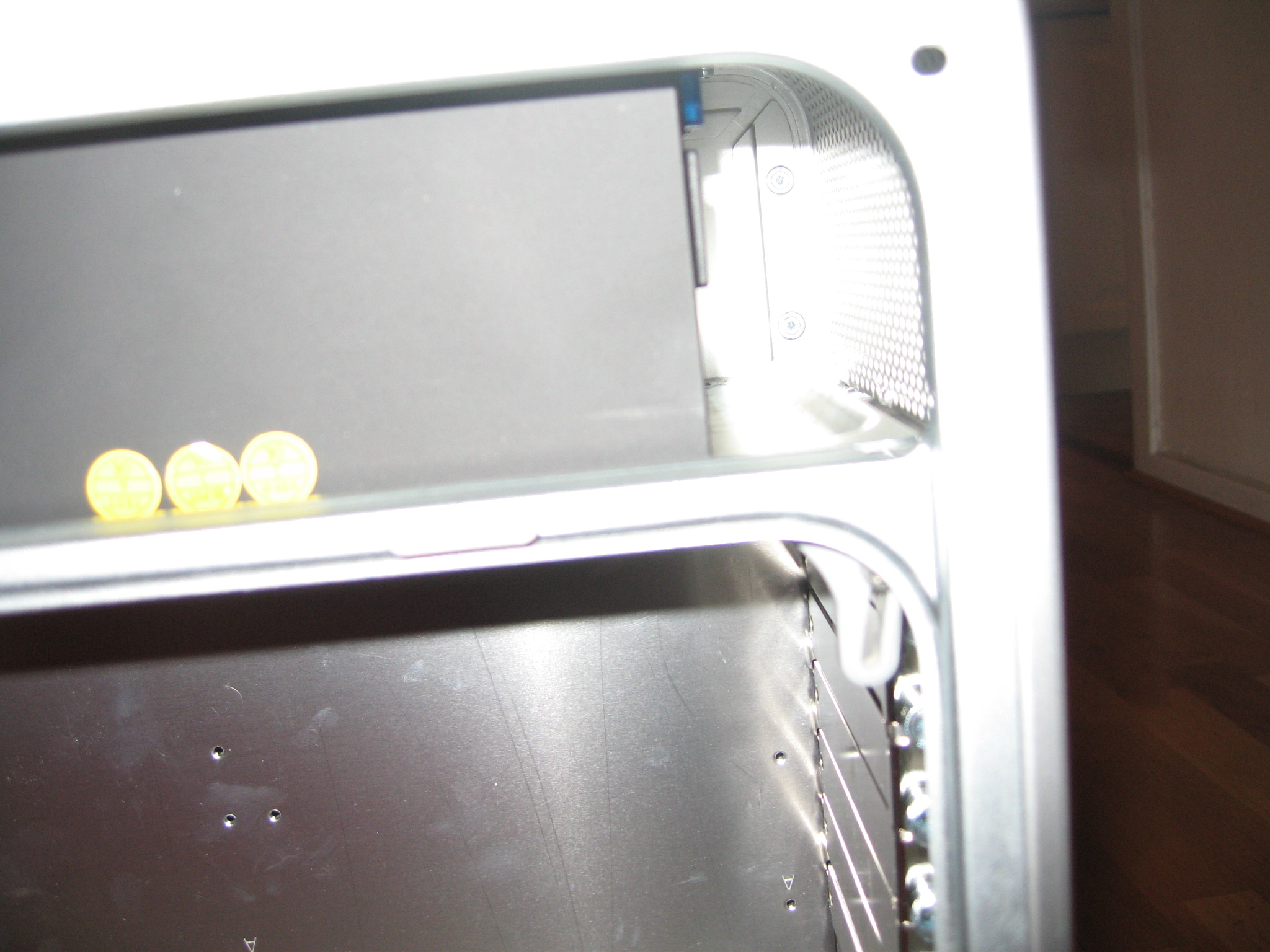

Helt tomt kabinett

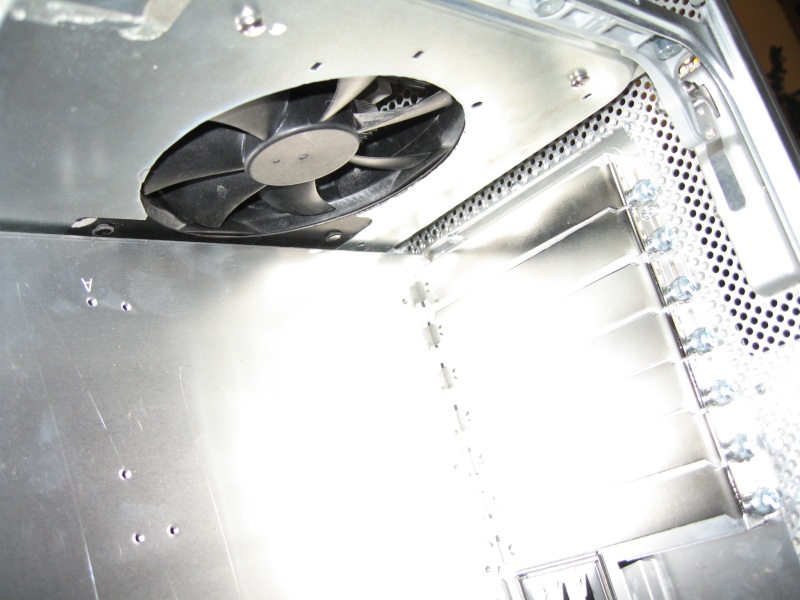

Bakplaten



Skal jeg ha psu oppe, må jeg passe å kutte og montere slik at jeg får plass og omvendt.

[Stonescream]

Tok fra hverandre delene som skal inn i G5 kassa i dag. Går for strømforsyning oppe, radiator fremme og pumpe + harddisker nede i bunn av kassa. Siden jeg har vannkjøling trenger jeg ikke mye plass til kjøler så da går det fint. Kan evt montere de under dvd rom om det skulle bli behov. Har tatt bilder, men får laste de opp i morgen



Planenfor morgendagen. Kjøpe vinkeljern tilå feste radiator,borre hull for strømforsyningen, måle 3 ganger og kutte lianli brettet riktig og gjøre det samme med basiden av G5 kabinettet.



Tror det er best å kutte med dremel og rette skiver + pussehoder.



Brukte Dremel heavy duty skiver som gikk greit. Gikk litt ekstra der de originale ortene bak var pga tykkelsen på aluminiumen, men på resten gikk det lett.



Kutta slik at øverste pci porten og toppen av lianli brettet er en mm eller tre lavere ned en originalt.

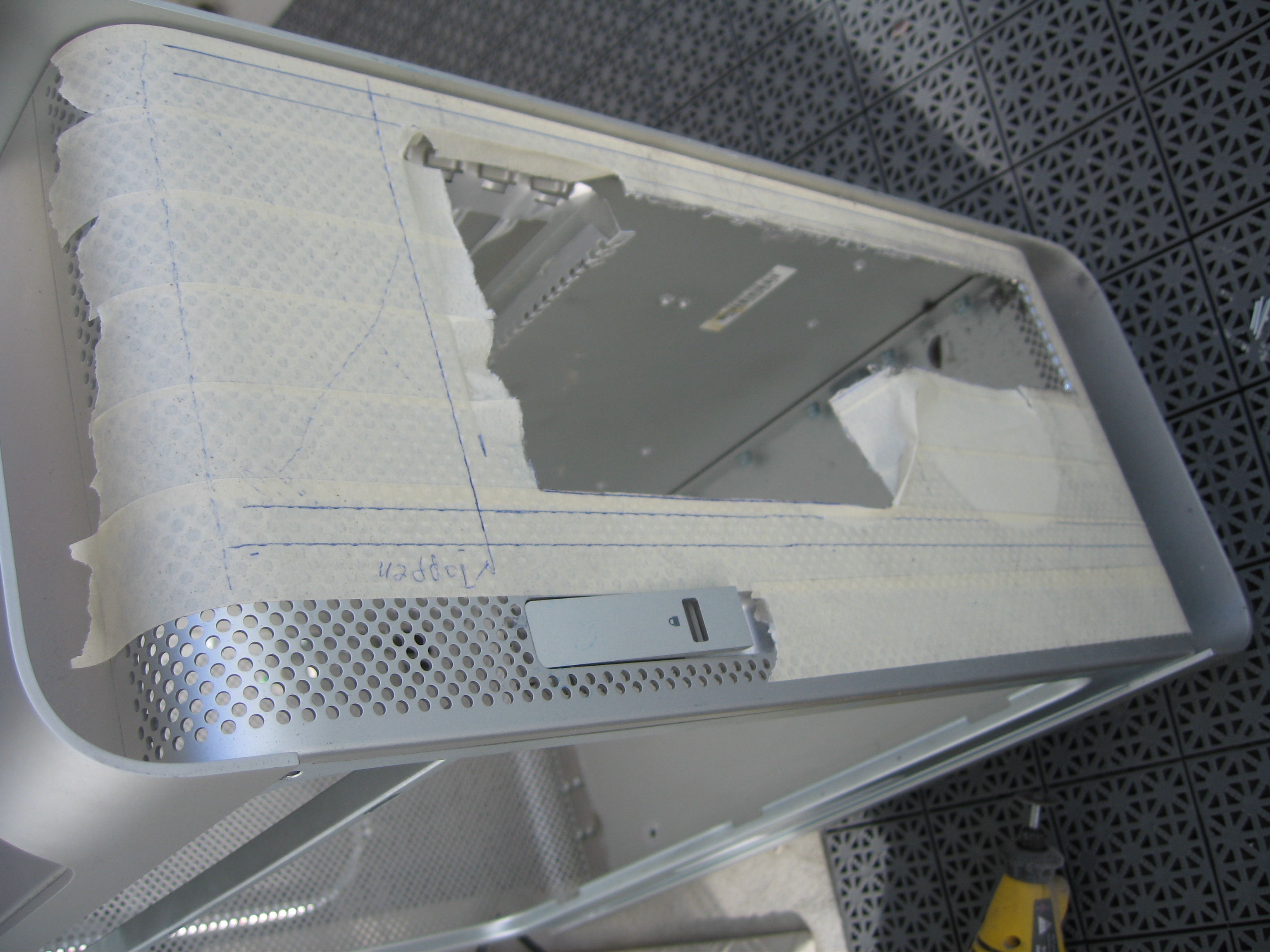

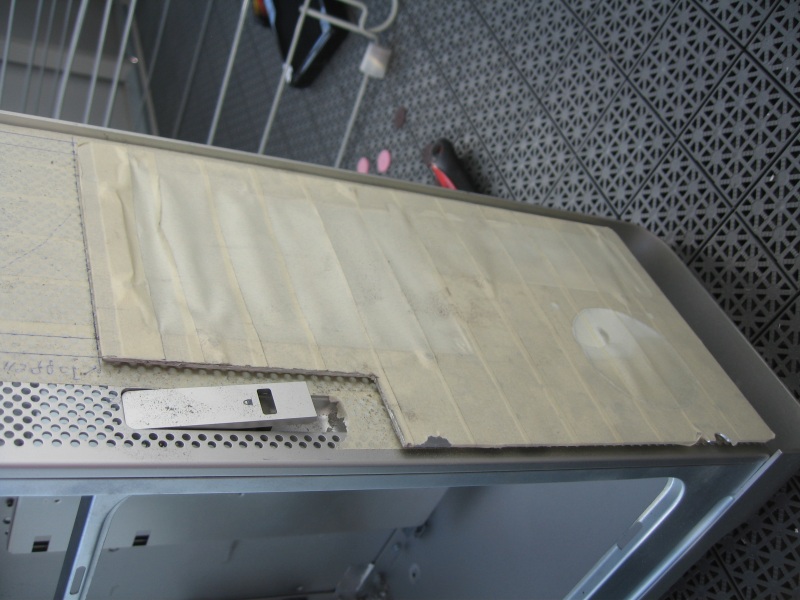

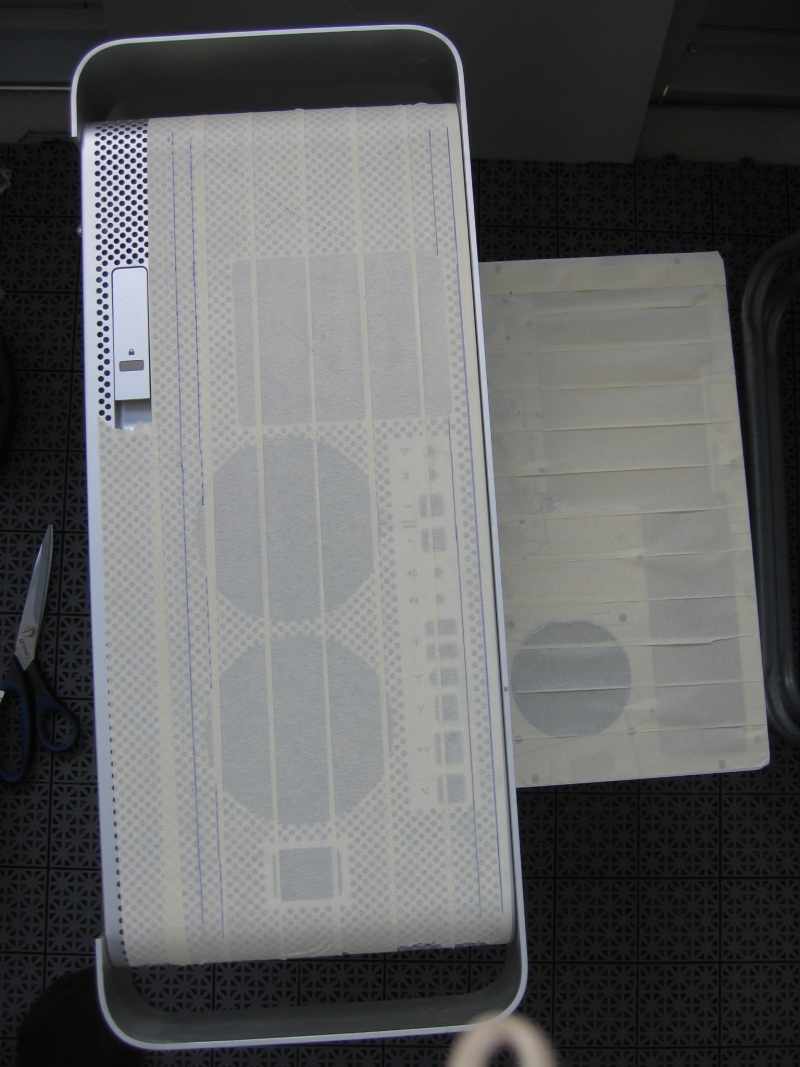

Baksiden av kabinettet og lian li brettet maskert:

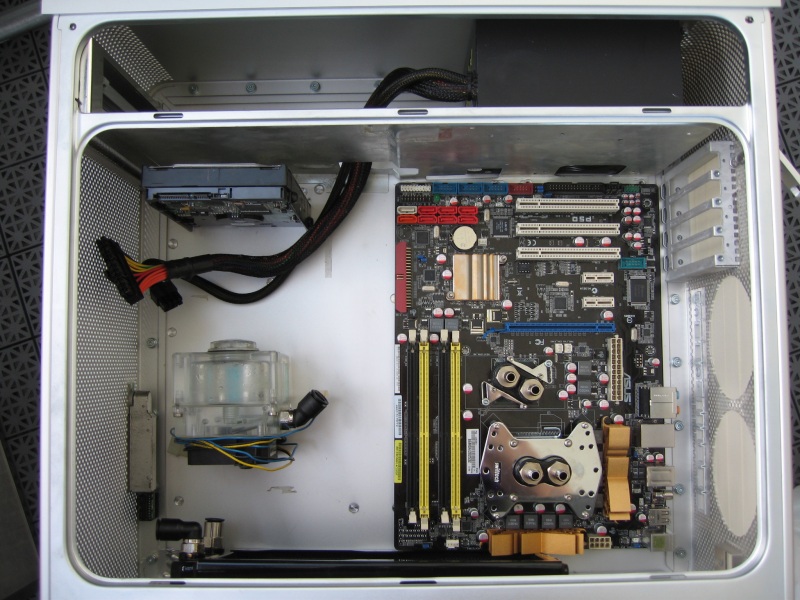

En mulig layout av pc delene

Endret 5. april 2012 av Stonescream

[Stonescream]

Ligger litt etter skjema, men fikk da gjort noe i dag.



Målt opp og kutta dekselet som strømforsyningen skal ligge på. Ganske så nøyaktig ror jeg det ble.



Kutta bort litt av lian li brettet slik at sidelåsen fortsatt kan brukes omjeg får de sammen igjen da :-P



Fikk også bort det bak på kabinettet som måtte til. I morgen kanskje få det sammen igjen. Må bare huske noe som jegkan stive av kortet med i form av avstandstykker.får se i morgen hva jeg bruker og finner. Laster opp bilder i morgen.

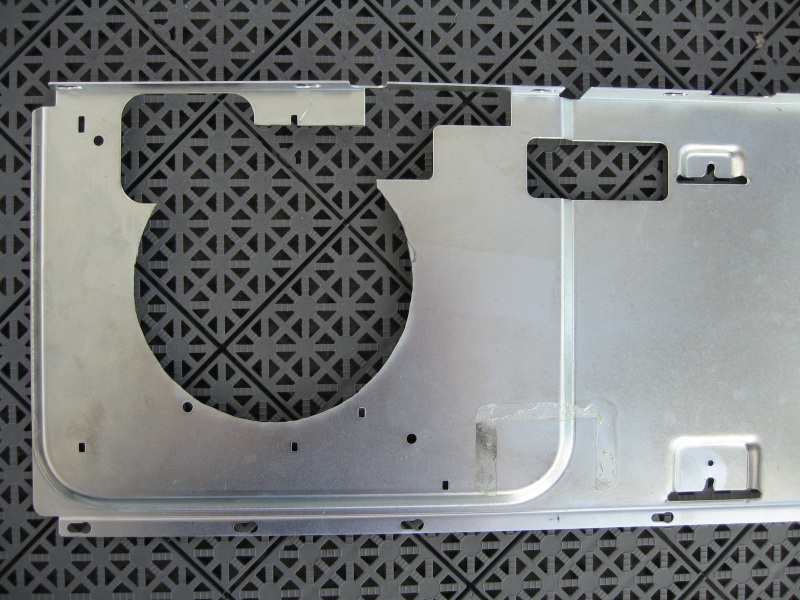

Fikk målt opp og kutta originale dekselet slik at viften til strømforsyningen får puste fritt. Gjorde det ganske lett. Skrudde av dekselet på strømforsyningen, la det riktig vei og så markerte opp med tusj. Deretter kutta forsiktig med dremel heavy duty. Markerte også hvor 2 av originale skruene på strømforsyninga er, så var det bare å borre hull og skru det sammen.







Baksiden av kabinettet med et stooort hull:

Endret 5. april 2012 av Stonescream

[Stonescream]

Når jeg fortsatte, var det med småstress for å bli ferdig, så ikke alt som er like gjennomtenkt. Feks for å skifte strømforsyning nå, må jeg ut med alt av hardware, løsne det dekselet som den er festa på, låsemekanismen for så å bende hele greia ut og ned. Får satse på at strømforsyningen holder en stund til...



Det er mulig det hadde vært lurere å montert hele hovedkortbrettet lengre opp og montert strømforsyningen i bunn av kabinettet.

[Stonescream]

Uansett, lett å være etterpåklok så her er fortsettelsen:

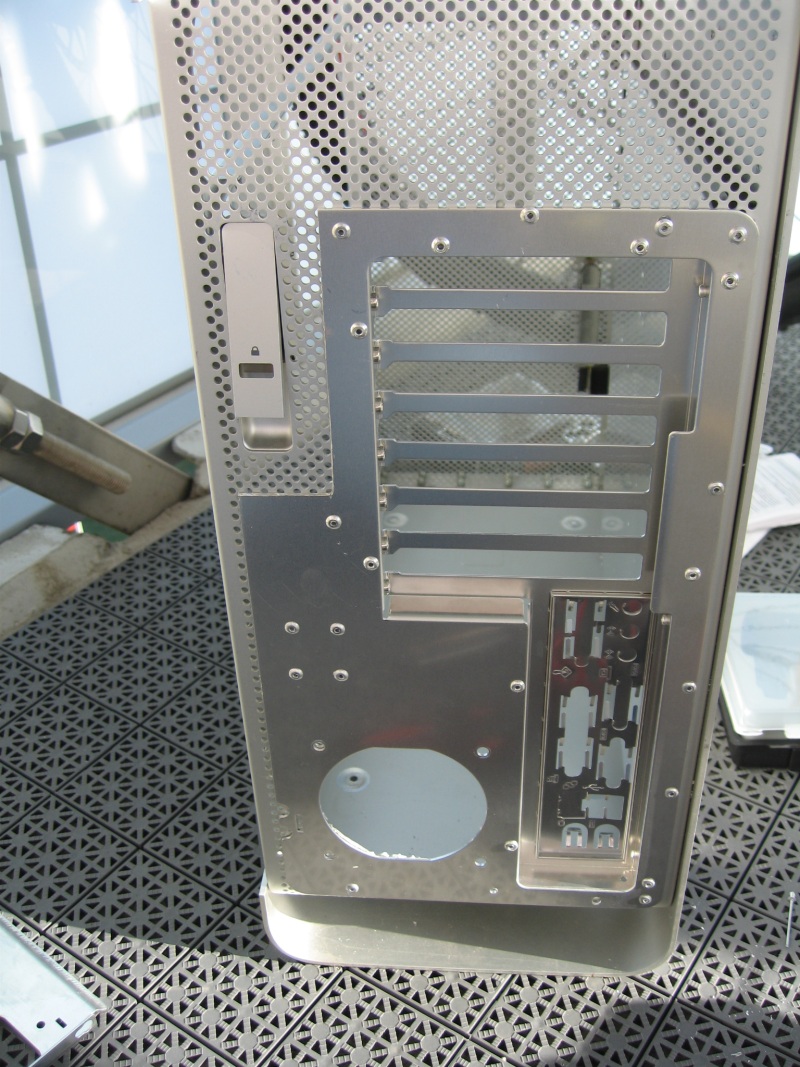

Fikk målt opp og finjustert hullet i bakkant på G5 kabinettet og sluttresultatet bakfra er noe omtrent som det her:





Til å feste sammen brettet og G5 kassa på en fin måte, brukte jeg popnagler.



Så når det var gjort, så det slik ut:





Jeg skrudde sammen dørmekanismen og satte alt på plass, men fant da ut at strømforsyningen ikke går inn da den er for høy. Da måtte jeg skru det fra hverandre igjen, men til slutt etter å ha kasta bort den timen, kom ting på plass.

Med strømforsyningen montert på rett plass ( rett så fornøyd med kuttinga her )



Jeg har ikke målt, men håper jeg klarer å få kobla på en strømkabel her, med denne avstanden... kan bli litt for spennende når jeg skal gjøre det.

[Stonescream]

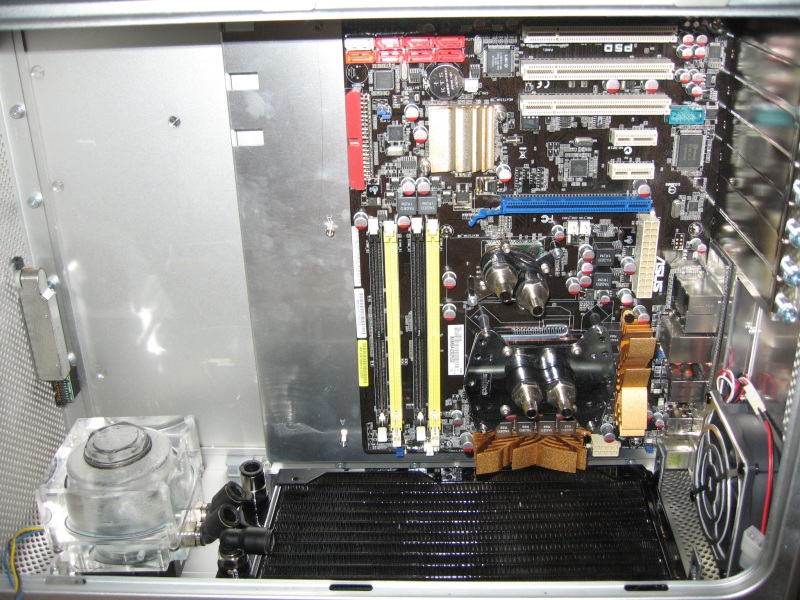

Prøvde litt forskjellige layouter med tanke på hvordan plassere radiator, pumpe og harddisker





Hadde først tenkt å ha harddisken plasserte bakerst mot viften og omtrent hvor prosessoren er plassert, men det gikk ikke pga det ble for nærme hovedkort osv.

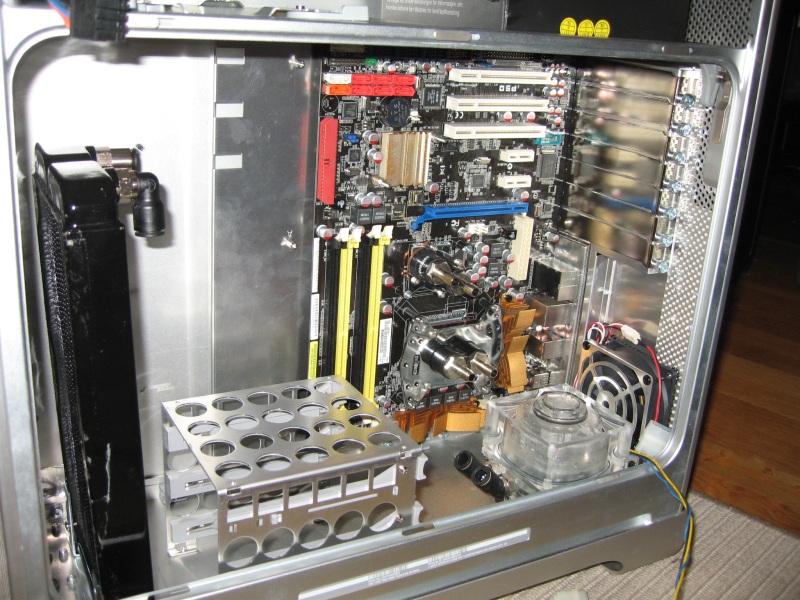

Til slutt ble plasseringen som det her:



Med litt finjustering så jeg kan få satt minnebrikker på plass selv med harddisker i kabinettet.



Ganske nærme radiatorviftene, men det blir ingen stor varme her uansett, så det går nok greit.

[Stonescream]

Er egentlig ferdig nå, men trengte forlengerkabel til både 24 pin og 8 pin ledningen til hovedkortet.



Ble også til at jeg kjøpte nye nipler og en størrelse større i slanger + blokk til skjermkortet, så blir å montere dette også inn i maskinen. Håper å få gjort dette i løpet av helga siden jeg tror pakken med varene kommer på lørdag.

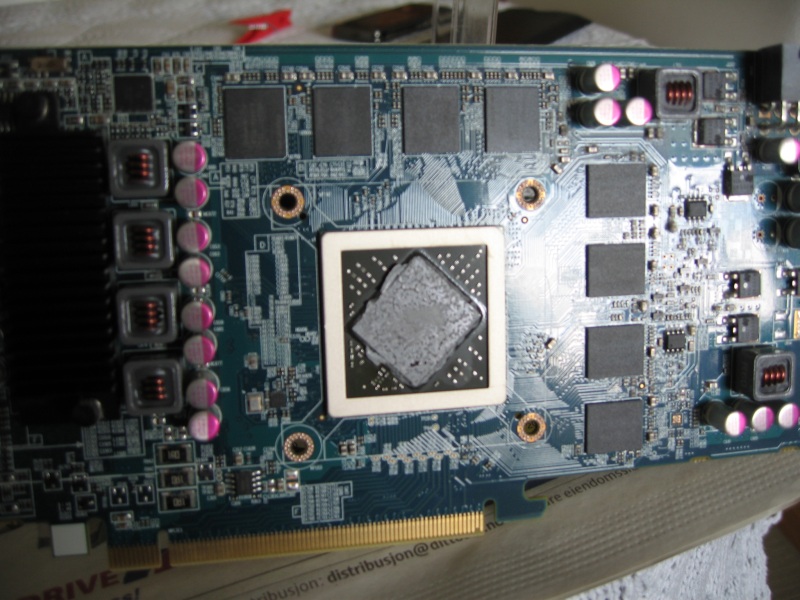

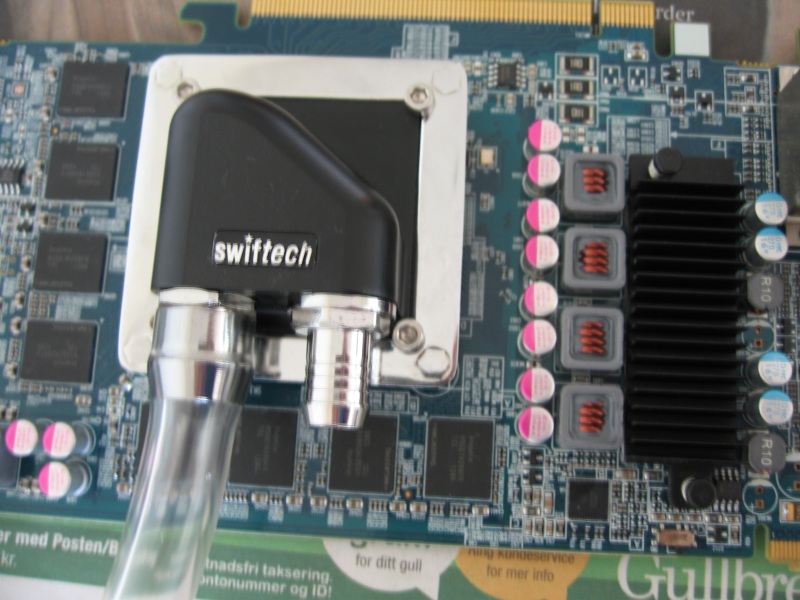

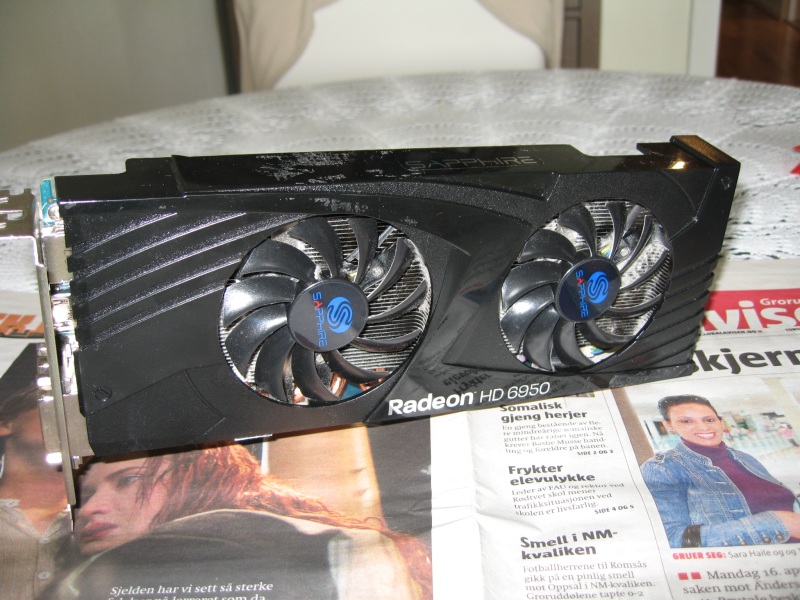

Kjøpte universal vannblokk fra swiftech mcw82 + noen ribber til minner, så tror det skal gå fint på skjermkortet ( 6950 ). Får vel dobbelsjekke og se om kortet er mulig å endre til 6970 også.

[Stonescream]

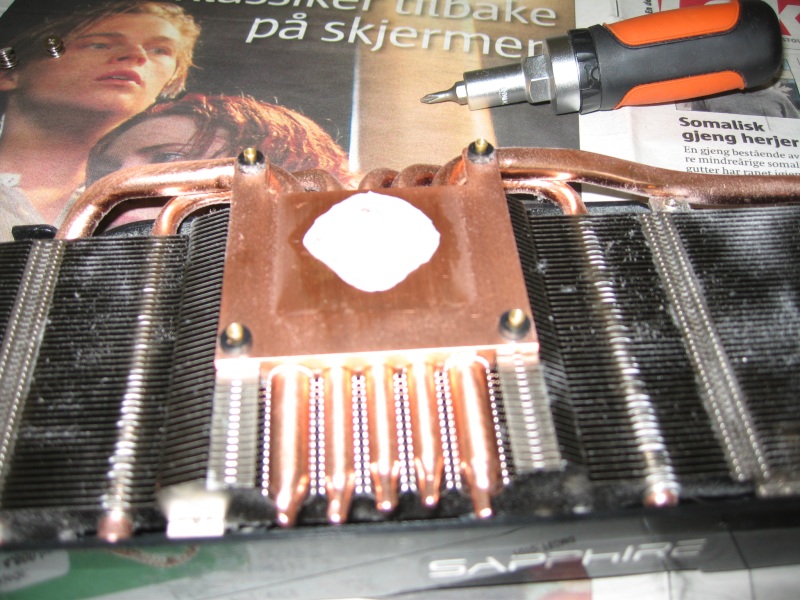

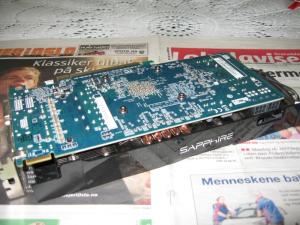

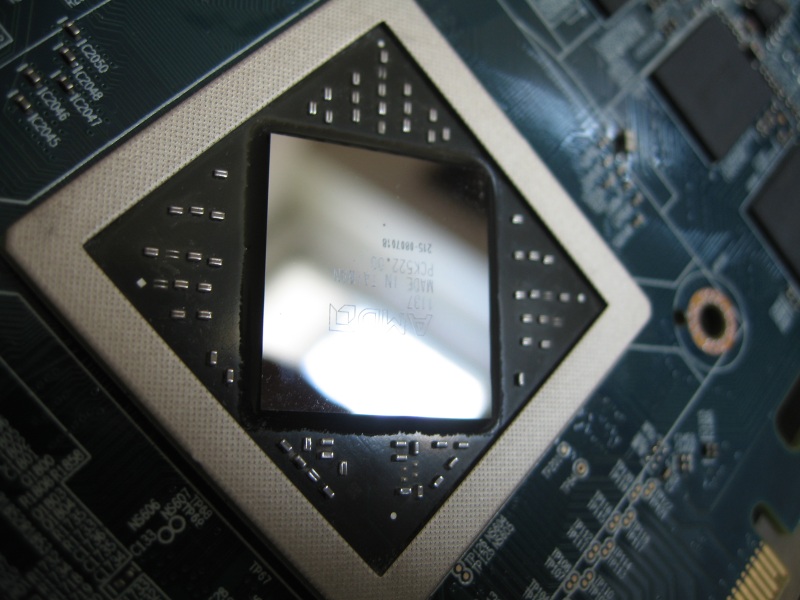

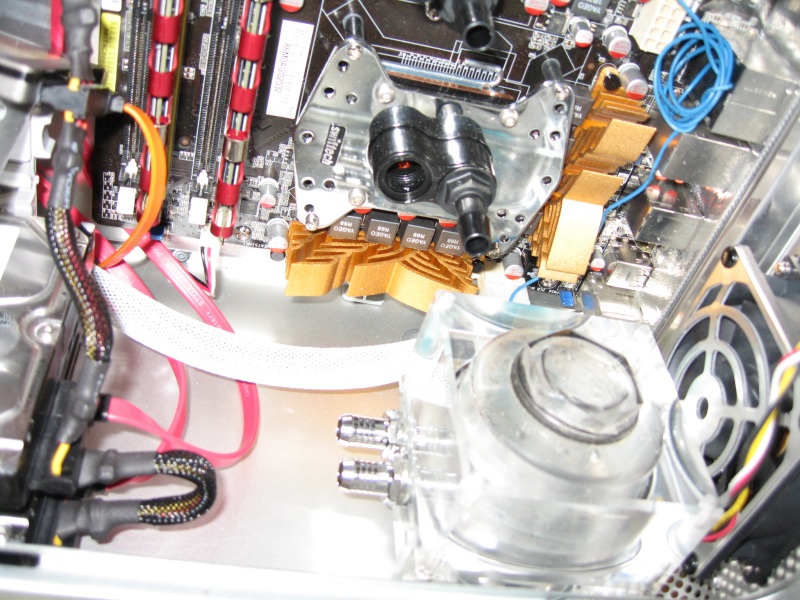

Fått montert det hele sammen i dag. Vannblokk på 6950 kortet og nye slanger + nipler på alle blokkene + pumpe og radiator.



Kjører nå med batterivann og en dæsj frostvæske i noen timer så jeg ser om der er lekkasje noe sted samt få ut luftbobler.

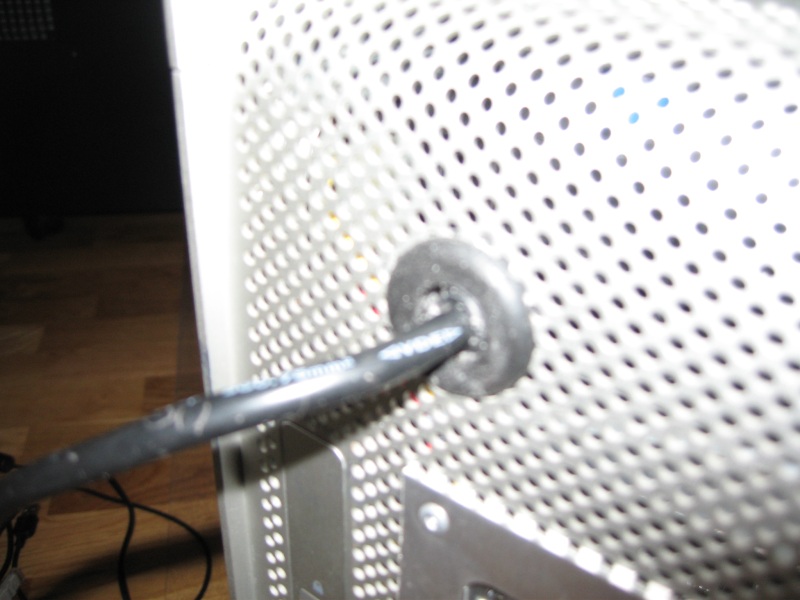

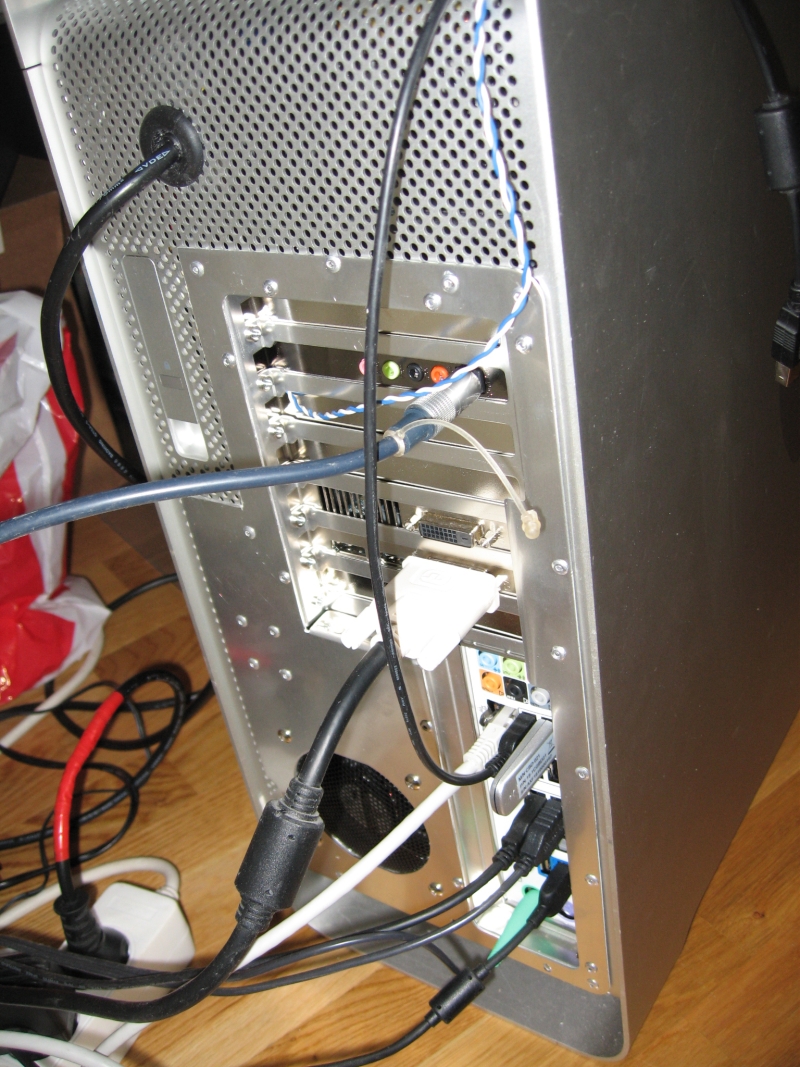

Gjorde det enkelt når det gjalt strømledning. Lagde et hull bak i kabinettet og trakk ledningen gjennom etter å ha kutta av strømkontakten.



Noen bilder av dagens "morro".























Kommentartråden:



https://www.diskusjon.no/index.php?showtopic=1296561

[Stonescream]

Har fått nytt hovedkort, prosessor og minnebrikke i posten og starta montering. Kommer bilder i kveld

[Stonescream]

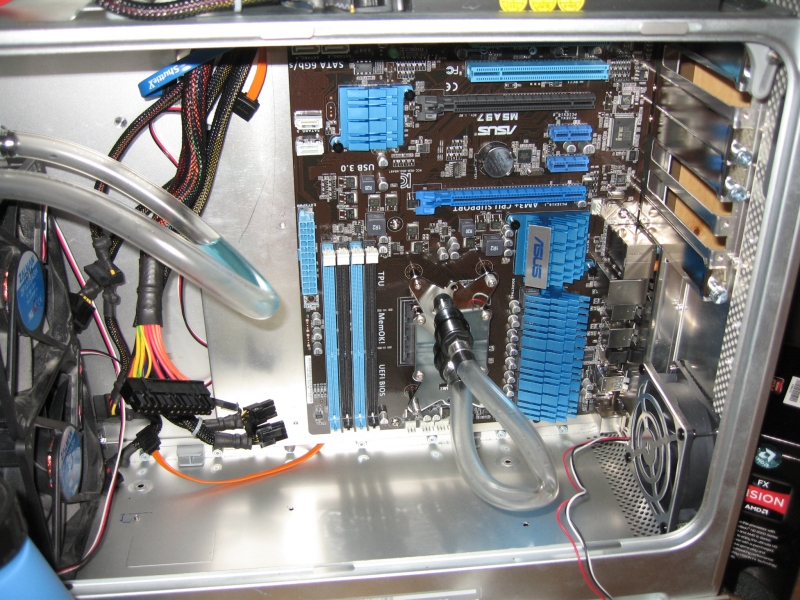

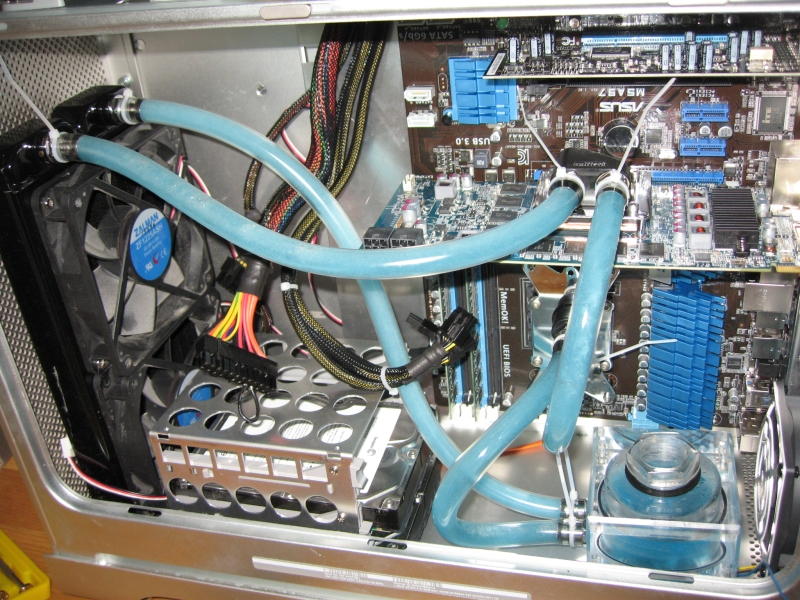

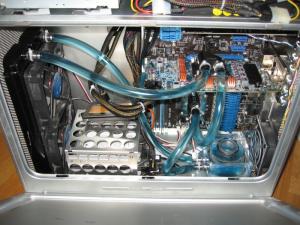

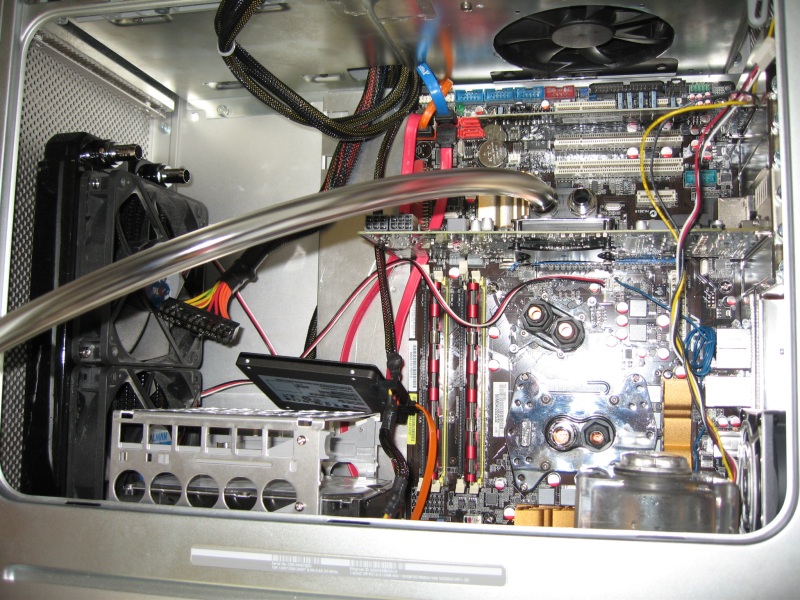

Litt montering av hardware i går.

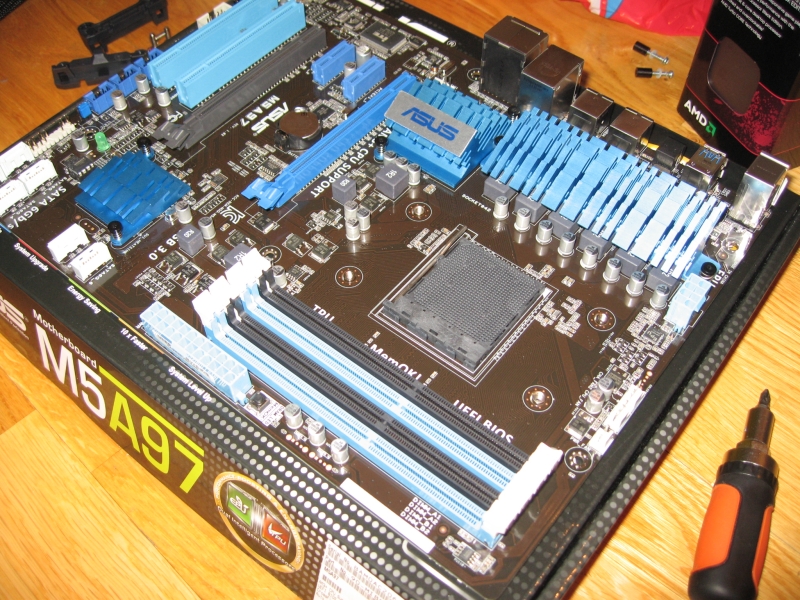

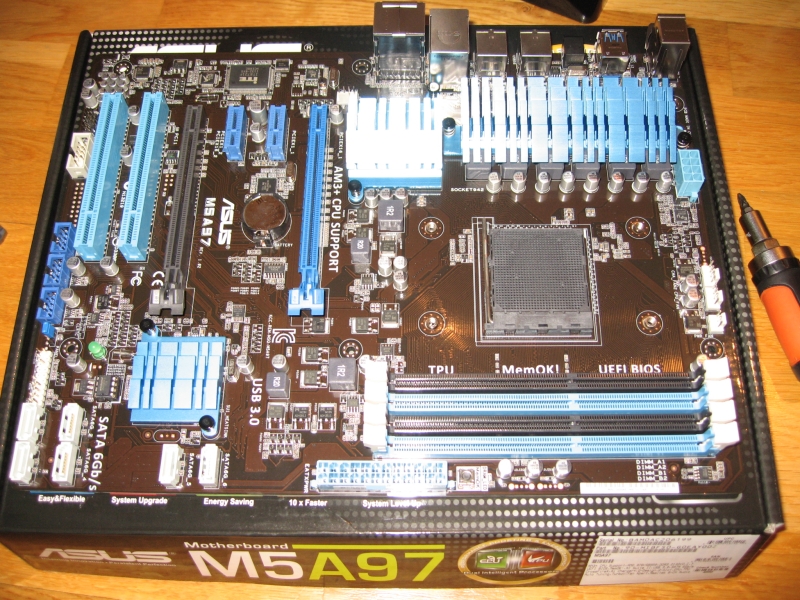

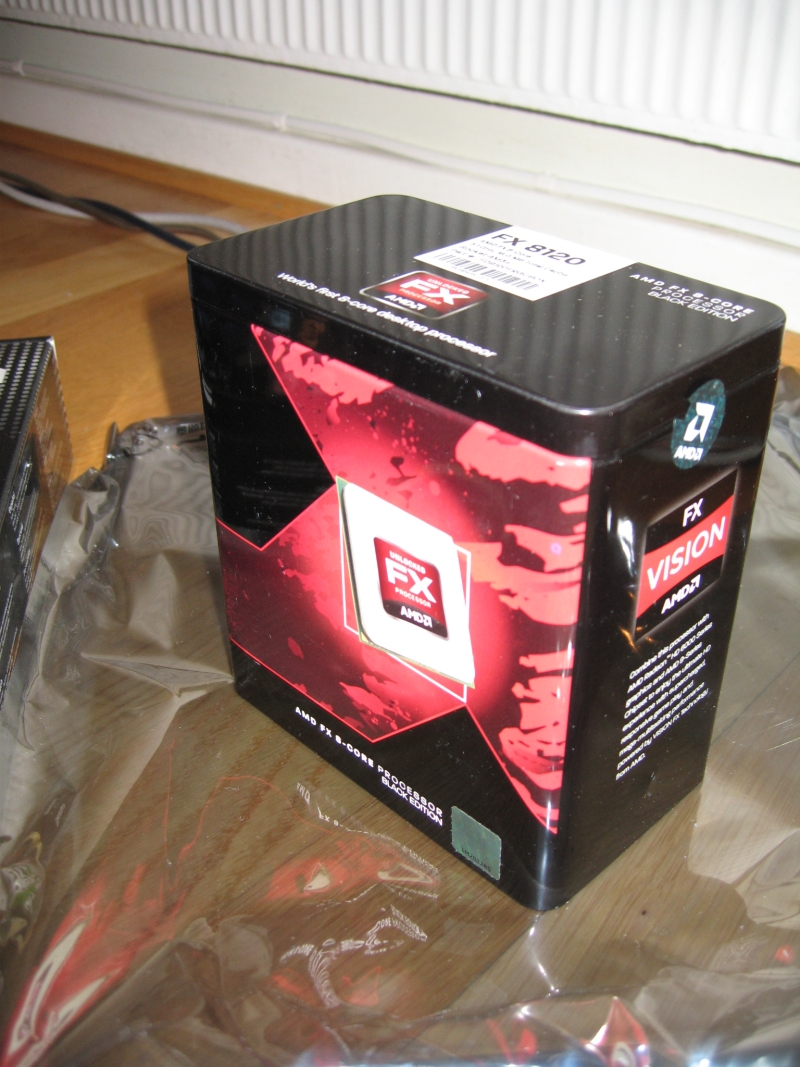

Nytt hovedkort, amd 8120 og ramkjølere på skjermkort.

















Kunne såklart gjort det litt finere innvendig, men har ikke tid til det nå + at jeg ikke har fått kobla opp frontpanelet så bruker en av/på bryter fra et gammelt kabinett enn så lenge.
