Hvordan lage Arduino 8x8 galskap :)


Anbefalte innlegg

Har lekt meg litt med arduino og programmering, tenkte å dele litt :)

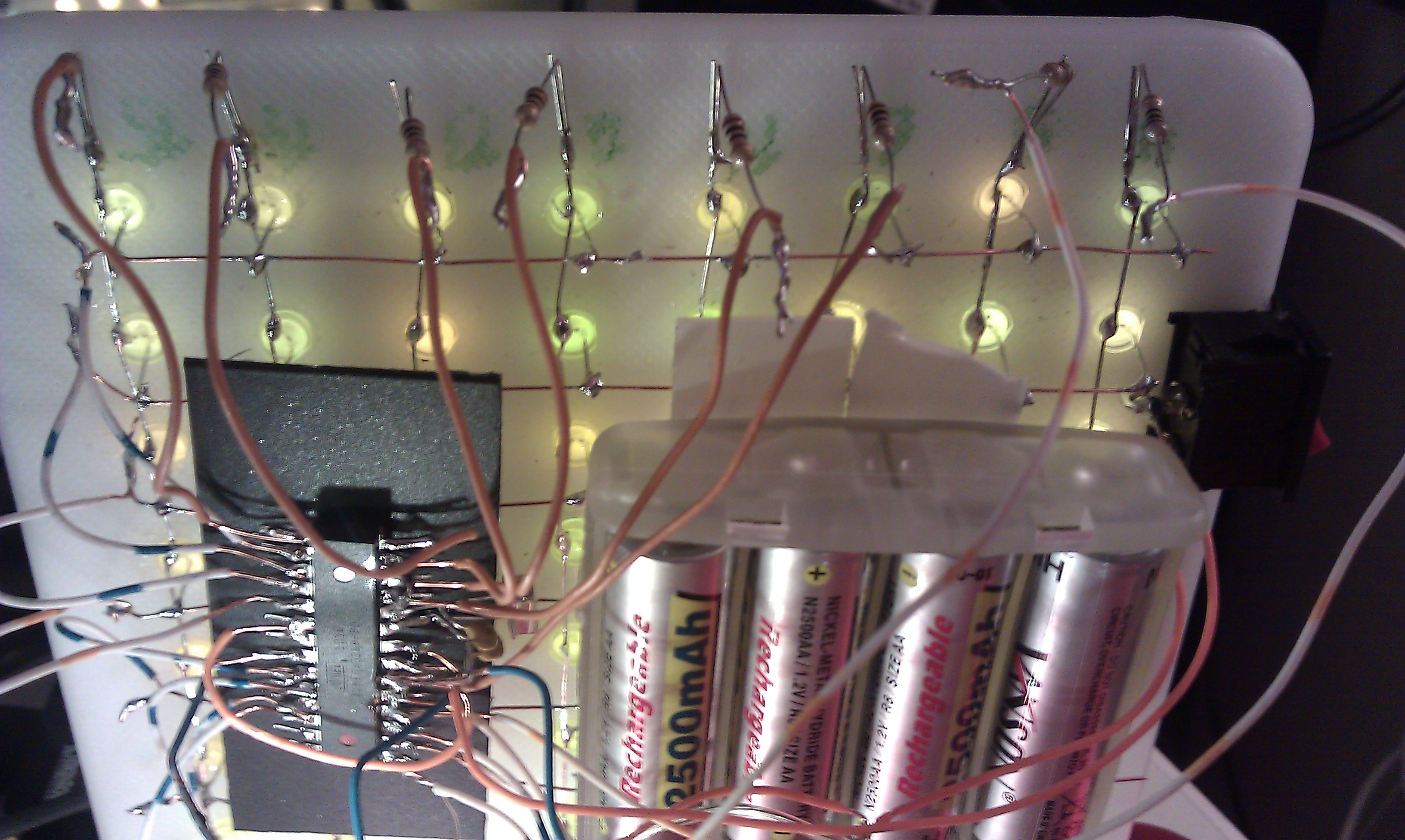

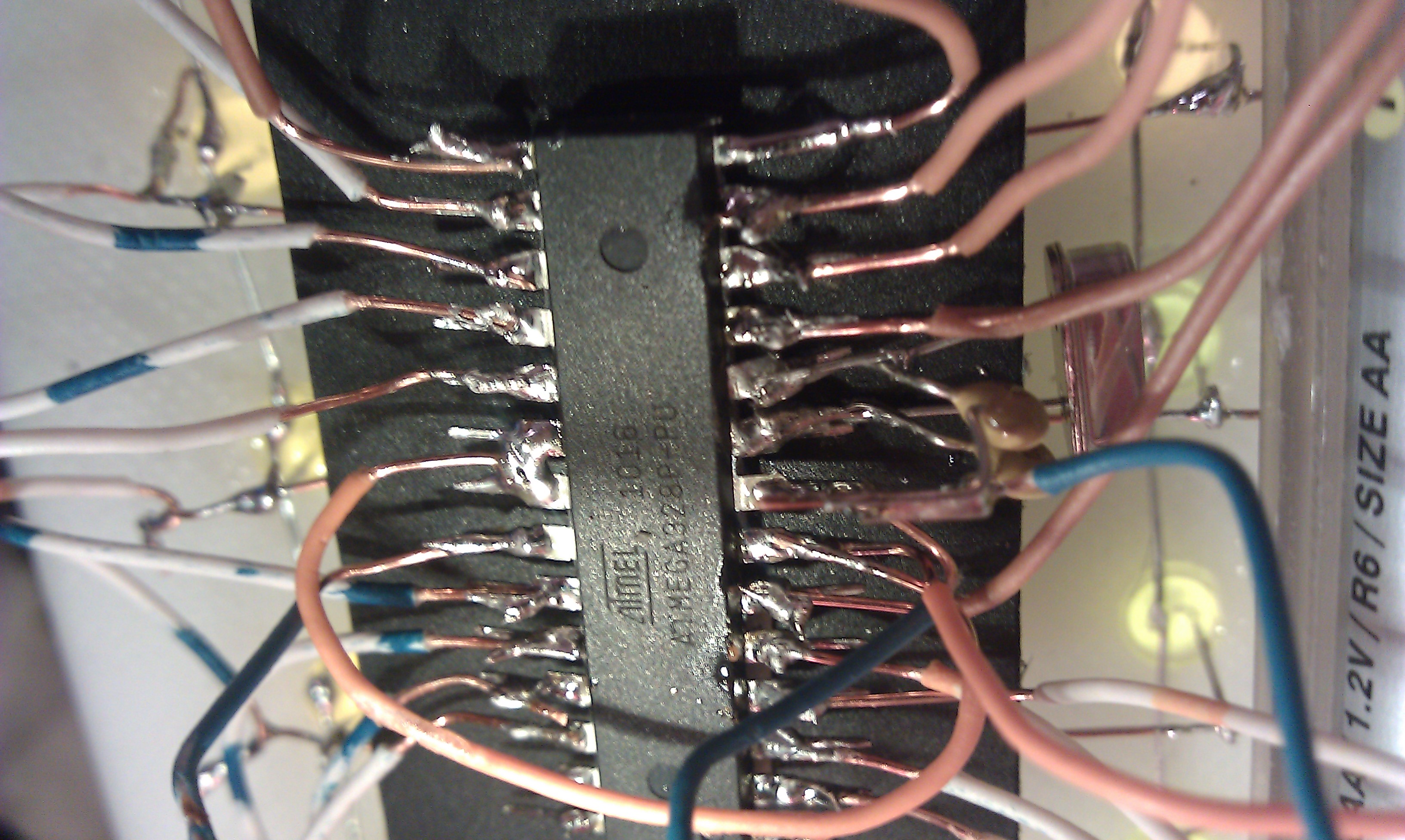

Dette er en Atmega328 og frihåndslodding :)



Målet var å lage denne: Direct 8x8 Arduino



Jeg kjøpte så 1000 gule leds på ebay for under 200, slipper da unna toll og moms :)

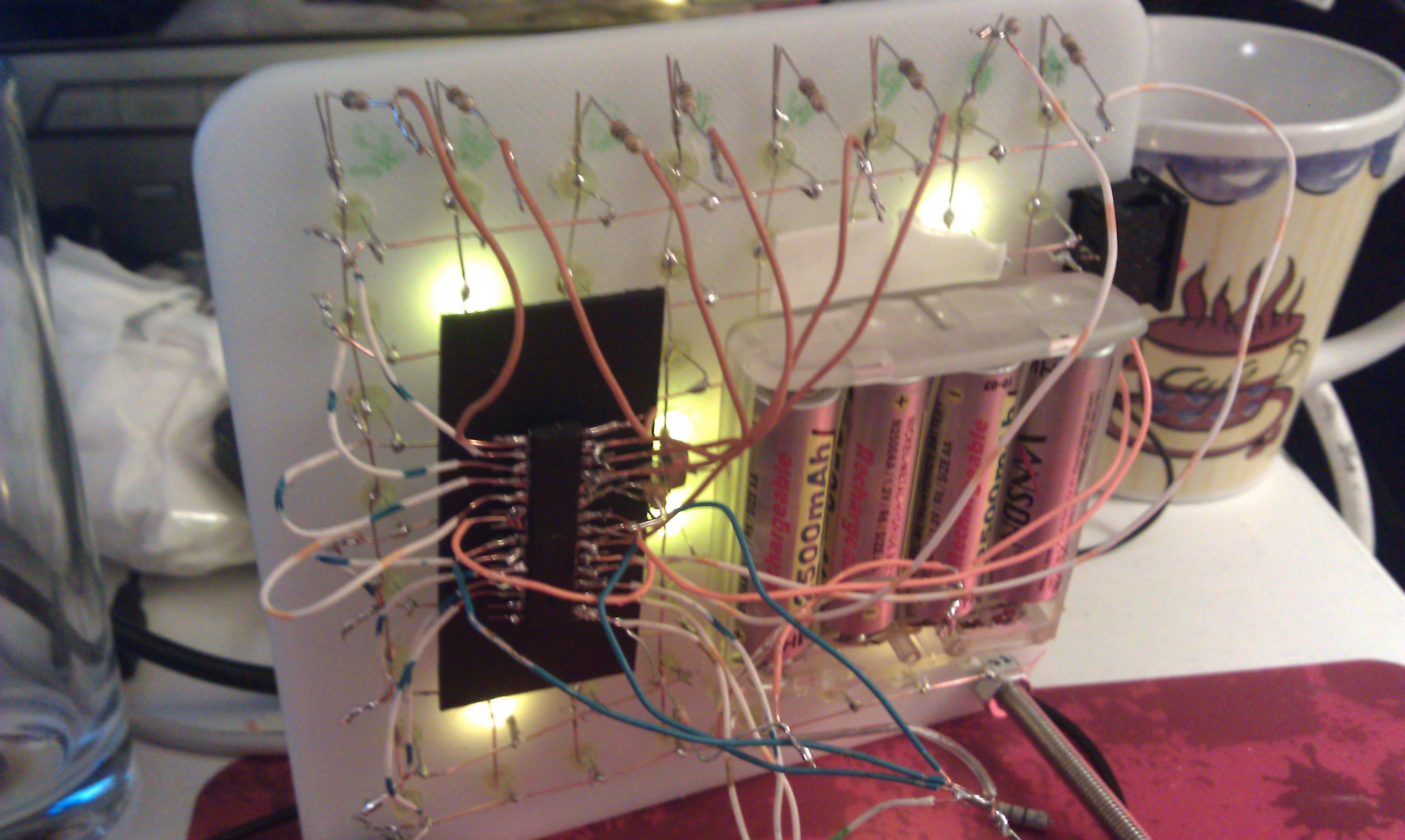

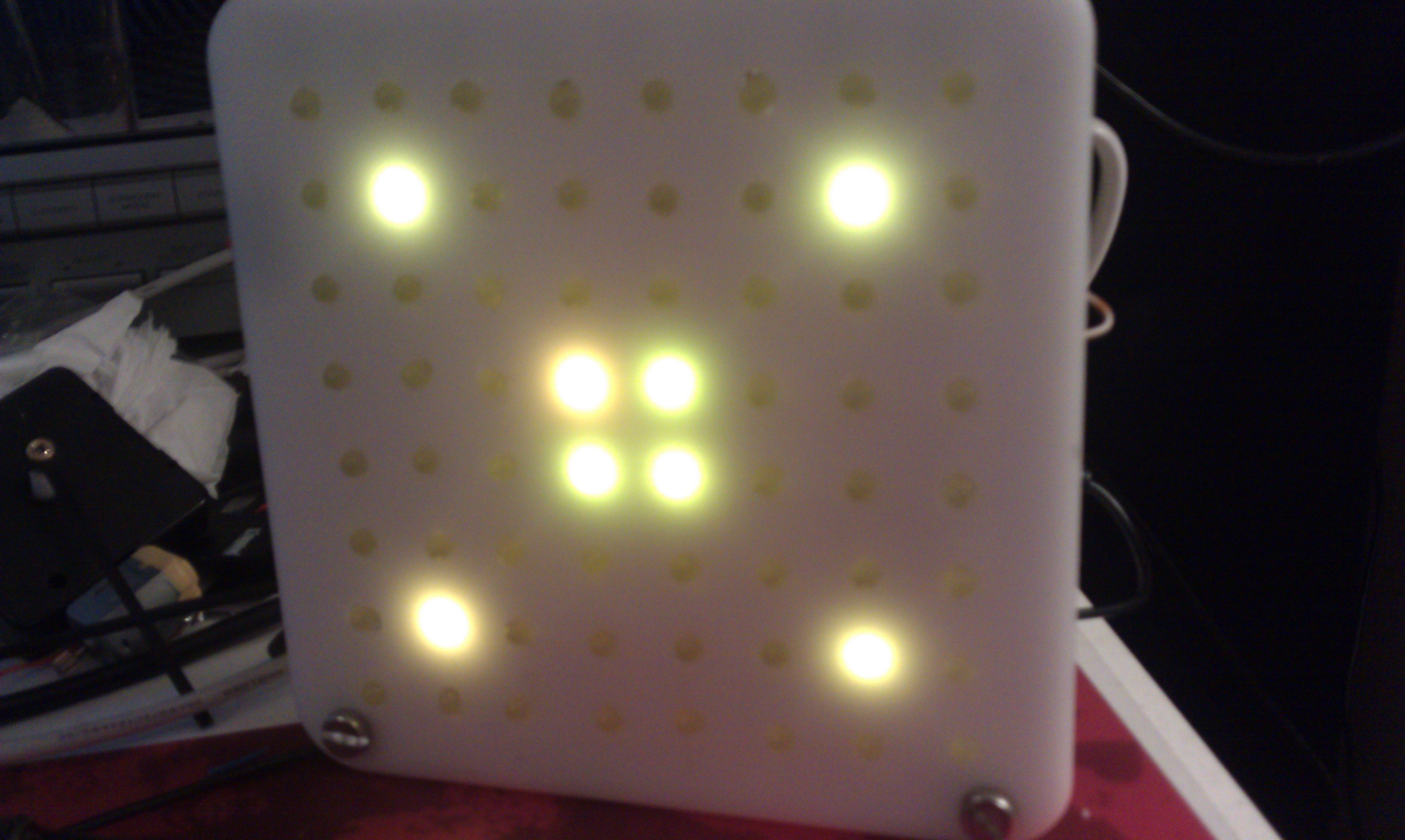

Tok så ett lite skjerebrett, borret 64 hull og monterte leds.

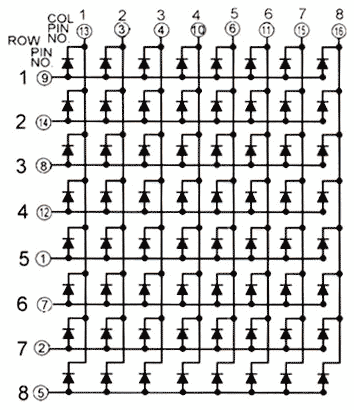

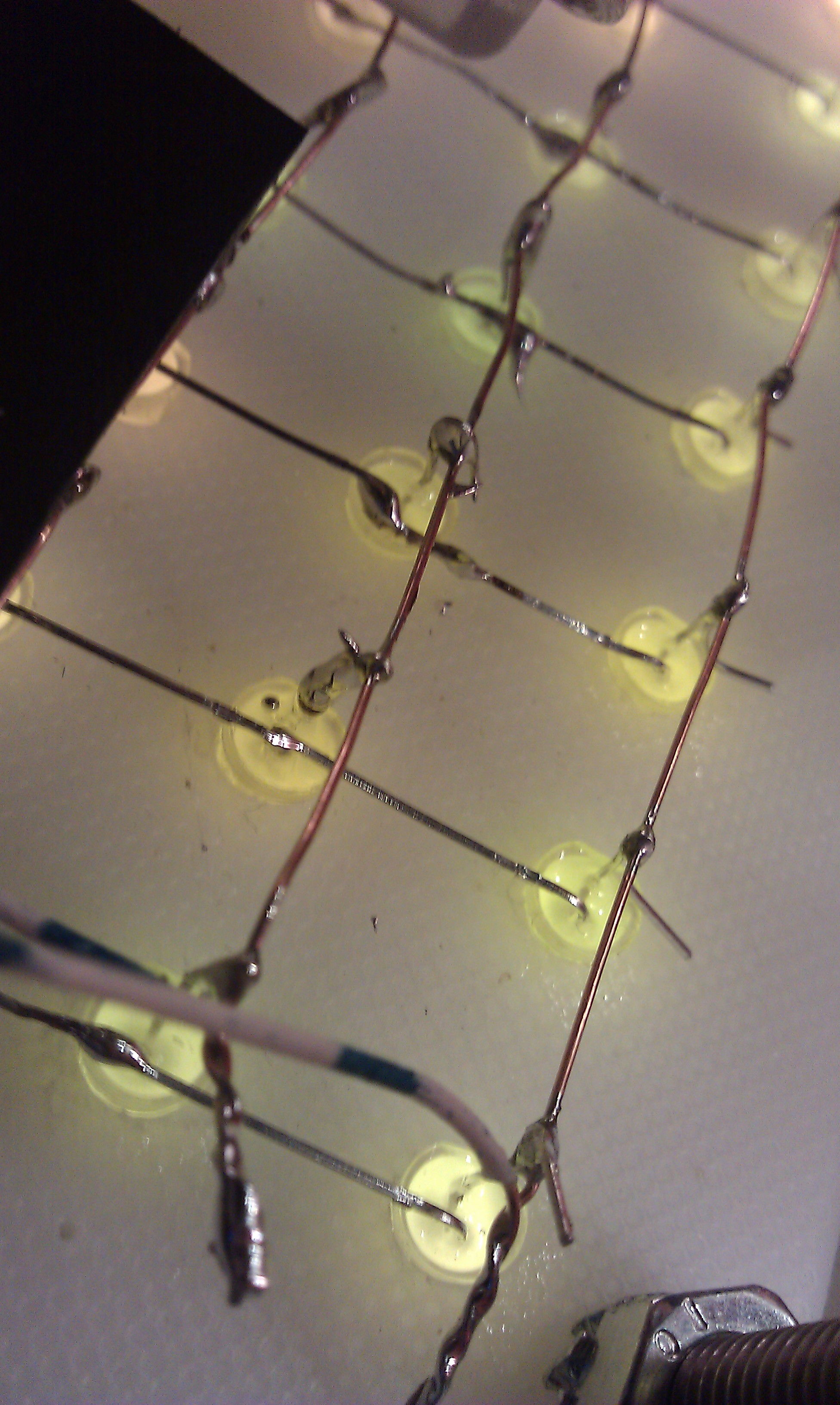

Brettet 128 ben slik skjemate på bilde under viser, tredde litt singlewire ledning igjennom og loddet.



Så tok jeg hver catode rad og loddet på benene 4,5,6,11,12,13,14,15



På anoderaden ble det ben 16,17,18,19,23,24,25 og 26 (med en 100ohm motstand)

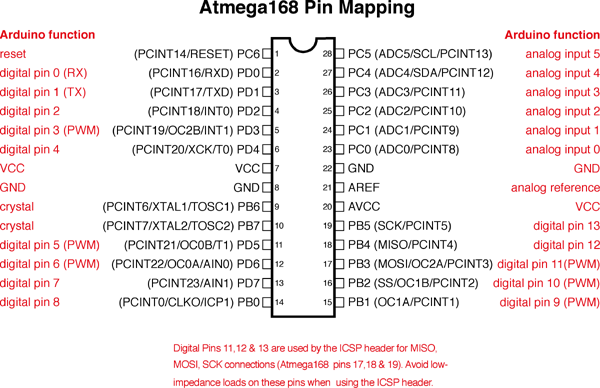

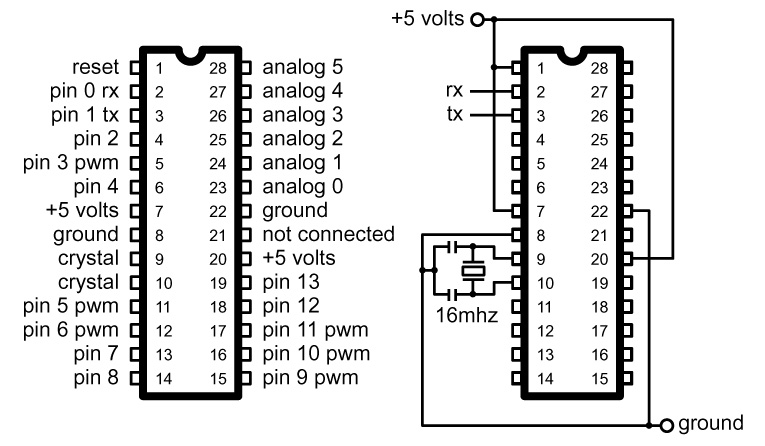

For å lage en arduino kompatiblel standalone trengs det en 16mhz krystall og 2 22pf (se bilde under).



En USB til ttl for å laste opp sketches på pinne 1,2,3 (RESET, RXD, TXD).



Legger ved bilder og kildekode hvis noen andre gale vil prøve...

Jeg har ikke kommenter kildekoden... det er en sketch som mottar 8 byte, lagrer til eeprom slik at blidet blir om den skrues av og på.

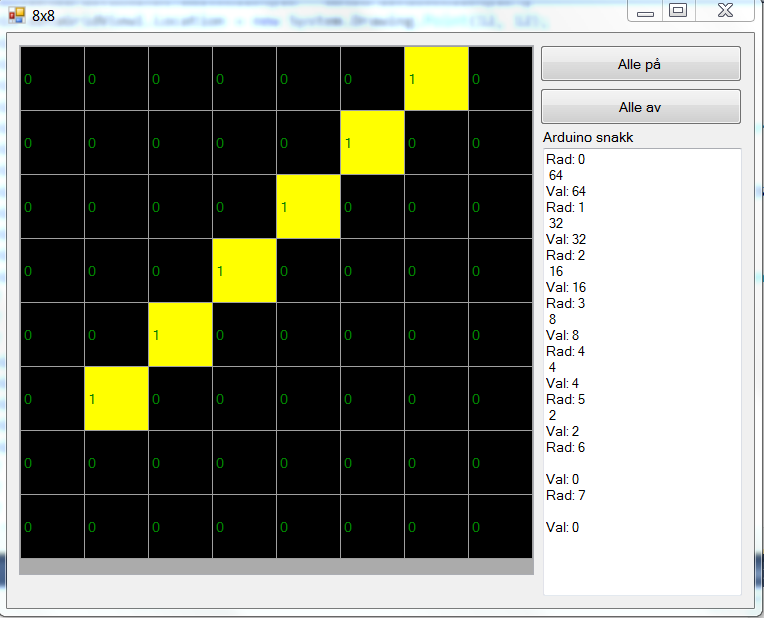

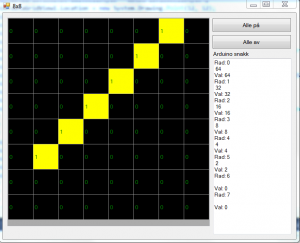

Tegneprogrammet er skrevet i c#, Visual Studio 2010 express...



Hva blir neste?



1024x1024 RGB leds? :) Kanskje bare kjøpe en tv for en brøkdel av prisen...







Arduino8x8.zip

Lenke til kommentar
Videoannonse
Annonse

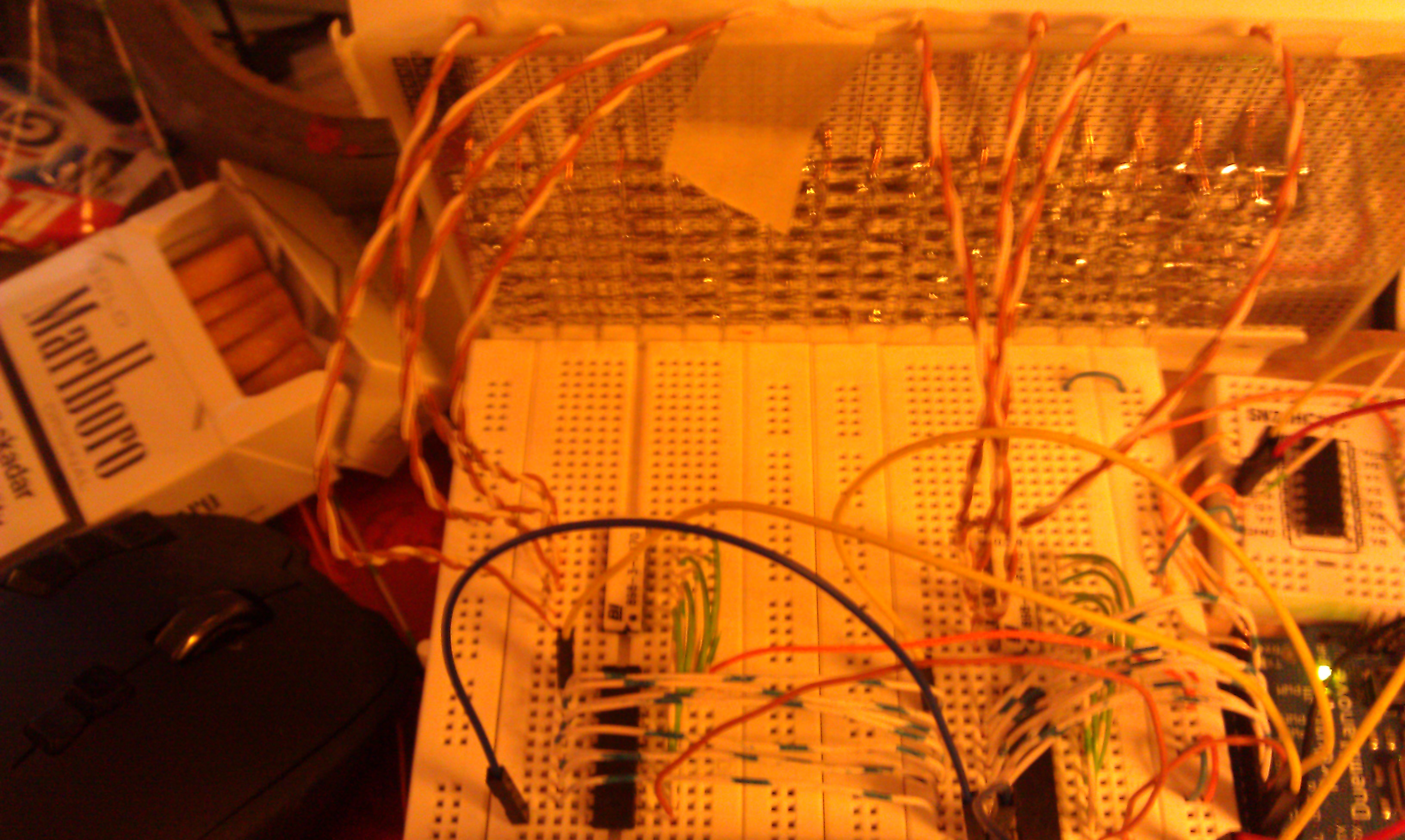

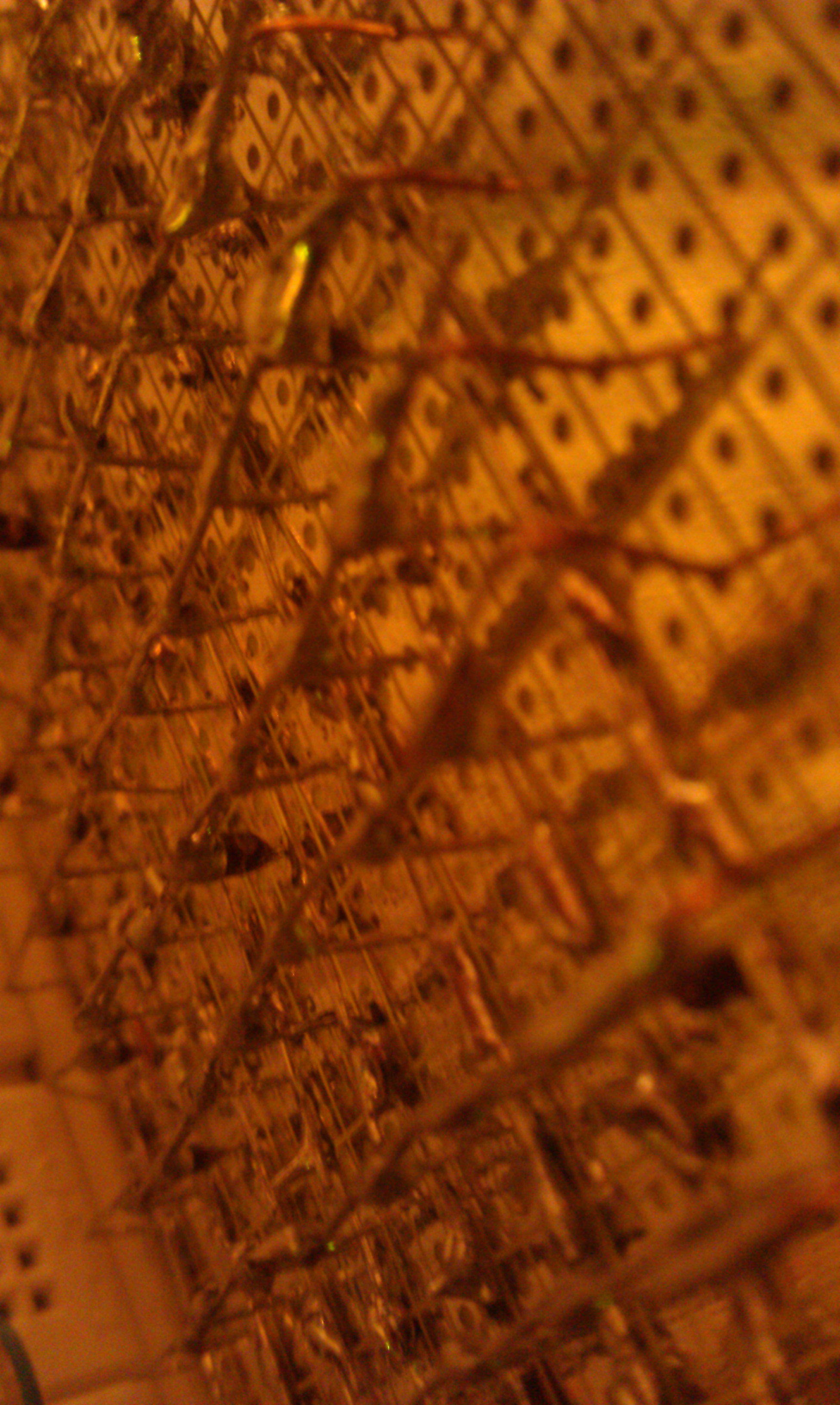

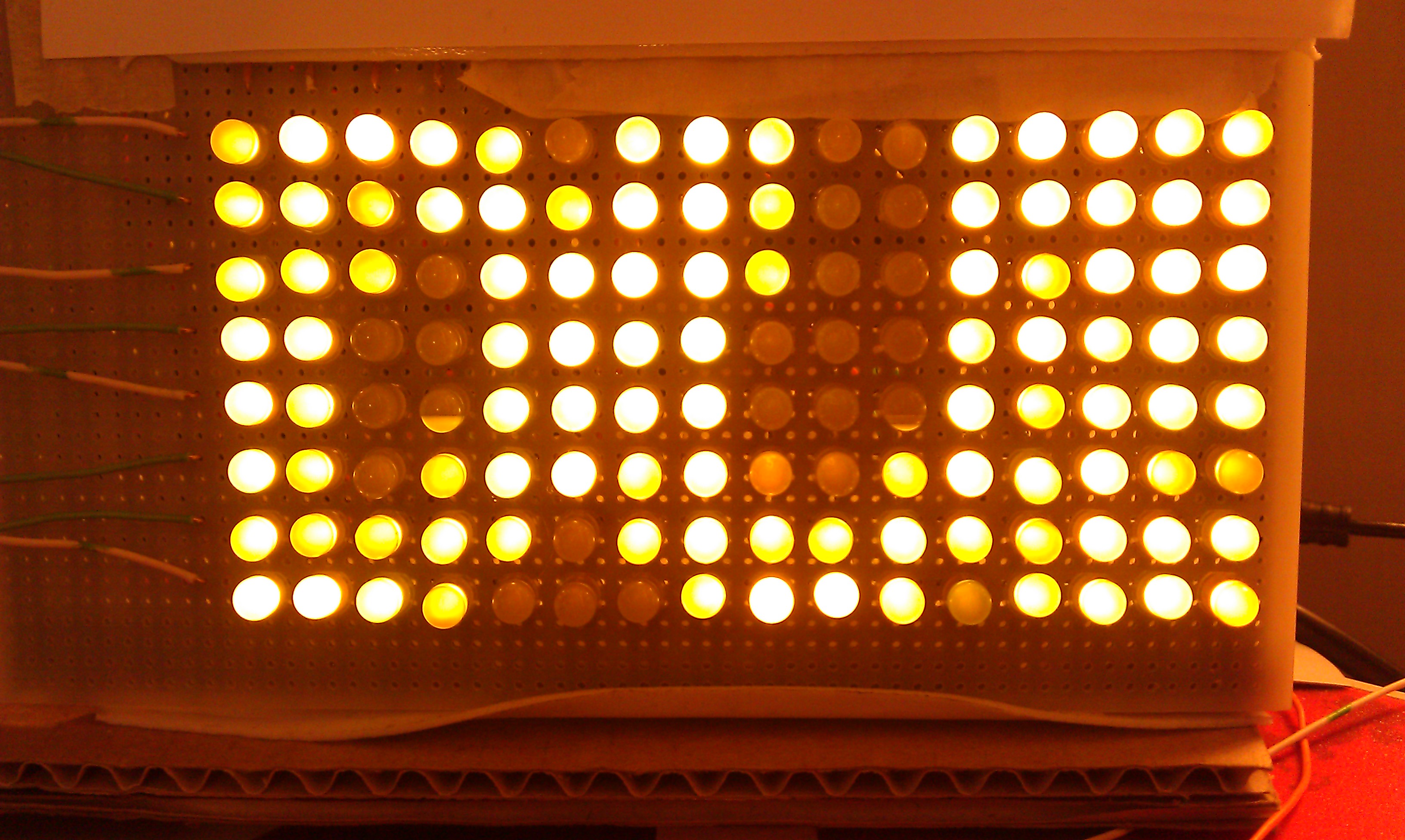

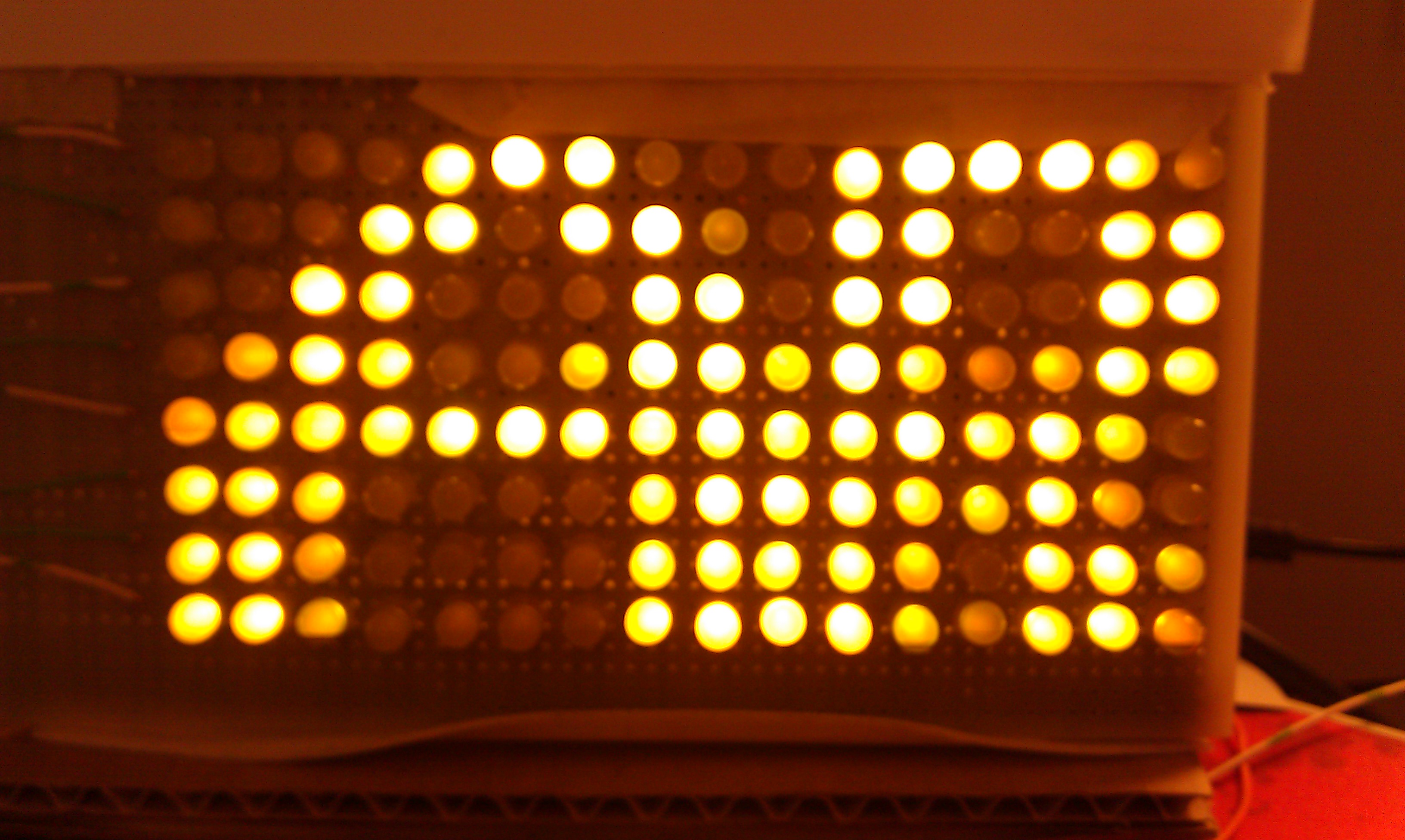

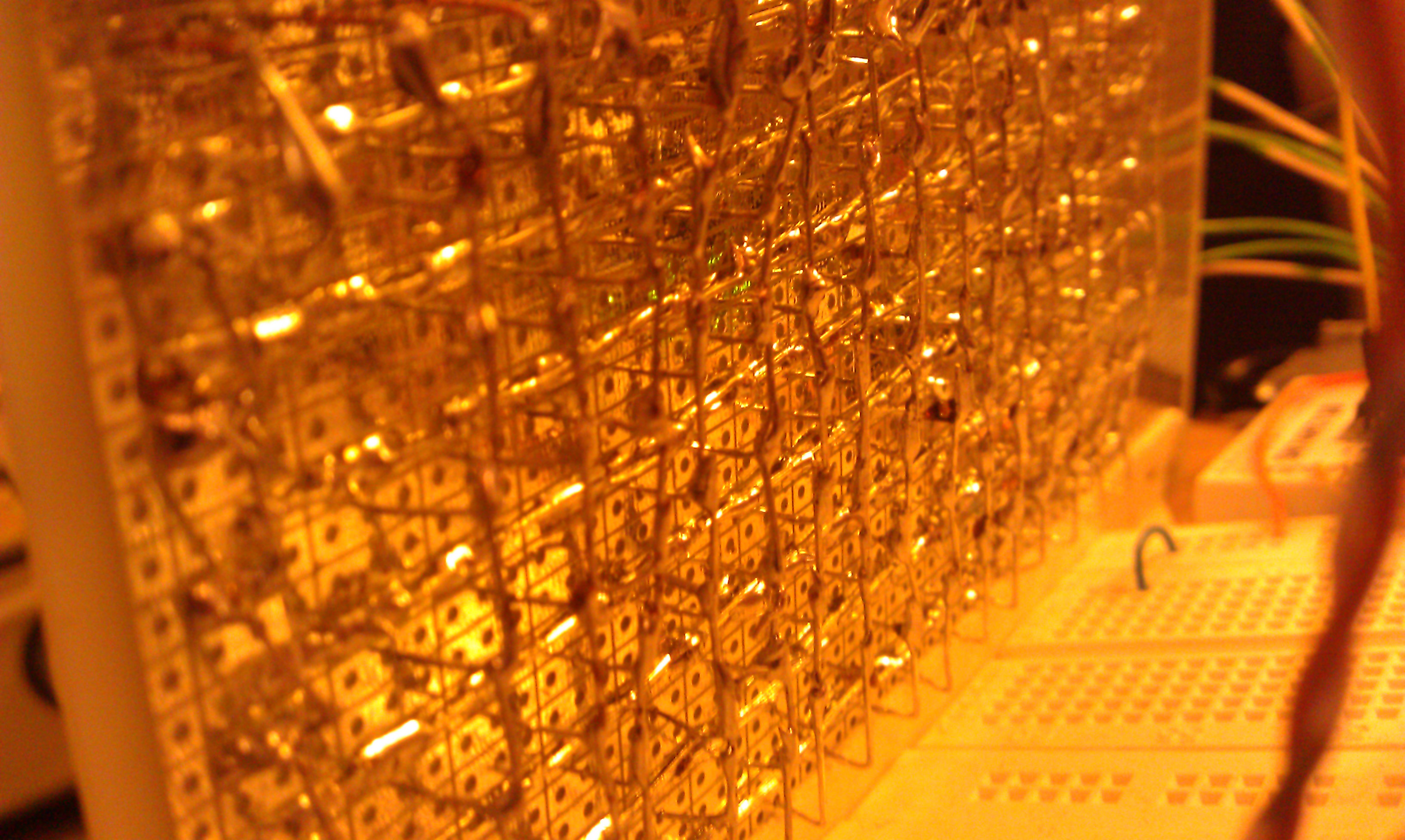

Leget en 16x8 først med en ordentlig arduno og ett par IC'er til, denne ble ikke så bra da det kun var 8 leds på av gangen, og refresh raten ikke var høy nok... Bestillt 50x shift registre fra ebay, da skal det bli fest :)



Denne 8x8 kun en chip likte jeg... Skal nok etse ett kort på sikt, kan bli ganske liten og nett... må også legge til bluethooth :) Kanskje en analogstick for pitfall.... hmmm
