Hvilken ben på en ATmega16 bruker man til å flashe programmer med?

[Gavekort]

Heisann!



Jeg skal lage en temperatursensor og ønsker å kunne programmere min Atmel ATmega16 etter den er loddet fast. Så jeg skal bruke 2x4-grid connector til å programmere den, men hvilke ben skal jeg koble disse til? Finnes det en guide en plass? Har prøvd å søke på Google og alt det obligatoriske.



http://www.atmel.com...asp?PN=ATmega16

Endret 12. januar 2011 av Gavekort

[nomore]

Er det ISP du tenker på? Hvordan skal du flashe den?

[Gavekort]

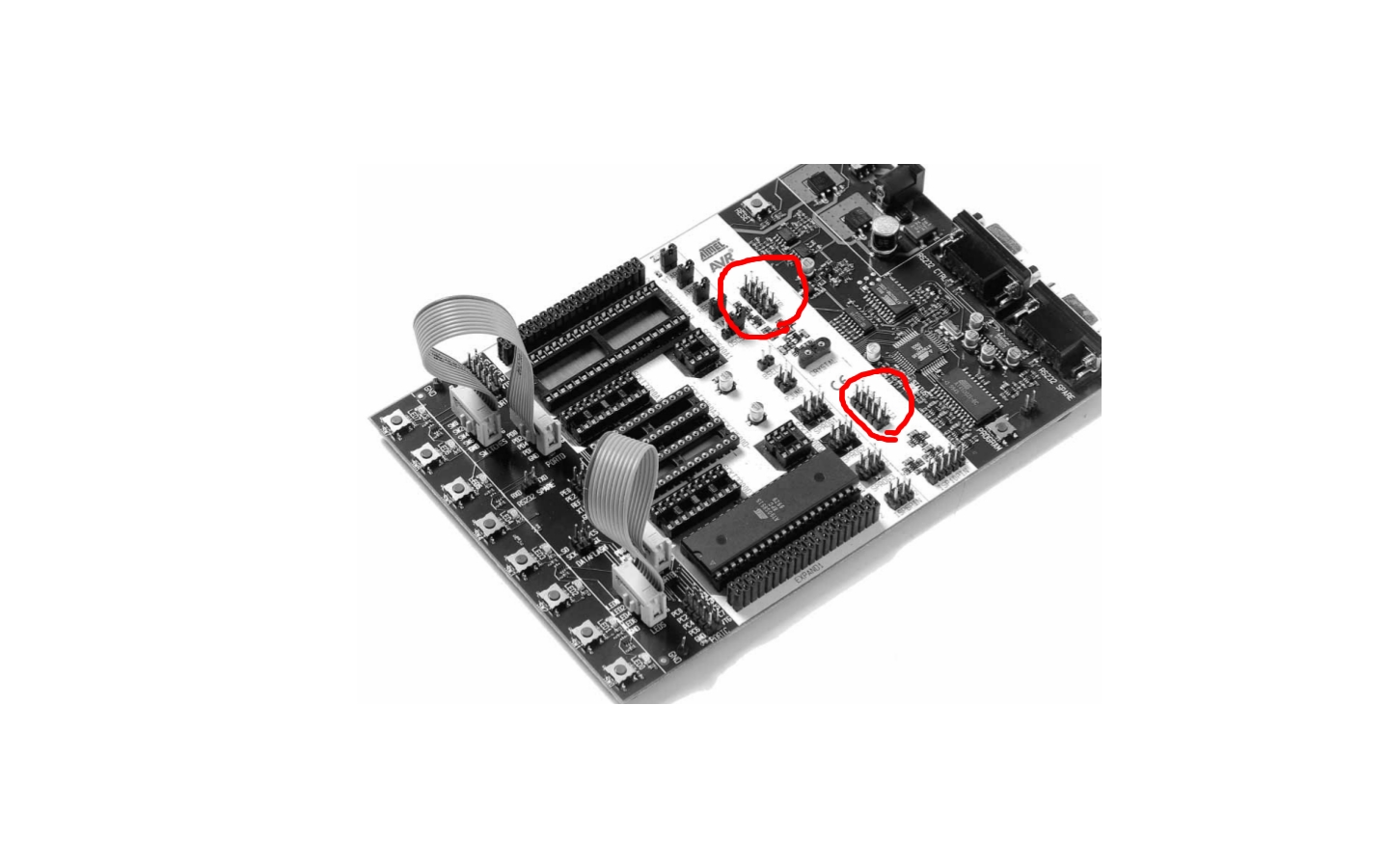

Ja, ISP og programmering generelt. Jeg skal ha en plugg som jeg kan flashe mikrokontrolleren med, etter at den er loddet fast til kretskortet. Altså at jeg har en 4x2-plugg som jeg kobler til på port-connectoren som sitter på traineren.



Så det jeg lurer på er hvilke pins/porter på selve mikrokontrolleren jeg må bruke til dette.

Endret 12. januar 2011 av Gavekort

[nomore]

http://wiredworld.tripod.com/tronics/atmel_isp.html

[Dr_VingTor]

Du vil nok helst bruke en 2*3 connector på kortet ditt og koble til 6pin ISP på STK500 (den nede ved kanten, under de to du har markert med rødt). 4 pinner gir deg bare signalen, men du trenger GND og VCC også (i alle fall GND). Skal være ganske greit å finne pinnene i databladet, de er markert med MISO, MOSI, RST, SCK mener jeg. eventuelt google etter "avr 6pin ISP header connection" eller noe slikt:

http://www.evilmadscientist.com/article.php/avrtargetboards
