Styrestrømsskjema, transportbånd + div funksjoner

[Puseknut]

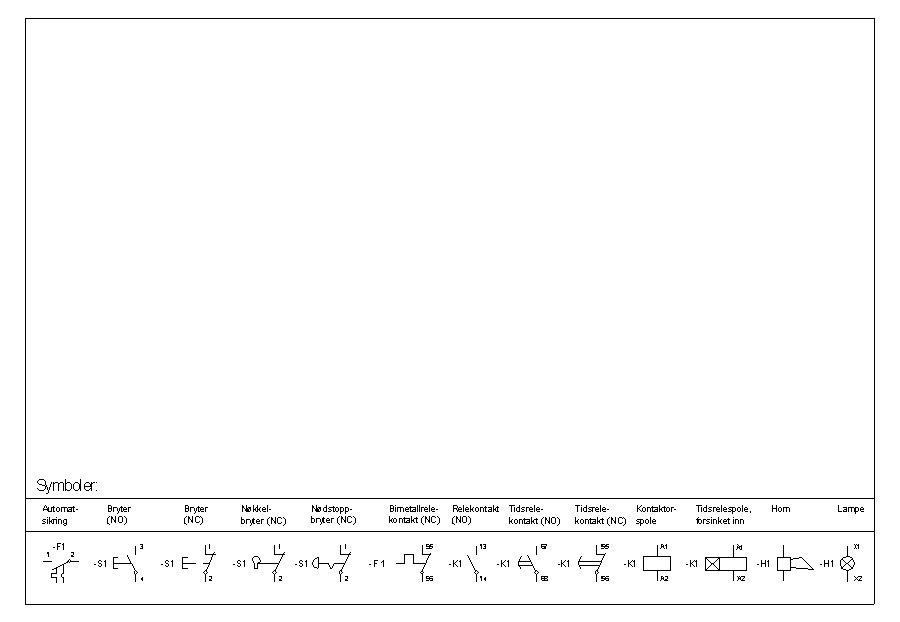

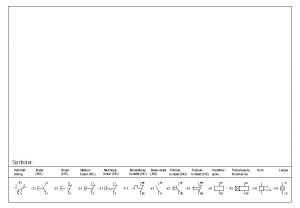

Heisann, sitter med en skoleoppgave, skulle helst gjort meg ferdig i dag, sliter bare med styrestrømmen.. Oppgaven lyder:



Det er 2 motorer, anlegget skal kunne startes og stoppes fra to forskjellige plasser.



M1 skal startes først, etter 15 sekunder skal M2 startes. Det skal plasseres to nødstopp forskjellige plasser i anlegget, samt to brytere til vedlikehold.



Når start-knappen trykkes inn skal et horn og et lys signalisere i 20 sekunder før M1 startes.



Det skal brukes kontaktor/relè-styring...

[r0zie]

prøver om dette funker





edit; jepp det gjorde det.. hentet rett fra fasiten fra oppgaven din. du lærer ikke en dritt og gjør det bare vanskeligere for deg selv senere, men det visste du vel.

Endret 10. januar 2011 av r0zie

[Puseknut]

Tusen takk! Ser den, men jeg prøver faktisk å skjønne hvordan det funker. Jeg kan å sette opp et anlegg som funker, kan bare ikke så mye mer enn det..



Men kan ikke levere dette, må rive det ned å prøve å bygge det opp utifra det jeg har skjønt.

Endret 10. januar 2011 av Puseknut

[V_B]

Hvis du forklarer hva du ikke skjønner, så er det mye lettere for oss å hjelpe deg!

[TF13]

Hei! Drar fram denne, da jeg har fått den samme oppgaven. Hvordan vil dette fungere, når bryterne Q1 og Q2 står åpne?

[Nedward]

Hvordan vil dette fungere, når bryterne Q1 og Q2 står åpne?

Ikke i det hele tatt.
