Trykktransmitter 4-20mA til 1-5V arduino


Anbefalte innlegg

Hei folkens,



Eg skal bygge meg eit testoppsett til å teste ein mekanisme. Eg skal ha 2stk trykktransmittere. f.eks denne http://no.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=4554696 for å måle difftrykkk



og ein stykk linærpotensiometer for å måle distanse http://no.rs-online.com/web/search/searchBrowseAction.html?method=getProduct&R=3683973



Eg har eit arduino duemilanove kort som skal sende data inn til eit excel ark.



Den trykk transmitteren sender ut 4-20mA slik eg kan forstå, og treng 10-36V supply. Spørsmålet er korleis kan eg få konvertert signalet ut til 1-5V? Er det nokon som har eit enkelt koblingsskjema å vise? Er ganske rå på programmeringa, men hardwaren er ganske nytt for meg..



Thanks

Lenke til kommentar
Videoannonse
Annonse

Ved å legge ein motstand på 250 ohm i serie med straumsløyfa vil ein få 1-5 Volt over motstanden. Husk bare på jordpotensialet og at det i feilsituasjoner kan gå ein del meir enn 20 mA i sløyfa.

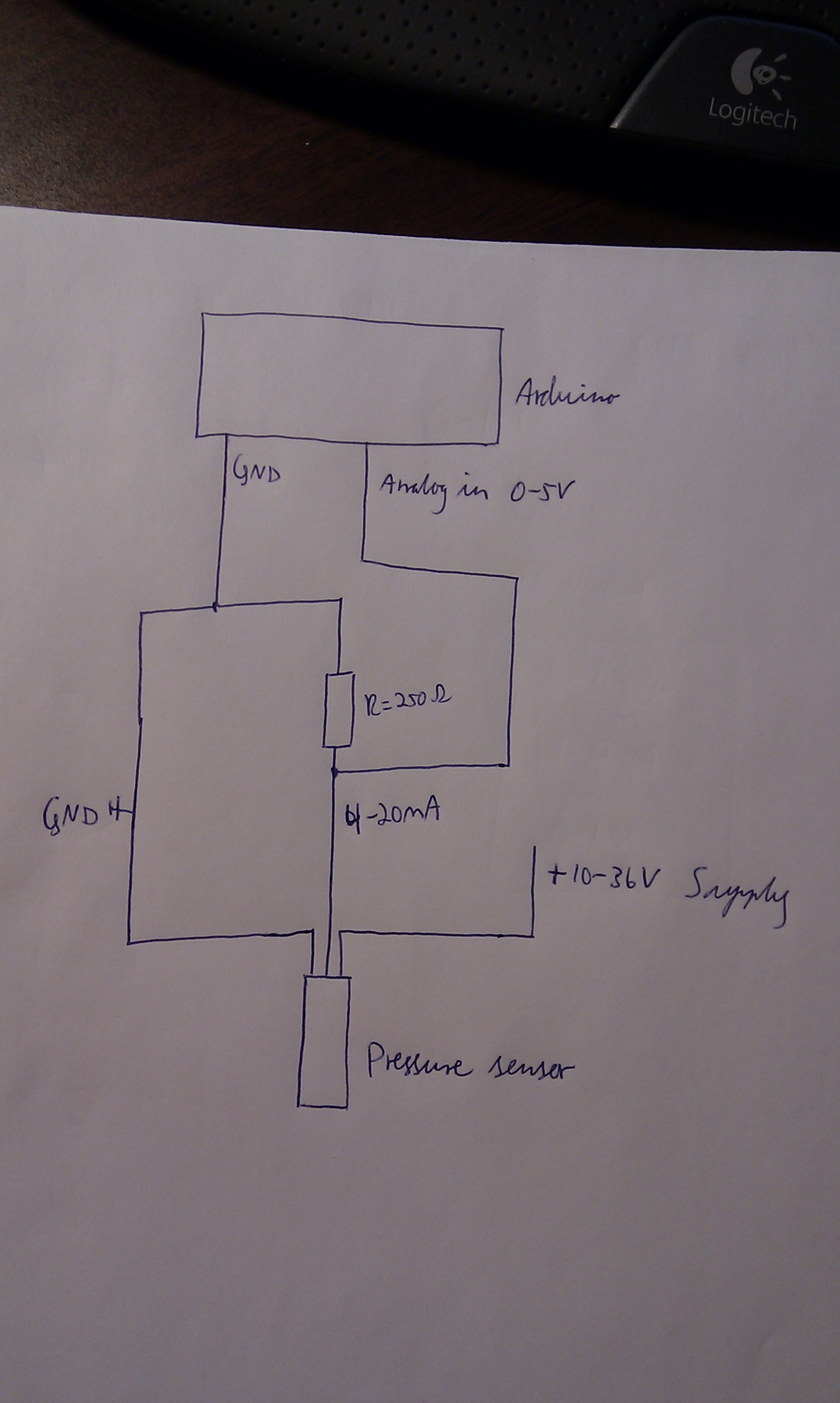

Oki. Vil følgende vedlagt diagram fungere?



Har du nokon tips til korleis ein kan beskytte seg mot meir enn 20mA?post-20291-0-21458700-1292947657_thumb.jpg

Lenke til kommentar

Diagrammet ser ok ut. Til beskyttelse ville eg ha brukt ein 5,1V eller 5,6V zenerdiode og ein seriemotstand. Du kan lese meir om det på Wikipedia. Zenerdioder koster 50-ish øre hos Elfa.



Snakka med ein kar her nå som påstår at det er kun 2 ledninger på den trykk transmitteren. 4-20mA

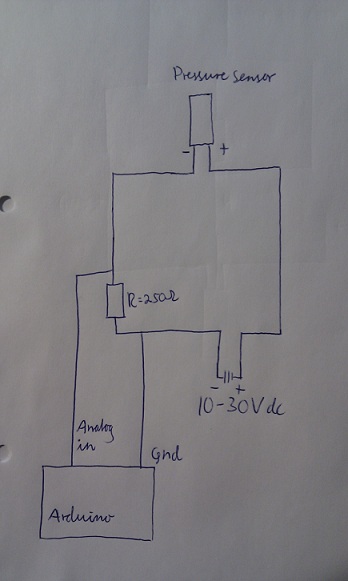

Han påsto dette koblingsskjemaet.post-20291-0-07585400-1292961278_thumb.jpg



Kan du bekrefte / avkrefte dette?



Skal sjekke ut det med zenerdiode. takk for tipset :)

Lenke til kommentar

Den første B-en i betegnelsen seier at det er 4-20mA utgang, og den siste B-en viser at det er industriell DIN-tilkobling. Nederst i databladet er det tegning av DIN-kontakten, og under der er det ein tabell som viser tilkoblingene. Siden du har ein strømbasert transmitter bruker du kolonna Current, og ser at pinne 2 er +VE og pinne 4 er -VE, resten er N/A, som betyr at det ikke skal kobles noe. Det siste skjemaet ditt er sånn du må koble den opp.
