Rj 45 kontakt fra biltema

[Jon Traver]

Hei!

Noen som vet hvordan en kobler en rj 45 kontakt fra biltema? Knivene er hverken nummerert eller merka med noen form for logisk fargekode. I tillegg er det 10 kniver i kontakta, men bare 8 ledninger som brukes i en standard nettverkskabel.

Noen som vet nummereringa på knivene?

[Henrikenn]

http://www.duxcw.com/digest/Howto/network/cable/cable5.htm

[Jon Traver]

http://www.duxcw.com/digest/Howto/network/cable/cable5.htm





LOL ja .... jeg vet det som står der... men problemet med biltema sin rj45 kontakt er at de har ikke markert hvem av knivene som er 1 eller hvem som er blå!?!...... De har 10 kniver som ikke er merka..... Noen som har koblet BILTEMA SIN RJ45 FØR og som vet hvem som er f.eks blå/ nr 1 ?

Endret 19. desember 2010 av Maxie

[Rockna]

Pair 1 = kniv 4 og 5

Pair 2/3 = Kommer ann på om du kobler A eller B kobling

Pair 4 = 7 og 8

[Jon Traver]

Pair 1 = kniv 4 og 5

Pair 2/3 = Kommer ann på om du kobler A eller B kobling

Pair 4 = 7 og 8

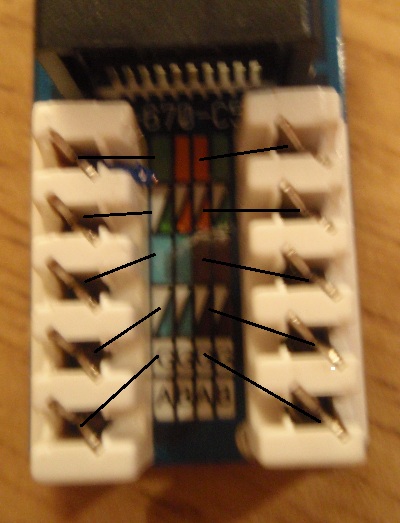

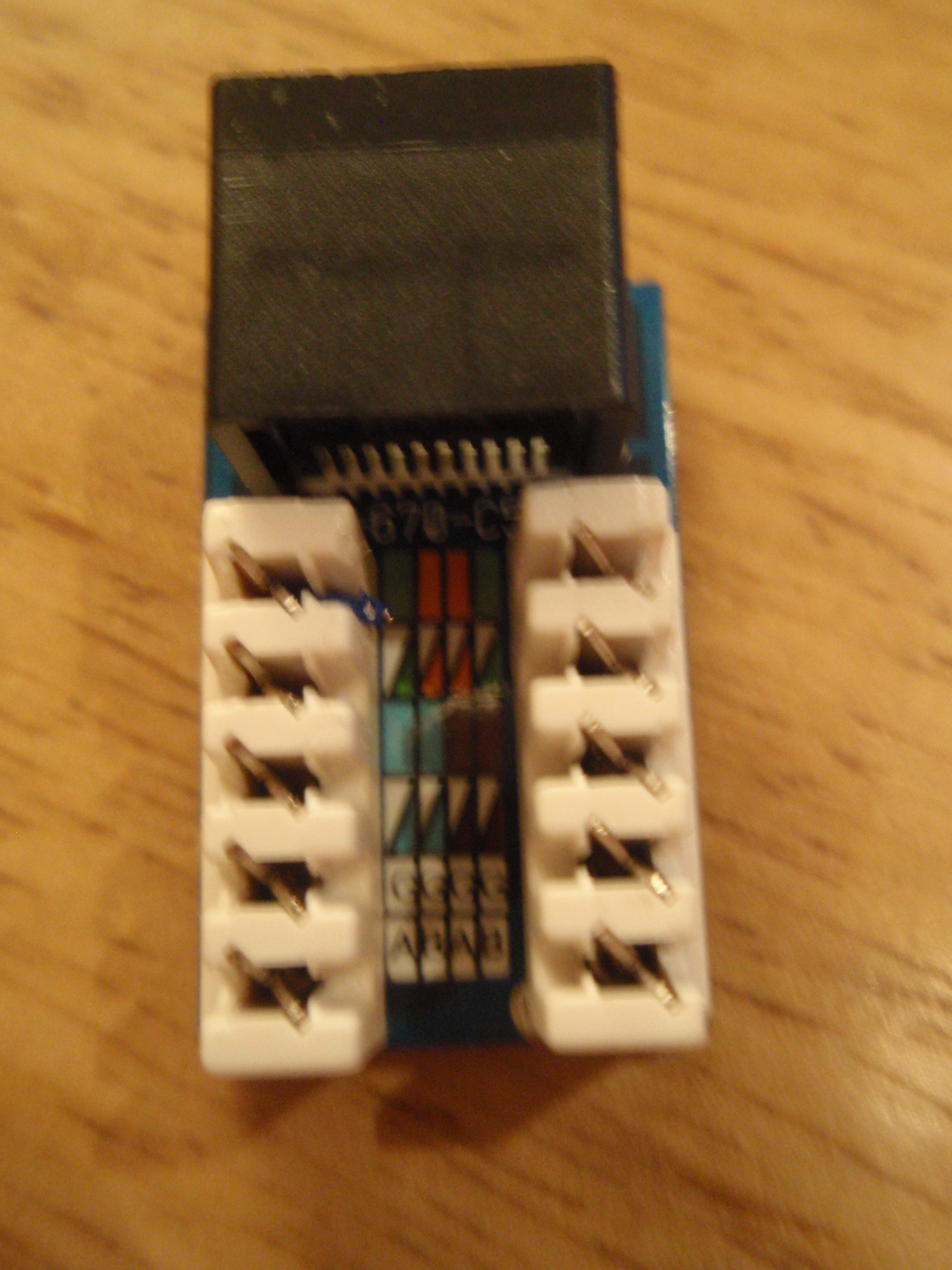

La meg pressisere med et bilde..... Hvem av disse er pair 1 /kniv 1/blå/gul/grønn++++

Endret 19. desember 2010 av Maxie

[cruzader]

Ser ikke problemet her egentlig o.O

Den er jo merket akkurat som alt annet av patchepaneler/uttak.



En a og en b skisse som viser hver side, er 10 istedenfor 8 da den har støtte for skjermete kabler.

(Skal du terminere en skjermet kabler skal skjermingen på G punktene, ellers overser du disse)



F.eks ved kobling etter A standard blir det slik:

Endret 19. desember 2010 av cruzader

[Rockna]

Geezez!



Fargene står jo der..

[Bjarne Dalsnes]



Pair 1 = kniv 4 og 5

Pair 2/3 = Kommer ann på om du kobler A eller B kobling

Pair 4 = 7 og 8



La meg pressisere med et bilde..... Hvem av disse er pair 1 /kniv 1/blå/gul/grønn++++





Søkte rundt på dette selv da jeg var forvirra over merkinga på Biltema's 46-918 rj45 kontakt selv. Skjønte sammenheng når det ble referert som "A standard" over. Tenkte jeg kunne svare bare for å fjerne forvirring fra evt. andre som søker opp. Forvirrelsen min var hva de mente med A og B. Skjønte ikke at det refererte til T568A og T568B standardene og at det er to sett med valgfrie fargekoder. Dermed fant jeg ingen 1 til 1 kobling fra kontakt til fargekode og det var dermed håpløst å skjønne hva som skulle kobles hvor. Bruk enten koden fra A eller B, men det må gjøres likt i begge ender av kabelen for at det skal funke.

[Weeb91]

Enkel huskeregel,

A-standard =America

B-standard ='bout everything else

Men som sagt, kobler du likt i begge ender, burde det gå fint.
