klarer ikke å tegne flerlinje skjema

[salamishit]

Hei

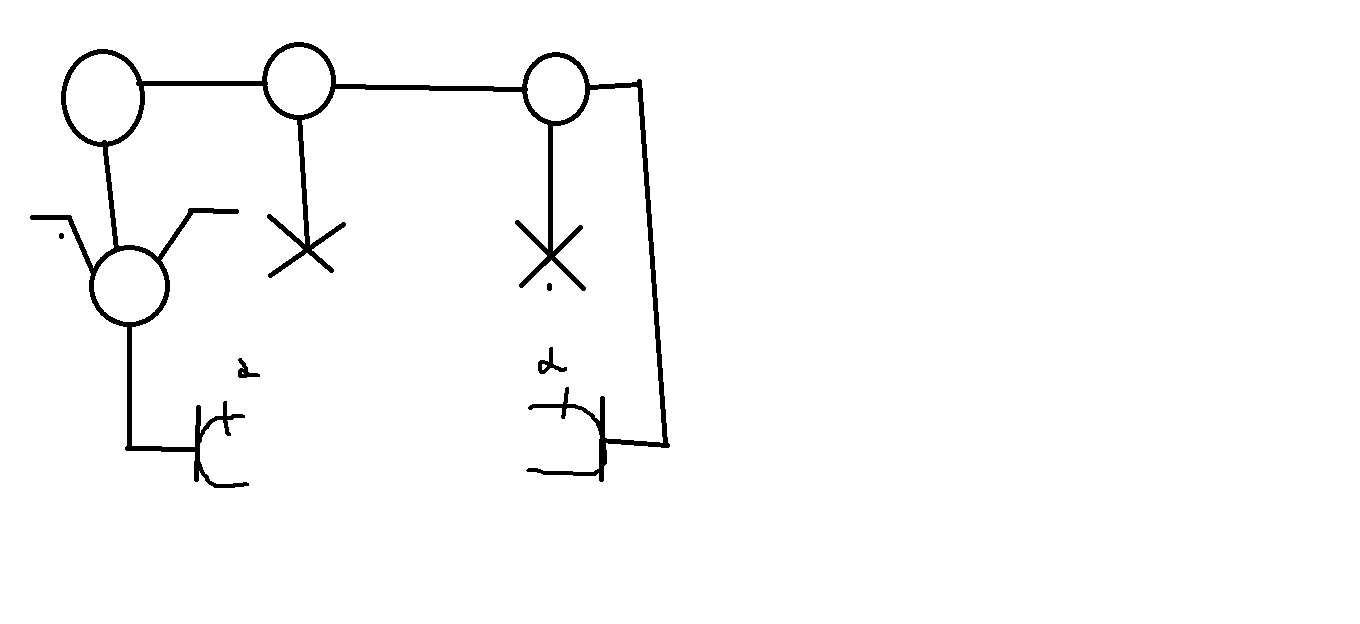

Jeg har et enlinje skjema som jeg skal lage et fler linje skjema ut av, jeg klarer ikke det og synes det er veldig vanskelig.

Kan noen hjelpe meg?



jeg vet at det skal være en 3 leder fra den første koblings boksen til den andre, og en treleder ned til bryteren.

[SirAmp]

hvis vi går ut fra at tilf. kommer fra venstre, må du ha 4 leder ned til bryter, og toleder videre fra bryteren til stikket

fra boks 1 til boks 2 trenger du 4 ledere

fra boks 2 til lampe trenger du 2 ledere

fra boks 2 til boks 3 trenger du 3 ledere

fra boks 3 til lampe trenger du 2 ledere

og fra boks 3 til stikk trenger du 2 ledere

[salamishit]

hvis vi går ut fra at tilf. kommer fra venstre, må du ha 4 leder ned til bryter, og toleder videre fra bryteren til stikket

fra boks 1 til boks 2 trenger du 4 ledere

fra boks 2 til lampe trenger du 2 ledere

fra boks 2 til boks 3 trenger du 3 ledere

fra boks 3 til lampe trenger du 2 ledere

og fra boks 3 til stikk trenger du 2 ledere

Har du noen tips til meg om hvordan jeg kan bli bedre på å tegne flerlinje?



Tror jeg har klart å tegne den nå, men er jævlig usikker.

[SirAmp]

ta for deg fungsjonene i hodet, 1 etter 1 og tenk hvor mange ledere du trenger til hver fungsjon, til slutt ser du ann om du kan "bruke samme leder 2 ganger"

legg ut skjemaet du har tegnet så kan jeg gi tilbakemelding på om det stemmer, grunnen til at jeg ikke tegnet det for deg er at jeg tror du lærer bedre ved å gjøre det selv.

[salamishit]

ta for deg fungsjonene i hodet, 1 etter 1 og tenk hvor mange ledere du trenger til hver fungsjon, til slutt ser du ann om du kan "bruke samme leder 2 ganger"

legg ut skjemaet du har tegnet så kan jeg gi tilbakemelding på om det stemmer, grunnen til at jeg ikke tegnet det for deg er at jeg tror du lærer bedre ved å gjøre det selv.

Får dessverre ikke lagt det ut her pga at jeg ikke kan ta bilde, men ellers takk for hjelp :-)

[SirAmp]

Lenge siden jeg holdt på med dette, husker ikke hvordan man tegner stikk og og den bryteren, men har tegnet fungsjonen og regner med at du skjønner hva jeg skal frem til. har droppet jordingen, da den bør være ganske selvskreven. hadde bare noen snåle farger men håper du ser forskjell, har angitt hvilken farge de forskjellige lederene bør ha
