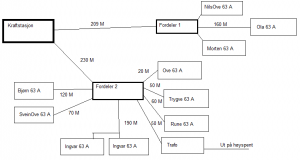

Thomas. Skrevet 12. november 2010 Rapporter Del Skrevet 12. november 2010 (endret) Skal beregne kabel til fordeler 1 og 2 fra kraftstasjon. Skal man legge sammen total A (hva som kan være total belastning på kabel), og finne kabel i NEK? Kabelen skal ligge i jord. Men om jeg gjør det slik synes jeg det blir litt jælaust stor kabel. 360++ m2 osv. Regnet med 20 grader i bakken, men den varierer jo hele tiden så det blir jo bare tull. Så lurer på hvordan man egentlig beregner hovedkabel? Endret 12. november 2010 av Thomas. Lenke til kommentar
compus Skrevet 12. november 2010 Rapporter Del Skrevet 12. november 2010 Skal beregne kabel til fordeler 1 og 2 fra kraftstasjon. Skal man legge sammen total A (hva som kan være total belastning på kabel), og finne kabel i NEK? Kabelen skal ligge i jord. Men om jeg gjør det slik synes jeg det blir litt jælaust stor kabel. 360++ m2 osv. Regnet med 20 grader i bakken, men den varierer jo hele tiden så det blir jo bare tull. Så lurer på hvordan man egentlig beregner hovedkabel? Dette er ikke helt mitt felt men fra opplysningene dine bør det være overkommelig å dimensjonere kabelen til fordeling 1. Dimensjoneringen av kabelen til fordeling 2 vil avhenge av forholdene i kraftstasjonen som vi ikke har noen kjennskap til. Lenke til kommentar
Nedward Skrevet 13. november 2010 Rapporter Del Skrevet 13. november 2010 (endret) Så lurer på hvordan man egentlig beregner hovedkabel? Du gjør det samme som du gjør når du beregner kurser. Bare ta med samtidighetsfaktor i tillegg. Edit: Om jeg ikke tar helt feil så dekker ikke NEK 400 dette, da dette er kraftselskapene sitt området. Endret 13. november 2010 av Dj_eLmO Lenke til kommentar
bamse87 Skrevet 13. november 2010 Rapporter Del Skrevet 13. november 2010 Er dette noko som skal lagast på ordentlig, eller er det kun ei skuleoppg. e.l.? Litt informasjon om kraftverket kunne vore greit, mtp. kortslutningsytelse, spenningsnivå, verntypar og innstillingar av desse osv. Lenke til kommentar
Thomas. Skrevet 14. november 2010 Forfatter Rapporter Del Skrevet 14. november 2010 Dette er et anlegg som allerede finnes Så skal vi beregne litt, og lage en dokumentasjon for anlegget. (skoleoppgave ja) Han sier at generatoren er på ca 160 kW. Vet ikke noe mer. Skal også beregne spennings og effekttap fram til hver forbruker, og da må jeg vel vite hovedkabel størrelsen. Lenke til kommentar
compus Skrevet 14. november 2010 Rapporter Del Skrevet 14. november 2010 Siden du skal lage dokumentasjon for et eksisterende anlegg er det vel naturlig å ta utgangspunkt i anlegget slik det er nå? For å få gjort dette er det nødvendig å vite langt mer om anlegget enn du tilsynelatende gjør. Hva med å kontakte netteier, event. få til en befaring? Ellers er det åpenbart at det må finnnes kapasitet til å overføre de 160 kVA(kW) som generatoren yter. Lenke til kommentar
bamse87 Skrevet 15. november 2010 Rapporter Del Skrevet 15. november 2010 Som compus seier, må du nok ha mykje meir data enn det ser ut til at du har. Forresten er det turbinen som er oppgitt med så og så mange kW, generatoren er oppgitt i kVA. Dersom talet er 160, må du finne ut om det er 160 kW ut frå turbinen, eller om det er 160 kVA ut frå (evt. inn til) generatoren. Lenke til kommentar
