Elektronikk oppgave (krets, Thevenin)

[snozzlee]

Hei!



Jeg ville satt veldig mye pris på hjelp/tips på denne oppgaven. Når det kommer til enkle kretser så greier jeg dette, med Thevenin og Norton, men når det plutselig kommer inn noe mer komplisert som Resistor last i midten klarer jeg ikke å finne ut hvordan jeg skal gjøre dette. Boken min er ikke til mye hjelp, heller ikke timevis med google searches.



Vet ikke helt hvordan jeg skal regne ut Rth og Vth når kretsen ser sånn her ut.



Kretsen:



[Thorsen]

Gjør som alltid:



1. La kretsen være åpen (dvs ta bort lasten og la kretsen være åpen). Finn Voc. (Voltage open circuit).



2. Kortslutt kretsen (dvs kortslutt lasten). Finn Isc (Current short circuit).



3. Nå er Vt = Voc, og Rt = Voc/Isc.

[snozzlee]

Problemet mitt er at jeg ikke vet hvordan jeg skal finne Voc, skal jeg bruke superposisjon metoden? Eller noe annet? Jeg er helt ut på jorde og boken min og google hjelper ikke..



Jeg prøvde å finne totalstrømmen og total resistansen fra Vs1 og Vs2 seperat også adde dem sammen og da kommer jeg ikke lenger, fordi jeg ikke er sikker og tviler at jeg kan plusse sammen dem i det hele tatt

Endret 7. november 2010 av Kvikkeh

[Thorsen]

Hei igjen, tok meg tiden til å finne Voc for deg

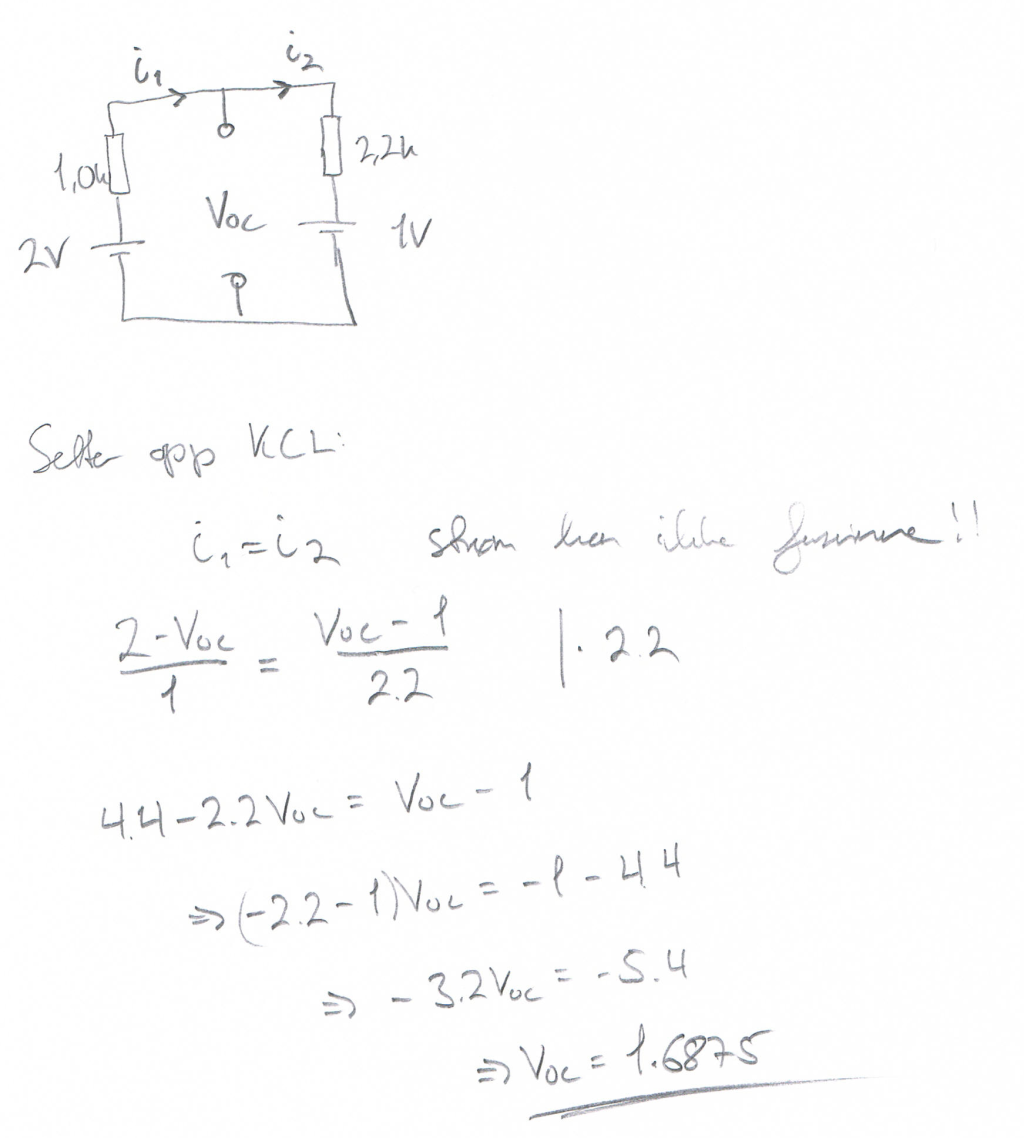

Håndregning:

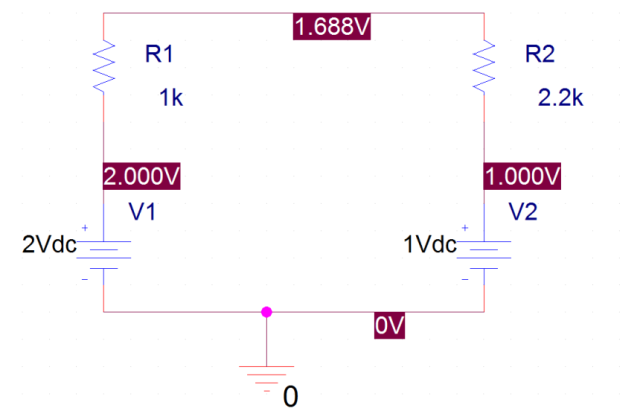

og bekreftet av simulering





[baBuShKa]

hei.. Kan jeg spørre hvilket program du bruker for å simulere slike kretser? Og kan det simulere med spoler og kondiser?

Takk

[Thorsen]

Jeg bruker OrCAD Capture og PSpice fra Cadence. Ganske stort og tungvindt program som kan simulere det meste. Programmet i seg selv koster flesk, men det er en gratis demoversjon som kan brukes en er da bare begrenset i kompleksitet og størrelse.



http://www.cadence.com/products/orcad/pspice_simulation/pages/default.aspx



Du kan laste ned demoversjonen her (tror du må registrere deg på siden)



http://www.cadence.com/products/orcad/pages/downloads.aspx#pspice



Dette programmet er ikke direkte enkelt å sette seg inn i, det kan gjerne ta en god del tid.



Ellers finnes en javabasert gratis simulator her:

http://www.falstad.com/circuit/



Det finnes en rekke andre simulatorer også, bare å søke litt rundt på nettet. Men felles for veldig mange av dem er at de er beregnet på mye større designmiljø enn hobbybrukeren.
