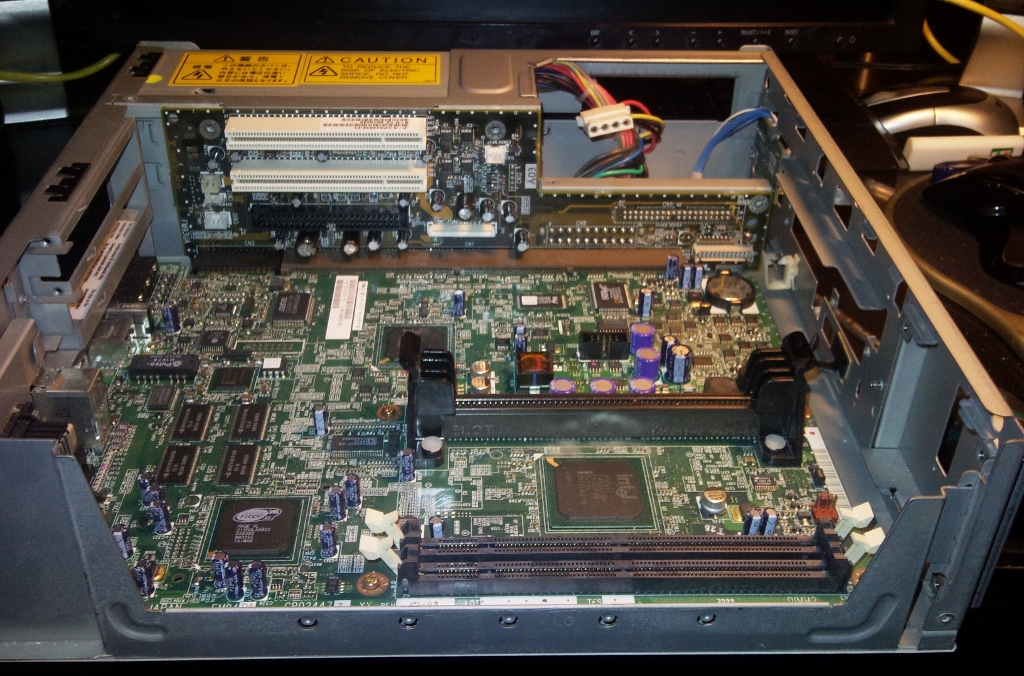

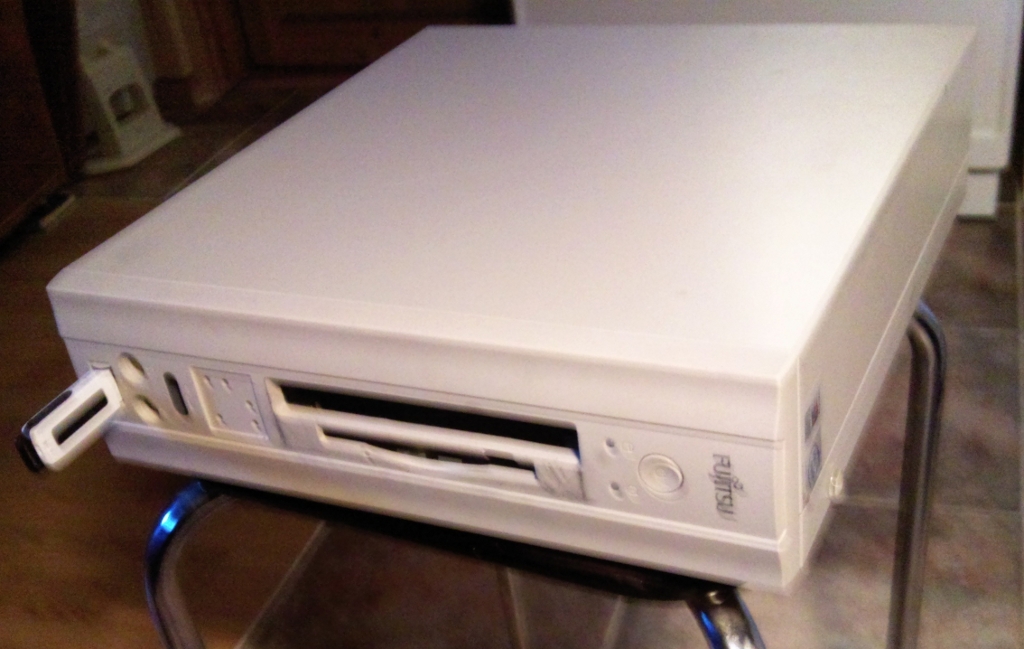

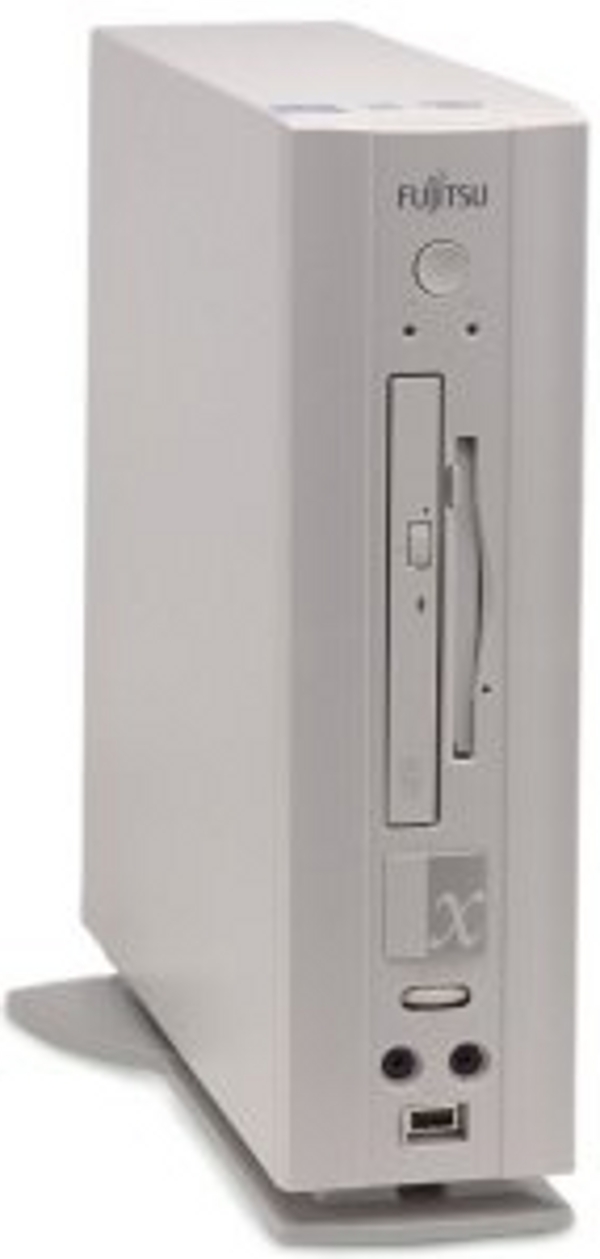

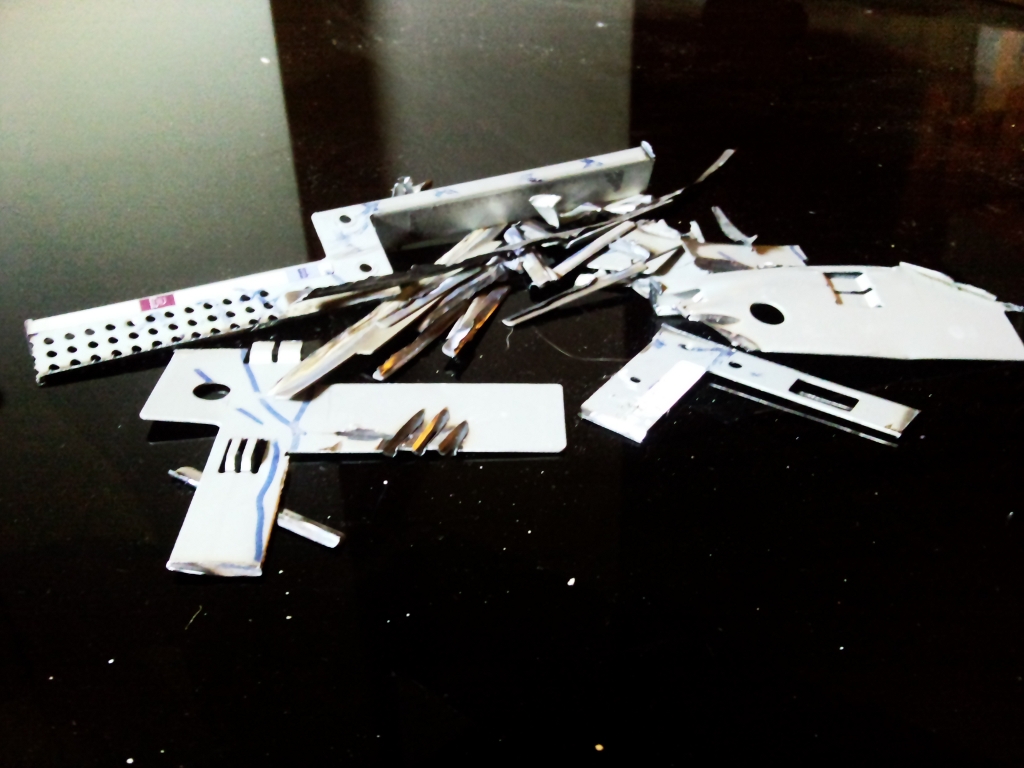

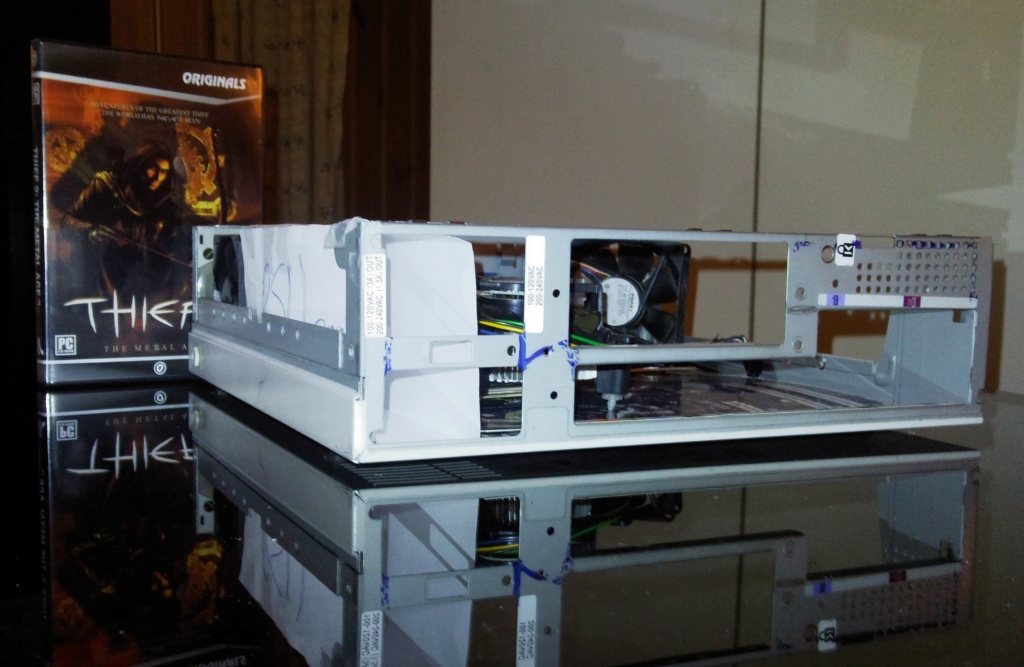

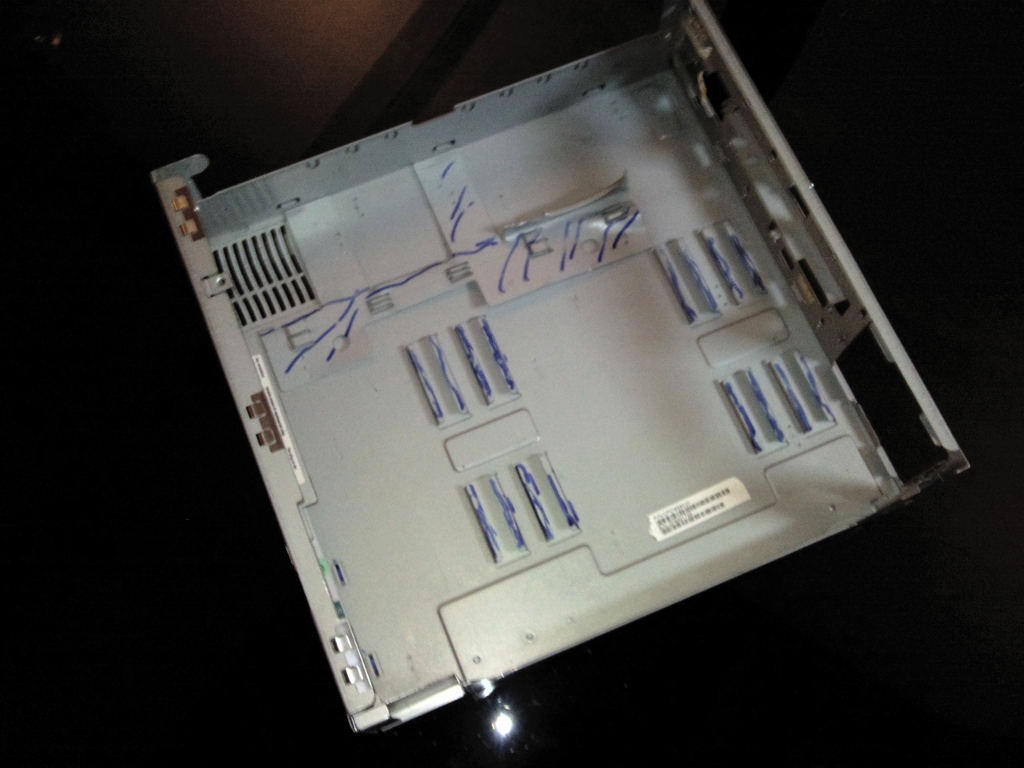

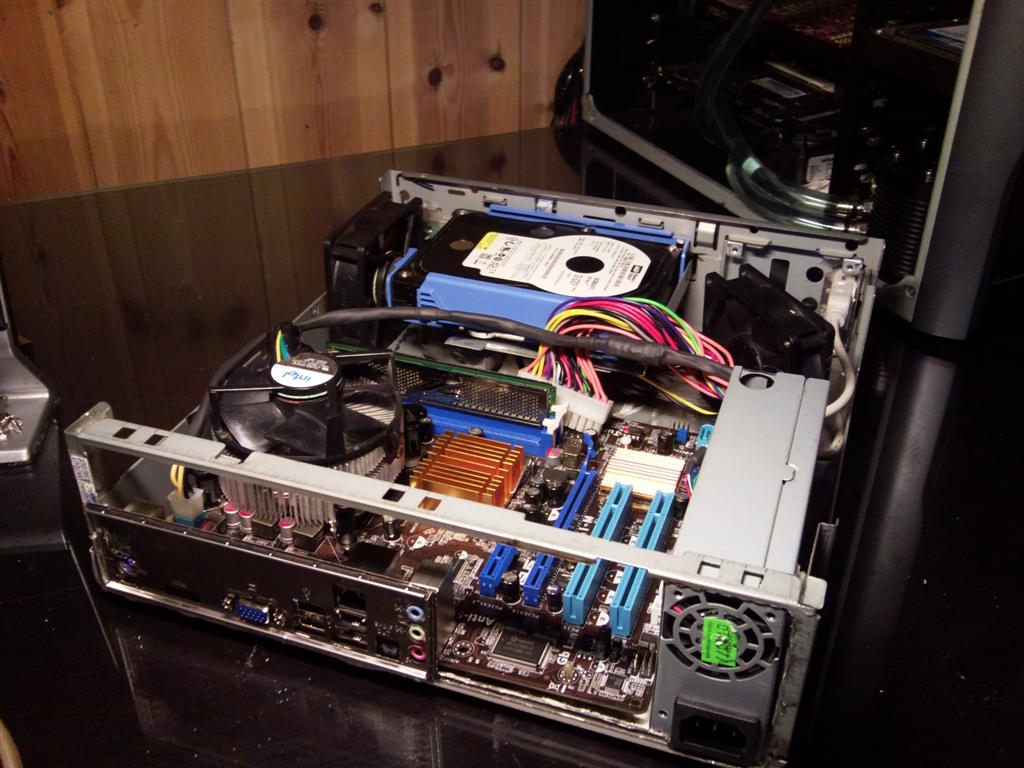

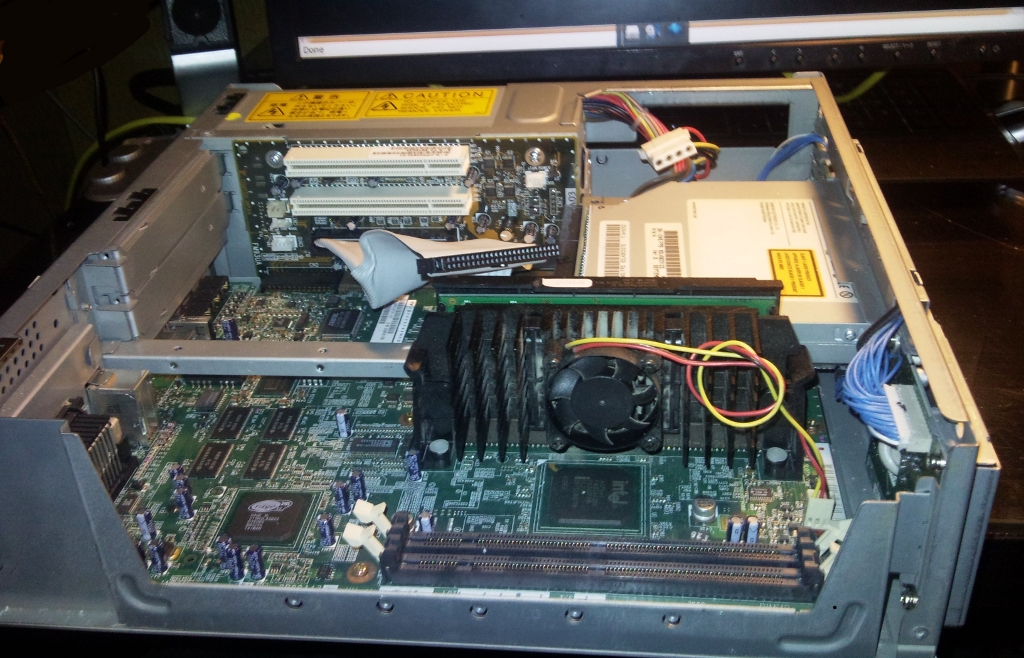

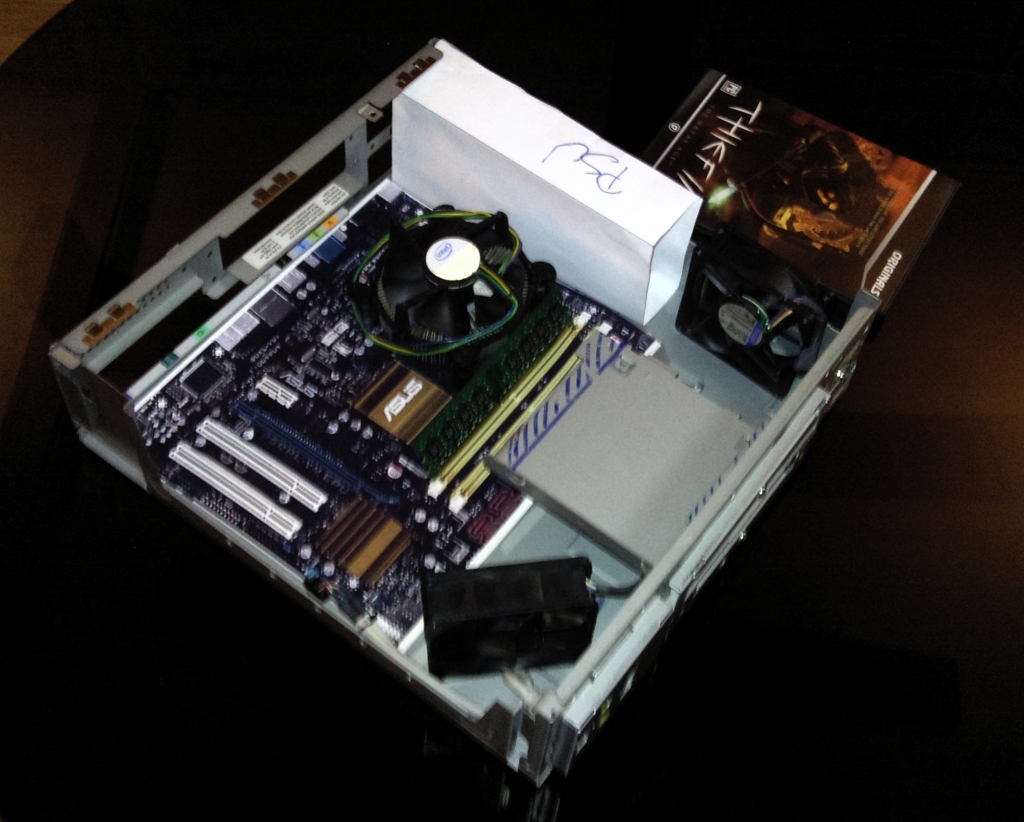

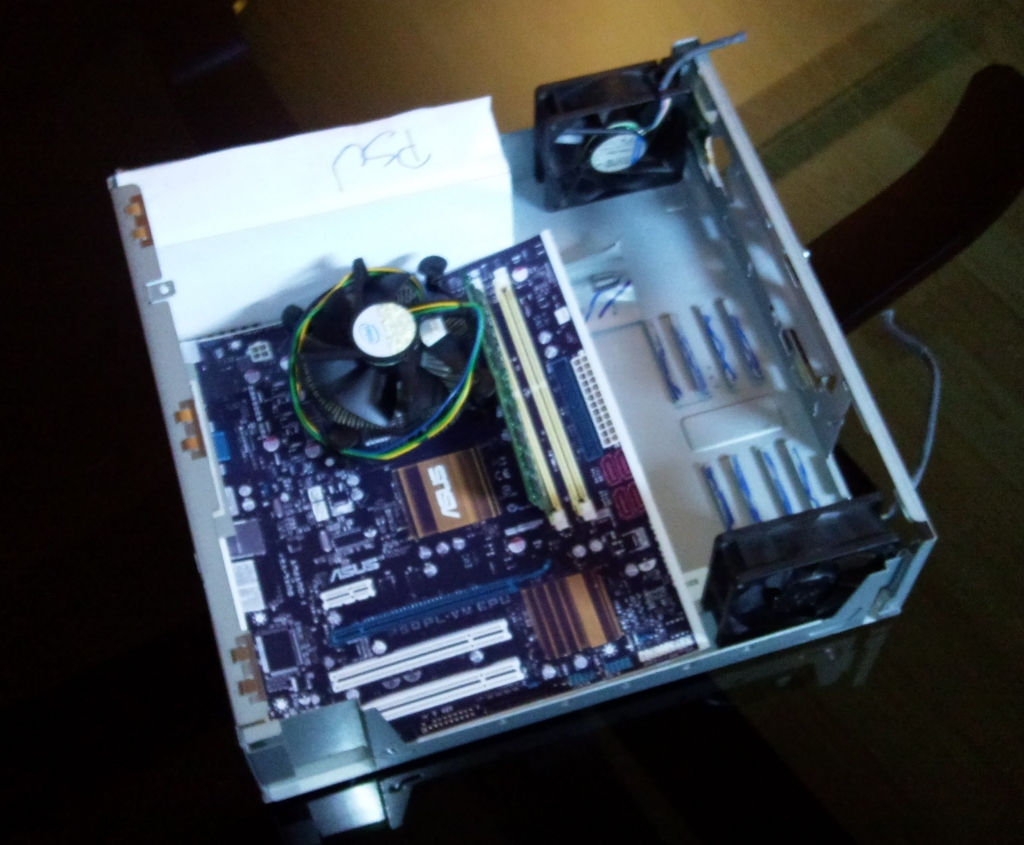

Vaktmester'n Skrevet 20. oktober 2010 Del Skrevet 20. oktober 2010 (endret) Her er en prosjekttråd om mitt HTPC prosjekt. Siden jeg jobber som vaktmester for diverse store firmaer har jeg god tilgang på diverse rot og skrot som skal kastes. En av disse kildene er E-avfall kurvene og diverse restavfall fra byggeprosjekter. Dette prosjektet vil i stor grad basere seg på å bruke det jeg har og event. det jeg finner. Visse ting må jeg selvfølgelig kjøpe, men jeg prøver og holde kostnadene nede. Dette er hardware jeg allerede har liggendes: 2,4Ghz Intel C2D E6600 4MB m/vifte 36 GB Western Digital Raptor 10.000rpm sata HD D-link 100/1000 mbit nettverkskort 1 GB DDR-2 minne 2 x 80mm Papst vifter Akasa viftekontroller Snapstream Firefly RF fjernkontroll Logitech Rumblepad 2 wireless (gamepad) Logitech Cordless Desktop MX3100 tastatur og mus Alt mulig rart av kabler og kontakter Jeg har lenge hatt lyst på en dedikert media PC. Det hele begynte med at jeg sto og røyka utenfor driftskontoret etter lunsjen i fjor høst... Da fikk jeg øye på denne pcen i e-avfallskurven... En Fujitsu xS/PIII 450. Pentium 3 450 mhz. En museumsgjenstand med andre ord Jeg likte formatet på kassa veldig godt. Den er 31 cm bred, 31,5 cm dyp og 9 cm høy. PCen er ikke større enn at den fikk plass i ryggsekken og jeg halte den med meg på bussen og toget. Vel hjemme tok jeg en nærmere titt på den. Er en stund siden jeg har sett disse "boxed" cpuene...denne tar jeg vare på som et klenodium Også begynte demonteringen... Etter litt røsking og riving er "skilleveggen" borte... En av de første tingene jeg gjorde var og lime fast en usb kontakt der den orginale usb kontakten sto. Den orginale var noe Fujitsu spesifike greier som ikke passer vanlige hovedkort. Minnepennen passer perfekt... På tide med en "small scale" test. På dette tidspunktet har jeg begynt å finne ut av hva slags hardware jeg skal ha. Det som ser ut som et hovedkort er bare en utskrift skrevet ut i riktig størrelse Etter en brutal runde med vinkelsliperen... Ser det slik ut... Her har jeg merket og boret hullene til hovedkort festene. Dette var alt for i natt. Jeg har kommet mye lengre en dette. Jeg har ferie for tiden, men nå er det jammen på tide og ta kvelden. Kom gjærne med synspunkter i min kommentartråd. Edit 1: Korrigering av tekst. Endret 30. januar 2011 av Vaktmester'n Lenke til kommentar

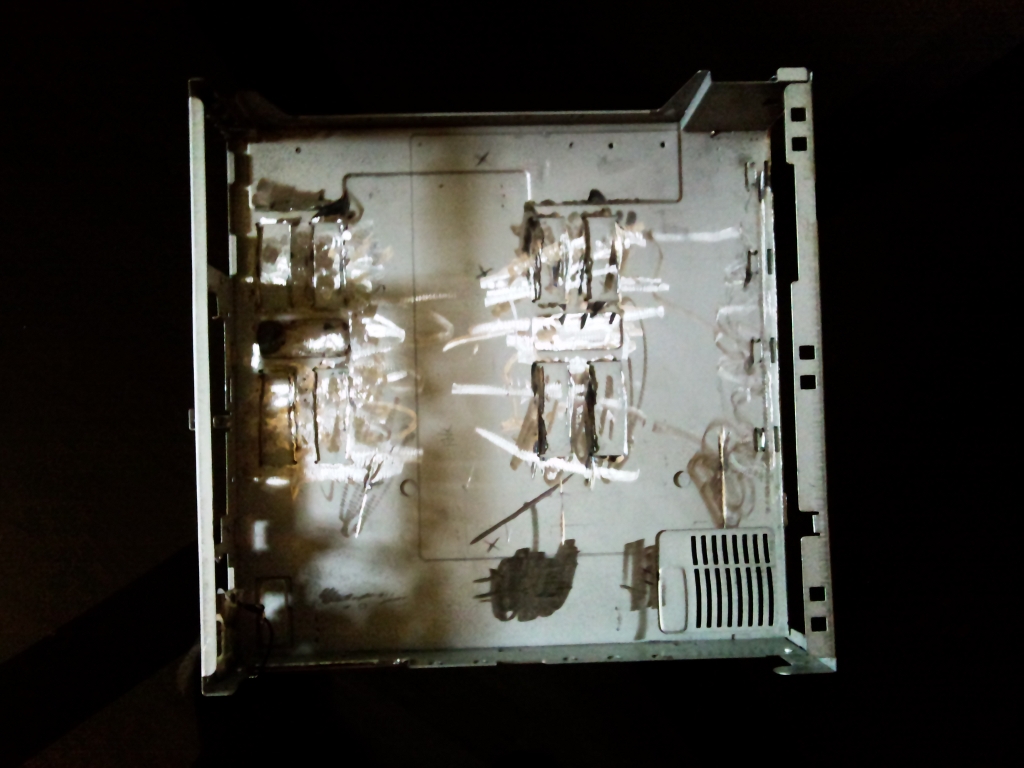

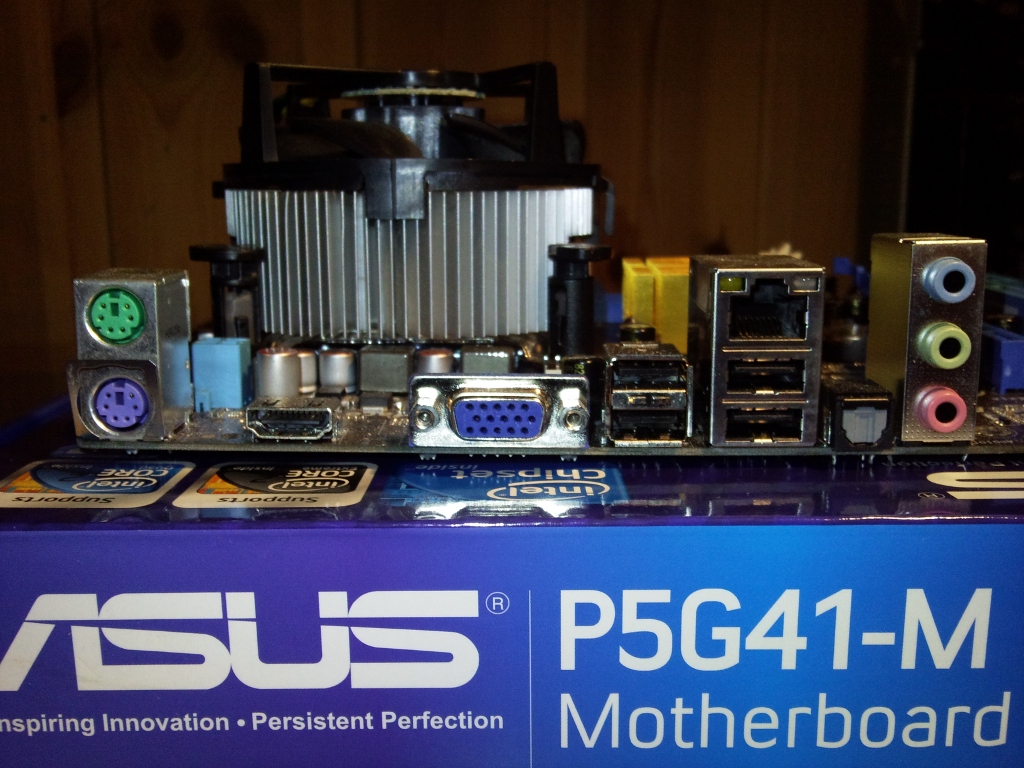

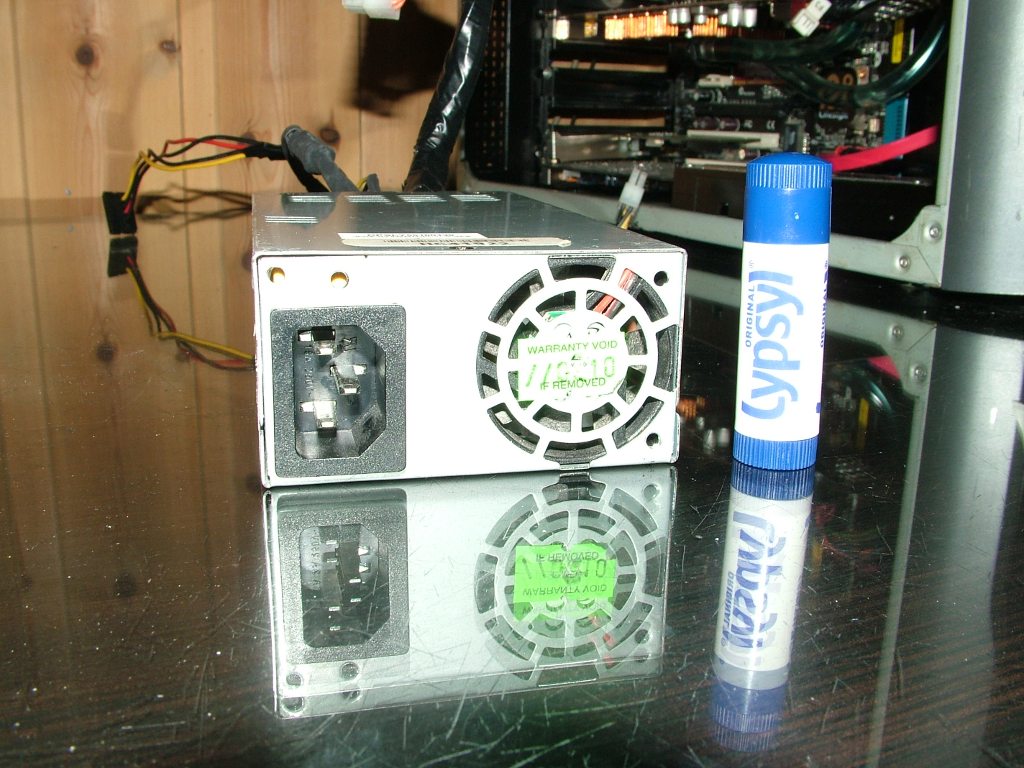

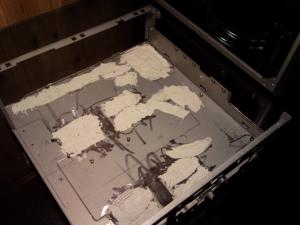

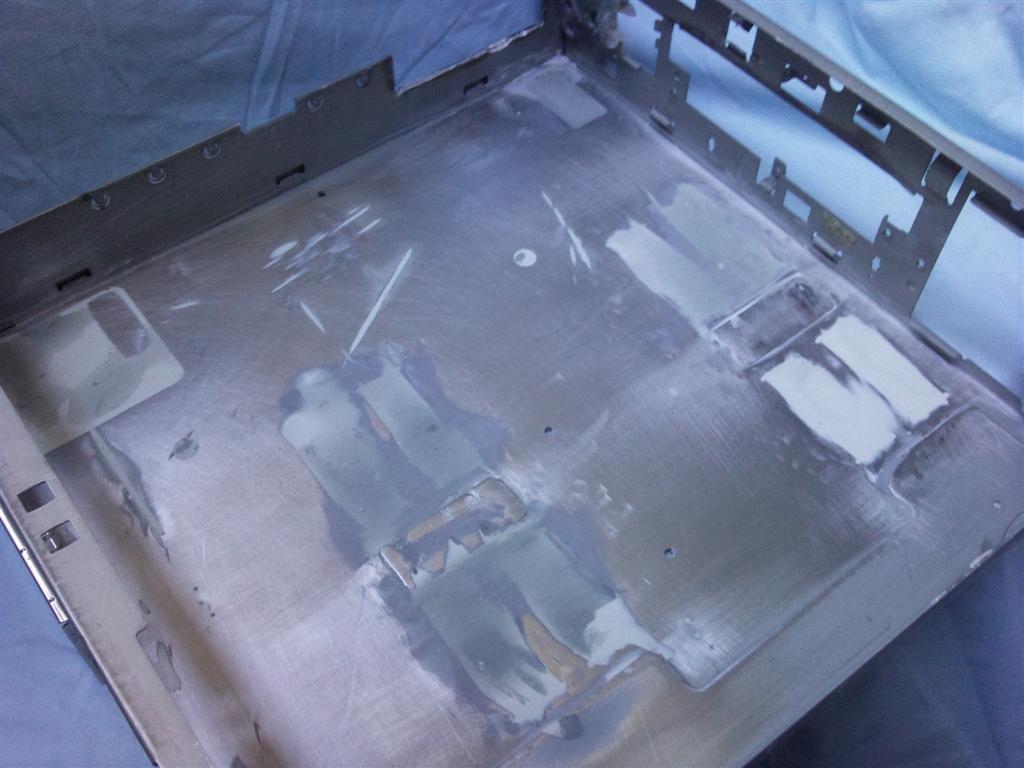

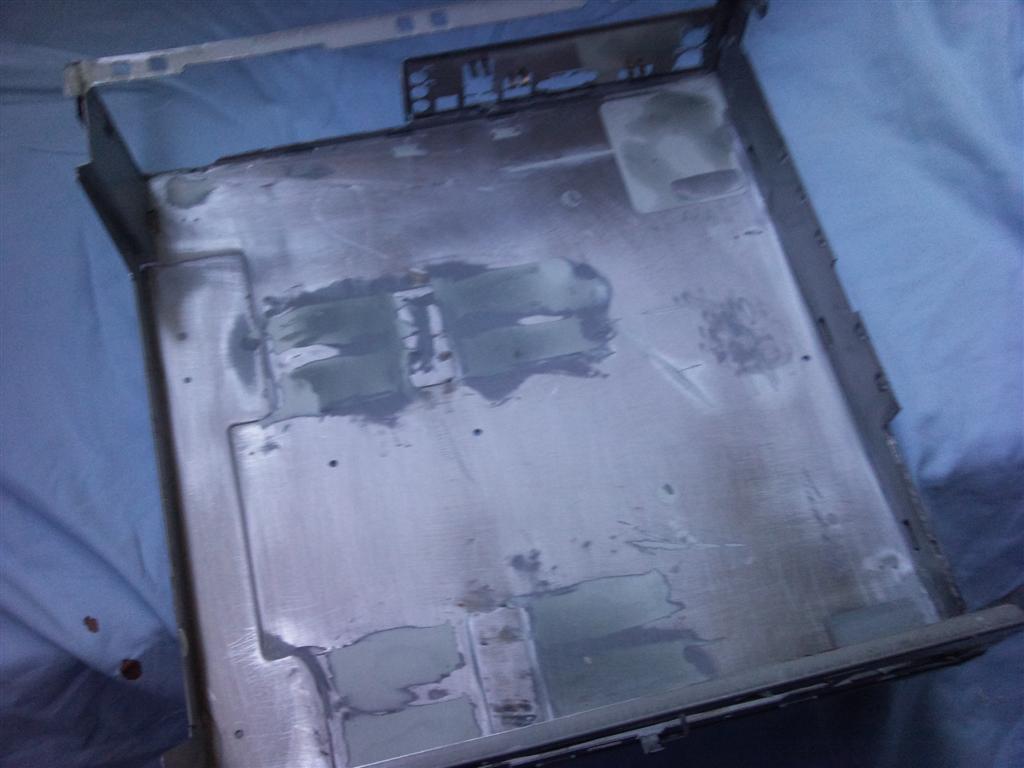

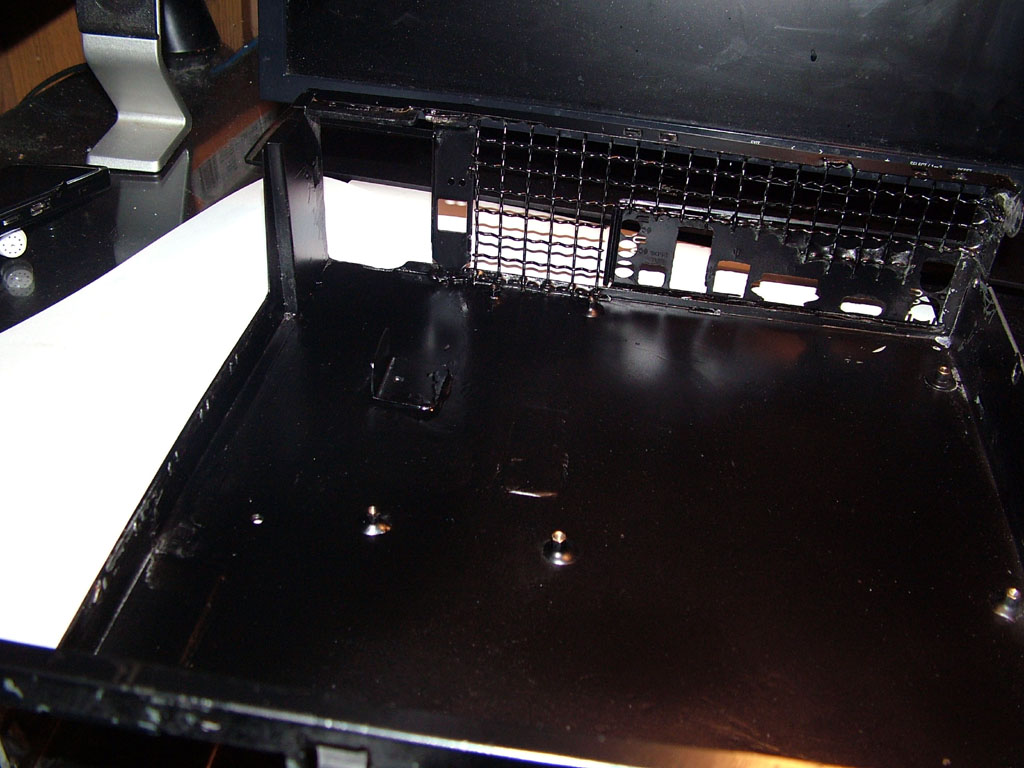

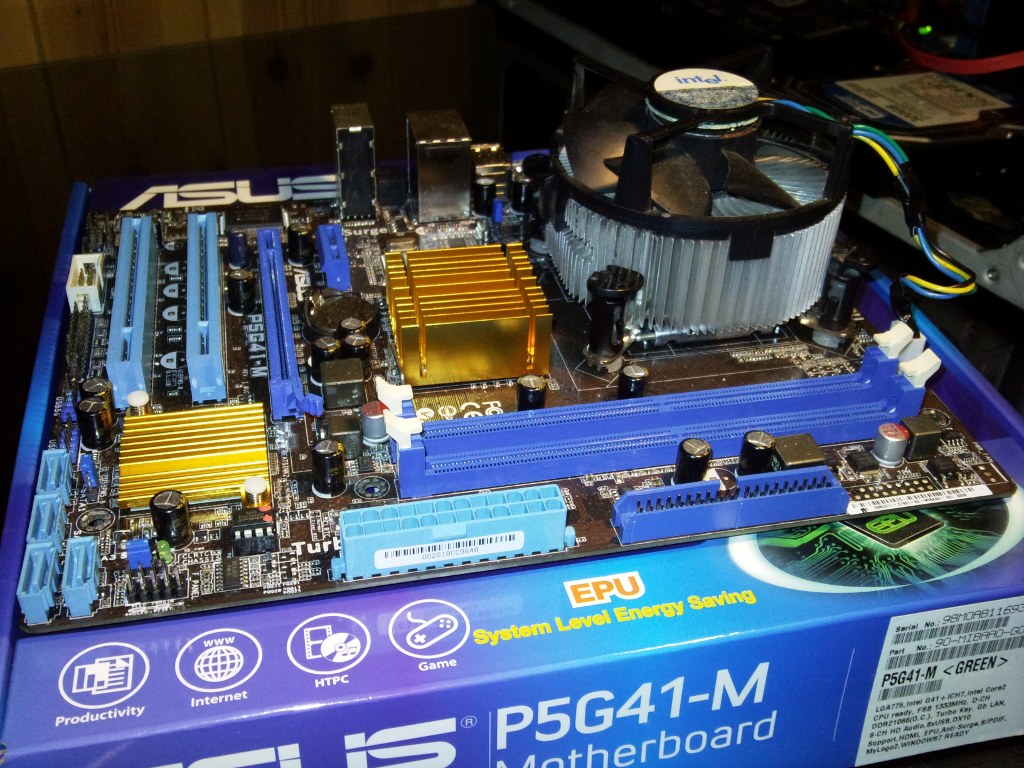

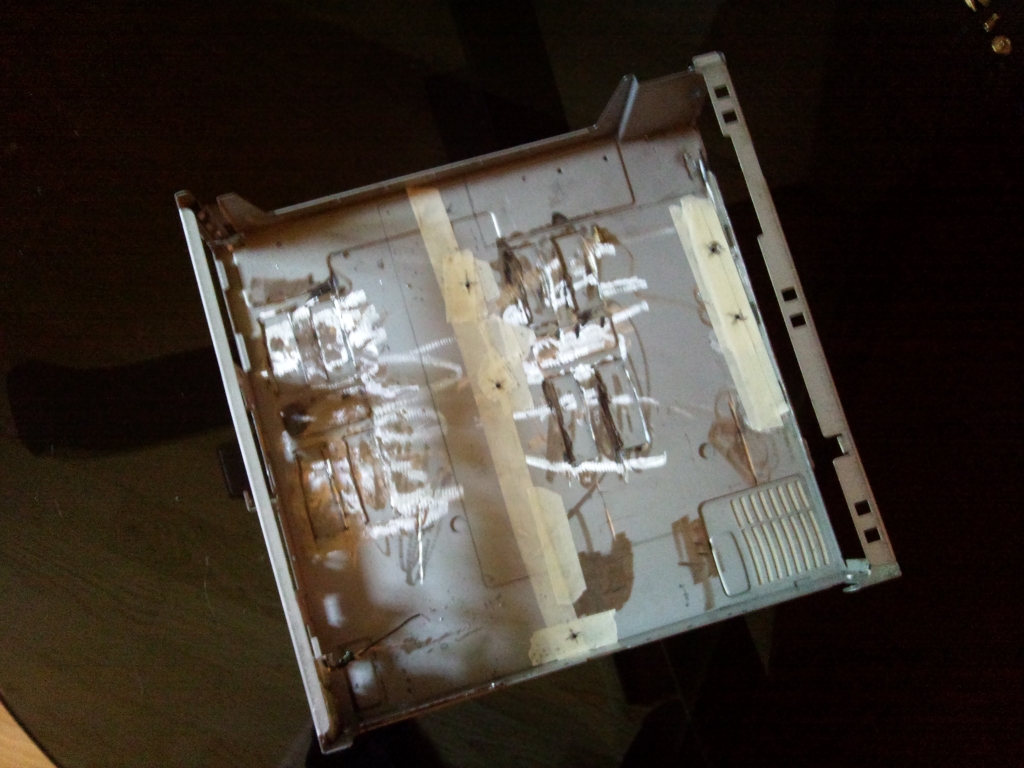

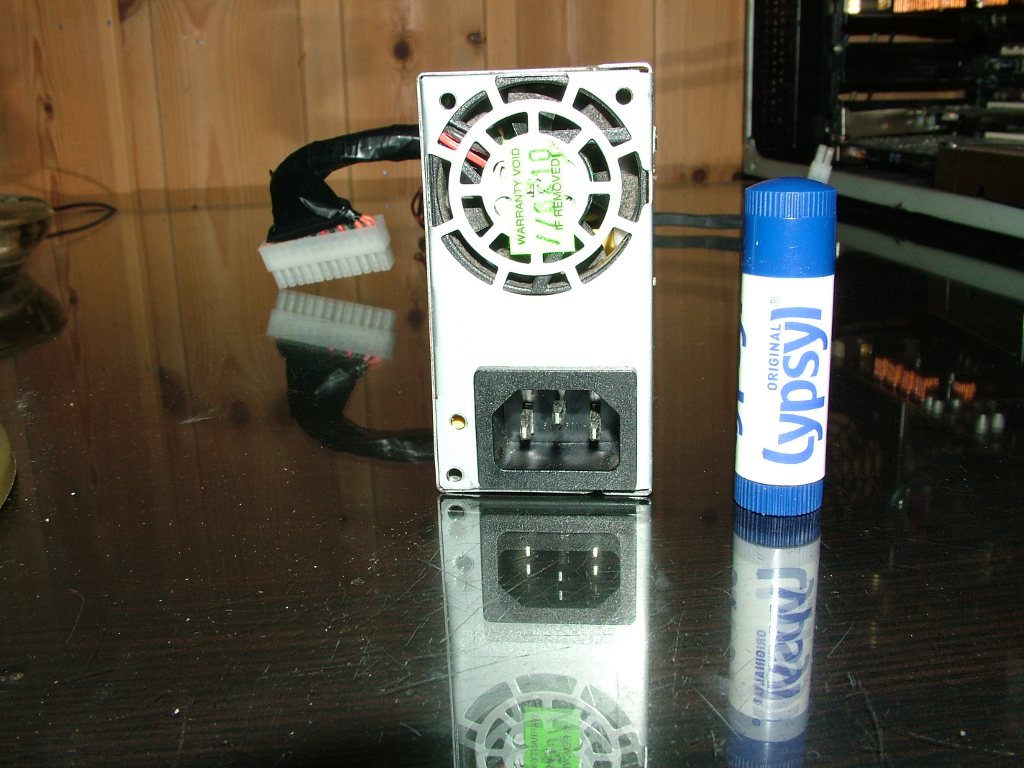

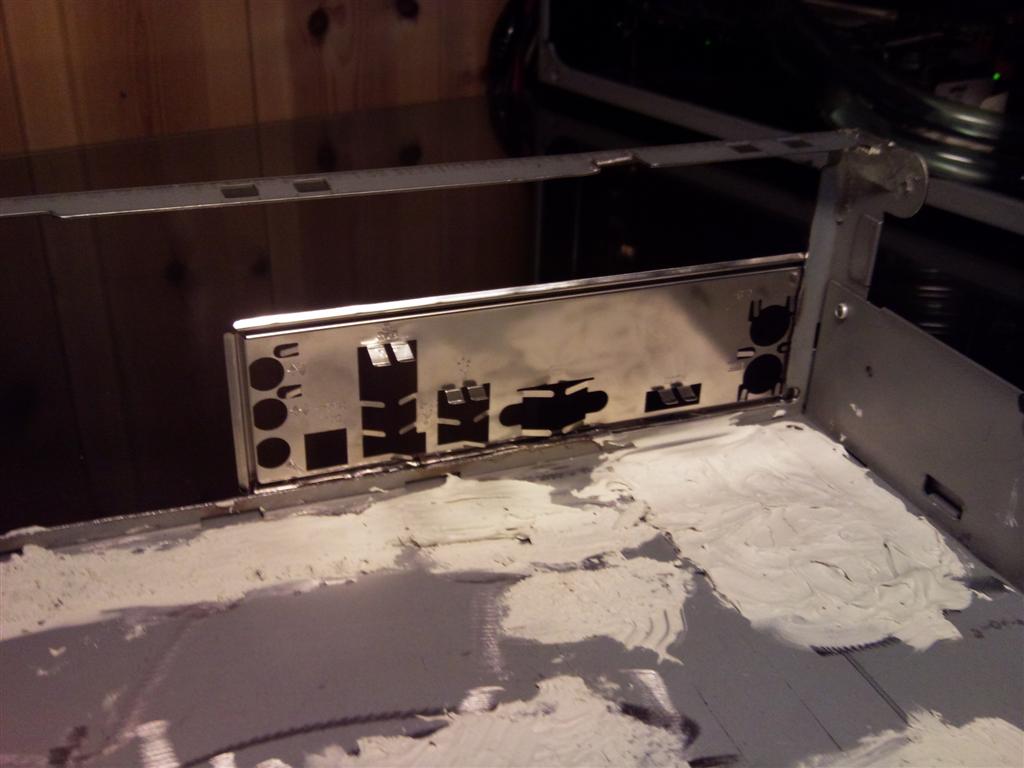

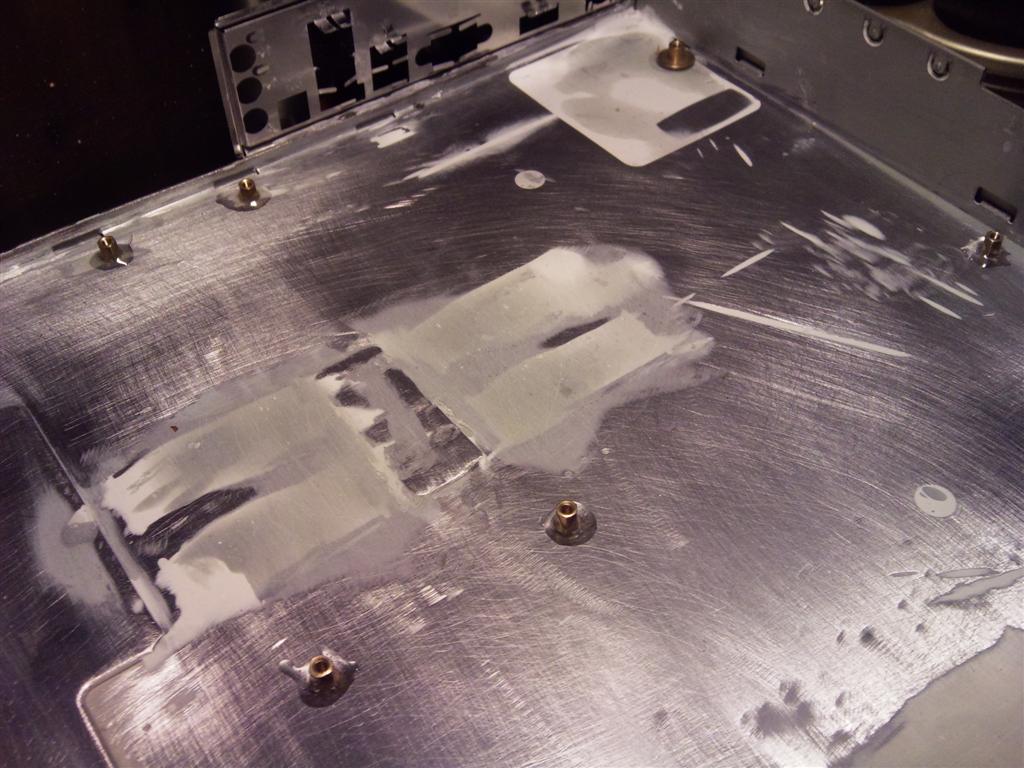

Vaktmester'n Skrevet 20. oktober 2010 Forfatter Del Skrevet 20. oktober 2010 (endret) Fortsettelsen... Her har jeg spraklet igjen de verste ujevnhetene etter den brutale omgangen med vinkelsliperen. Det første jeg kjøpte av hardware var hovedkortet. Dette virket som et perfekt kort da det har HDMI og optisk lyd utgang innebygget. Det er et Intel G41 brikkesett. Kostet 450,- nytt. Her har jeg limt fast IO plata til hovedkortet på baksiden av kassa med 2-komponent epoxy lim. Så var det bare og sette igang å pusse sparkel. Siden jeg ikke har gjengeverktøy eller sveiseapperat, limer jeg fast skrufestene til hovedkortet. 2-komponent epoxy her også (sitter som f***). Så var tiden inne for å skaffe en strømforsyning. Jeg hadde på forhånd funnet ut av Shuttle sine SilentX PSU'er ville passe akkurat inni denne kassa. En 300w koster rundt 6-700 kr. Prøvde å finne noen brukte her til lands, men fant ingen så jeg tok turen til Ebay. Der fant jeg en Achme AM630BS22S Shuttle Power Supply på 220w til 9.20$. Frakt fra California kom på 37.10$ hehe. Til sammen kostet dette 292,- kr. Denne PSU'n er liten! Så en liten test montering... Dette er noe netting jeg fant da jeg ryddet på taket hvor jeg jobber. Tilhører noe kjølevifter som har blitt byttet ut. Klippet av en liten bit og kastet resten. Blir luftig ihvertfall. Har tatt en grov lakkering av kassa for å få litt helhet. Nå må jeg ta en liten pause Kom gjærne med synspunkter i min kommentartråd. Edit 1: Glemte et par bilder. Endret 24. oktober 2010 av Vaktmester'n Lenke til kommentar

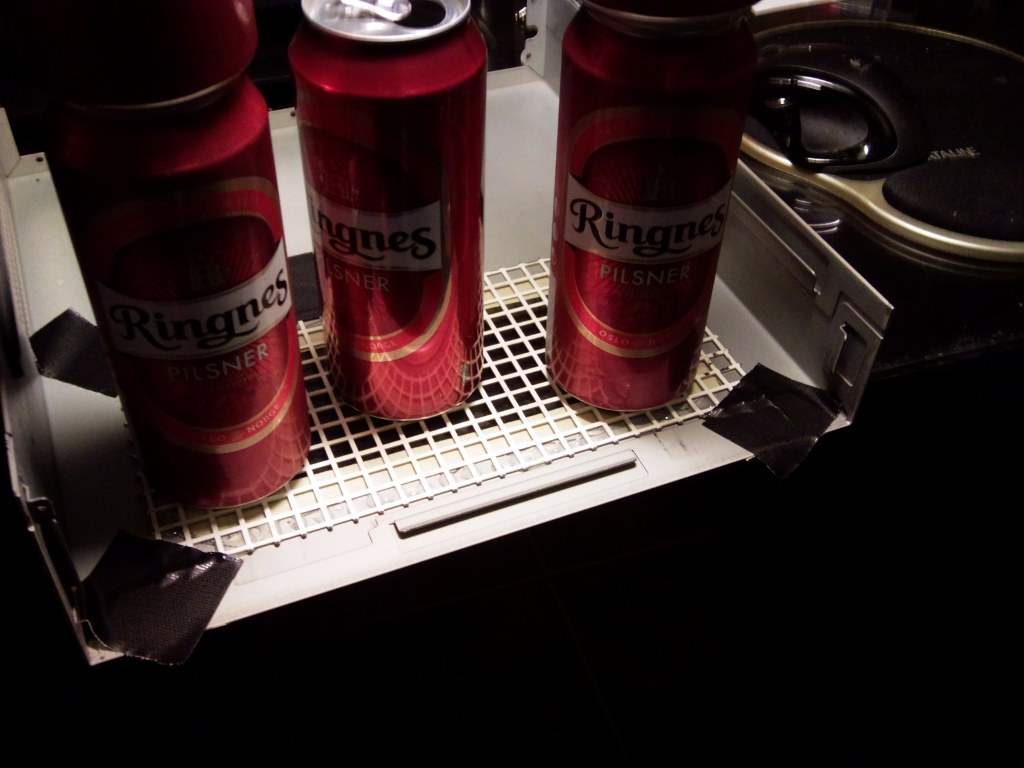

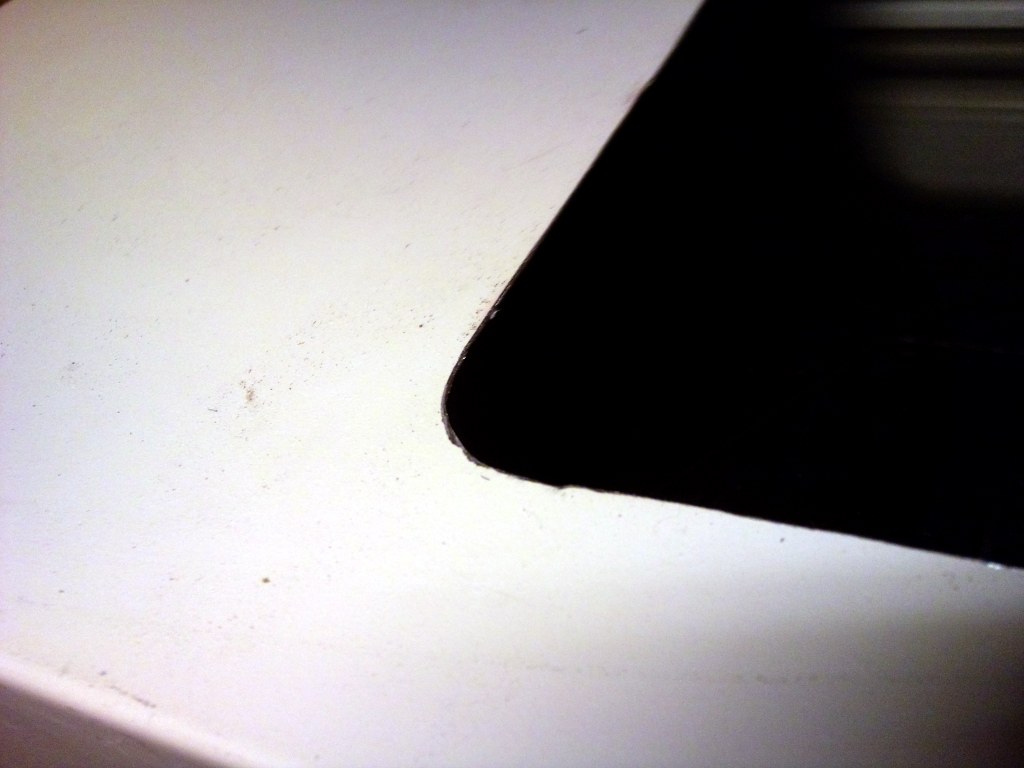

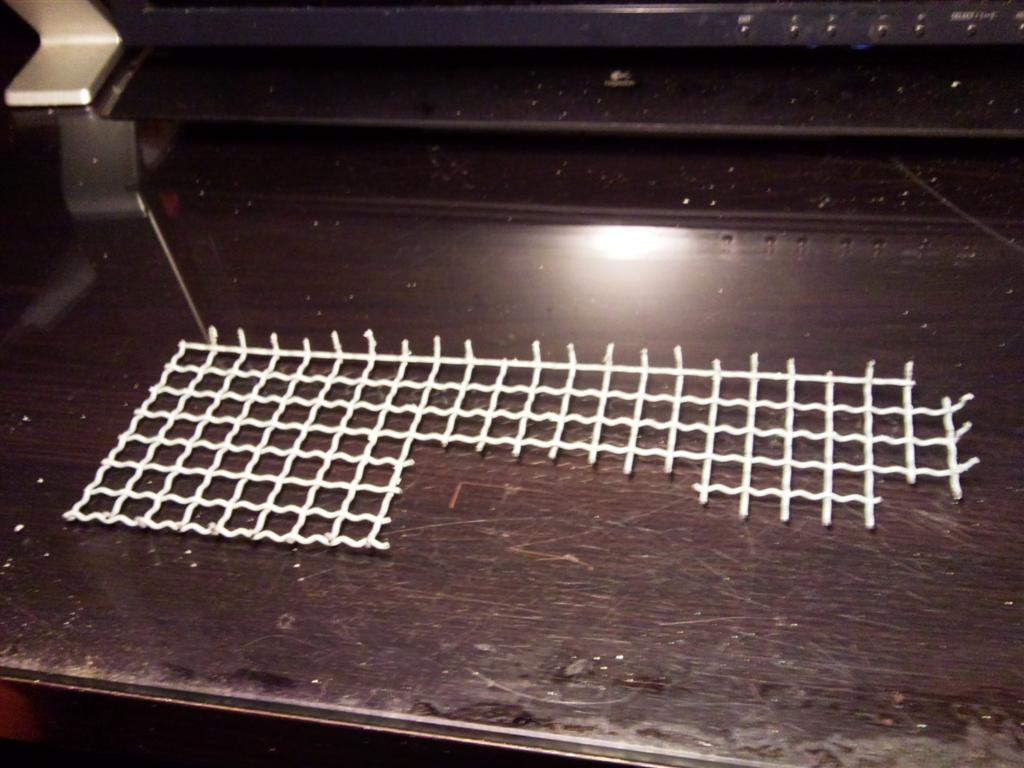

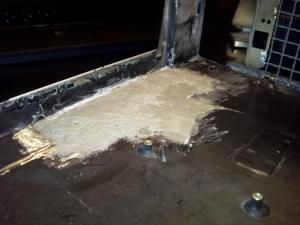

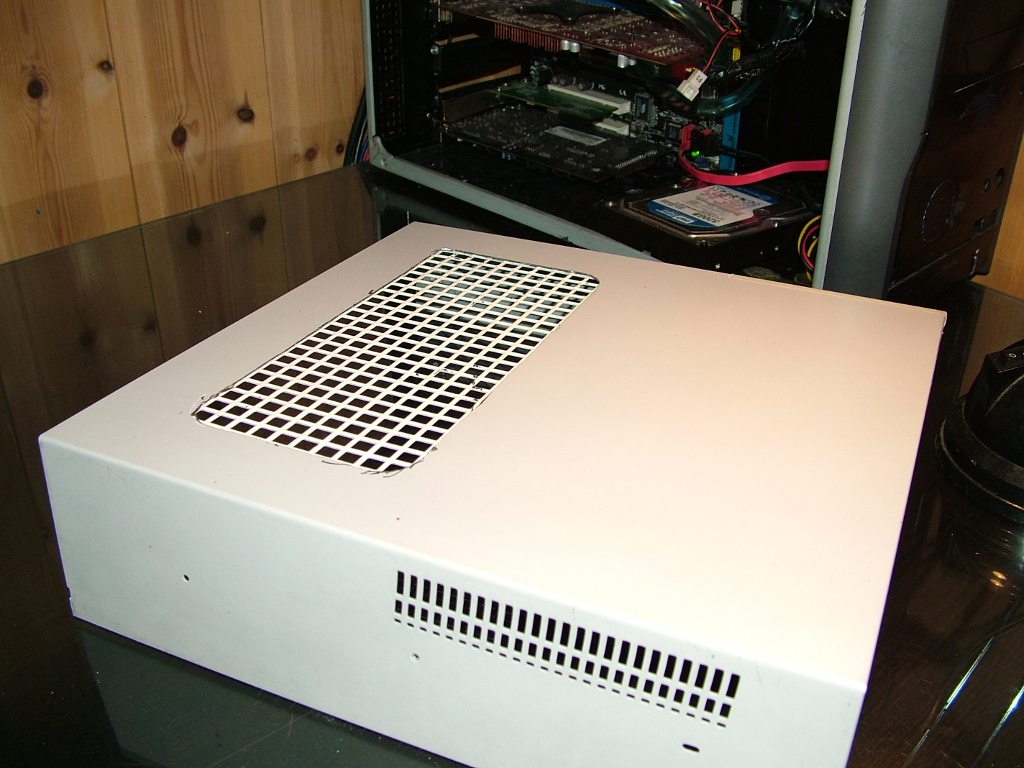

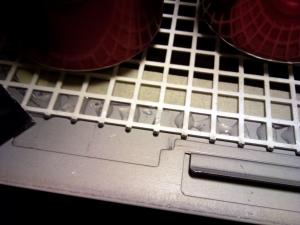

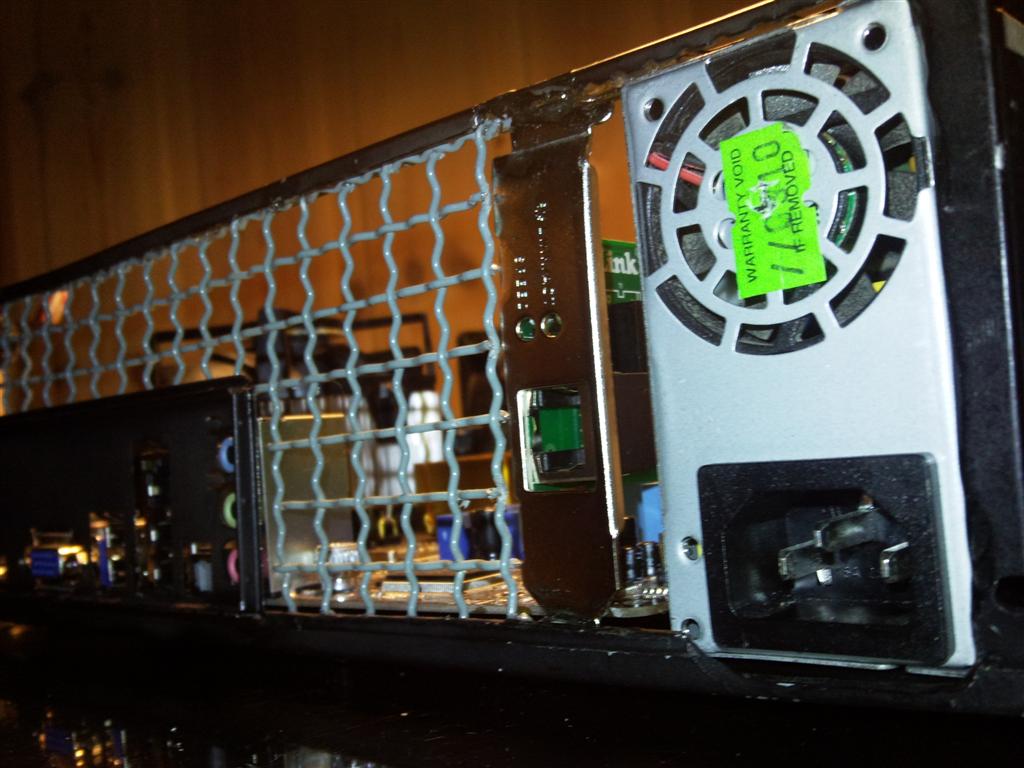

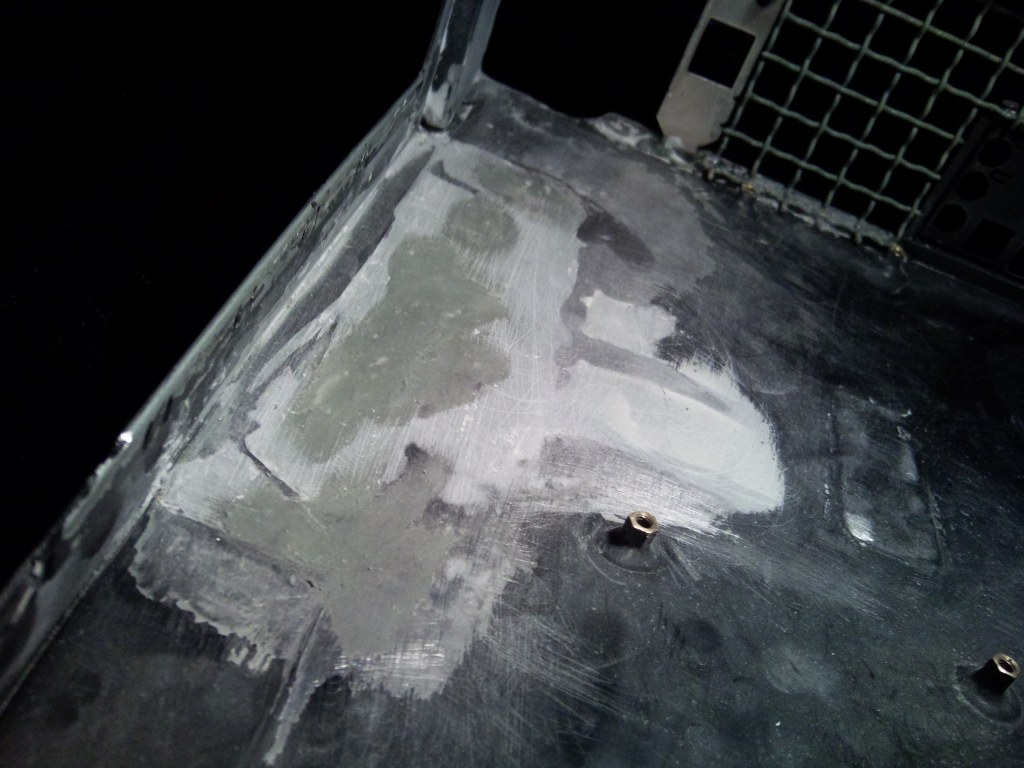

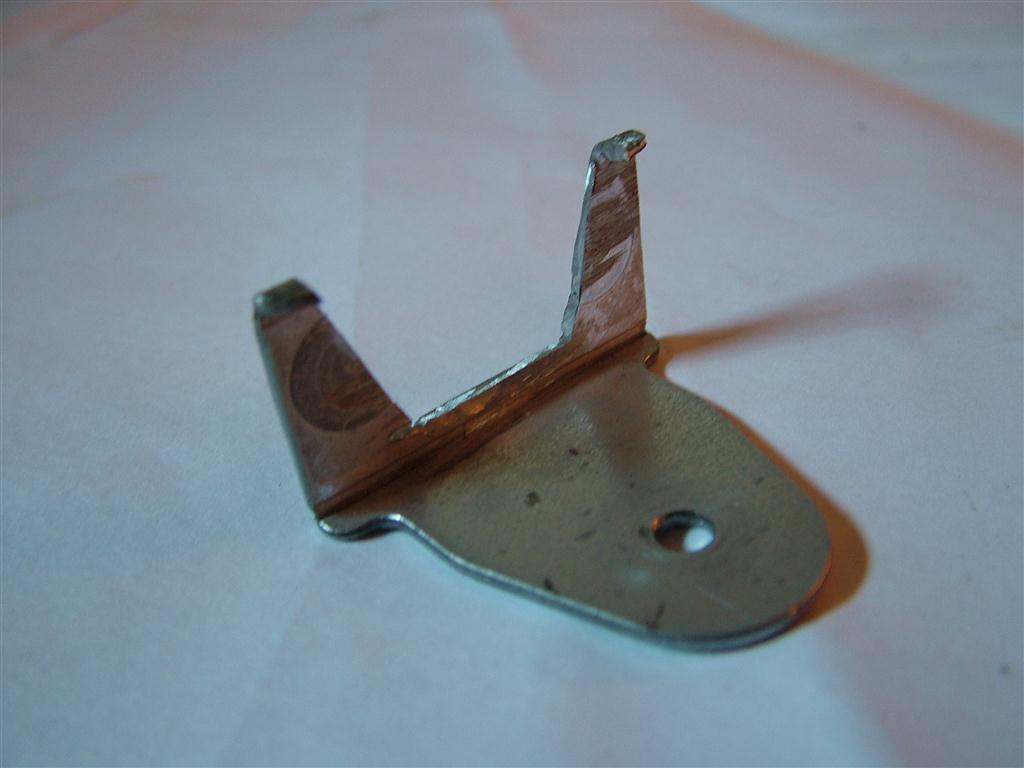

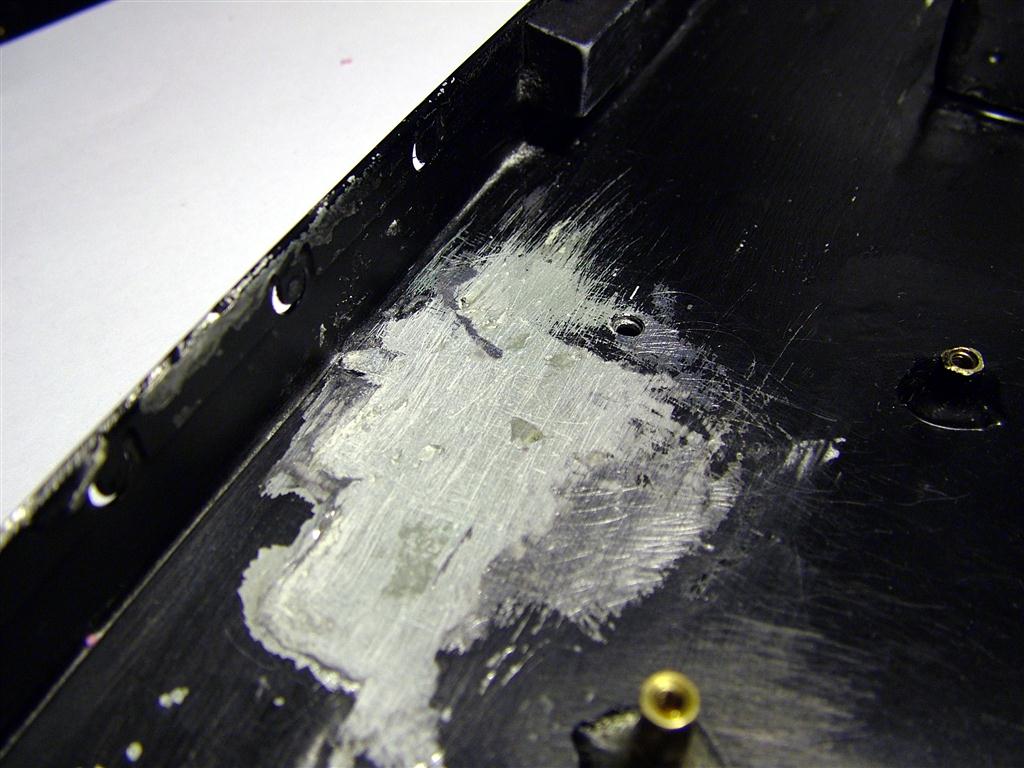

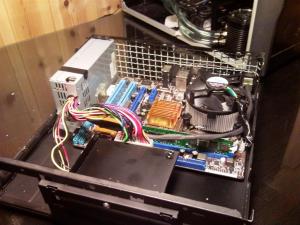

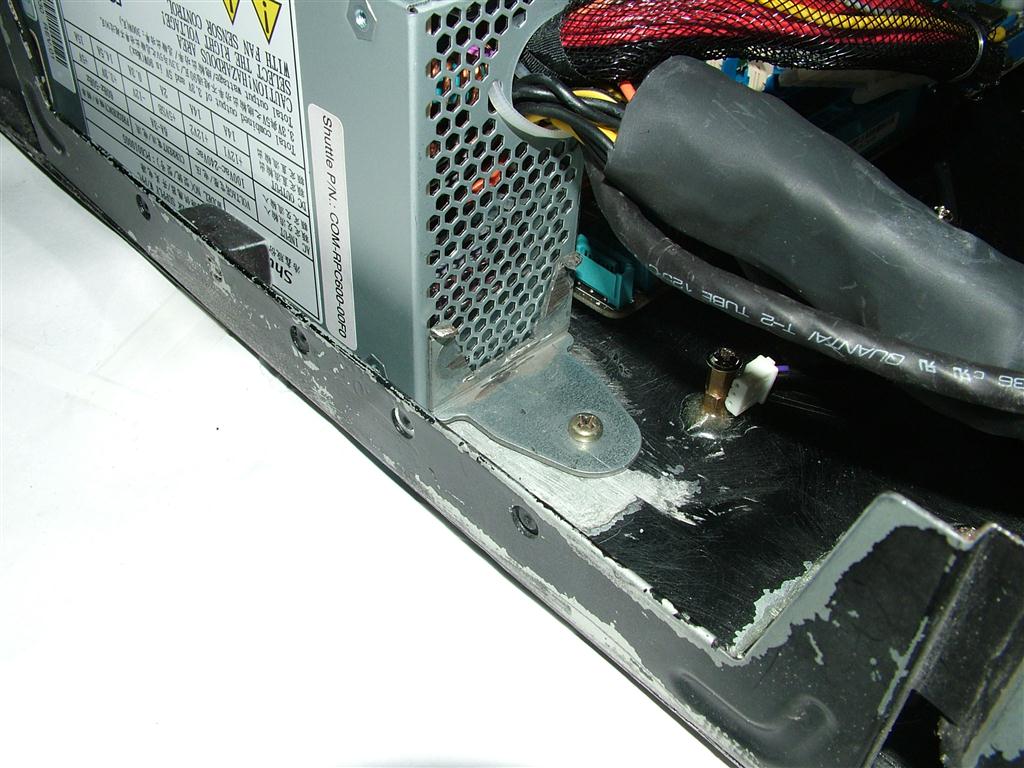

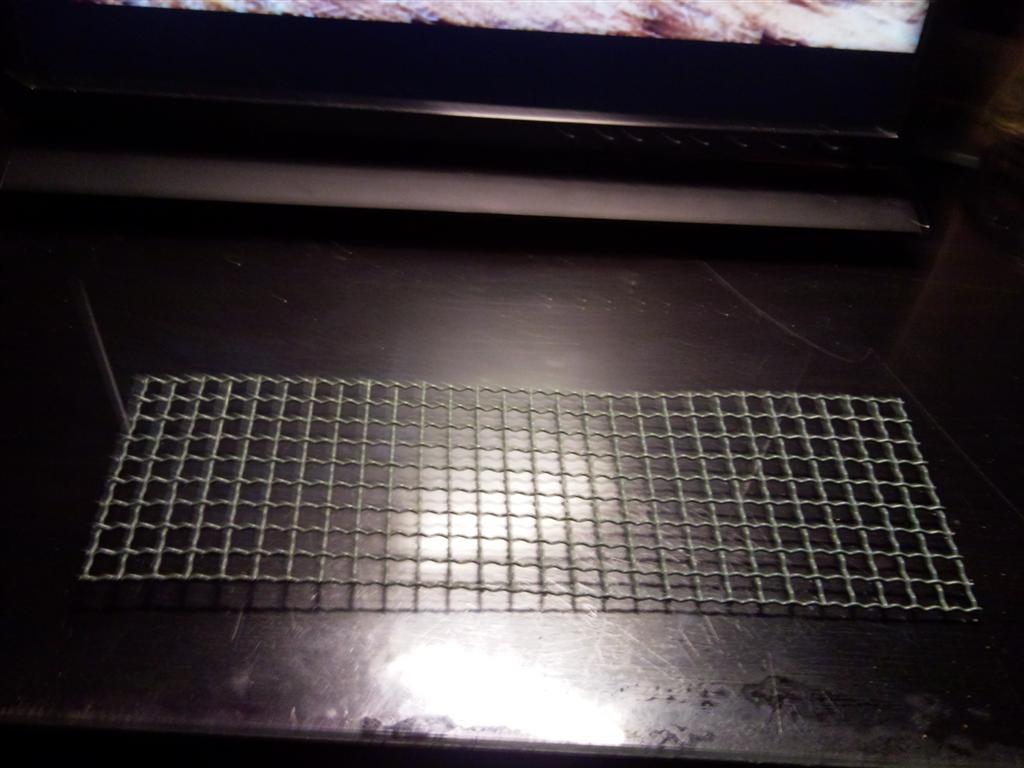

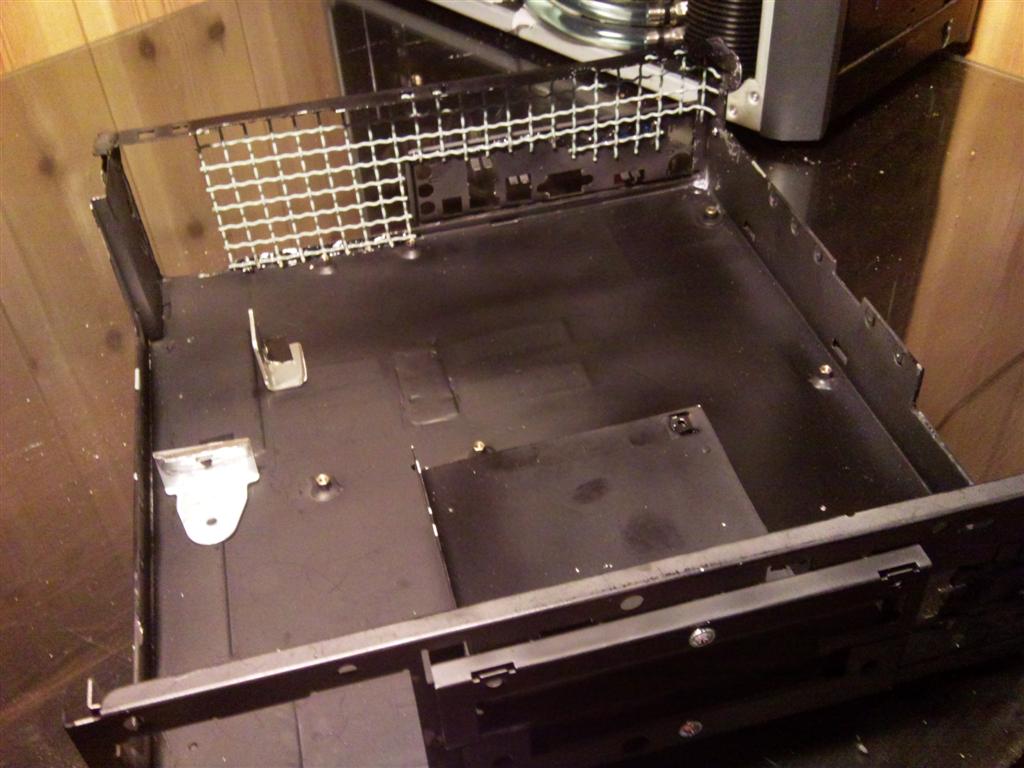

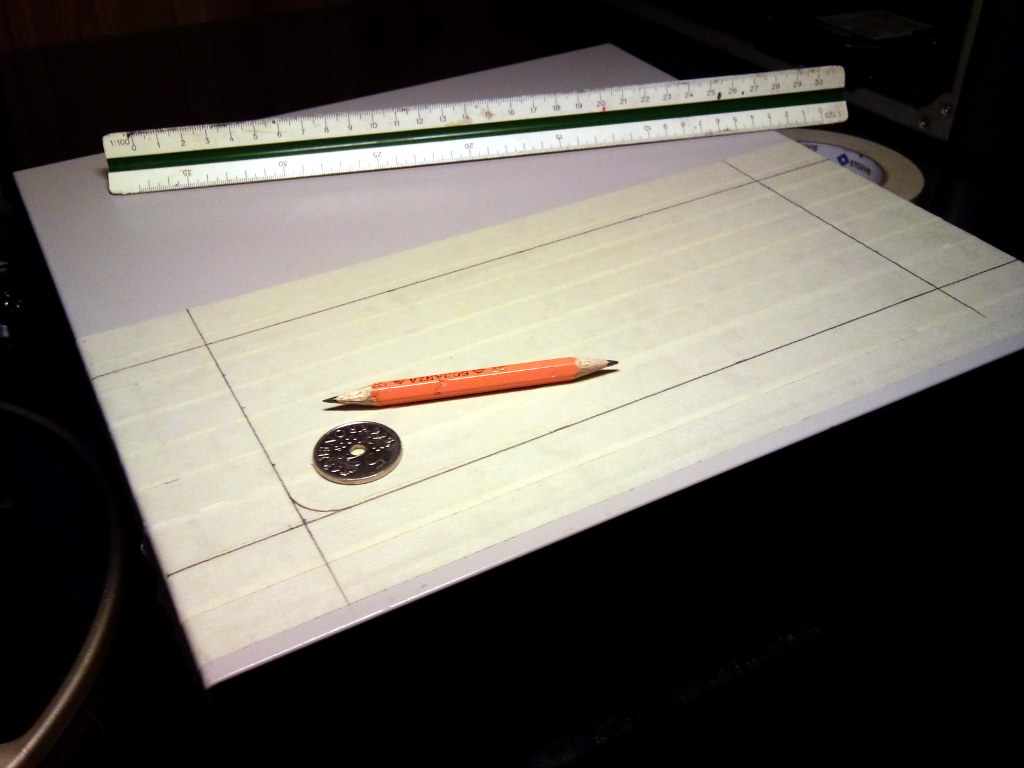

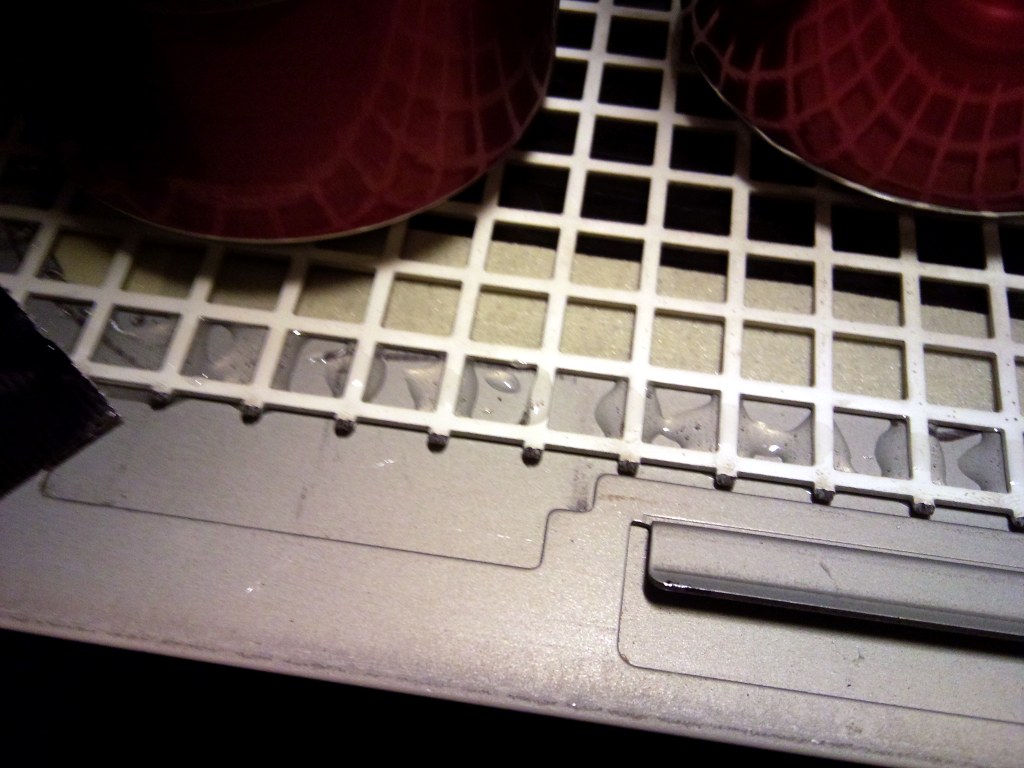

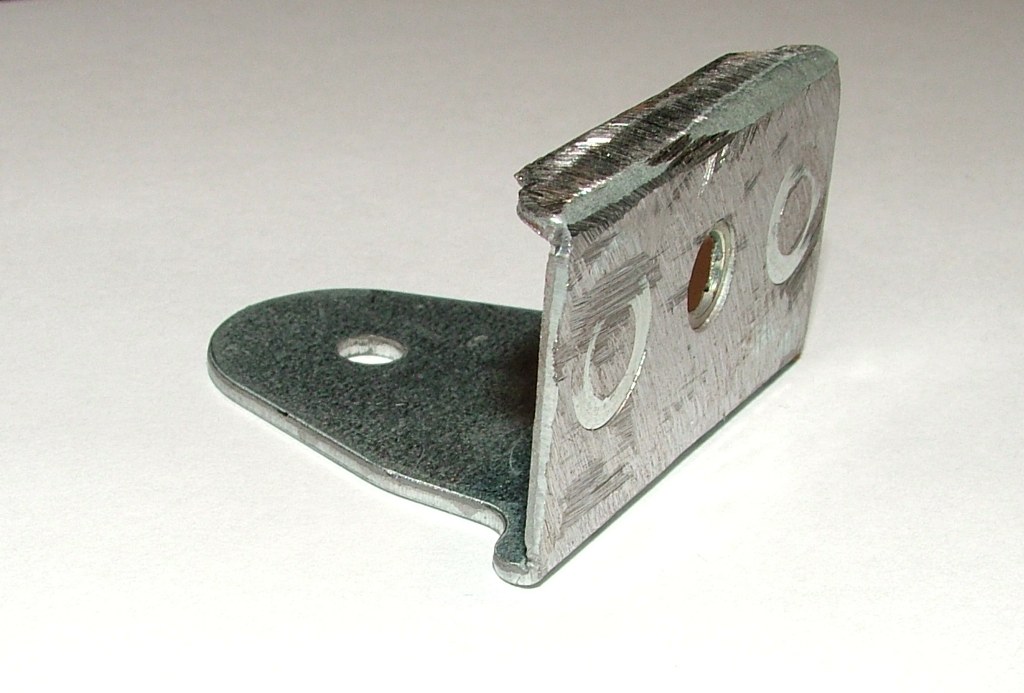

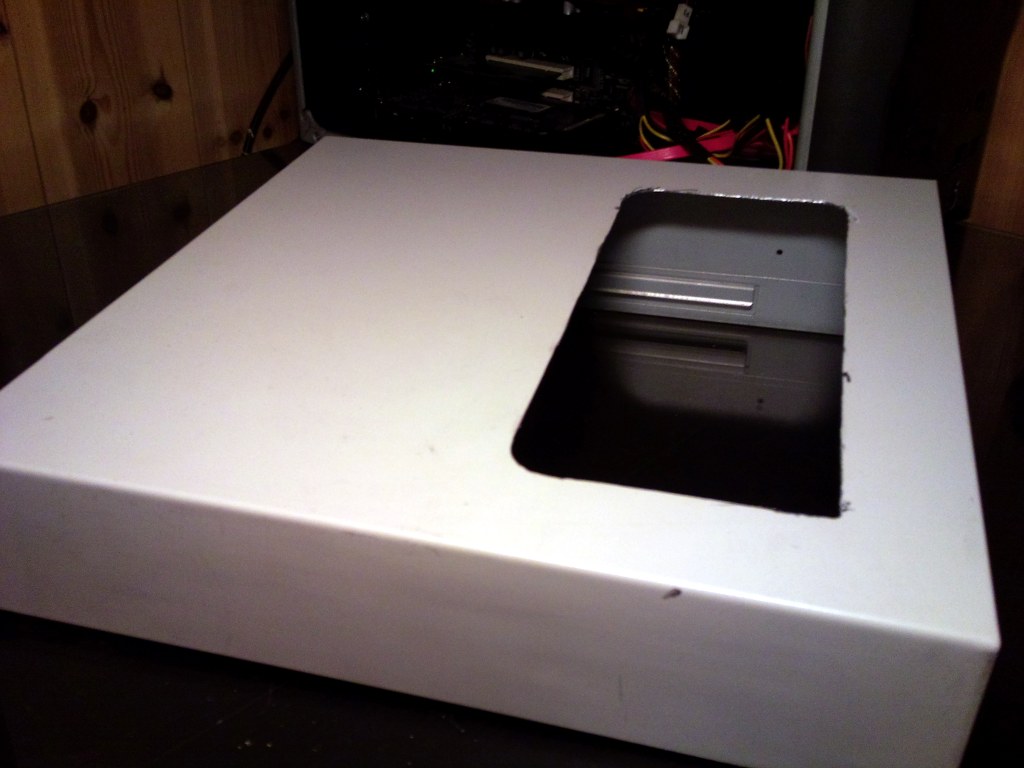

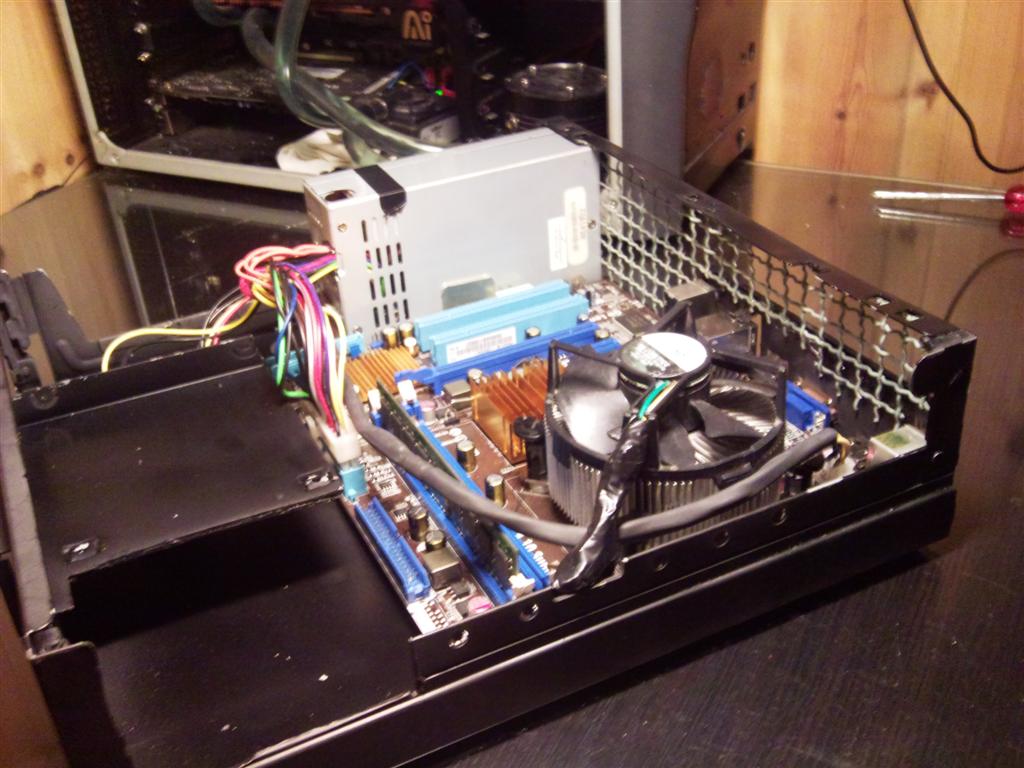

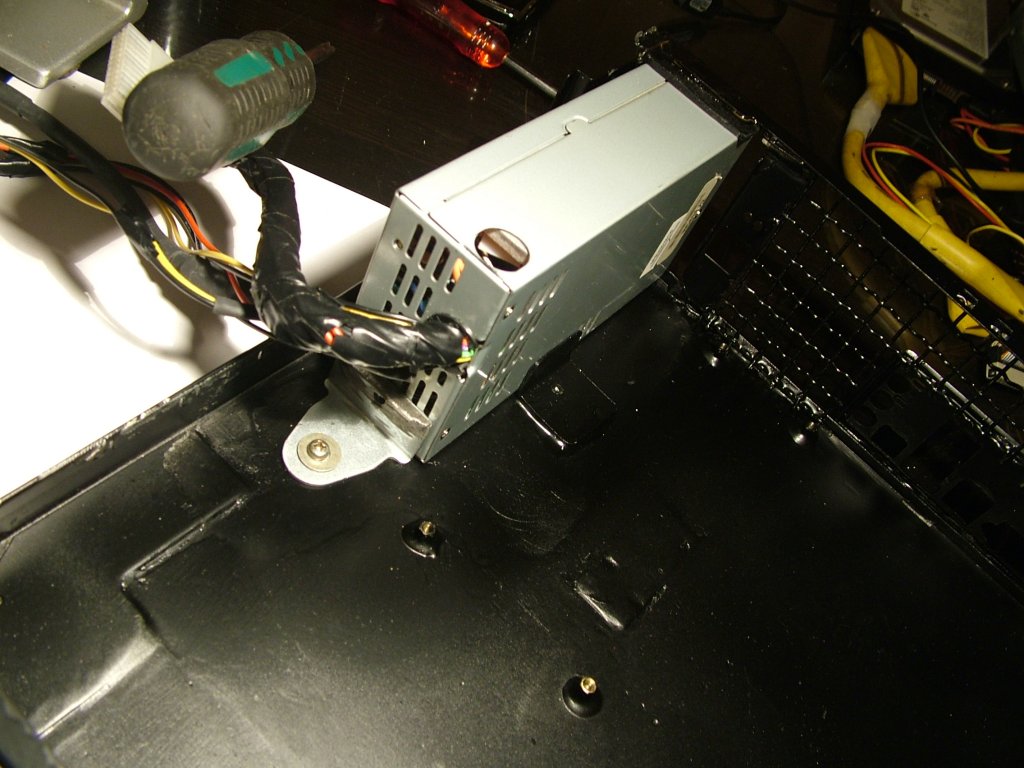

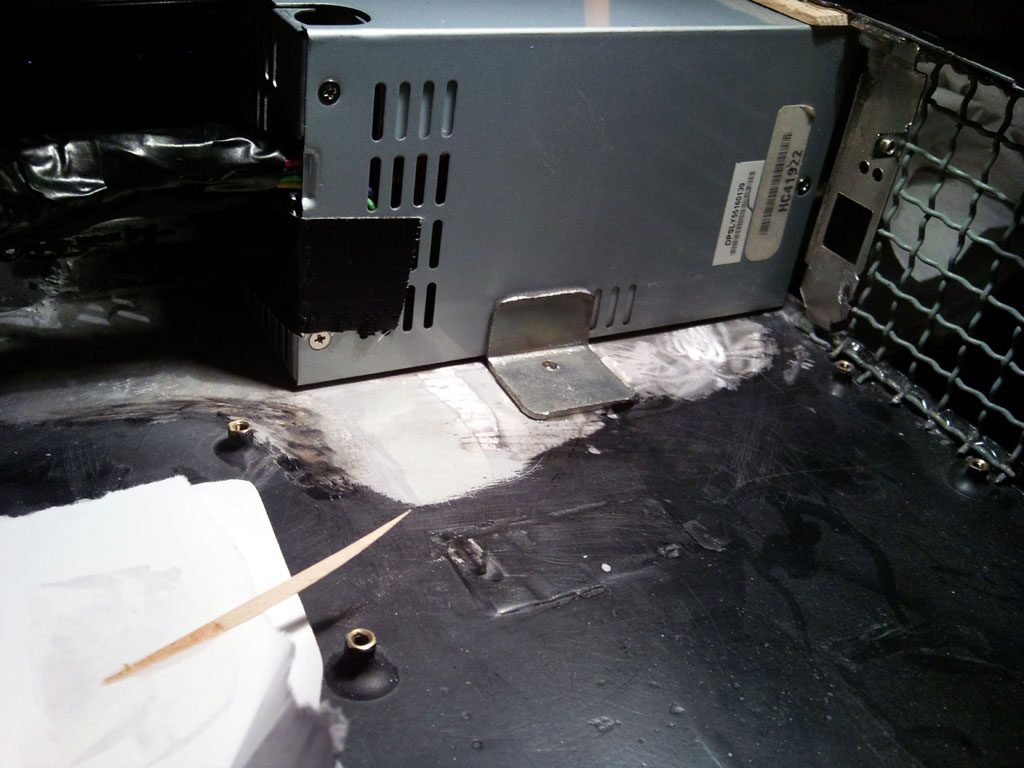

Vaktmester'n Skrevet 24. oktober 2010 Forfatter Del Skrevet 24. oktober 2010 På tide og forsette... har vært litt for opptatt med Fallout New Vegas idet siste En dings jeg fant på gulvet da jeg feiet. Tenkte at den kunne brukes til noe. Med tilpassning med vinkelsliperen ble den fin. Brakketer for å holde PSU på plass. IO portene matcher sånn passe... Jeg trenger et ekstra nettverkskort til PCen så her tilpasser jeg brakketen til nettverkskortet. Ikke så lekkert, men det vil gjøre jobben. Limt fast med epoxy... Det er en liten "forhøyning" i bunnen der PSU skal stå så jeg har nok en gang vært frempå med vinkelsliper og dremel for og jevne ut bunnen. Her har jeg sparklet opp å pusset ned. Jeg trenger litt lufting i toppen av kassa med såpass kraftg hardware. Her har jeg kuttet ut hullet med en dremel. Dette har en gang vært et gitter over en taklampe i en vareheis. Her har kuttet ut en passende bit av gitteret og limt det fast med epoxy lim. Ja, jeg gjorde dette på en fredags kveld Ser ikke så galt ut. Kunne ha kjøpt noe kulere gitter, men dette var gratis. Nå må jeg spille litt mer Fallout Kom gjærne med synspunkter i min kommentartråd. Lenke til kommentar

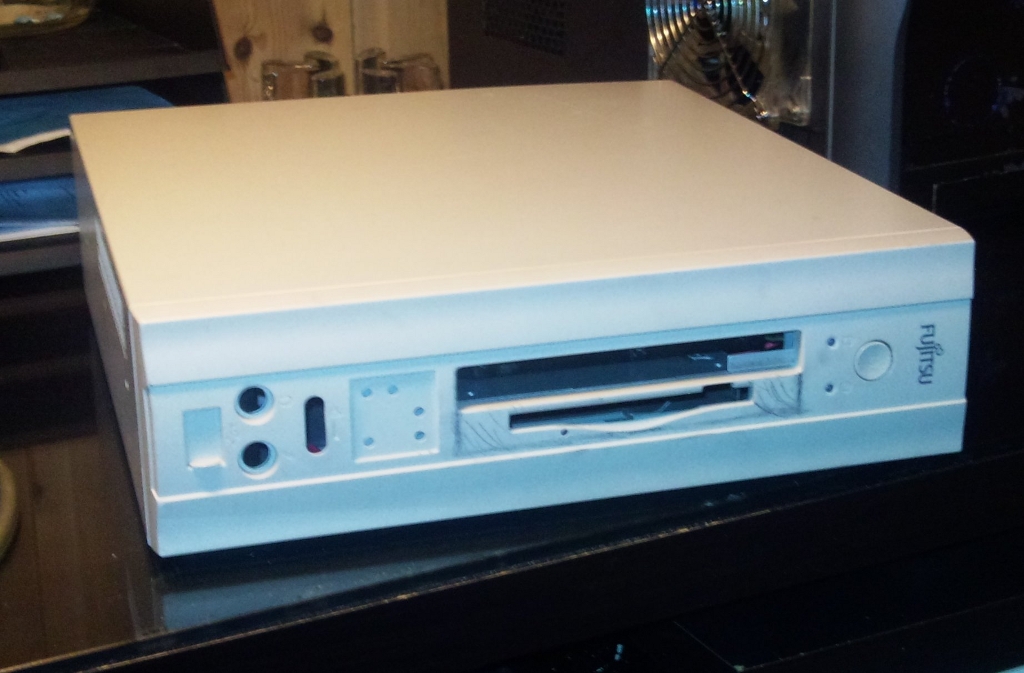

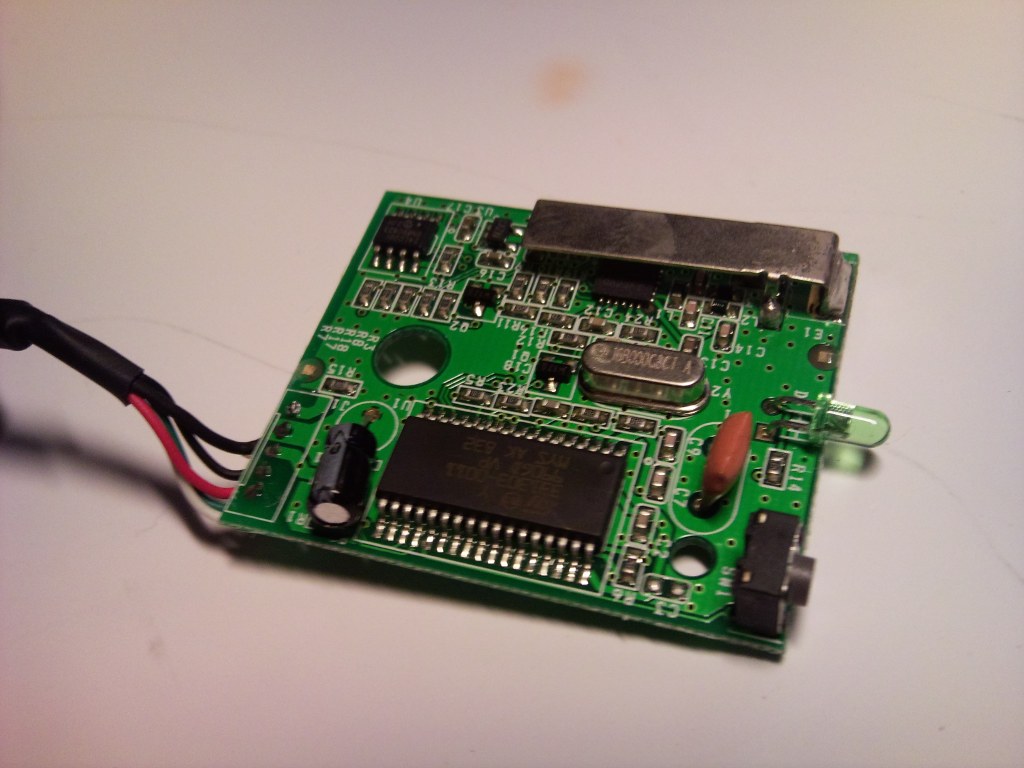

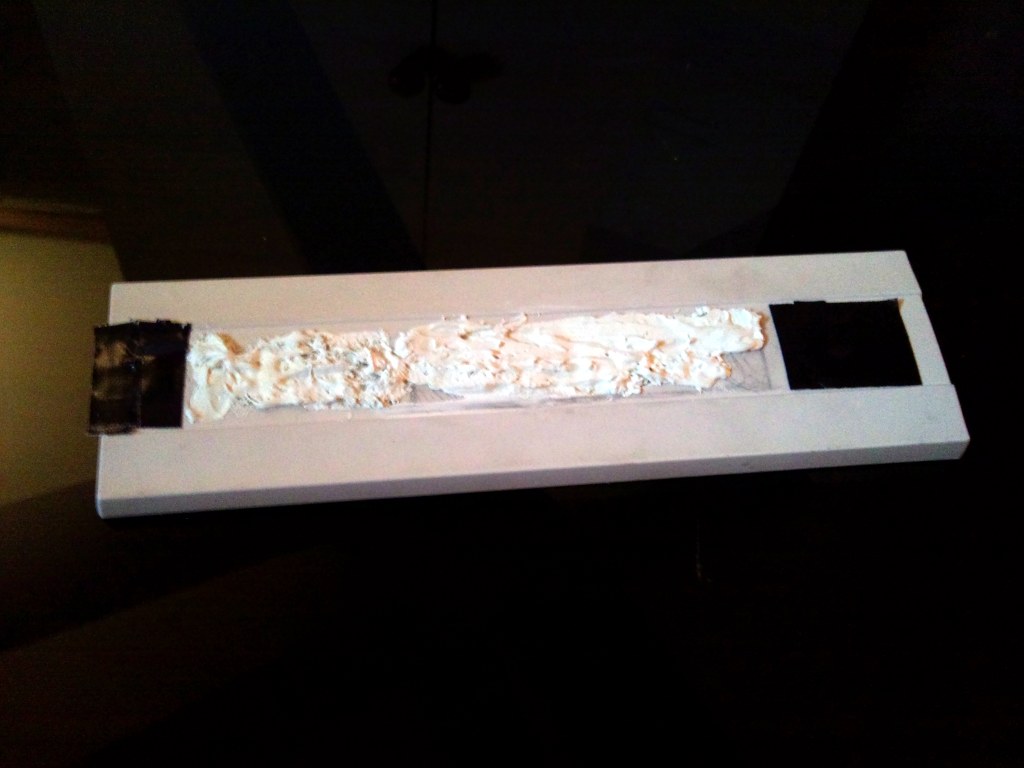

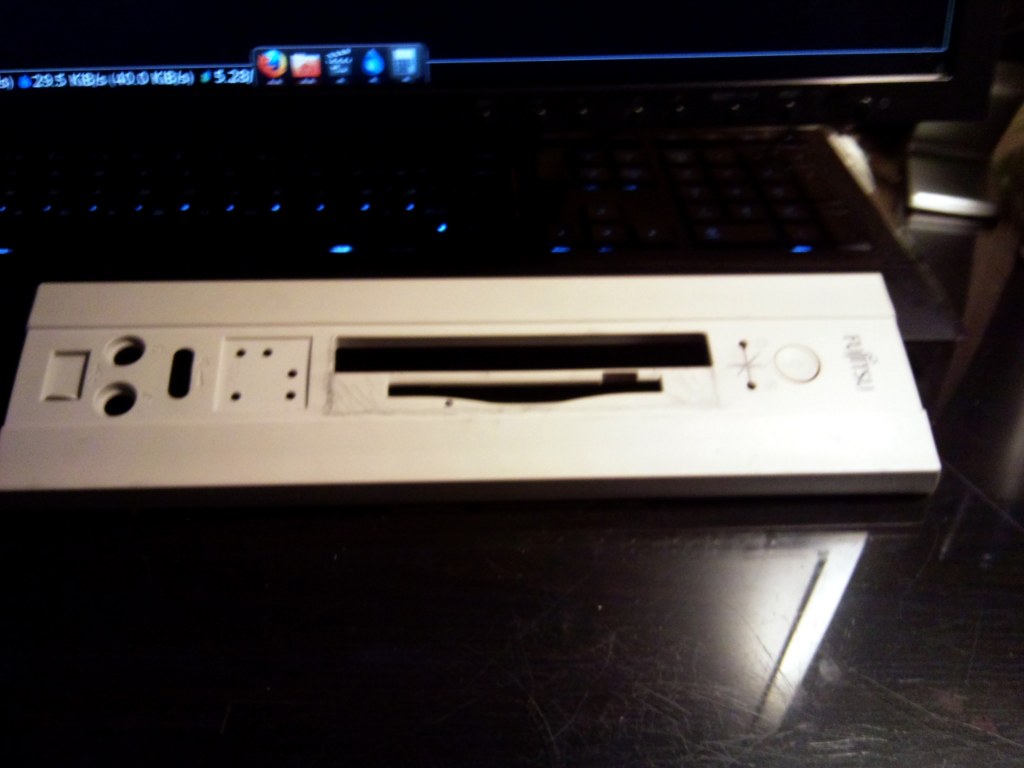

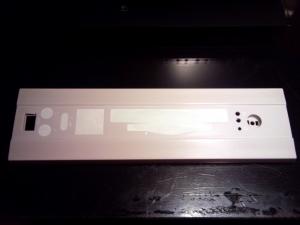

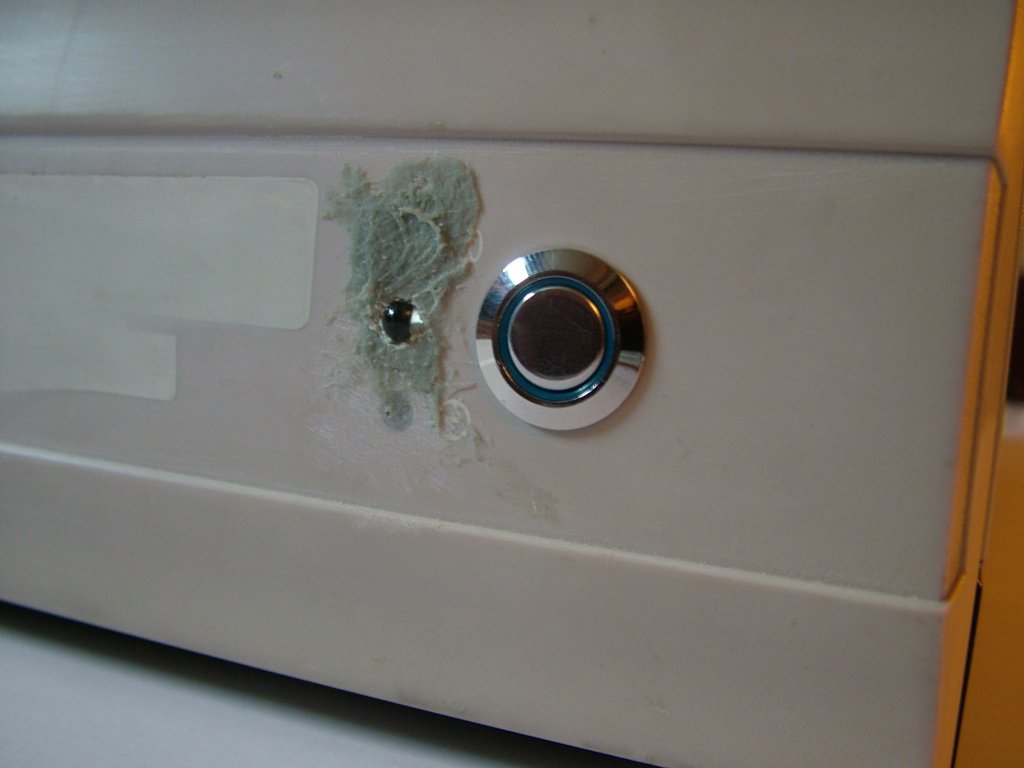

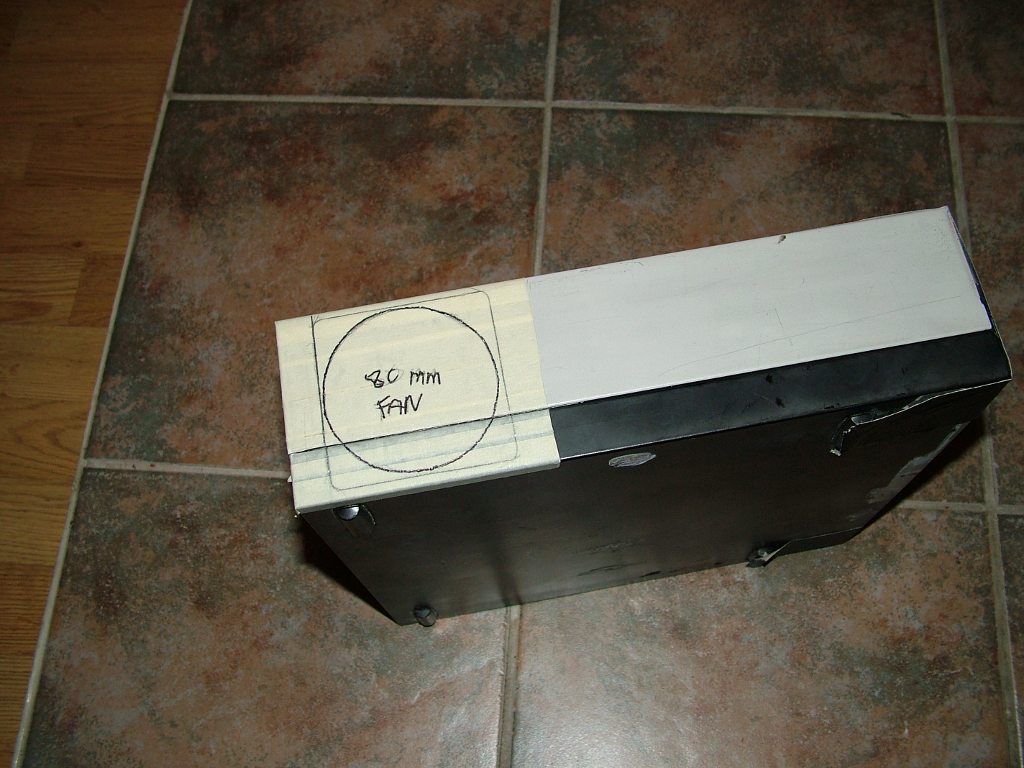

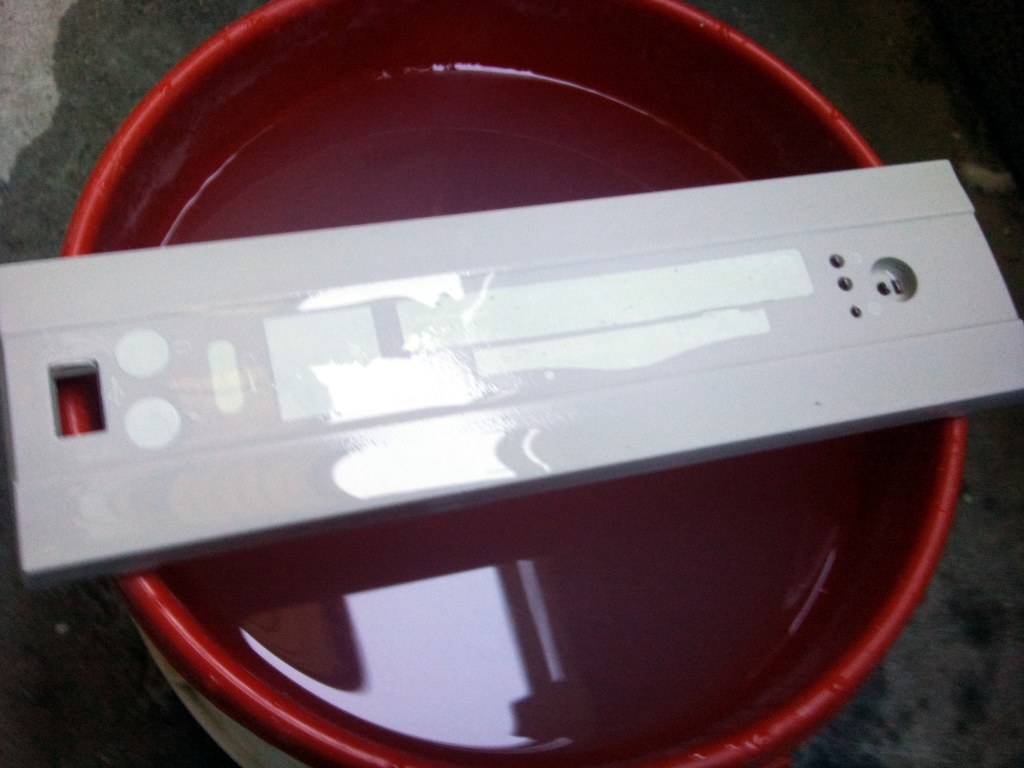

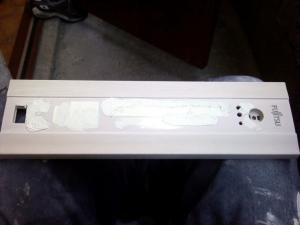

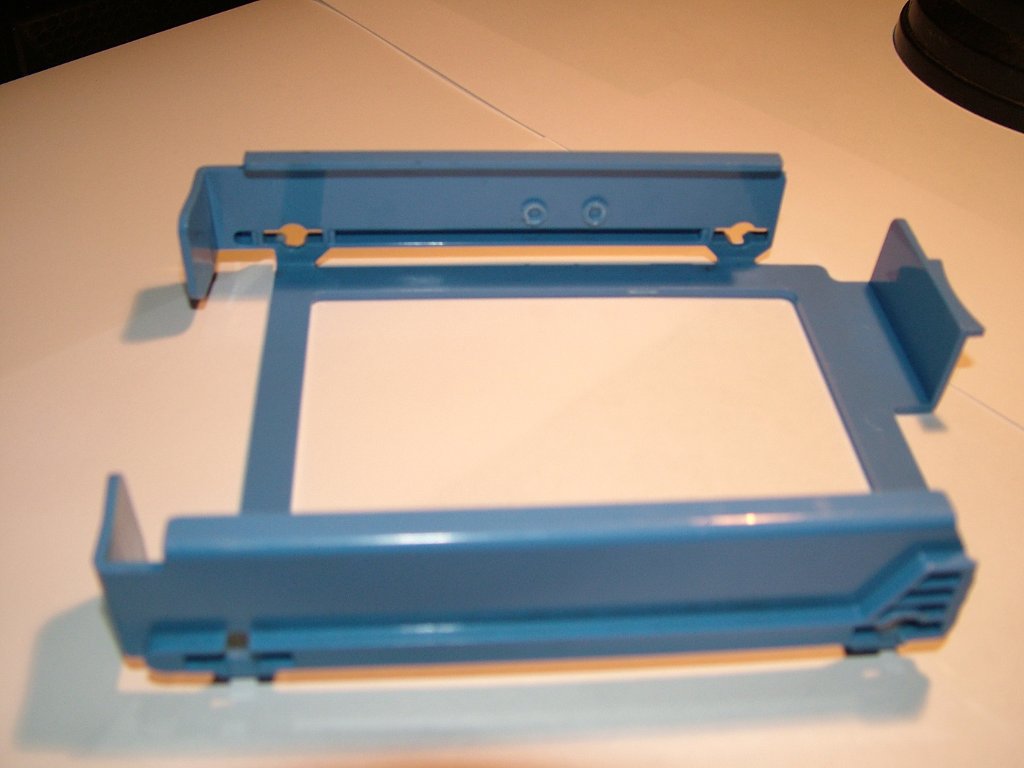

Vaktmester'n Skrevet 28. oktober 2010 Forfatter Del Skrevet 28. oktober 2010 Her er litt mer... Her har jeg begynt og jobbe litt ned fronten. I første omgang blir det ingen dvd/blueray spiller. Jeg ripper alle filmer jeg kjøper over til mkv filer. CD-mediet er håpløst tungvindt og tåler lite slitasje. Skal sparkle igjen det nederste LED hullet. Skal ha power led og en led for pc-speaker'en. Dette verktøyløse feste for harddisker tok jeg fra et kabinett i en e-avfalls kurv. Merket hull for 80mm vifte hull på siden av kabinettet. Kanskje jeg skjærer dette til helga. Her har jeg plukket i fra hverandre mottakeren til Rumblepad'en. Har tenkt å prøve og integrere den i kassa. Dette er så langt jeg har kommet til nå. Jeg startet i fjor høst så ting går ikke akkurat fort, men jeg er over den verste kneika Fra nå av kan det gå litt tid mellom updatene, men det skal fullføres. Jeg har testkjørt systemet og Linux eller Windows med XBMC funker utmerket og spiller HD video helt fint. Jeg var i tvil om PSU ville være sterk nok (200w) så jeg kjøpte en sånn watt måler. Jeg har sett et maks forbruk på 101watt under full belastning. Kom gjærne med synspunkter i min kommentartråd. 1 Lenke til kommentar

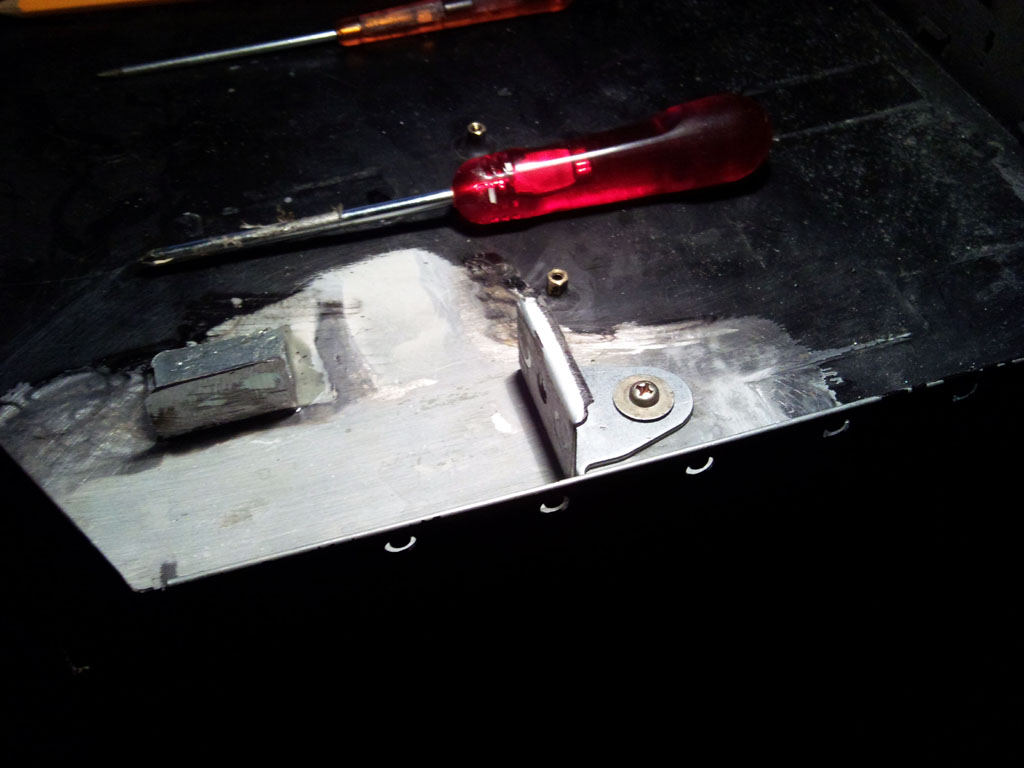

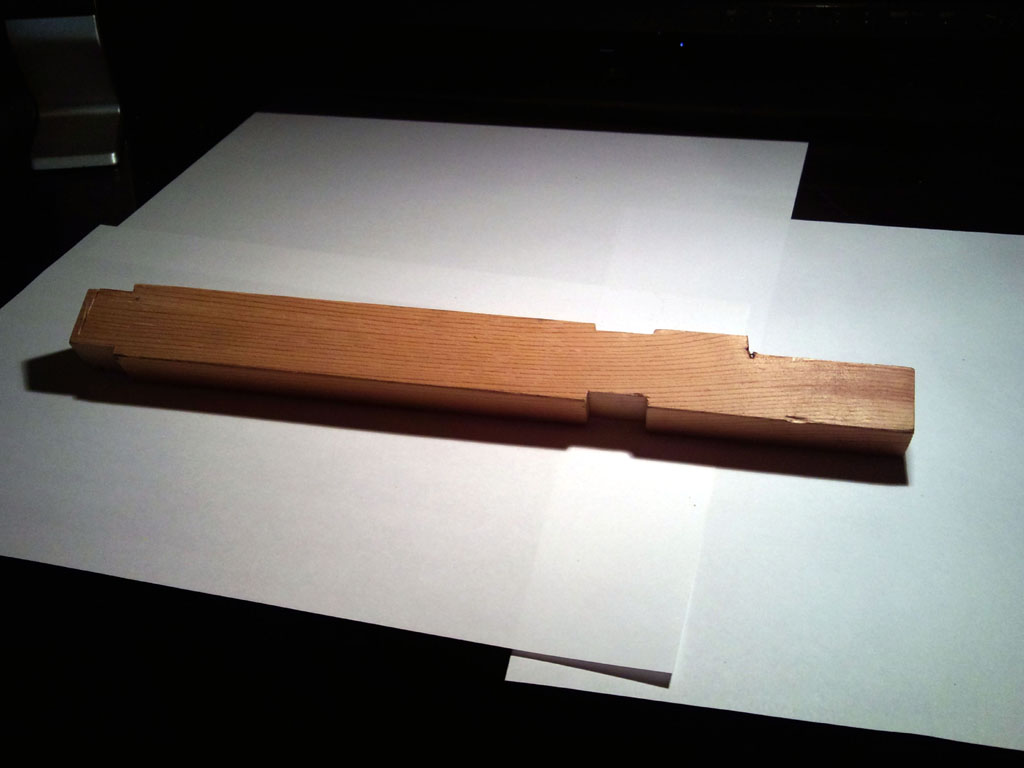

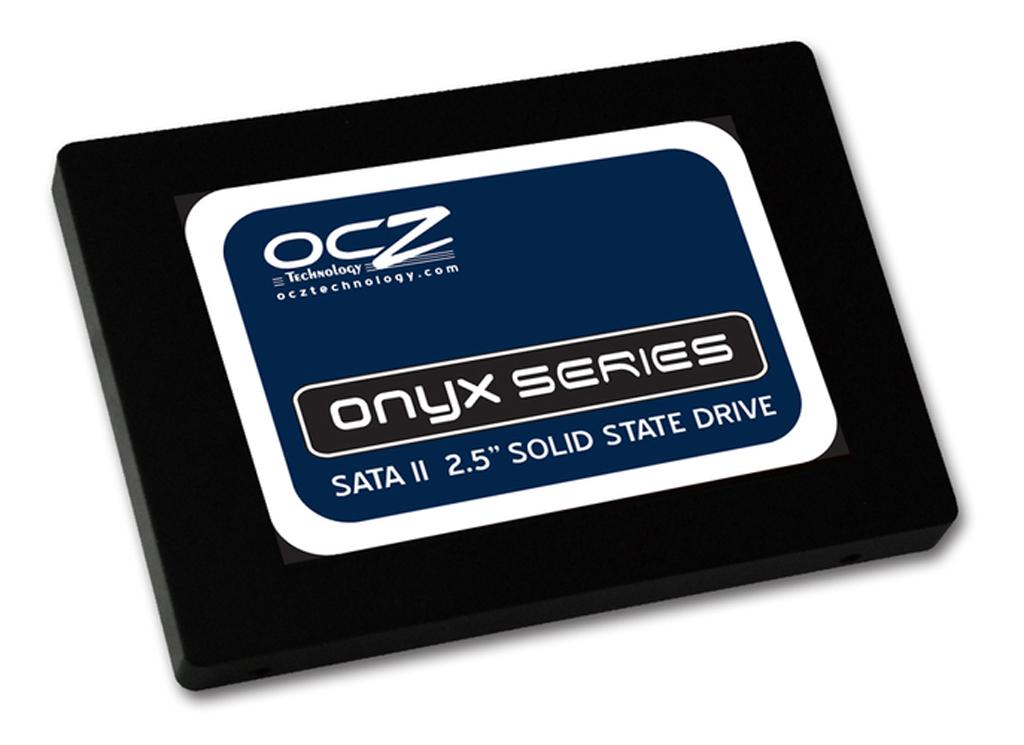

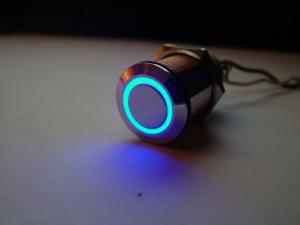

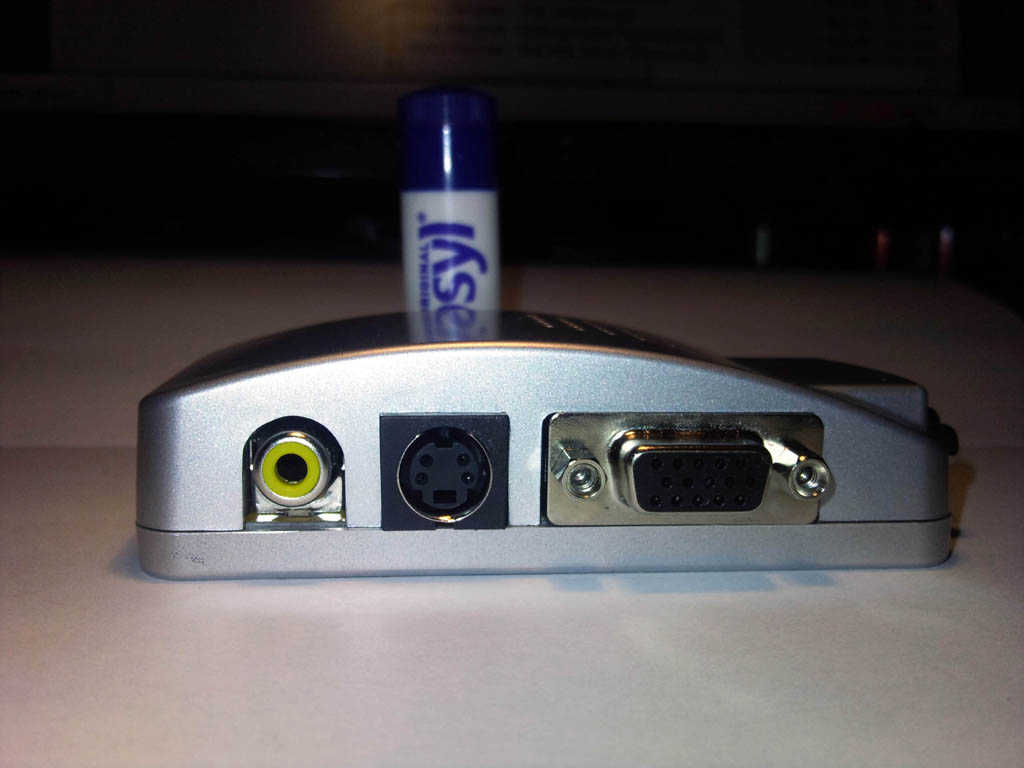

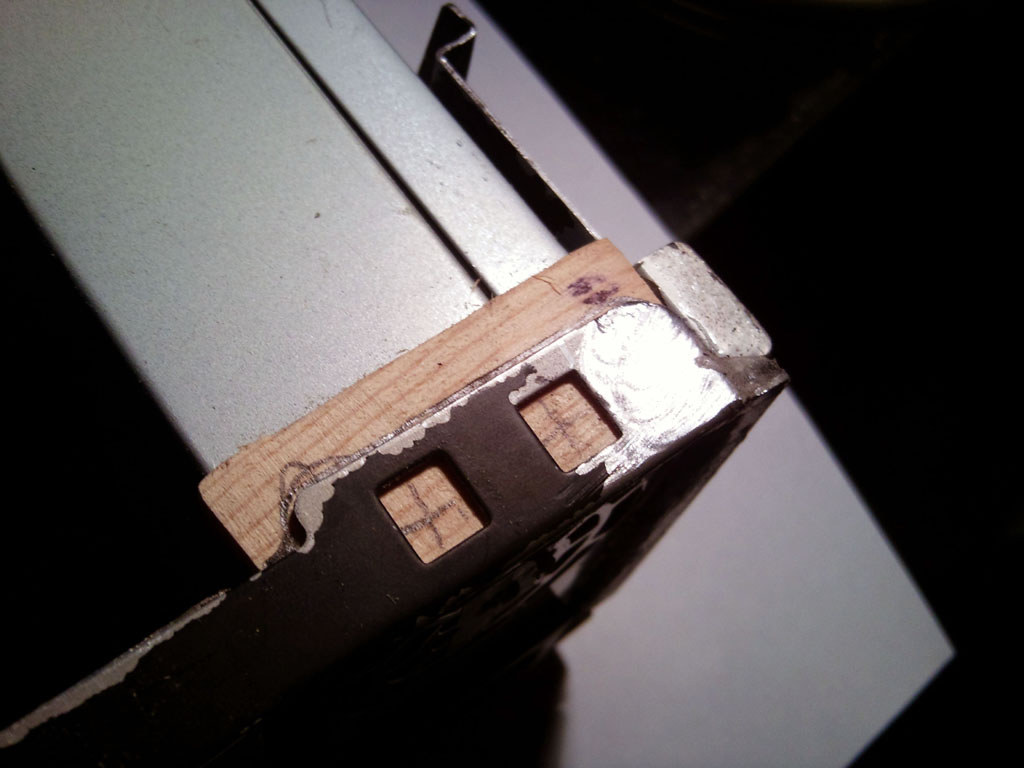

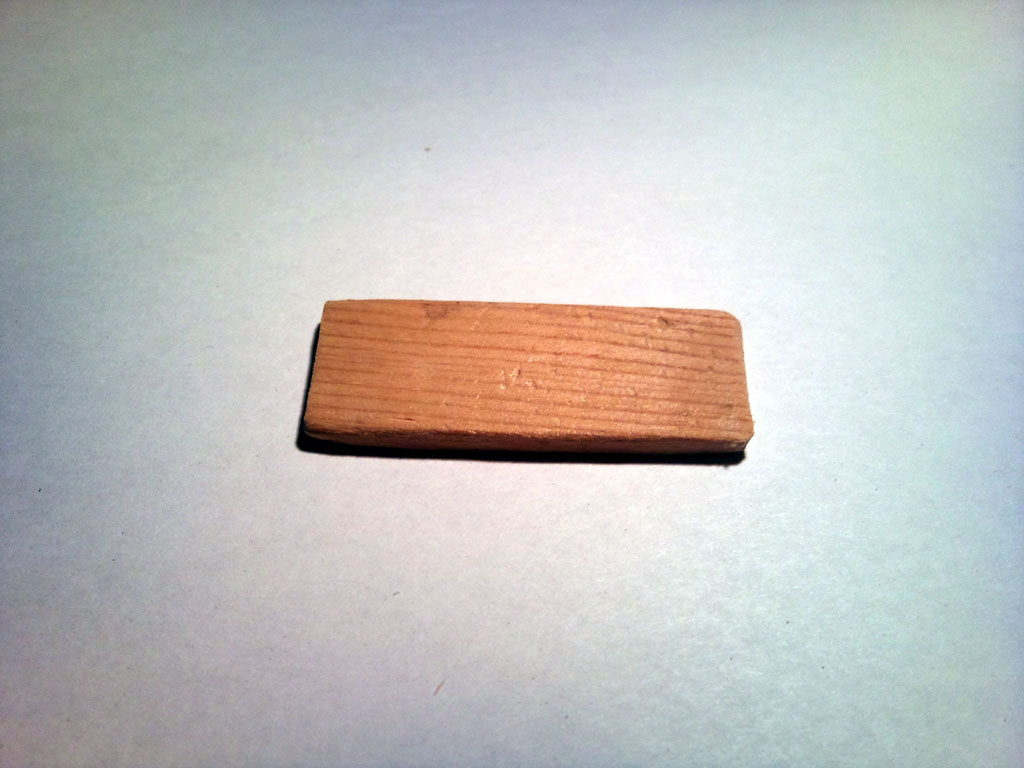

Vaktmester'n Skrevet 16. november 2010 Forfatter Del Skrevet 16. november 2010 En tirsdags kveld update Er en stund siden jeg har gjordt noe på prosjektet. Orker ikke særlig mye etter jobb og helga går stort sett til og slappe av. Nå har jeg hatt fri et par dager og fått gjordt litt småtteri. Det blir et par endringer: Jeg dropper viftehull i siden av kabinettet og jeg bytter ut Raptor disken med en OCZ Onyx 30GB SSD. Denne SSD'n får man nå for ca 550,- kr. Raptor disken er fin, men den bråker fælt, blir veldig varm, bruker mye strøm og tar stor plass. ------------------------------------------------------------------------------- Jeg har fått en pakke fra Hong Kong! En VGA til S-video converter. Jeg har fremdeles en sånn god gammeldags TV med bare S-video inn. Hovedkortet har bare VGA og HDMI ut så jeg får ikke koblet pcen til tven. Det er dårlig med lavprofil PCIE skjermkort med S-video ut på markedet nå til dags. Denne kjøpte jeg fra Ebay og kostet så mye som 83,- kr inkludert alt. Hadde mine tvil om denne dingsen. Har testet den såvidt og den funker. Så litt flimmer i bildet, men det tror jeg ordner seg når jeg justerer Hz'en på skjermkortet. Denne duger til jeg får meg en ny flatskjerm TV (med HDMI) og det blir ikke så altfor lenge til Så var jeg innom hentebua til Netshop og kjøpte meg en strøm bryter. Blå fargen er egentlig mye mørkere og lyser ikke så sterkt som det ser ut som på bildet. Idag har jeg jobbet med å få ordnet et ordentlig feste til PSU'en. Jeg er nesten ferdig... Denne trebiten var en gang en del av en IKEA skohylle (som var noe elendig dritt). Kuttet av en bit med dremelen og slipt ned til en passende størrelse. Denne har jeg limt fast i toppen av kabinettet for å fylle ut tomrommet mellem PSU og toppen av kabinettet. Denne skal finslipes etterhvert. Har limt fast denne braketten med epoxy. Her har jeg borret et skruehull til den siste feste braketten. Det eneste jeg mangler nå er en avstandskloss mellom PSU og sideveggen på kabinettet. Da blir PSUen stående bom fast. Har avsluttet med en grov lakkering. Bare for å få litt helhet. Kom gjærne med synspunkter i min kommentartråd. 1 Lenke til kommentar

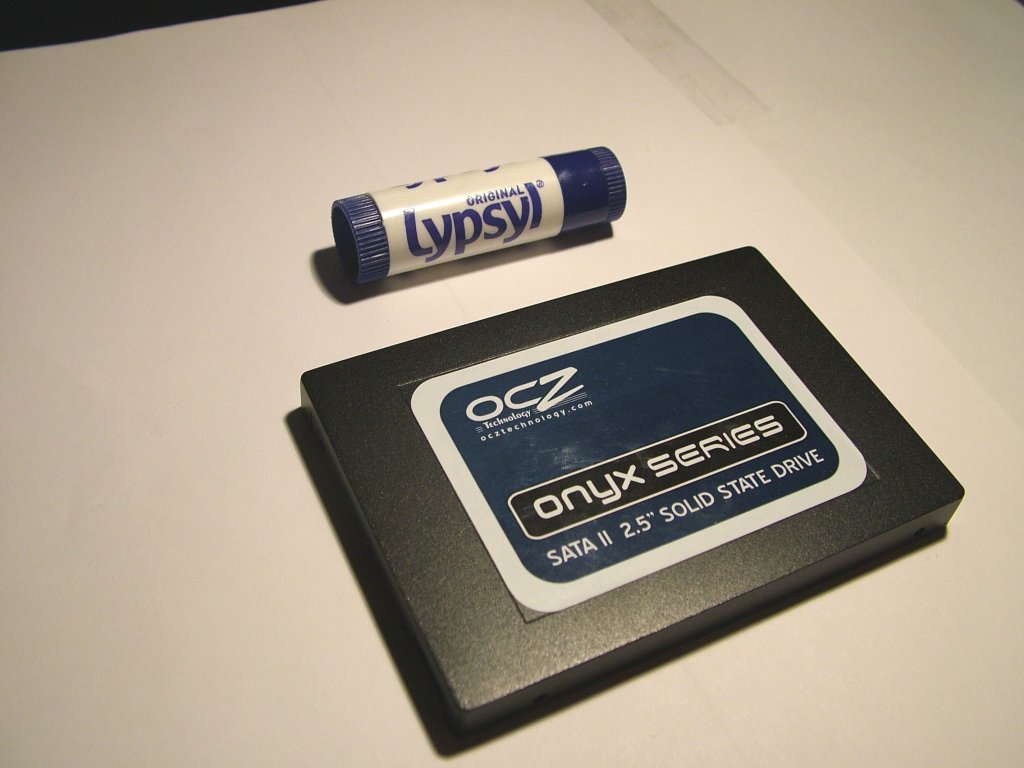

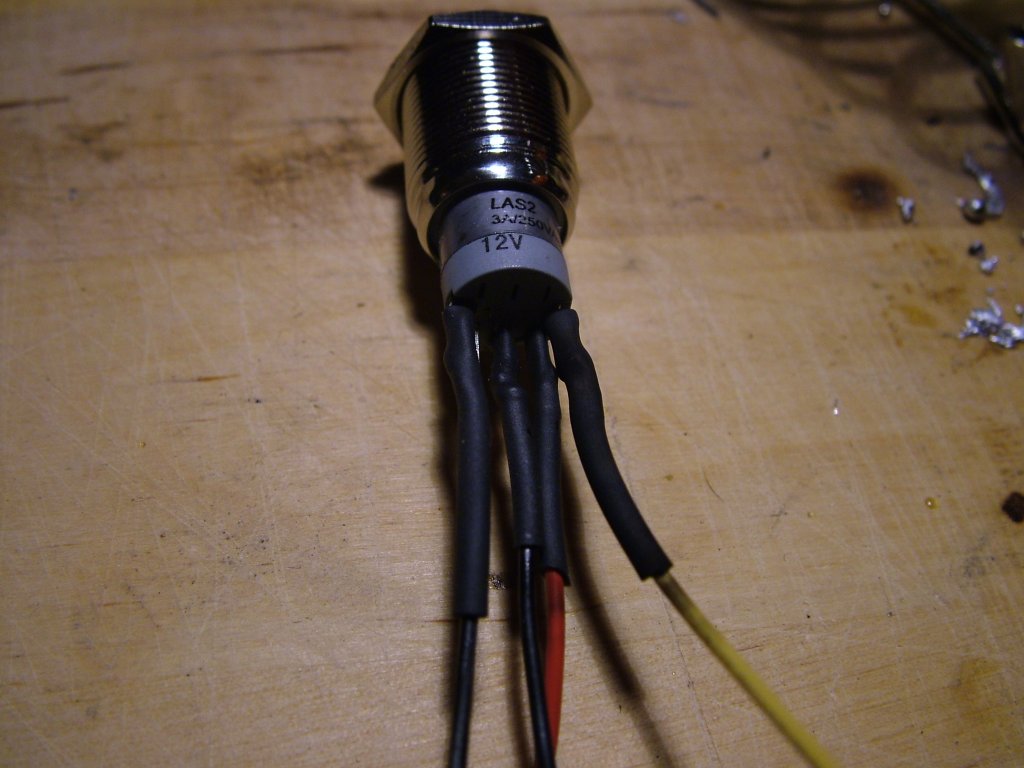

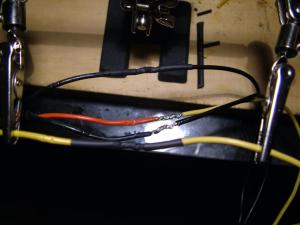

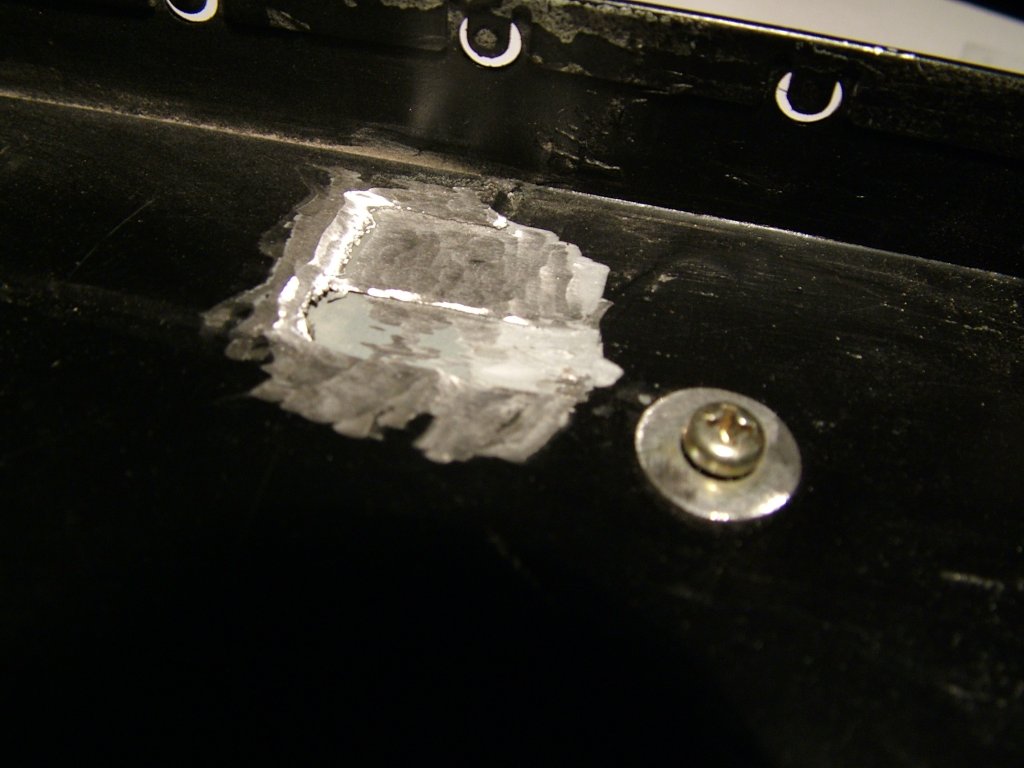

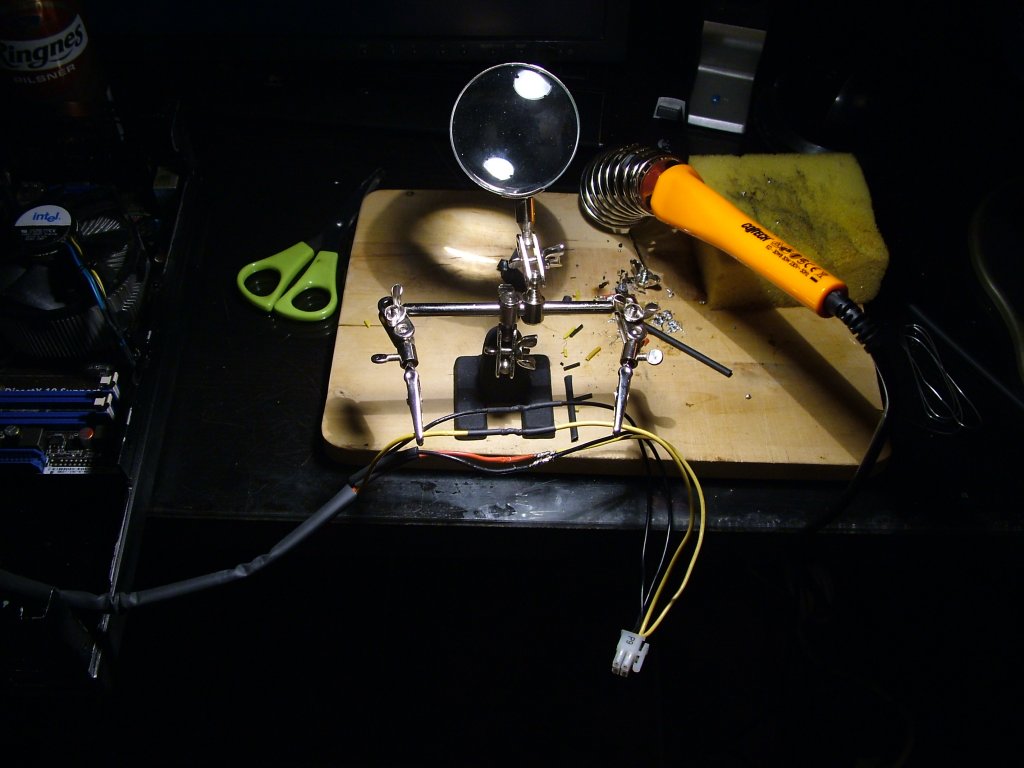

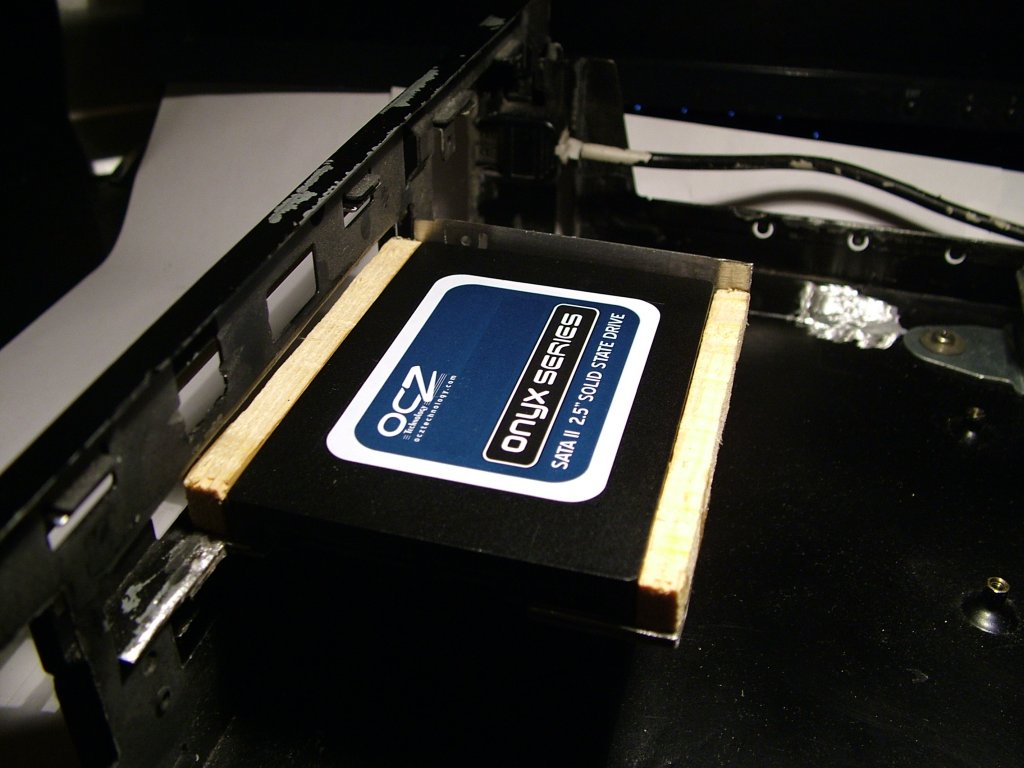

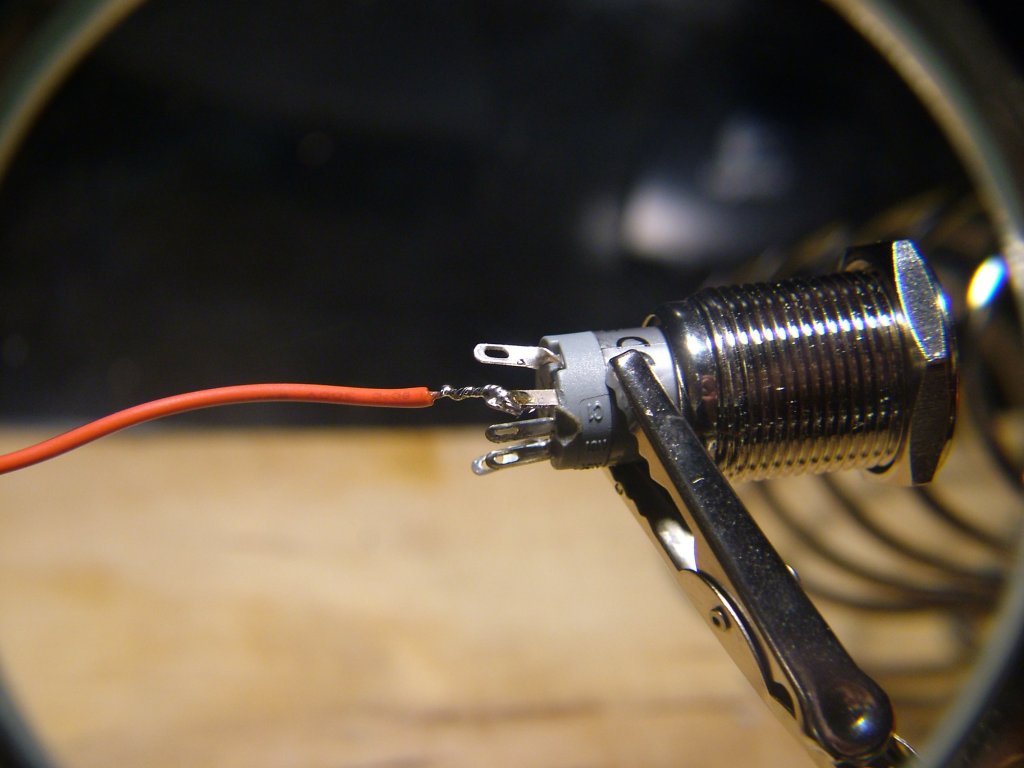

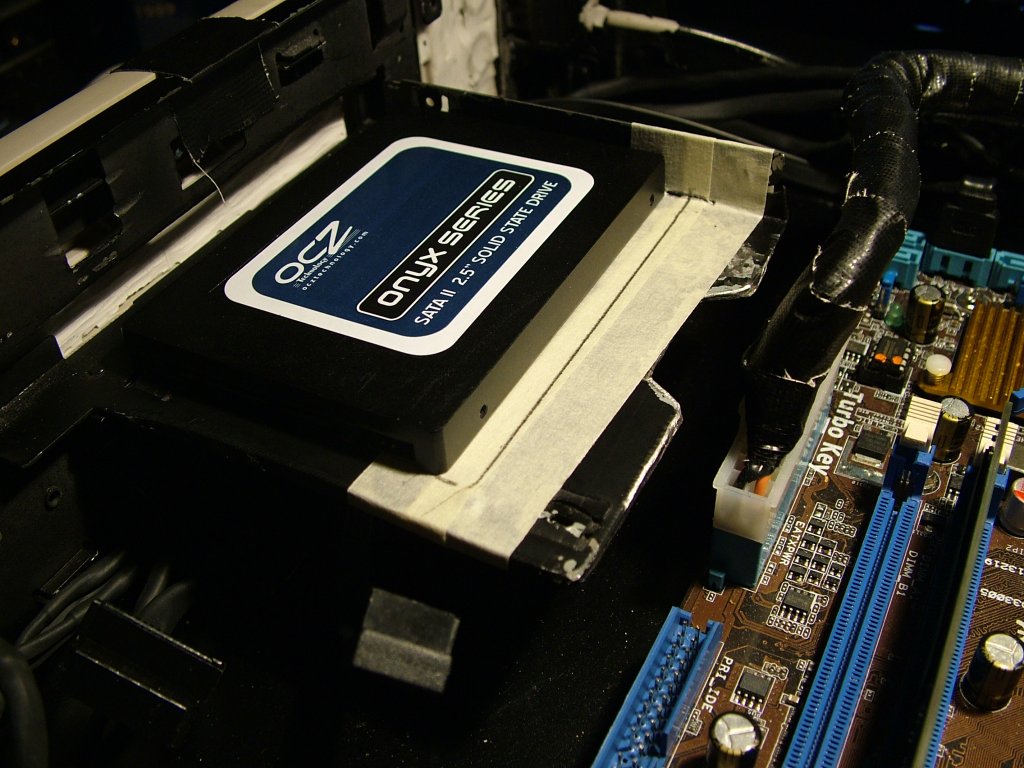

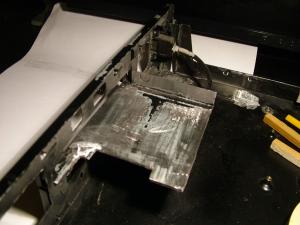

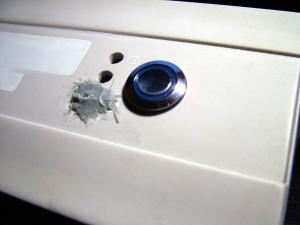

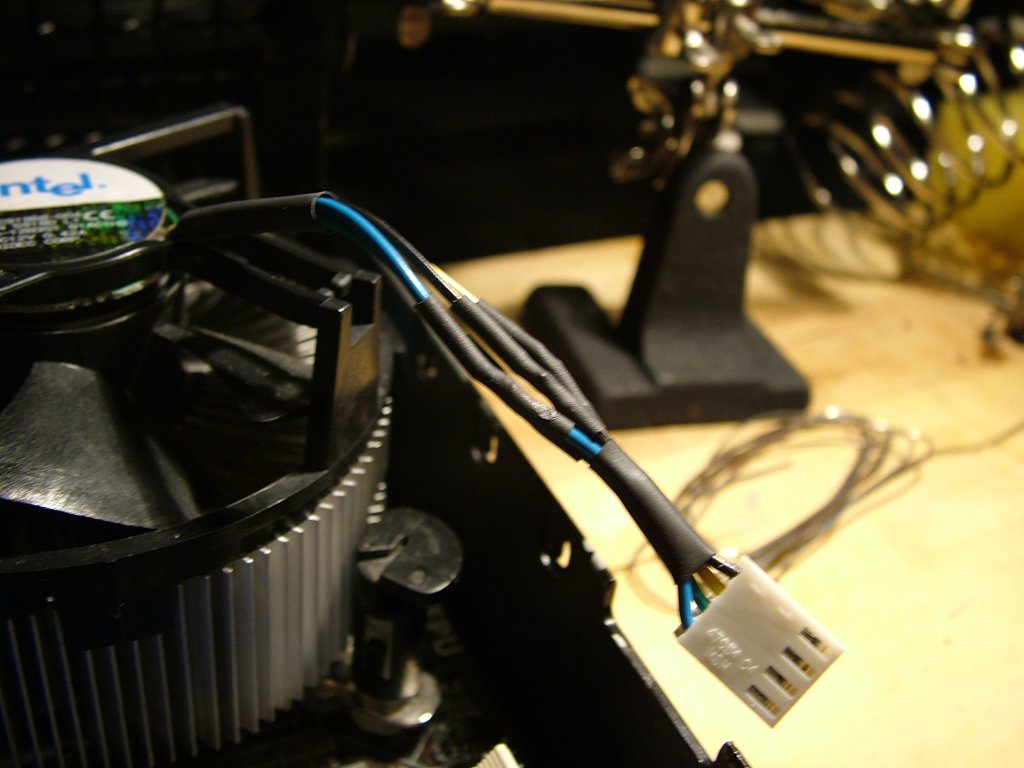

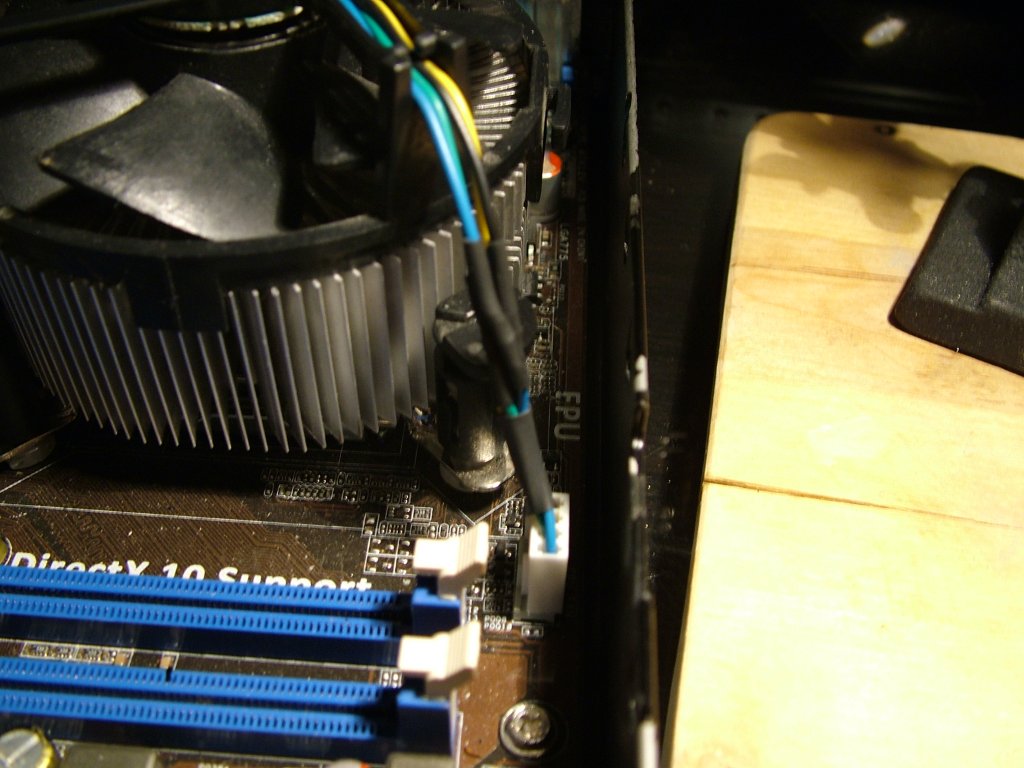

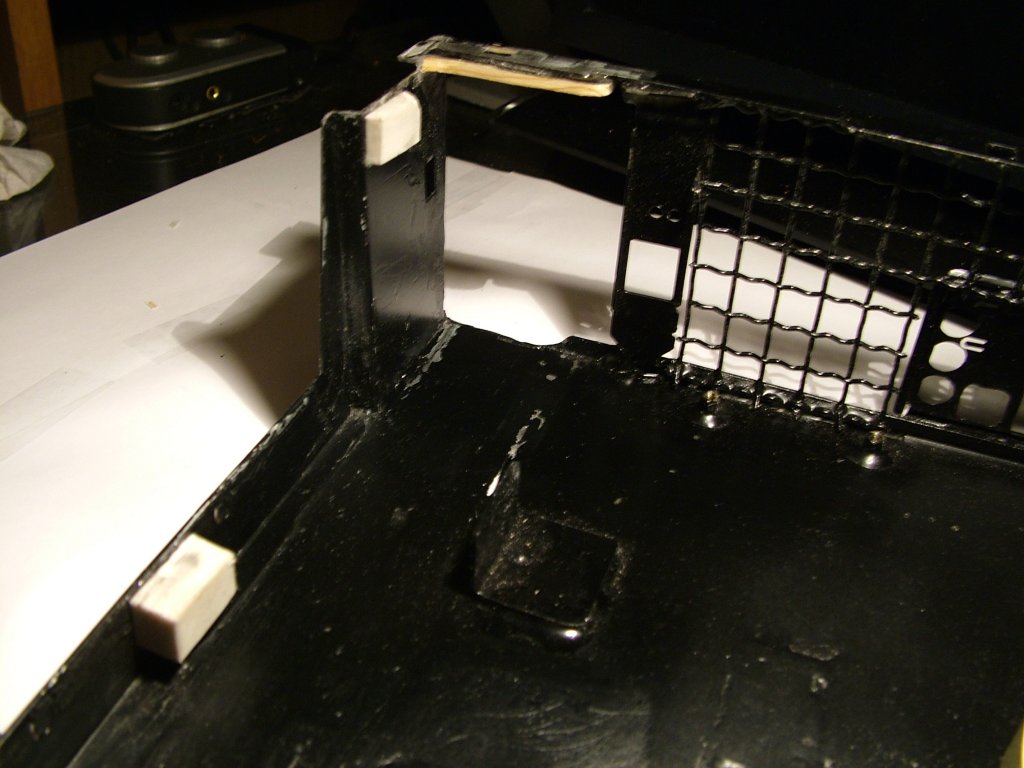

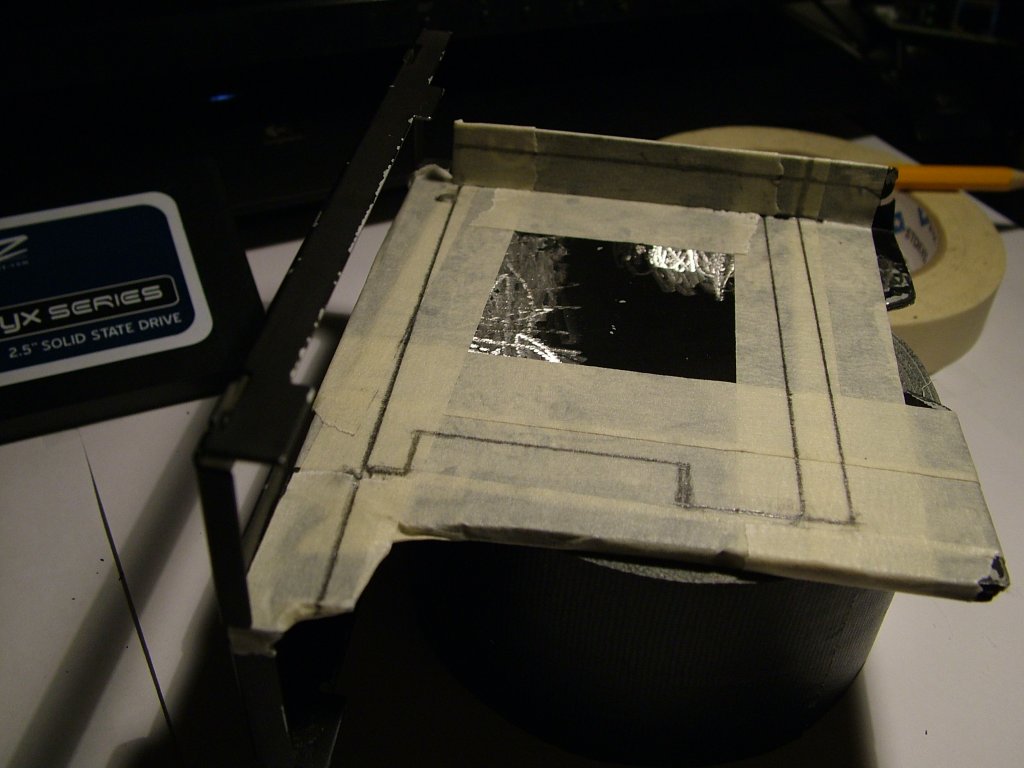

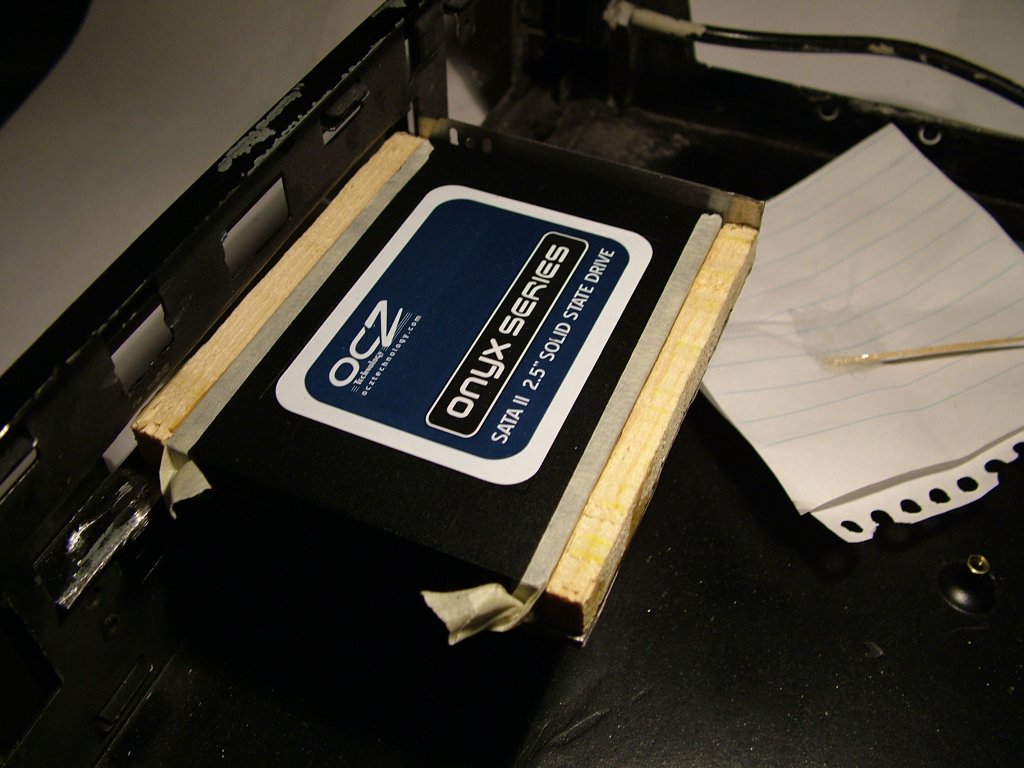

Vaktmester'n Skrevet 2. desember 2010 Forfatter Del Skrevet 2. desember 2010 (endret) Her er en liten update på prosjektet Jeg har testa ut denna VGA-S-video converter'n og den er ikke noe særlig tess. Får ikke bort flimmer + at det virker som boksen ikke er rask nok til og knonvertere så videoen ser treg ut (hakkete). Den er sikkert fin til en overvåknings monitor eller no, men til å se film på er den ubrukelig. Har kjøpt et ATI Radeon 3450, 256mb, pcie, m/ S-video ut på QXL for 155,- kr. Håper dette er raskt nok. Jeg har testet ut forskjellig OS og software for å finne ut hva som vil funke best. Beste resultat så langt er tweaket Windows 7 med XBMC media center. Har fått SSD disken... ------------------------------------------------------------------------------- Har kuttet og loddet ledningsnettet i pcen. Har også lagt opp kabler til bryter og ledlys. Her er noen bilder... Har filt litt på den treklossen over PSUen og har montert noen "avstandsklosser" til PSU. Har jevnet bunnen i kassa litt for at denne kabelsamleren skal få flatt feste. Har tilpasset plata som hd'en ligger på. Til slutt... Youtube videoklipp av oppstartstid. Nettverk og internett er klart når du ser XBMC hovedmenyen. Kommentartråd Edit 1 og 2: Små feil. Endret 2. desember 2010 av Vaktmester'n 1 Lenke til kommentar

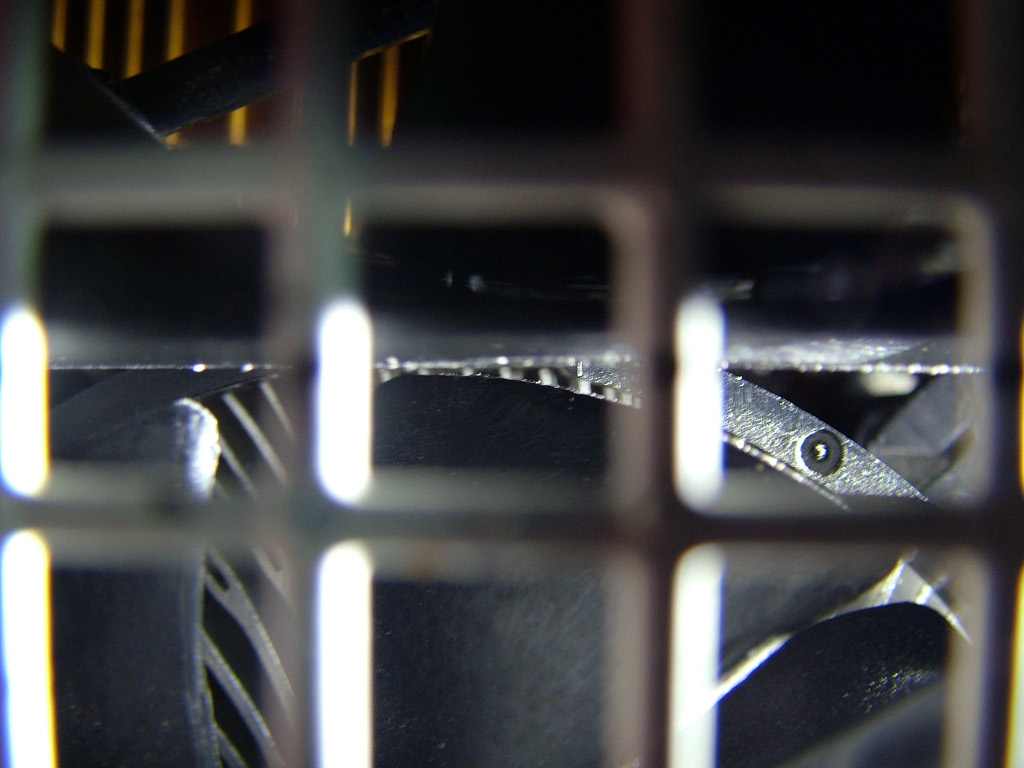

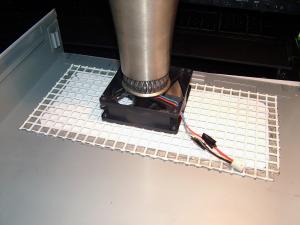

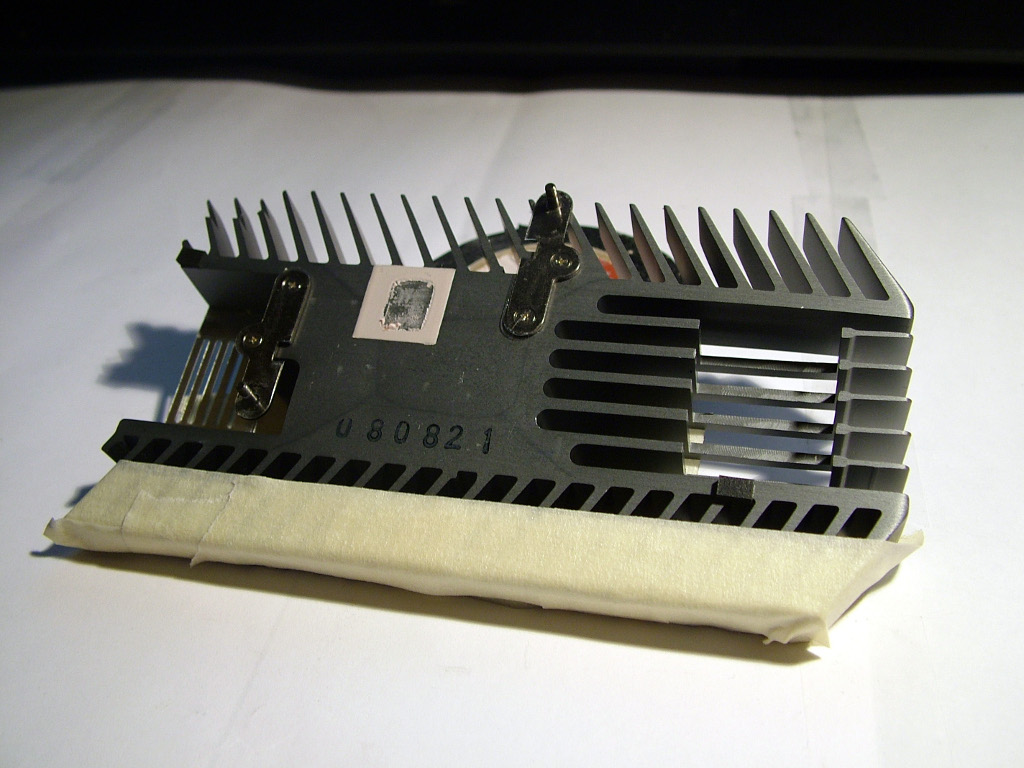

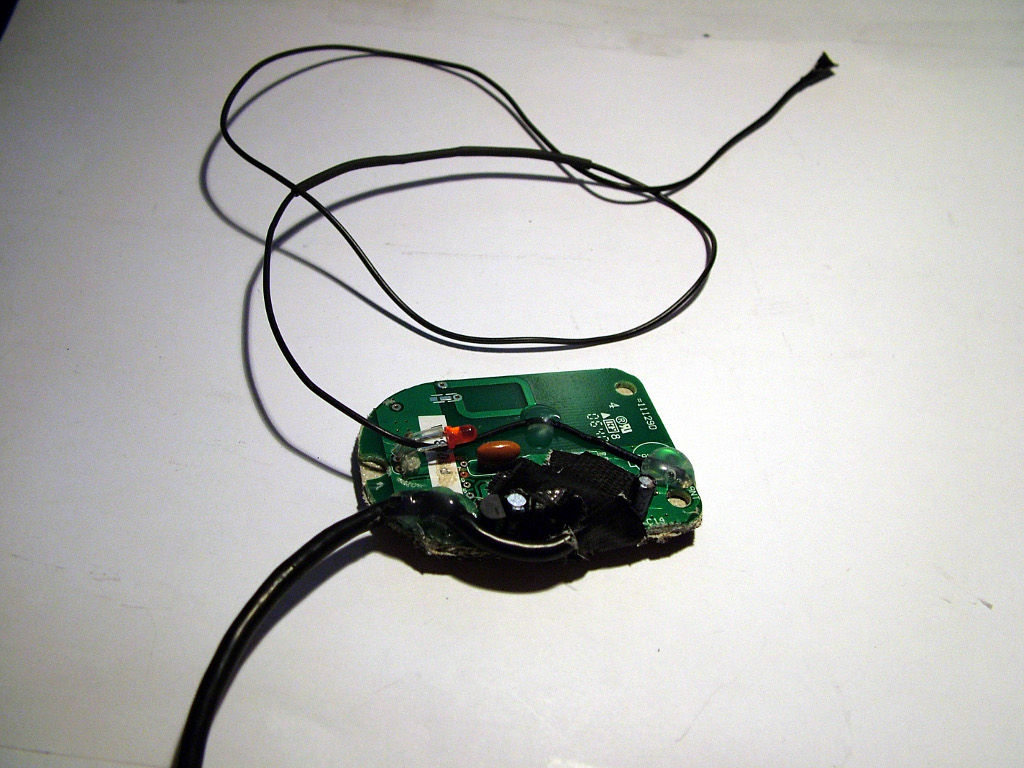

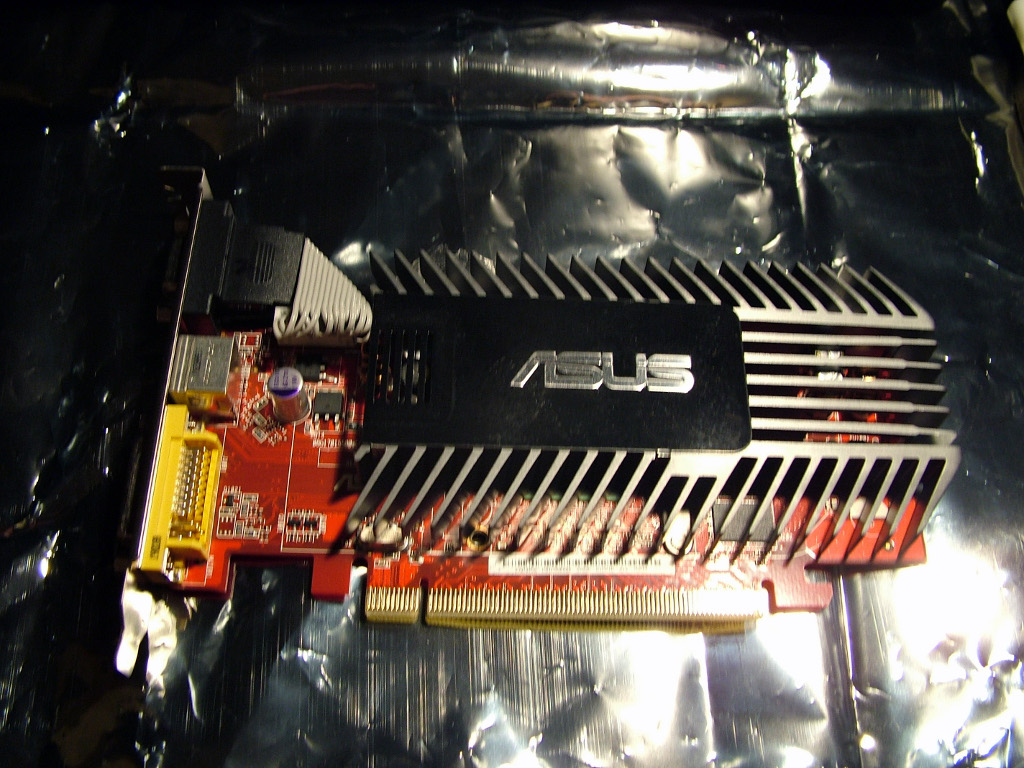

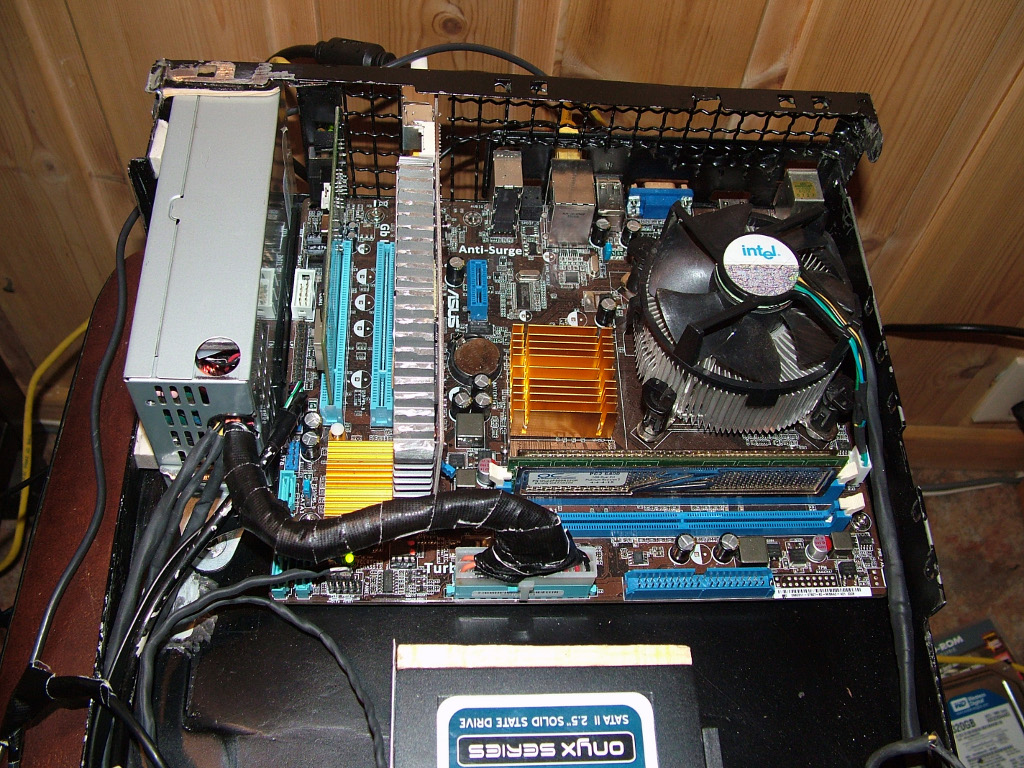

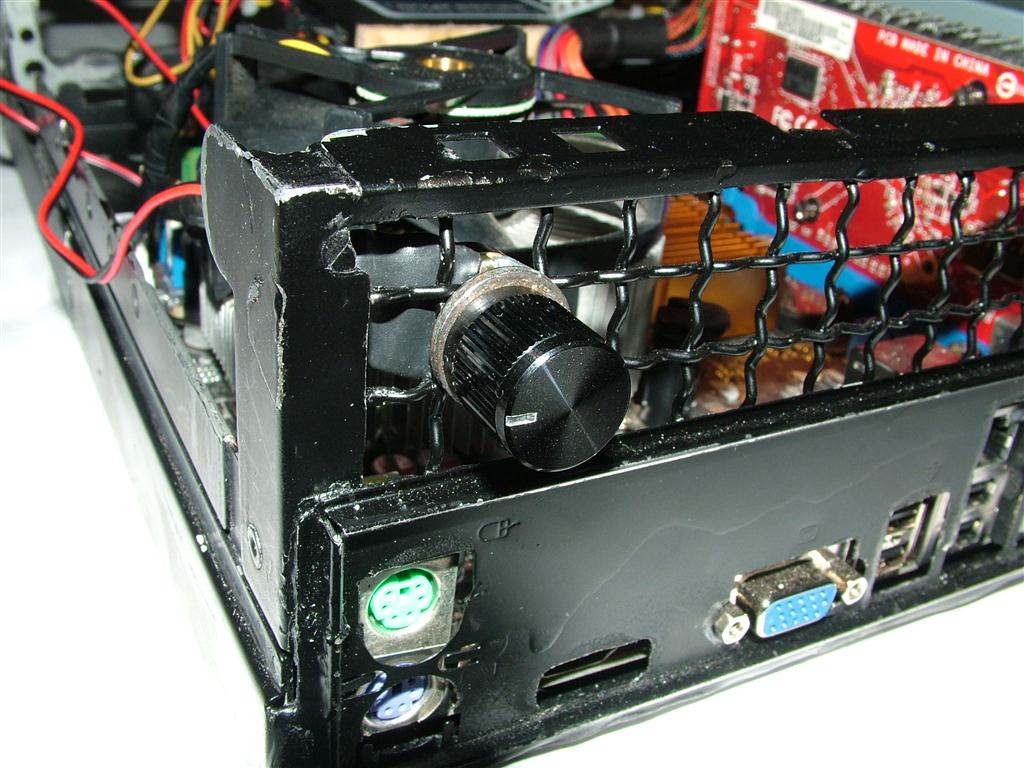

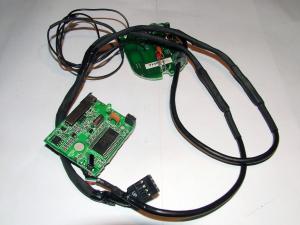

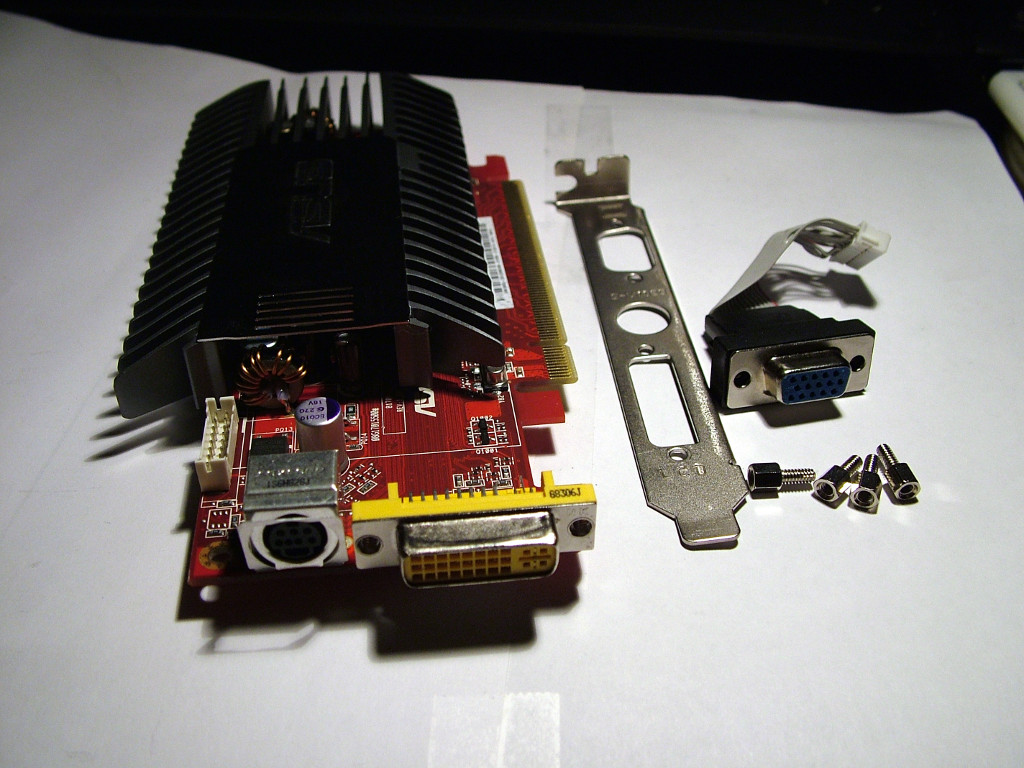

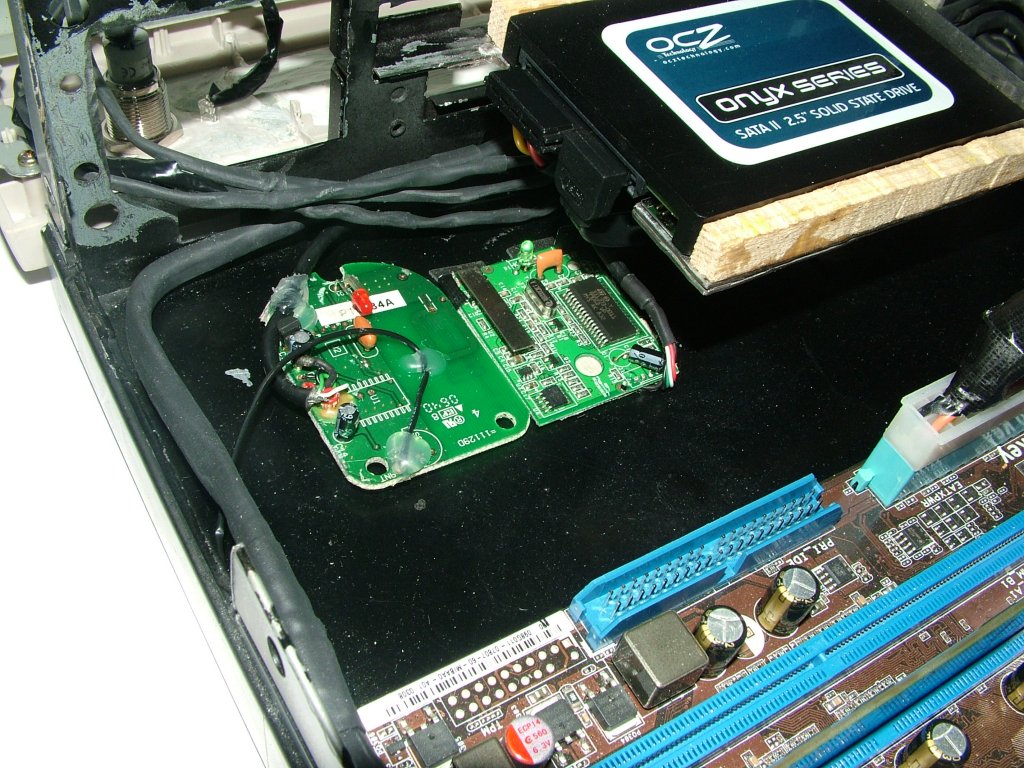

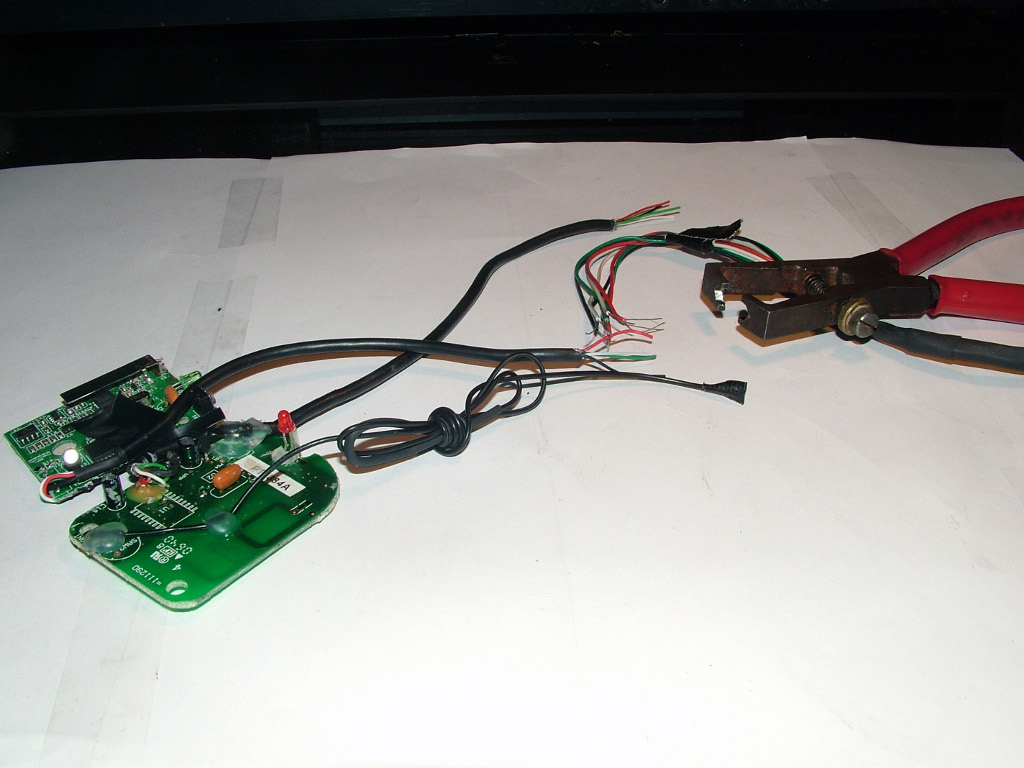

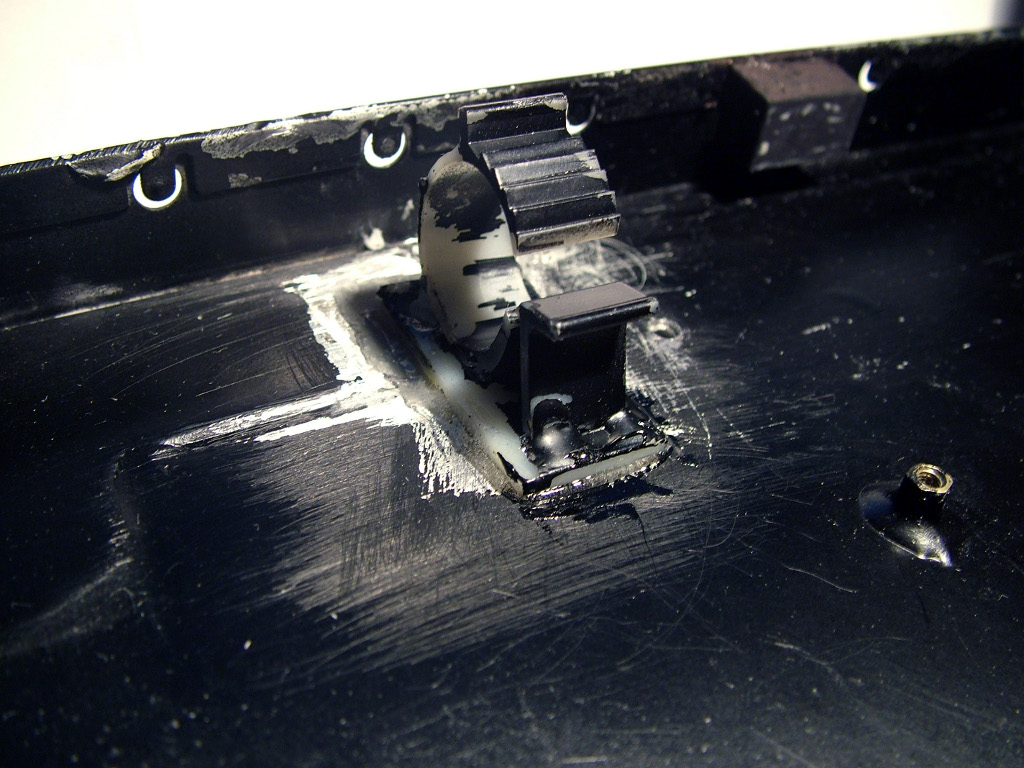

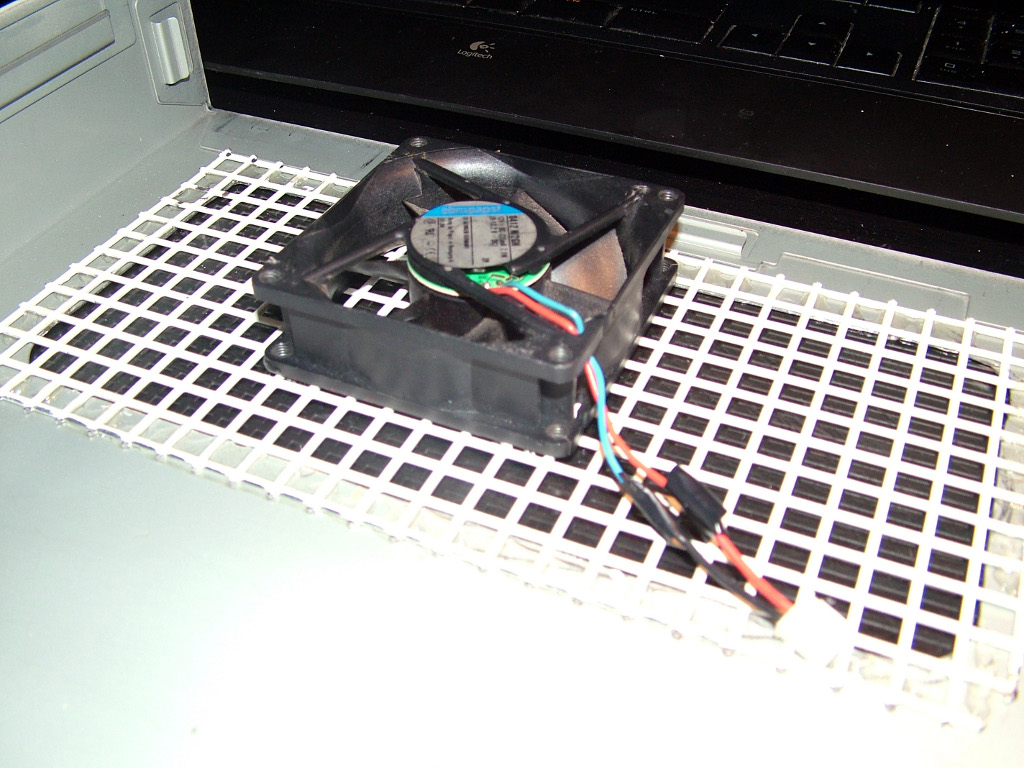

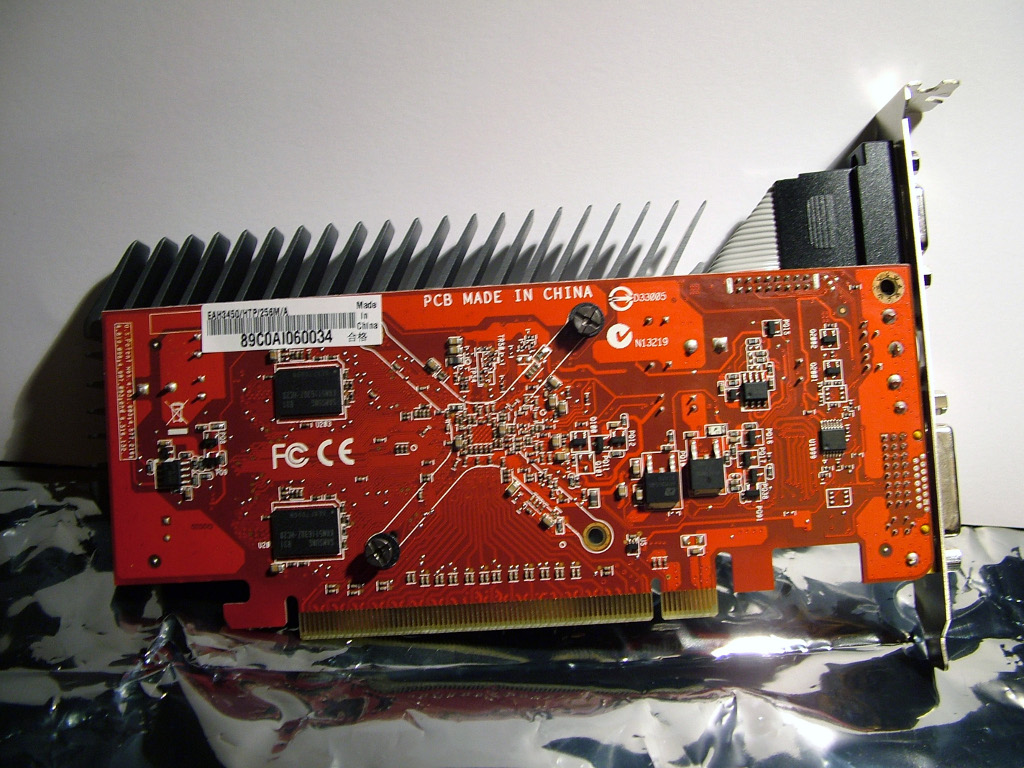

Vaktmester'n Skrevet 16. desember 2010 Forfatter Del Skrevet 16. desember 2010 En aldri så liten update Har fått grafikkortet fra QXL. Et Ati Radeon HD 3450. Her må det moddes litt... Har kuttet litt i kjøleribben fordi den stanger i toppdekslet. Dette ble ikke helt supert, men å stå ute på huk i 15 minus med Dremel i den ene hånda og kjøleribba i den andre hånda blir ikke så bra. Skal finpusse ved en senere anledning. Har limt fast I/O porten til skjermkortet... Her har jeg sparklet og pusset ned der kabelsamleren skal stå. Mottakeren til fjernkontrollen og gamepad'en er i utgangspunktet eksterne så jeg har pelt dem ifra hverandre og lodder dem sammen til en intern USB kontakt jeg kan feste på hovedkortet. Jeg limer fast en kjølevifte i toppen av kabinnetet for å få litt frisk luft til skjermkortet. Kjører den på lav hastighet. Temperaturen på skjermkortet falt med 30 grader! Traff ganske bra på første forsøk. CPU vifta går klar med en 1-2 mm eller noe sånt Nå er jeg ferdig rent teknisk. Lakkering av boksen gjenstår, men er er avhengig av å lakkere utendørs å det funker dårlig nå for tida her i Oslo. Jeg skal komme med noen litt mer helhetlige bilder iløpet av helga. Jeg er ganske fornøyd med HTPC'en. Den starter raskt opp og er veldig kompakt. Jeg gleder meg til og teste den ut på en fetere TV med HDMI Kom gjærne med synspunkter i min Kommentartråd 1 Lenke til kommentar

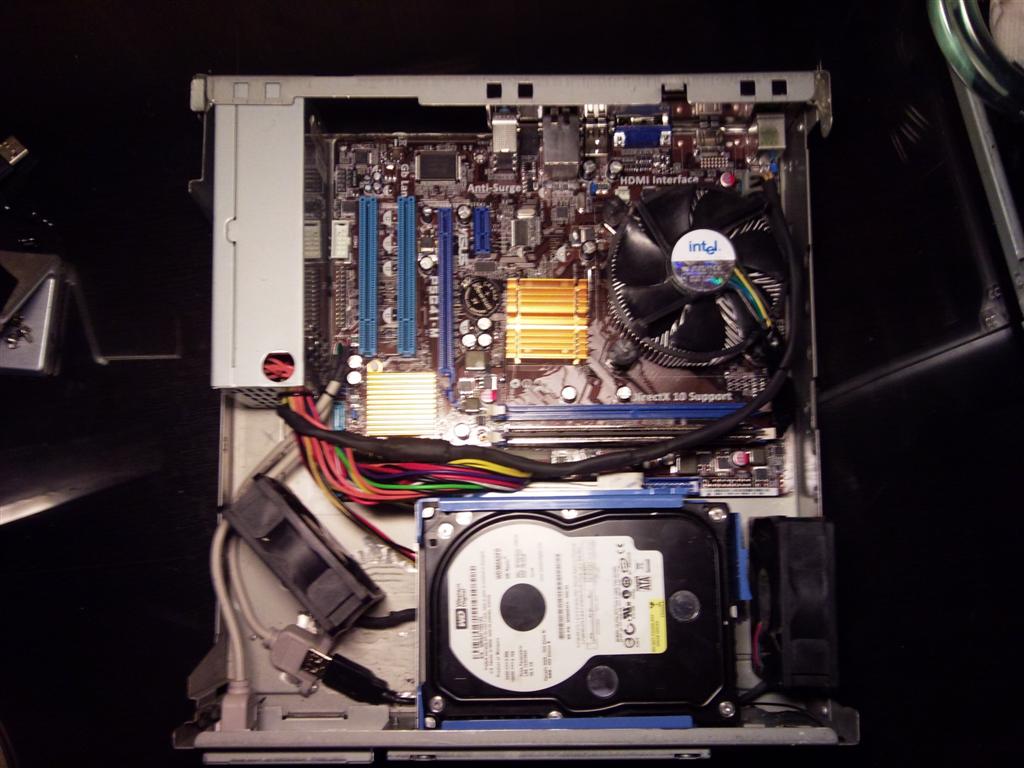

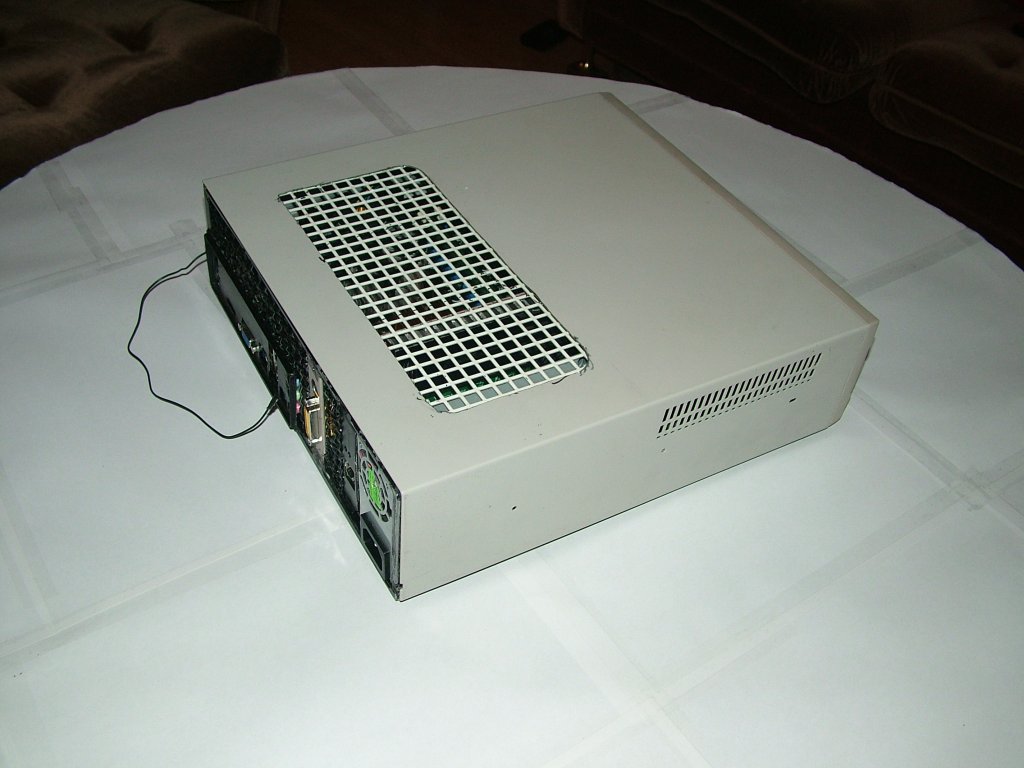

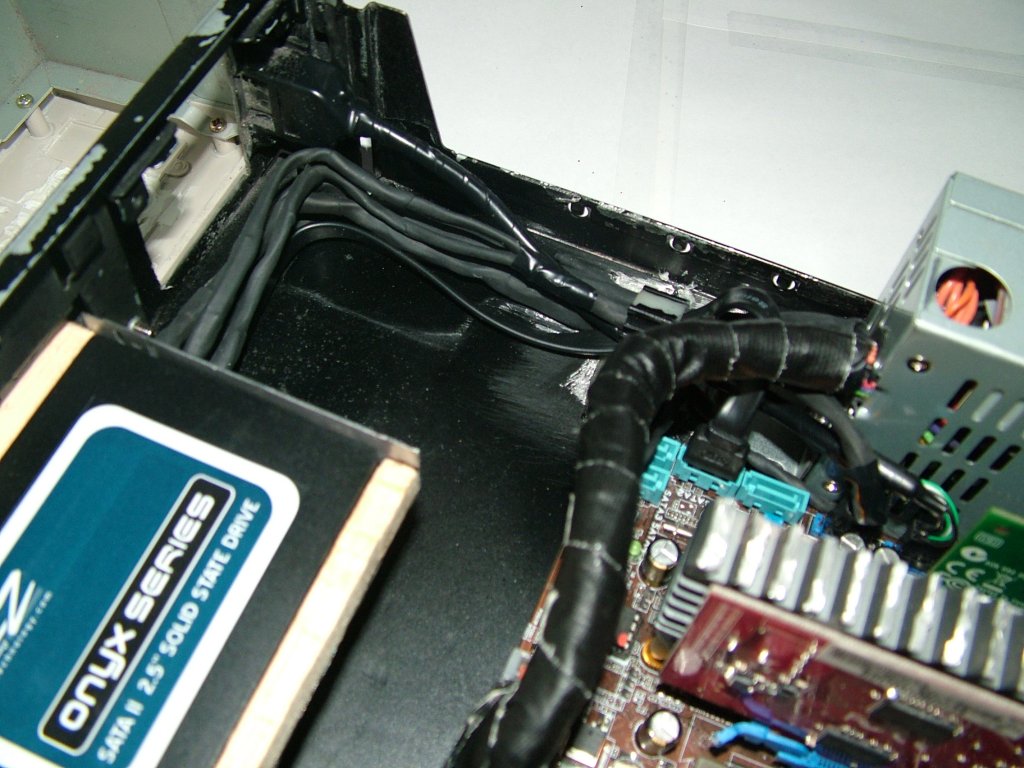

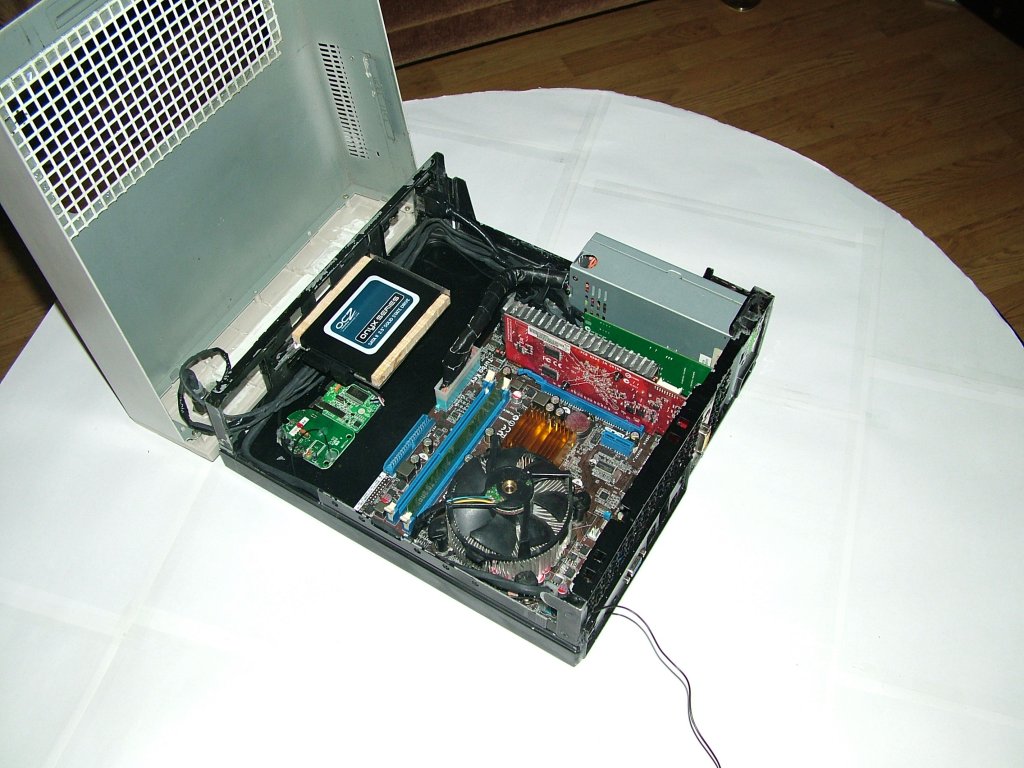

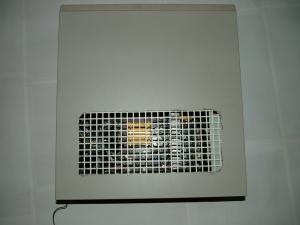

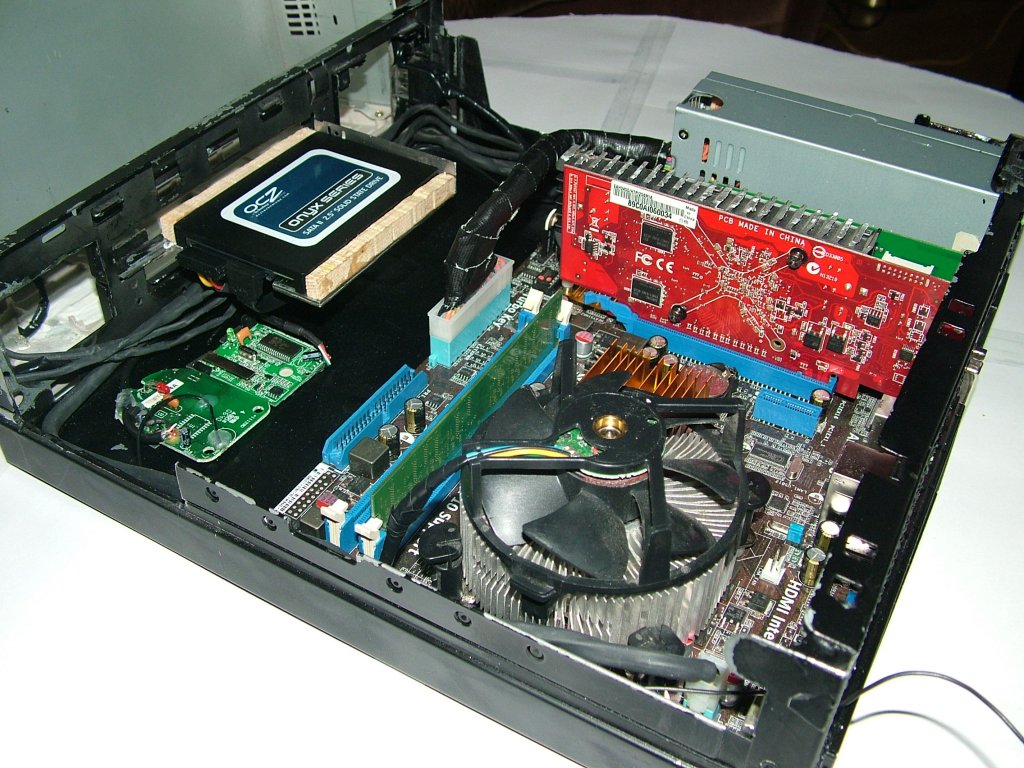

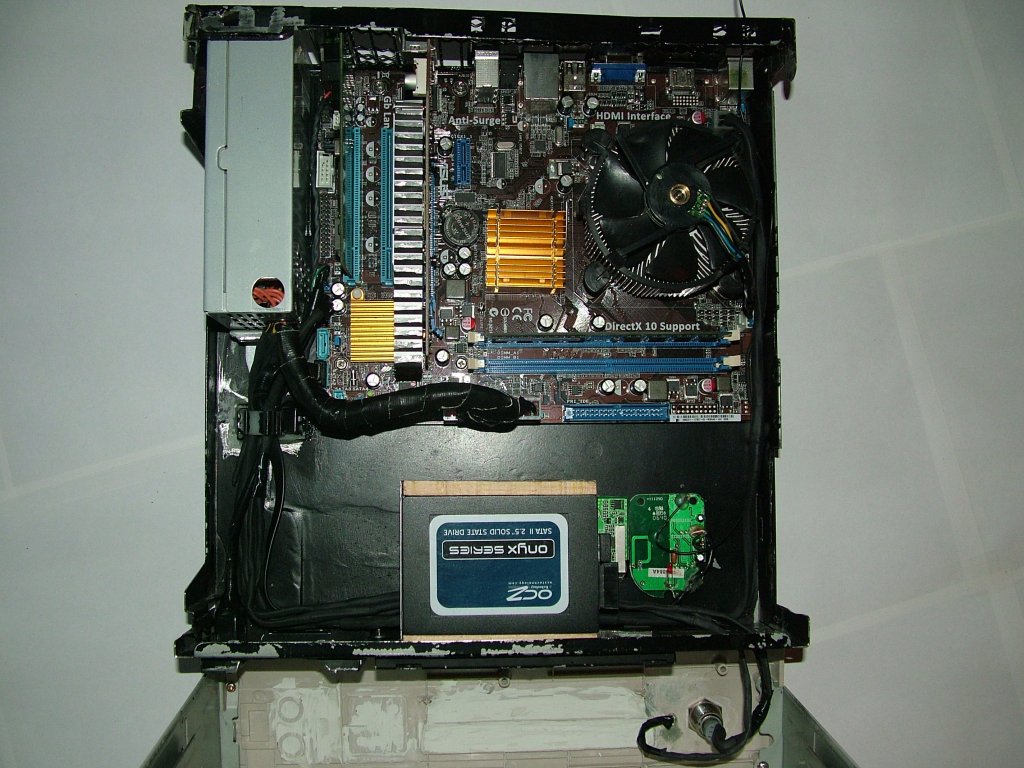

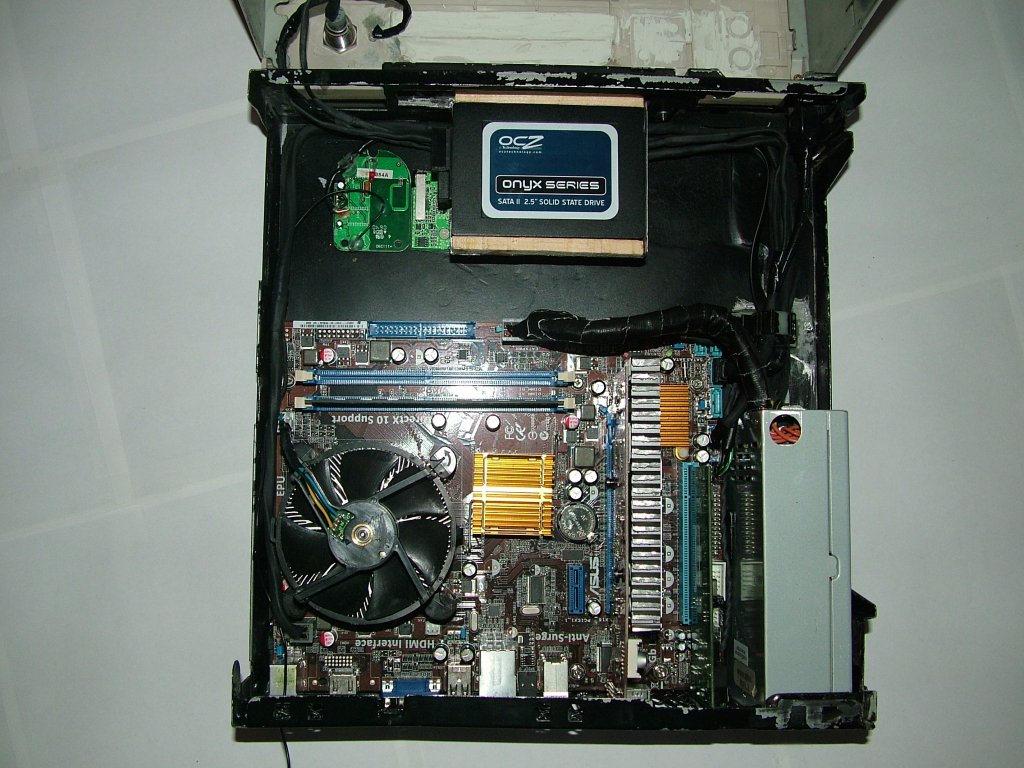

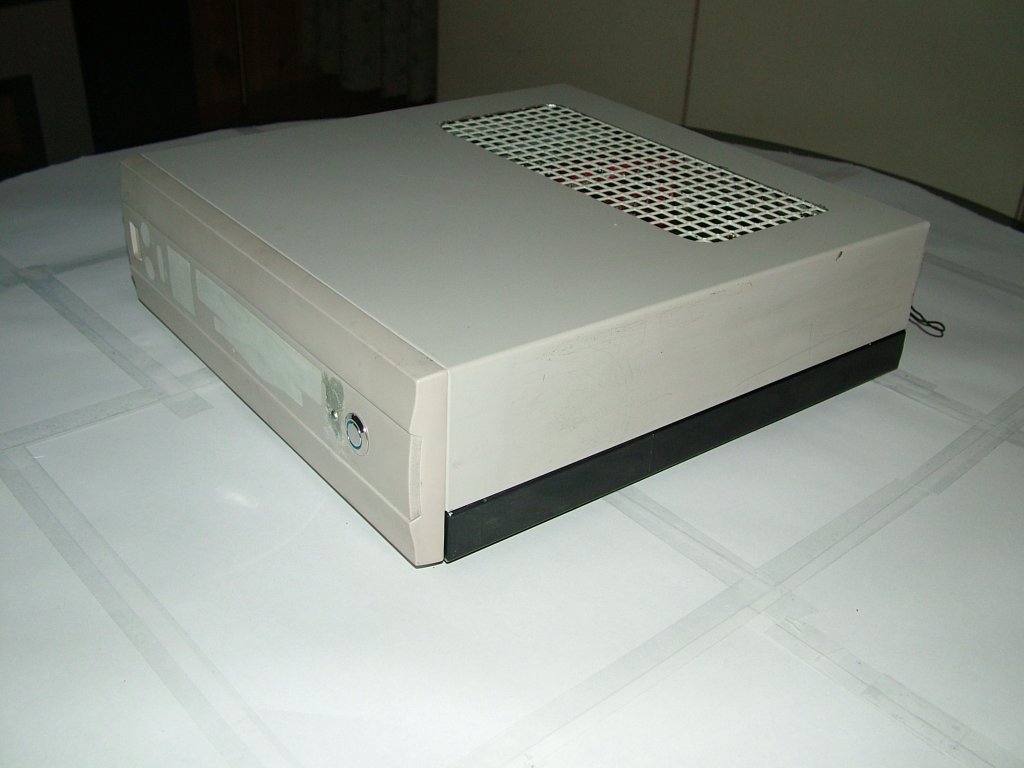

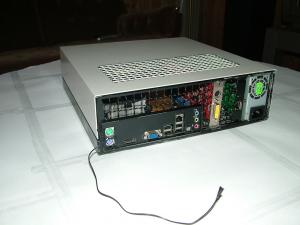

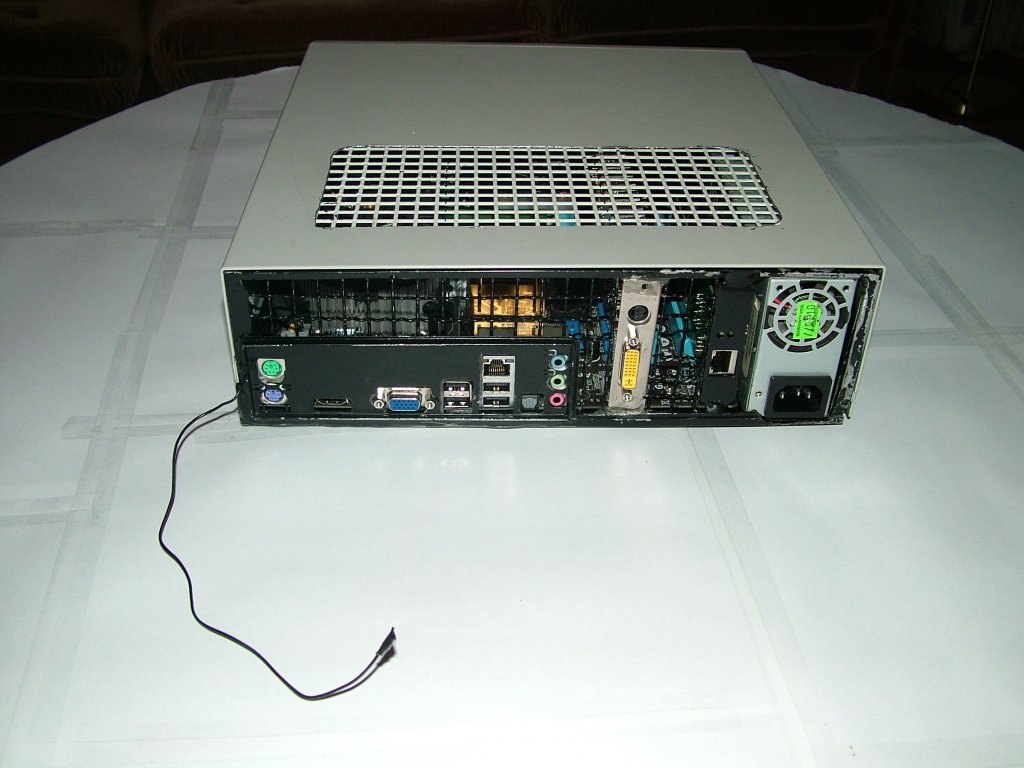

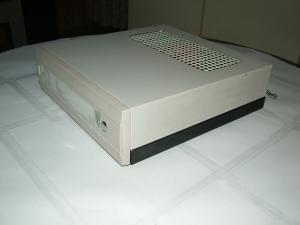

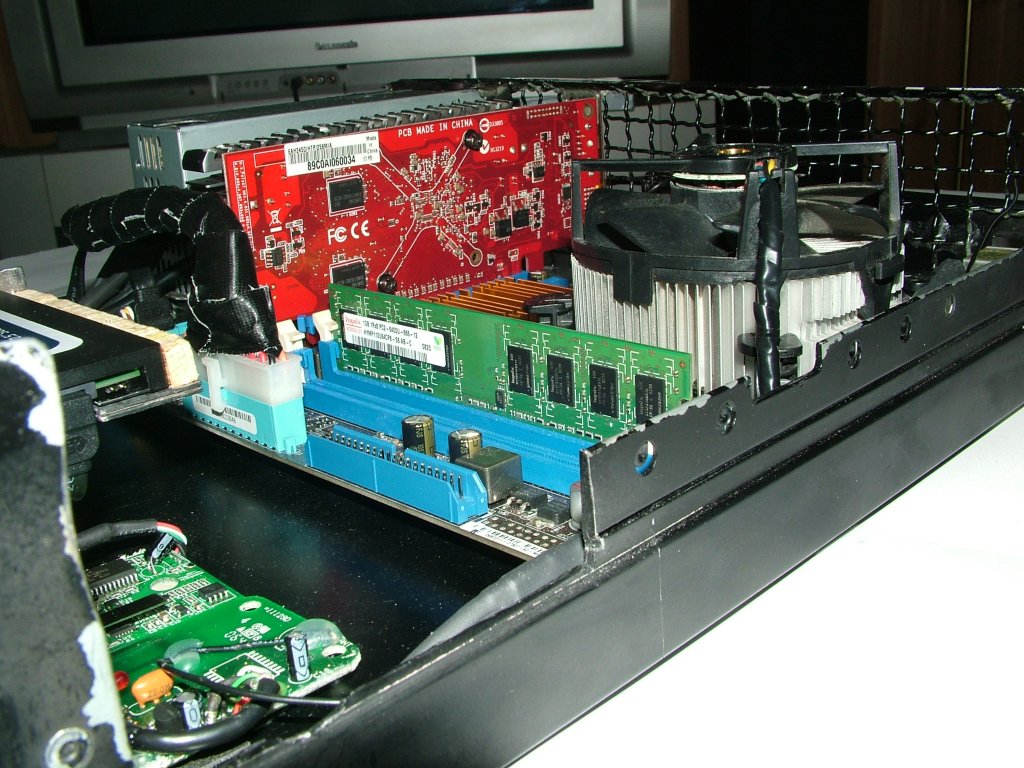

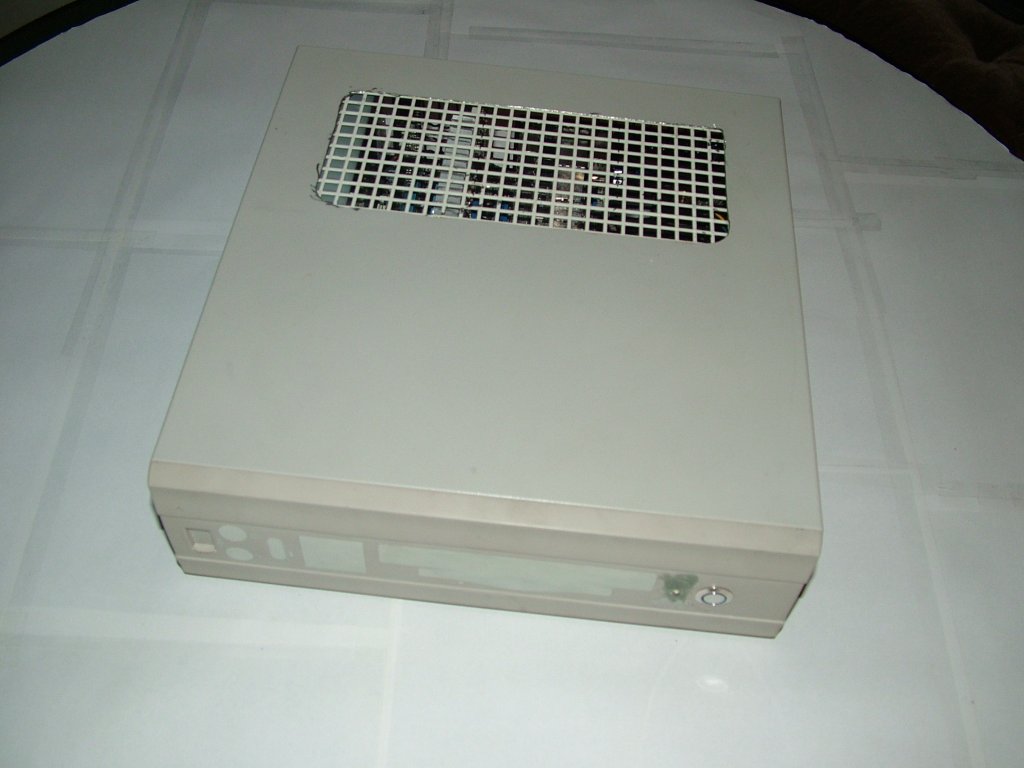

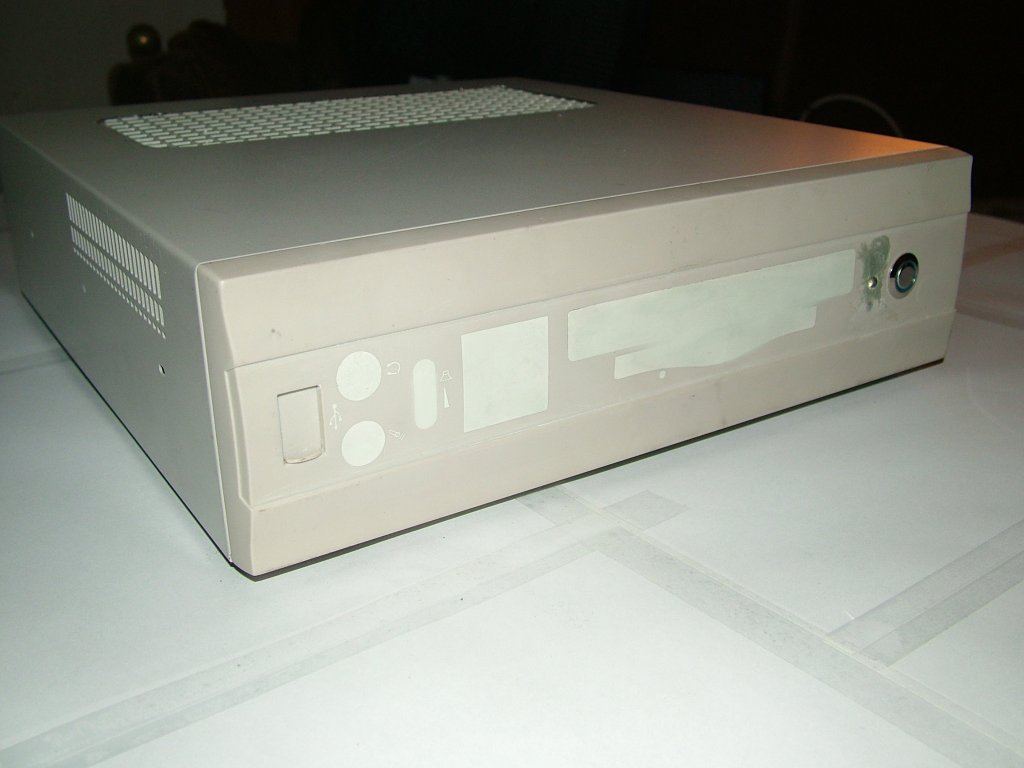

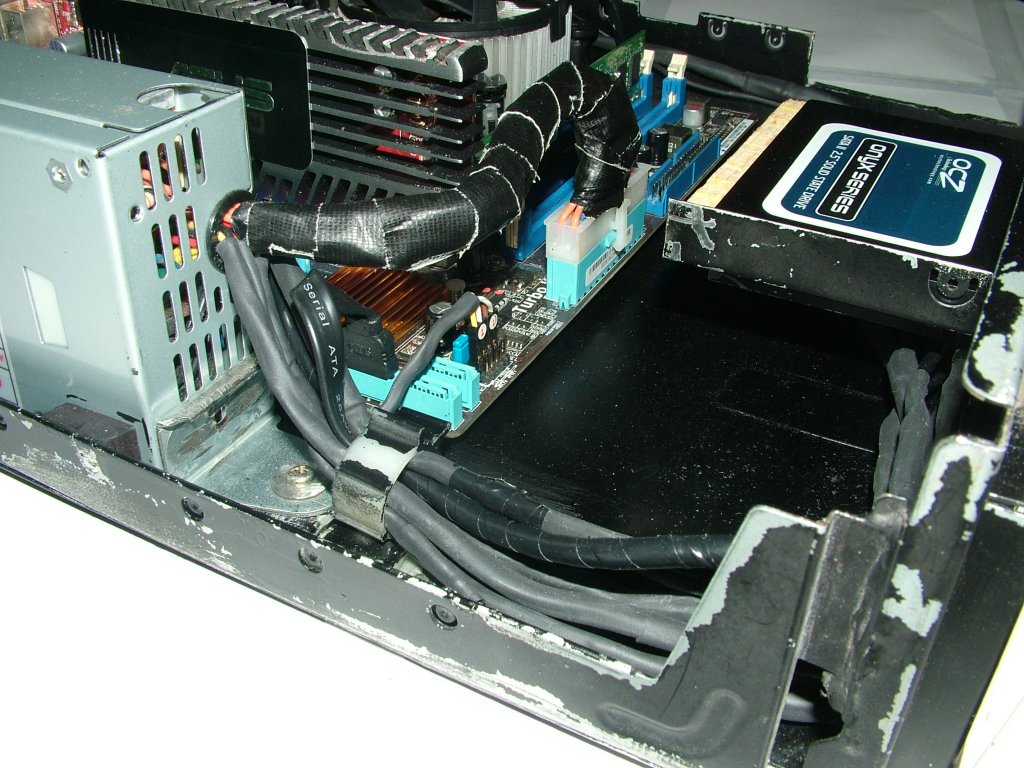

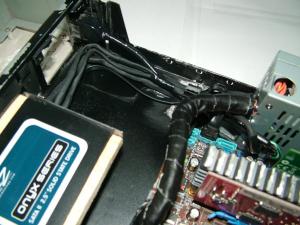

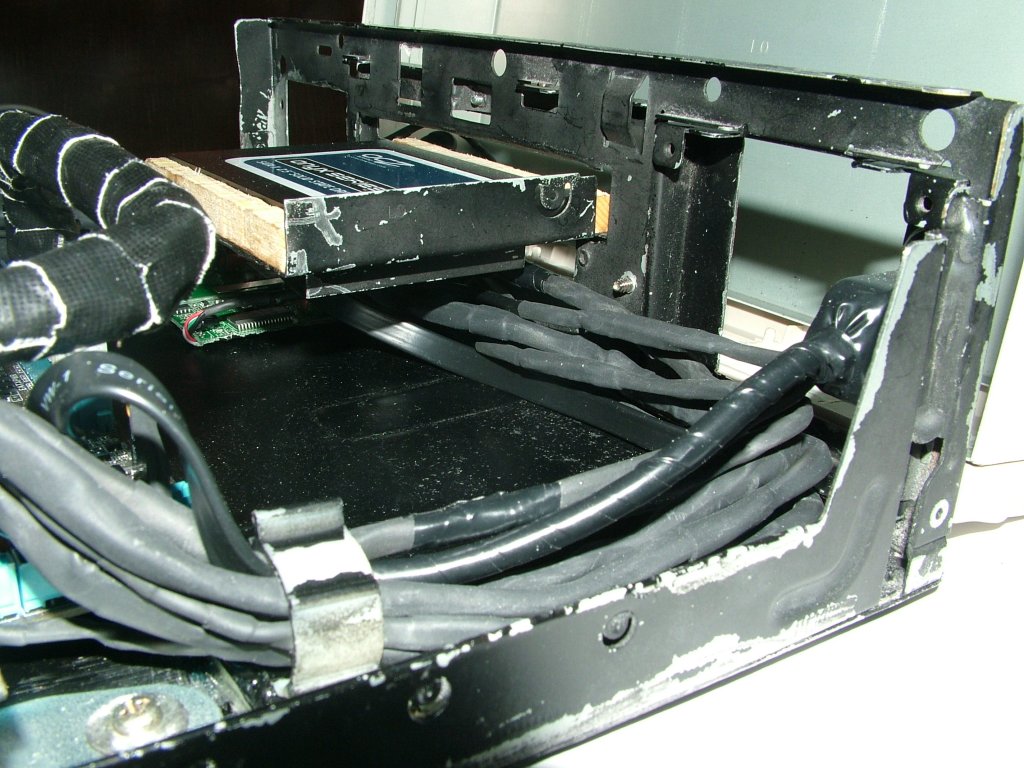

Vaktmester'n Skrevet 22. desember 2010 Forfatter Del Skrevet 22. desember 2010 (endret) Bilde spesial Her er noen helhetlige bilder av prosjektet så langt. Jeg bruker HTPC'en nå og den funker fint. Jeg har tatt av vifta jeg monterte i toppdekslet. Skal kjøpe en helt ny vifte (med tanke på lang levetid). Her har jeg "lakket" den med svart gaffateip inntil videre Bare for å få et inntrykk av hvordan det blir pluss at den ikke ser så crappy ut under TV-benken. Ja, jeg vet jeg burde ha tørket støv hehe Det er nok endel timer igjen med sparkling, pussing, sliping, tilpassning og lakkering før jeg kan si at jeg er ferdig, men "prototypen" er ferdig. Jeg skal ærlig innrømme at jeg ikke er like fornøyd med alt. Det er mye liming og andre "lure" løsninger her og der + at kassa har nok blitt littegrann skjev noen steder etter mye jullig og overdimensjonert verktøy. Så lenge den blir seendes pen ut utvendig etter lakkering så skal jeg være fornøyd. Det var alt for denne gang. Kommer vel tilbake en gang i løpet av neste år med en oppdatering på lakkering og siste finish. Kommentartråd Ha en riktig God Jul og et Godt Nytt År folkens! Edit: Glemte link. Endret 22. desember 2010 av Vaktmester'n 1 Lenke til kommentar

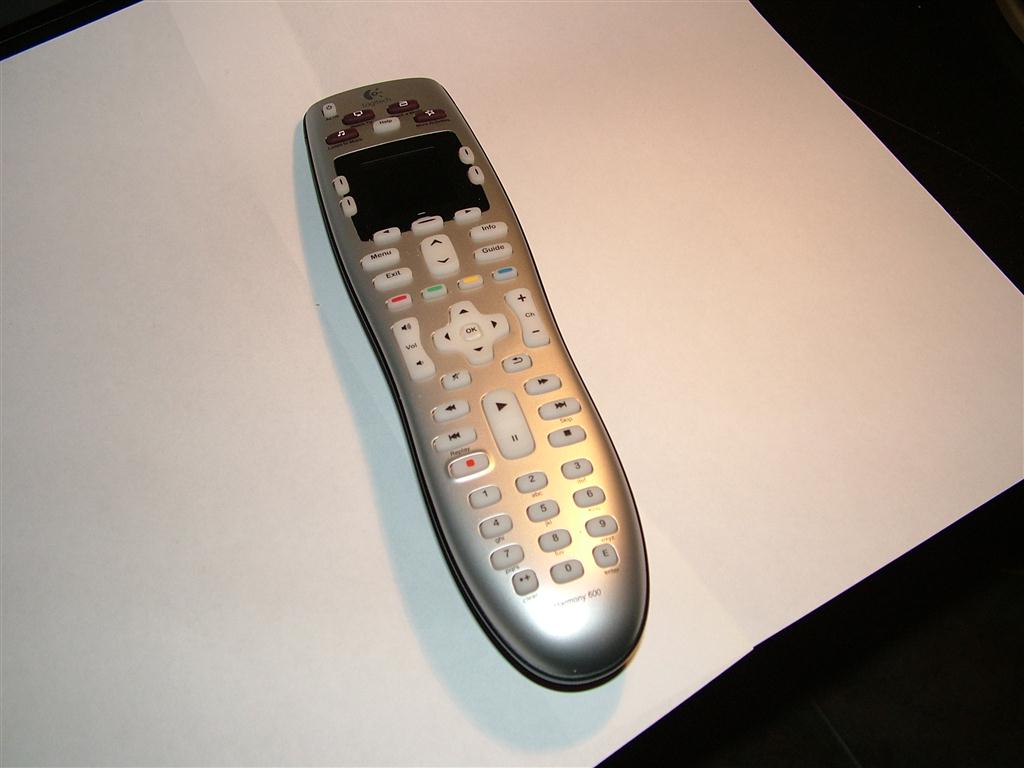

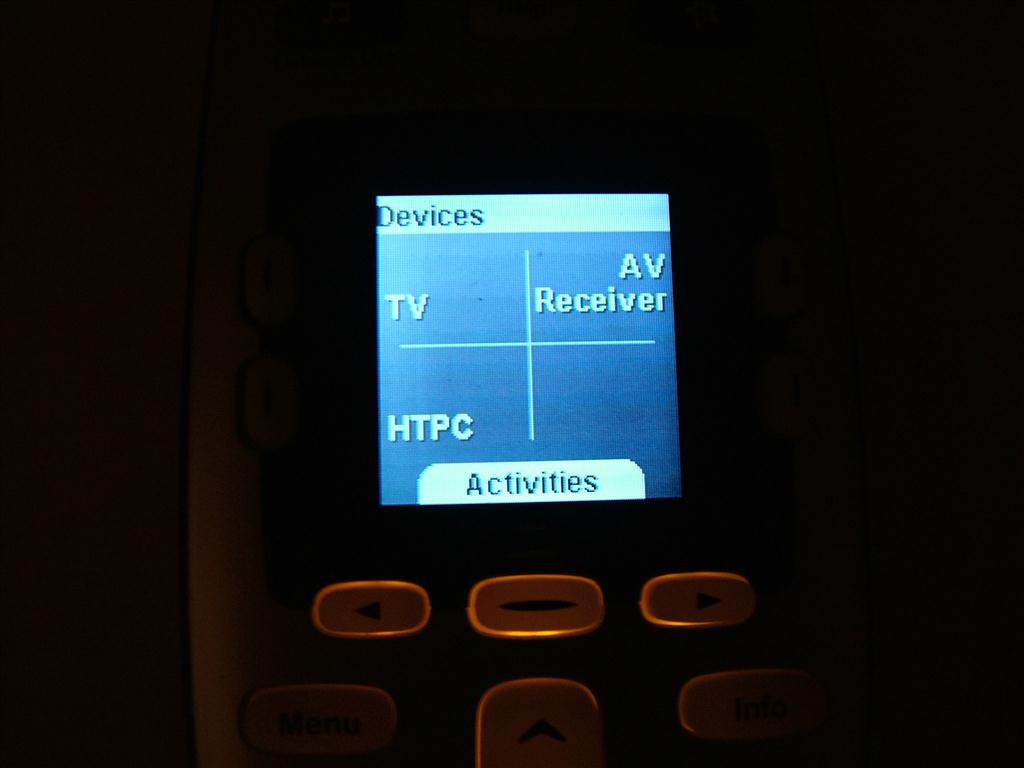

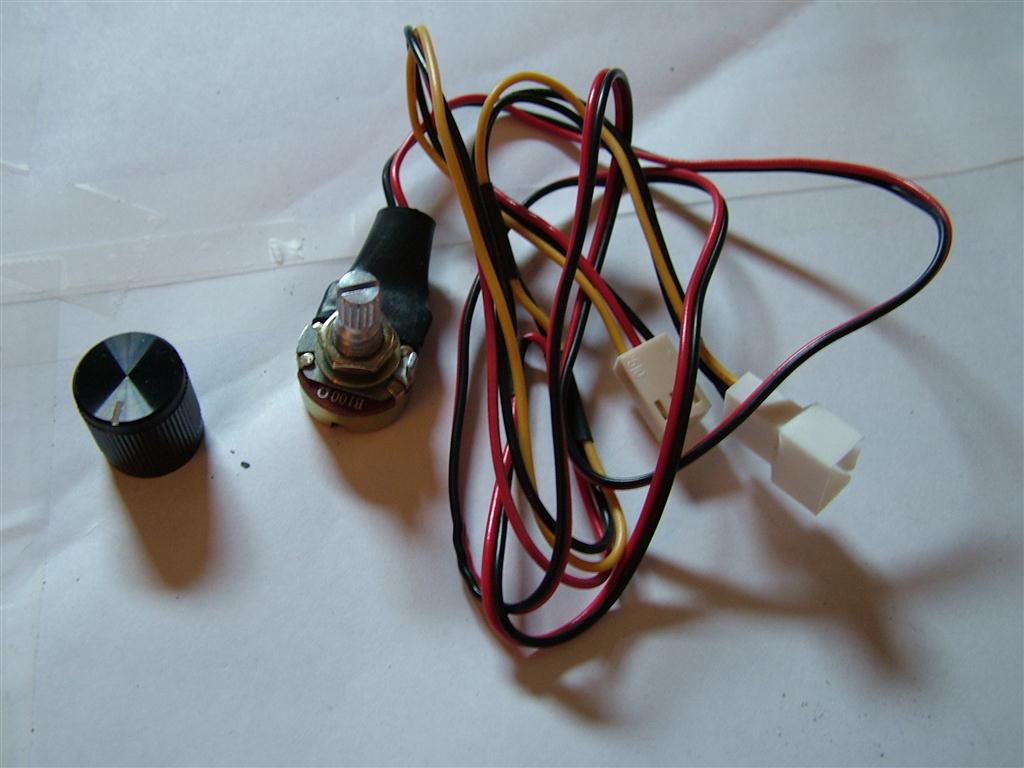

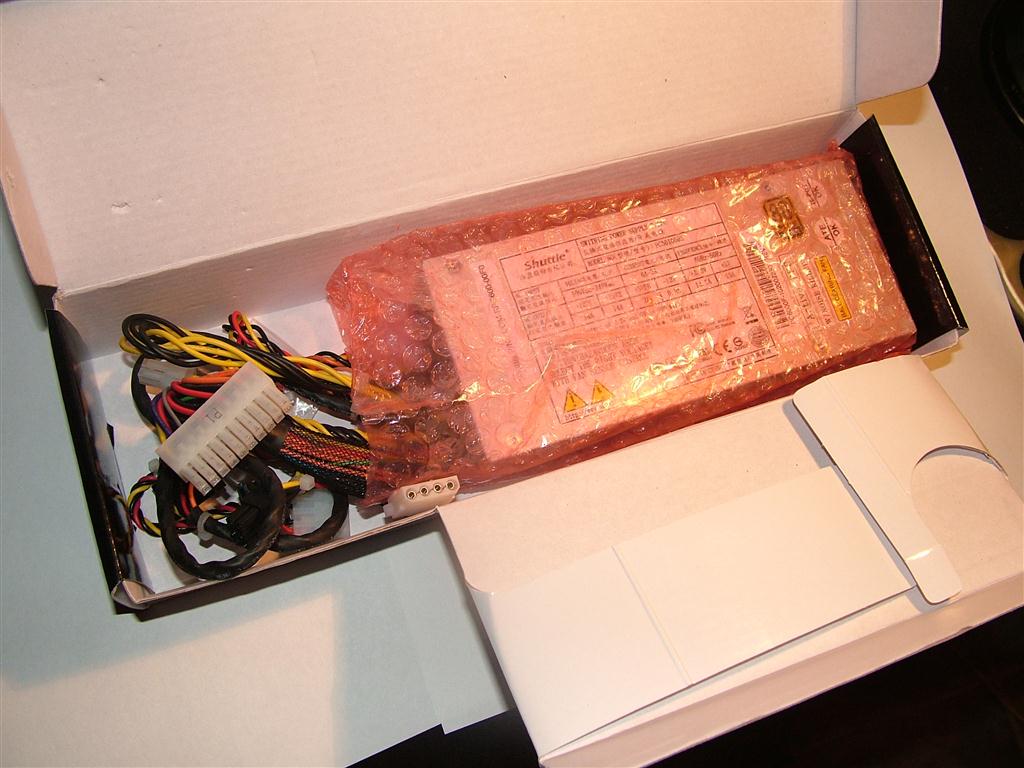

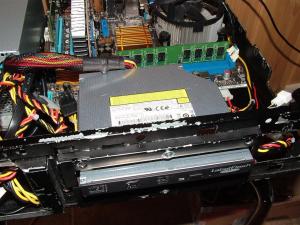

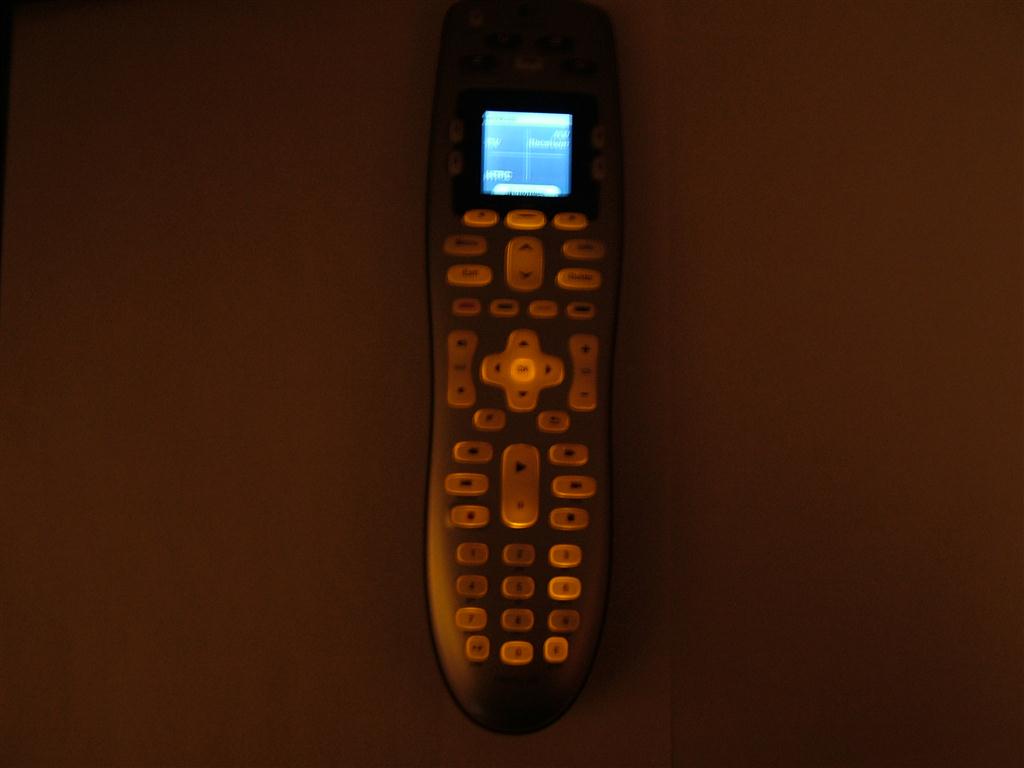

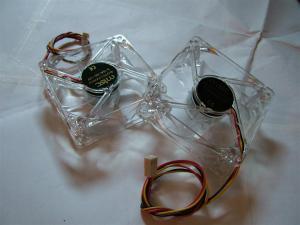

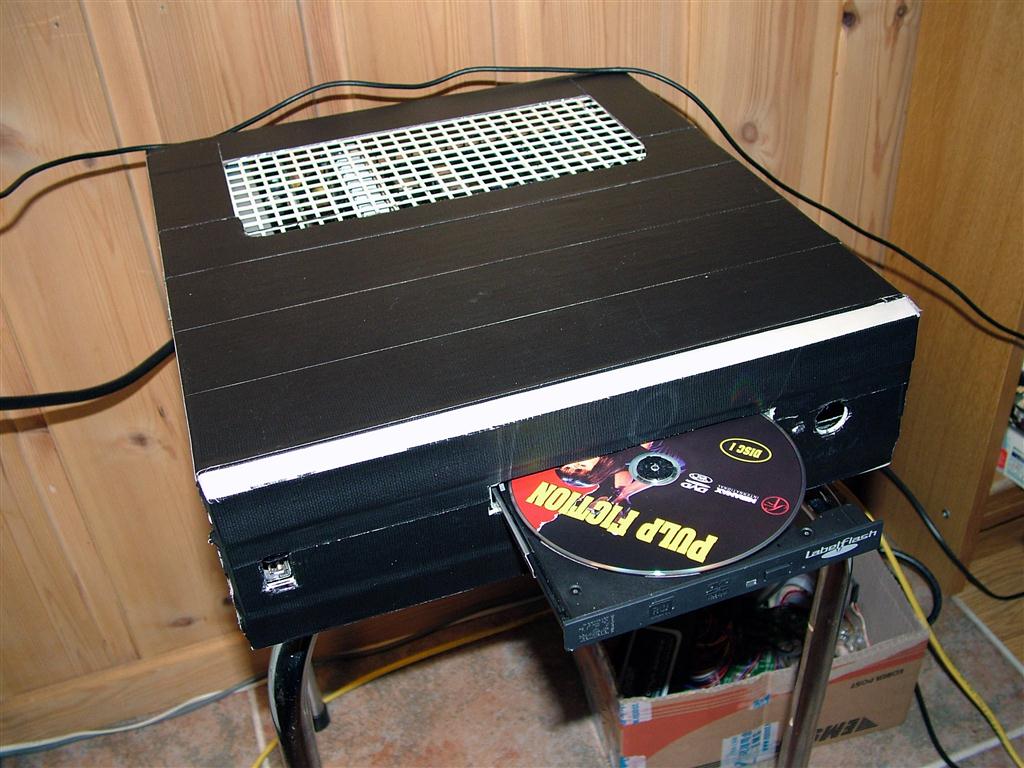

Vaktmester'n Skrevet 30. januar 2011 Forfatter Del Skrevet 30. januar 2011 Vaktmester'n lager HTPC, revisjon 2 Rett før jul fikk jeg montert sammen HTPC'n til noe som fungerte. Siden den gang har jeg har jeg brukt den endel og funnet ut hva som funker og hva som må utbedres. - ATI kortet skal byttes ut med Nvidia (blir ikke kvitt video tearing + at Nvidia funker i Linux) - HTPC'n trenger bedre kjøling - Mulighet for å skru på HTPC'n fra standby med fjernkontroll (fordi det er kult) - RF fjernkontroll byttes ut mot IR (RF mottaker likte ikke å bli innebygget i kassa) - Montering av slimline DVD-leser (etter litt press fra venner ) - Bytte ut Windows 7 med Linux (raskere og enklere og konfigurere på endel punkter) - Sikkert noe mer jeg finner på underveis... Sånn er det med prosjekter, det baller seg på med nye ideer og utbedringer, men det er jo det som er morsomt Har fått fått noen nye komponenter i det siste... Ny orginal Shuttle 300w PSU. Har hatt denne liggendes ganske lenge. Da jeg holdt på å bygge sammen HTPC'n og testkjørte den, krasjet den veldig ofte så jeg trodde PSu'en var for dårlig. Det hele endte med at jeg kjøpte en ny orginal Shuttle PSU. Fant jo ut senere at det var minnebrikka som var defekt...DOH! Bortkastede penger...uannsett så setter jeg inn denne da den er kraftigere og blir mindre varm under bruk. Merklig nok så har Shuttle PSU'n bare 20 pins hovedkort kontakt mens den gamle har 24 pin. 2 stk. nye Mist 80mm vifter og en søt liten viftekontroll. En Optiarc 7703S slimline DVD-brenner som jeg fikk ganske billig på QXL. Denne bruker SATA interface. Skal flashe den med RPC1 rom (gjøre den sonefri). Logitech Harmony 600 universal fjernkontroll som erstatter alle de andre fjernkontrollen. For 400,- syns jeg dette er en veldig god fjernkontroll. Den er veldig konfigurerbar og programmet som følger med for å sette opp fjernkontrollen er lett å bruke. Det tøffeste med denne er makro funksjonen. Trykk på en knapp og den starter TV'en, forsterkeren, PC, setter TV'en i AV modus osv. Den kan også læres opp ved å bruke den orginale fjernkontrollen. Kommentartråd Lenke til kommentar

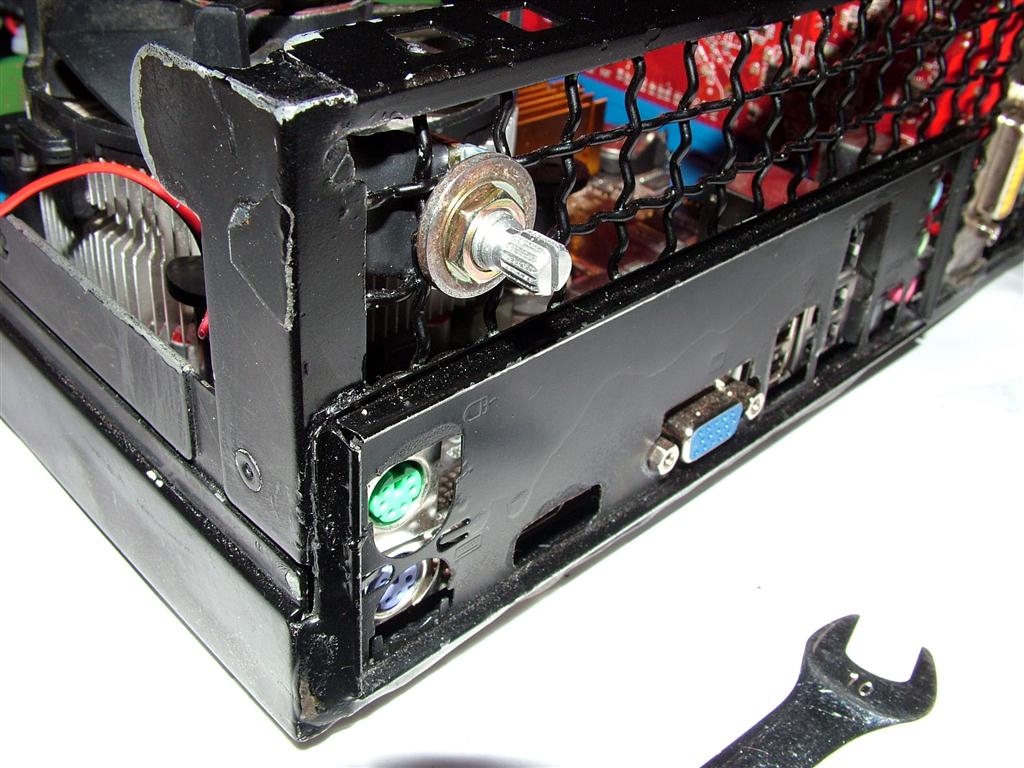

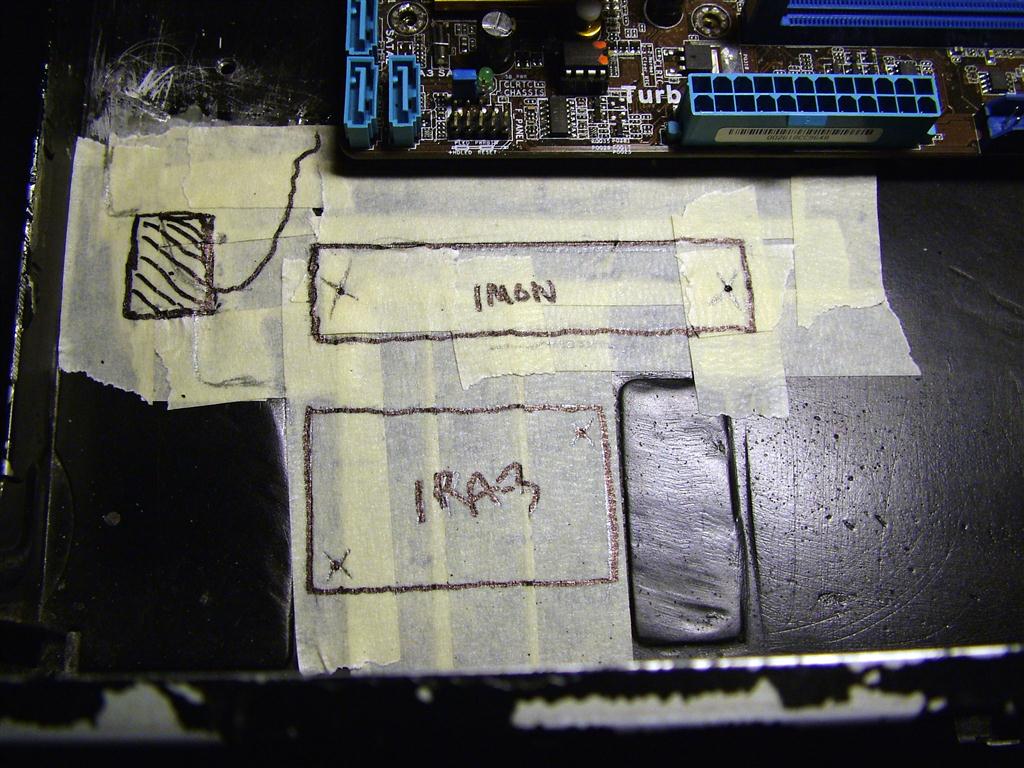

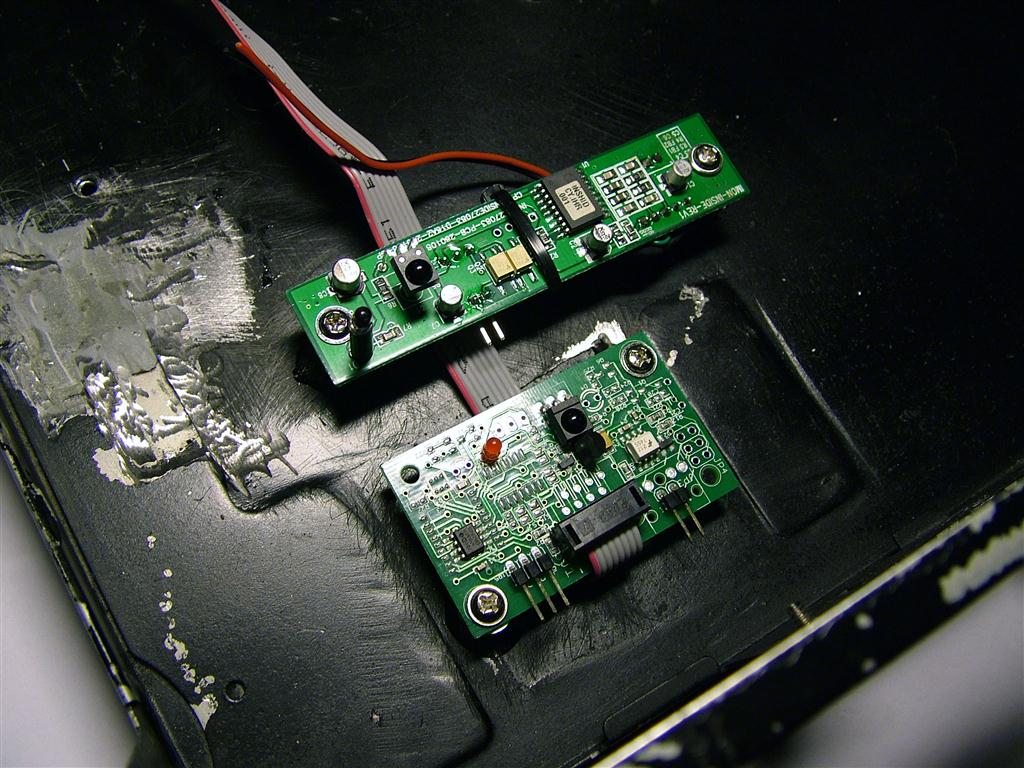

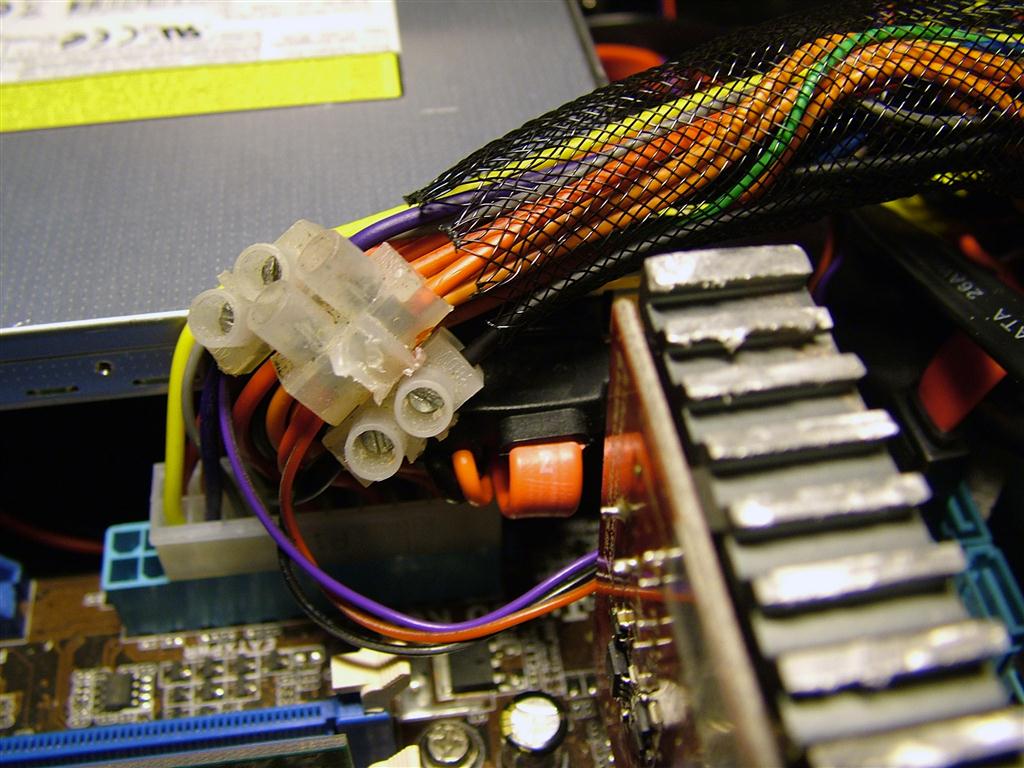

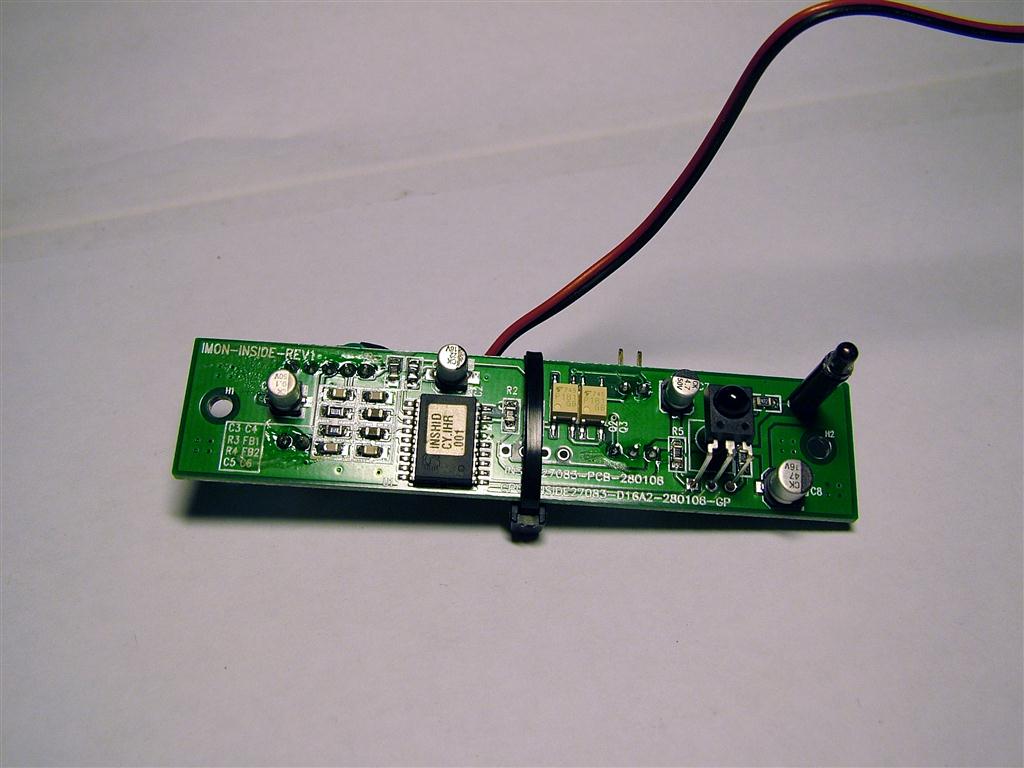

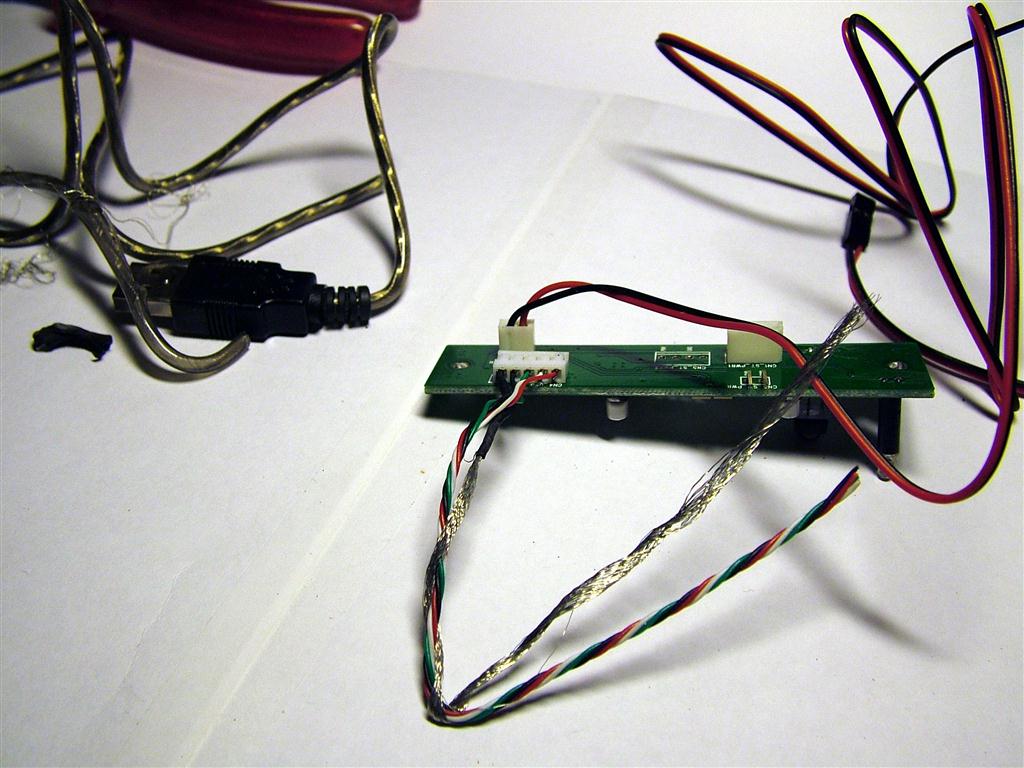

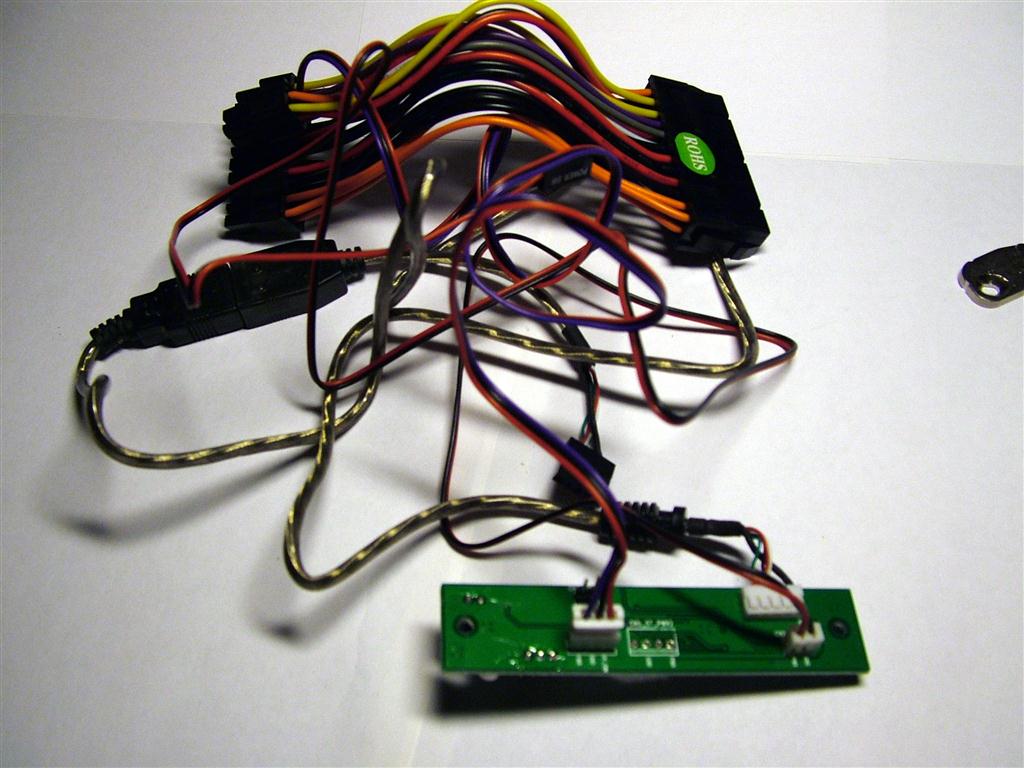

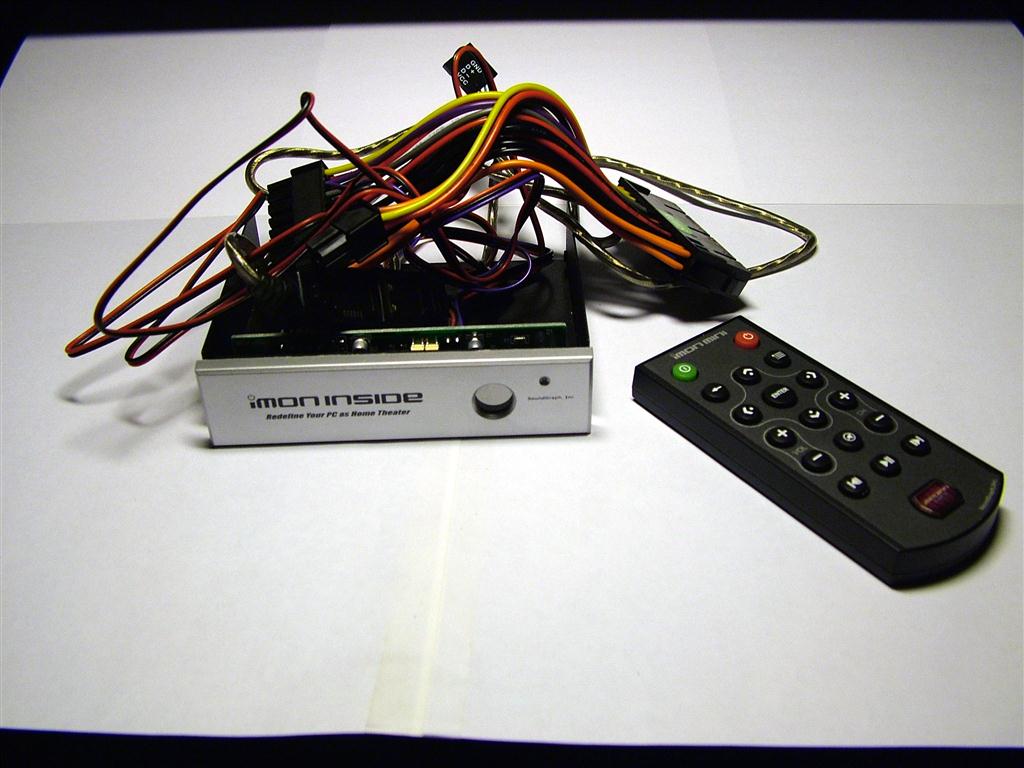

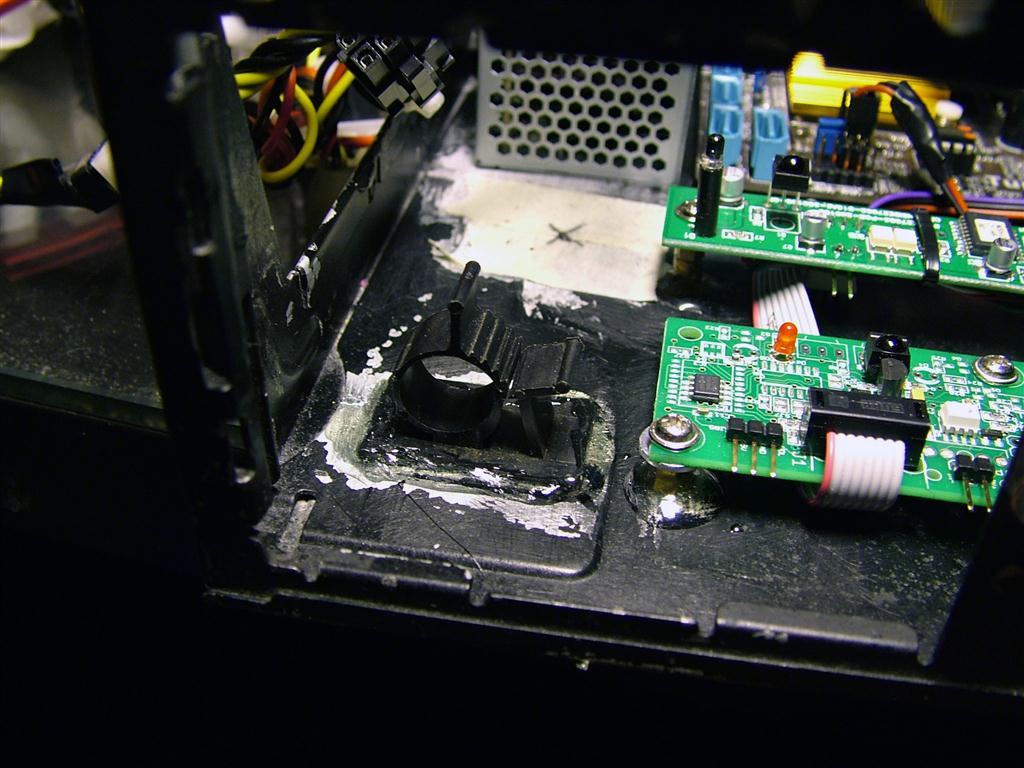

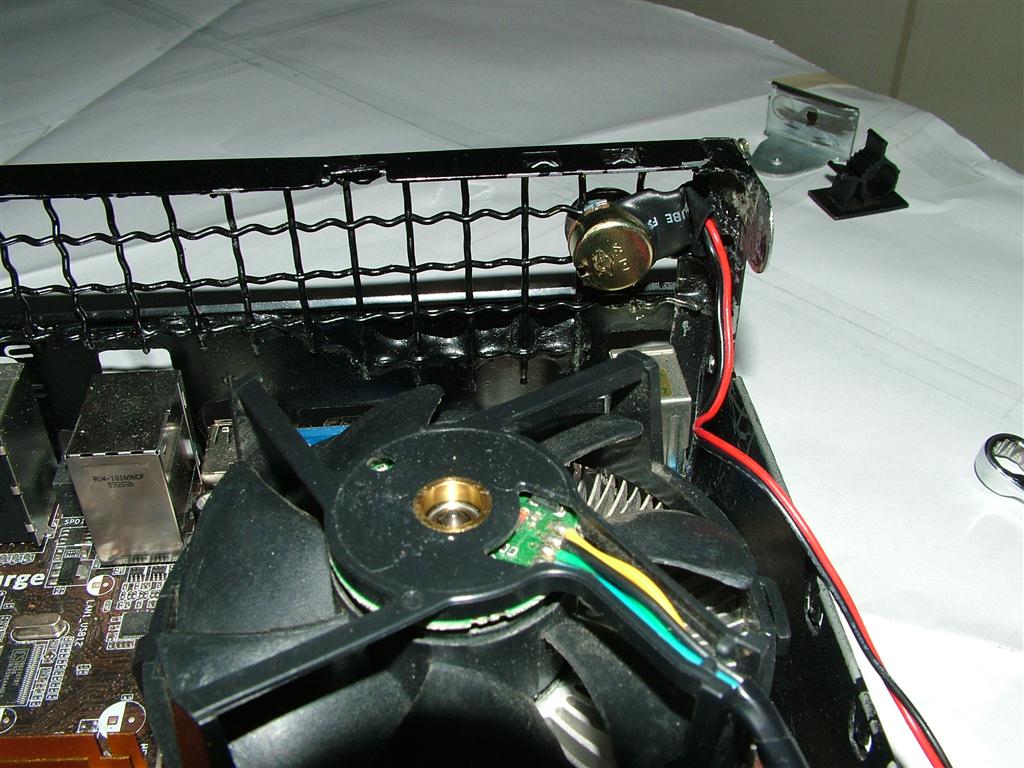

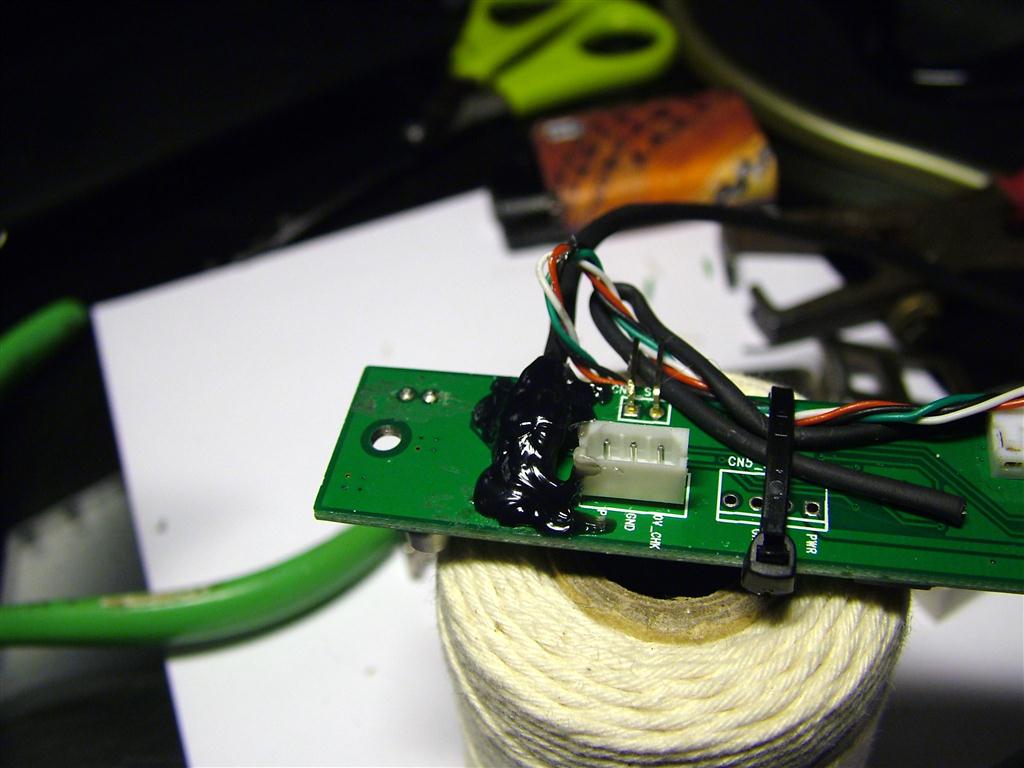

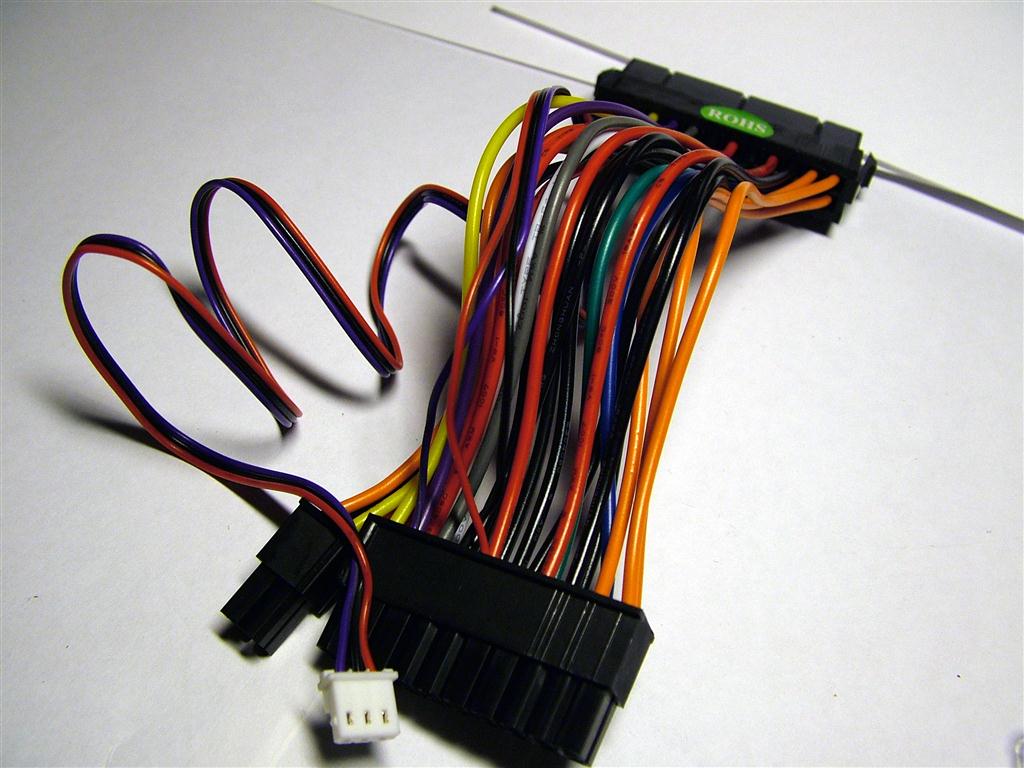

Vaktmester'n Skrevet 5. februar 2011 Forfatter Del Skrevet 5. februar 2011 Fredags...ehh lørdags update... IR mottakere. Den til venstre er en Imon Inside Mini og den til høyre er en IRA-3. Jeg kjøpte først IRA-3. Dette er en universal IR mottaker og skal funke med omtrent hvilken som helst IR fjernkontroll. Den har også en funksjon for å starte opp PC'en fra standby via Wake on Lan. Jeg fikk ikke dette wake on lan greiene til og funke så jeg skaffet meg en Imon Inside. Denne kobler seg inn på hovedkort kontakten og kan starte PC'en fra standby. Dessverre så funker ikke Imon så bra med programmer som EventGhost og LM Remote Keymap så jeg ender opp med og bruke begge to Imon Mini til å starte PC'en og IRA-3 til og kontrollere den. På Imon kontrollen følger det med en sak man kobler mellom hovedkortet og PSU. Denne blir for stor og klumpete så jeg kutter ledningene og kobler dem på den orginale hovedkort kontakten. Her fjerner jeg unødvendige ledinger fra Imon mottakeren. USB kan ikke demonteres så kutter den og sparer noen cm. i tilfelle jeg trenger den en dag. Fant ut at gitteret på baksiden var et glimerende sted og feste viftekontrollen. Er ikke så ryddig lengere med alt det nye stasjet Best å rydde opp litt... Lager et felles strøm uttak... Prøve montering av DVD-spilleren. Det går akkurat. Har flasha spilleren med RPC1 rom (sonefri). Dessverre blir det en en ganske stor glippe rundt DVD-spiller og front dekslet. Er ikke helt sikker på hva jeg skal gjøre med det enda. Har merka opp hvor jeg skal bore hull til skruefester til IR mottakerene og hvor jeg skal jevne ut bunnen. Limer fast avstand "klosser". Tanken er å lodde av IR diodene og skjøte dem med ledninger sånn at jeg kan ha dem i fronten Har brukt mye tid på å konfigurere Logitech Harmony fjernkontrollen, men fikk det til å funke til slutt. HTPC'en kan nå startes med fjernkontroll. Er ikke fornøyd med hvordan den fungerer i XBMC enda, men med litt finpussing i EventGhost så tror jeg det blir bra. En video av fjernkontroll oppsettet. Ett trykk og alt starter opp http://www.youtube.com/watch?v=wro67XEAIws Kommentartråd Lenke til kommentar

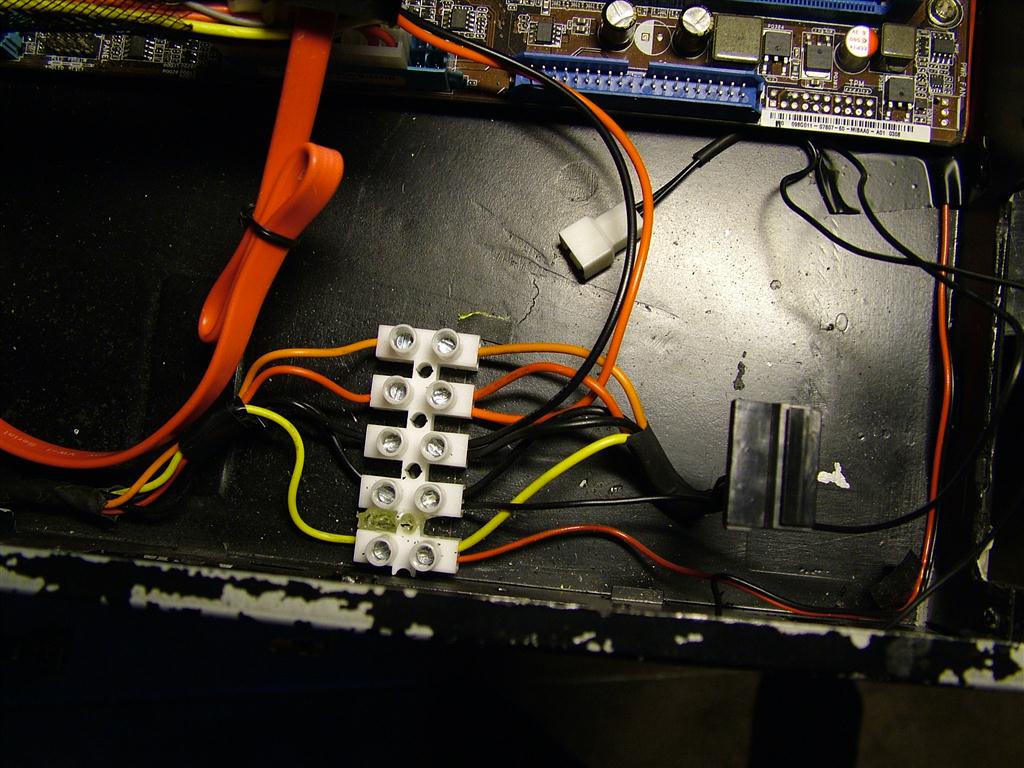

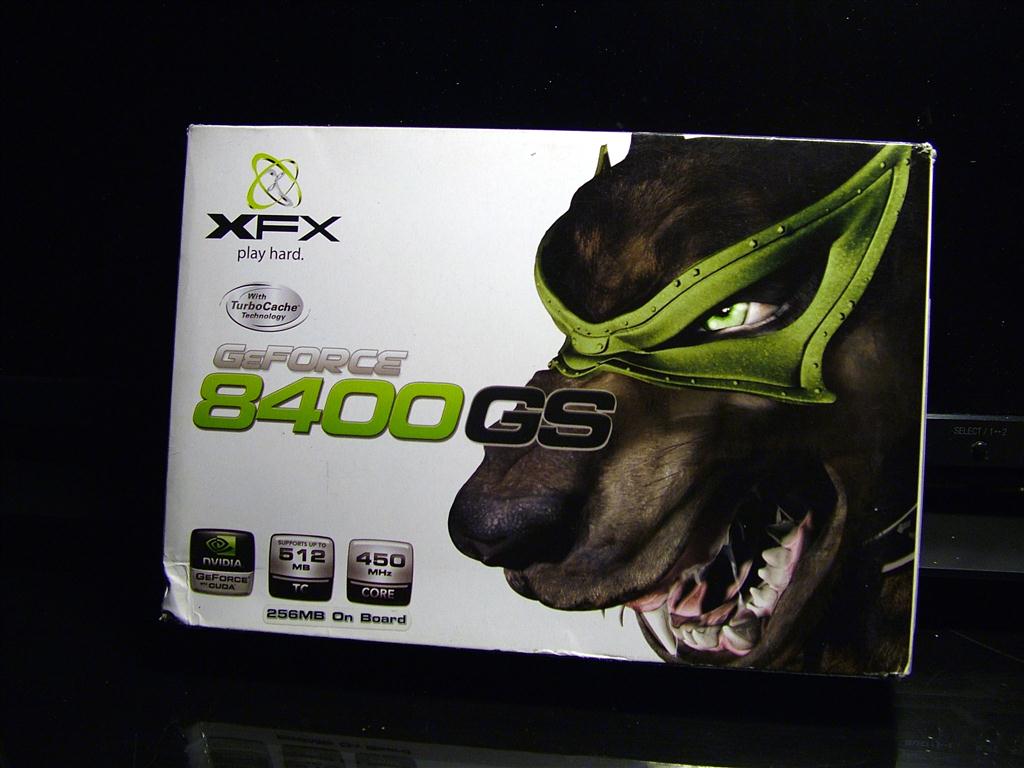

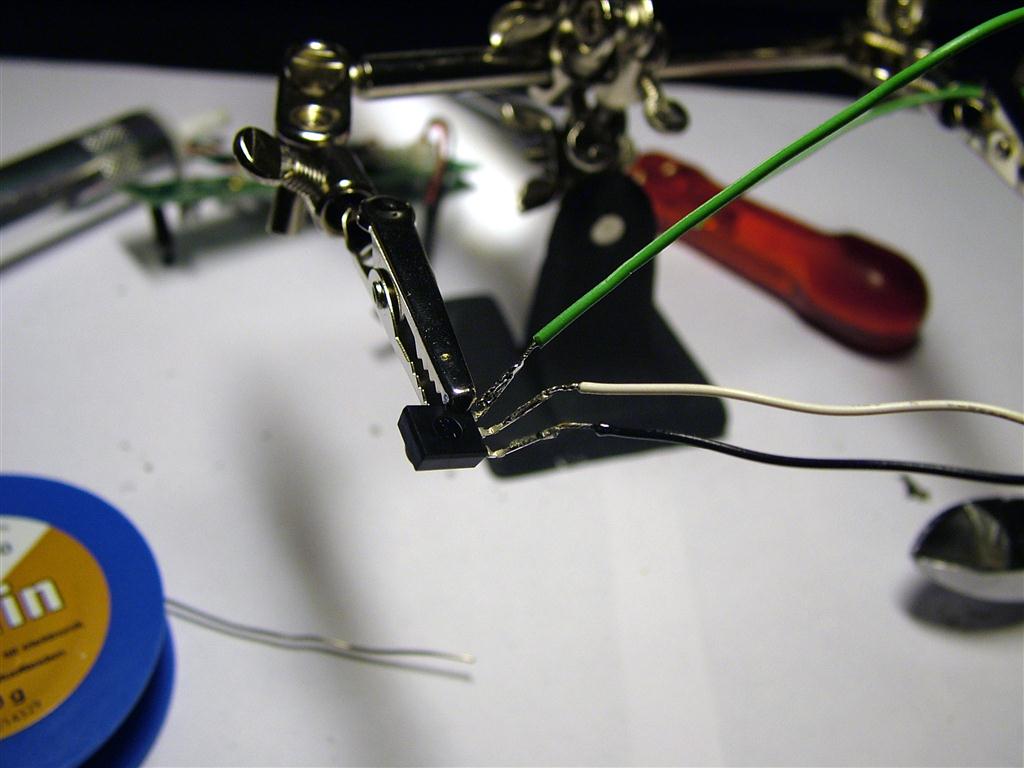

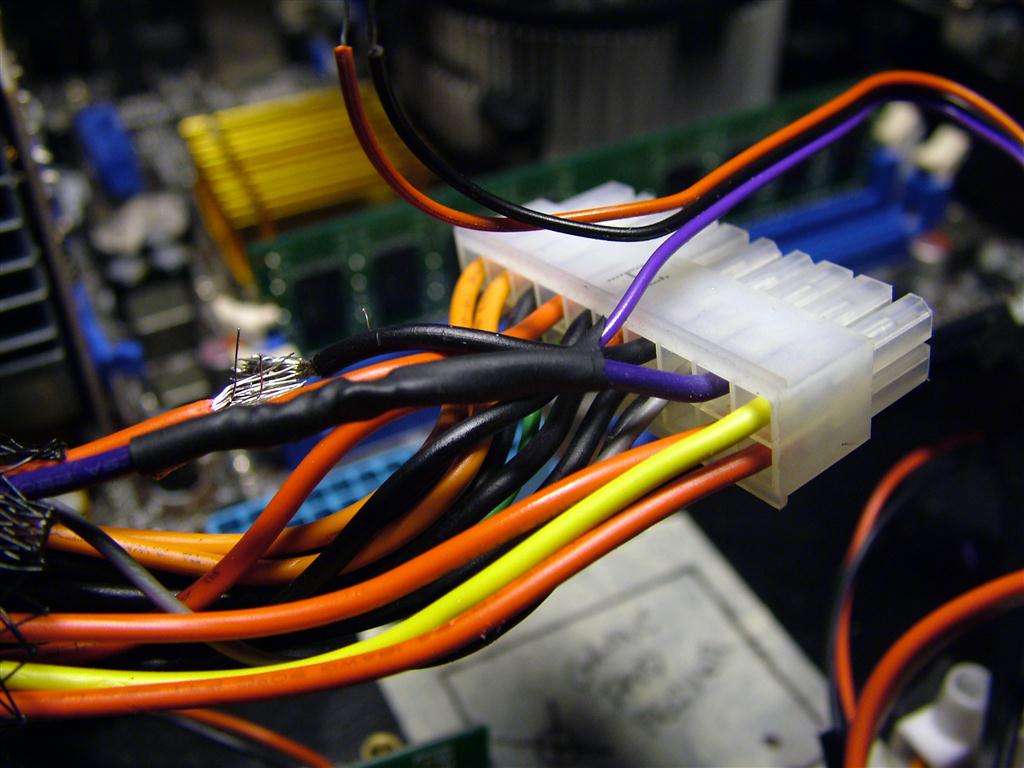

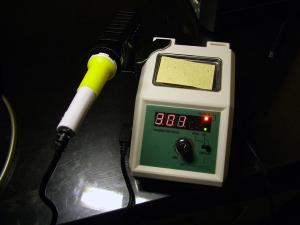

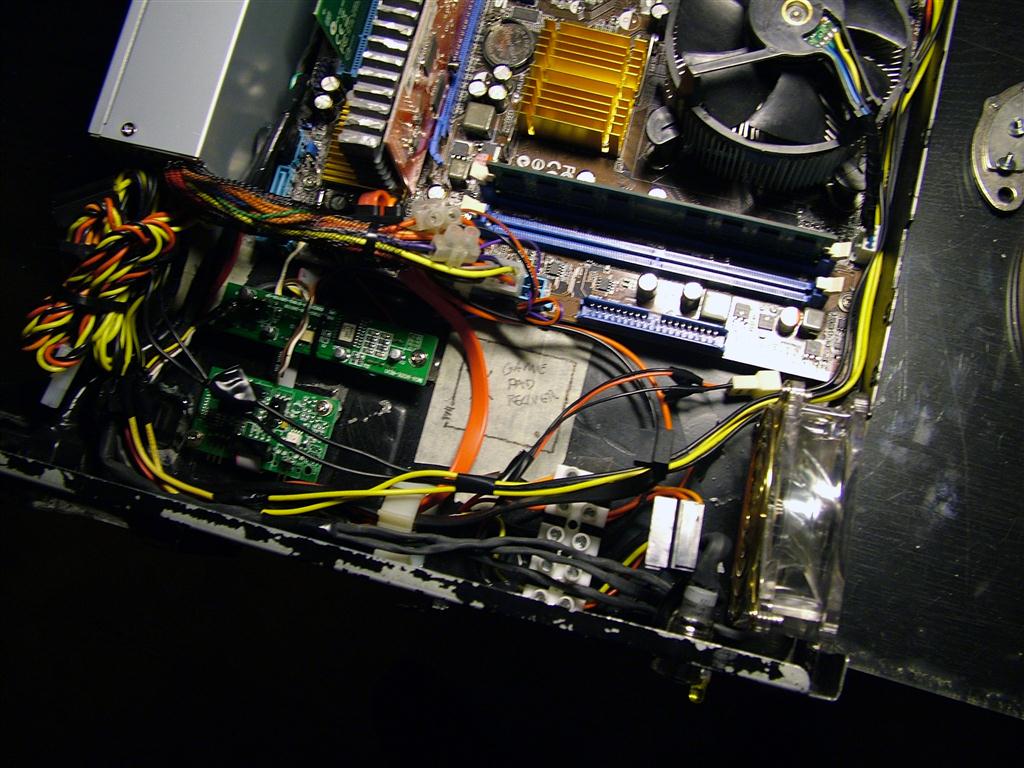

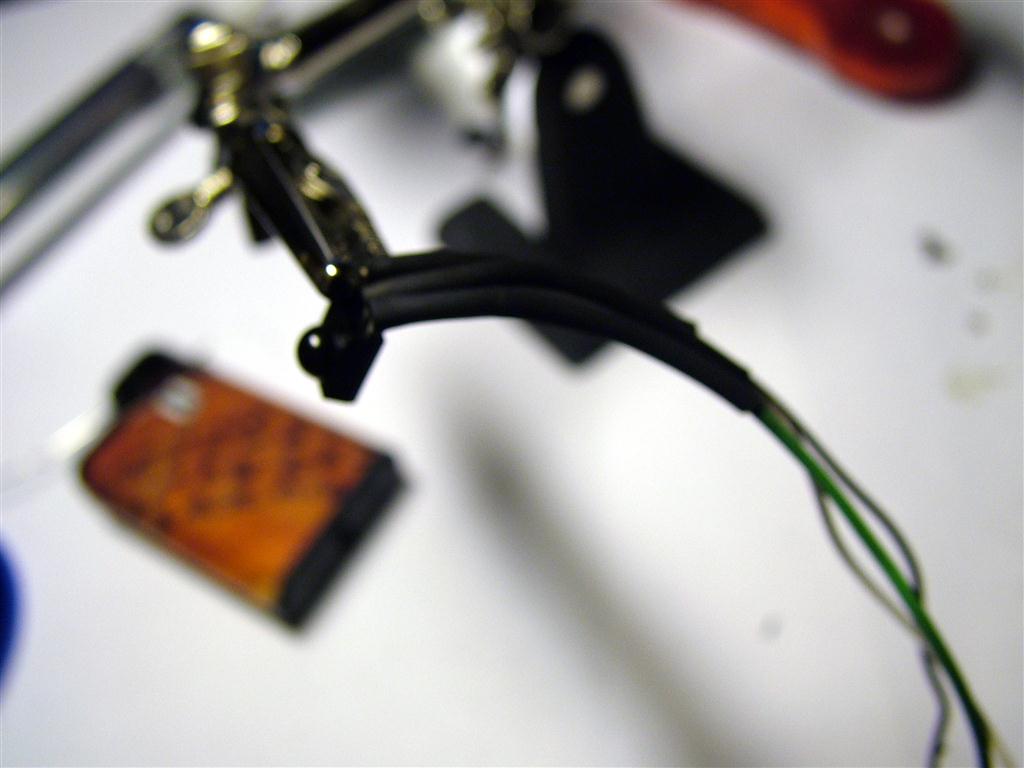

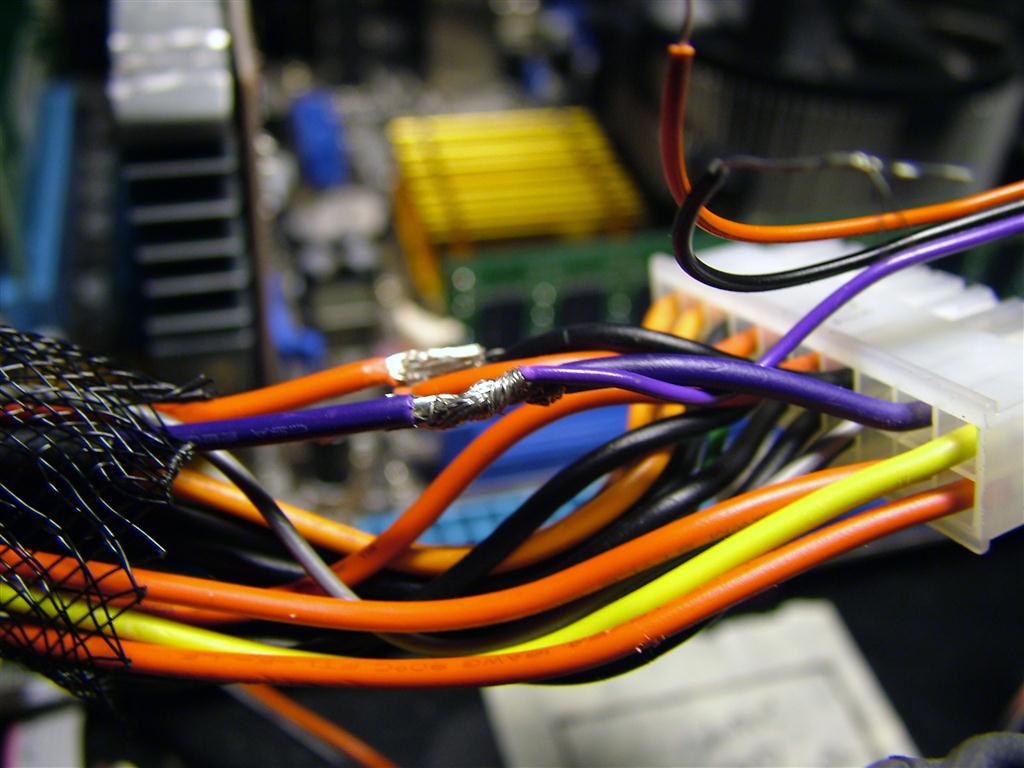

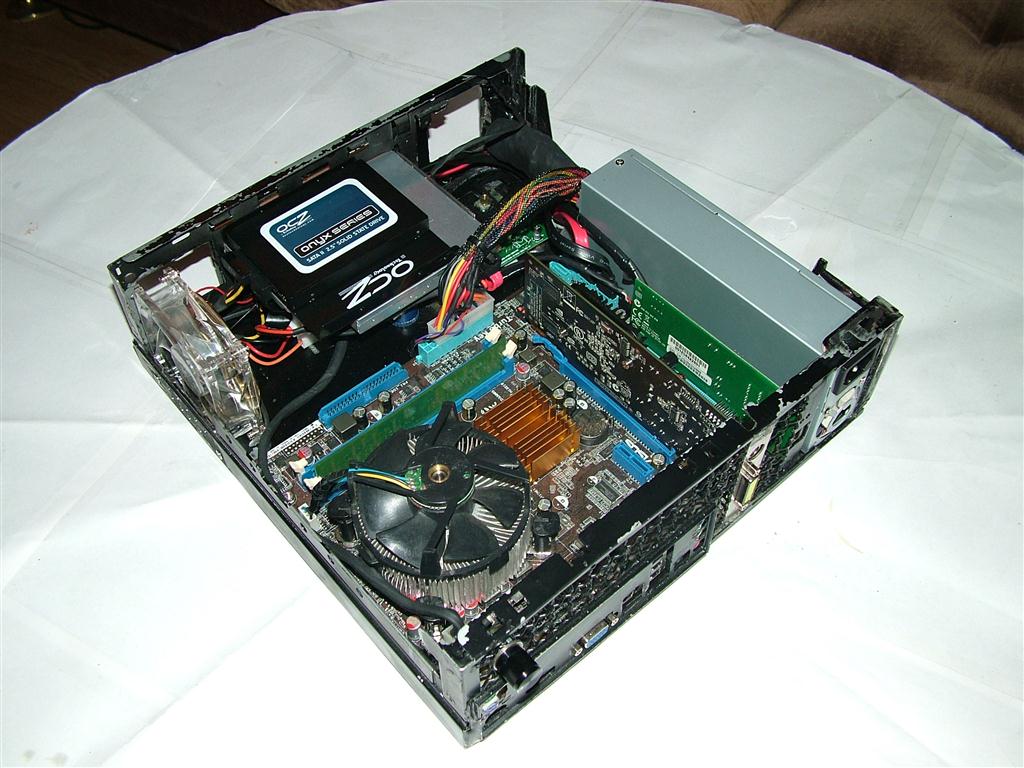

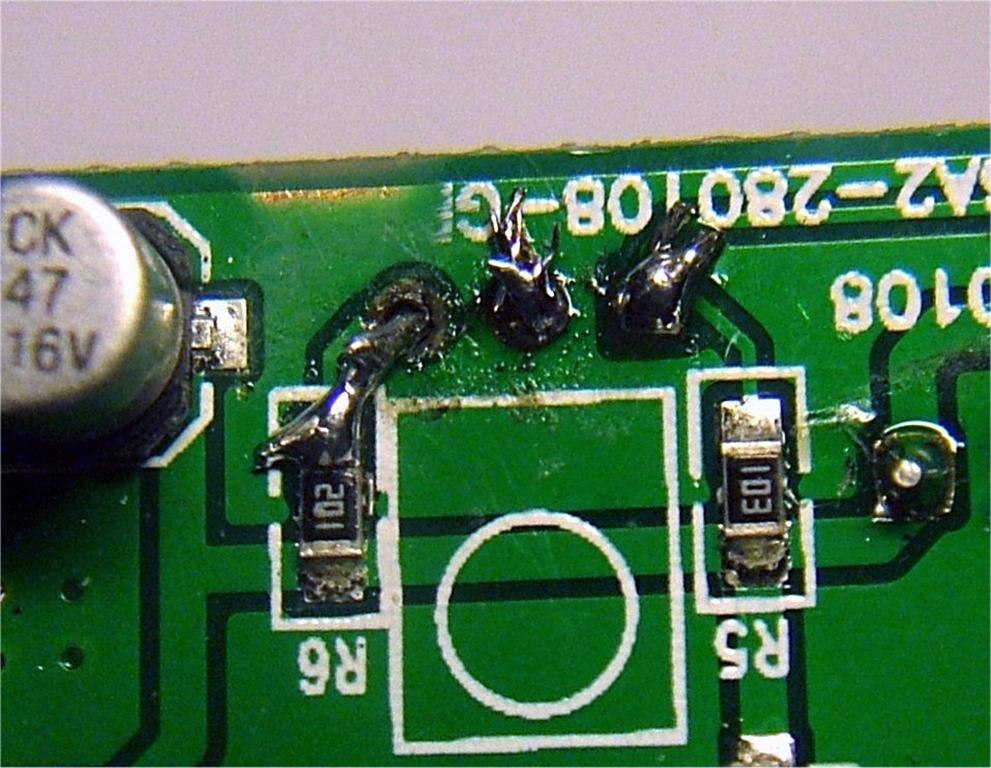

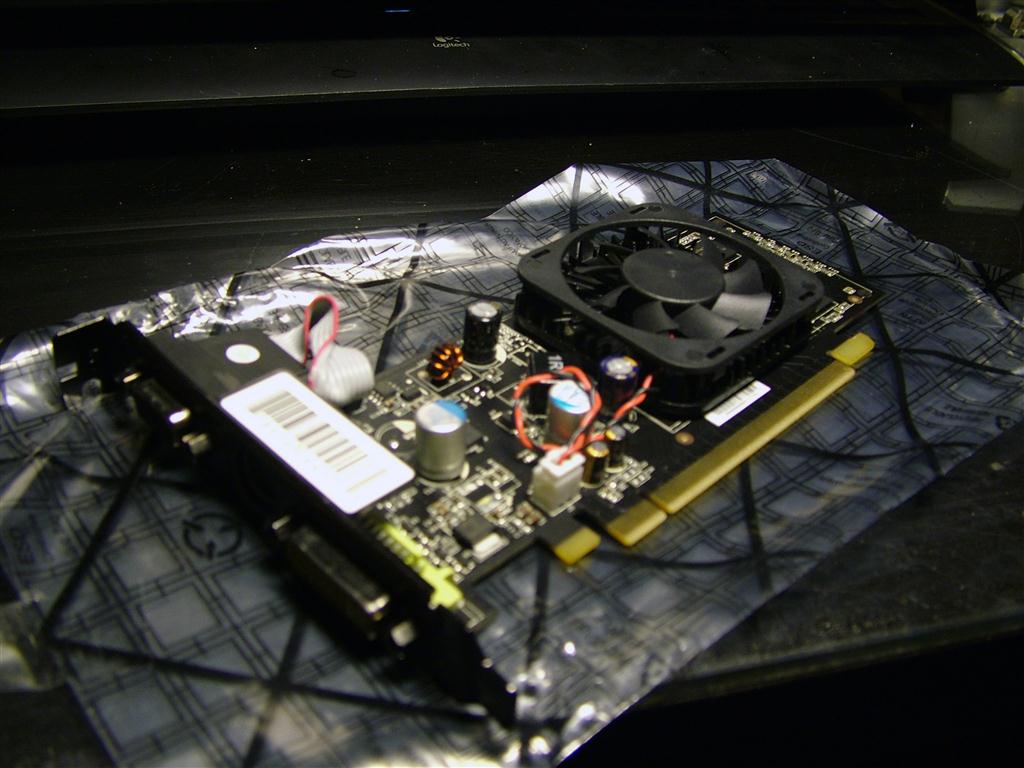

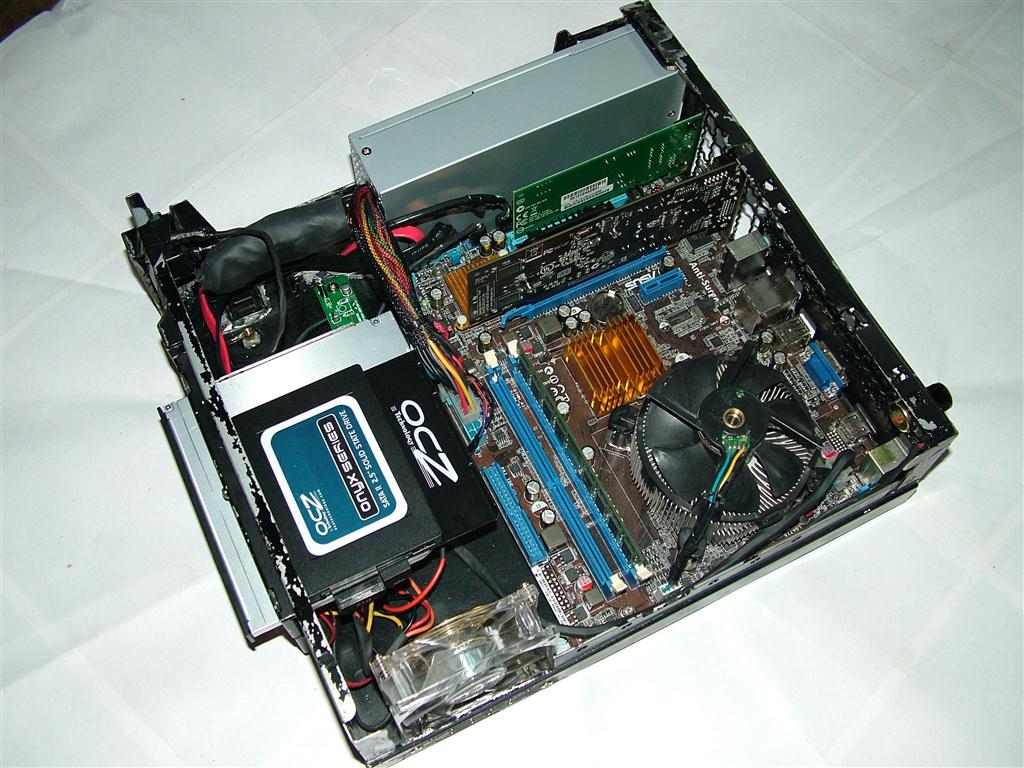

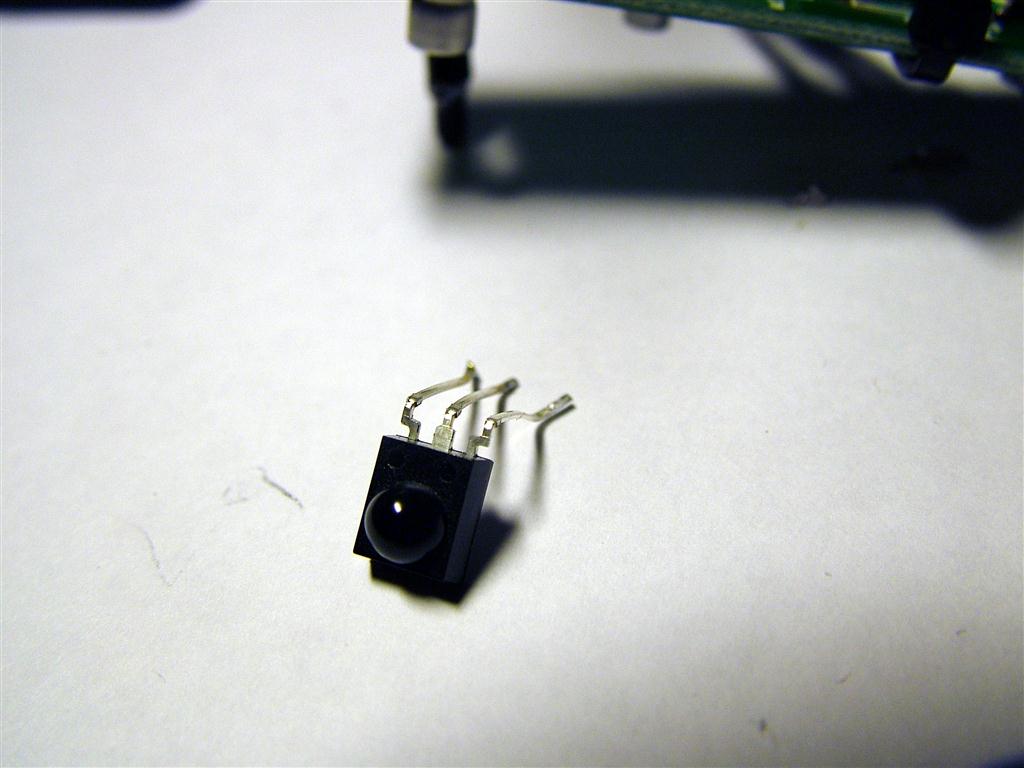

Vaktmester'n Skrevet 10. mars 2011 Forfatter Del Skrevet 10. mars 2011 Update... Nå er det en stund siden jeg har skrevet om prosjektet. Siden sist har jeg skaffet meg en ny loddebolt (den gamle streika) så nå kan jeg få litt orden på kabelrotet. Jeg har også fått et XFX Geforce 8400 GS 512MB som jeg kjøpte på Ebay. Dette kortet har en veldig bråkete vifte så denne må byttes ut. Sånn ellers funker kortet utmerket i Linux og det ser ut som jeg har blitt kvitt problemmene med video tearing. Nå har jeg lagt inn Ubuntu 10.10 og tweaket det litt. Å bytte ut Windows med Linux gikk stort sett smertefritt bortsett fra fjernkontroll oppsett. LIRC er såvidt jeg vet eneste fjernkontroll oppsett program til Linux. LIRC suger, men jeg har fått det til og funke greit nå. Med litt finpussing så blir det nok bra. Det fine er at jeg bare trenger den ene IR mottakeren. Oppstartstiden med Linux er helt syk (spesielt med SSD disk). HTPC'en har aldri startet opp fortere enn nå Har jobbet litt med ledningene i kassa. Her lodder jeg inn ledningene til Imon IR mottakeren til hovedkort kontakten fra PSU. Her modifiserer jeg Imon mottakeren. Lodder av IR dioden og setter den på ledninger. Jeg trenger nå og koble den til USB så det er bra jeg sparte av de USB kablene. Jeg skal ærlig innrømme at jeg er amatør på lodding. Jeg ødla det ene loddepunktet på kretskortet og måtte jukse litt. Ser fælt ut, men funker bra Har borret hull i siden for vifte. Disse hullene kommer til og bli nesten usynlige når kassa blir pusset ned og lakkert. Den nye PSU'en er lengere så jeg måtte flytte PSU feste. Jeg moddet feste litt i samme slengen. Her er et par oversiktsbilder slik prosjektet ser ut nå. Kommentartråd Lenke til kommentar
