[LØST] Enkel spenningsdeleroppgave..

[baBuShKa]

Hei. JEg har nå rablet over 3-4 sider i kladdeboken uten noe hell..

Oppgaven sier ca: Ikke-ladde spenningen i spenningsdeleren er 8V.

Den minste ladningen resistoren er koblet til deleren er 3.6k ohm.

Når deleren er ladd, Vo skal ikke gå under 7.5V.



a) Design kretsen for å møte de riktige spesifikasjonenene og finn R1 og R2.

Jeg kom frem til at R1 = 4*R2 ved å bruke Vs-Vo = Vs* R1/(R1+R2)



Ca slik.. Boken er på engelsk, så jeg får ikke oversatt 100% riktig. Ofte mansitter i en halv time og prøver å tolke hva oppgaven handler om..

EGentlig en sykt enkel oppgave, men jeg kommer av en eller annen grunn ikke til en løsning :s



Fasiten sier:

300 og 1200 ohm

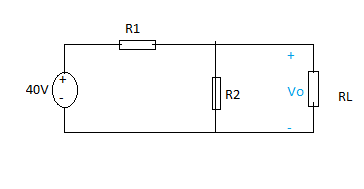

HEr er bilde av kretsen:

Endret 10. oktober 2010 av baBuShKa

[BigJackW]

http://folk.ntnu.no/kirkevol/lf/kretstekn/losning_03.pdf



Les oppgave 2. Ligner på din oppgave, bortsett fra andre tall.

[baBuShKa]

YESSS!

Endelig..

Har brukt disse formlene maange ganger og prøvd de om hverandre, men kom aldri til løsningen. Ser at jeg har kommet nesten frem til målet hele tiden uten å lykkes. Tusen takk for linken!

Skummelt lik oppgave..
