Veien til mitt første vannkjølingsett!

[doink]

Jeg har bygget mitt første vannkjølingset igår og startet systemet for første gang nå netopp. Tenkte å poste litt bilder her på forumet, da jeg har fått noen råd herfra i prosessen.



Utstyret jeg har er:



PSU: Corsair HX 1000

Kabinett: Cooler Master HAF X

Hovedkort: Gigabyte X58A-UD7

CPU: Intel Core i7 920

Ram: 6GB Corsair XMS3 2000Mhz - CL9

Skjermkort: XFX Radeon 5970 Black Edition

Harddisker:

80GB SSD Intel X-25-M

2x Westen Digital Caviar Black 640GB - Raid 0

DVD Brenner: Optiarc DVD RW AD-5240S

Lydkort: Asus Xonar DX 7.1 PCI-E

Tastatur: Logitech G19

Headset: Sennheiser PC360 G4ME

Mus: Mionix Naos 5000

Musmatte: Nova Killer

Skjerm: 24" Benq G2420HDB

Fan controller: Akasa AK FC-03

Kingston HyperX Ramvifte

OS: Windows 7 Home Premium 64-bit



Vannkjøling:

CPU: EK Supreme HF

GPU: EK 5970 FC waterblock

HK: Stock waterblock

Radiatorer: Swiftech 360 + 120

Fittings: Bitspower 3/8 - 1/2

Reservoir: XSPC 5,25" Bay

Hose: XSPC 3/8

Pumpe: Swiftech MCP355 med XSPC Acetal top

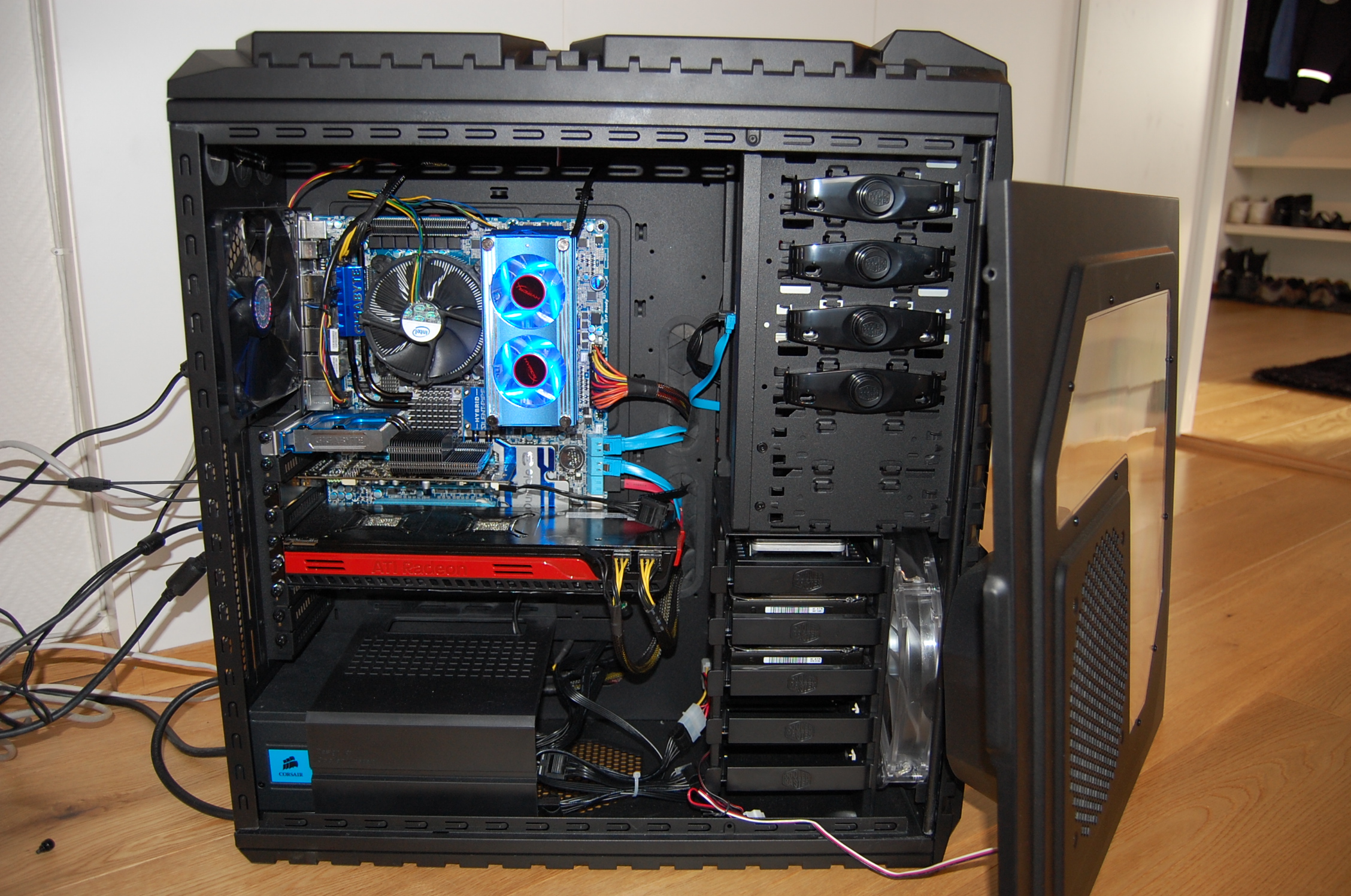

Her er bilde fra PC'en før jeg begynte å montere vannkjølingen

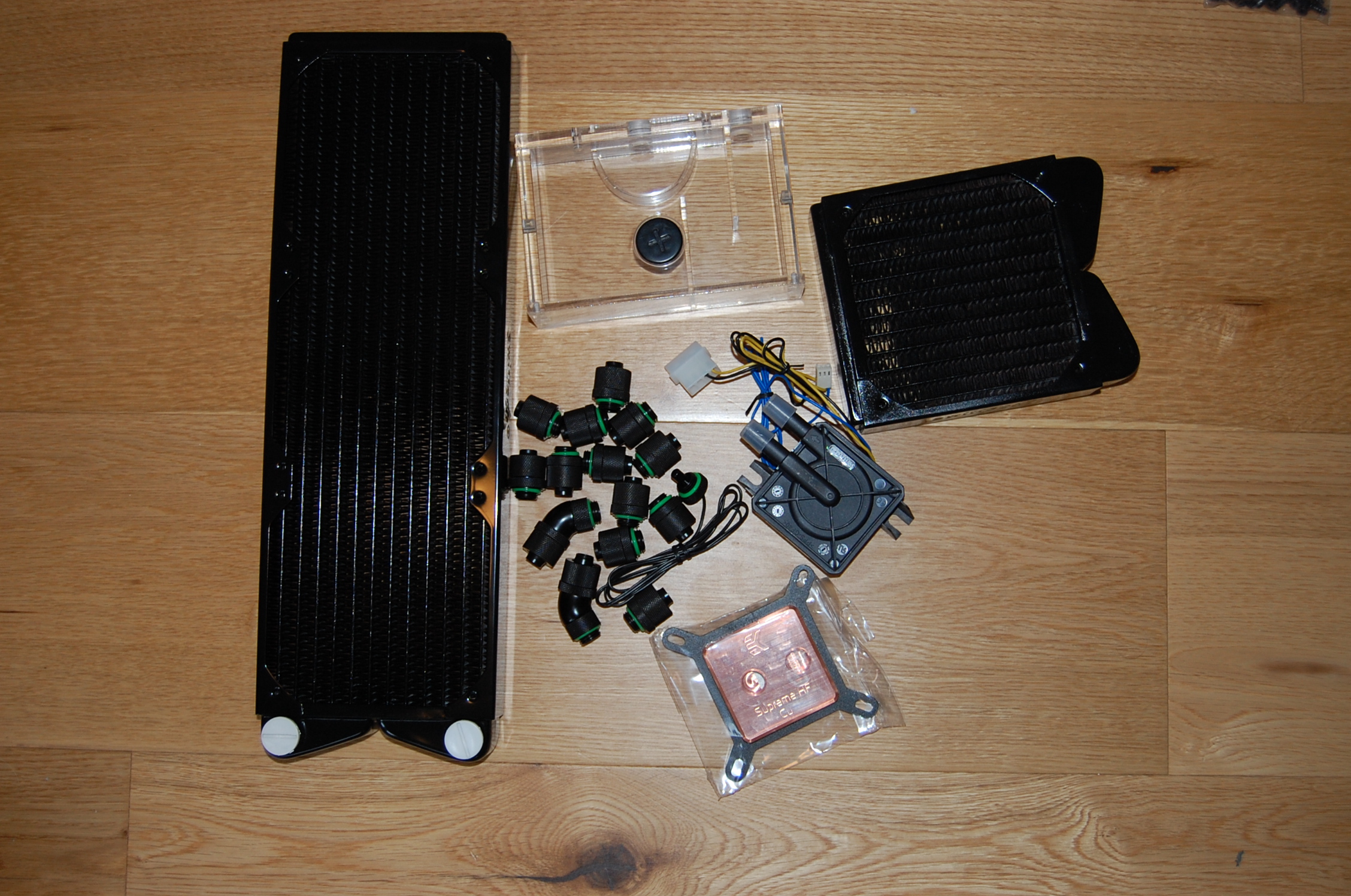

Noen av delene ankommet

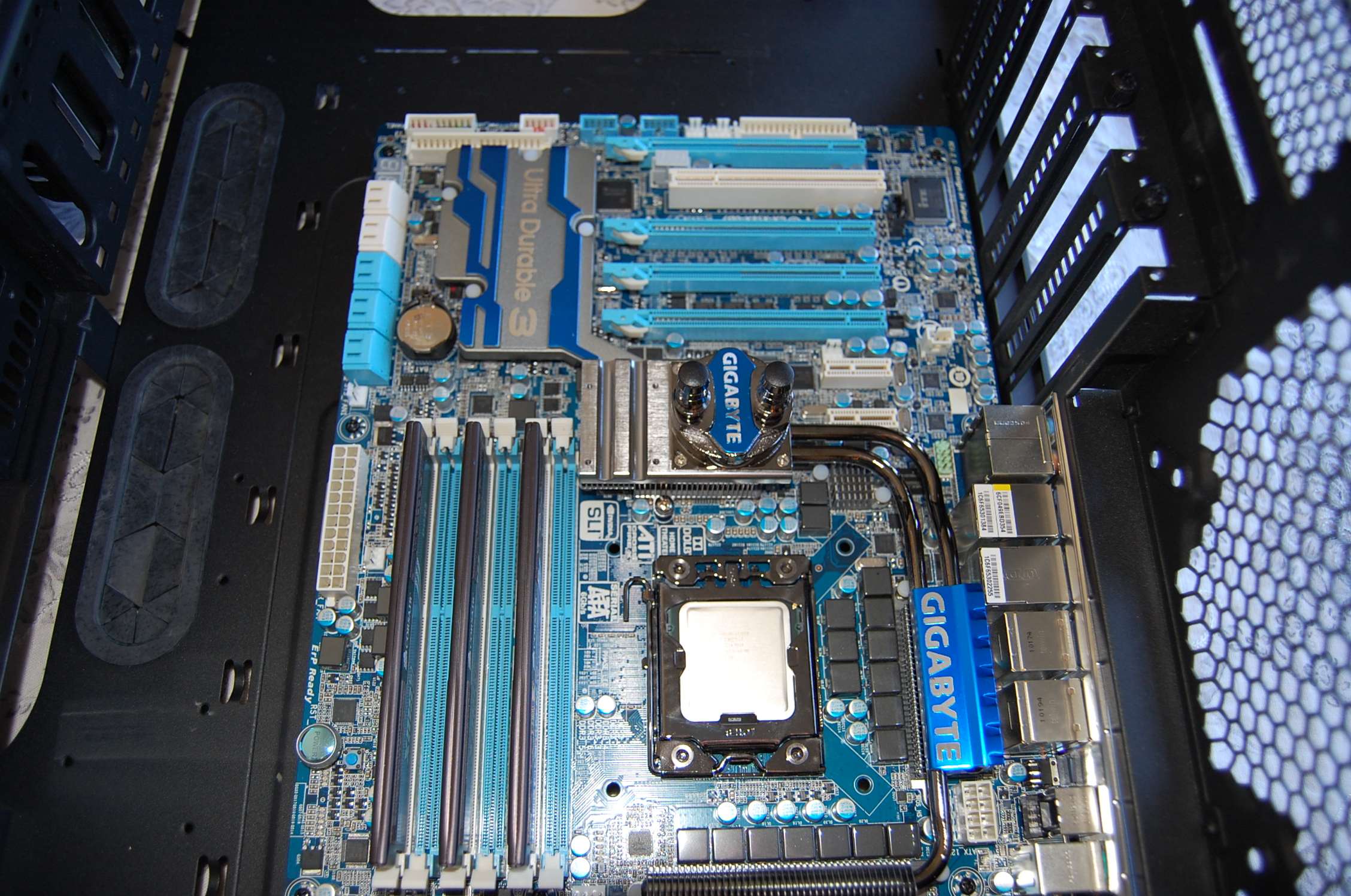

Hovedkort vannblokk montert

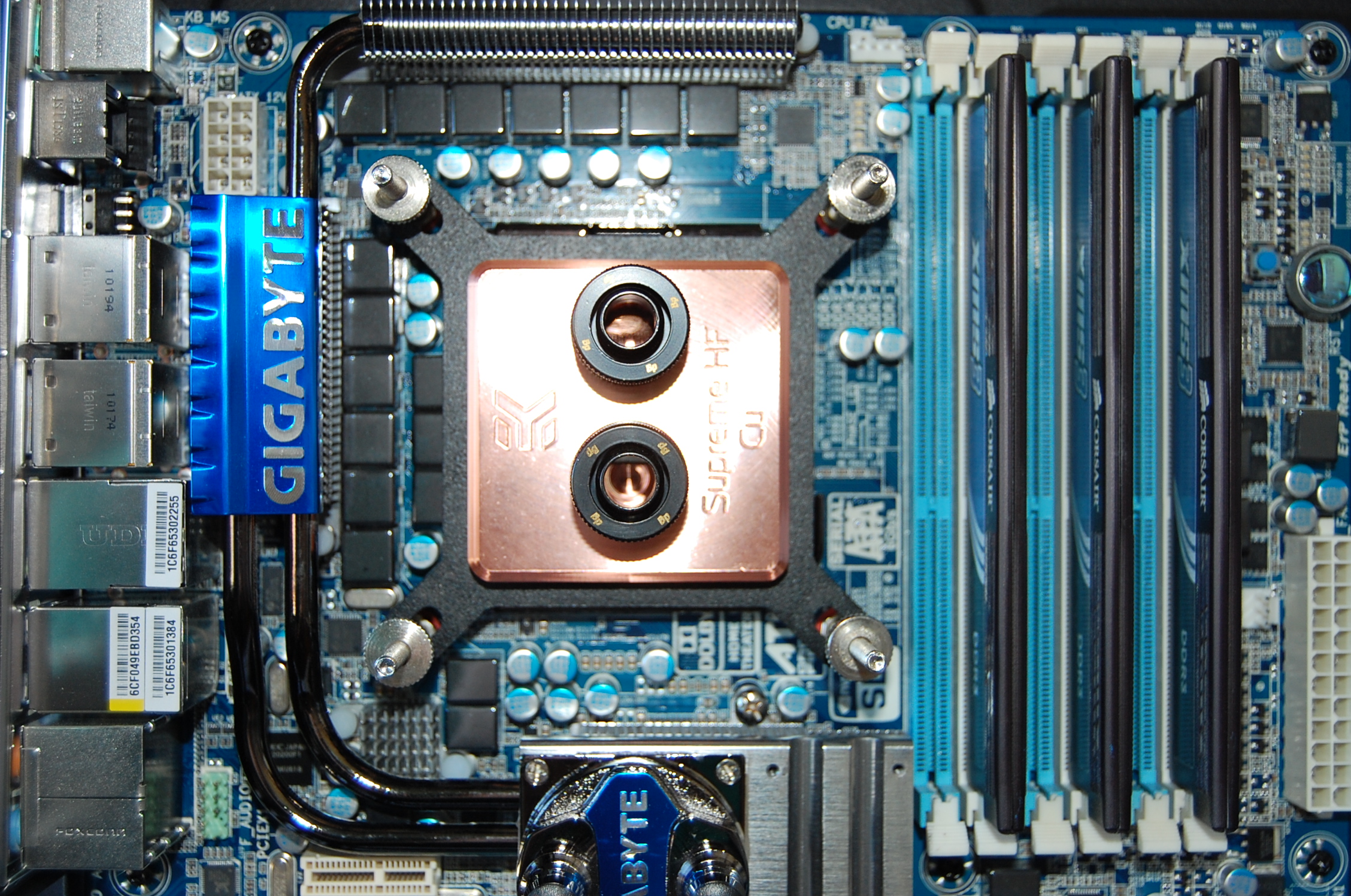

CPU blokk

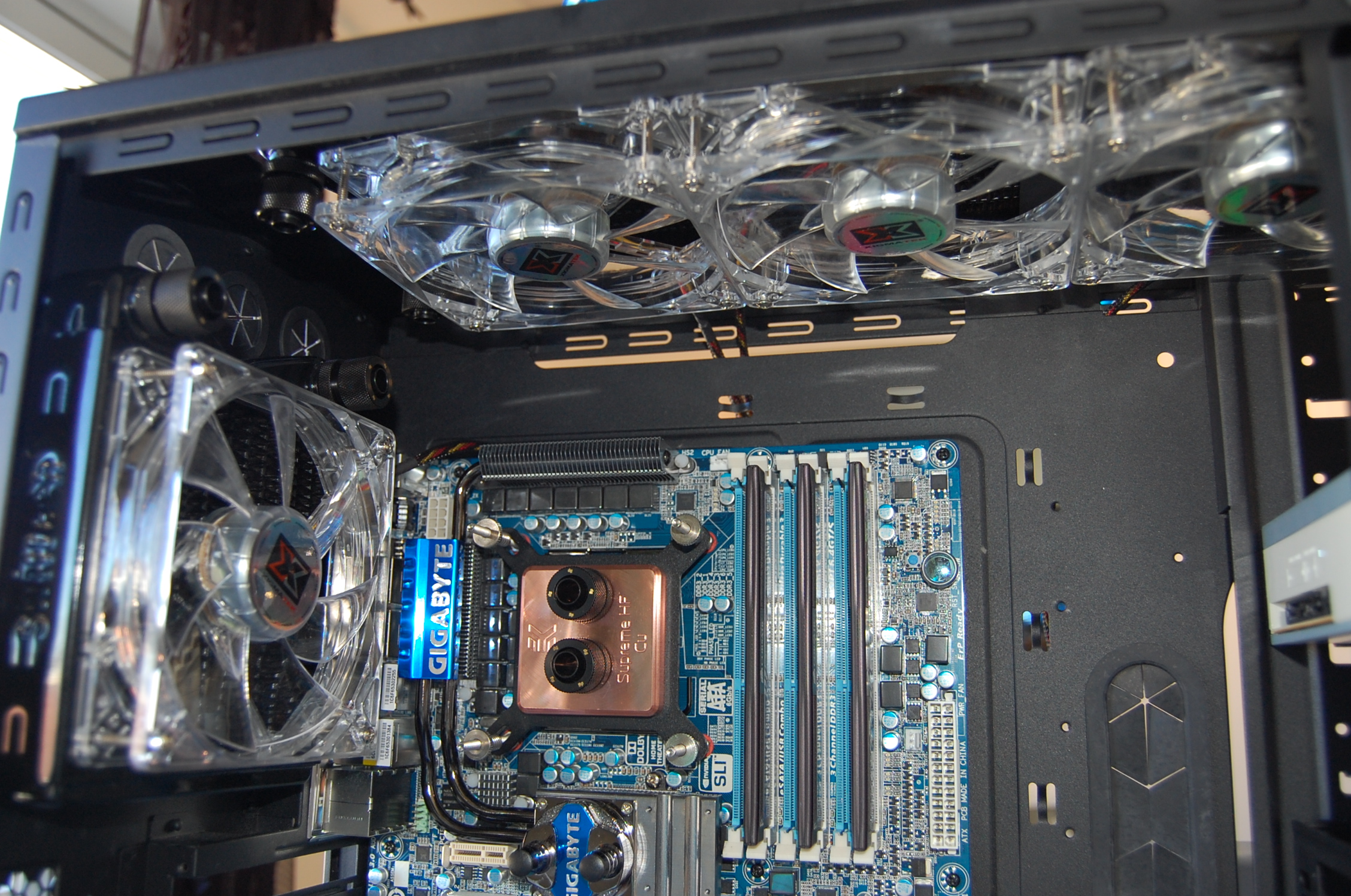

Radiatorer montert. 360 i toppen og 120 bak.

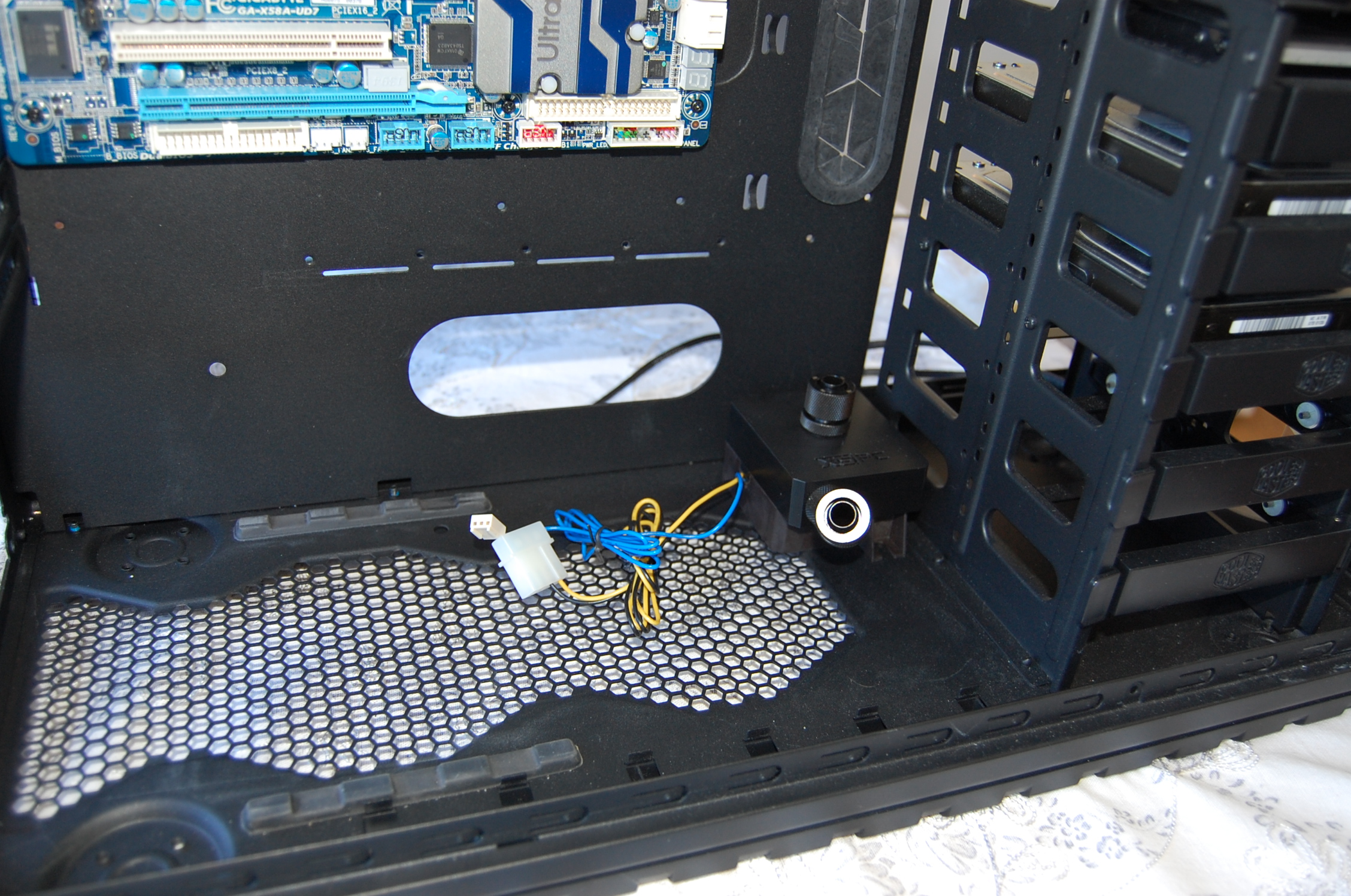

Pumpen ble satt i bånn av kabinettet

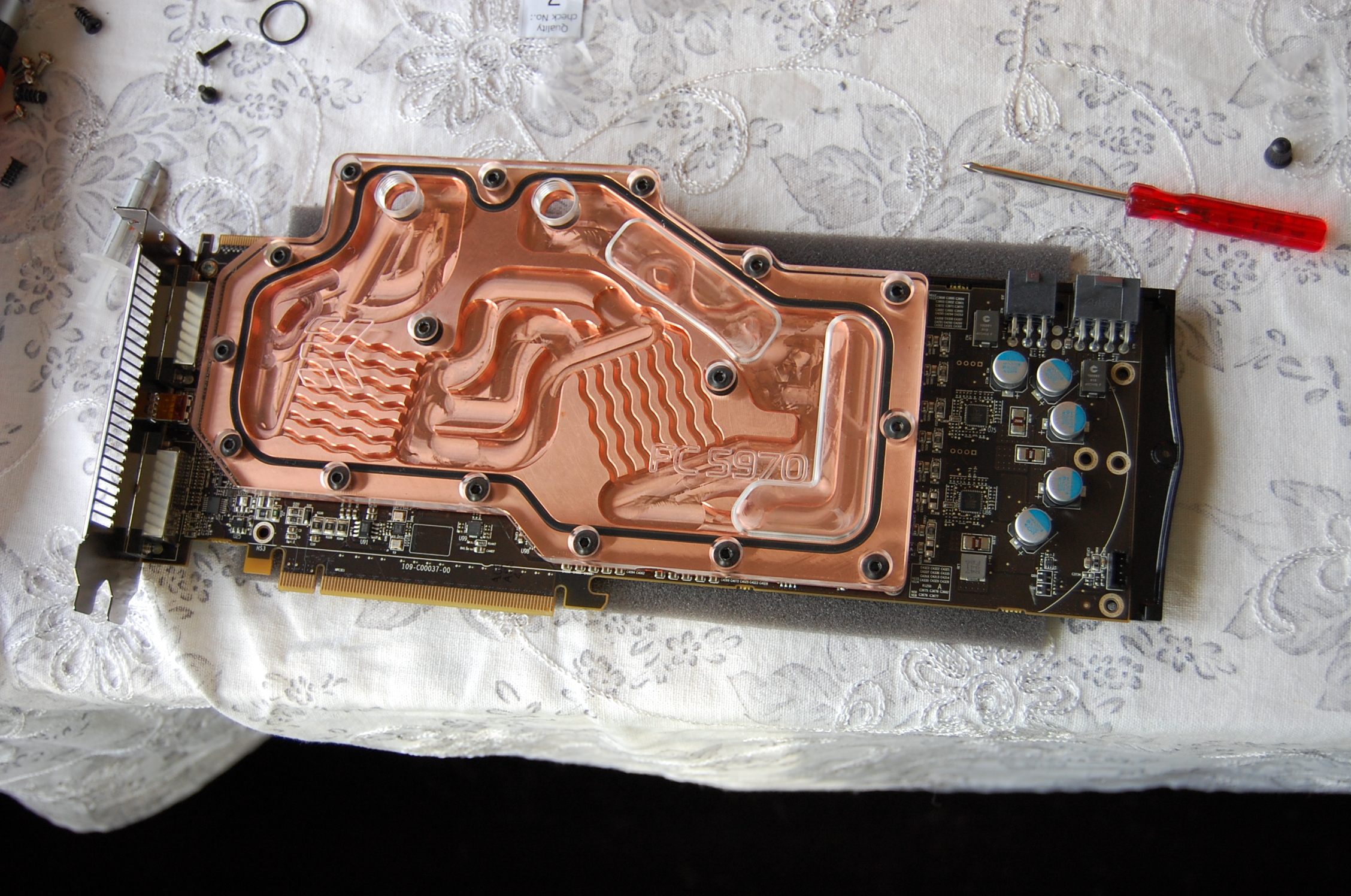

Der har vi fått fjernet den store viften og montert en koselig vannblokk

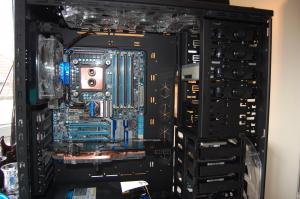

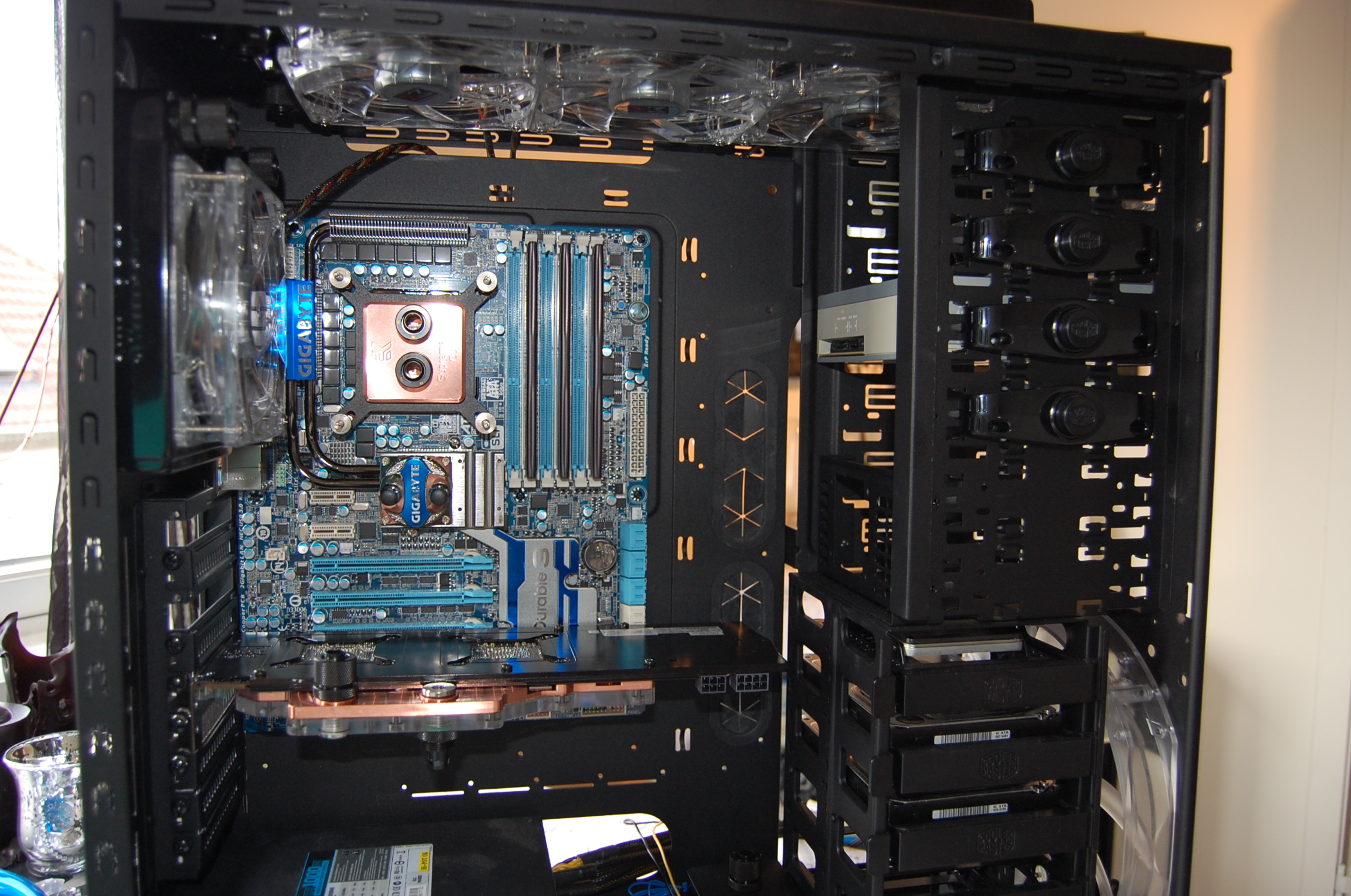

Skjermkortet er montert i kassa



Glemte å ta bilder under montering av reservoir og slanger da jeg ble ganske varm i hodet. Når jeg festet slangene og fant ut jeg ville kappe litt til, så var det utrolig hardt å få dem av igjen

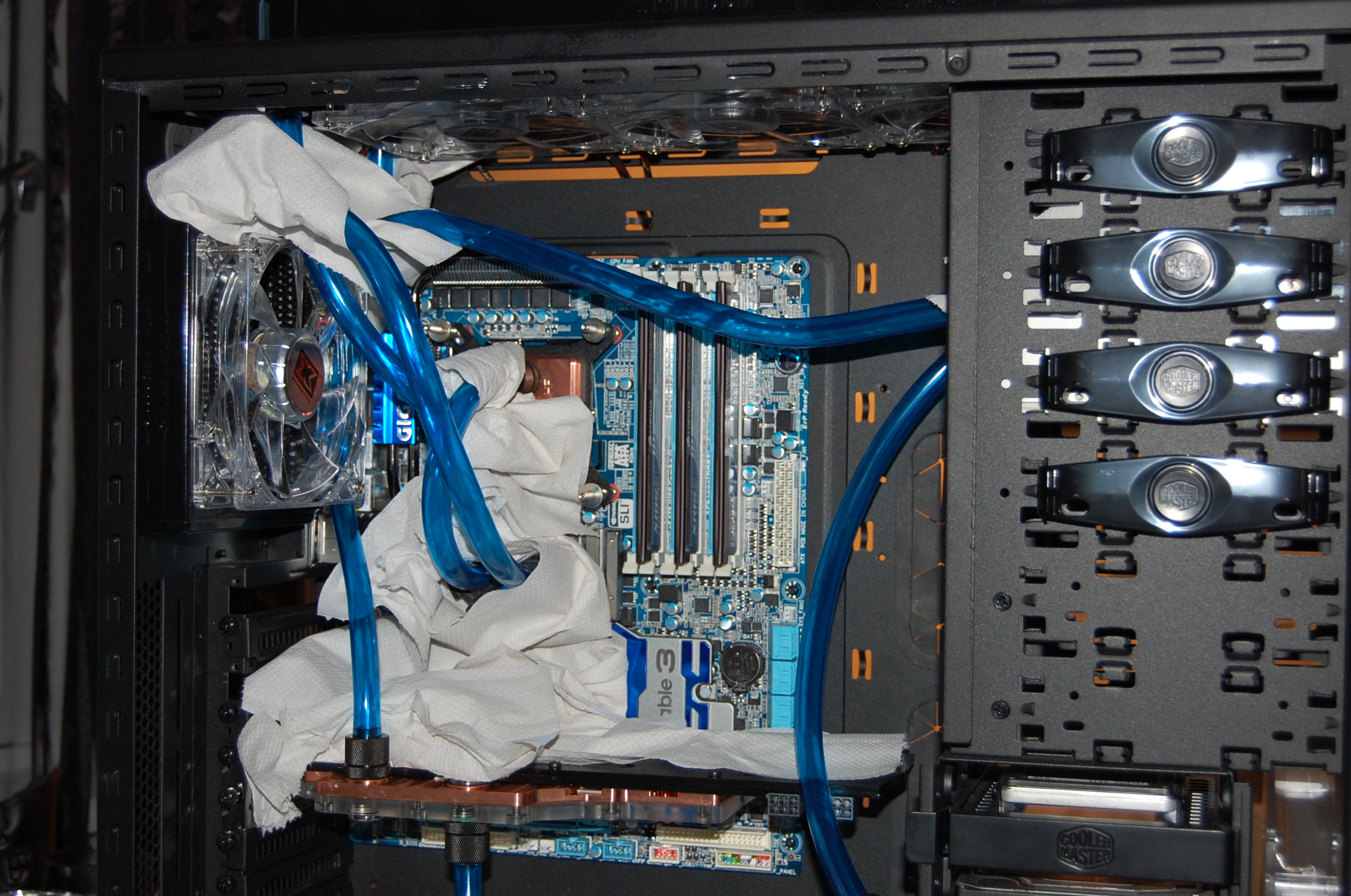

Alt er nå på plass og lekkasjetesten er igang





Loopen går: pumpe - gpu - 360rad - cpu - hovedkort - 120rad - reservoir - pumpe.

Mulig det finnes bedre løsninger enn den jeg valgte men det skal etter hva jeg har hørt være veldig marginalt.



Jeg fylte opp vanntanken og tippet kabinettet bakover slik vannet gikk ned i slangene og fylte opp tanken igjen.

Startet så pumpen til res var tom for vann og repeterte dette til systemet var fullt.

Beveget litt frem og tilbake til de store luftboblene var ute, fylte opp res og lot det stå over natten på leaktest. I morges var alle bobler ute av systemet og ikke en dråpe å se.



Jeg startet da opp systemet idag for å sjekke temperaturer.



På stock instillinger kjører CPU på ca 40 grader full load og rundt 34 idle. Rom temperatur er jeg usikker på, men det er nok ikke lavt iogmed at det er sommer ute.



GPU ligger på rundt 34 idle mot for ca 70 før og holder seg på ca 40 grader under full load i furmark på xtreme burntest mot for mellom 100 og 120 før.



Jeg kan si jeg er veldig fornøyd med resultatene. Overclocking kommer jeg til å sette meg ned med om noen dager. Jeg testet sånn smått at temp så ok ut ved moderat overclock. Cpu på 4ghz, 20x200 med det aller meste på auto. I prime95 på full load så var ikke temp over 55 grader. Får håpe jeg klarer en brukbar overclock etter hvert.



Det var akkurat så morro å bygge dette som jeg håpet på. Muligens får noen inspirasjon til å gjøre det samme



Har fått sleevet endel kabler, men venter på en bestilling for å sleeve resten av kablene som har farger.

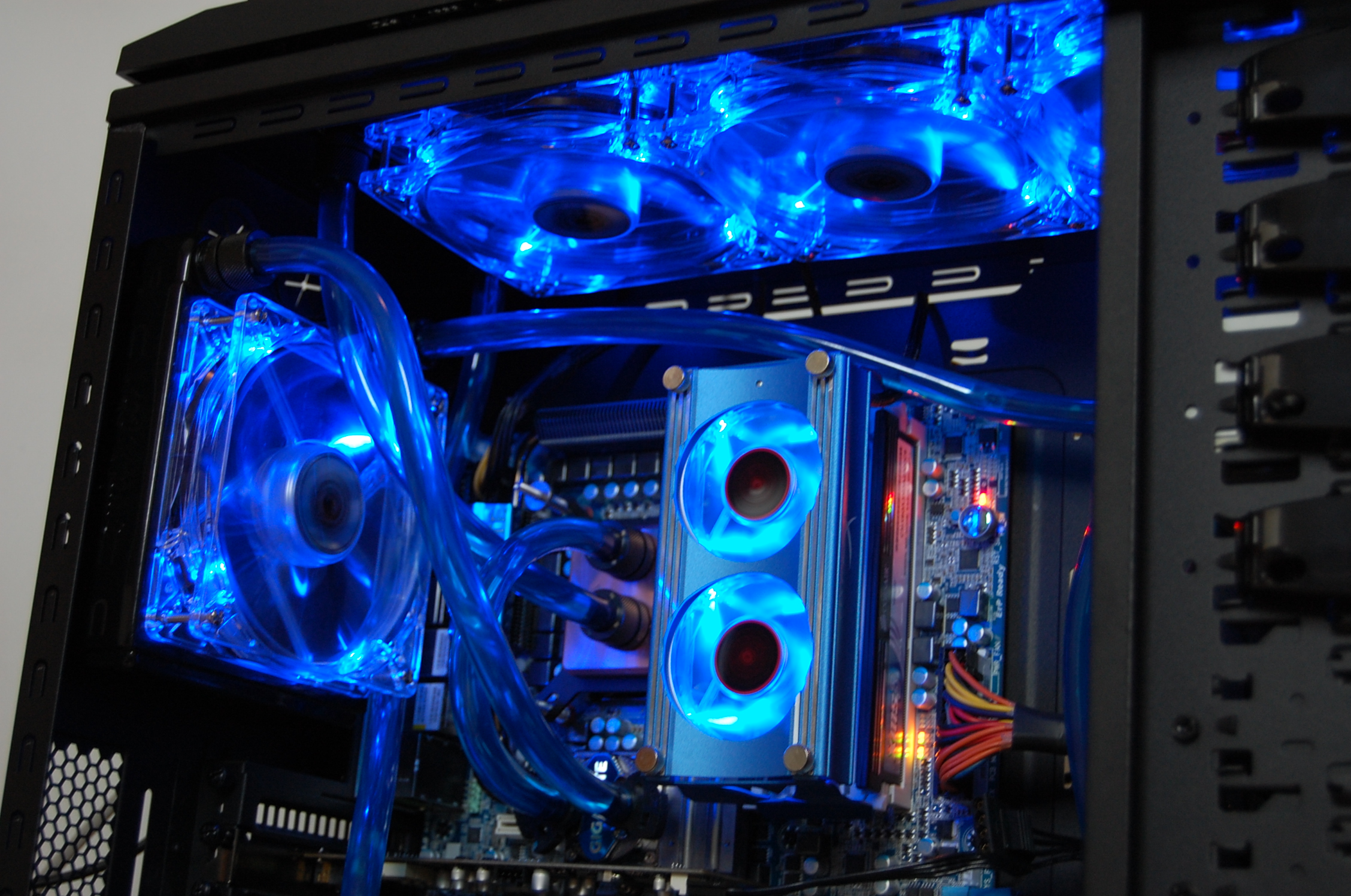

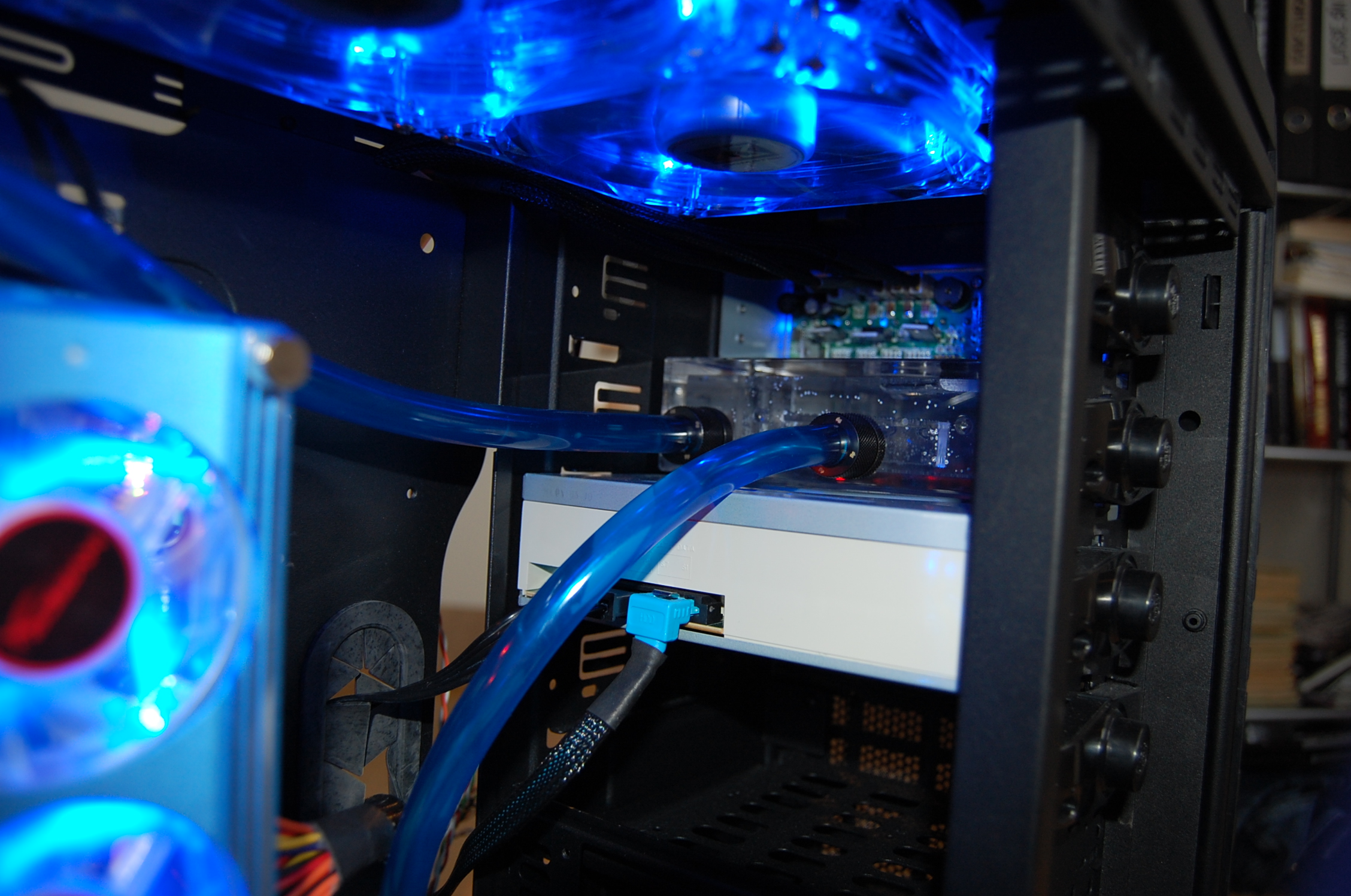

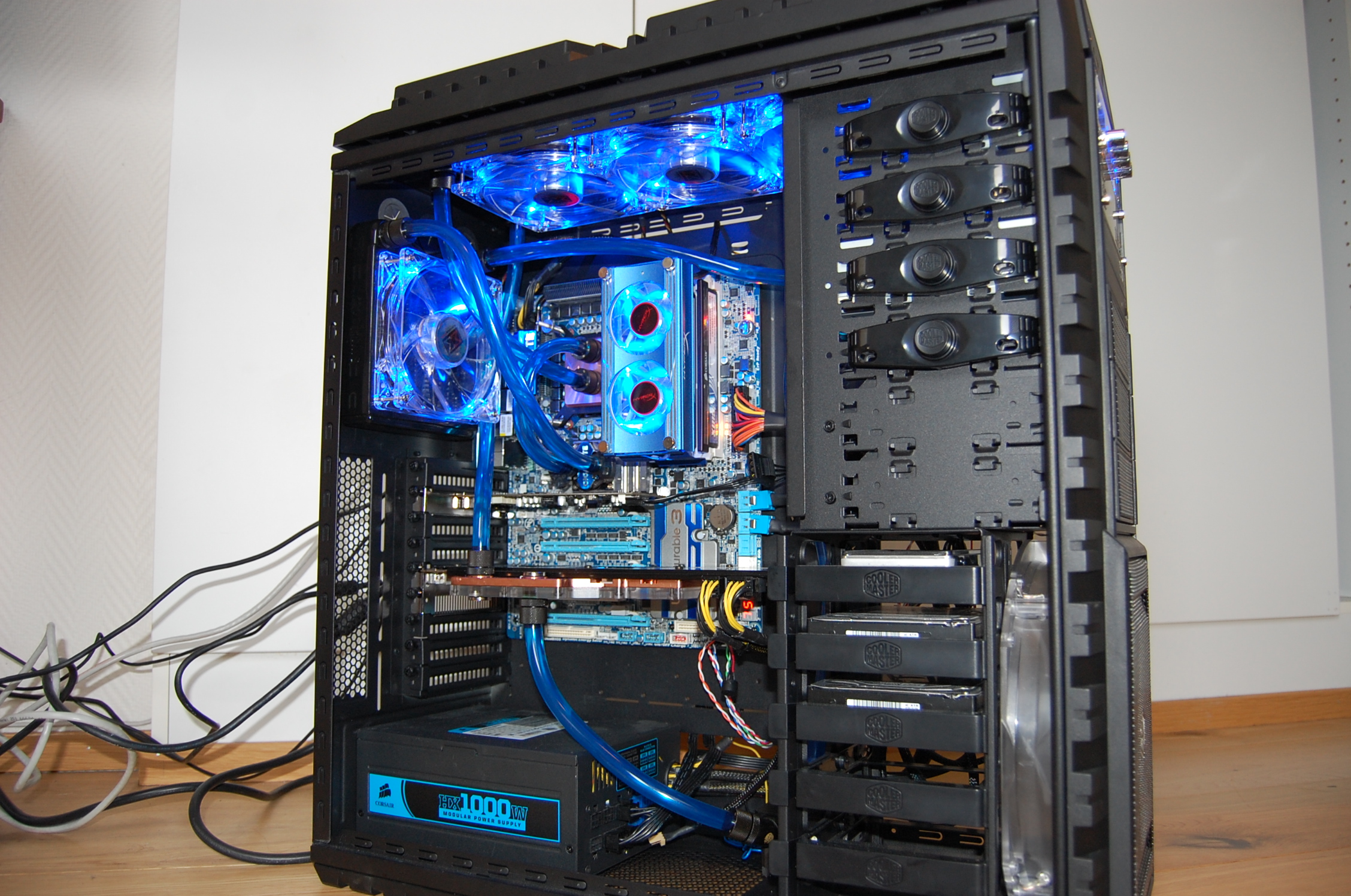

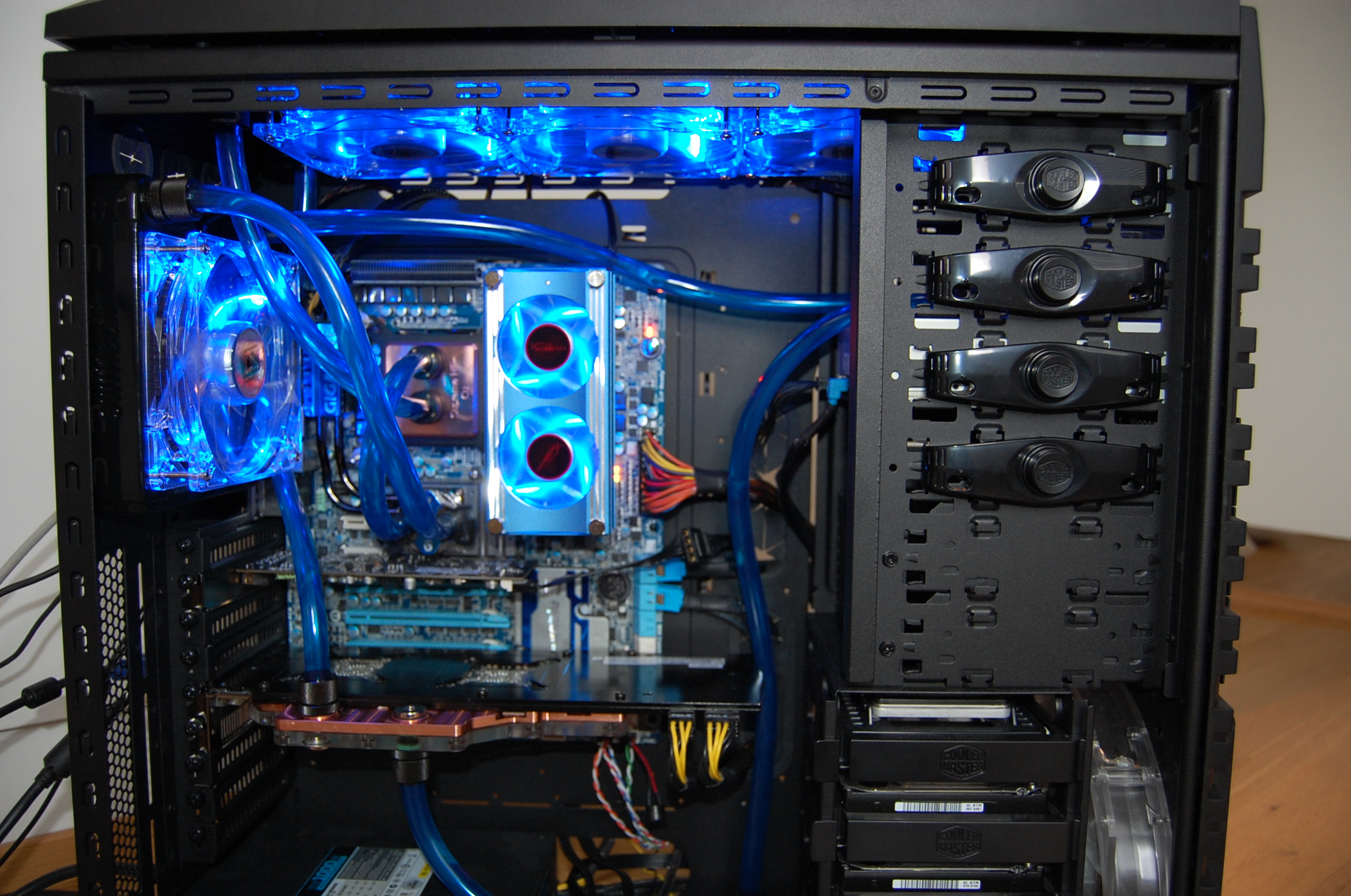

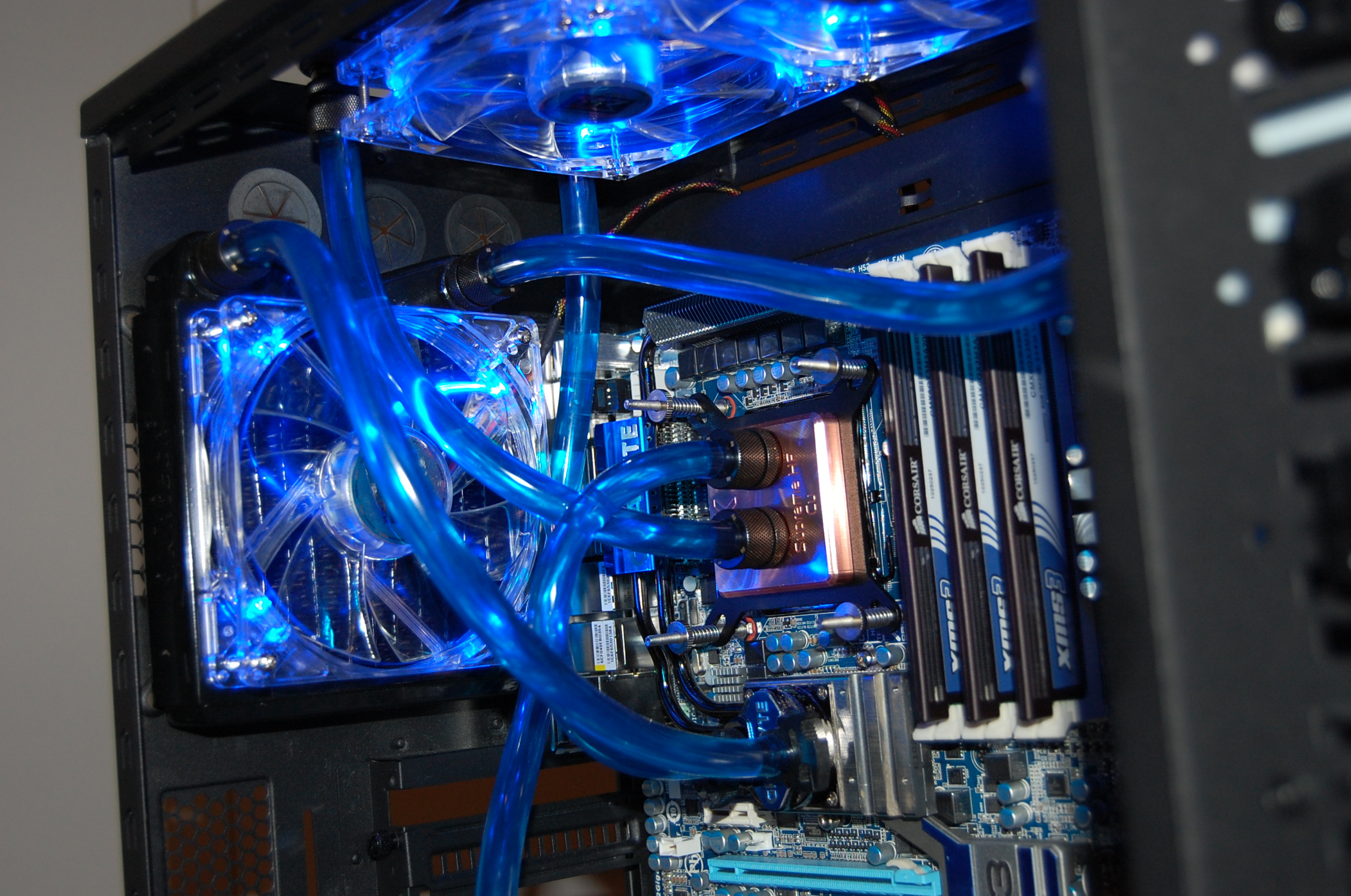

Legger ved noen bilder av det foreløpige sluttresultatet.



[Eirik]

Jesus, den CPU-blokka er så sexy. Foretrekker den i Nickel - men den du har er rimelig vakker den også!



Nickel:

http://www.aquatuning.de/product_info.php/info/p9192_EK-Water-Blocks-EK-Supreme-HF-Full-Nickel-universal--775-1156-1oe-AM2-AM3-939-XEON-.html

[idleman_2]

Er ikke cpu kjøleren montert feil ? inlet skal være nærmest ram brikkene og vannuttak på 'andre siden' så vann inngang/utgang skal være paralell med pci slottene ?

[riwilb]

Pent



Hvordan er hk generelt? vurderer å kjøpe det selv.

Har du tempen på brikkesette før og etter vann?

[doink]

wikipedersen: Ja, jeg er enig. Jeg ønsket å kjøpe den jeg også, men den var ikke inne begge steder hvor jeg handlet



idleman: Fint du er observant Jeg ble usikker når jeg monterte og monterte den likt en annen PC jeg så bilde av på google. Kan noen bekrefte om denne er montert feil vei slik jeg eventuelt få snudd den korrekt ?

Temps er iallfall helt fine så det ser nå ut til å fungere bra uansett.



Riwilb: Det må være et av de beste hovedkortene jeg har hatt. Alt er dønn stabilt og fungerer som en drøm. Mye å gjøre i bios. Prøvde på diverse overclocks med luft og det var aldri trøbbel etter bad overclocks slik jeg har opplevd på andre. Det kan anbefales.



Jeg tok et screenshot av temp på brikkesettet før jeg installlerte, men jeg klarer ikke å finne igjen filen :/ Jeg husker ikke tempen annet enn at begge var 30 tallet. Tviler på at det utgjør noe særlig, men jeg tenkte å like så greit bruke den siden den følgte med.

[Eirik]

Den er montert med en 90graders vridning ja - men det har ikke noe å si for temperauren

Endret 31. august 2010 av Wikipedersen

[idleman_2]





[idleman_2]

Den er montert med en 90graders vridning ja - men det har ikke noe å si for temperauren



har noe å si for intel quad cpu processorer da disse har 2 stk die på linje, 2 core per die om jeg ikke tar feil. siden jetplatene står loddrett så antar jeg at diene er lokalisert langs jet stripa .

For i7 980X så spiller det visst ingen rolle fordi alle 6 core ligger på samme die



On monolithic dies it shouldn't really matter, on 775 quad cores with their two seperate dies you might see more of a difference.



775 sokkelen han her snakker om ?

Endret 31. august 2010 av idleman_2

[Ole-B]

Har du uv reaktiv slange eller vann ?

Veldig hot setup

[doink]

Idleman2: Takk for info. Typisk at det bilde jeg fant var på en feilmontert blokk.



Alle mine cores har samme temp da. Men jeg tror jeg snur den uansett. Takker for info Noe feil må man jo gjøre første gangen



Ole-B: Slangen skal være UV reaktiv ja. Har ikke montert inn katoden enda, så de vil nok lyse mer senere. Bruker kun vanlig sterilt/destillert vann uten farge.

[Ole-B]

blå kadoter da går jeg ut ifra



Litt misunnelig

[PoWerFeeD]

Killer oppsett Doink! The best for the best!

[Ole-B]

Hvilke vifter er det du bruker ?

[idleman_2]

ble usikker på hvordan i7 prosessorene er bygd opp.. vet at i7 980X er laget på en die, gjelder det også de andre processorene i i7 familien ? med tanke på EK supreme HF montering.. ved kun en die spiller det ingen rolle hvordan kjøleblokken monteres... er det 2 eller 4 dier så har kjøleblokk montering noe å si da det er kjøligst rett under spalte/dyse plate åpningen inne i blokken og følgelig ønsker en å plassere denne spalten rett over diene. Dette kan en faktisk se på i core temperatur at om EK blokken er montert 'feil' så vil de ytre plasserte core bli varmere enn de nærmest midten

Endret 2. september 2010 av idleman_2

[doink]

Ole-B: Xigmatek 120mm CLF-F1251 Crystal 1500RPM - Blue LED



idleman: Jeg har snudd blokken nå. Ingen endring i temperaturer. Om noe i det hele tatt ble endret, følte jeg at det ble en grad varmere i tilfelle

[B-QL]

Hvor bestilte du vannkjølingen i fra?



Ser veldig bra ut.
