Moskus Skrevet 23. august 2010 Rapporter Del Skrevet 23. august 2010 Jeg har mange idéer, men litt for lite kunnskap om elektronikk. Jeg har en haug med DS10a'er som i praksis kan sende "krets lukket" og "krets åpnet" til hjemmeautomasjonsprogrammet mitt. Slikt kan man ha mye moro med. Så jeg kom over denne videoen: og kom til å tenke på dette The Big Bang theory klippet. Laser som kjører på en 5V trafo kan jeg få fra dealextreme.com, så det er ikke noe problem. Men hva kan jeg bruke som sensor? Lenke til kommentar
Thorsen Skrevet 23. august 2010 Rapporter Del Skrevet 23. august 2010 (endret) Du kan f.eks bruke en phototransistor. Kretsen i figur 3 i følgende dokument bør f.eks kunne brukes. Du kutter ut R1 og lysdioden da dette i ditt tilfelle kommer fra en ekstern kilde. http://www.optekinc.com/pdf/App%20Bulletin%20213-Opto%20Assemblies.pdf Du må sannsynligvis kalibrere størrelsen på motstandene etter valg av phototransistor, ønsket "output", og hvor mye lys som kommer inn Edit: Eller en photodiode som på videoen. Med f.eks et buffer. Endret 23. august 2010 av Thorsen Lenke til kommentar
Moskus Skrevet 23. august 2010 Forfatter Rapporter Del Skrevet 23. august 2010 Hmmmm... får se om jeg får satt meg inn i det. Det er tydeligvis ikke så enkelt som jeg hadde håpet, jeg er fullstendig amatør når det gjelder slik småelektronikk... Lenke til kommentar

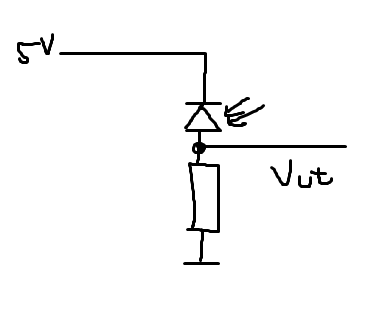

Thorsen Skrevet 23. august 2010 Rapporter Del Skrevet 23. august 2010 Eventuelt er det mulig noe slikt som dette virker: Lenke til kommentar
Moskus Skrevet 24. august 2010 Forfatter Rapporter Del Skrevet 24. august 2010 Hmmm! Spennende. Bestilte et par "photo sensorer" fra elfa.se, så får jeg prøve meg litt frem. Lenke til kommentar
StormEagle Skrevet 24. august 2010 Rapporter Del Skrevet 24. august 2010 (endret) Eller du kan bruke en fotomotstand (kalles ofte for LDR (light dependant resistor)) Disse er litt enklere å jobbe med da de har en større overflate som man kan treffe med lyset og de har også en mye større åpningsvinkel og "oppfører seg litt mer analogt". Også kan du f.eks koble den i serie med et potmeter også ta ut spenningsdelingen til en komparator koblet opamp også til en MOSFET eller et halvlederrele hvis du skal drive noe som krever litt mer strømm enn fotoresistoren tåler. Så er det bare å justere potmeteret til så følsom du vil ha lysfølsomheten. (opampen er kansje ikke nødvendig. du kan sikkert koble spenningsdeleren med potmeter og LDR direkte til MOSFET'en) Slik: Eller slik: Du finner dem under fotomotstand på elfa. Endret 24. august 2010 av flesvik Lenke til kommentar
Moskus Skrevet 27. august 2010 Forfatter Rapporter Del Skrevet 27. august 2010 Det ser så enkelt ut... eller kanskje ikke? Lenke til kommentar
Glavalavala Skrevet 27. august 2010 Rapporter Del Skrevet 27. august 2010 Greit at noen vil leke litt med elektronikk, men skal du ha dette hjemme ville jeg kjøpt noe som virket. Det finnes jo lasersensorer på markedet som både har sender mottaker, refleks, fiberoptikk eller selvreflekterende. Vil du bruke "touchbryter" som du kan gjømme eller gjøre litt spesielle løsninger med så er et tips å bruke kapasitiv giver. De føler masse, slik at du kan f.eks. detektere en hånd/finger igjennom en glassplate. Lenke til kommentar
Thorsen Skrevet 27. august 2010 Rapporter Del Skrevet 27. august 2010 (endret) Men industriløsninger kan ofte være vanskelige å få tak i for privatpersoner, for ikke å si forferdelig dyre. Ofte får man ikke de 40-50% rabatt et firma har. Samtidig forsvinner jo hele hobbyen også Det blir litt som å si til en som liker å skru på bilen at han heller bør gå til et verksted for å skifte bremser. Eller at vi heller bør kjøpe pc på elkjøp enn å bygge selv. Det er iallefall slik jeg føler det, men klart dersom man skal lage som virker, spesielt dersom man lager noen fra andre og får betalt er det jo enklere å kjøpe ferdige løsninger. Og gjerne billigere om du regner "timer" på arbeidet du gjør. Endret 27. august 2010 av Thorsen Lenke til kommentar
Moskus Skrevet 27. august 2010 Forfatter Rapporter Del Skrevet 27. august 2010 Det blir litt som å si til en som liker å skru på bilen at han heller bør gå til et verksted for å skifte bremser. Men på den annen side ville du ikke anbefal en som ikke vet hva han gjør å skifte bremser heller... Jeg har lite peiling på kretser. Men jeg skulle ønske jeg hadde. Lenke til kommentar
Thorsen Skrevet 27. august 2010 Rapporter Del Skrevet 27. august 2010 Hehe sant nok Lenke til kommentar
Glavalavala Skrevet 27. august 2010 Rapporter Del Skrevet 27. august 2010 Vel dye og dyre han hadde vel allerede bestilt hos ELFA de har jo ferdige lasersensorer også, sjekk der. Du lager vel ikke grafikkortet selv når du bygger egen PC heller da. Heller ikke klossene når du bytter bremser selv på bilen. Ser også ut i fra tegningen din at du bruker transistor direkte på last. Ikke å anbefale på et styresystem. Sett in et rele i mellom for potensialfritt signal så slipper du å brenne innganger på det andre styresystemet. Tviler sterkt på at dette er rimeligere å bygge selv. Men vil man ha dette som hobby eller ta en utfordring så er det jo greit å lodde litt selv. Lenke til kommentar
StormEagle Skrevet 27. august 2010 Rapporter Del Skrevet 27. august 2010 (endret) Ser også ut i fra tegningen din at du bruker transistor direkte på last. Ikke å anbefale på et styresystem. Sett in et rele i mellom for potensialfritt signal så slipper du å brenne innganger på det andre styresystemet. Tviler sterkt på at dette er rimeligere å bygge selv. Men vil man ha dette som hobby eller ta en utfordring så er det jo greit å lodde litt selv. Å lage det selv er jo noe av morroa, men det er jo klart at det er mye lettere å kjøpe noe ferdig på elfa, RS-online, el. Det er ikke en vanlig transistor som er brukt, men en MOSFET og disse har som regel koblet inn en diode i paralell for å beskytte den mot spenningstransienter integrert i transistorpakninga (men jeg glemmte å tegne den inn). Symbolet ser vel som regel slik ut: Dette blir vel da det samme som et solid state rele som er mye mer pålitelig enn et vanlig rele da det ikke har noe beveglige deler (men har byttet noen utbrennte SSR også noen ganger så de er ikke evigvarende). Ellers så er det ferdigløsninger med lyssensorer her: https://www.elfa.se/elfa3~no_no/elfa/init.do?toc=18703&name=automasjon#toc=19130; Og her: http://no.rs-online.com/web/search/searchBrowseAction.html?method=retrieveTfg&binCount=1137&Ne=4294957992&N=4294964270+4294954437 Og du kan jo også bruke f.eks kapasitive givere hvis du ikke absolutt vil bruke lys. Disse reagerer på nesten allt som kommer i nærheten av dem, om det er fingeren din, noe skit og møkk eller en metallting. Eller du kan bruke induktive givere som kunn reagerer på metall. Og mange av disse to typene givere kan man også stille følsomheten på. Endret 27. august 2010 av flesvik Lenke til kommentar
