Vis oss din hjemmelagde CPU/GPU kjøler!

[Kakelagringsdirektivet]

Stilig !

[Suppekatten]

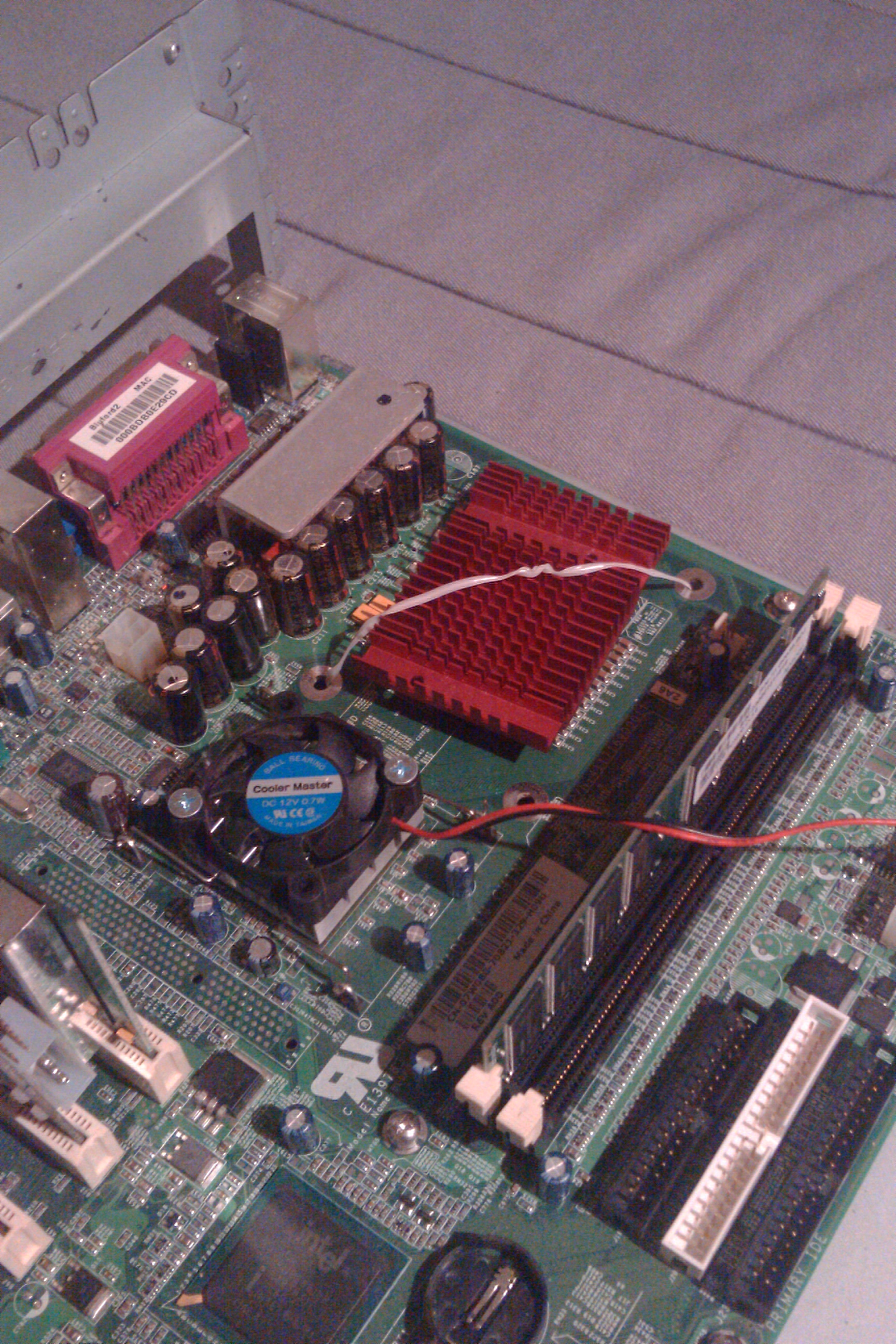

Satt denne lille GPU kjøleren på en P4 2,1ghz cpu ^^

Helt greie temps. Bruker ikke maskinen til krevende oppgaver de få gangene den har vært i gang. For øyeblikket ligger bare HK og cpu å slenger i skapet ^^







Heigren

[Kakelagringsdirektivet]

Stilig

[Suppekatten]

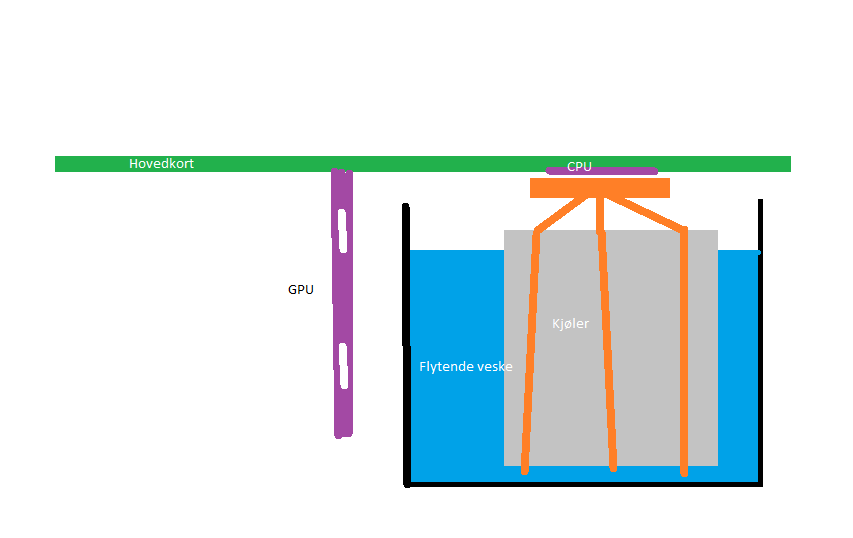

Med det samme man er inne på det, så har jeg et lite prosjekt på gang.

Har en Thermaltake Sonic tower som ikke brukes til noe fornuftig...

Tror bildet taler for seg selv.

Blir trolig at jeg bruker matolje elns som veske, ettersom vann fører til korrisjon på kjøleren (laget av kobber og alu)

Så må jeg jo også få vesken til å rotere elns, slik at man ikke får lokal oppvarming... Vifter dør jo fort under den motstanden de møter i vann/matolje. Eventuelt en vannkjølings pumpe hvor input slange og output slange ligger i vesken slik at dette roterer?



Dette ble et rotete innlegg... brainstorming fra min side ^^



Ser for meg å kunne bygge mange maskiner oppi samme veskebeholder



*Bildet laget kjapt i paint for å demonstrere*

[iNtensimilla]

Her er min "hjemmelagde" GPU kjøler på HD 4870:







Kommer ikke så godt frem på bildet, men orginalkjøleren tok kvelden så jeg tok en vifte fra kabinettet og stripsa den på kjøleribbene og heatsinksa. Ble ganske fornøyd med resultatet!

[Khani]

Et tips: Strips kablene og bruk kabelhullene i kabinettet.

[iNtensimilla]

Takk, men jeg vet hvordan jeg skal få det ryddig. Har bare ikke fått ut fingeren enda. Bygde det for et par uker siden og tenkte ikke på at jeg kunne snu harddiskene og skjule kabler på baksiden sånn. Skal gjøre det når jeg gidder. Ærlig talt så bryr jeg meg ikke så mye om sånt lenger..

[Khani]

Da har det ikke vært serlig mye aktivitet her siden februar. Så da skal jeg prøve og få startet opp litt igjen her.



Jeg startet med et Sapphire Radeon x600 Pro-4 som jeg har drevet og iritert meg over pga høye temperaturer og ekstremt mye støy (Bruker dette i HTPCen min). Dette er bare fordi jeg bruker stock kjøleren som har en vifte på snaue 30mm.



Jeg hadde heldigvis et Radeon 9250 kort med en passende kjøleribbe (55mm hull) som passet imellom kondensatorene og annet som lå i veien.



Et problem når man bruker passiv kjøling er selvfølgelig at varmen bygger seg lett opp. Så derfor fjernet jeg bakplaten i kabinettet under skjermkortet slik at viftene skulle få blåst den varme luften rett ut.



Et problem med dette skjermkortet er at det ikke har noen varmesensor. Slik at jeg vet alldri helt temperaturen. Jeg har derfor prøvd alternative metoder som lasertermometer og en ekstern temperatursensor.



I allefall var/er temperaturene på rundt (Dette er hva jeg antar temperaturene ligger på):



50-55*c idle | omkring 80*c under load med stockkjøler

40*c idle | 60*c under load uten overklokking

45*c idle | 70*c under load med overklokking



450MHz core | 250MHz memory (Stock)

540MHz core | 276MHz memory (OC)



Sapphire Radeon x600 pro-4:





Radeon 9250







Resultatet:







Til de som lurer på hva lags kjøleribber jeg bruker på minnechipene på kortet så er disse kjøpt på ebay. De i er i kobber og kostet meg nesten ingen ting. (Rundt 20kr for en pakke med frakt.)

Endret 5. juni 2011 av Wilyes

[Kakelagringsdirektivet]

Ikke værst

[bludclot]

Asus gtx 280 oc

fabrikk klokket jævel. utsiden på kortet ble så varm at jeg ikke kunne ta i det. og det bråkte som f***!



bestilte en Thermalright HR-03 GTX hos netshop. som jeg fikk levert med brukket vifte:( dette var en fredag og jeg hadde allerede tatt fra hverandre stock kjøleren når jeg oppdaget det.

Løsningen ble å binde sammen 3 80mm vifter med en ledning, gummi mot kjøleribben for mindre vibrasjon. to potter på baksiden av kabinettet for å justere hastighet.

festet viftene bak på kabinettet med to strips så vekten av viftene ikke belaster hovedkortet eller gpu pcb.

viftene som brukes er noen GAMLE noname vifter jeg tok fra en kasse jeg fant i en container så de bråker litt mer enn de trenger, men ikke på langt nær så gale som originalen.

Idletemp med stock kjøler var 60-70 grader og 90-100 grader under gaming.

nå idler den ca på kroppstemperatur og går aldri over 60 grader. WIN!

[Khani]

Stilig. Jeg likte godt at du brukte en bit ledning for og holde viftene sammen. Veldig smart løsning om jeg skal si det selv.
