Jeg har lenge leita etter det perfekte HTPC kabinettet. Men det skal ikke være lett å finne no brukbart.

Så jeg starta for ca 1 uke siden med planlegging. Og jeg har vært innom endel idé'er med hva jeg skulle bruke som byggemateriale.

Treverk ble raskt utelukket. Mest pga branfare.

Glassfiber ble også vudert, men ble også utelukket pga at det er vansklig å jobbe med.

Jeg endte på aluminium, som har noen helt klare fordeler. Brenner dorlig, lett å jobbe med og det veier lite.

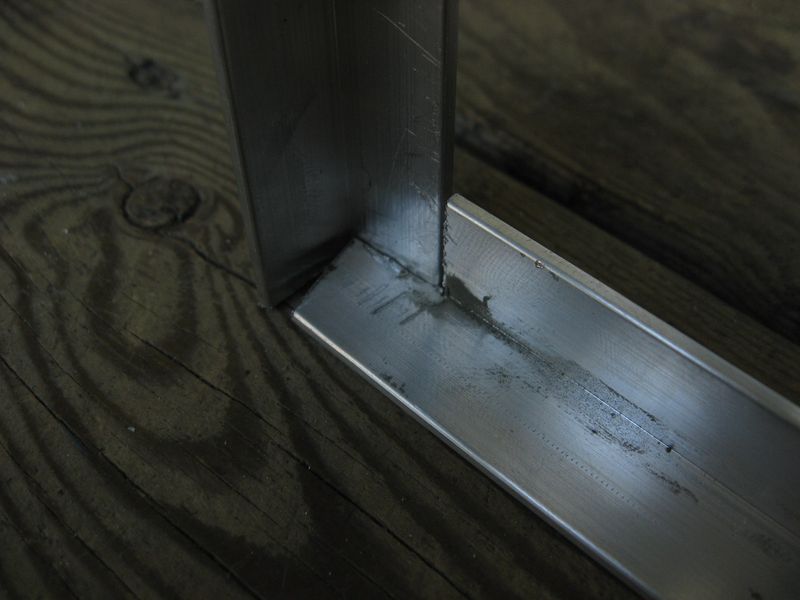

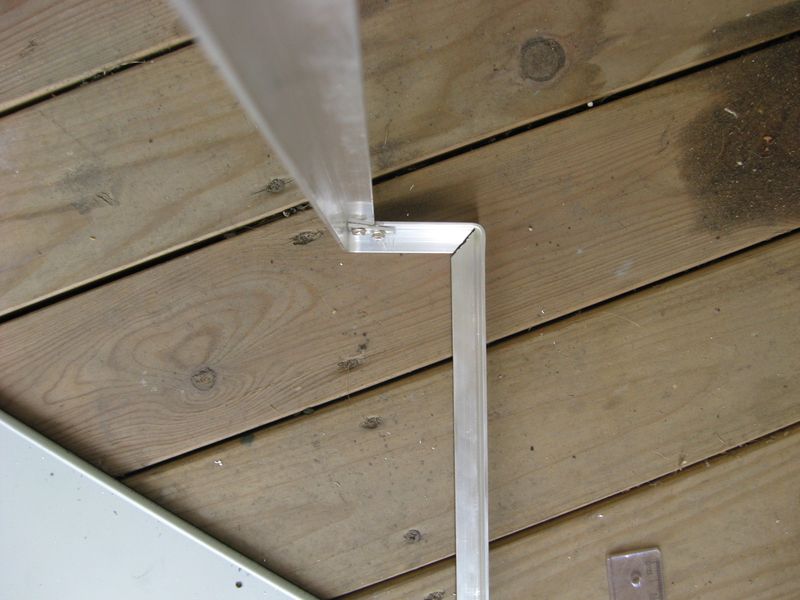

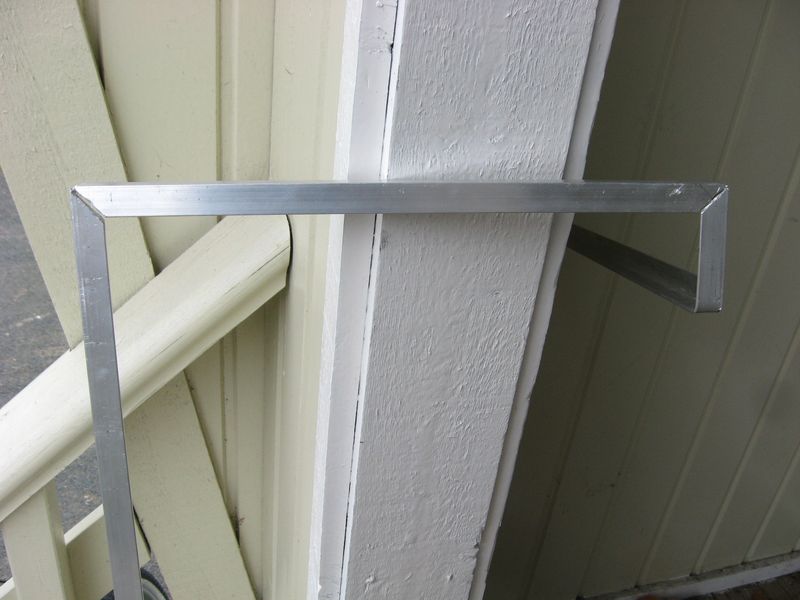

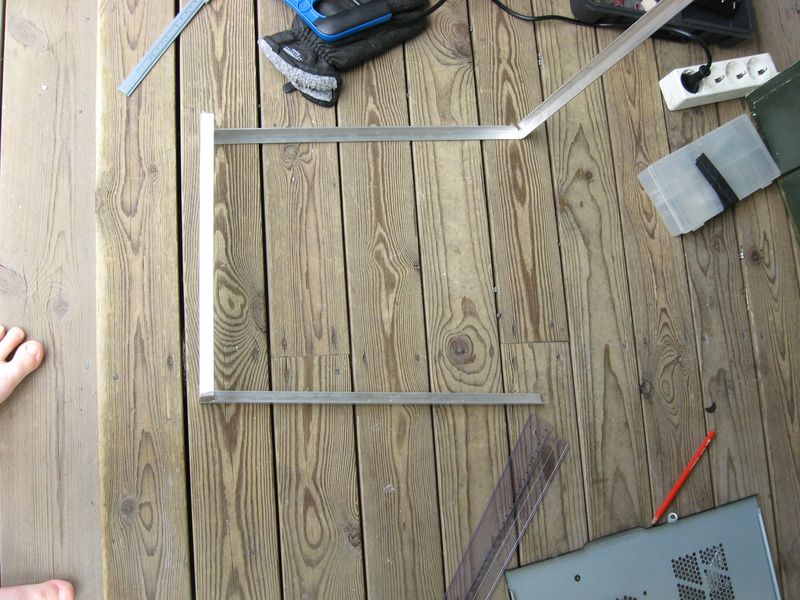

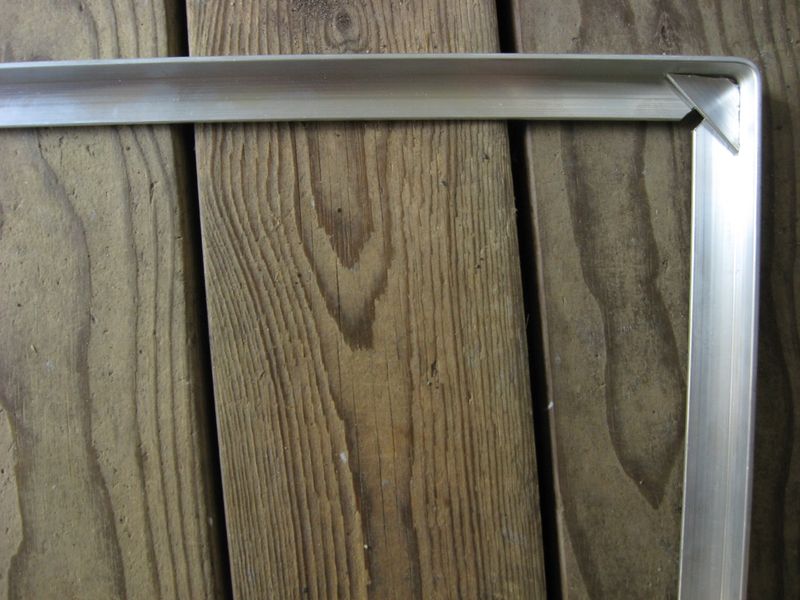

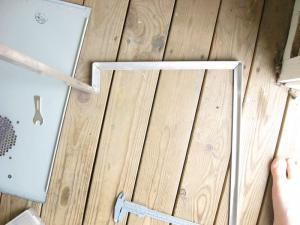

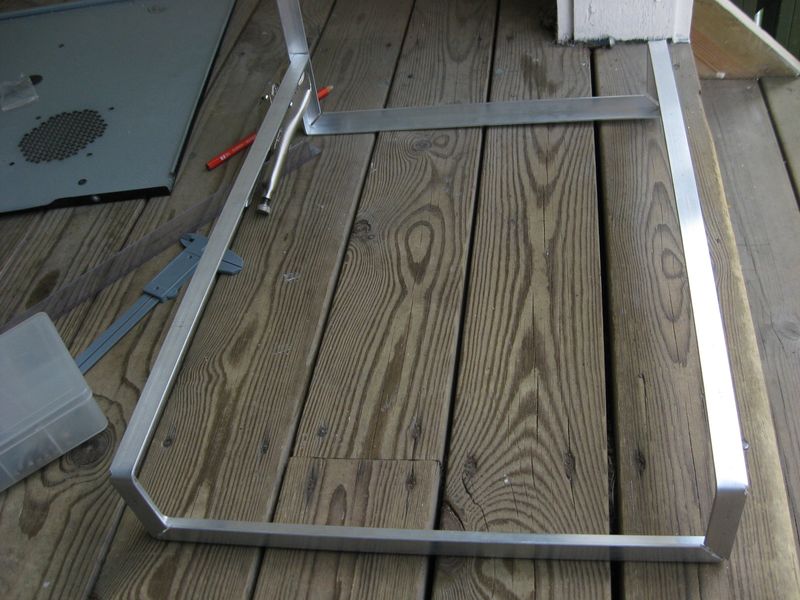

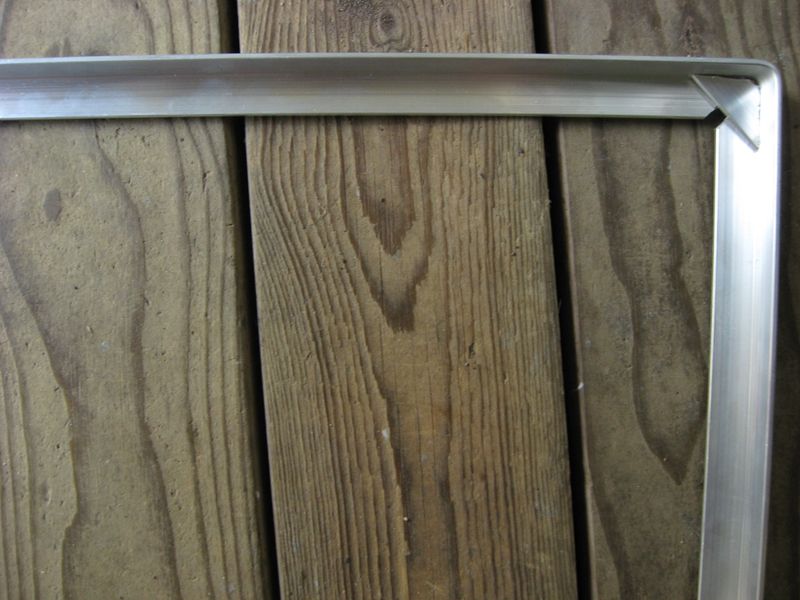

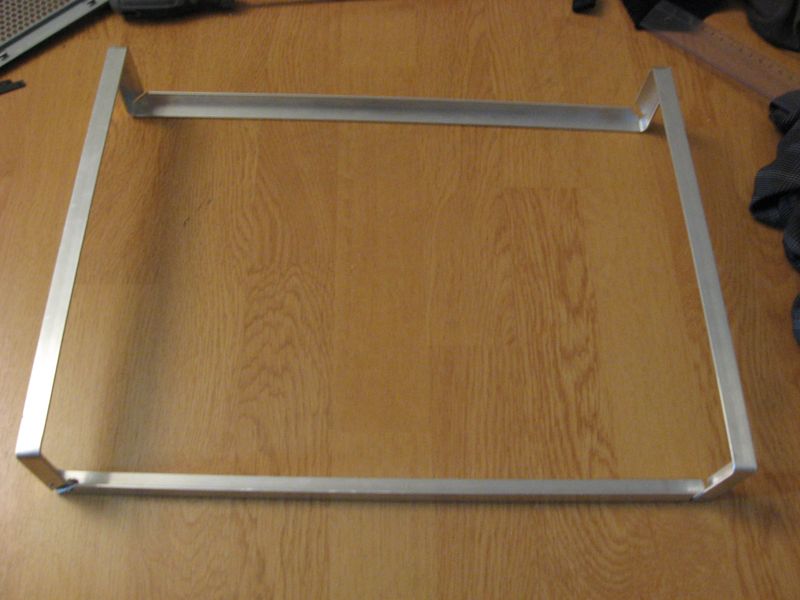

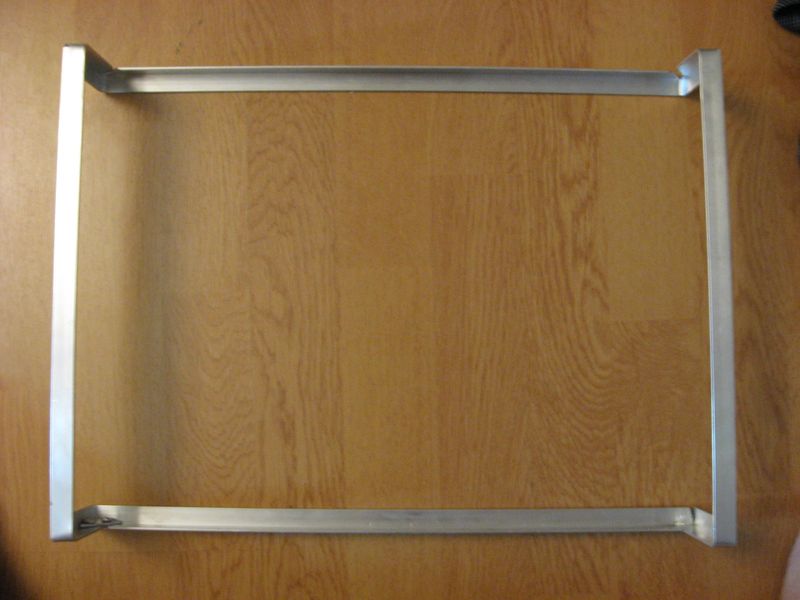

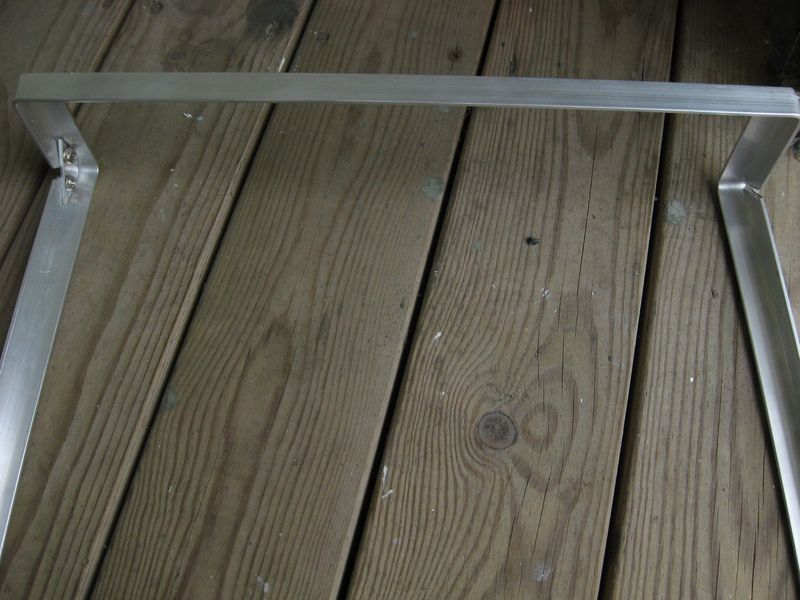

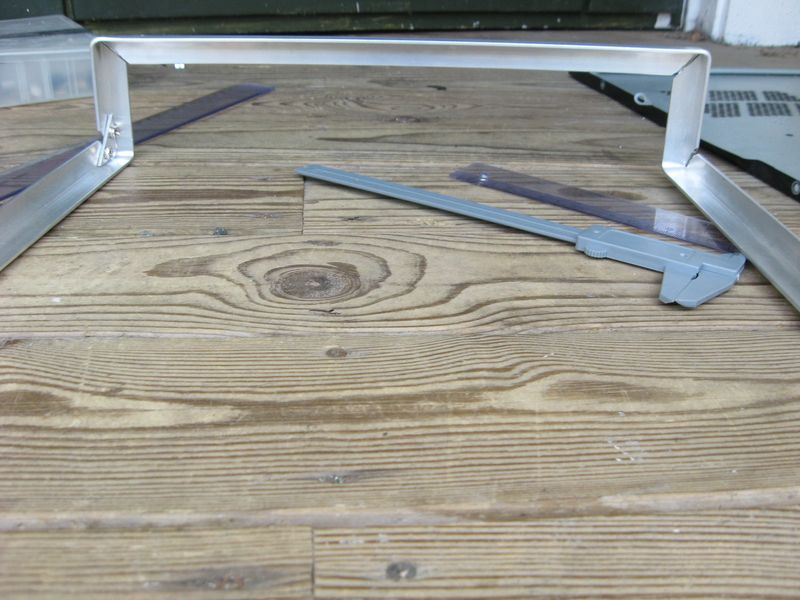

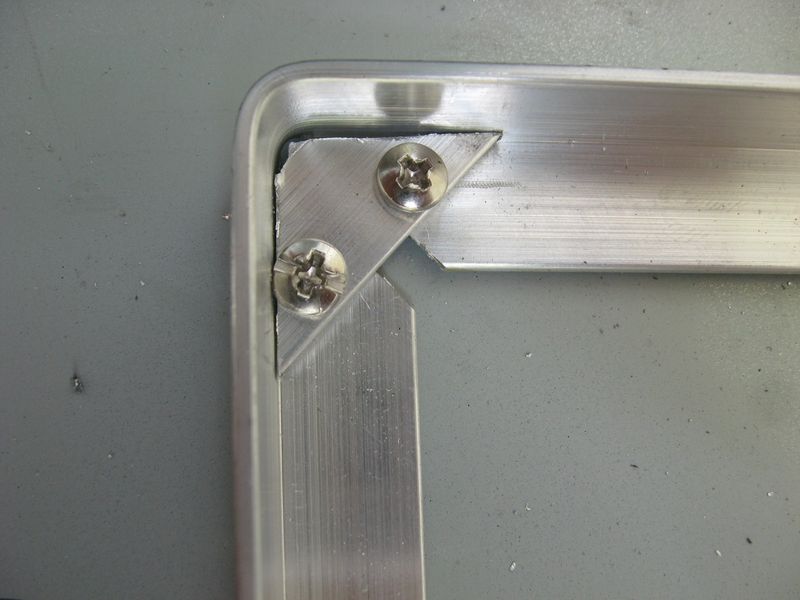

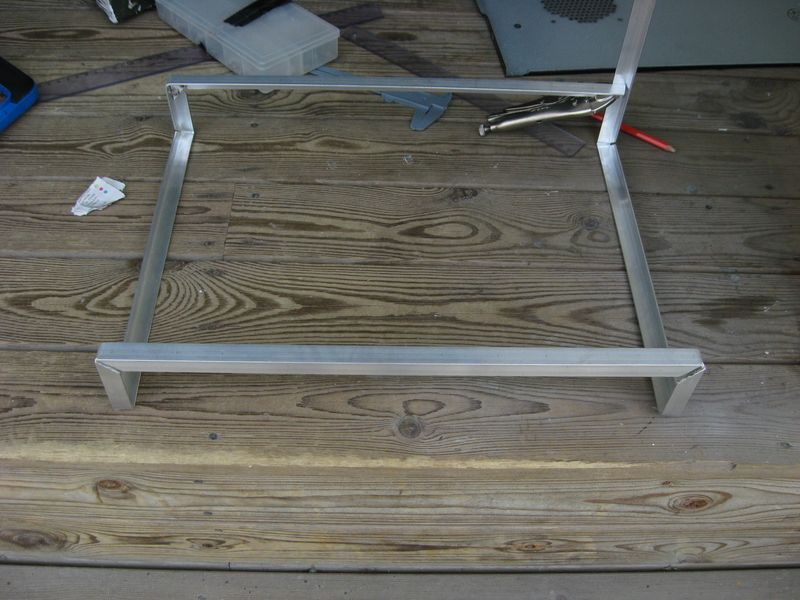

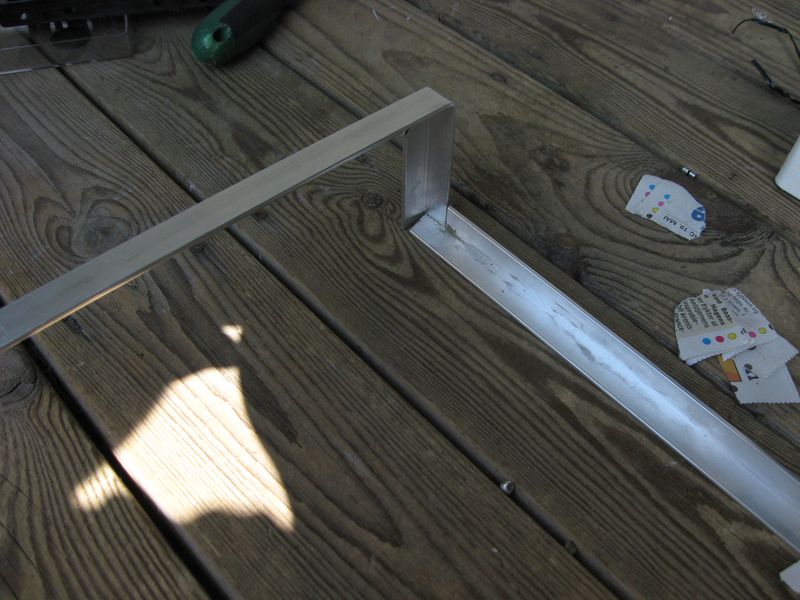

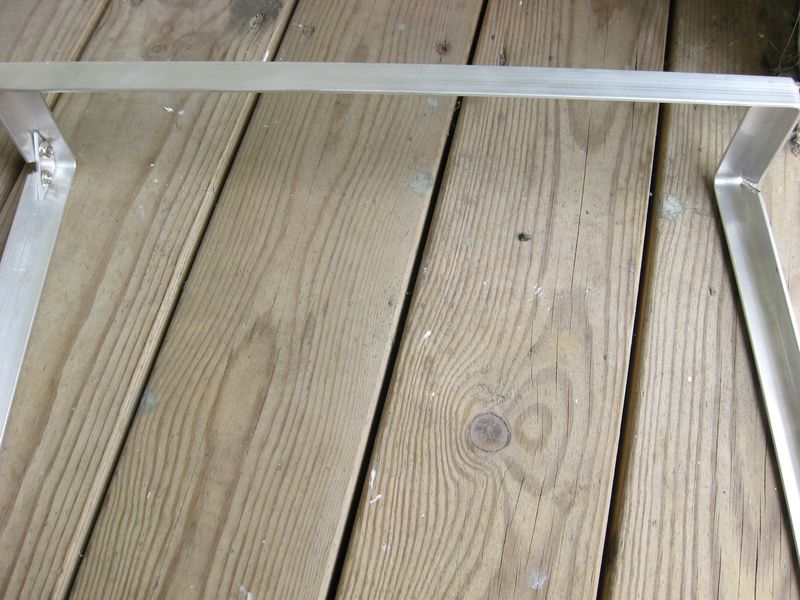

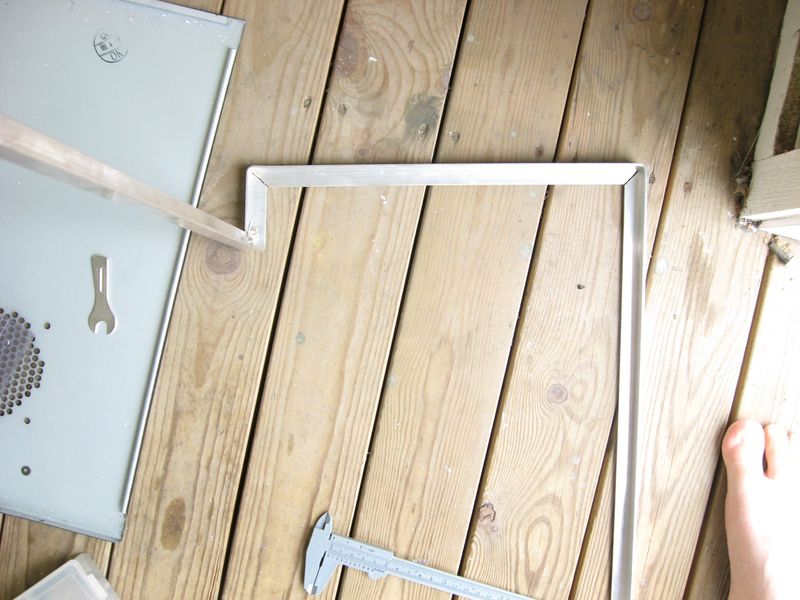

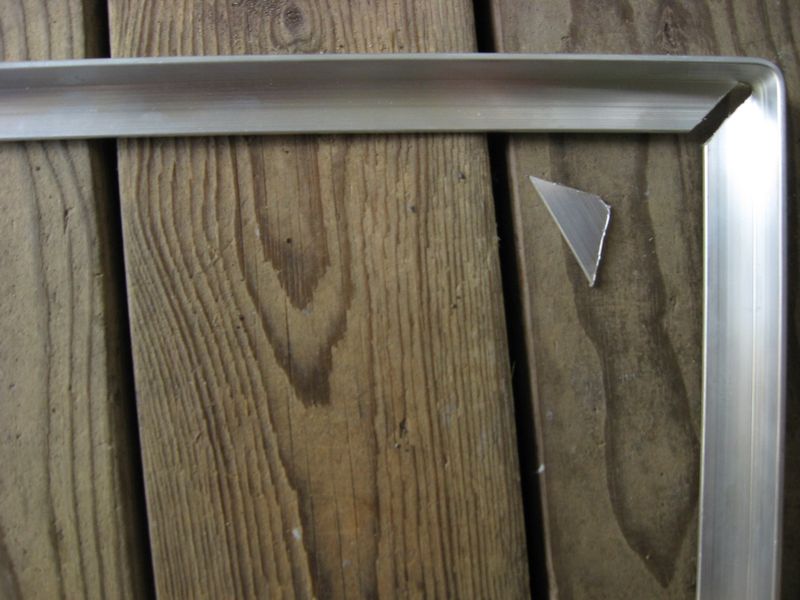

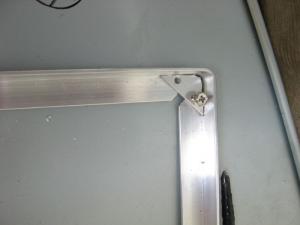

Jeg har allerede skaffet 2m med vinkla alu (15x15x2mm) som jeg har bøyd til en indre ramme.

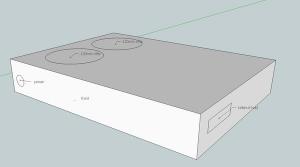

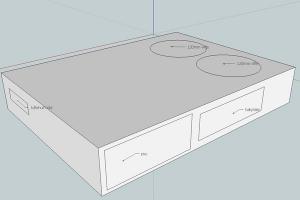

Her er et lite utkast av kabinettet.





oppdatert 25.05.2010

To do/handleliste.

[X] skaffe muttere til spacere.

[x] skaffe alu til front, tak og vegger - bestille tak fra usa

[x] finne løsning på power knapp. - bestille fra usa

[x] finne passende netting for luft inn/ut - bestille fra usa



oppdatert 04.06.2010

[x]bekrefte kode fra kredittkortet til paypal så jeg kan bestille ting fra usa.

[x]sage en 430mm lang bit av den 1m lange aluplata jeg kjøpte

[]pusse ned kanter så jeg slipper å ha teip på.

[]lage tak av det jeg skal ha fra usa - på vei -

[]lage hull til powerknapp fra usa - på vei -

[]lage festehull i bakplate til løs dings på psu

[]demontere alle deler - mulig droppa -

[]finne ut hvilken farge jeg skal ha (mest sansynlig en mat sort) - mulig droppa -

[]pusse ned alle overflater for grunning - mulig droppa -

[]grunning/lakering - mulig droppa -

[]tørking - mulig droppa -

[]remontering - mulig droppa -



Prisliste oppdatert 09.06.2010



multiverktøy - biltema - 149

drillbits - biltema - 15+15+12

tang - biltema - 60

rettholt - biltema - 20

baufil - biltema - 33+20

div gjenge - tools - 100

div verktøy - biltema - 47



totalt: 471

_________________________________________________





materialer.

2m a 15x15x2 + 1m alu - profparter - 120

450x1000x0.5 blikk - profparter - 100

70x1000x2 alu - profparter - 99

div muttere - tools - 30



totalt: 309

_________________________________________________





forventa



alu 100

div utlandet



520x1.25+200= 520 for knapp og nett

95 95 for riser card

_________________________________________________

totalt + forventa 1535



(priser oppjustert til næreste hele kr)







Kommentar tråd

Endret 9. juni 2010 av kjeLL//

[kjeLL//]

Liten oppdatering.

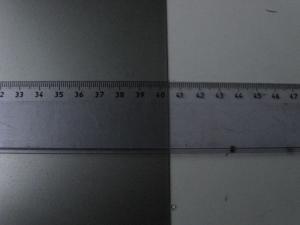

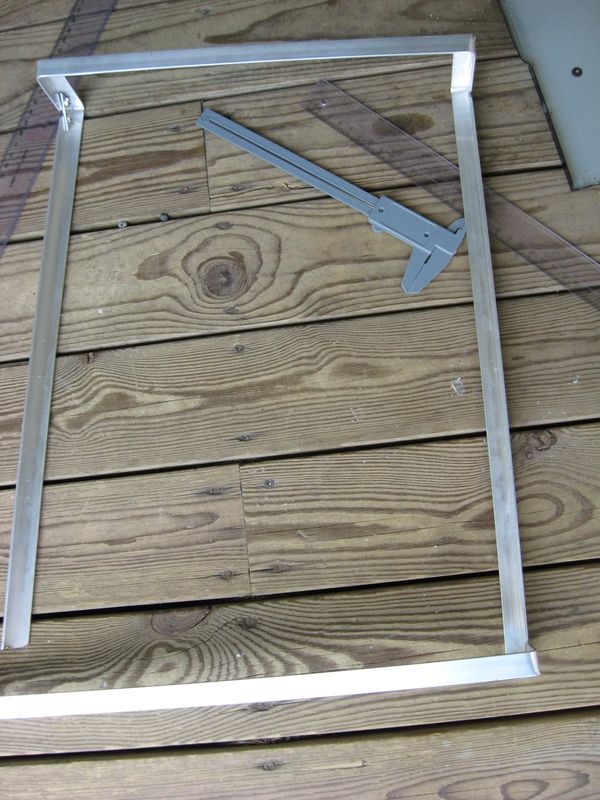

Målte alle kanter. ikke mere en 1mm avvik =)



er ganske fornøyd.









edit:







Kommentar tråd

Endret 25. mai 2010 av kjeLL//

[kjeLL//]

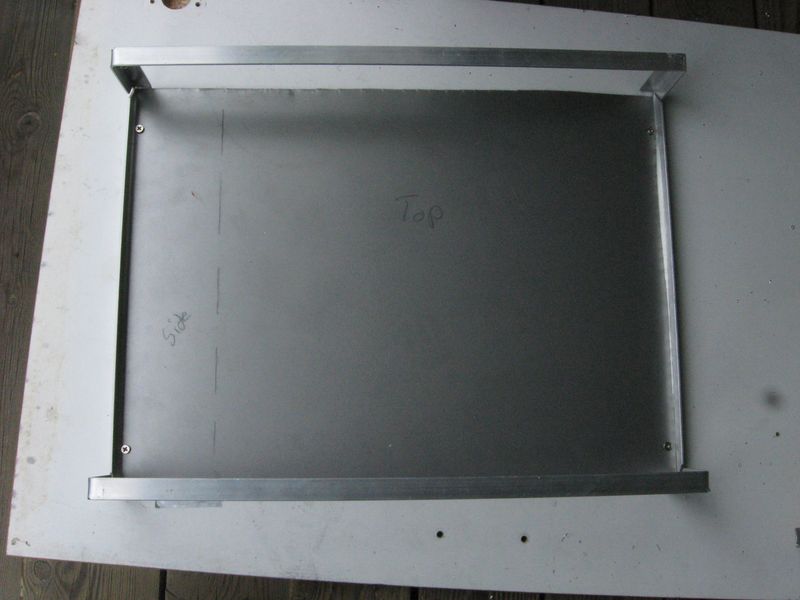

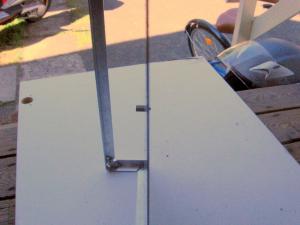

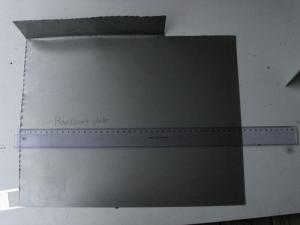

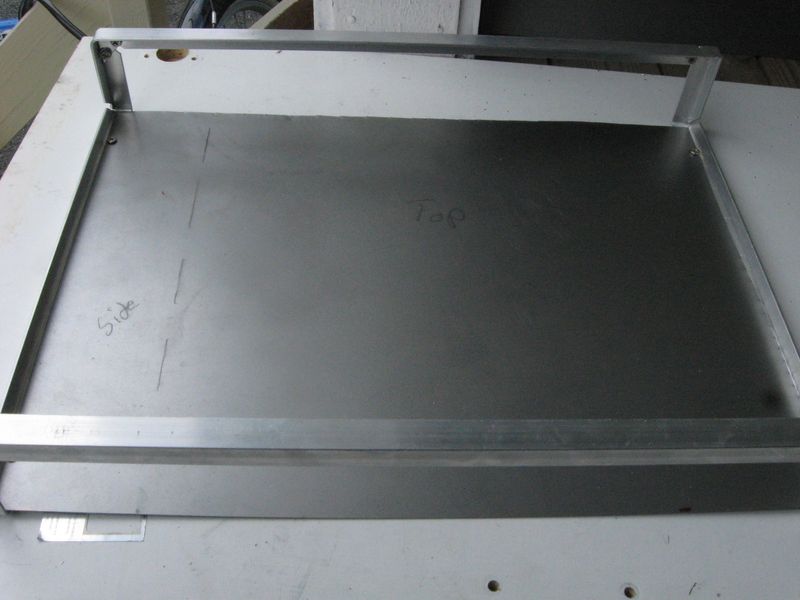

Hadde en litt kjedli start på kabinettets tak og vegger i dag. Var egentlig meningen å gjøre dette ferdig, Men jeg tabba meg ut på det som skulle bli plata hovedkort strømforsyning og hardisk skulle festes i. jeg klarte å klippe blikket 2 cm forkort.







Så jeg brukte av det som skulle bli tak og vegger. Heldigvis er ikke blikk dyrt.. (koster ca 200kr m2.) Resultatet kunne blitt bedre. Men jeg var litt lei etter den første tabben, og alle såra jeg fikk i hendene av å drive å klippe i den dritten..

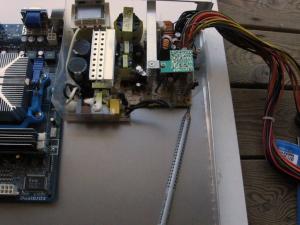

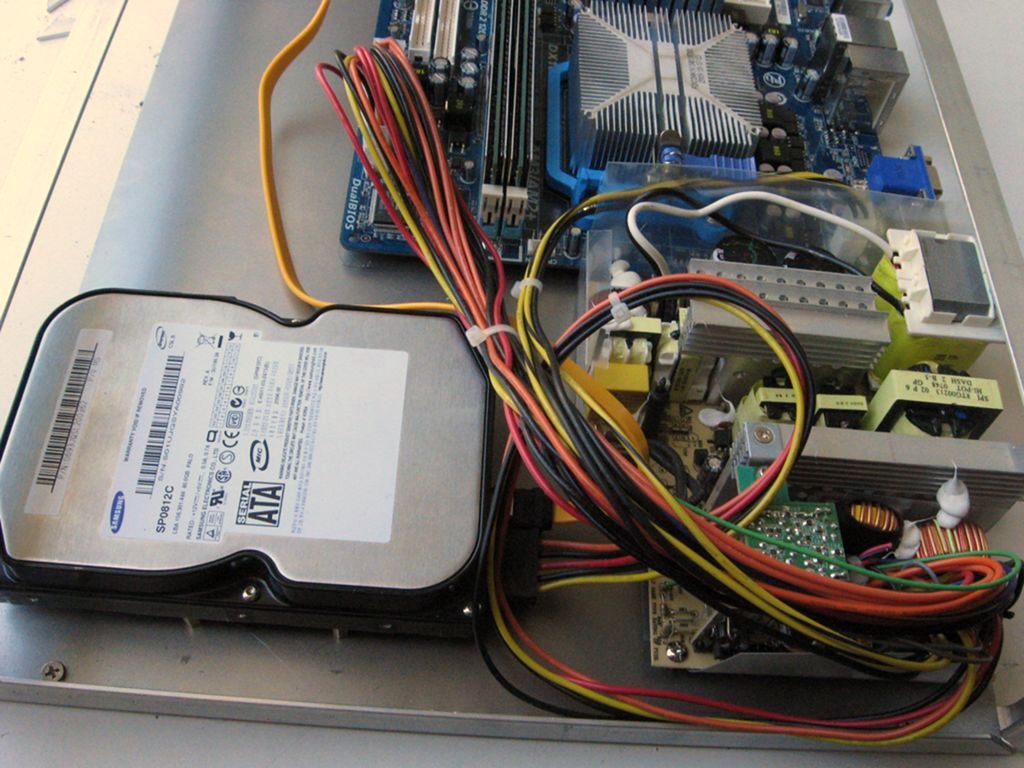

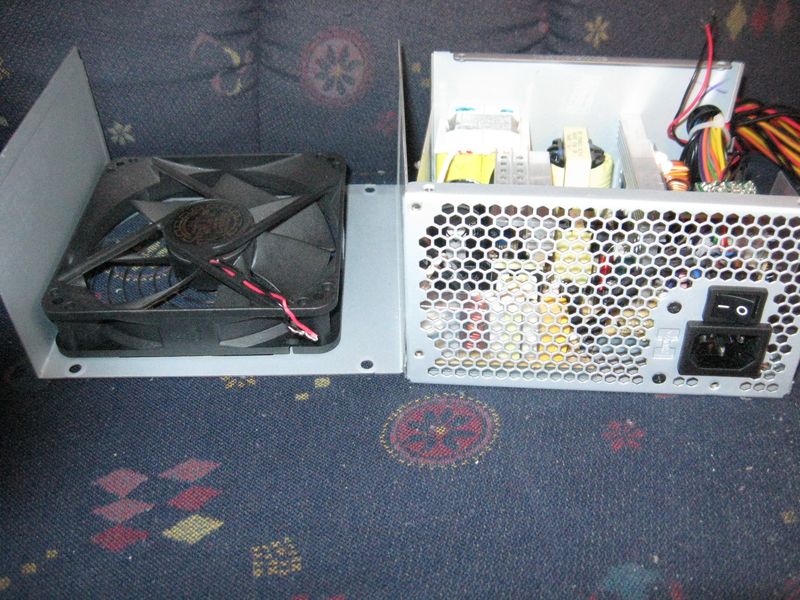

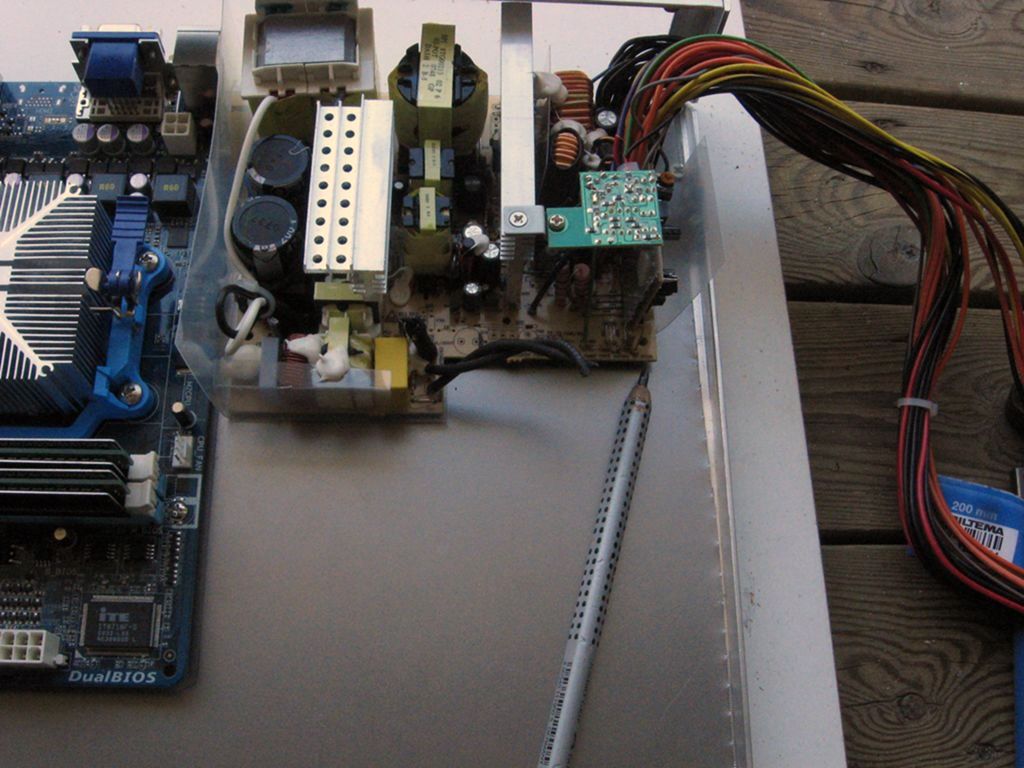

For å få plass til PSU så drepte jeg en gammel FSP 300w psu.

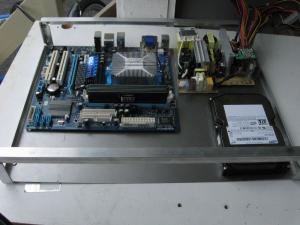

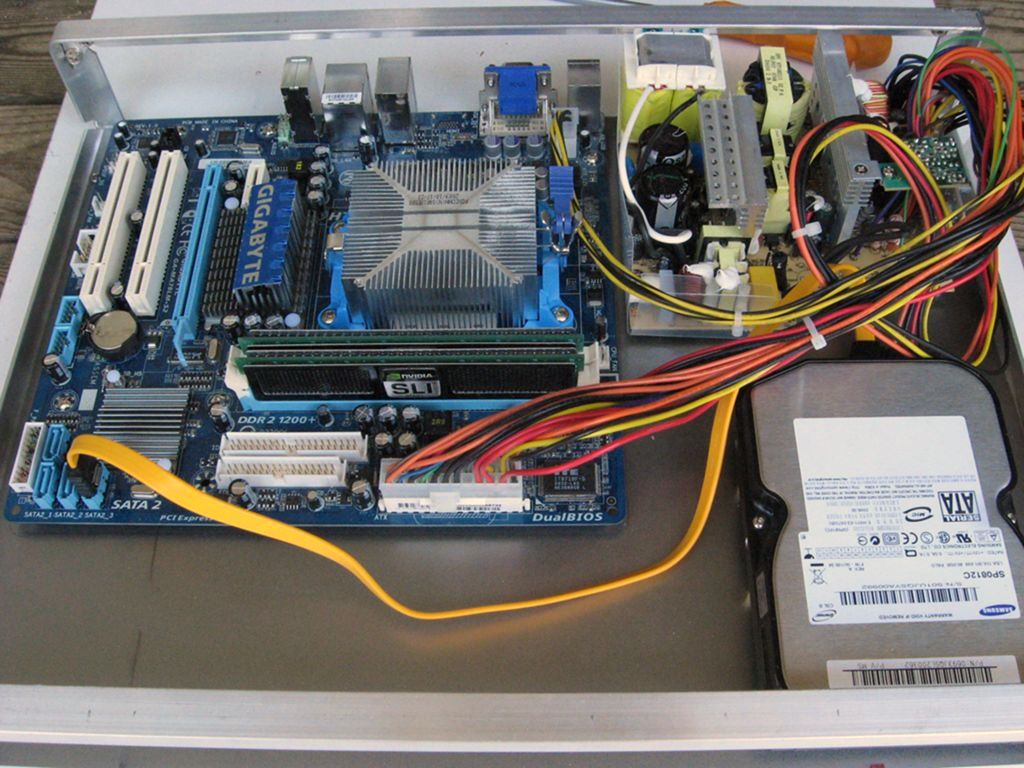

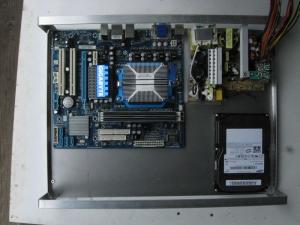

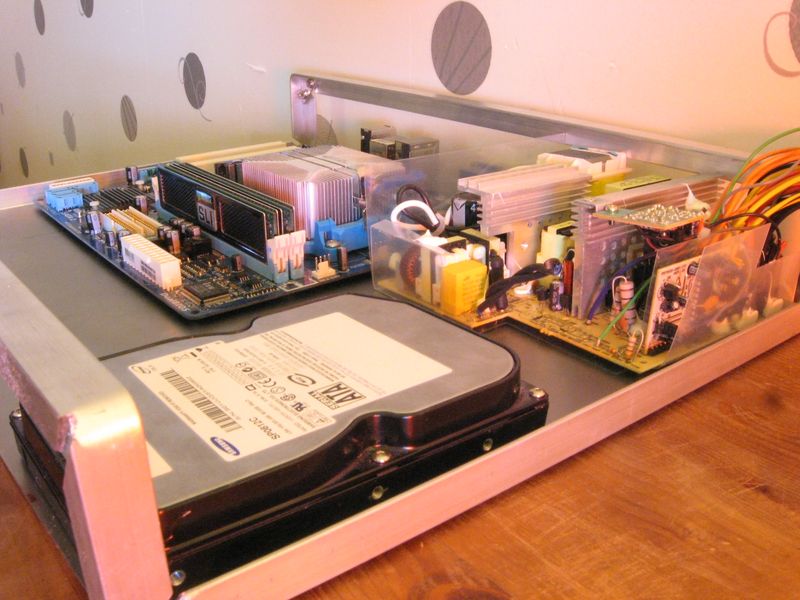

Så til layout.

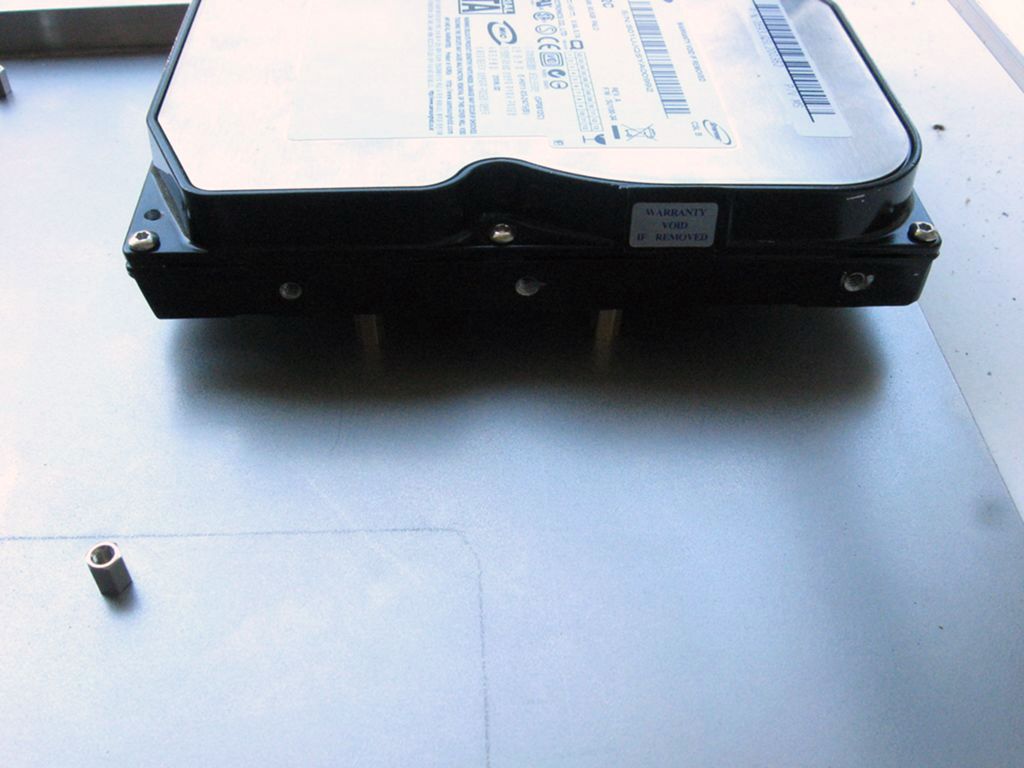

Alt sammen skal stå på "spacere"







Kommentar tråd

Endret 25. mai 2010 av kjeLL//

[kjeLL//]

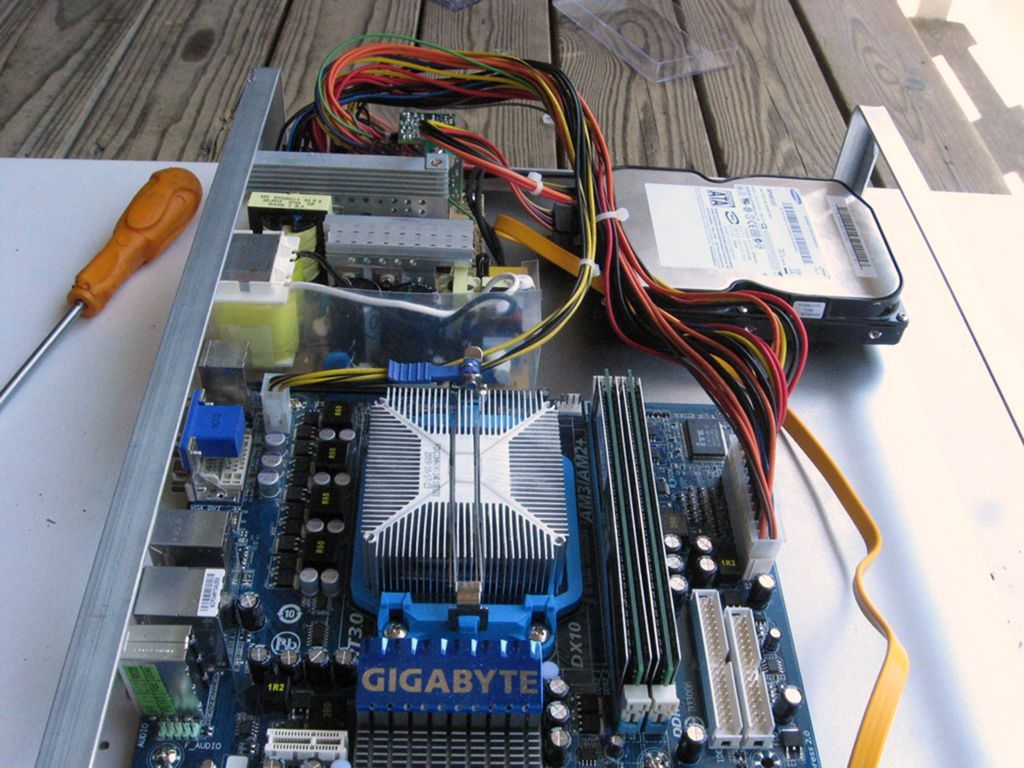

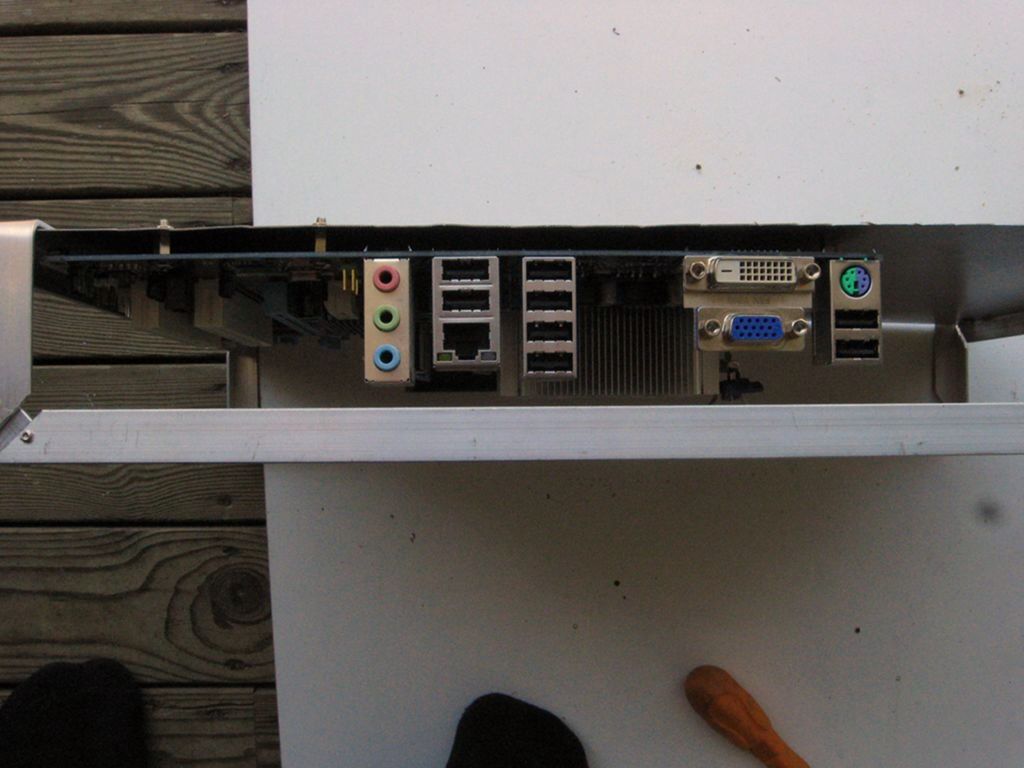

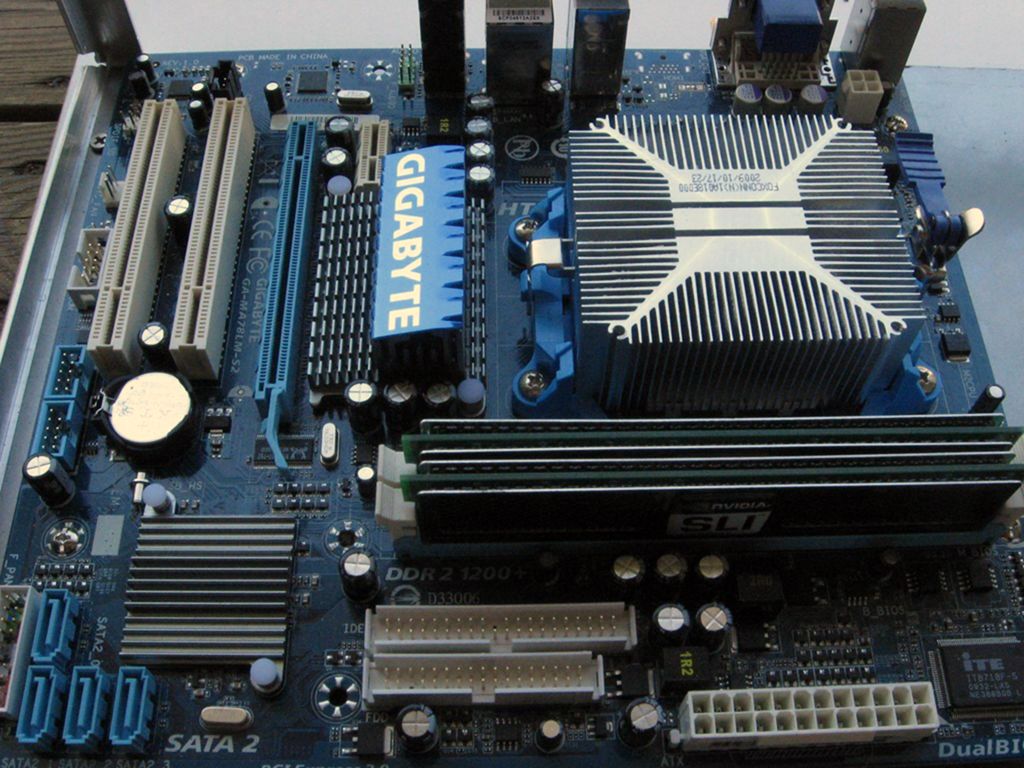

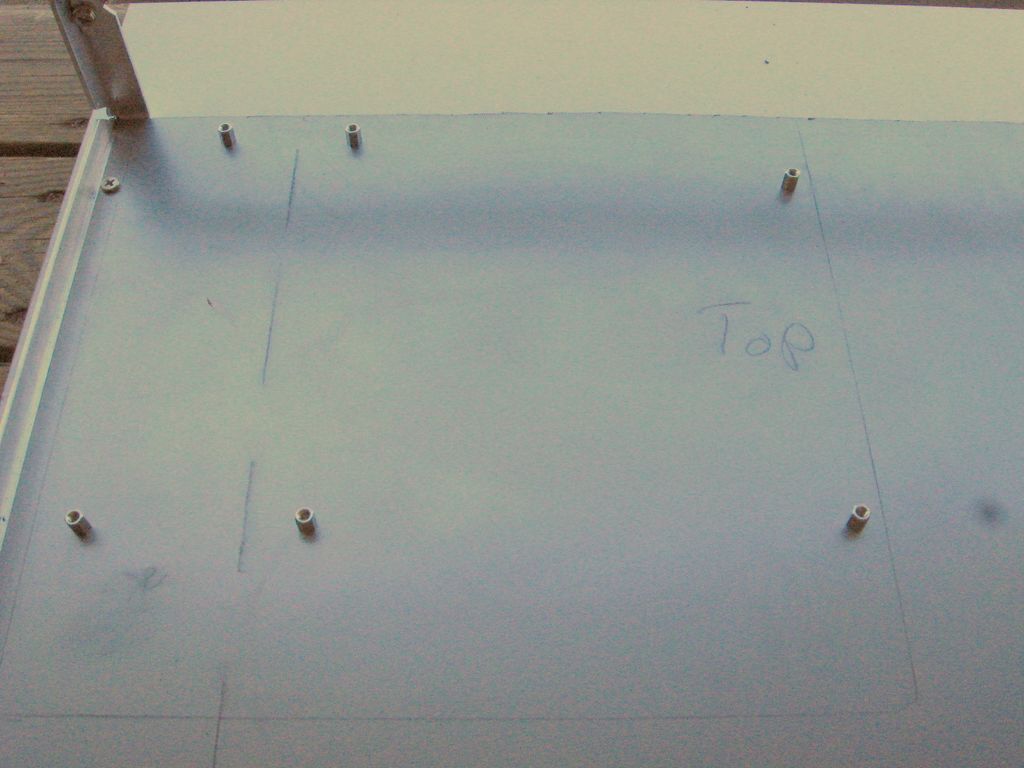

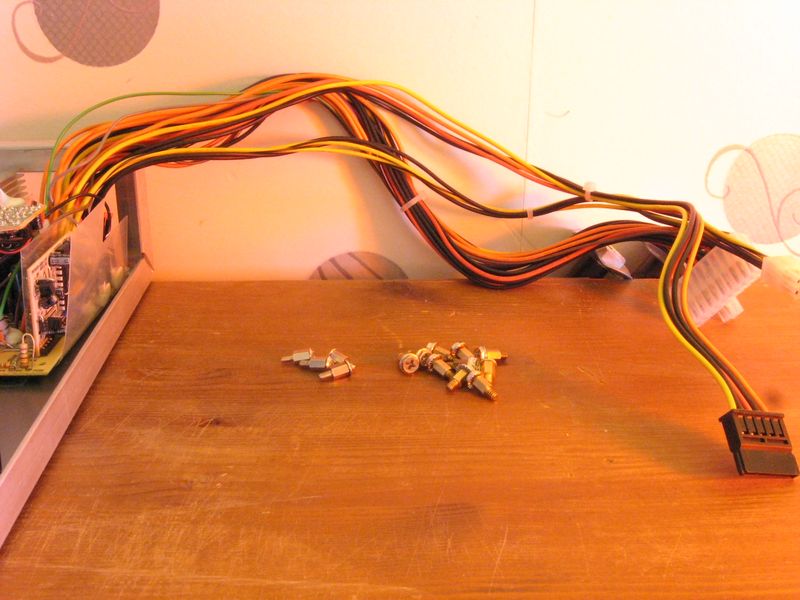

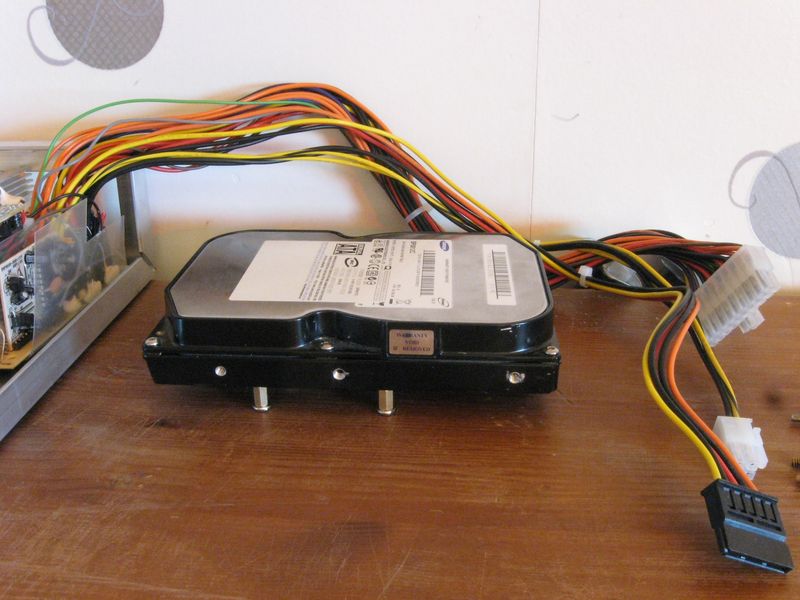

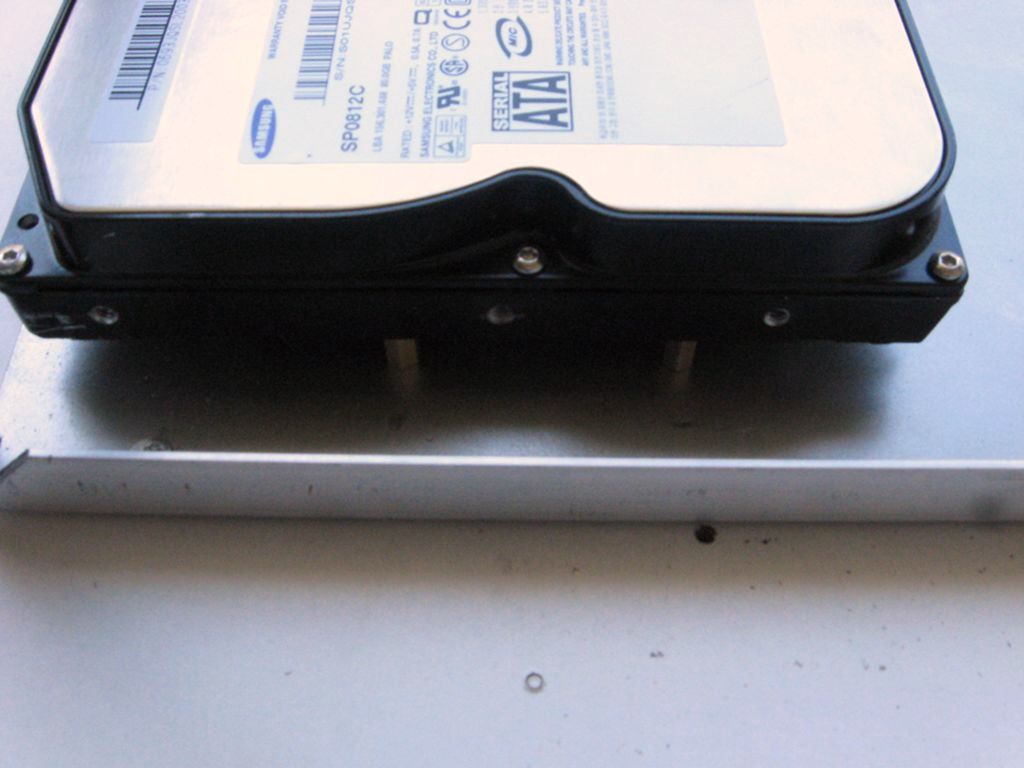

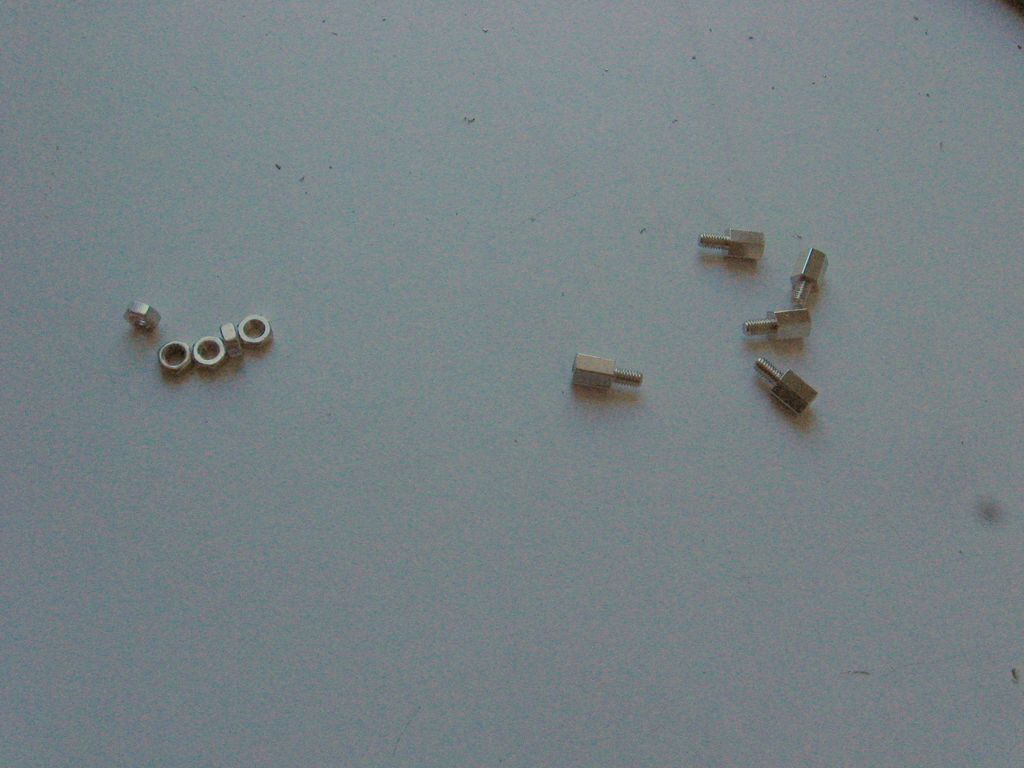

I dag har jeg ikke gjort mye.. har egentlig kun skaffet spacere og muttere som passer til dem og testmontert alt som skal være inni. Takker Datakjeden for 6 gratis spacere fra roteboksen =)

Jeg trenger å stive opp under, hele bunnen blir rund når jeg løfter på den :S

Og jeg lurer på om jeg skal gjøre om litt på planene også. Bruke metall-nett over og gjøre en passiv kjøleløsning av hele systemet. Men er litt usikker. kommenter gjerne i kommentartråden..

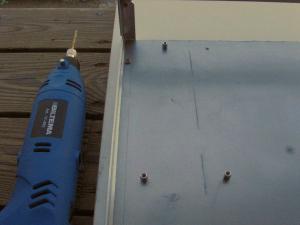

her er noen bilder fra prosessen.







Kommentar tråd

Endret 26. mai 2010 av kjeLL//

[kjeLL//]

Lenge siden update nå. Men det er for at jeg ikke har hatt så mye tid til å sitte ved forumet.. Så denne gangen blir det bare et sammendrag av hva jeg har gjort med kabbinettet den siste tiden..

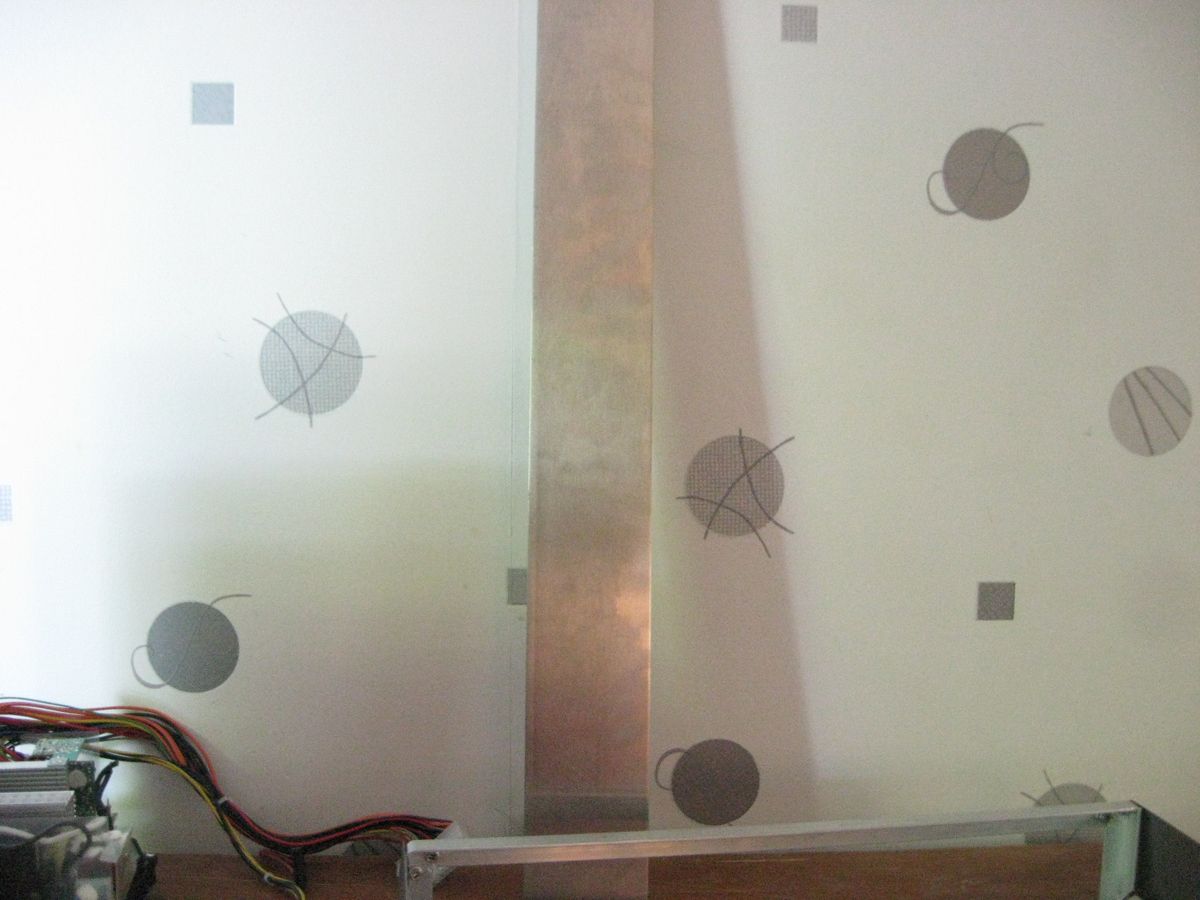

Se her. jeg har kjøpt meg noe jeg kan bruke til front! det er alu som er 70x1000x2mm begynner vell på den etterpå i dag om jeg begynner å kjede meg =)

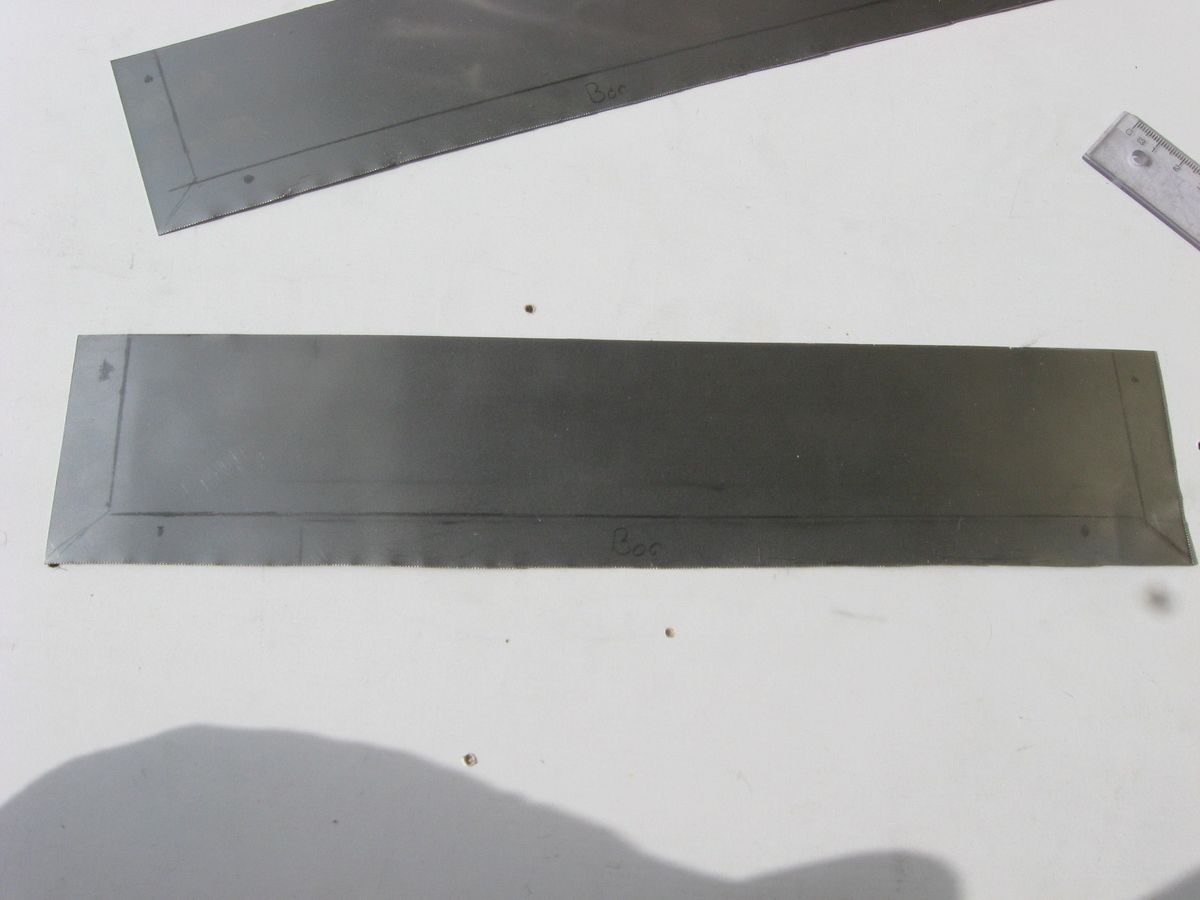

Jeg har klipt ut sidevegger fra 2cm katastrofen og prøvd å rette litt på metallet etterpå..

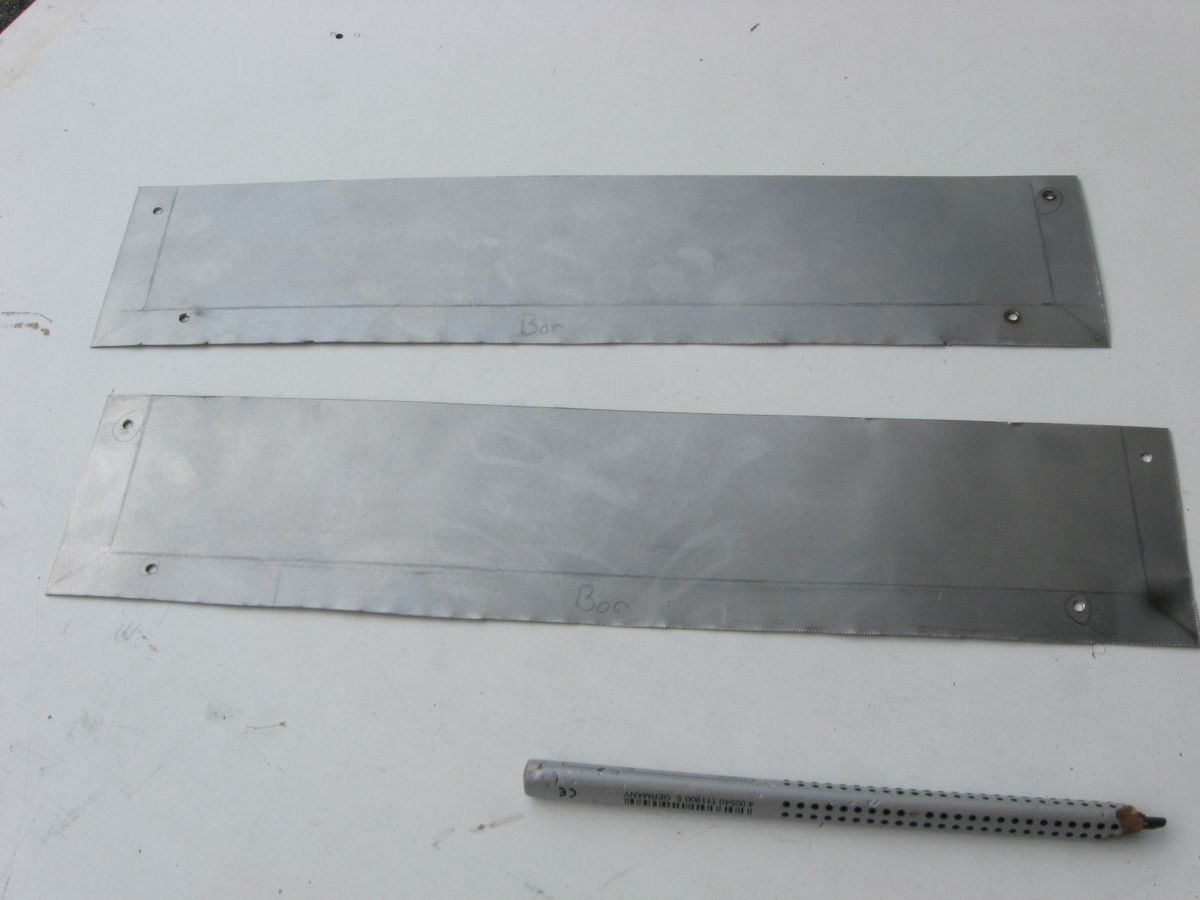

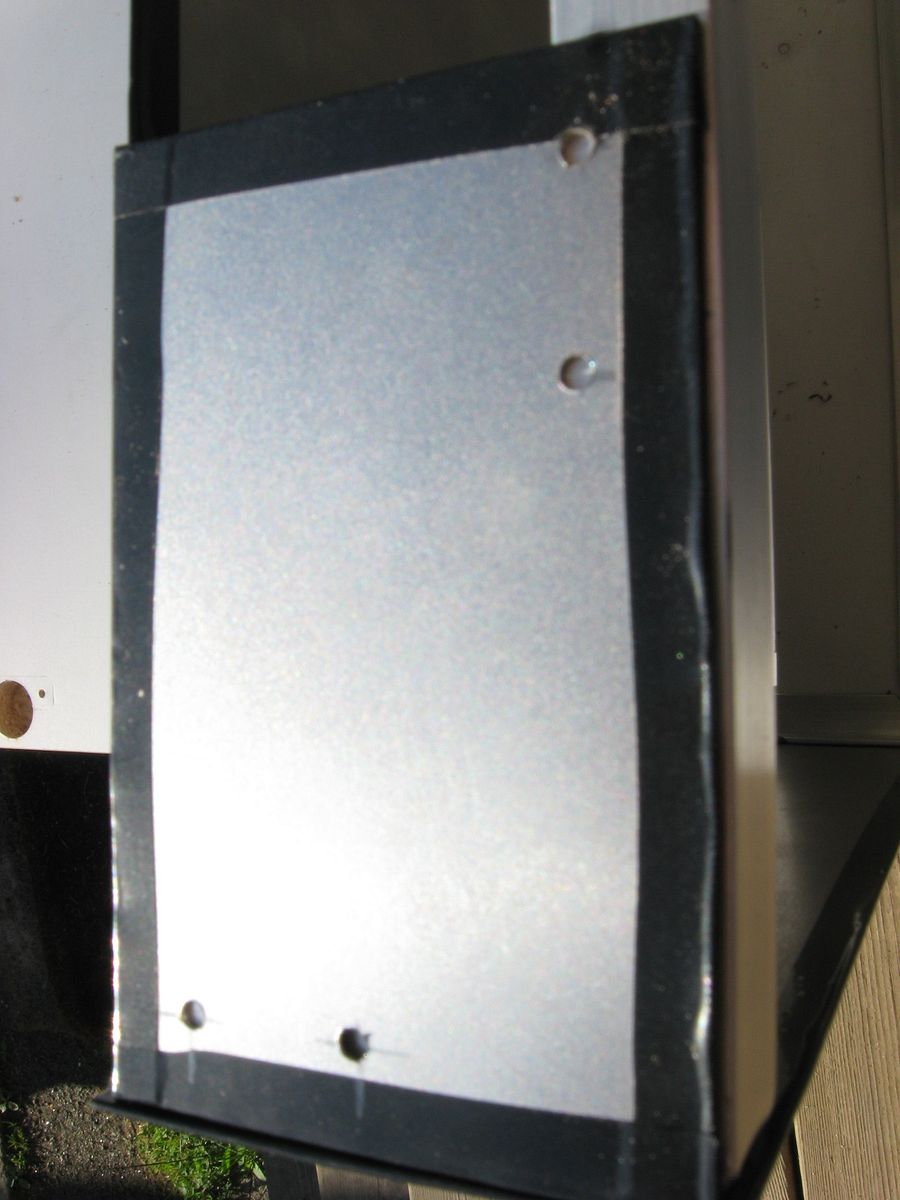

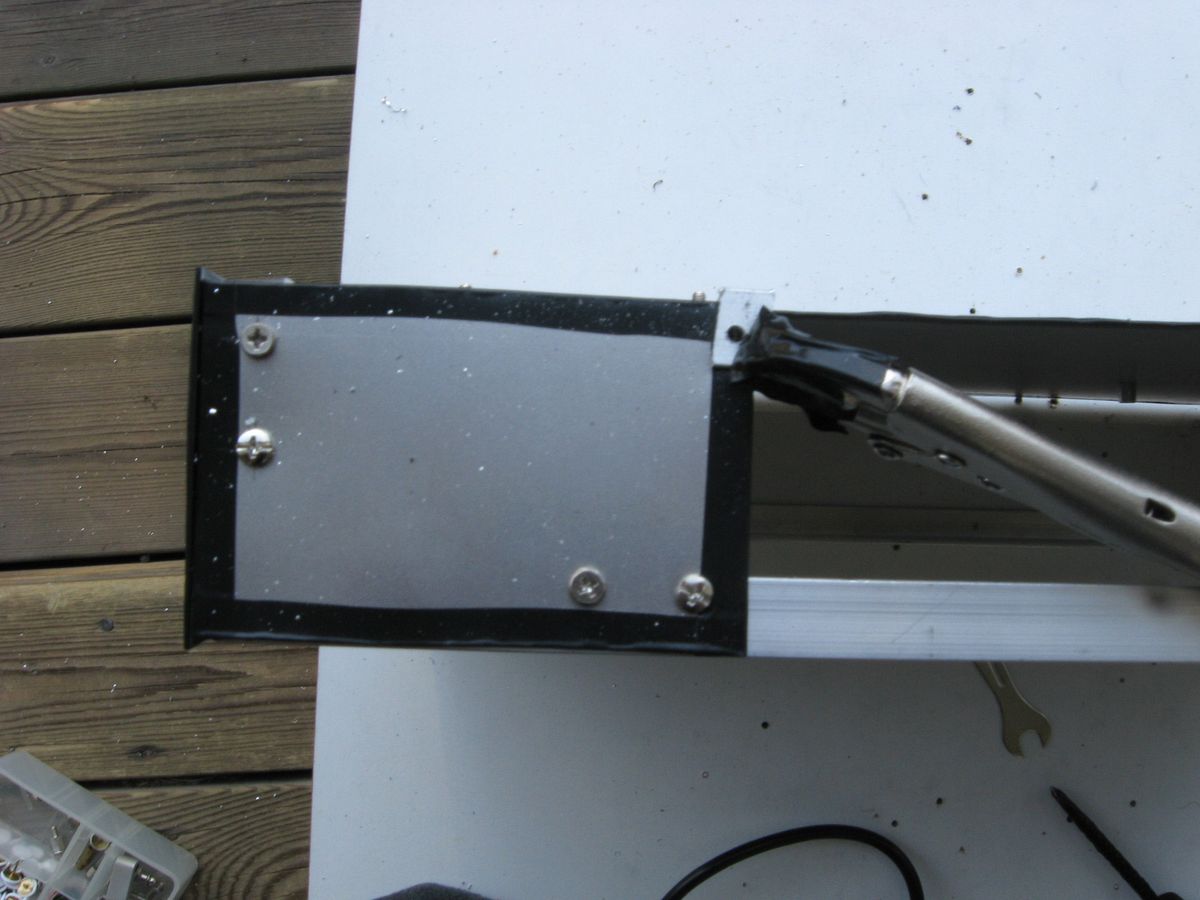

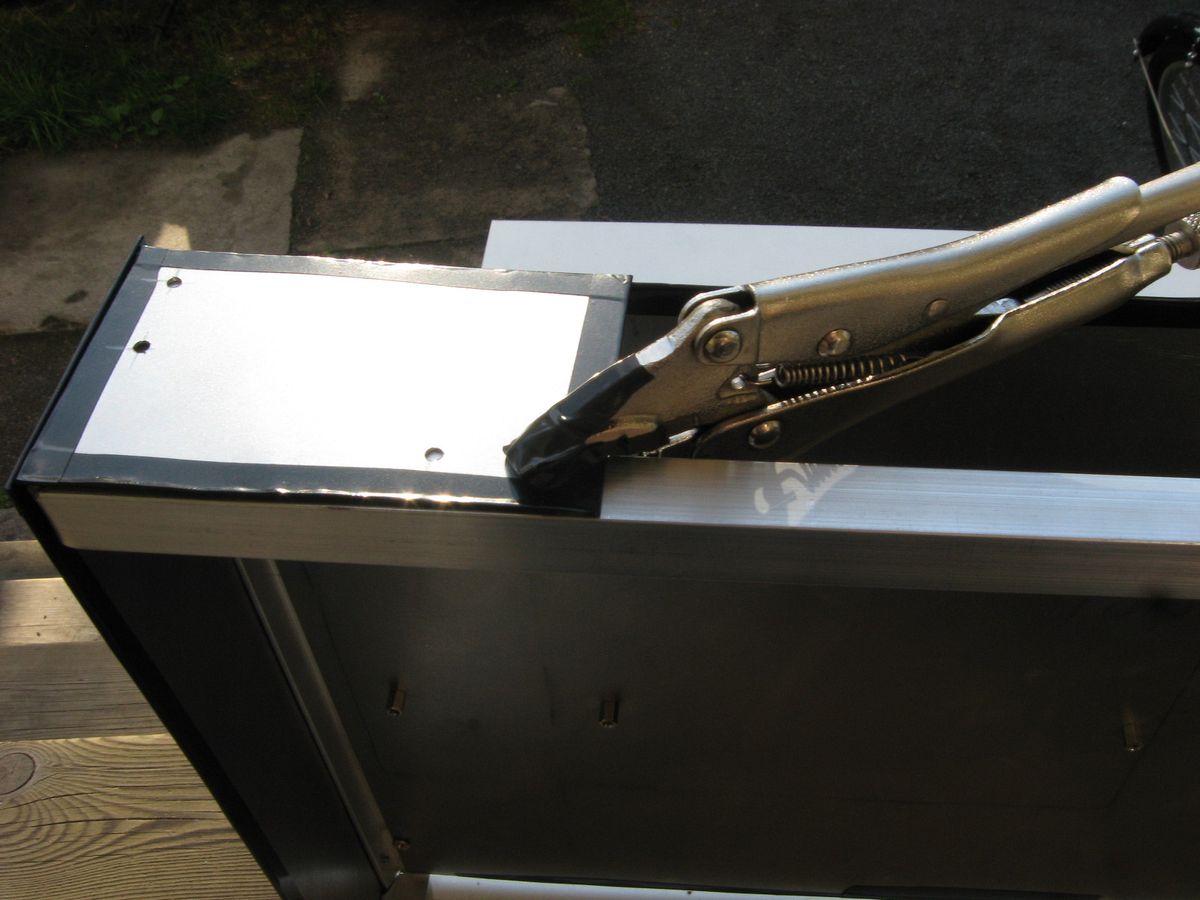

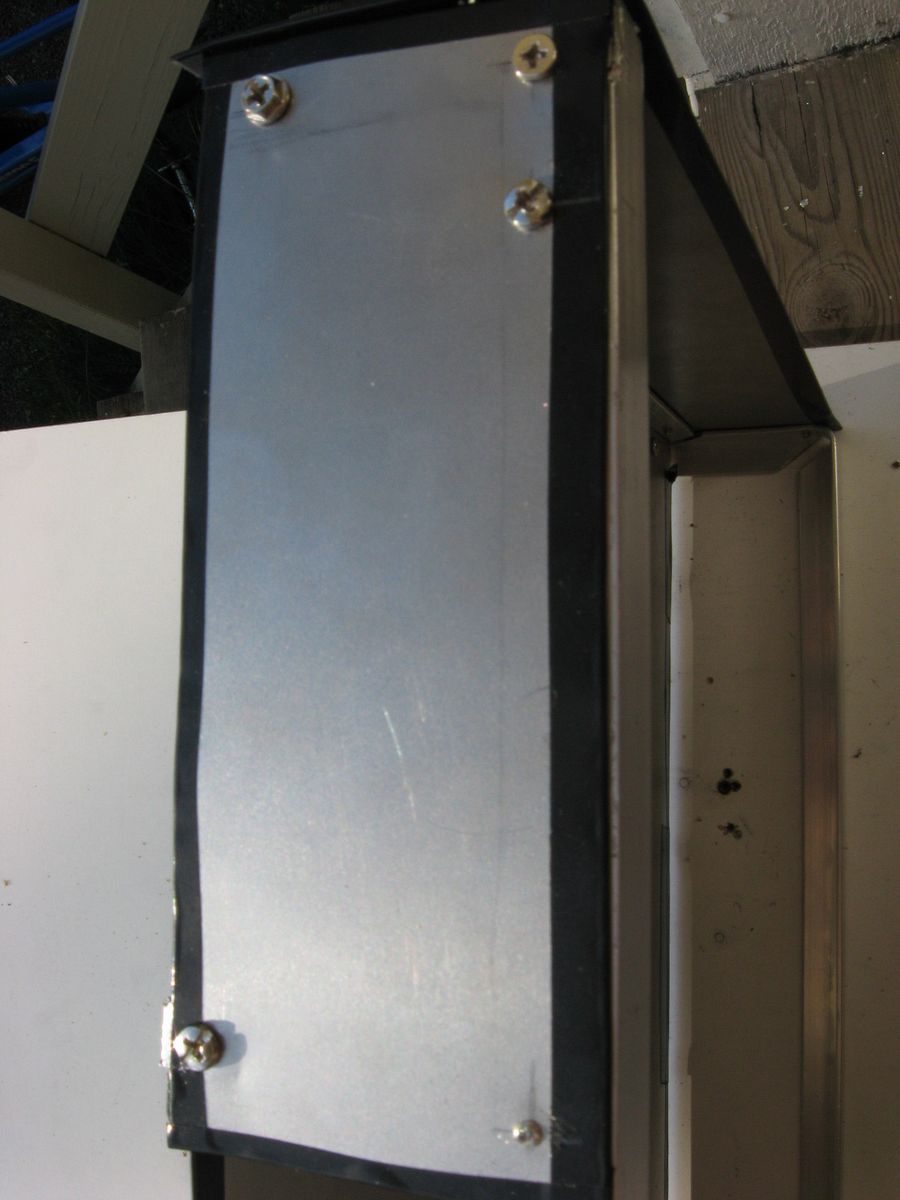

Neste dag teipet jeg elektroteip på alle skarpe kanter. Og klepte ut plater til å ha bakerst (Ikke mere sår og ødelagte klær.)

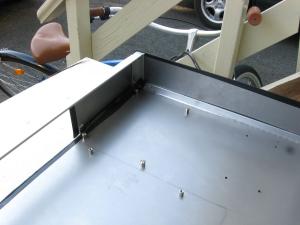

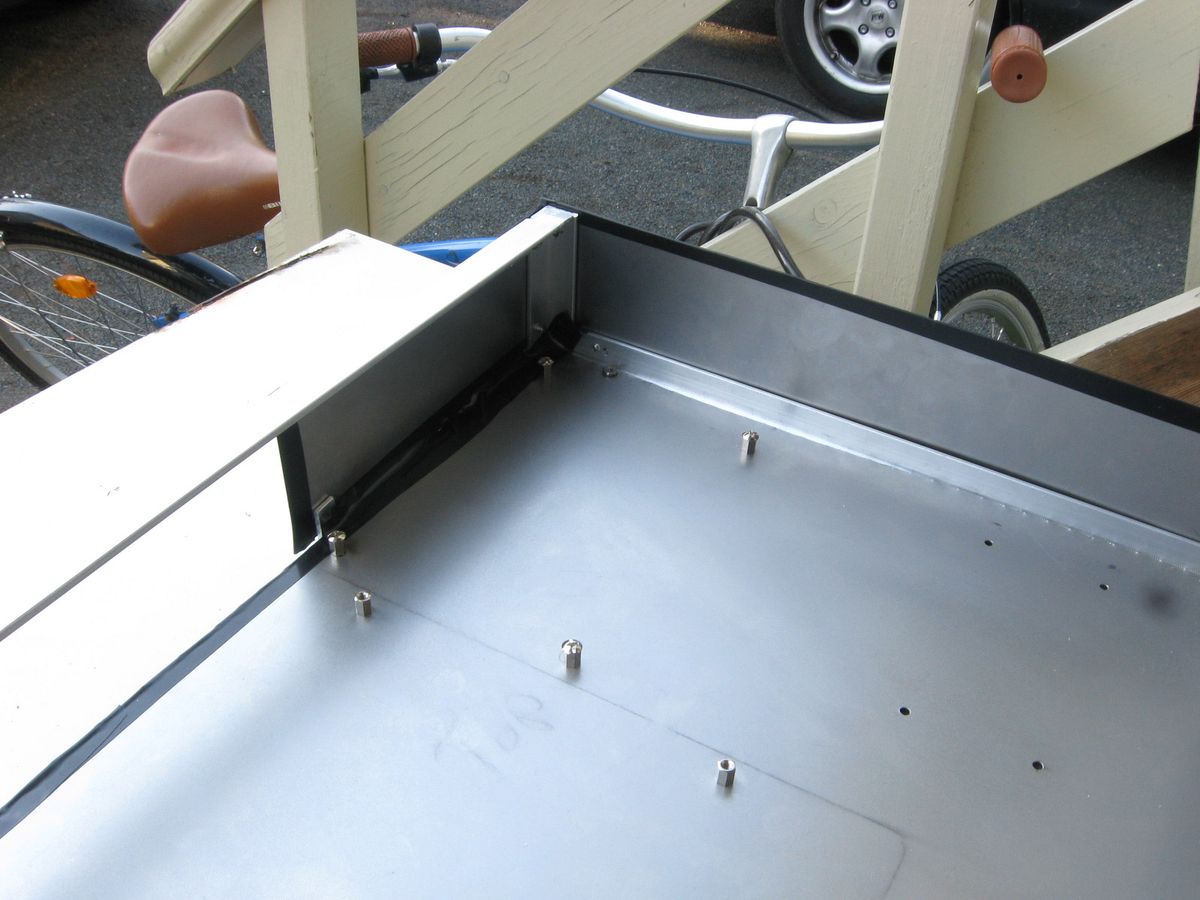

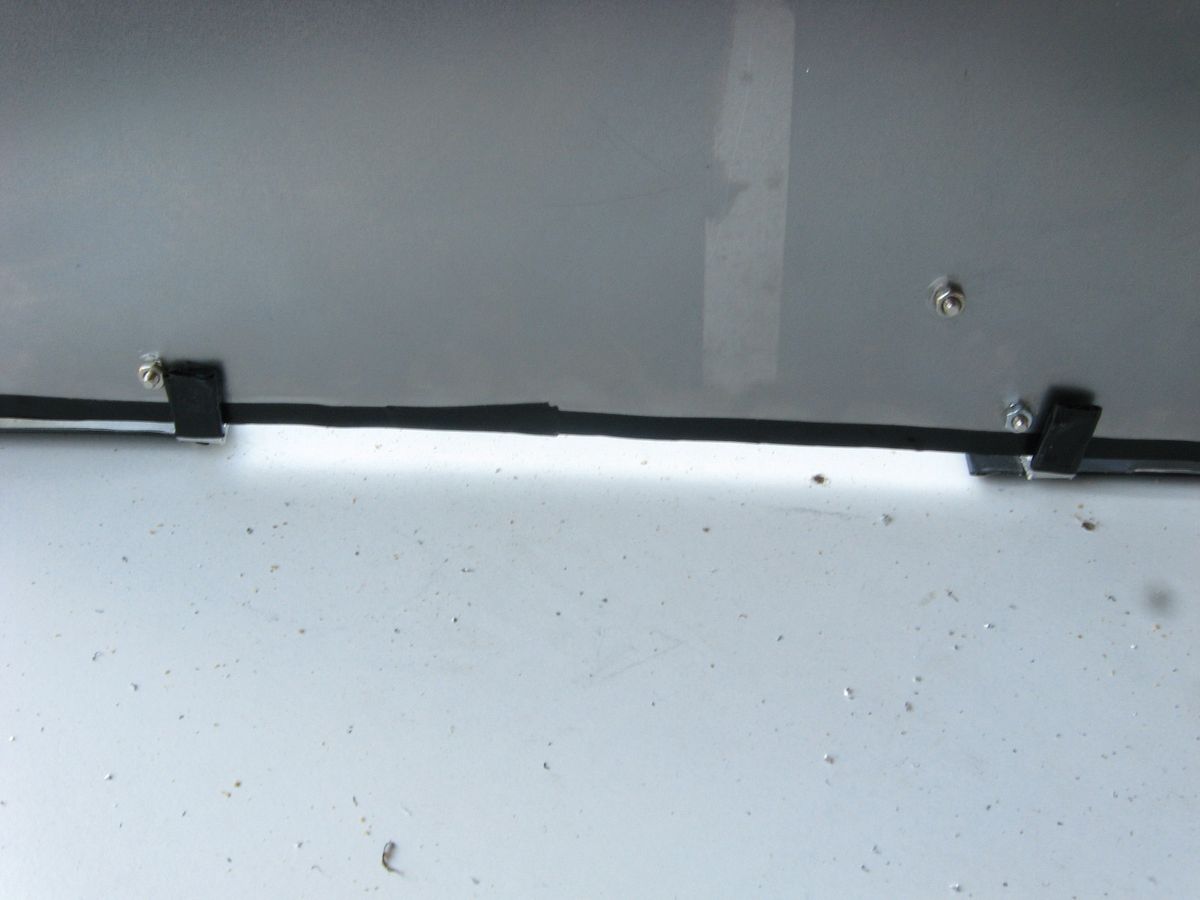

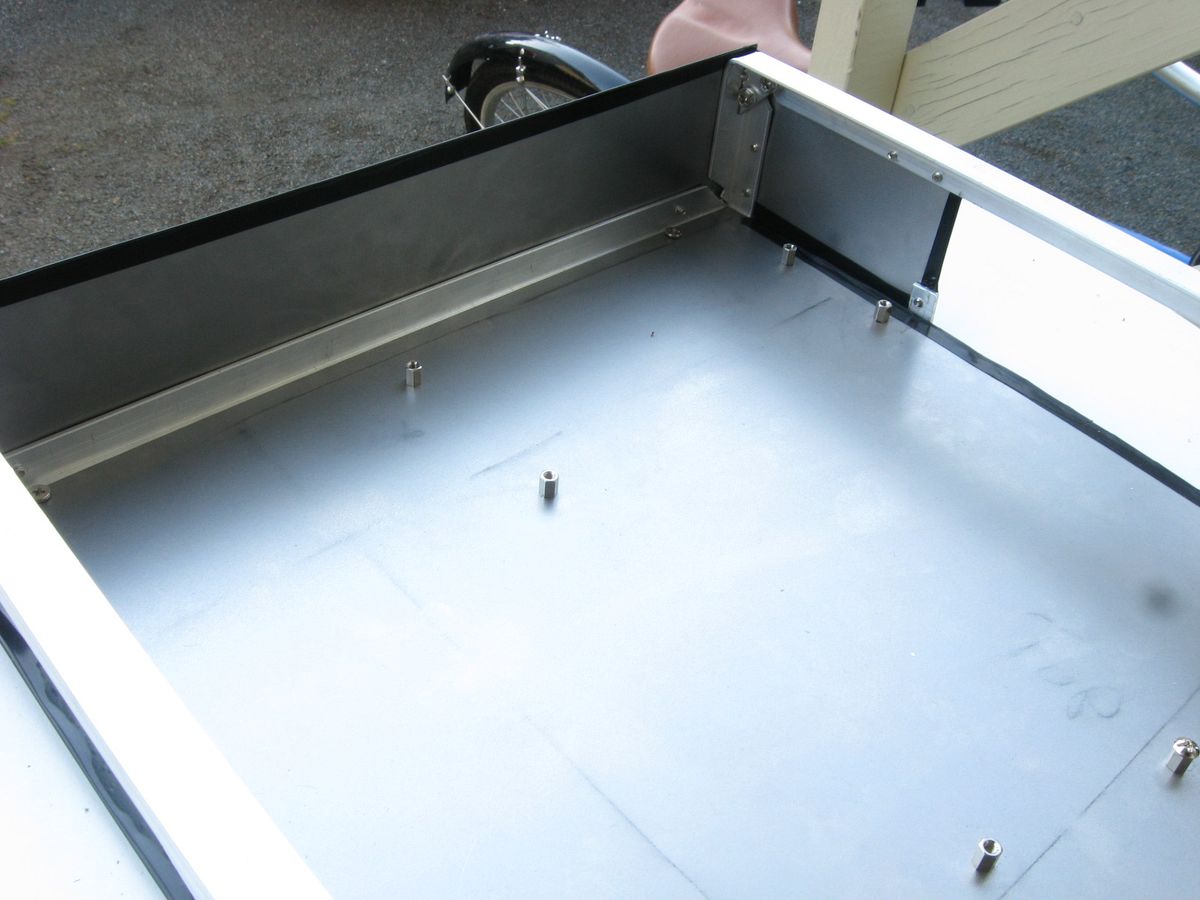

De små "krokene" jeg har festa på bakpletene hindrer at hele bunnen blir rund. trenger bare å feste etpar sånne på fronten også så slipper jeg kansje å stive opp hele bunnen =)

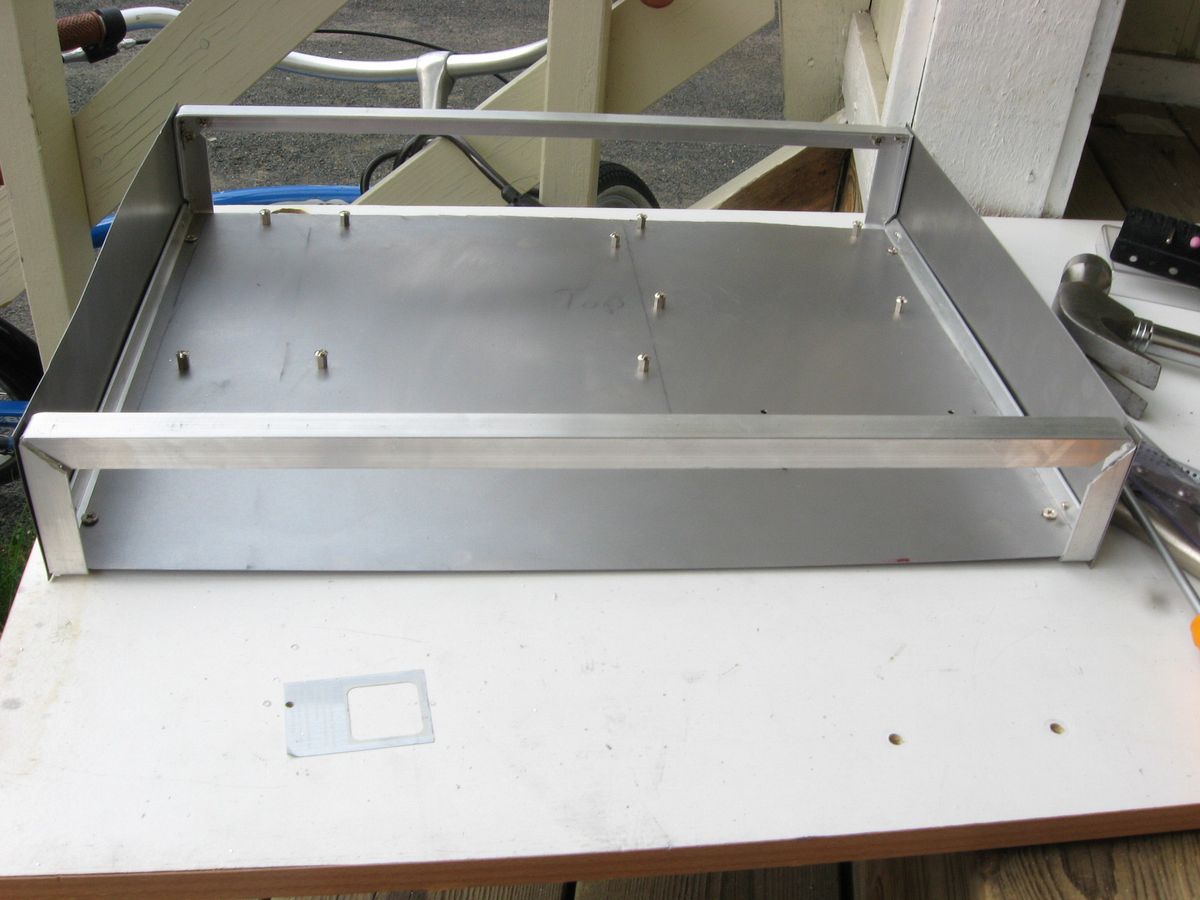

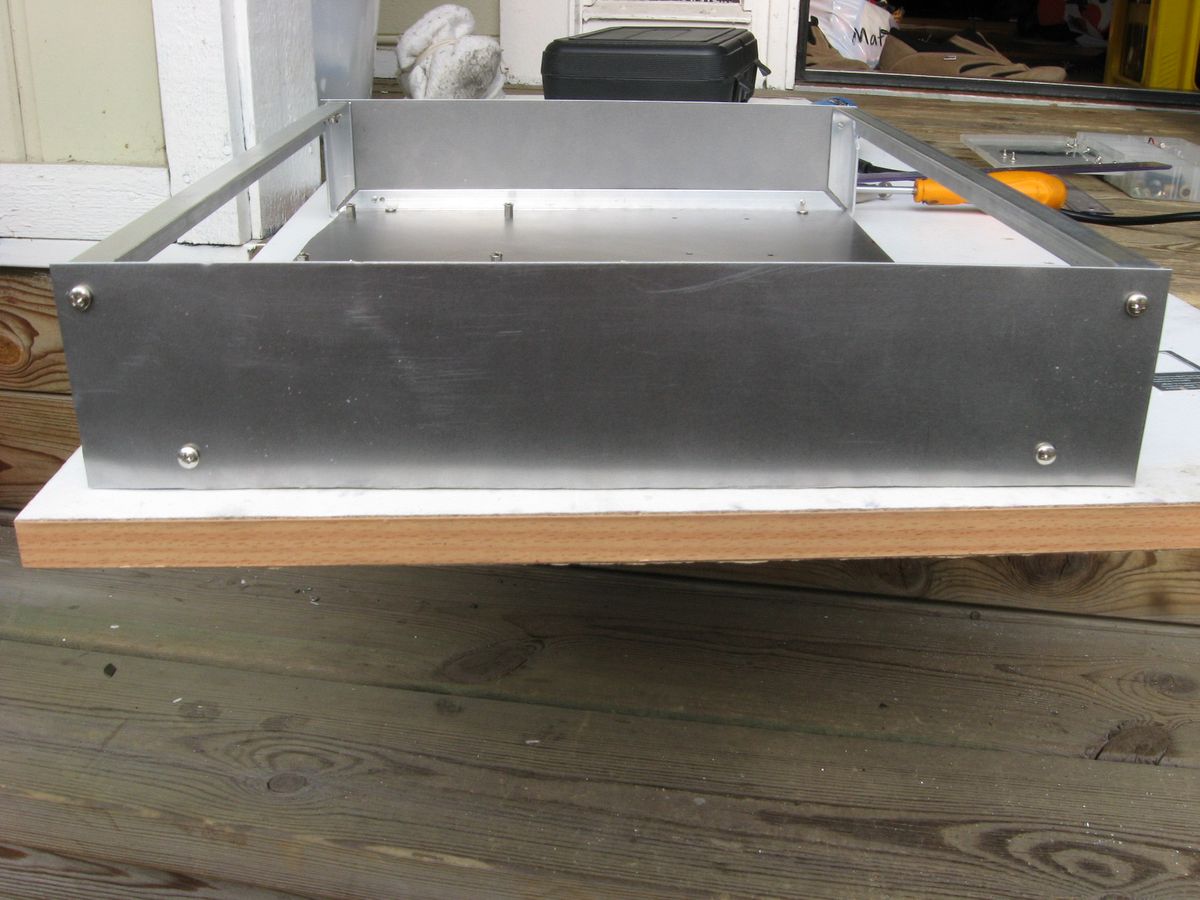

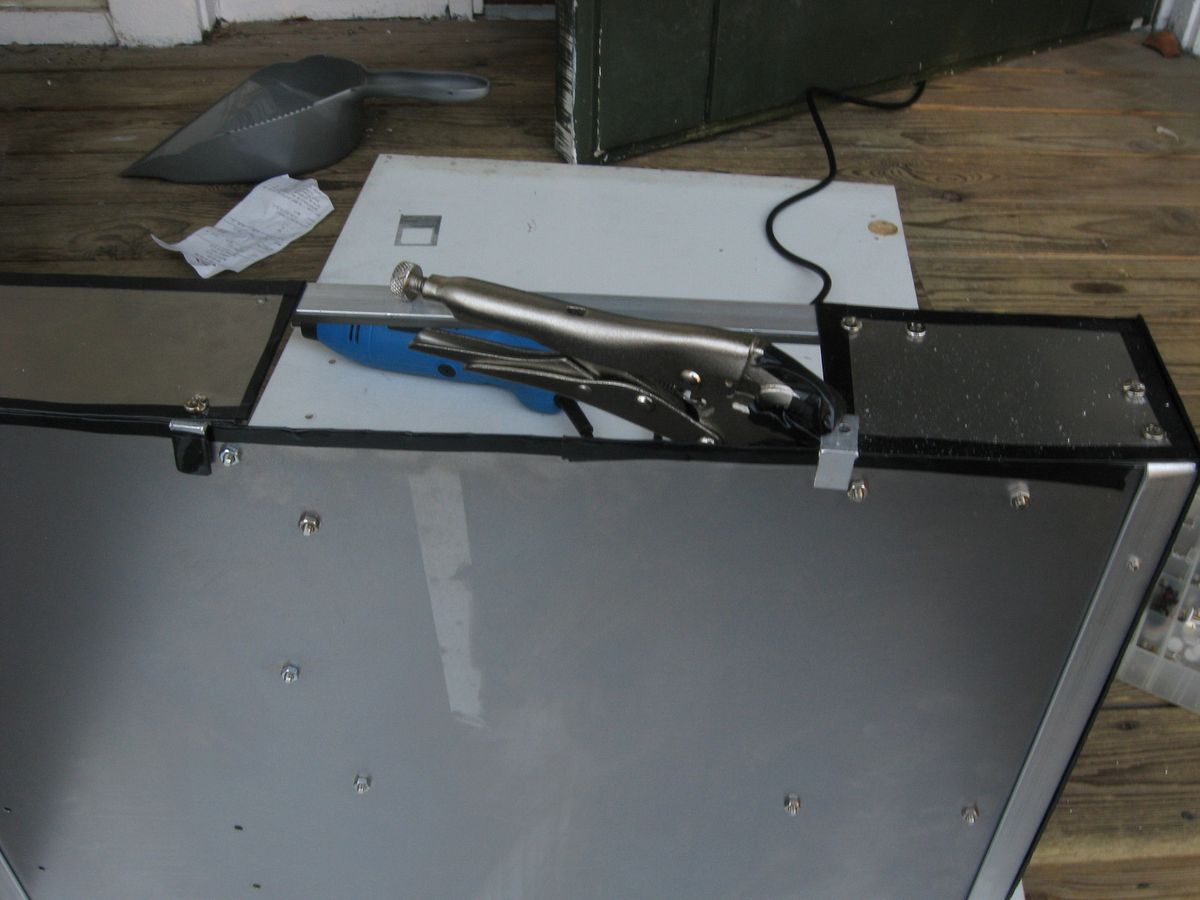

Nå i dette øyeblikk ser kassa sånn ut.









Føler jeg begynner å nærme meg halvveis..



Gjenstående ting:

[]bekrefte kode fra kredittkortet til paypal så jeg kan bestille ting fra usa.

[]sage en 430mm lang bit av den 1m lange aluplata jeg kjøpte

[]pusse ned kanter så jeg slipper å ha teip på.

[]lage tak av det jeg skal ha fra usa

[]lage hull til powerknapp fra usa

[]lage festehull i bakplate til løs dings på psu

[]demontere alle deler

[]finne ut hvilken farge jeg skal ha (mest sansynlig en mat sort)

[]pusse ned alle overflater for grunning

[]grunning/lakering

[]tørking

[]remontering



Om jeg har glemt no så er det bare å skrike ut i kommentartråden



Kommentar tråd

[kjeLL//]

Prisliste



multiverktøy - biltema - 149

drillbits - biltema - 15+15+12

tang - biltema - 60

rettholt - biltema - 20

baufil - biltema - 33+20

div gjenge - tools - 100

div verktøy - biltema - 47



totalt: 471

_________________________________________________





materialer.

2m a 15x15x2 alu - profparter - 80

450x1000x0.5 blikk - profparter - 100

70x1000x2 alu - profparter - 99

div muttere - tools - 30



totalt: 309

_________________________________________________





forventa



alu 100

div utlandet



520x1.25+200= 850 for knapp og nett

95 95 for riser card

_________________________________________________

totalt + forventa 1825



(priser oppjustert til næreste hele kr)

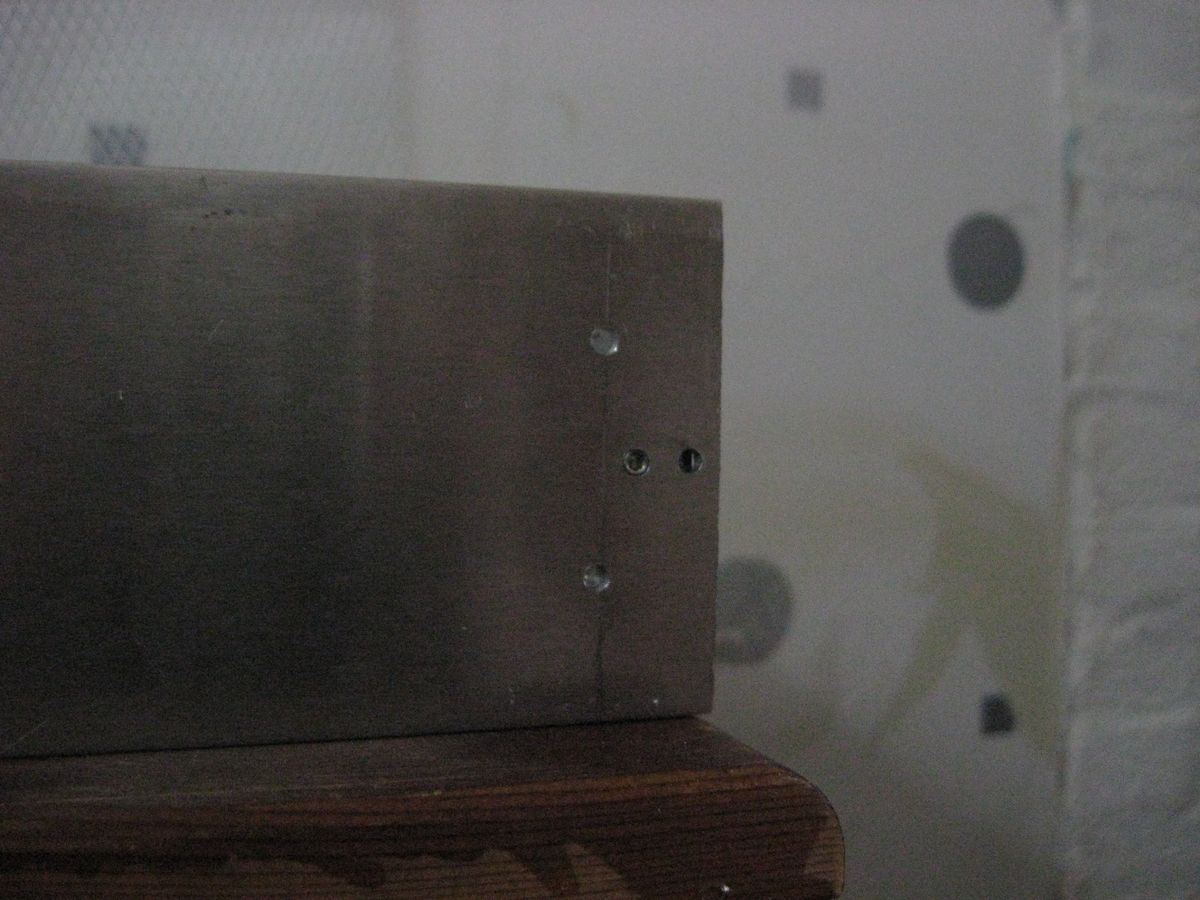

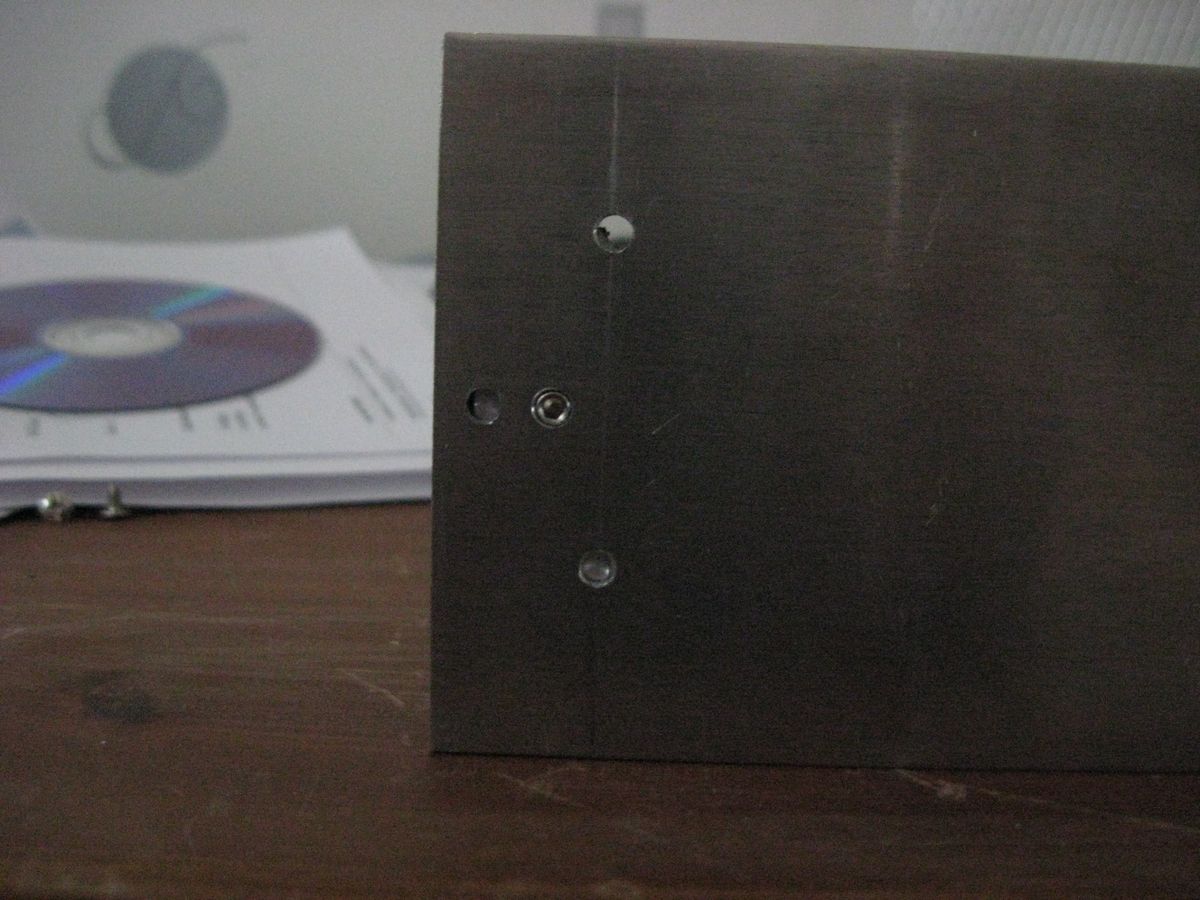

For noen dager siden begynte jeg på fronten. Å for en bra start det var! Jeg gjore 6 feil på rad!! Uansett har jeg lagd en mal for neste front om jeg finner ut om jeg ikke kan bruke den.

Bilder av tabbe



Om jeg bestemmer meg for at kabinettet kun skal være børsta alu så blir tabba gjort om til no annet en front, og blir brukt som mal på neste front.. Kameraet mitt har grusom opptikk så alt blir seendes skjeft ut.



edit:

De skruene jeg har brukt til front blir brukt rundt hele kabinettet om jeg bytter ut blikk med 2mm tykk alu.

[pirk]

Prislista ble heller ikke riktig vist i spoiler. har brukt tab for å få priser rett under hverandre.

[/pirk]



Kommentar tråd

Endret 4. juni 2010 av kjeLL//

[kjeLL//]

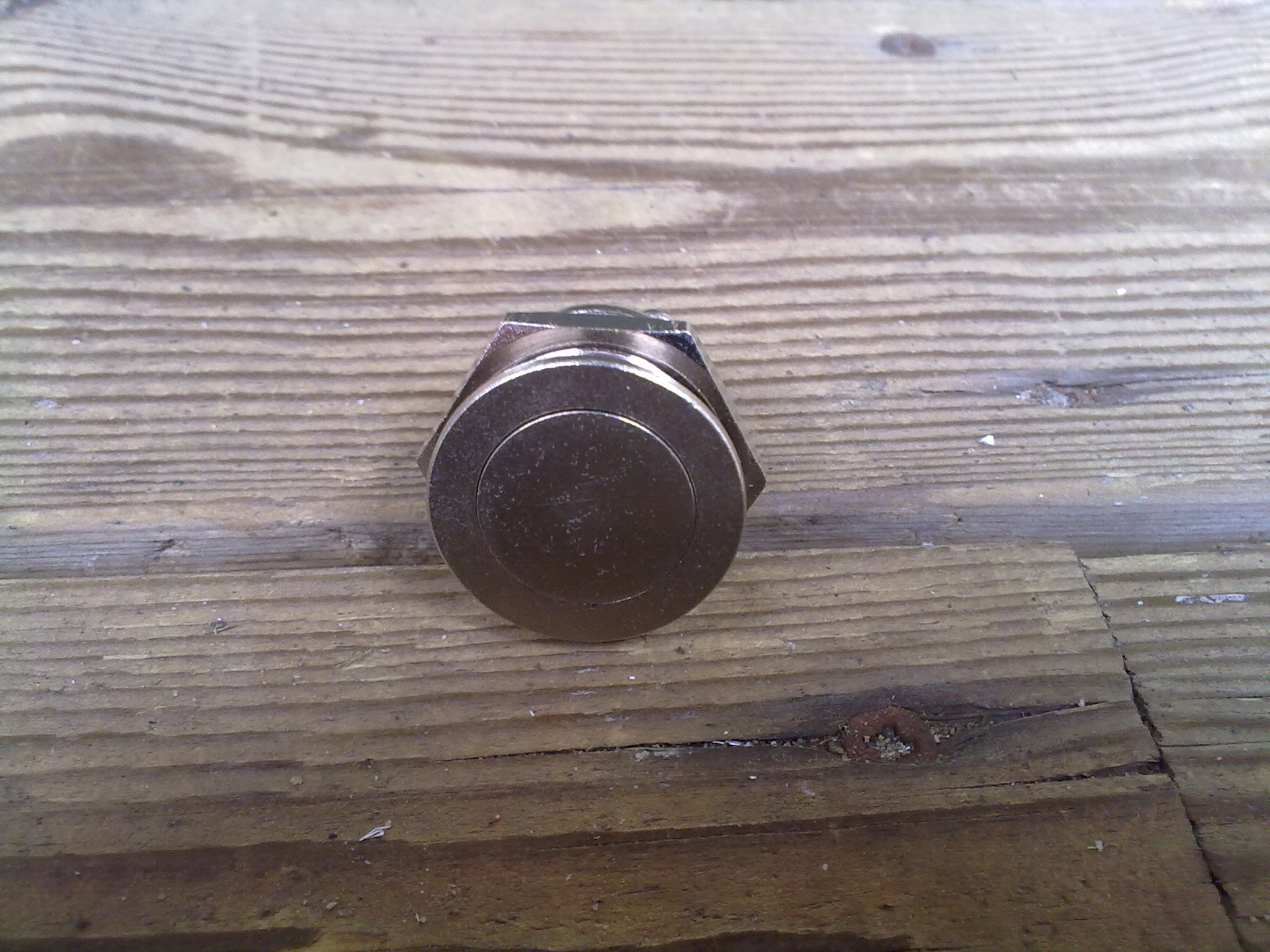

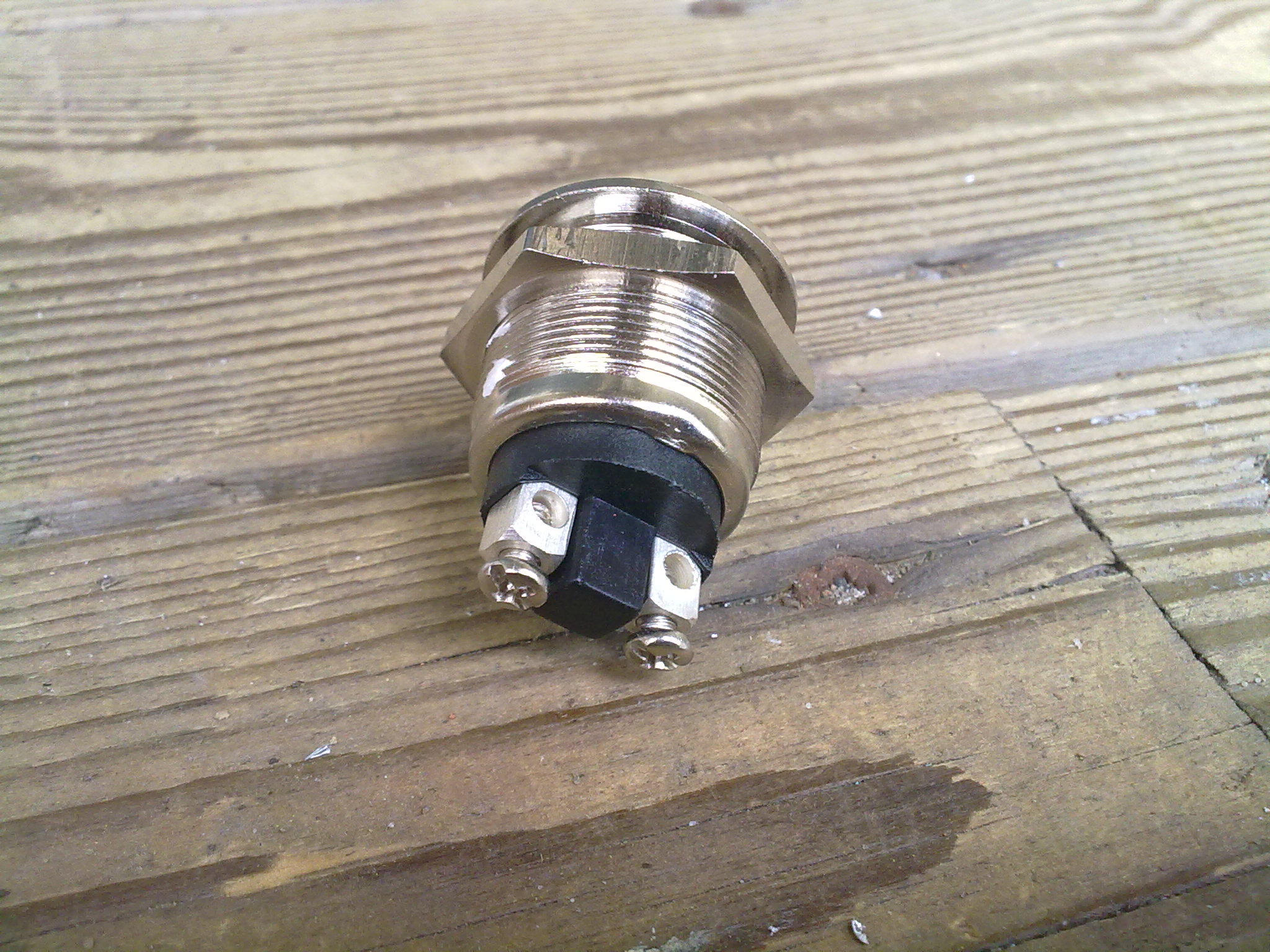

I dag henta jeg pakka fra USA.

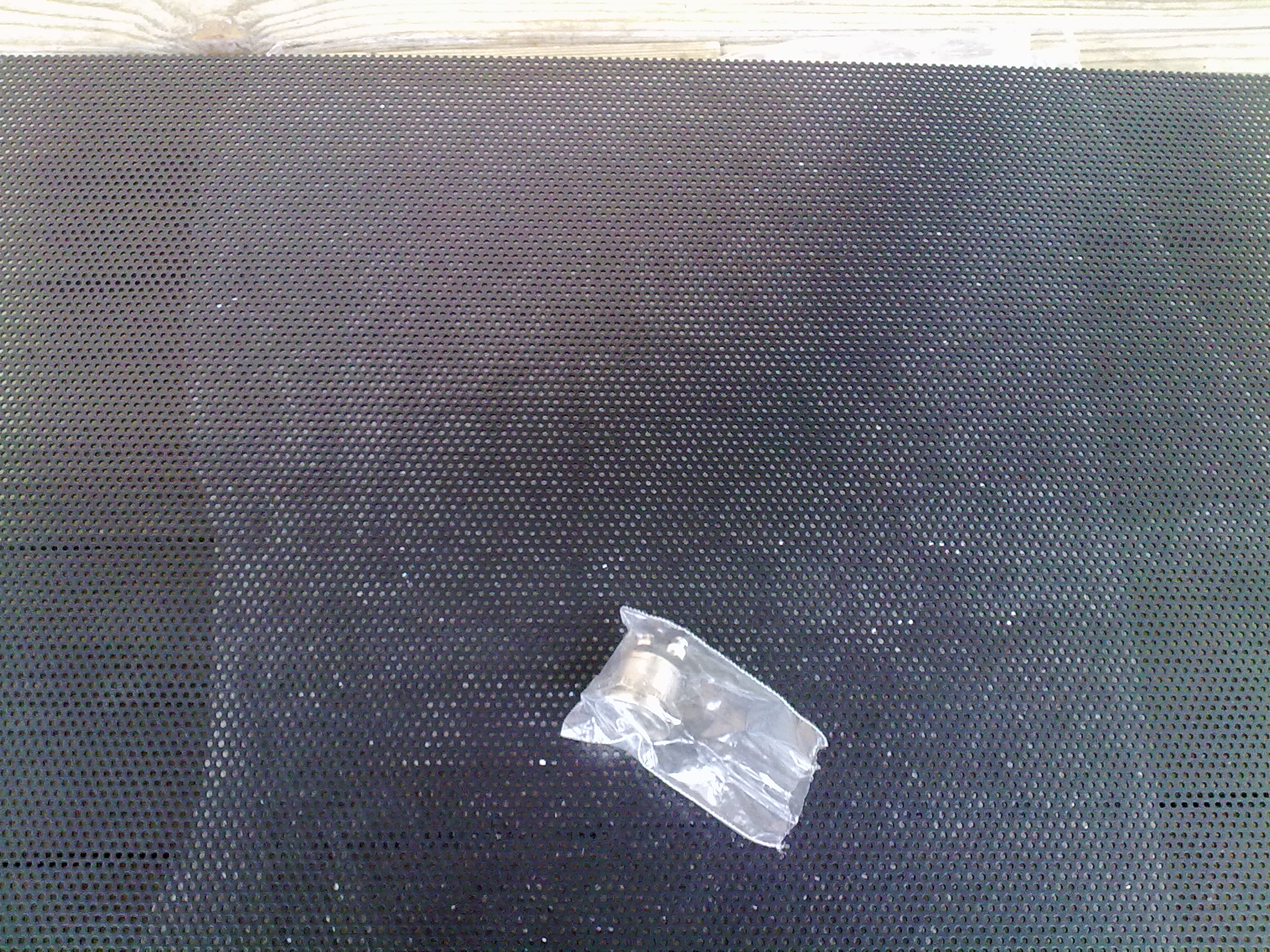

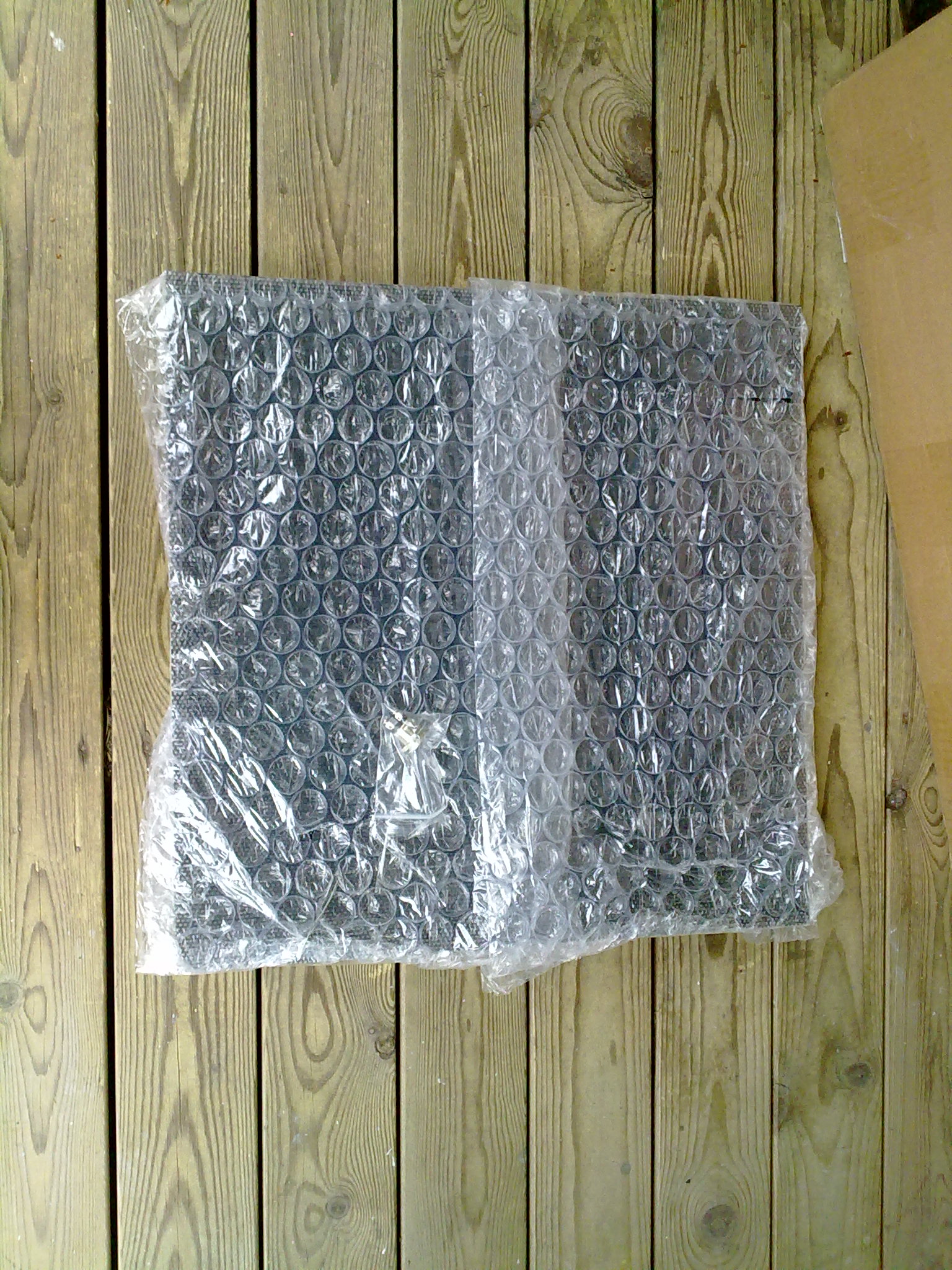

Her er bilder av pakka og det som var inni.
