Bygging av terrasse- beregning av bjelker

[LOI]

Jeg skal bygge en terrasse på hytta. Den skal festes i hytteveggen på en side og festes til betongsøyler 2 meter ut fra veggen. Jeg skal benytte 48x148 bjelker med 60 cm senteravstand.

Hvor langt utenfor søylene kan jeg la terrassen gå med tilstrekkelig stivhet?

[Ekko]

Vil tro dette også avhenger litt av bredden på terrassen (hvor mange dragere går utover som du fordeler vekt på), samt tykkelsen på terrassebordene du bruker oppå (hvor stivt fordeler du vekten over hvor mange dragere). Velger du den tykkeste her henter du kanskje litt totalt.



Jeg ville på feelingen mene at 1m skulle gå helt greit, men at jeg ikke ville gått over 2. Kommer jo selvsagt an på hvor mange som skal stå utpå der samtidig. Den knekker nok ikke om man er mange, men at den gir nok litt mer etter, samt at belastningen på festene i veggen blir langt større.



Jeg er forresten ikke snekker eller håndverker, har kun erfaring fra de 2-3 terrassene jeg selv har vært med å bygge. Hvis du absolutt vil ha den lengre og stivere kan du jo gå ned fra 60 cm mellomrom til litt lavere eller evt bruke viagra.

[The Avatar]

Har du ei skisse som viser kva du planlegger?



Det er mange faktorer inne i bildet her, som eigenvekta til konstruksjonen og kva som er max vekt du vil dimensjonere for. Skal terrassen berre være sterk nok til at ein person kan stå ytters på kanten, eller skal kanten være sterk nok til å f.eks parkere bilen der? Kva aksepterer du av bevegelse på terrassen? Treverk kan bøyast forholdsvis mykje utan å brekke, ein gyngande terrasse kan derfor være trygg sjølv om den føles ubehagelig å gå på.



Måten du monterer bjelkene på har også stor betydning for styrken.

[sierratec]

Jeg skal bygge en terrasse på hytta. Den skal festes i hytteveggen på en side og festes til betongsøyler 2 meter ut fra veggen. Jeg skal benytte 48x148 bjelker med 60 cm senteravstand.

Hvor langt utenfor søylene kan jeg la terrassen gå med tilstrekkelig stivhet?



Du skal med andre ord ha en drager på de betongsøylene 2 meter utenfor veggen?? Isåfall ville jeg ikke hatt mere overheng en 50 cm

Endret 22. april 2010 av sierratec

[LOI]

Hei,



Dette en terrasse på hytta på fjellet. Belastningen vil kun bli mennesker og snø!!!



Stolpene på langsiden av hytta står 2 meter fra vegg (avstand mellom stolper er ca 2,2meter, 6 stolper). På kortsiden av hytta har jeg 4 stolper (pluss den som kommer fra langsiden) 2,5 meter fra vegg med tilsvarende 2,2 meter avstand. Jeg er blitt anbefalt å feste en 148x48 mm bjelke til gunnmuren og sette opp 1 (eller 2?) 196x48 bjelke på toppen av betongsøylene med søylesko. Bjelkene (48x148) blir da festet til bjelken på grunnmuren med bjelkesko og liggende oppå bjelken mellom søylene. "Folk" sier at 2,5 meter avstand fra vegg til søyle er ok, men jeg får varierende svar når det gjelder hvor langt jeg kan la bjelkelaget gå på yttersiden av søylene. Jeg skulle gjerne ha 1 meter, men noen sier at jeg bør stoppe på 0,5 meter fordi: 1) det blir for stor svikt og 2) snølasten blir så stor at bjelken kan brekke. Kravet til snølast ved min hytte er 650 kg/m2, men jeg regner med at jeg måker terrassen jevlig slik at det aldri blir mer enn halve denne lasten.



Takknemlig for kommentarer.

[Gjest Slettet-fsaSP0zV]

Stikk innom fagavdelingen til en større byggevareforretning, de har tabeller for dette.

[ThOms-N]

Stolpene på langsiden av hytta står 2 meter fra vegg (avstand mellom stolper er ca 2,2meter, 6 stolper). På kortsiden av hytta har jeg 4 stolper (pluss den som kommer fra langsiden) 2,5 meter fra vegg med tilsvarende 2,2 meter avstand. Jeg er blitt anbefalt å feste en 148x48 mm bjelke til gunnmuren og sette opp 1 (eller 2?) 196x48 bjelke på toppen av betongsøylene med søylesko. Bjelkene (48x148) blir da festet til bjelken på grunnmuren med bjelkesko og liggende oppå bjelken mellom søylene. "Folk" sier at 2,5 meter avstand fra vegg til søyle er ok,

Denne hadde jeg gått for.



men jeg får varierende svar når det gjelder hvor langt jeg kan la bjelkelaget gå på yttersiden av søylene. Jeg skulle gjerne ha 1 meter, men noen sier at jeg bør stoppe på 0,5 meter

I min verden så hadde det for min del vært den absolutte max med 0,5 meter. Legg til at det er en del vekt i rekkverk. Folk sitter på det osv. Kjedelig visst den svaier etter 2 år.

Kravet til snølast ved min hytte er 650 kg/m2, men jeg regner med at jeg måker terrassen jevlig slik at det aldri blir mer enn halve denne lasten.

Det er et dristig utgangspunkt å ha. Tenk visst du ikkje er tilgjengelig i 2-3veker ved kraftig snøfall. Sykdom o.l.



EDIT:

Men vil gjerne få legge til at eg ikkje er fagmann på området, men har bygd en del i felleskap med utdanna folk.

Endret 27. april 2010 av ThOms-N

[haratang]

Tror nok (vet) at du med bjelkelag på 48x148mm og dragere av 2x48x198 og snølast på 6,5KN/m2 utnytter styrken og vell så det. Forslaget ditt med å bruke kun enkel 48x198mm som drager er dødfødt, bruk dobbel. Utkraging av 48x148mm bør ikke være over 60 cm. Det blir svikt når du går. Lykke til.

[mark]

fra byggforsk



2

Dimensjonering

21

Generelt



Dimensjonerende last er kombinasjoner av egenlast og nyttelast med tilhørende lastkoeffisient. Nyttelasten er snølast eller balkonglast. Verdiene i dimensjoneringstabellene er kontrollert for en balkonglast på 4,0 kN/m2. Der man har balkong som er overbygd, kan man dimensjonere med karakteristisk snølast på mark på 2,5 kN/m2, selv i områder med større snølast.



(...)



23

Balkongbjelker med senteravstand 0,4 m



Tabell 23 angir maks utkraging for balkongbjelker med senteravstand 0,4 m, når balkongen har åpent golv og man har klimaklasse 3 i henhold til NS-EN 1995-1-1. Dimensjoneringsforutsetninger er gitt i pkt. 22.







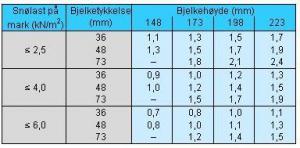

Tabell 23



Maks utkraging i meter for balkongbjelker med senteravstand 0,4 m. Balkong med åpent golv (klimaklasse 3)1)







24

Balkongbjelker med senteravstand 0,6 m



Tabell 24 angir maks utkraging for balkongbjelker med senteravstand 0,6 m, når balkongen har åpent golv og man har klimaklasse 3 i henhold til NS-EN 1995-1-1. Dimensjoneringsforutsetninger er gitt i pkt. 22.







Tabell 24



Maks utkraging i meter for balkongbjelker med senteravstand 0,6 m. Balkong med åpent golv (klimaklasse 3)1)

[rocketmaster]

Det finnes kartdata som forteller deg hvilken snølast du skal foholde deg til. Se be.no eller noe. Alternativt kan du spørre kommunen du skal bygge i. Snølasten du skal forholde deg til er høyere om du bor i Tromsø, enn om du bor i Kristiansand.



Ellers så er nok prosjektet ditt meldepliktig hos kommunen. - dvs. du må sende inn en enkel melding (og nabovarsel) før du setter i gang. Du skal ikke overskride bya for tomten f.eks. og holde deg innen for reguleringsbestemmelser for avstander til naboeiendommer osv.



Dimmensjonering kan gjøres ved hjelp av forskjellige metoder. Dersom du har god råd kan en som hovedregel velge grove dimensjoner. I ditt tilfelle en limtredrager på 315X90 (270 X 90 er sikkert godt nok, men, men) understøttet av to søyler og balkongbjelkelag på 198X98. Det vil tåle det aller meste. Jeg vil ikke anbefalle "overheng" på mer enn 0,5 meter for denne konstruksjonen - uansett!



Husk at dette skal forankres skikkelig til ytterveggen også. Dersom den er dimensjonert riktig vil en kunne legge inn i beregningene at en stikkspikrer balkonbjelkelaget til veggen.



Pass også på at rekkverk forankres skikkelig i vegg og balkongbjelkelag og avstives med toppbord. Det er egne krav i byggeforskriftene for minimum høyde (tror det blir 90 cm i ditt tilfelle, men ofte praktisk å ha det noe høyere). I tillegg er det krav om hvilken last rekkverket skal tåle. (0,6 kN/m2 eller noe) :-)



Dersom du oversender til byggningsinegniør etc. vil disse kunne gjøre helt eksakte beregninger for deg basert på statiske og dynamsiske laster. Du vil da få oversikt over hvordan balkongen skal forankres, evt. beslag, dimensjon på spiker, bolter etc. dimensjon på limtresøyler, dragere, antall spiker i beslagene osv...



Til slutt:



Ikke gjør så mye ut av det - da kommer du aldri i gang og blir aldri ferdig :-)



I byggevarehandelen kan dem hjelpe deg godt på vei (men dem har vanligvis ikke anledning til å dimmensjonere for deg)



bruk helst 28 mm tykke terrassebord i gulvet så unngår du svikt og felle gjerne inn en skråavstiver i bjelkelaget for sideveis avstivning. (Du må da forsterke bjelkelaget i skjæringspunktene.)



Lykke til!!
