Atomkraft

Mini-Itx cluster worklog.



-> Kommentartråd <-

Kort om prosjektet og motivasjonen til prosjektet:

Har tidligere kun kjørt på brukte/foreldete servere fra ebay, senest en dl585 som hadde et par minuser...

- høres ut som om et fly holder på ta av

- har strømforbruket til 3landsbyer

- må være fribryter for og flytte på den

- må ha trailer for og frakte den til/fra lans

Kanskje satt litt på spissen men folk vet hva jeg mener

En kompis bygget nylig sin nye server på et d510mo atom kort som funket fjell med esxi, i motsettning til overnevnte så er det..

- stillegående

- strømsvak samt grønn (det er jo sånn som ungdommen likar)

- kompakt og lett



Fant da ut at dette høres perfekt ut for meg også, eneste minuset er at et enkelt atom kort gir ikke så mye kraft.

Eneste logiske konklusjon er jo da (ihvertfal i mitt hode) smekke en liten stabel sammen til et koselig lite cluster.



Sponsorer:

Iwill.no sponser med gode priser på atom kortene!



Som takk får sponsorer både navn/logo her samt på det ferdige produktet godt synlig.

Drar på The Gathering, ByLan samt et par lokale lans til i bergen så litt eksponering for pengene blir det



Bestilte deler/pakker (enkelte fordelt over flere pakker for og komme under momsgrensen og oppført flere ganger eller bare glemt bestille nok på første):

- 3x 4gb ddr2 6400 kit - motatt!

- stort sett krympestrømper 3m lengder i 10forskjellige størrelser - ikke motatt enda

- 30meters rull flatkabel av typen IDE med 60ledere - motatt!

- 5x 40pin dobbel male/female header - ikke motatt enda

- 80x 5pin dobbel female header - ikke motatt enda

- 6stk molex -> p4 overganger - motatt!

- 4stk molex -> p4 overganger - motatt!

- 10x push switch - motatt!

- 10x push switch - motatt!

- 100x 5mm grønne leds - ikke motatt enda

- 60x "holdere" for 5mm led for montering i plate - ikke motatt enda

- pico-psu 80w - motatt!

- pico-psu 80w - motatt!

- pico-psu 80w - motatt!

- pico-psu 80w - motatt!

- pico-psu 80w - motatt!

- pico-psu 80w - motatt!

- 2x hp oem pci-x 2xGbit esx kompitable nettverkskort - motatt!

- 2x hp oem pci-x 2xGbit esx kompitable nettverkskort - motatt!

- 4x 90graders pci riser - ikke motatt enda

- 15cm ribbon cable pci riser - ikke motatt enda

- 10x 40mm gjennomsiktig vifte - motatt!

- 6x 40mm gjennomsiktig vifte - ikke motatt enda

- 8x strømbryter med 3v blå led - ikke motatt enda

- diverse krympestrømper 15-45mm 1m lengder - ikke motatt enda

- 2x 24pin atx forlengere - ikke motatt enda

- 4x 10pack hovedkort risere - motatt!

- 4x 10pack skruer til hovedkort risere - motatt!









Deler/ting som må bestilles/skaffes:

- mini-itx hovedkortene , ikke helt fastsatt antall enda blir nok økt stegvis.

- flere pico-psu ettersom antallet hk stiger.

- kraftigere strømforsyning om behov for

- akrylplater når kommet frem til endelig design og antall/dimmension

- viftestyring

- dremmel med fresesett og kuttskiver for plexi



Deler jeg har liggende frafør:

- 2x 4gb ddr2 6400 eller 5300 kit - må testes

- antec 650w strømforsyning - må testes

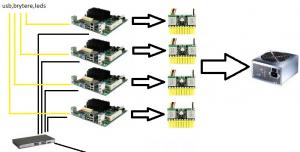

Oppbyggningen/kablingen i korte trekk:

- porter/brytere fra hvert hk trekkes ned i bunnen av kabinettet for samlet og enkel tilgang.

- en pico-psu 80w på hvert hk hvor de så kobles på 12v railen på en standard strømforsyning.

- switch i bunnen som samtlige kobles mot

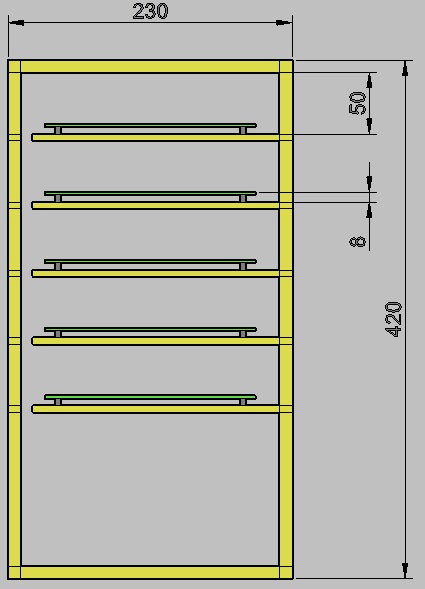

Designet:

Blir bygget i gjennomsiktig akryl (plexi), ytterveggene i 10mm og innerplatene med kortene i 5mm.



Hver innerplate har 2stk mini-itx kort med 2cm klarering mellom samt 2,5cm ut til ytterveggen, usb porter,brytere/leds og forhåpentligvis pci slotten trekkes ned i bunnen av kabinetten med flatkabler gjennom 1x3cm hull.



ytterrammen med innerplater, kan være den øverste må sløyfes kommer anpå hvilke priser jeg finner kortene til.

slik det er skissert nå med 10kort blir kasse totalt på 42cm høyde x 23cm dybde x 42cm bredde, som er kompakt og greit for transport.

Nederste blir mest sannsynlig omgjort til harddisker/nettverkskort grunnet mangelfull plassen i bunn og ikke for mye kaos der.



men det designet forutsetter at jeg får dratt pci slottene ned i bunnen og kan ha nettverkskortene der, har brukt 20cm flatkabel for pci tidligere men vil nå trenge ca 30cm på lengste.

har bestilt en riser med 15cm flatkabel hvor jeg skal teste hvor langt jeg får forlenge før det blir for dårlig signal.

funker ikke forlenge pci såpass langt må kortene stå vertikalt.

Endret 2. juni 2010 av cruzader

[cruzader]

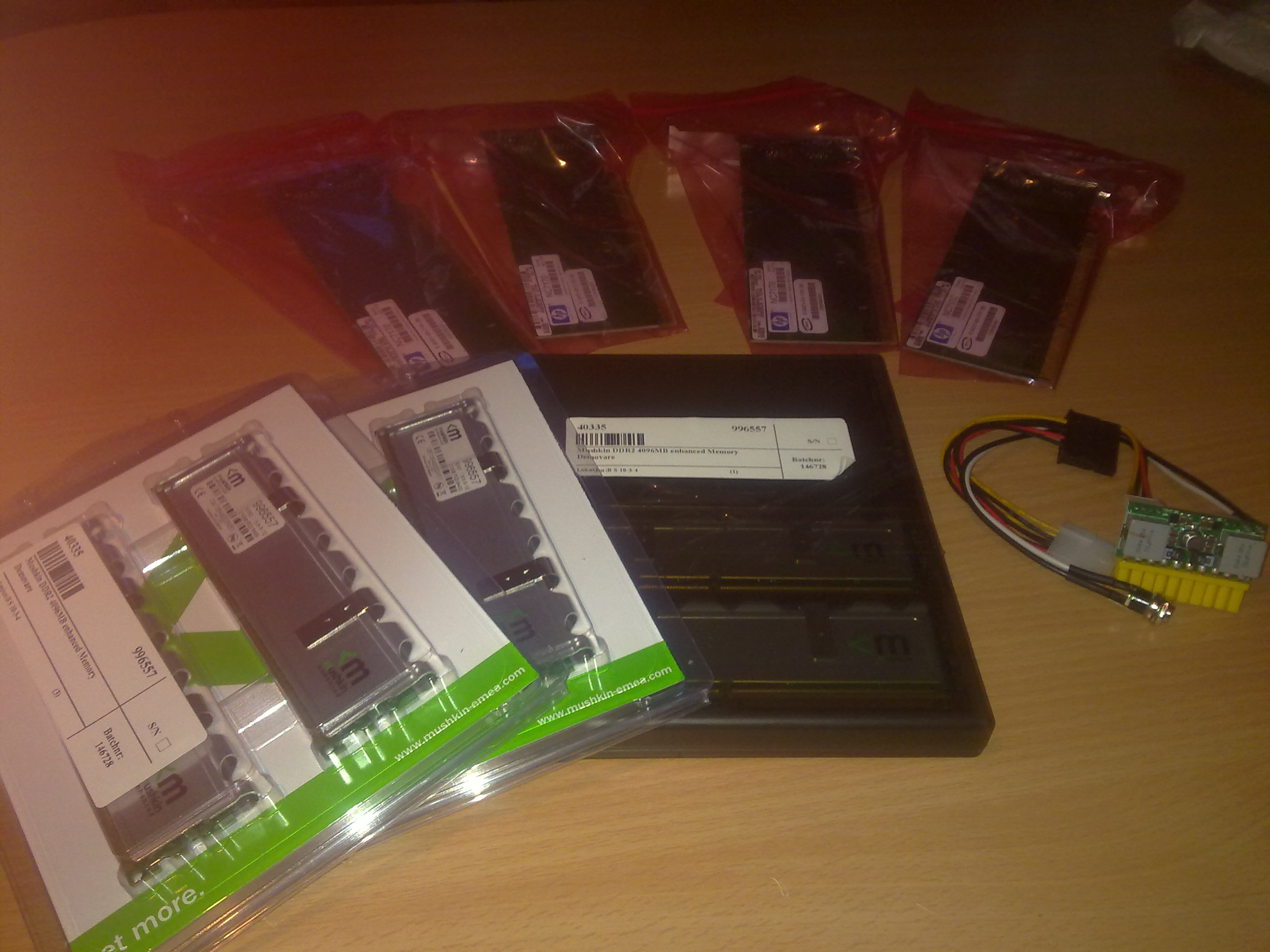

Første delene har ankommet!

1stk strømforsyning picoPSU-80watt

3stk mushkin pc2-6400 4gb kit (2x2gb), kjøpt som demovarer og ene settet kom faktisk i et dvd cover

4stk pci-x dual gigabit hp nettverkskort (intel oem)



Endret 2. juni 2010 av cruzader

[cruzader]

Mer deler!

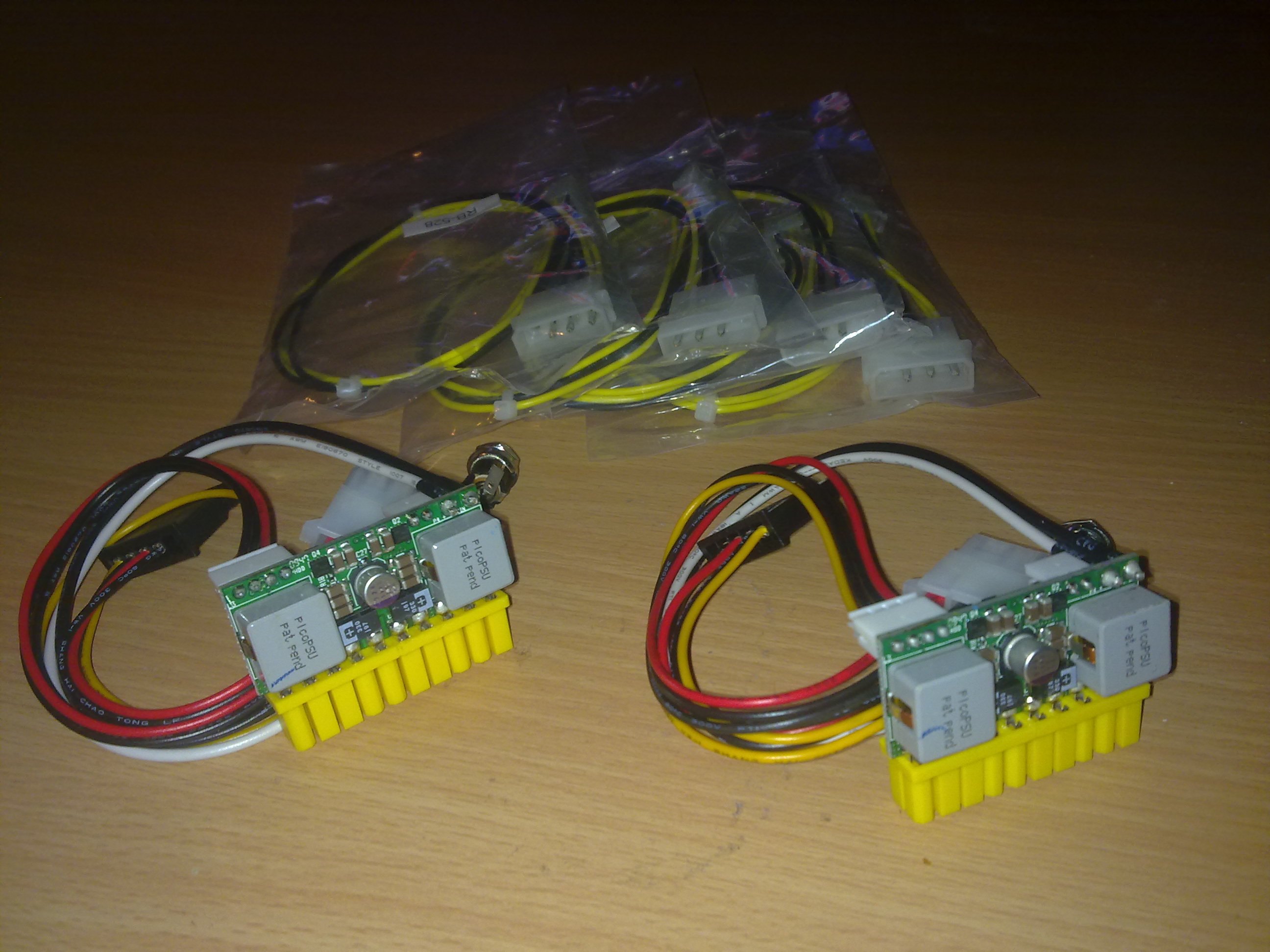

2stk strømforsyninger picoPSU-80watt

4stk molex -> p4 overganger



Hovedkortene er bestilt!

Første runde hovedkort er bestilt, sier første runde siden jeg antar jeg faller for fristelsen av flere eller kanskje blir sponset et par stk

Orginalt var planen intel sine d510mo enkelt og greit fordi billigst, men valget har falt på 6stk jetway NC94-FL-510-LF fra Iwill.no, det slår d510mo på et par punkt da spesielt intel nettverkskort samt pci-e.

Specsene er under i korte trekk:



CPU: INTEL ® Atom Processor D510 (45nm,1.66GHz,1024MB L2 Cache)

Chipset: INTEL® Atom Processor D510 + NM10 Express Chipset

Memory: 2 x 240-pin DIMM Sockets for un-buffered Single Channel DDR2 800/667 SDRAM up to 8 GB

Expansion slots: 1 x PCI-E x16 slot(by 4)

Storage: 2 x Serial ATA2 3Gb/s connectors Floppy connector

Audio: Realtek ALC662 6-Channel HD Audio CODEC

Ethernet: INTEL 82552V 10M/100M LAN

USB: Embedded 8 * USB 2.0/1.1

Form Factor: Mini ITX Form Factor(17cmx17cm)



Det planlagte kortet hadde pci så det ble kjøpt inn 4 pci-x nettverkskort samt risers som da ikke kan brukes på det endelige valget med pci-e .

Samme går for de molex->P4 overgangene ser det utfor etter bildene av hoveedkortet og bedømme.

Nye valget av nettverkskort blir da "Intel Gigabit CT" til rundt 230kr stk med mindre jeg finner dual pci-e kort til grei pris på ebay.

Endret 2. juni 2010 av cruzader

[cruzader]

Nesten hovedkort!!

ser på posten sin pakkesporing at i morra etter jobb kan jeg dra hente pakken



Får endelig tatt skikelige mål av kortet for videre arbeid på designet av selve kabinettet, samt sett hvor bra de overklokker

[cruzader]

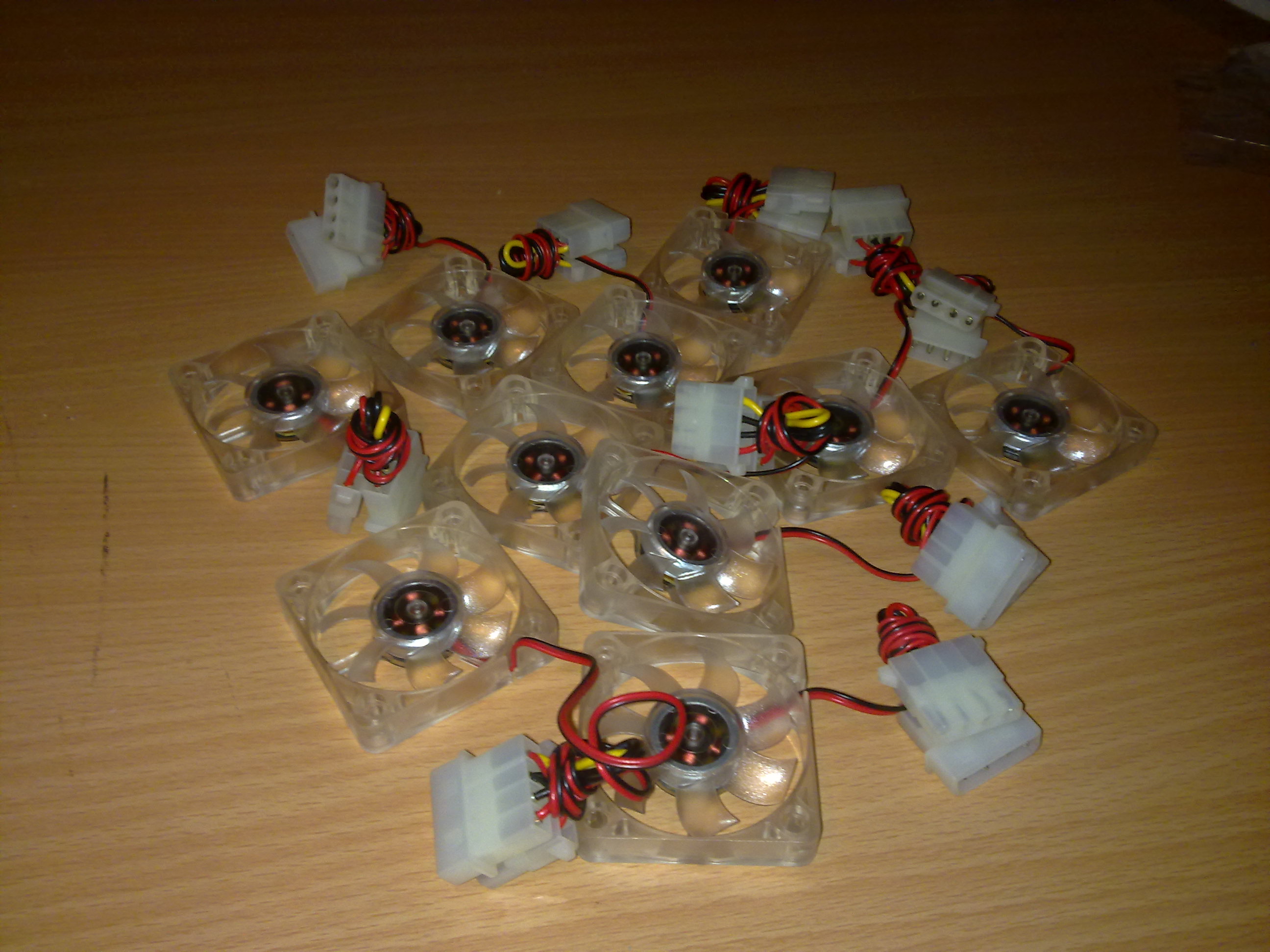

Viftene er her:

10stk 40mm gjennomsiktige, ser nå at jeg gjerne skulle hatt litt flere så 6stk til bestilt

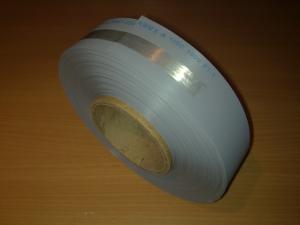

Flatkabel i milevis:

nesten milevis ihvertfal, 30meter med 60leders flatkabel.



HOVEDKORTENE!!

de lenge etterlengtede hovedkortene er omsider her

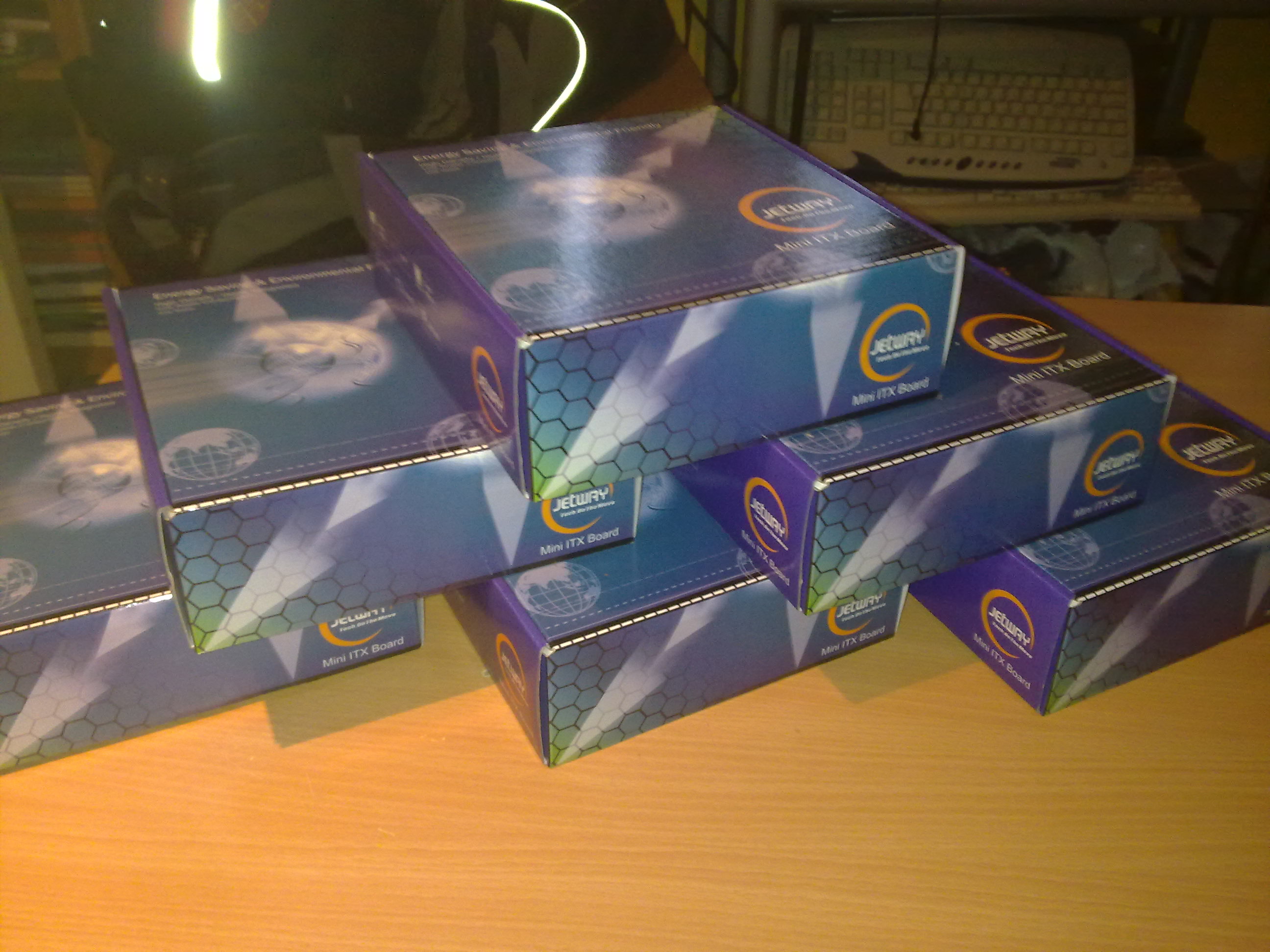

Kortene lines opp på bordet:

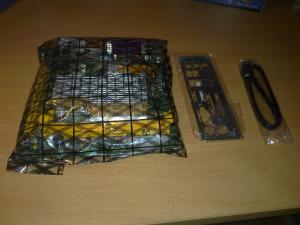

Innholdet i esken (tok ikke med cd/manual):

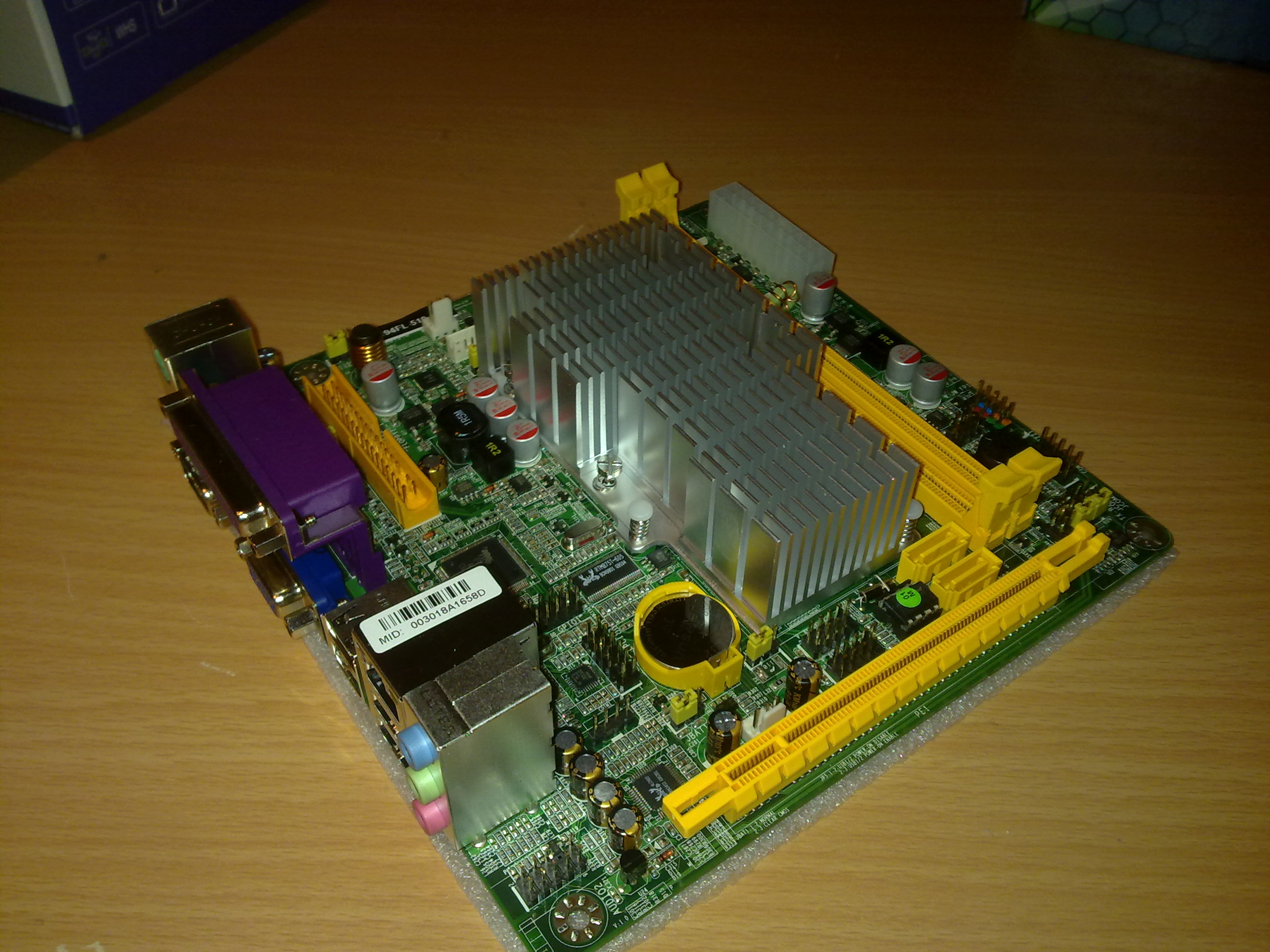

selve kortet:



Har gjort helt enkel testing av et hk hittil for tempraturer, med bare passive kjøleren ved load lå cpu på 55grader.

Når jeg da la en 80mm vifte rett oppå ribben som blåste nedover falt tempraturen ved load til 22grader.

Endret 2. juni 2010 av cruzader

[cruzader]

gått litt treigt i starten siden den j"%¤¤& askeskyen ødela for flyfrakt ganske lenge og har fortsatt ikke fått alt av ting i backlog.

også vært mye arbeid samt et par små lan (wEEEE) som har tatt litt tid, men ByLan nærmer seg og da skap byggverket i sin stolte glans stå ferdig!



Fikk i går omsider de siste 3 picoPSU så jeg har alt til strømdelen, med unntak av en solid strømforsyning men har en som strekker til med nød og neppe.



Blir forhåpentlivis et lite prøvebygg i papp eller tynne treplater ettersom hva jeg finner.

Mangler fortsatt et par viktige småting som de tynneste krympestrømpene og selve 5x2 headerne for og trekke på knapp,reset,leds til kontrolpanelet.





Har testet litt med et enkeltkort i esxi med diverse nettverkskort og valget har falt på Intel PRO 1000 CT (PCI-E x1), håpte på og bruke 100mbit onboard porten til managment tilkobling men den var desverre ikke støttet i vmware (enda?).

Endret 25. mai 2010 av cruzader

[cruzader]

blitt liggende litt etter så blir 2 poster nå, en for hver dag



Første prototype, "SKABB"

Har bygget første prototypen, med mdf plater og gjengestag!

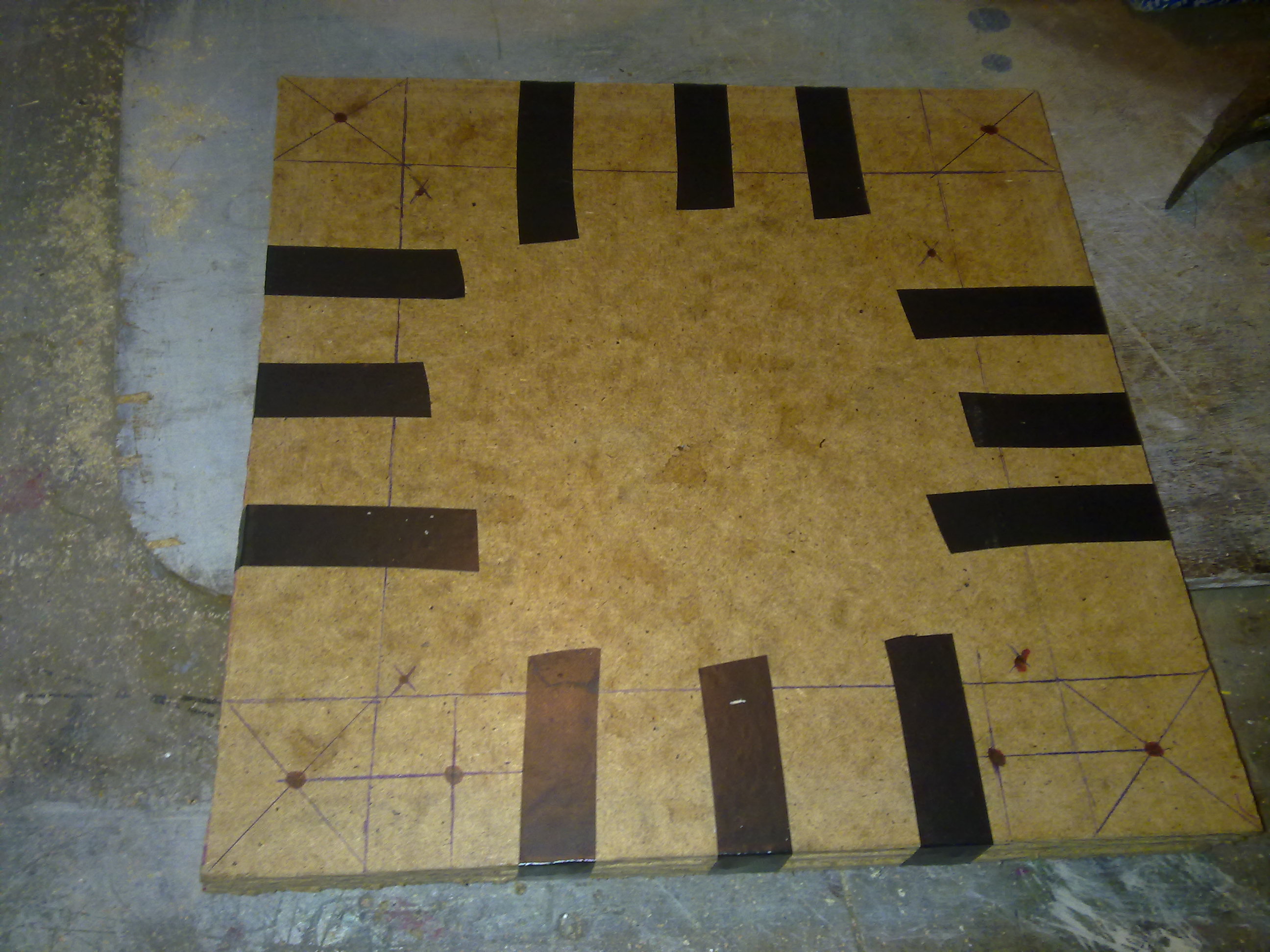

kuttet opp 6stk 25x25cm mdf plater(tror jeg det er) på ca 4mm tykkelse, teipet de sammen og markerte alle hullene før borring så de skulle bli like.

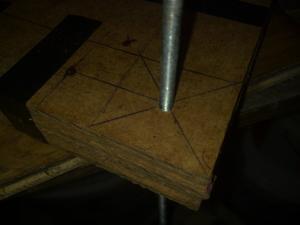

Ytterhullene borret, og tester med et gjengestag at det går gjennom hullene wEEE

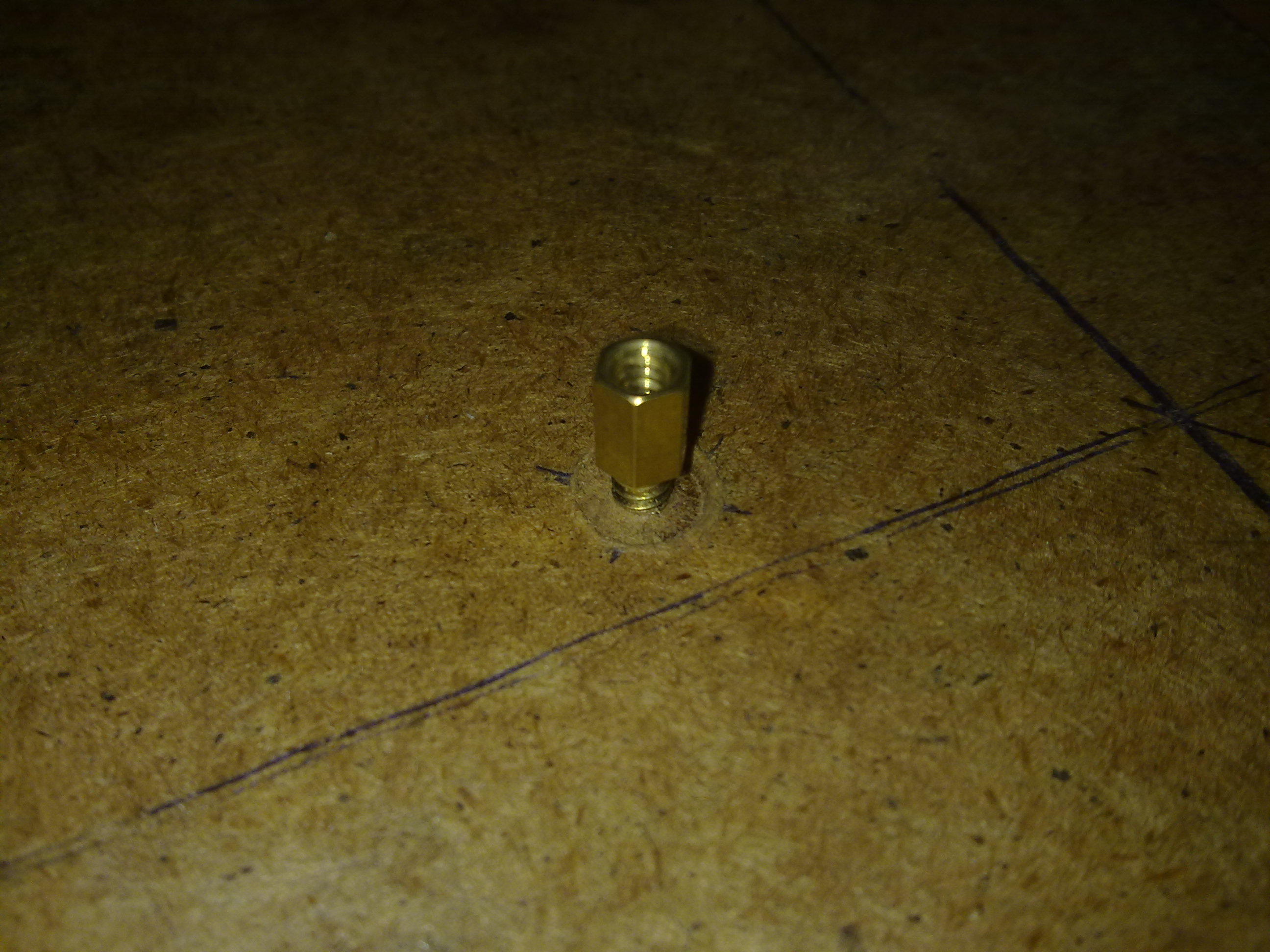

Borret hullene i midten med 4mm borr så skrudde nedi spacerne med ei tang, knakk 2 borr underveis men pytt pytt.

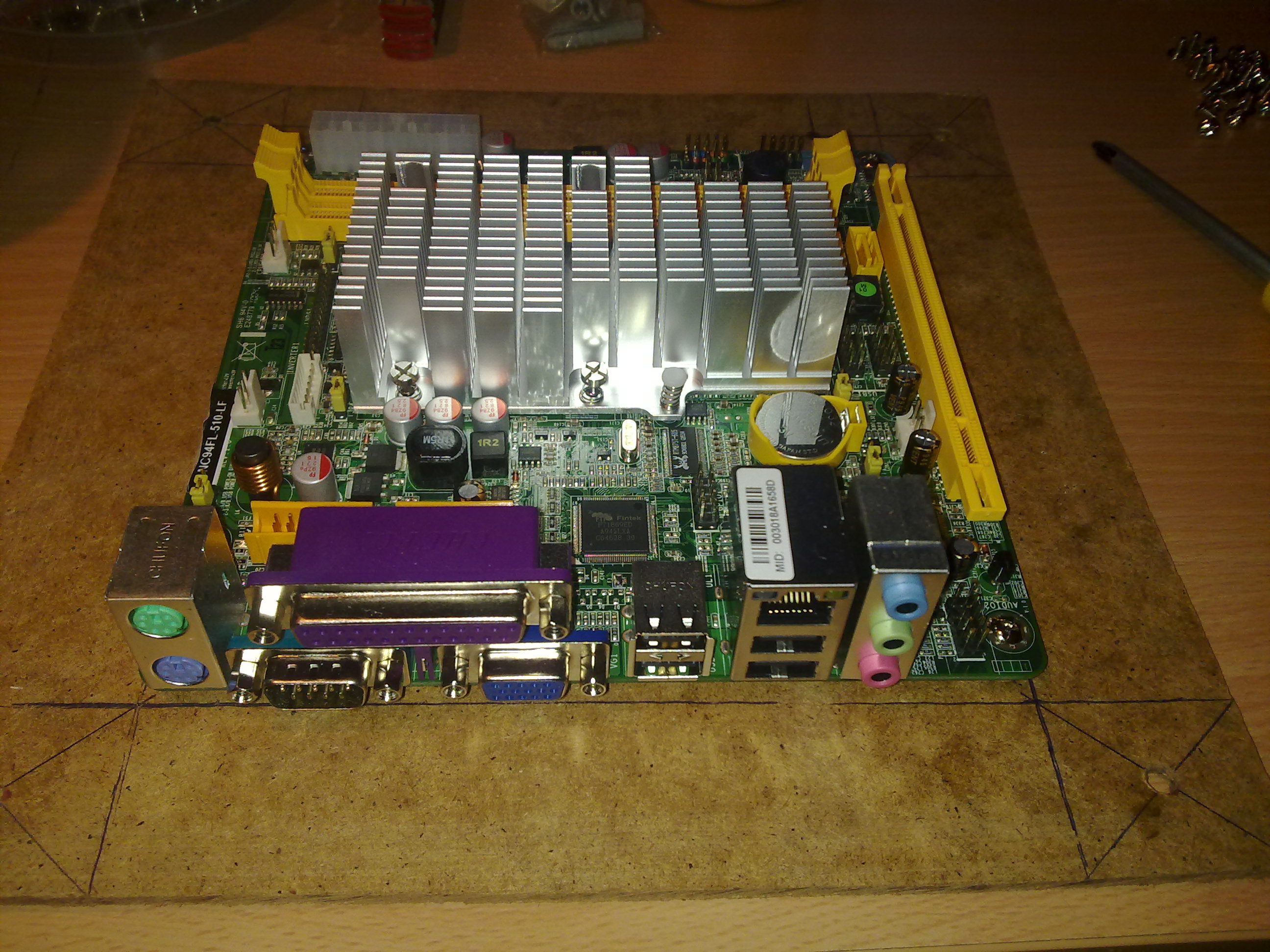

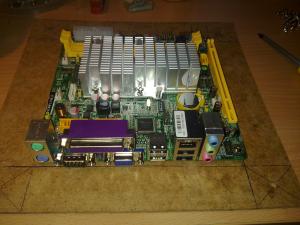

Hovedkort montert på plate, ble så fint så

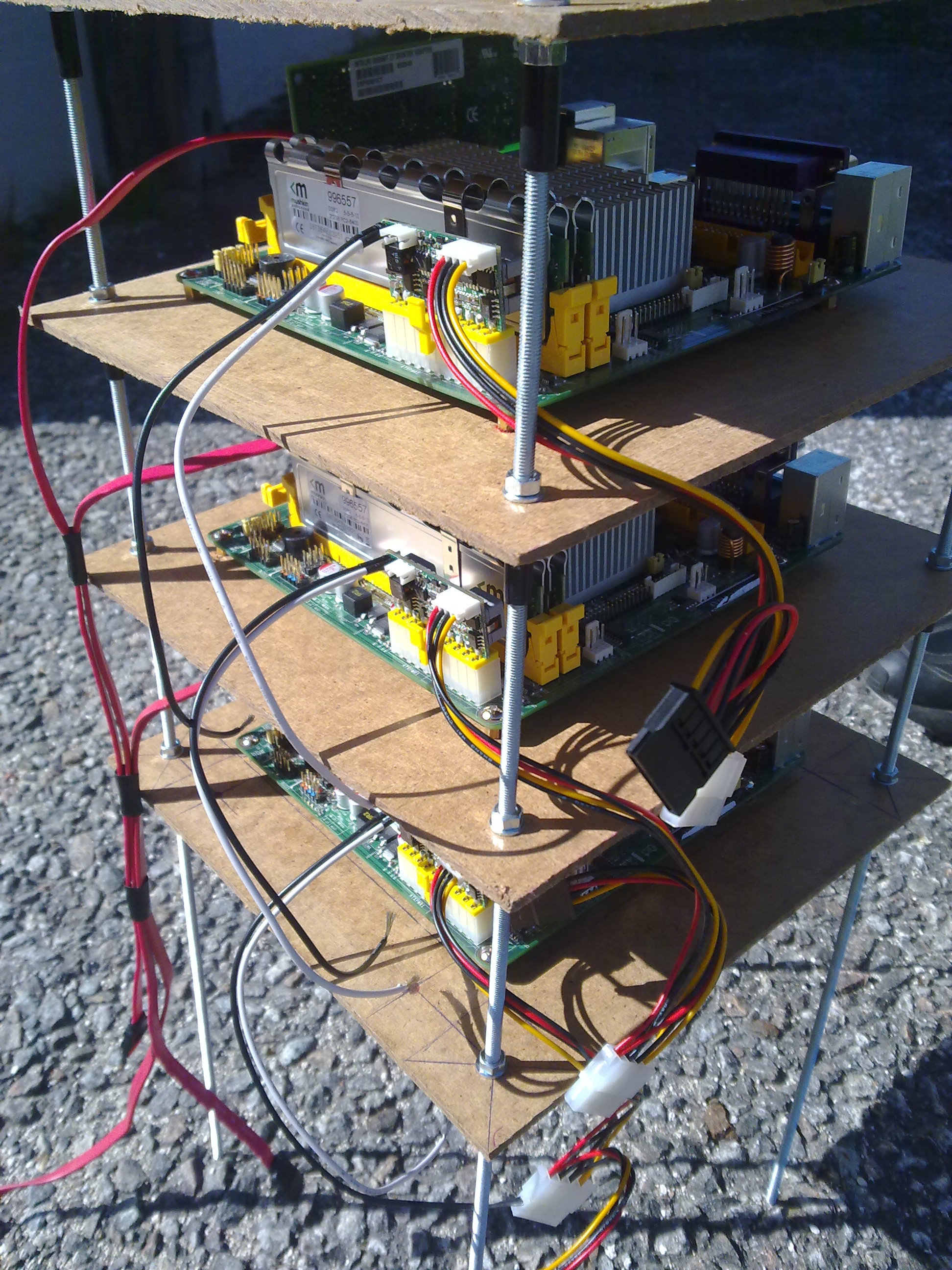

Satte et M5 gjengestag gjennom hvert hull så sikret de med skive/mutter over samt under hver plate.



Når byggverket skal stå oppreist av egen styrke ble det relativt tydelig at dette kom ikke til og holde.



Ble rett og slett for tynt og viklevorent, derfor fikk den navnet "SKABB" fordi brodern mente den så skabbete ut.

Endret 2. juni 2010 av cruzader

[cruzader]

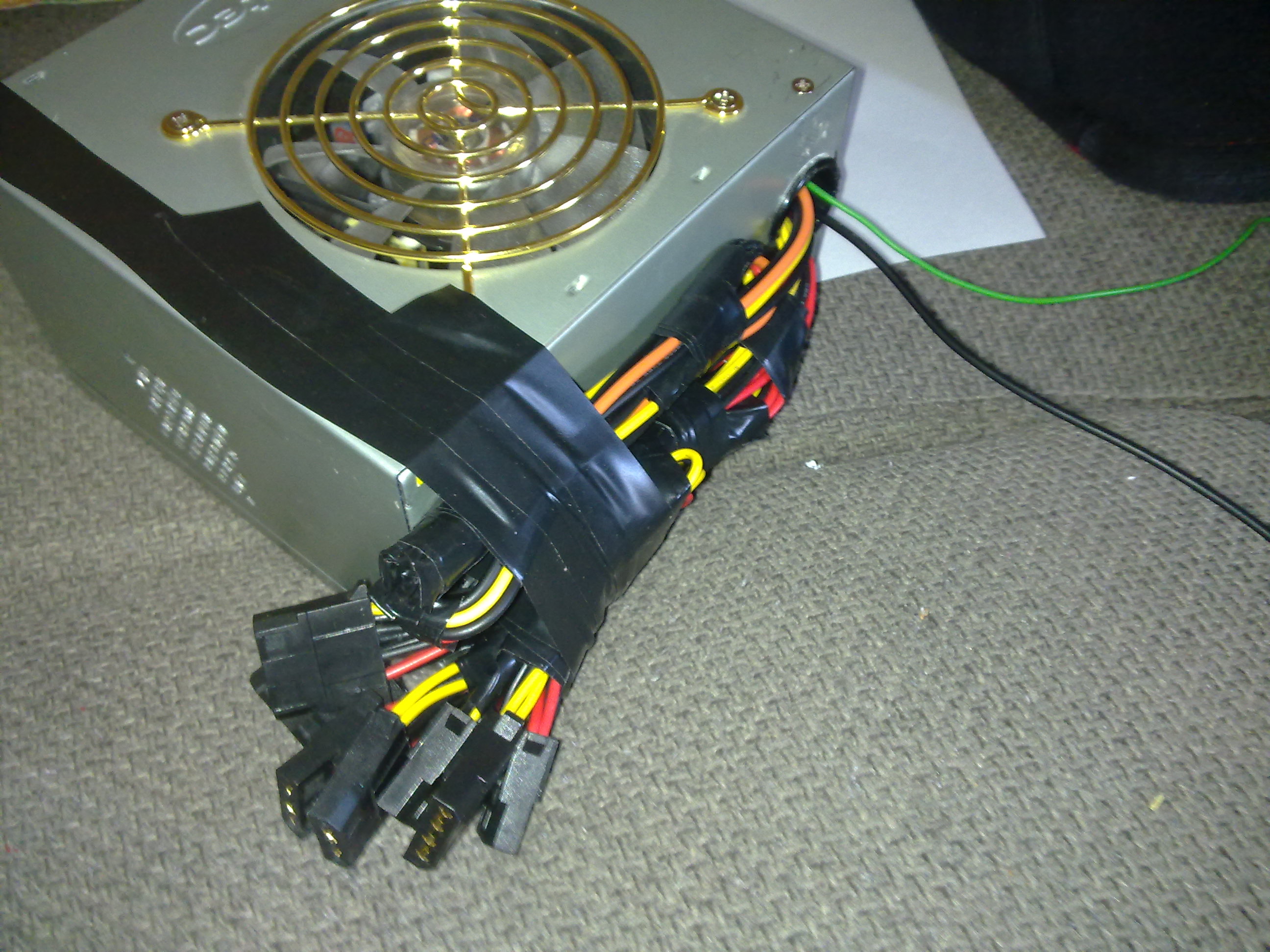

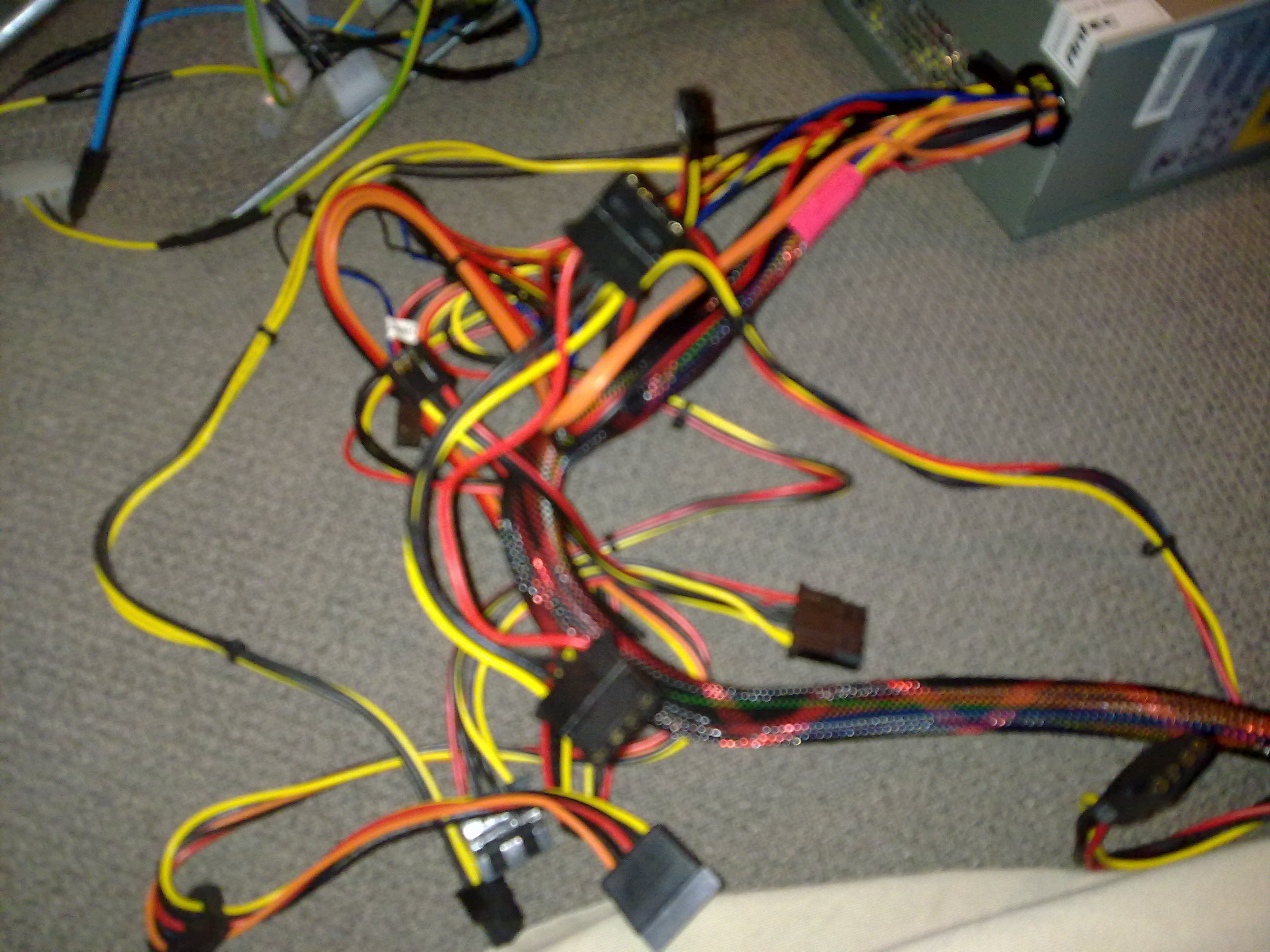

Trimme ned antall kabler på PSU

Fant en antec 330watt i kassen strømforsyninger, ikke noe kraftsak men den har bare en stor 12v rail!



Noe den også hadde plenty av var kabler



Gikk drastisk til verks, og kuttet/modifiserte:

- 4pin til hovedkortet

- ledning med 2sata kabler

- ledning med sær 6pins plugg

- fjernet 2stk floppy plugger fra enden på molex kabler

- kuttet 20pin atx kabelen med unntak av ps_on,3v,5v,12v og 4ground.

- "buntet opp" molex kablene samt 3v,5v,12v og 3 av ground



så voila, et par hakk mindre kabler!

Har da 7molex plugger i enden hvor 6stk går til de forskjellige picoPSU på hovedkortene, samt ps_on og ground som skal til strømknappen.



Bygging av ny prototype!

Siden "SKABB" ble heller laber suksess ble det besluttet bygge en ny prototype.



Går denne gangen for en litt mer robust konstruksjon med 22mm sponplater samt 2x2cm list for selve kantene hyllene ligger på (det som tilfeldigvis lå i garasjen).

Beholder de 25x25cm mdf platene som hovedkortene allerede er montert på som hyller.

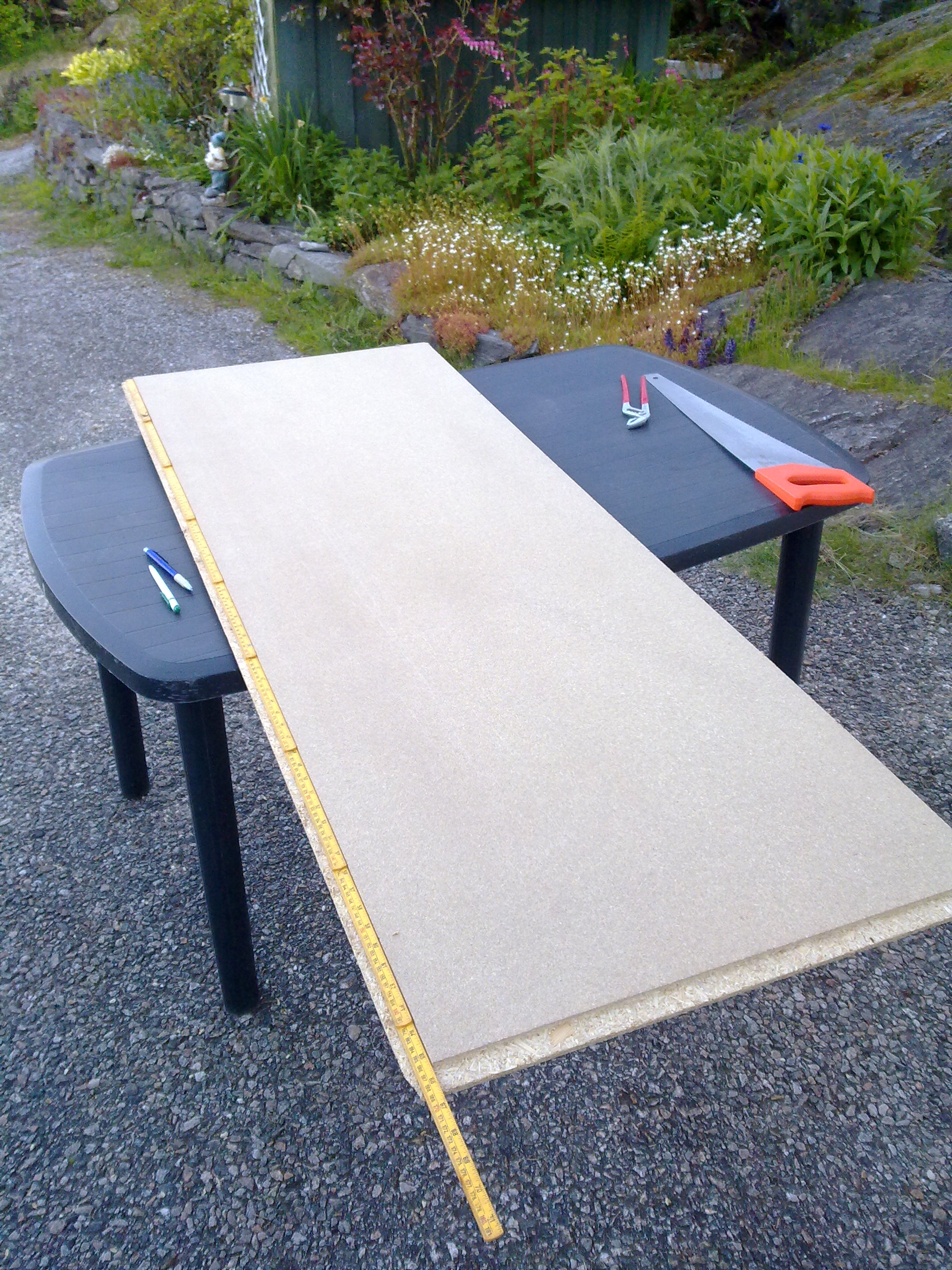

Fant en sponplate av typen ment for gulv i garasjen, må nesten være solid nok til selve rammen da.

Terassebordet kom til fornuftig bruk som mobil arbeidsbenk, eneste gangene jeg bruker det

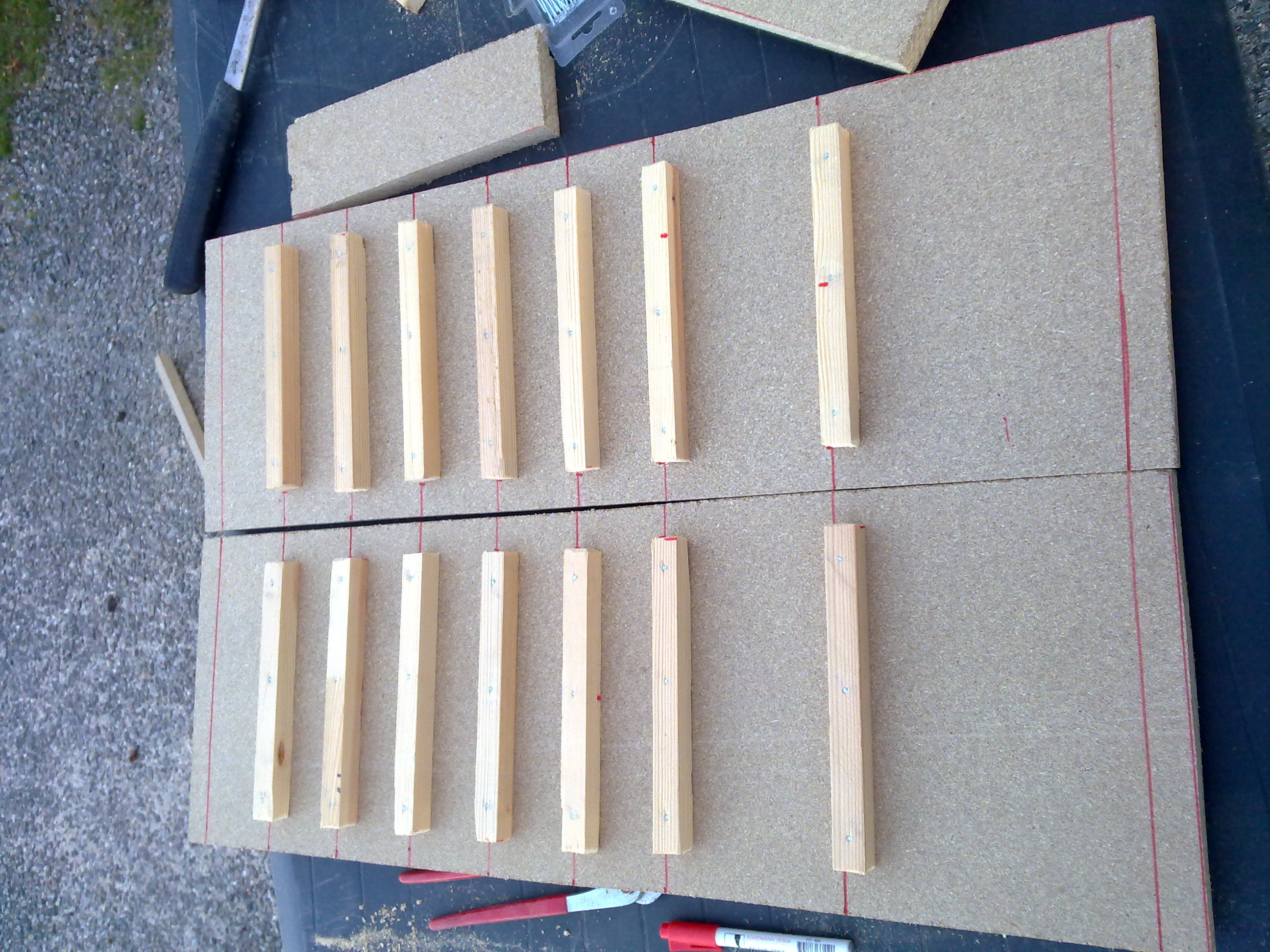

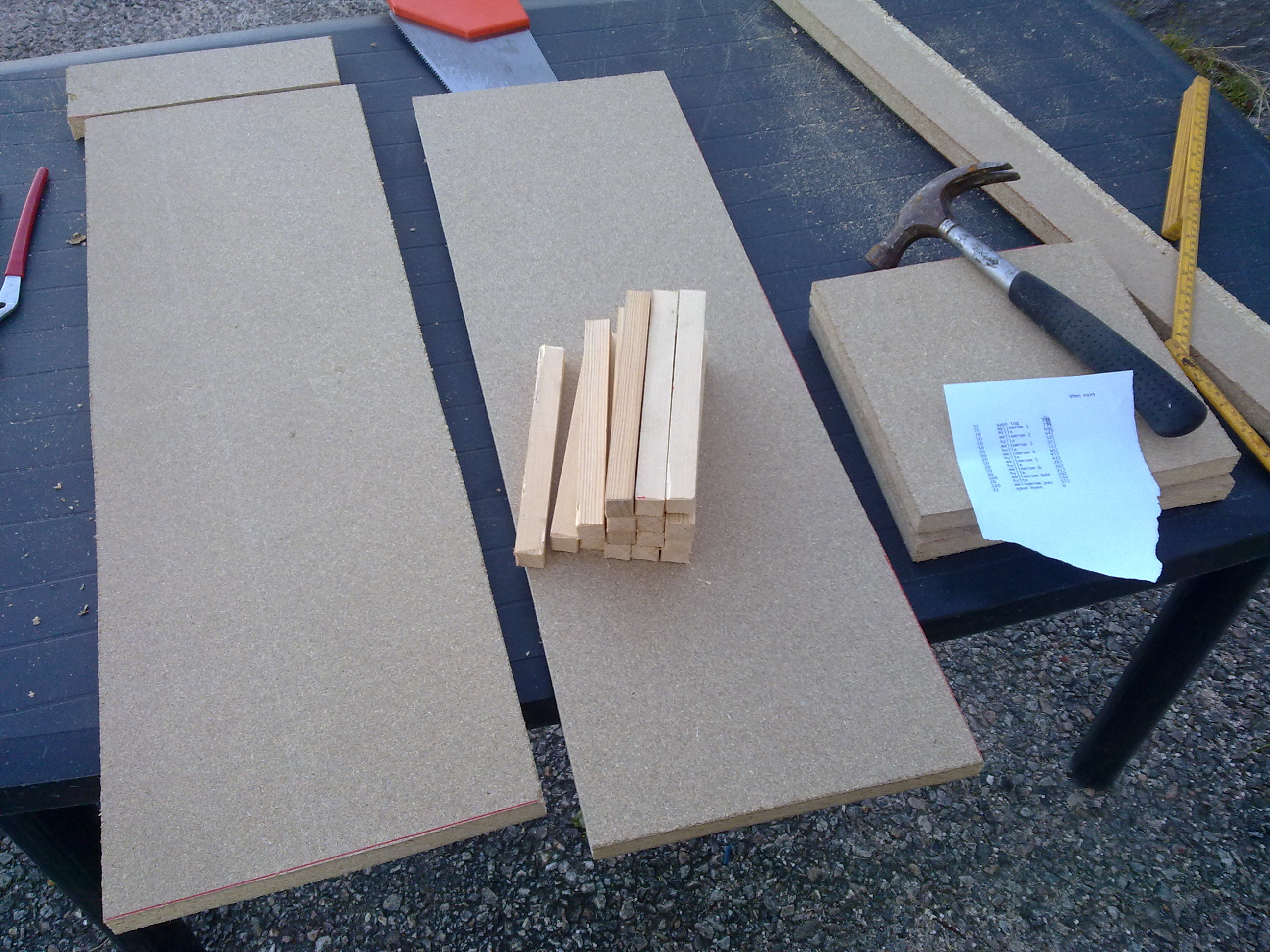

En stabel 20cm listebiter kuttet opp samt side og topp-vegger saget til, ikke 100% beint sagingen siden det ble håndsag men nært nok.



Omsider etter endel måling og kontrollmåling ble listebitene som hyllene skal ligge på spikret fast.





Ferdig montert med topp og bunnplatene, festet også en liten platebit bak for og sikre at den står stivt og stødig, den var noe skjeiv så den må trimmes ned i kant med listen.

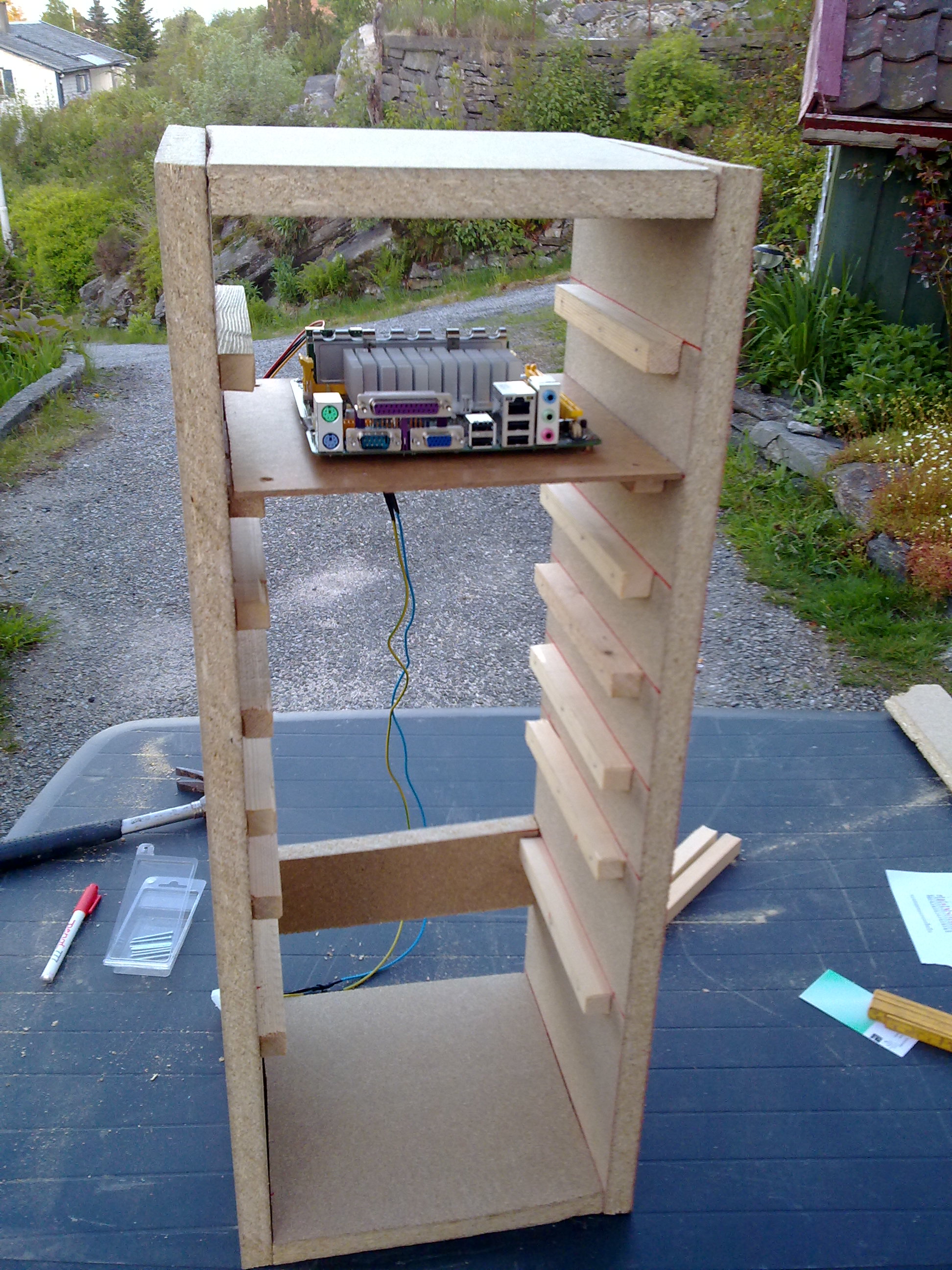

Testet også med en hylle med hovedkort på, passet perfekt



Forsterket kantene med gaffateip siden jeg har dårlig erfaring med hvor mye kantene på spon tåler.

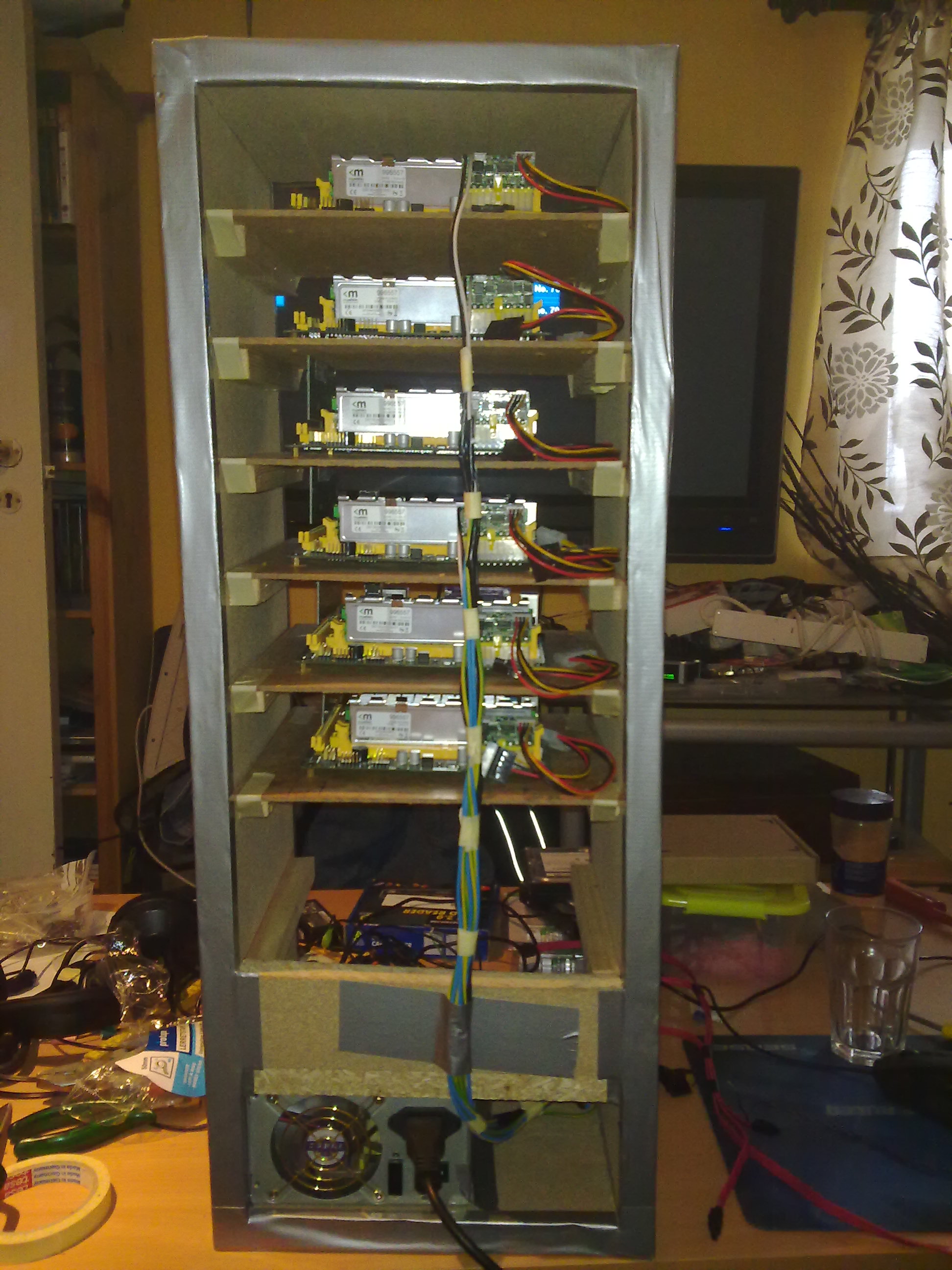

Også fått satt i alle hovedkortene samt festet hvert kort med 4små teipbiter, trekt strømkablene ned i bunn til strømforsyningen.



Strømforsyning festet i bunnen med gaffa samt alle picoPSU på hovedkortene koblet til.





Tror nok jeg kan si meg endel mer fornøyd med denne prototypen, tanken på bygge som tårn istedenfor 2kort pr "etasje" starter også høres bra ut.

Eneste problemet blir da om kvm/switch blir for brede, eller om de da kanskje kan få henge på sidene av "tårnet.

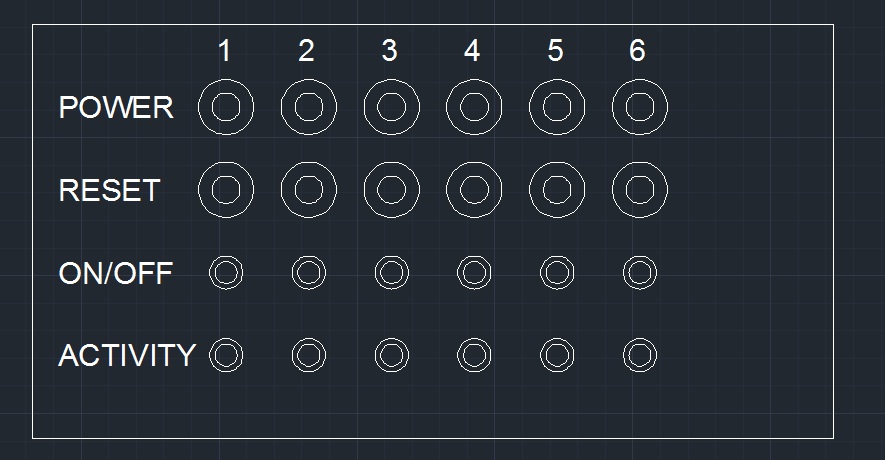

Har laget en skisse over hvordan jeg ser meg panelet, har det forhåpentligvis ferdig i kveld

har knappene,leds samt ledholdere.

men selve headerne har ikke jeg nok til at jeg får koblet opp alt nå

blir strømbryterene og on/off leds i første omgang.

har bestilt 6stk 5x2 usb headere av typen hvor pinnene kan ta utav for lodding samt pinner som ble sendt fra performance-pcs i dag!
