12v - "trykk på knapp så er der strøm i 10 sekunder"

[twarr]

Hei!



Lurer på hva jeg kan bruke i denne sammenhengen.



Det jeg trenger, er at når jeg trykker inn en helt vanlig trykkbryter, så skal der være strøm (12v) i 5-10-15 sekunder til en komponent (feks en lyspære).



Hvilken komponent trenger jeg til dette? Gjerne med en link :-)



På forhånd takk!



twarr

[Thorsen]

Tidsstyrt rele. Søk på artikkelnr 37-542-84 på http://www.elfa.se (se datablad for mer info)



Eller du kan lage noe kretser selv vha f.eks oppladning av kondensator, timerlogikk etc.

Endret 8. april 2010 av Thorsen

[twarr]

Er det noen rimeligere metode å gjøre det på enn tidsrele? Trenger ganske mange, og da blir tidsreler fort dyrt..

[Zalo Ultra]

Du trenger en 555-timer pluss en kondensator og en motstand. 555-timeren skal kobles som en monostabil vippe.



Veldig enkel og kjekk sak, koster vel en 3-4 kroner på Elfa.

[twarr]

Fannt denne på elfa:



https://www1.elfa.se/elfa3~no_no/b2b/init.do?shop=ELFA_NO-NO#item=85-822-23;



Burde ikke denne funke fint da?

Skal kunne drive noe som trekker 250 mA.



Men.. disse funker vel slik at trykkbryteren skal være trykt inn hele tiden, men i mitt tilfelle så skal jeg kun trykke på bryteren en gang (ikke holdes inne).

Endret 8. april 2010 av twarr

[Zalo Ultra]

Det settet der benytter 555-timeren ja faktisk.



Denne faktisk



Står litt forklart om 555-timeren her. Rull litt ned til du kommer til monostable-biten.

[twarr]

Skjønner poenget med den, men hadde ikke tenkt å legge så alt for mye arbeid i det, og det ferdigkortet så veldig greit ut. Men er det noen måte å endre på at jeg vil at den skal aktiveres ved å slutte en krets, ikke åpne?



(diverse at kretsen er vanligvis åpen og så trykker jeg 1 gang på en trykkbryter, i steden for at kretsen er lukket og at den da holder noen sekunder..)

[Zalo Ultra]

Det kortet på elfa er vel en "byggsats", altså du må bygge det selv.



Alt går an å modifisere... Hvis du ikke vil modifisere på selve kretskortet kan du koble en transistor foran inngangen.

[twarr]

Jeg kan godt lodde på delene selv, det er vel bare det som må gjøres?



Hvilken transistor er det jeg trenger da? Dersom du hadde kunnet finne en til meg på elfa, så kan jeg bestille med en gang

[Zalo Ultra]

Eh ved nærmere ettertanke ser jeg at jeg har tenkt litt for enkelt. Det blir litt mer styr å "invertere" funksjonen til den saken.



Jeg sier ikke at det er umulig, bare at jeg ikke har lyst å sette meg ned å pønske ut en løsning

[Zalo Ultra]

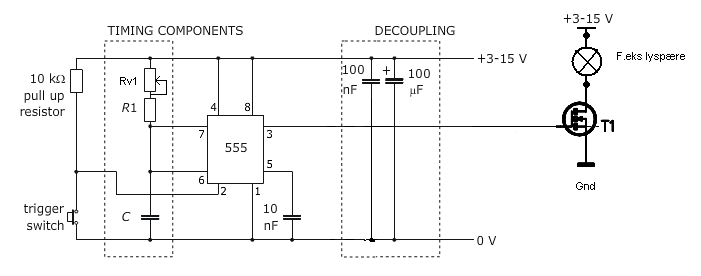

Som et lite plaster på såret har jeg laget en tegning til deg



Handleliste Elfa:

555-timer: NE555



Kondensatorer:

10 nF

100 nF

100 µF - Avkoblingskondensator

47 µF - Kondensator C



Motstander:

10 kOhm - 2 stk. Pull-up og R1

RV1



Transistor: IRFIZ 24NPBF

Her er det maange å velge mellom. Denne tassen tar 14 A med tilstrekkelig kjøling.



Og til slutt: Veroboard

Knappen regner jeg med du vil ha utenfor kretskortet å sikkert velge ut selv. Derfor har jeg utelatt den fra listen.



Selve Veroboardet er kobberbaner i klynger på 3 og 3. Elfa har mange forskjellige typer her også, men jeg syns disse funker greit...



Pris: ca 65 kroner pluss frakt. Veroboardet koster da 40 kroner og er den høyeste utgiften.



Jeg har valgt ut komponenter som alle hadde høy lagerbeholdning, og som var store og greie å håndtere.





Tør du begynne på dette?

Endret 12. april 2010 av Zalo Ultra

[twarr]

ooh, kjempeflott Dette vil hjelpe meg mye Tror jeg skal montere det sammen med en eletrikerkompis av meg. Er det 10 sekunder denne er timet til, eller går det ann å forandre det?



Visst jeg trykker på knappen og venter i 3 sekunder, så trykker jeg igjen.. vil den da starte å telle nye 10 sekunder?



Er det lett å lage det samme også for 230v og evt. 24v? Trenger det nemlig til det også..



Igjen tusen takk!

Endret 11. april 2010 av twarr

[Zalo Ultra]

Ops, én liten skrivefeil i handlelisten. Rettet opp.



Hvis du skal ha kretsen til 230 V må du ha en batterieliminator foran.

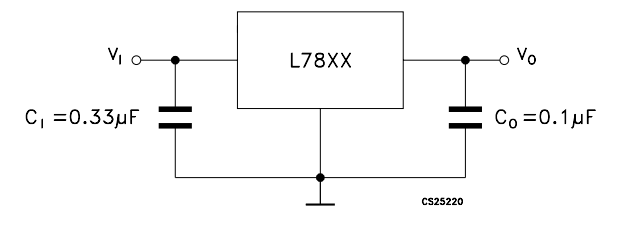

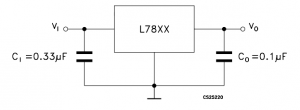

Ved 24 V trenger du en spenningsregulator som regulerer ned spenningen til 3-15 V. F.eks en 7812 fra elfa. Denne trenger én kondensator ved inngangen og en 100 nF kondensator, tilsvarende den jeg har lenket til før, ved utgangen.





Selve RC-leddet (det som utgjør tidsforsinkelsen) kopierte jeg rett fra Velleman settet, og der står det at tiden kan justeres fra 0-60 sek.



Når du har trykket én gang og aktivert timeren, vil nye trykk bli ignorert helt til timeren blir resatt/deaktivert igjen.

Endret 12. april 2010 av Zalo Ultra

[FrankBjarne]

Kjekt og ha en skole full av 555 timer og alle verdens resistorer, kondensator og hva det skulle være. Brukes ikke mer så kan bare forsyne meg



De fleste microkontrollene og IC chipene er fra 1980-2000 så de er litt gamle, men funker.



555 timer prosjekter er morsomme og teste med. Egentlig veldig lett og koble sammen. Har du startet og koble? kanskje noen bilder?
