tingo Skrevet 16. november 2011 Rapporter Del Skrevet 16. november 2011 Så jeg tror kanksje 430 får lov til å være med på dette prosjektet, betydelig billigere (i tilfelle havari, skal ut i kulde), trolig mindre strømtrekk å nok av funksjoner... Kan vi håpe på en egen tråd om prosjektet? Lenke til kommentar
Formula90 Skrevet 17. november 2011 Rapporter Del Skrevet 17. november 2011 (endret) Jeg kjøpte en led liste på biltema idag http://www.biltema.no/no/Bygg/Elektrisk/LED/LED-list-RGB/ uten strøm eller fjernkontroll osv, for tenkte jeg kunne kobble den rett til arduinoen, den skal ha 12v egentlig, men tenkte den skulle klare å gi litt lys, å det gjorde den, var veldig svakt men men sjønte ikke helt, det er 4 lednigen seff, den ene er merket R, andre er merket G, tredje er merket B, og den fjerde er merket +? skal det ikke være en som er minus egentlig? skal vel ikke kobble den i 3 porter og en i 5v? : s kan nevne at jeg har kobblet det i 11,12,13 og jord. så den røde lyser rødt, men vil ikke lyse noen andre farger Endret 17. november 2011 av Formula90 Lenke til kommentar
Puke Nukem Skrevet 17. november 2011 Rapporter Del Skrevet 17. november 2011 (endret) Det som er litt tricky med sånne RGB-dioder, er slik jeg har skjønt at det kun kan lyse en av de tre diodene inni der på samme tid, Så skal man blande egne farger, så må man lage program som kjører en og en diode i PWM, slik at de lyser raskt etter hverandre og lager fargen du vil ha. EDIT: Jeg holder på med ett lite prosjekt her, jeg skal lage tomgangsregulering til bilen, eller, i det minste prøve. Til nå har jeg fått snekra sammen drivkrets til ventil som skal styres. Det jeg nå mangler, er signal inn til arduino, samt litt kode. Endret 17. november 2011 av Puke Nukem Lenke til kommentar
Dr_VingTor Skrevet 17. november 2011 Rapporter Del Skrevet 17. november 2011 ... den ene er merket R, andre er merket G, tredje er merket B, og den fjerde er merket +? skal det ikke være en som er minus egentlig? skal vel ikke kobble den i 3 porter og en i 5v? : s kan nevne at jeg har kobblet det i 11,12,13 og jord. så den røde lyser rødt, men vil ikke lyse noen andre farger Jeg vil nok tru at + skal kobles til positiv spenning ja. Om dette er 5V i dette tilfellet eller en annen spenning kan jeg ikke si sikkert. R, G og B skal kobles til "noe" som trekker strøm igjennom diodene. Å koble rett til pinner på en Arduino kan virke, men trenger ikke å virke, og kan i verste tilfelle ødelegge LEDene. Dette kommer an på om det er noen motstander der sammen med LEDene allerede eller ikke (vil anta at det er det siden det er flere LEDs, så bør gå bra). Lenke til kommentar
Formula90 Skrevet 17. november 2011 Rapporter Del Skrevet 17. november 2011 ja er ferdig monterte motstander på. denne skal egenlig ha 12v, så 5v vart litt lite, kan jeg gi dem en alternativ strømkilde, å la arduinoen styre lysene? Lenke til kommentar
aop9020 Skrevet 18. november 2011 Rapporter Del Skrevet 18. november 2011 (endret) Høres ut som en RGB-sak med felles anode. Dvs. at du skal koble + til +spenning og R,G og B til 0v via seriemotstand hvis du ikke har en strømbegrensende krets. Hvis du vil ha andre farger enn hvit, så må du dempe en eller flere av fargene enten Rød Grønn eller Blå. Dette kan gjøres med pulsviddemodulering (pwm) En utgang fra arduinoen kan max belastes med 20mA, selv dette er i grenseland. Kjør via tre transistorer, så slipper du å være redd for utgangene dine. Endret 18. november 2011 av aop9020 Lenke til kommentar
haavardgj Skrevet 18. november 2011 Rapporter Del Skrevet 18. november 2011 ja er ferdig monterte motstander på. denne skal egenlig ha 12v, så 5v vart litt lite, kan jeg gi dem en alternativ strømkilde, å la arduinoen styre lysene? bruk en transistor og koble sammen jord fra spenningskilde hvis du kobler en strømforsyning til arduinoen via 2,1mm plugen, vil du kunne koble deg på Vin-pinnen og til en utgangs-pin. Lenke til kommentar
haavardgj Skrevet 18. november 2011 Rapporter Del Skrevet 18. november 2011 Hei har en lcd-skjerm, og noen knapper, der jeg har laget til en slags meny for å styre utganger, og vise hva jeg slår på/av, men jeg har litt problemer med auto-funksjonen jeg prøver å lage... her er deler av koden: // feedback to have auto on const byte ftrunk = 7; const byte fbacklight = 5; const byte fxlight = 3; // menu byte updateit = 10; // update the lcd byte menu = 0; // menu level int scrolling = 0; // scroll between the firmware text int sysdelay = 50; // delay for update freq. // outputs byte xlight = 2; byte backlight = 4; byte trunk = 6; // modes for menu, Standard output // 0 - off, 1 - on, 2 - auto byte mode0 = 0; byte mode1 = 2; byte mode2 = 2; byte mode3 = 2; byte mode4 = 0; byte mode5 = 0; byte mode6 = 1; void Setup() // feedback pin pinMode(fbacklight, INPUT); digitalWrite(fbacklight, LOW); pinMode(backlight, OUTPUT); // light void out() if (mode2 == 0){ digitalWrite (backlight, LOW); } if (mode2 == 1){ digitalWrite (backlight, HIGH); } if (mode2 == 2){ if (fbacklight == HIGH){ digitalWrite (backlight, HIGH); } if (fbacklight == LOW){ digitalWrite (backlight, LOW); } } det som er problemet, er at når jeg slår av eller på, funker det fint. men når jeg setter den til auto, er den konstant på, uansett om inputen er høy eller lav... noen som ser om jeg har gjort noen feil? ingen? Lenke til kommentar

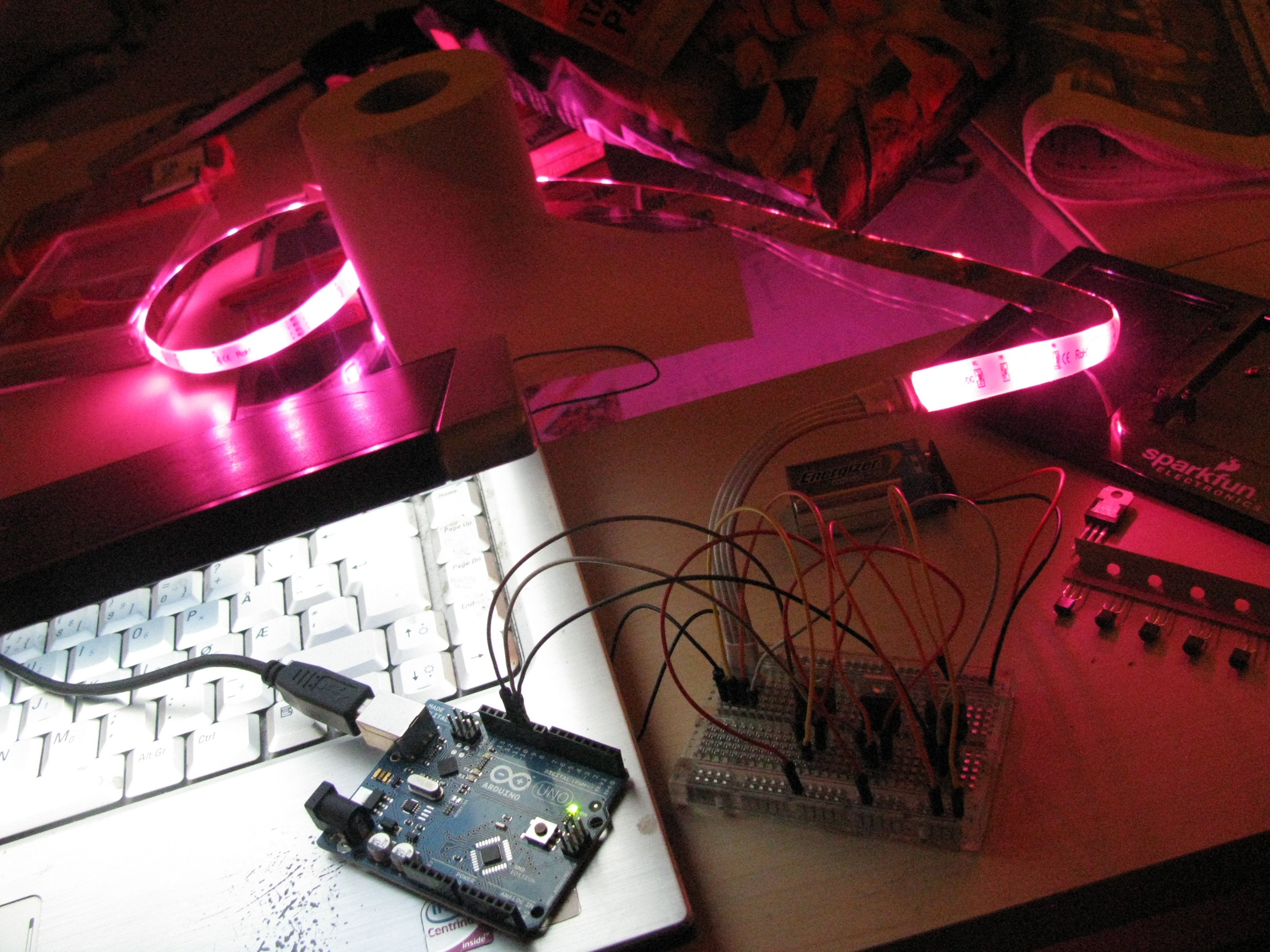

Formula90 Skrevet 18. november 2011 Rapporter Del Skrevet 18. november 2011 (endret) ser at sparkfun har akkurat samme led liste som jeg har. http://www.sparkfun.com/products/10261 Endret 18. november 2011 av Formula90 Lenke til kommentar
tingo Skrevet 18. november 2011 Rapporter Del Skrevet 18. november 2011 ingen? Du må nesten forklare litt hva du har tenkt. Først så setter du fbacklight til en input, og så skriver du til den? (Er fbacklight definert, forresten?) Lenke til kommentar
Formula90 Skrevet 18. november 2011 Rapporter Del Skrevet 18. november 2011 (endret) trodde arduinoen hadde 9v utgang, men hadde ikke det, så brukte 9v batterie å fikk det til å funke = ) takk for hjelp = ) vil bare nevne noe jeg lurer på, jeg har kopiert en kode. når jeg setter alt på 0(under void loop der), skal ikke alle lys være av da? for lyser konstant rødt, prøve å få blå fargen uten å lykkes // color swirl! connect an RGB LED to the PWM pins as indicated // in the #defines // public domain, enjoy! #define REDPIN 5 #define GREENPIN 6 #define BLUEPIN 3 #define FADESPEED 5 // make this higher to slow down void setup() { pinMode(REDPIN, OUTPUT); pinMode(GREENPIN, OUTPUT); pinMode(BLUEPIN, OUTPUT); } void loop() { int r, g, b; // fade from blue to violet for (r = 0; r < 256; r++) { analogWrite(REDPIN, r); delay(FADESPEED); } // fade from violet to red for (b = 255; b > 0; b--) { analogWrite(BLUEPIN, b); delay(FADESPEED); } // fade from red to yellow for (g = 0; g < 256; g++) { analogWrite(GREENPIN, g); delay(FADESPEED); } // fade from yellow to green for (r = 255; r > 0; r--) { analogWrite(REDPIN, r); delay(FADESPEED); } // fade from green to teal for (b = 0; b < 256; b++) { analogWrite(BLUEPIN, b); delay(FADESPEED); } // fade from teal to blue for (g = 255; g > 0; g--) { analogWrite(GREENPIN, g); delay(FADESPEED); } } Endret 18. november 2011 av Formula90 Lenke til kommentar
haavardgj Skrevet 18. november 2011 Rapporter Del Skrevet 18. november 2011 (endret) ingen? Du må nesten forklare litt hva du har tenkt. Først så setter du fbacklight til en input, og så skriver du til den? (Er fbacklight definert, forresten?) det som er problemet, er at når jeg slår av eller på, funker det fint. men når jeg setter den til auto, er den konstant på, uansett om inputen er høy eller lav... dvs: (Psuedokode) void setup(); // definere input void loop(); // gå igjennom meny if menu6 == auto { //sjekk input if input == HIGH{ digitalWrite(lys, HIGH) if input == low { digitalWrite(lys, LOW) men når jeg trykker opp i menyen, går jeg fra "av" til "på". neste trykk er fra "på" til "auto", men når inputen er lav (av) er utgangen fortsatt høy. (i automodus) Endret 18. november 2011 av haavardgj Lenke til kommentar
Behydro Skrevet 23. november 2011 Rapporter Del Skrevet 23. november 2011 (endret) Prosjekt: Har ratt fjernstyring for original stereo anlegg i bilen, har byttet stereo og vil fremdeles kunne bruke fjernstyringen. (Ja, det er en Laguna, men den var gratis......) Mulig løsning: Skal dekode signalene fra fjern styringen, har ikke begynt på den biten ennå, tar den etterhvert. så skal en IR diode styre anlegget som kommer med fjernkontroll. Så det jeg trenger i første omgang er å dekode IR signalet fra fjernkontrollen og få arduinoen til å gjenskape de signalene jeg trenger. Noen forslag på hvordan jeg få dekodet signalet, helst ved hjelp av arduinoen??? EDIT: Her var mye bra.... Må bare finne en passende ir mottaker, den jeg hadde var ikke brukende http://www.ladyada.net/learn/sensors/ir.html Endret 23. november 2011 av Behydro Lenke til kommentar
haavardgj Skrevet 23. november 2011 Rapporter Del Skrevet 23. november 2011 Prosjekt: Har ratt fjernstyring for original stereo anlegg i bilen, har byttet stereo og vil fremdeles kunne bruke fjernstyringen. (Ja, det er en Laguna, men den var gratis......) Mulig løsning: Skal dekode signalene fra fjern styringen, har ikke begynt på den biten ennå, tar den etterhvert. så skal en IR diode styre anlegget som kommer med fjernkontroll. Så det jeg trenger i første omgang er å dekode IR signalet fra fjernkontrollen og få arduinoen til å gjenskape de signalene jeg trenger. Noen forslag på hvordan jeg få dekodet signalet, helst ved hjelp av arduinoen??? EDIT: Her var mye bra.... Må bare finne en passende ir mottaker, den jeg hadde var ikke brukende http://www.ladyada.net/learn/sensors/ir.html mulig du kan lage deg et program som leser høy/lav legger det i en streng, og printer den seriellt bare en tanke.. Lenke til kommentar
Formula90 Skrevet 24. november 2011 Rapporter Del Skrevet 24. november 2011 noen som vet hva denne er til? eller hvordan den funker? står jo beskrevet hvordan den funker, men er det noe lignende som en shift register? http://www.sparkfun.com/products/9622 Lenke til kommentar
tingo Skrevet 24. november 2011 Rapporter Del Skrevet 24. november 2011 noen som vet hva denne er til? eller hvordan den funker? står jo beskrevet hvordan den funker, men er det noe lignende som en shift register? http://www.sparkfun.com/products/9622 Har du sjekket databladet (som er lenket hos Sparkfun)? Hva er det du eventuelt ikke skjønner? Lenke til kommentar

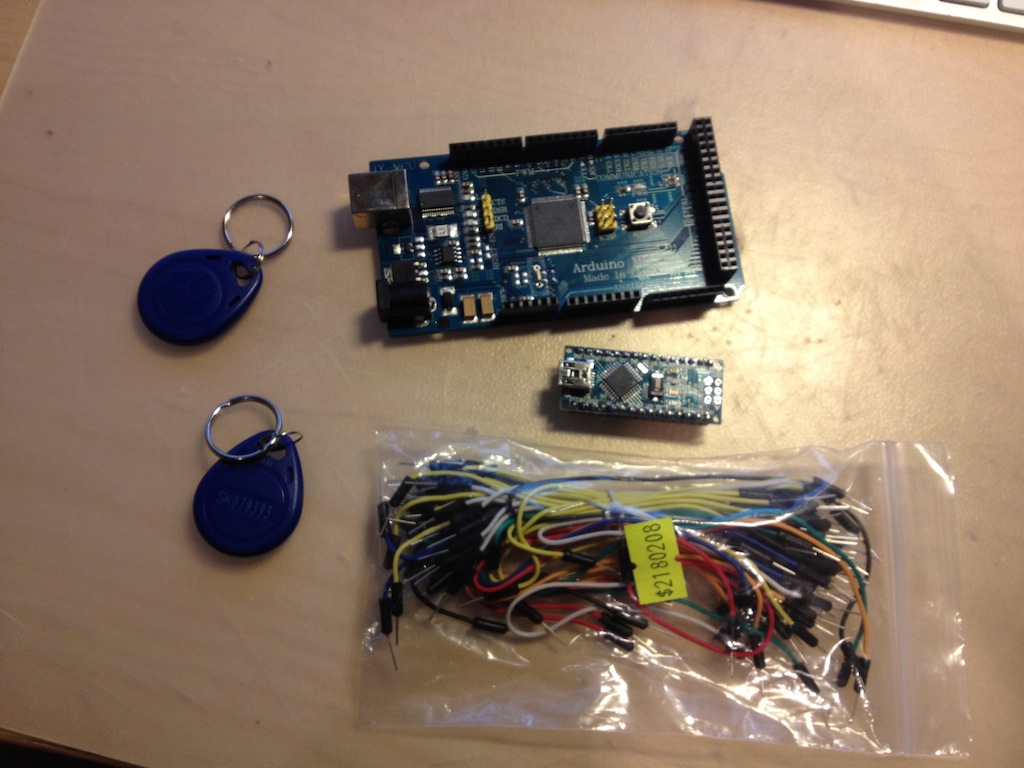

LaStrada Skrevet 26. november 2011 Rapporter Del Skrevet 26. november 2011 Ble overraska over hvor liten nano faktisk er Nano + mega: Skal bruke nanoen som erstatter for min gamle arduino i min RFID dørlås og megaen skal brukes til termostaten. Mangler bare en temp-sensor så har jeg alt jeg trenger for å komme i gang. Lenke til kommentar
Formula90 Skrevet 28. november 2011 Rapporter Del Skrevet 28. november 2011 Noen som kan forklare meg koden litt? jeg har kobbla opp 2 shift registere, lett å kobble alt opp, siden jeg ikke er så go på c kode, så fant jeg en kode jeg kopierte, men sjønner ikke koden, noen som kan forklare mere va som sjer? og hvordan endere jeg lysene vis jeg vil det? forfor oppfører lysene seg som de gjør nå? Her er koden: /* Shift Register Example for two 74HC595 shift registers This sketch turns on each of the LEDs attached to two 74HC595 shift registers, in sequence from output 0 to output 15. Hardware: * 2 74HC595 shift register attached to pins 2, 3, and 4 of the Arduino, as detailed below. * LEDs attached to each of the outputs of the shift register Created 22 May 2009 Modified 23 Mar 2010 by Tom Igoe */ //Pin connected to latch pin (ST_CP) of 74HC595 const int latchPin = 8; //Pin connected to clock pin (SH_CP) of 74HC595 const int clockPin = 12; ////Pin connected to Data in (DS) of 74HC595 const int dataPin = 11; char inputString[2]; void setup() { //set pins to output because they are addressed in the main loop pinMode(latchPin, OUTPUT); pinMode(dataPin, OUTPUT); pinMode(clockPin, OUTPUT); Serial.begin(9600); Serial.println("reset"); } void loop() { // iterate over the 16 outputs of the two shift registers for (int thisLed = 0; thisLed < 16; thisLed++) { // write data to the shift registers: registerWrite(thisLed, HIGH); // if this is not the first LED, turn off the previous LED: if (thisLed > 0) { registerWrite(thisLed - 1, LOW); } // if this is the first LED, turn off the highest LED: else { registerWrite(15, LOW); } // pause between LEDs: delay(250); } } // This method sends bits to the shift registers: void registerWrite(int whichPin, int whichState) { // the bits you want to send. Use an unsigned int, // so you can use all 16 bits: unsigned int bitsToSend = 0; // turn off the output so the pins don't light up // while you're shifting bits: digitalWrite(latchPin, LOW); // turn on the next highest bit in bitsToSend: bitWrite(bitsToSend, whichPin, whichState); // break the bits into two bytes, one for // the first register and one for the second: byte registerOne = highByte(bitsToSend); byte registerTwo = lowByte(bitsToSend); // shift the bytes out: shiftOut(dataPin, clockPin, MSBFIRST, registerTwo); shiftOut(dataPin, clockPin, MSBFIRST, registerOne); // turn on the output so the LEDs can light up: digitalWrite(latchPin, HIGH); } Lenke til kommentar
Formula90 Skrevet 14. desember 2011 Rapporter Del Skrevet 14. desember 2011 Nå holder jeg på en tempratur sensor, har kobblet den og 6 led lys til arduinoen, når temperaturn er over 30c så skal den røde lyse, mellom 20 og 29c så skal de gule lyse, og under der så skal de blåe led lysene lyse. burde jo ikke være så vanskelig skulle jeg tro? har koblet sensoren i pin 0, og led lysene i pin 2,3,4,5,6 og 7. jeg bruker denne koden som utangspunkt: /* --------------------------------------------------------- * | Arduino Experimentation Kit Example Code | * | CIRC-10 .: Temperature :. (TMP36 Temperature Sensor) | * --------------------------------------------------------- * * A simple program to output the current temperature to the IDE's debug window * * For more details on this circuit: http://tinyurl.com/c89tvd */ //TMP36 Pin Variables int temperaturePin = 0; //the analog pin the TMP36's Vout (sense) pin is connected to //the resolution is 10 mV / degree centigrade //(500 mV offset) to make negative temperatures an option /* * setup() - this function runs once when you turn your Arduino on * We initialize the serial connection with the computer */ void setup() { Serial.begin(9600); //Start the serial connection with the copmuter //to view the result open the serial monitor //last button beneath the file bar (looks like a box with an antenae) } void loop() // run over and over again { float temperature = getVoltage(temperaturePin); //getting the voltage reading from the temperature sensor temperature = (temperature - .5) * 100; //converting from 10 mv per degree wit 500 mV offset //to degrees ((volatge - 500mV) times 100) Serial.println(temperature); //printing the result delay(1000); //waiting a second } /* * getVoltage() - returns the voltage on the analog input defined by * pin */ float getVoltage(int pin){ return (analogRead(pin) * .004882814); //converting from a 0 to 1024 digital range // to 0 to 5 volts (each 1 reading equals ~ 5 millivolts Noen som kan hjelpe? } Lenke til kommentar
Formula90 Skrevet 14. desember 2011 Rapporter Del Skrevet 14. desember 2011 regner med jeg må legge inn en If command eller == eller hva det heter? hvor og hvordan skal jeg gjør det? inne i void setup? Lenke til kommentar
