Prosjekt: Monsta Rising

[Crazymech]

Stor takk til sponsor:



Prosjekt:

Monsta Rising



Innhold i prosjektet:

1. Post 1:

   1.

   2. Om prosjektet

   3. Slik ser prosjektet ut nå

   4. Hardware

   5. Vannkjøling

   6. Bling

   7. Problemer som må jobbes med

   8. Regnskap

   9. Changelog

[*]Update #1: Skalpering & Plassering

[*]Reboot & Continue

[*]Bilder av Stue, Katt og Rad

[*]Loopen er ferdig!



Om prosjektet:



Prosjekt Monsta Rising (intill videre/med mindre eg -finner et bedre navn) er mitt første vannkjølingsprosjekt og med litt interesse så bestemte eg meg for å lage en worklog om dette prosjektet. Det er jo flere fordeler med dette.

1: for å vise fram min nyeste yndling (Monsta radiatoren, derav navnet)

2: Feedback og muligens gode forslag

3: Erfaringen av rett og slett å prøve seg på en worklog, tror nok det kommer flere etterhvert.



Når eg først begynte å se på muligheten for å vannkjøle, hadde eg i tankene å bare gå rett fram, plasser alt inn, montere slanger. Ferdig.

Det viste seg derimot fort når varene kom at dette ikke ble så lett: Monsta er rett og slett for plasskrevende.

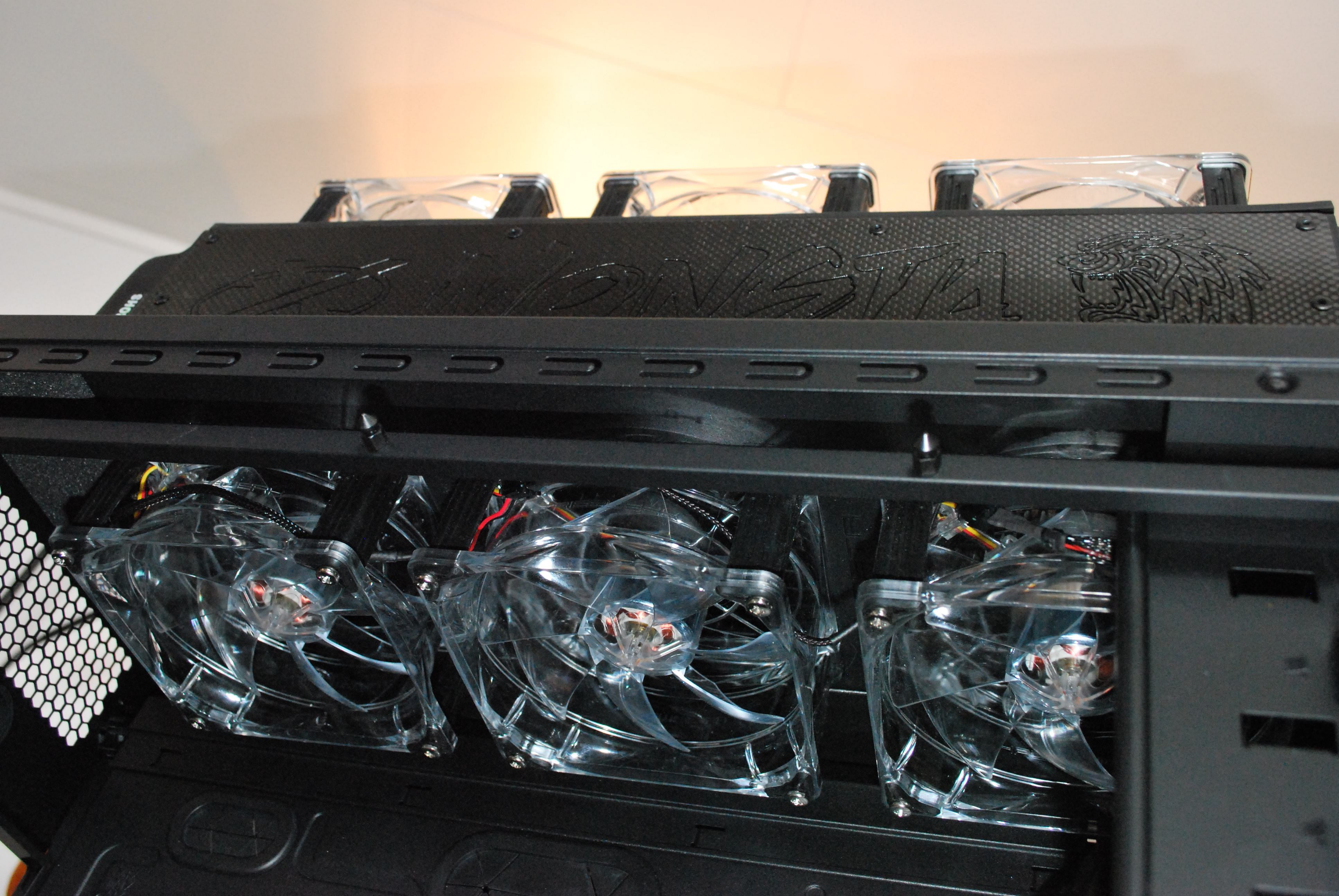

Eg tenkte litt fram og tilbake, hit og dit, opp og ned (skjønner tegninga nå ja!) og kom fram til at en lur løsning på det var rett og slett å kutte ut viftegrillen i toppen, senke monsteret ned og la den holdes på plass. Resultatet ble seende slik ut:

Personlig syns eg det ble ganske pent egentlig

Det eneste store negativen er at et allerede stort kabinett er ca 16,8cm høyere. Derfor vurderer eg om tid å stunde å senke det enda mer. Men for å gjøre dette må hullet bli større og det må være andre festanordninger enn tyngdekraften, så det får bli en runde 2.

Runde 3 (nå tenker vi langt frem altså) ville vært å snu radiatoren, så viftene står ut på hver sin side. Dette krever et rimelig stort inngrep med kutting i kabinettet, sidedøren, og forsåvidt et nytt feste til sistnevnte... Men det hadde sett fryktelig kult ut!







Slik ser Prosjektet ut nå

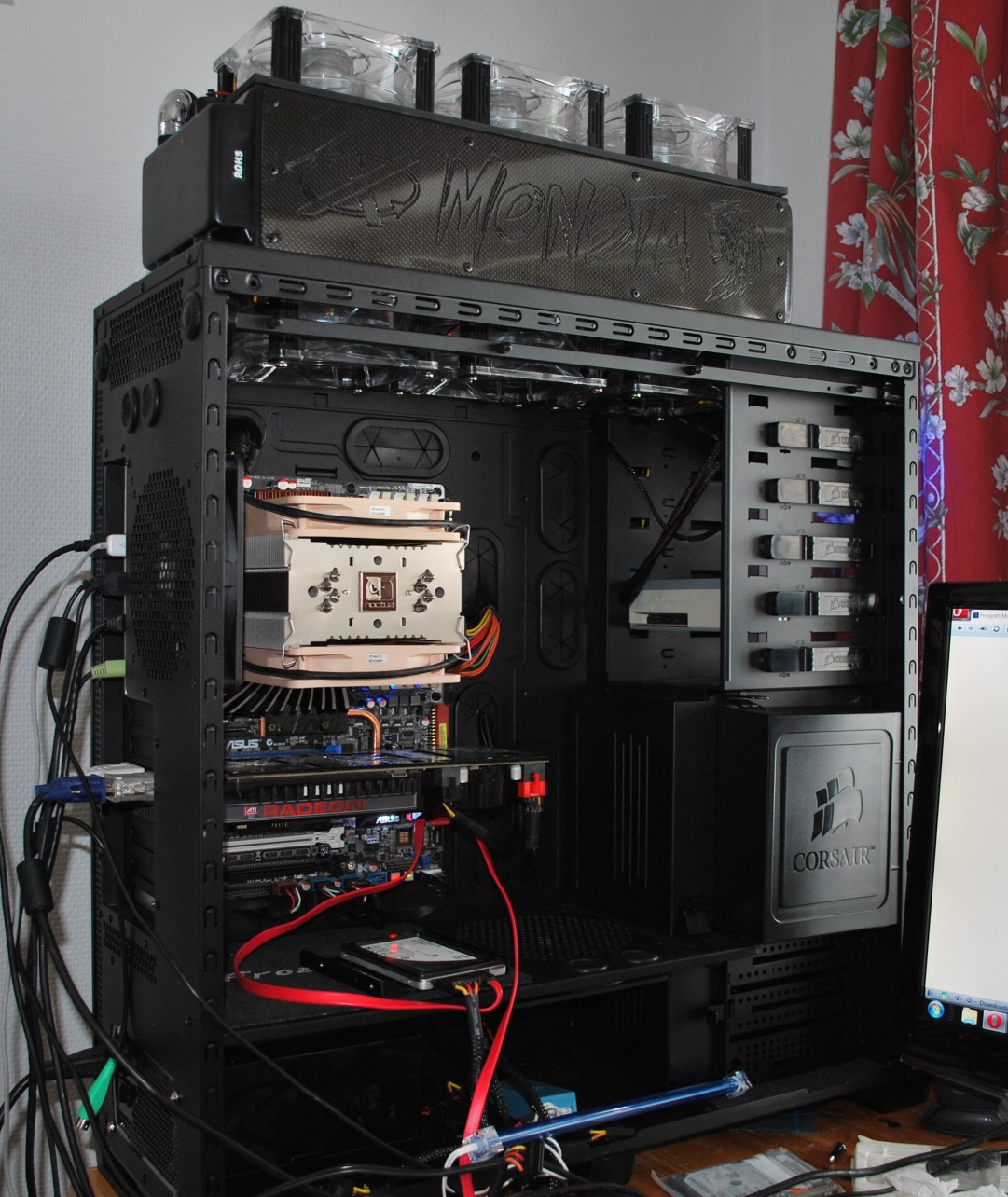

23.03.2010



Eldre bilder

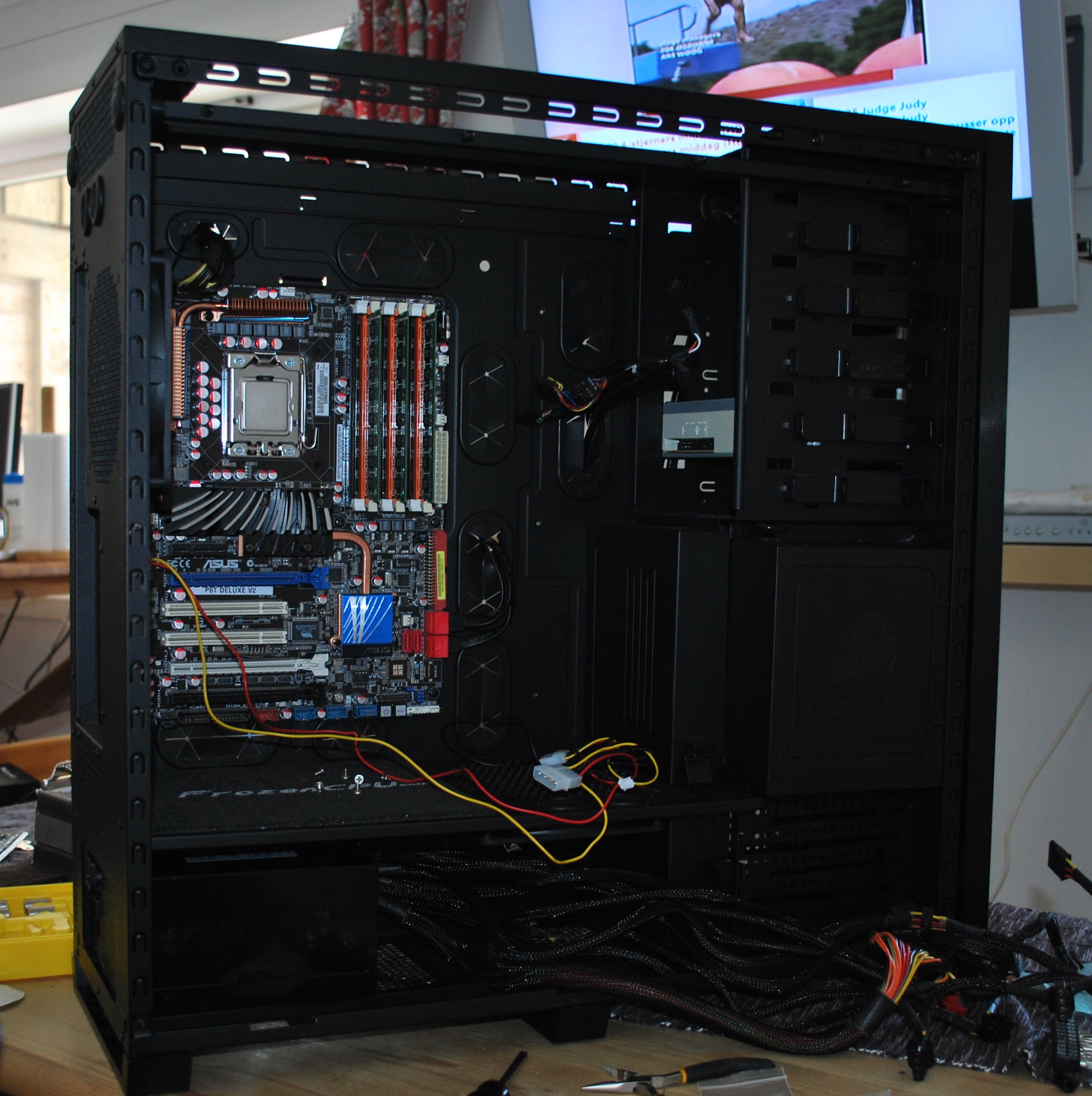

14.03.2010



Sponsorer:

- Techbay sponset meg pent med 200kr avslag på noen nipler. Tusen hjertelig!



||| = Mangler - ||| = Klart - ||| = Er på tur - ||| = Ønskedrøm



Hardware:

Hovedkort ||| Asus P6T Deluxe V2

Prosessor ||| Intel i7 920 D0

Skjermkort ||| EVGA 2x GeForce GTX 460

Strømforsyning ||| Thermaltake Toughpower 750 W

Systemdisk ||| Intel X25-M G2 160 GB SSD

Lagring ||| Samsung Spinpoint F1 1 TB Harddisk

Lagring ||| 2x Samsung Spinpoint F3 1 TB Harddisk

Div-disk 2 ||| Eldre 250 GB Seagate disk (anno 2003)

Ny strømforsyning ||| Modulær, kraftig PSU type 1000-1200 W 80+ Gold/Platinum

Ny RAM ||| Type 1600-1800MHZ 12+ GB RAM



Vannkjøling:

Advarsel: TFC Linkene har høy lyd

Tank ||| AquaComputer Aquabox Pro 5¼

Pumpe ||| Swiftech MCP655-B

+ Pump top ||| Koolance Pump Nozzle & Reservoir Base

Slanger ||| Feser Tube Active UV Hose Clear/Blue

Radiator ||| TFC Xchanger Monsta 420/360 Extreme Radiator

Radiator vifter ||| x6 Triebwerk 1800RPM Vifter

Radiator 2 ||| 120/240 Rad dedikert til Chipset og/eller GPU

CPU Blokk ||| Swiftech Apogee XT Extreme

GPU Blokk ||| N/A

NB/SB Blokk ||| Bitspower Black Freezer Asus P6T Deluxe

MOSFET ||| Bitspower AMOSII & AMOSIII

Compression black fittings ||| x8 Bitspower Ultimate G 1/4 Thread Black

Compression chrome fittings ||| x4 Bitspower Ultimate G 1/4 Thread Chrome

Compression albue chrome fitting ||| x2 Feser Angled Compression Fitting G 1/4 Thread

45° roterende fitting ||| x4 Feser G 1/4 Thread 45 degree Rotary

90° roterende fitting ||| x4 Bitspower svivel 90°





Bling/Tilbehør:

Tastatur |||: Das Keyboard

Gaming mus |||: Mad Catz Saitek Cyborg R.A.T.7.

Vifte kontroller ||| Sunbeamtech Rhoebus Extreme

2.1 Stereo høytalere |||: Creative Gigaworks T3

Stor pult |||: med grommits for ledninger å trekkes igjennom ca. Midt på. Forslag?

3 Skjermer |||: Identiske á 120HZ 1920x1080/1200 hver. Gjerne med liten kant.





Problemer som må jobbes med (tips velkommen):

• Montering av Primochill Typhoon III i Obsidian 800D

• Plassering av Pumpe

• Mangler 2 deler til Asus P6T chipset kjølingen.. Trodde det fulgte med, men sånn går det når man er nybegynner Update 26.05.11: Fixd!.

• Mangler front panelet til kabinettet.. err.. Lurer på hvor det er. Update 26.05.11: Lurer fremdeles på hvor det front panelet er.. Snakked med Corsair om erstatningsdel, de sendte meg selve USB kontaktene med ledninger og alt fra Taiwan. Snilt! Men feil del.




Utdatert regnskap:



Ca. regnskap (kurser litt utdatert)(Kommer vel excel-utklipp etterhvert):

Radiator (Monsta) : $ 299,99

Fittings (Totalt) : $ 108,61

Reservoir : $ 59,95

Kabinett (Med butikk mods) : $ 340

Viftekontroller : $ 34,99

CPU Blokk : $ 89,99

NB/SB Blokk : $ 129,99

Triebwerk vifter : $ 245,64

Feser slanger : $ 49,99

Pumpe mod kit : $ 39,95

Pumpe : $ 89,95

Pumpe top : $ 49,99







>>> Legg gjerne inn en kommentar! <<<



Changelog:

26.05.2011 ~23.14: Lagt til Sponsor

26.05.2011 ~23.10: Forandret 6GB til 12GB+ på Ønskelisten.

26.05.2011 ~23.00: Funnet tråden tilbake! Preppet litt for en verdig oppdatering .

03.04.2010 ~23:40: Lagt til RAM på ønskelista.

23.03.2010 ~22.31: Mer eller mindre fylt ut alt på Vannkjøling. Begynt litt på regnskaps seksjonen.

23.03.2010 ~12.45: Fylt ut mer på Vannkjøling/Bling, fikset noen linker, lagt til dagens "hvordan prosjektet ser ut" bilde. Flyttet Kommentar link over changelog.

23.03.2010 ~09.10: Fylt ut litt på Vannkjøling. Flyttet "fargekoder" over "Hardware".

22.03.2010 ~21.50: Lagt til "Regnskap", "Changelog", "Innhold i prosjektet". Endret på plassering av "Slik ser prosjektet ut nå"

Endret 31. mai 2011 av Crazymech

[Crazymech]

Update #1: Skalpering og plassering



Som sagt i introduksjonen til prosjektet har eg allerede tjuvstartet, og foretatt en liten skalpering av Corsair Obsidian 800D.

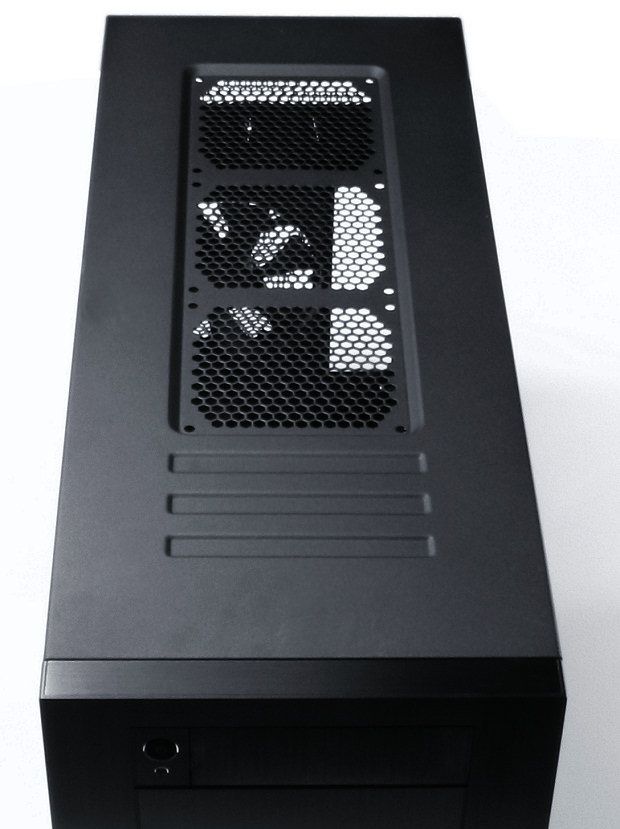

Før:

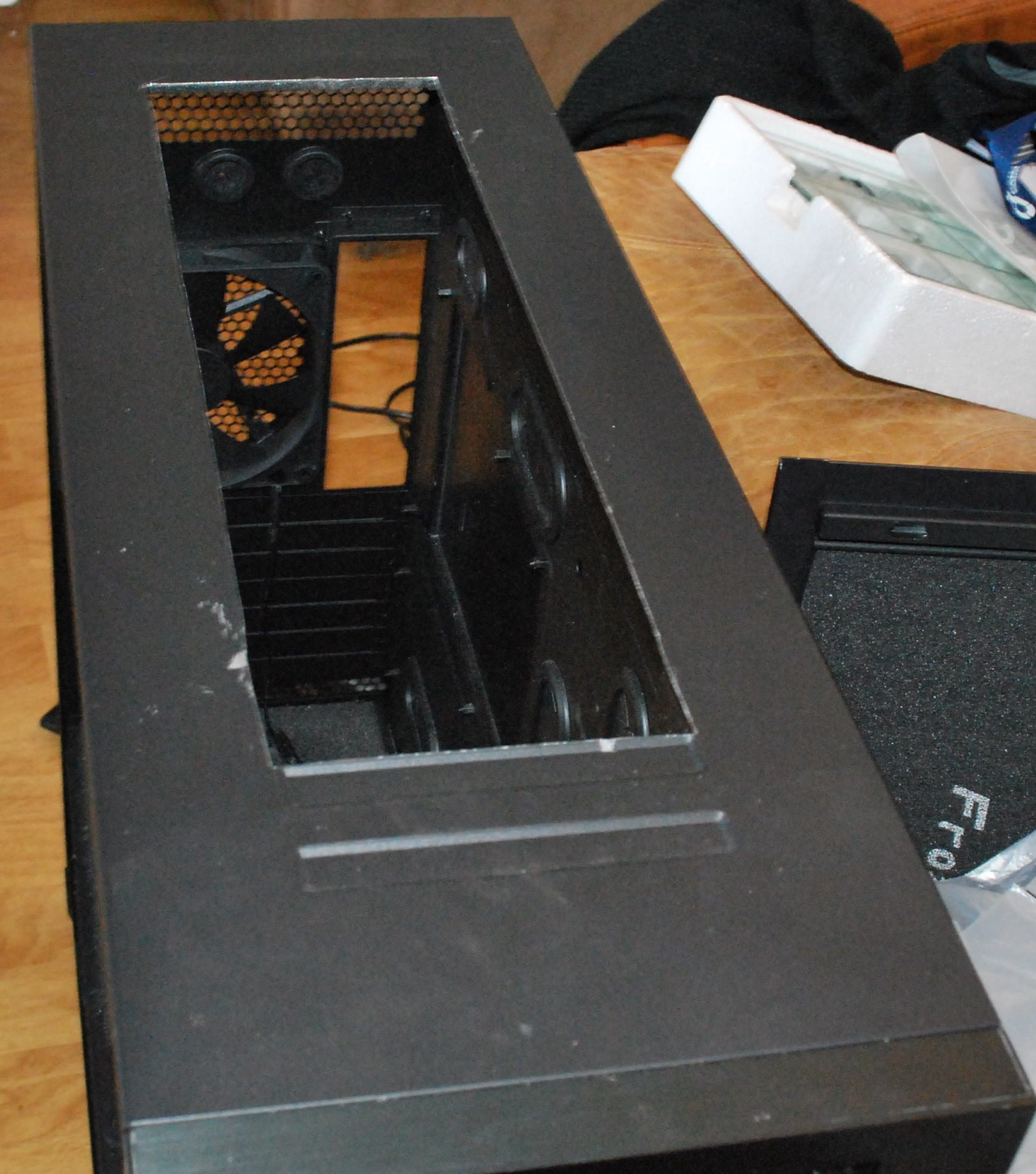

Etter:





Litt riper, og litt ujevnt, men det gjør egentlig ikke noe, ingen av delene syns med radiatoren på plass. Tusen takk til Thor for hjelpen.



På "etter" bildet nederst til venstre kan også litt av FrozenCPU sine støydempende matter synes, de var en mod. eg bestilte med kabinettet fra dem, til $50, selv om prisen ikke var så ille, er eg egentlig ikke helt fornøyd med jobben, den er fint utført noen plasser, mens andre plasser syns eg de bare har vært lat. Andre mods de gjorde for meg var noe sleeving på noen kabler, dette har eg virkelig ikke vært fornøyd med, faller av i hytt og pine.





>>> Legg gjerne inn en kommentar! <<<



"Original"/Gammel oppdatering (mangler bilder)







Hei hei. Ikke så mye forskjell fra sist, mye å gjøre lite tid, samme gamle osv.



Men! Har da i alle fall fått kabinettet inn i hus, og "takket" være sykdom har eg fått tatt noen bilder i sånn noenlunde dagslys, men orket ikke å fininnstille kameraet så det er sånn så-så.



Ferdig produkt (har ingen før bilder, men folk vet da hvordan en viftegrill ser ut )



Med Monsta på:







Lurer på om det hadde sett enda bedre ut om eg hadde kutta enda litt mer, og brukt L-skruer (eller hva det heter?) til å senke radiatoren mer, men det får være ekstra prosjekt til senere.





Changelog:

03.04.2010 ~23.35: Lagt til en liten ekstra del om kabinettet (støydempende matter)

23.03.2010 ~23.35: Skrevet en "ny" oppdatering.

Endret 3. april 2010 av Crazymech

[Crazymech]



Oioioi, etter 1 år og ca. 2 måneder så skjer det faktisk ting her igjen! Hvem hadde trodd det?



Kunne jo ikke la utstyr til ~13000 stå å skrote helt til eg ville ha ny pc!

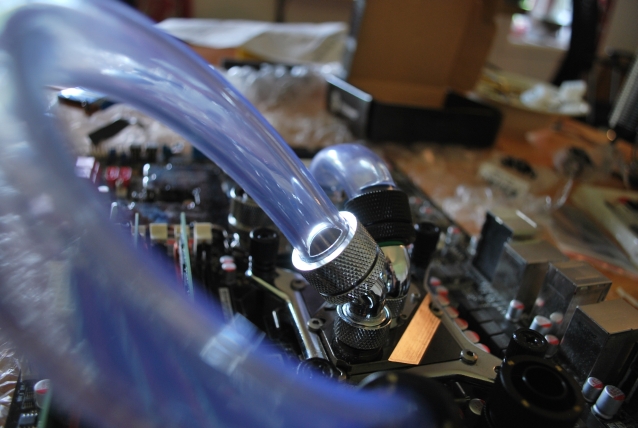

Dette får være teaser bilder for nå, heldigvis er det lyst om dagen, og det får komme noen flere bilder i morgen! F.eks av mitt "arbeidsrom" (de fleste kaller det vel stue, men heh.)



Det største som har skjedd siden sist er Techbay sitt inntog på det norske markedet, som gjør det mye lettere å bestille smådeler eg fant ut manglet. Nipler for eksempel. pluss en ny tank.



Har fremdeles ikke fått tak i det lille plastdekselet til fremfor USB portene frempå kabinettet. Corsair (som er meget serviceinnstilte) misforsto meg og sendte hele usb sulamitten med ledninger og alt i en altfor stor bedriftspakke direkte fra Taiwan. Etter det har eg ikke hørt fra dem.



Untill tomorrow folks!



>>> Legg gjerne inn en kommentar! <<<

Endret 26. mai 2011 av Crazymech

[Crazymech]

Tenkte eg skulle droppe noen fler bilder, blant annet av hvordan stuen min ser ut mens eg driver på med dette.





For enkelthets og lastetids- skyld, så ligger resten av bildene inni denne søte spoilertaggen:













Dedikasjon? Eller galskap.





Eg driver å leker veldig rundt med slangene på innsiden, for å finne ut hvordan de skal stå, så innside bilder får vente litt til.







Det er egentlig relativt ryddig i forhold til for noen dager siden når eg begynte..

Hjemmekoselig ville noen sagt.



>>> Legg gjerne inn en kommentar! <<<

Endret 27. mai 2011 av Crazymech

[Crazymech]

36 timer etter bestilling (på kvelden), ankommet de siste niplene, og en fillport, fra Techbay i dag



Bestilte også en sånn anti-kink spiral.. Trodde de skulle være på innsiden av slangen. Har eg bestilt feil størrelse, igjen? :S

Endret 31. mai 2011 av Crazymech

[Crazymech]

Loopen er ferdig!





Etter et par ekstra bestillinger fra Techbay, planer om å starte matte på nytt igjen for å lære meg 2*vannblokker=antall_nipler, og noen spente dager foran postboksen, har alt eg trenger for å bli ferdig ankommet, og i all hast blitt montert i kabinettet!









Det ble seende slik ut på bilder med dårlig lys tilgjengelig:









Ok, litt løgn, radiatoren er midlertidig tatt av, men den teller ikke akkurat nå



Nærbilde, inkludert fingeravtrykk



Skruene, skivene og mutterne som holder pumpen (og støvfilteret under) på plass. Virker som det sitter ganske godt.





Nedre del av kabinettet.







Går utifra at de fleste legger merke til 2xMolex > PCI-E 6X overgangene. PSU'en min mangler både modulære kabler, og ikke minst nok av PCI kabler, som kanskje er noe eg burde tenkt på før eg bestilte kort i SLI, men sånn ble det ikke.



Derfor er en ny (gjerne Platinum-sertifisert ) PSU øverst på ønskelisten min.





Det som gjenstår nå.. Er jo egentlig bare å fylle, og bleede loopen, right?..

Problemet mitt er at skal flytte om 11 dager, da er det kanskje bedre å vente med det.. Samtidig.. Det frister!



>>> Legg gjerne inn en kommentar! <<<
