Prosjektet startet når jeg ble lei støy fra pc, så jeg rengjorde den og startet gjøre noen mindre modifikasjoner



Sponsor:

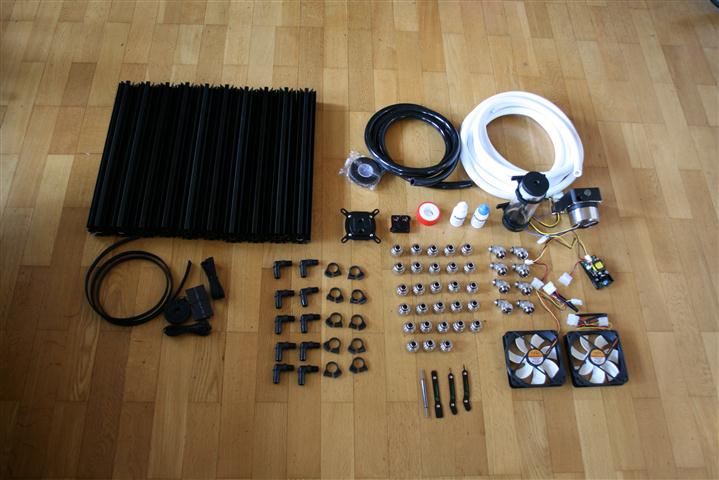

jeg kom ikke i mål med dette, pcen lagde fremdeles støy når jeg var ferdig, så prosjektet ble større, og tenkte jeg kunne jo lage en vannkjølt pc, men jeg synes kabinetter er stygge og liker å bygge ting så jeg satte igang med research, ferden endte på EK waterblocks og cape cora hf passive radiatormoduler. Her er det som foreløpig har skjedd

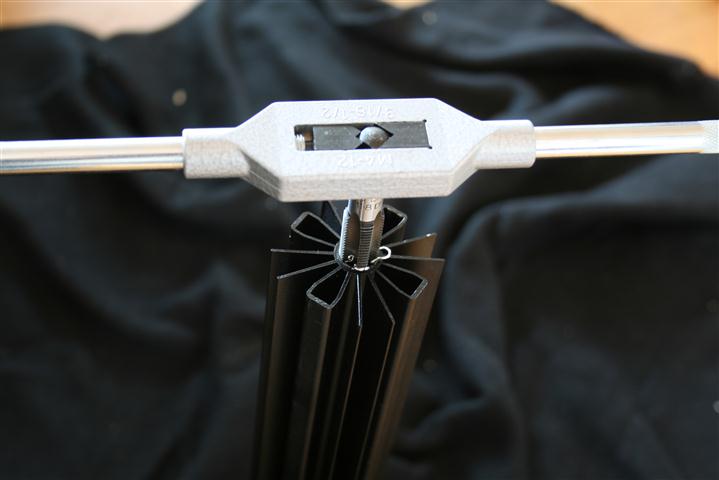

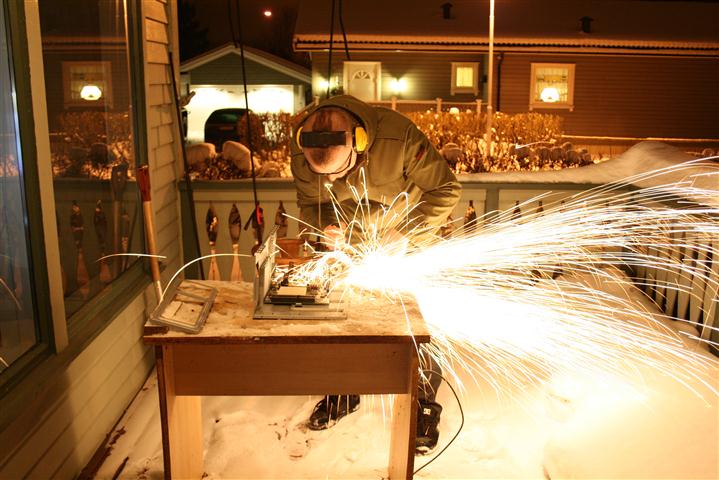

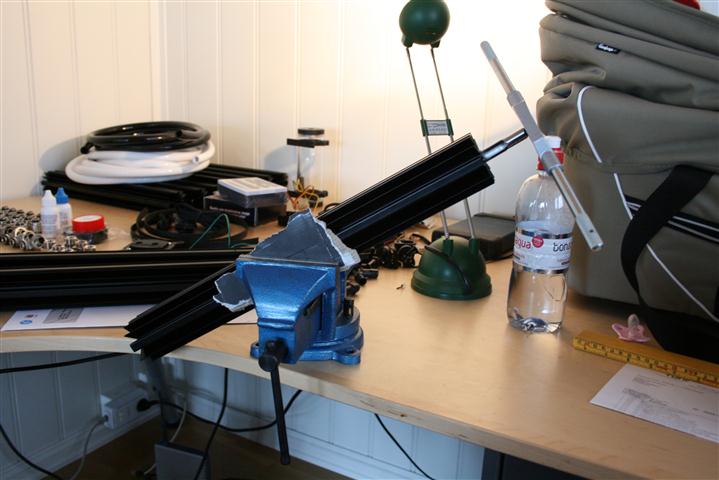

rørene hadde en egen løsning jeg ikke likte utseende på, så jeg lager en egen, her er jeg i ferd med å gjenge dem opp



"Fjernet gammelt bilde fra opprinnelig design"



Kommentartråden

Endret 18. mars 2010 av opticus

[opticus]

Startet på nytt midt i prosjektet, måtte lage kassa annerledes, den ble ikke pen og kom ikke til å bli pen uansett hva jeg gjorde, men er godt i gang med nytt design som følger under denne posten

Endret 19. mars 2010 av opticus

[opticus]

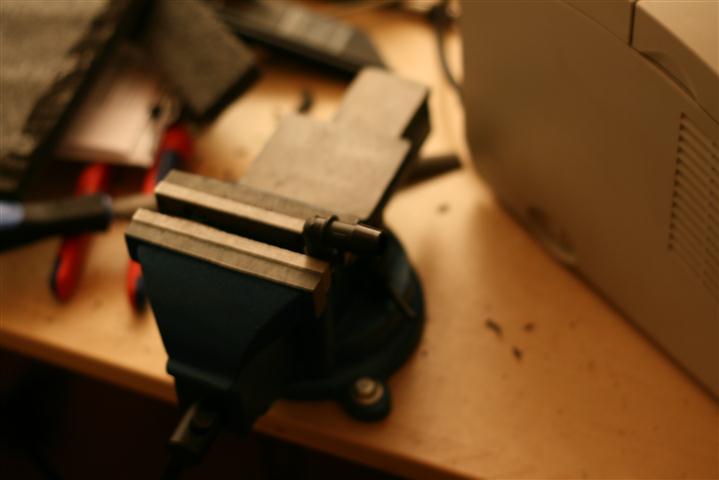

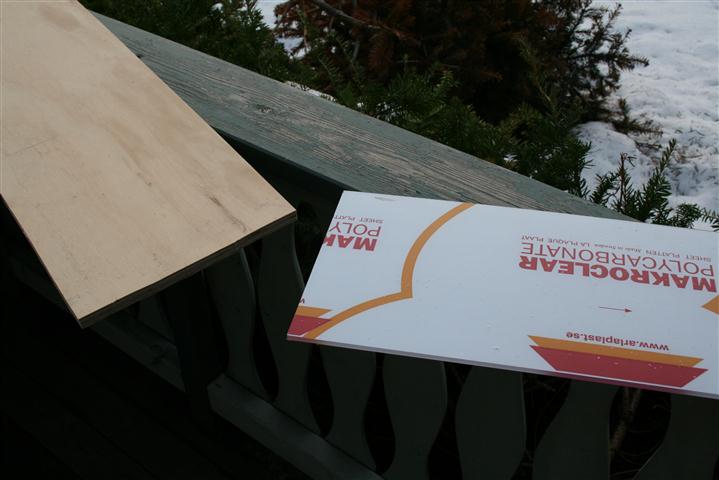

Har gjort endel mål, kappet plater, kappet slangenipler som er vist på bilde, de er alt for lange, så de har blitt endel kortere

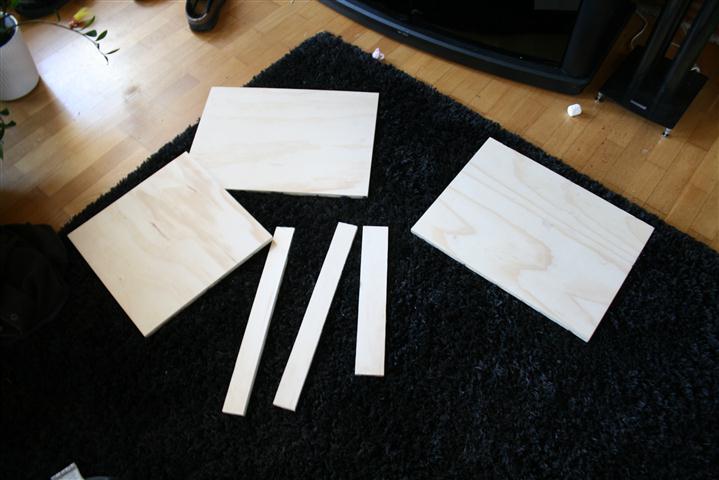

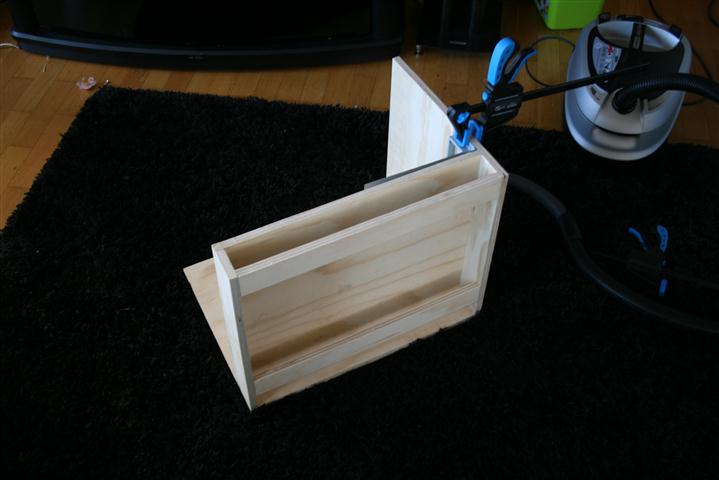

Her er platene grovkuttet ferdig



baksiden, oppi her kommer cape cora rørene

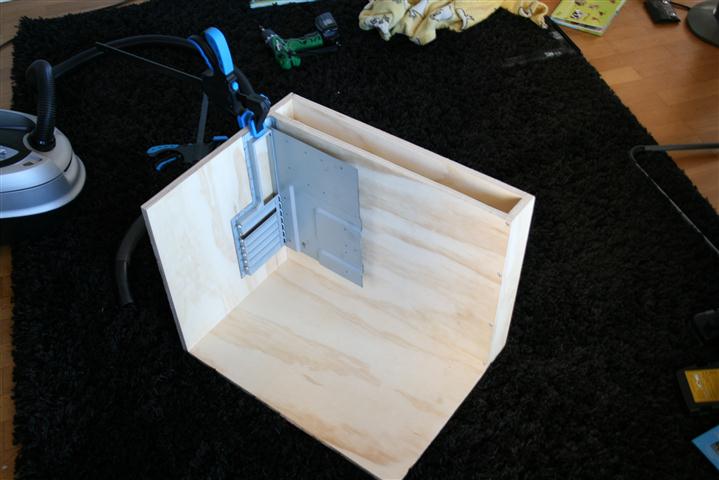

tegner hull for hovedkortbrettet(dette er mitt gamle antec tower)

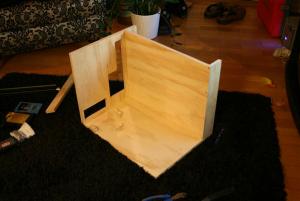

Her er de fleste platene montert i hverandre, er ikke ferdig på baksiden, men det synes ikke. Har laget montering for psu også i forkant. Har igjen å lage hull for gjennomføring av vannslange

[opticus]

Har laget kassa en anelse større og pusset den klar for sparkling, også laget huller for gjennomføring av vannkabler fra "radiatoren" og frem til komponentene, håper sparkling blir ferdig i kveld så jeg kan starte lakkering i morgen!





Kommentartråden

[opticus]

lakkering er igang, tolmodighetsprøve nr1

ser også at jeg må sparkle og pusse mer, noe jeg regnet med, alle ugjevnheter kommer tydelig frem nå.

Hvis jeg har tolmodighet til det vil jeg lage pianolakk finish på kassa, men vi får se når tolmodigheten tar slutt

Nå kommer det nok ingen update med bilder før jeg har lakkert litt mer og fått gjort noe mer nevneverdig.



Kommentartråden

Endret 18. mars 2010 av opticus

[opticus]

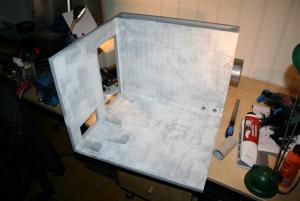

Fant ut at det er såpass mye jobb med grunnarbeidet til lakkering at jeg valgte å legge ved et bilde alikevell, her er et lag grunning pusset, og det er sparklet på nytt, tørker før pussing og ny runde med grunning.







Kommentartråden

Endret 18. mars 2010 av opticus

[opticus]

over 800 visninger og bare 2 kommentarer! Jeg ønsker tilbakemeldinger på både positivt og negativt, helst positivt selvfølgelig, men kom gjerne med konstruktiv kritikk også.

[opticus]

Her er jeg midt i lakkeprosessen, holder på med klarlakk nå og det synes sikkert begynner bli ganske blank nå, skal pusse og polere litt så blir det bra tenker jeg.

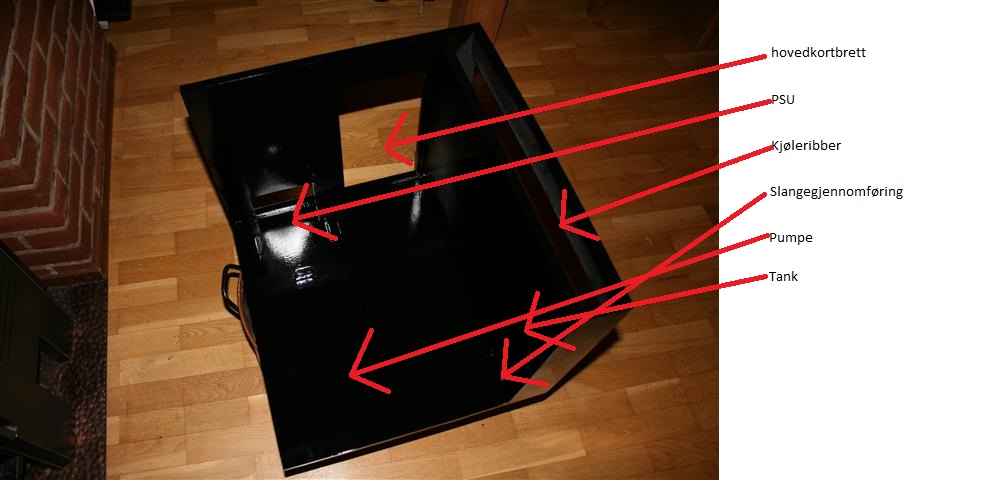

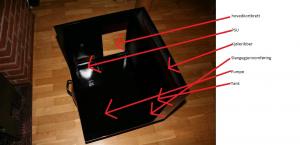

Tegnet på litt tanker om hva jeg hadde tenkt til å ha hvor siden det ble etterspurt her!





Kommentarer er veldig velkomne

[opticus]

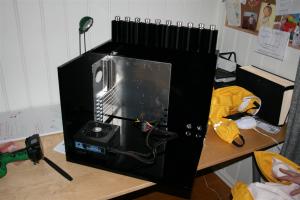

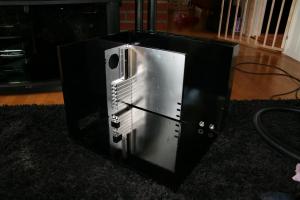

har startet med prøvemontering av slangegjennomføring og hovedkortbrett

[opticus]

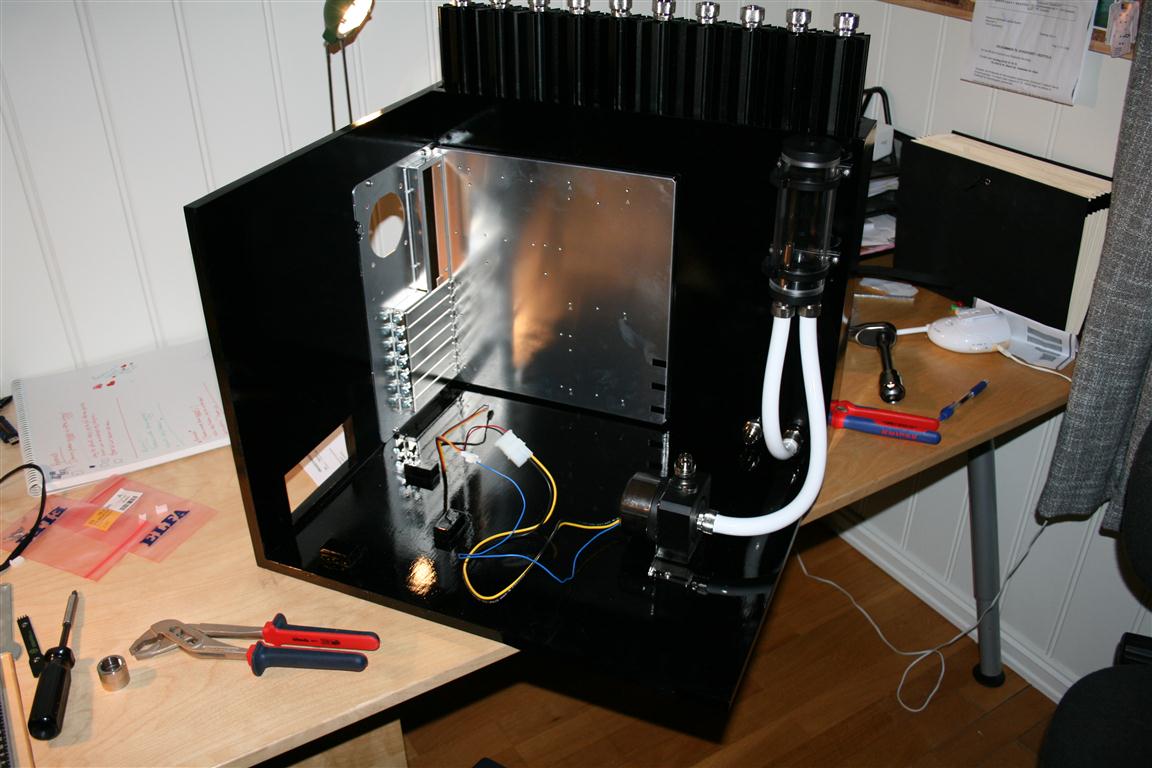

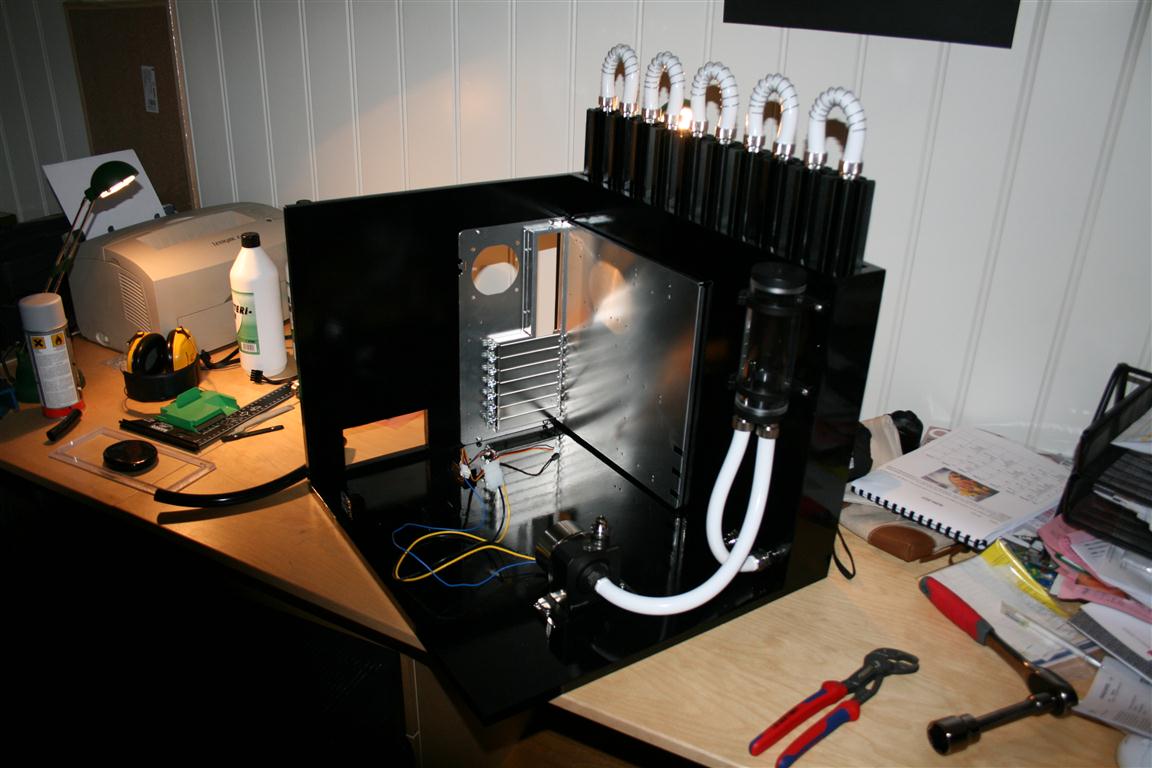

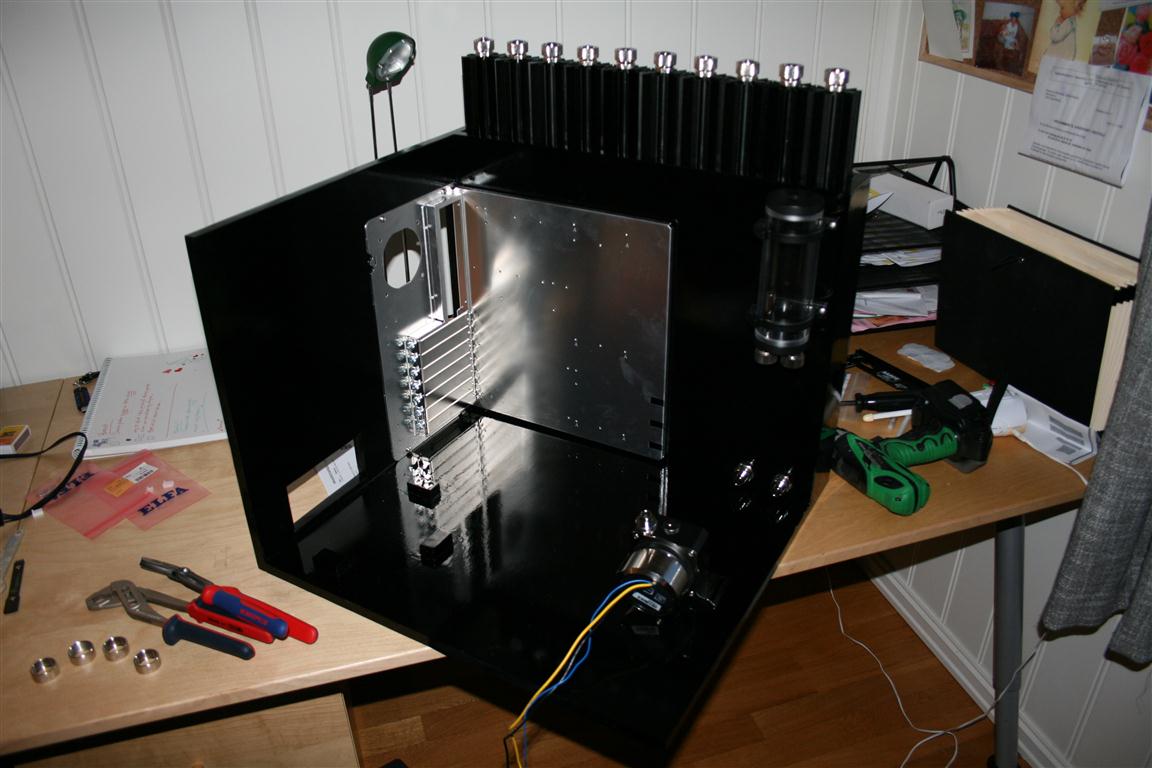

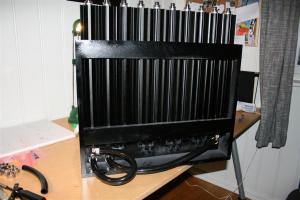

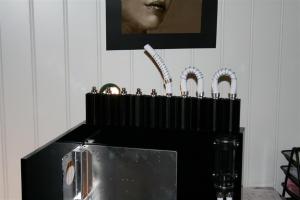

monterer tank, kjøleribber, pumpe





[opticus]









Kommentarer

Endret 23. mars 2010 av opticus

[opticus]

har latt den stå et døgn for testing av lekkasjer, var et par når jeg monterte sammen alt sammen, så jeg tenkte la den stå en stund for å være sikker. Har satt sammen pc'n for testing nå, fungerer som fjell, kjørte en klokk fra 3 -> 3,6ghz, samme jeg testet på stock kjøleren. kommer ikke over 40°C. La merke til at NB ligger på rundt 38-40 grader den også, men det virker ikke som den måler helt riktig, når pc booter når den er kald er den på 38°C da også. Skal stress teste systemet litt og se hva jeg får ut av dette her



også må jeg ta noen bilder, men nå ligger alt som en haug og det ser ikke ut!

[opticus]

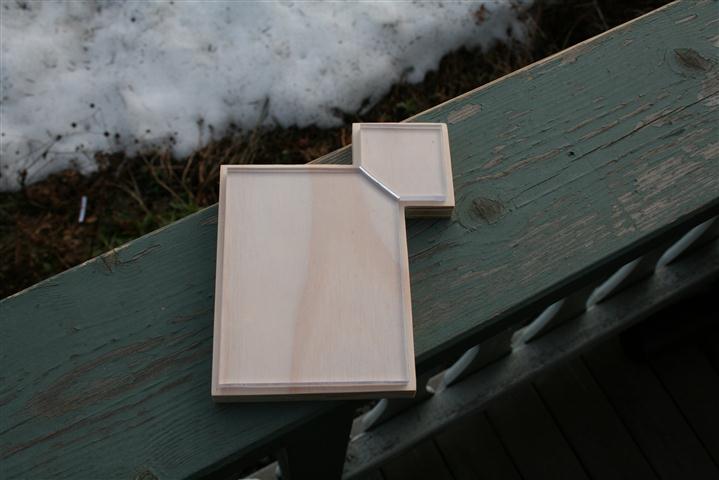

kassa bærer noe preg av at den ikke er ferdig, har tenkt litt over hvordan jeg vil løse harddisk holder, powerknapp etc. Her er en smakebit på harddiskholderen hvertfall.









Kommentarer

[opticus]

lenge siden det har skjedd noe her nå

økonomien satt en brems, men har fått litt mere hardware å jobbe med så nå har det vært litt fremgang.

skjermkort ankommet og kjøleblokk har ankommet og det er montert

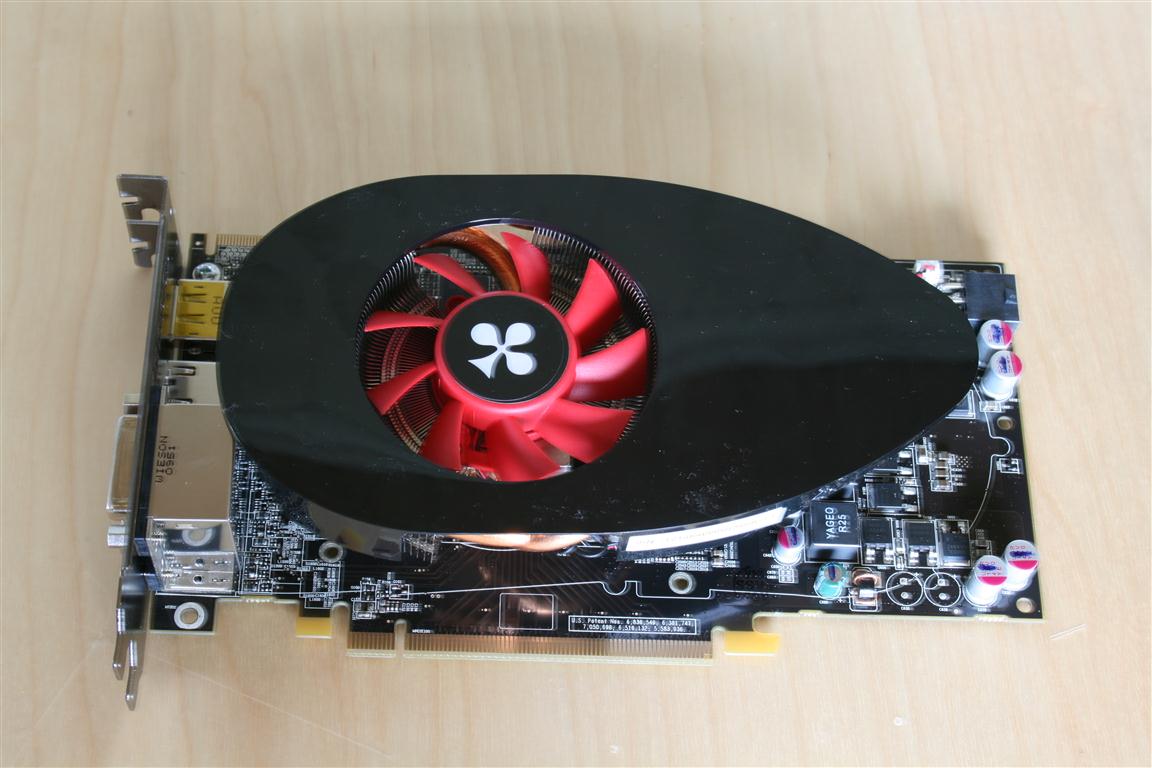

før jeg startet

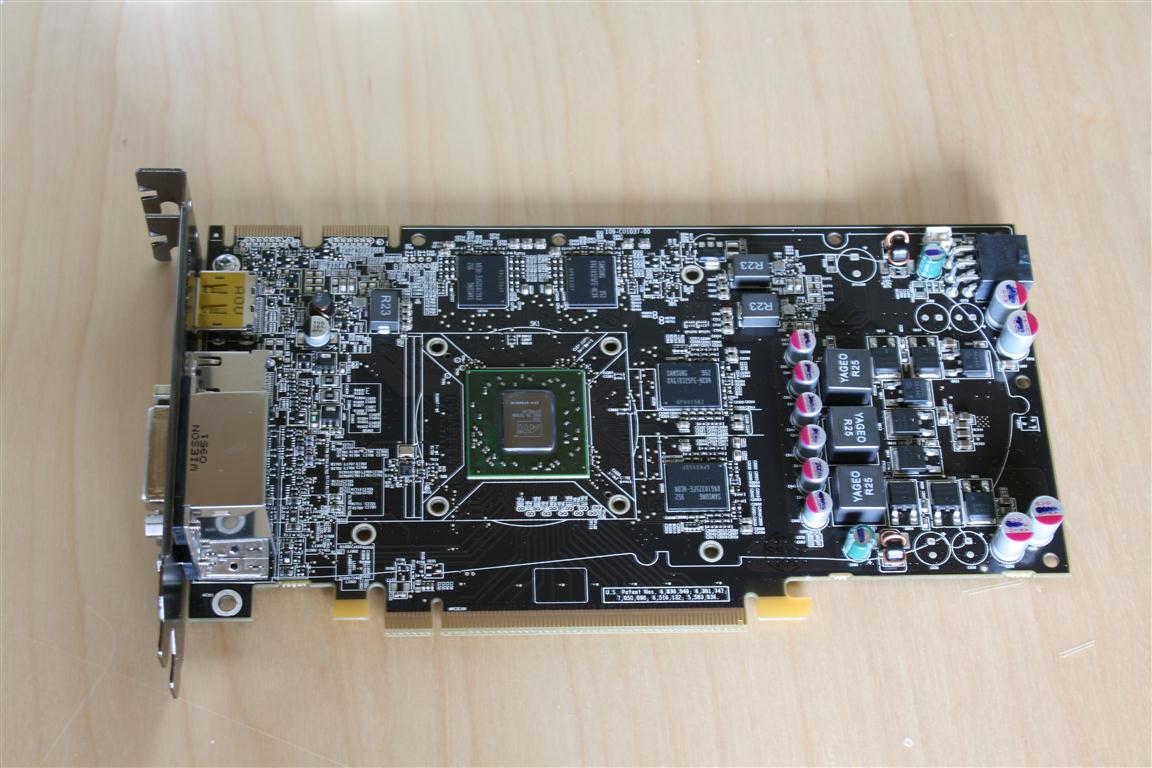

fjernet originalblokken

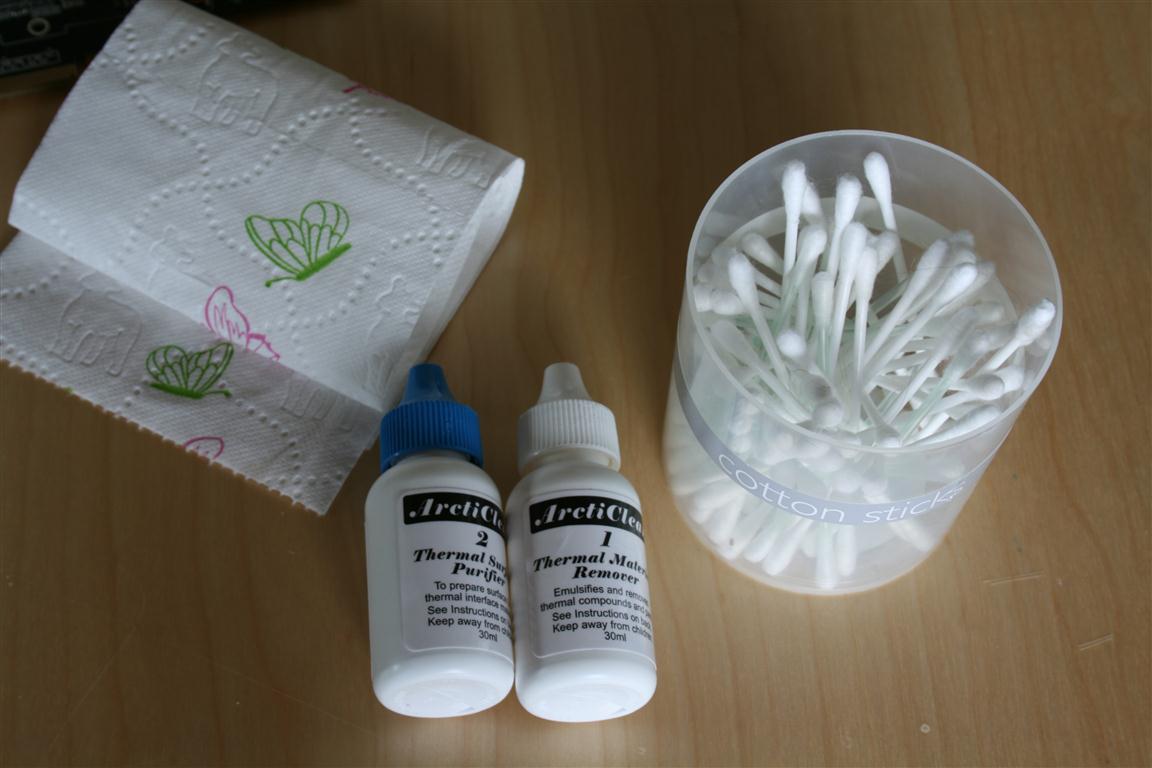

utstyret for å fjerne kjølepasta



først bare litt papir



så steg 1

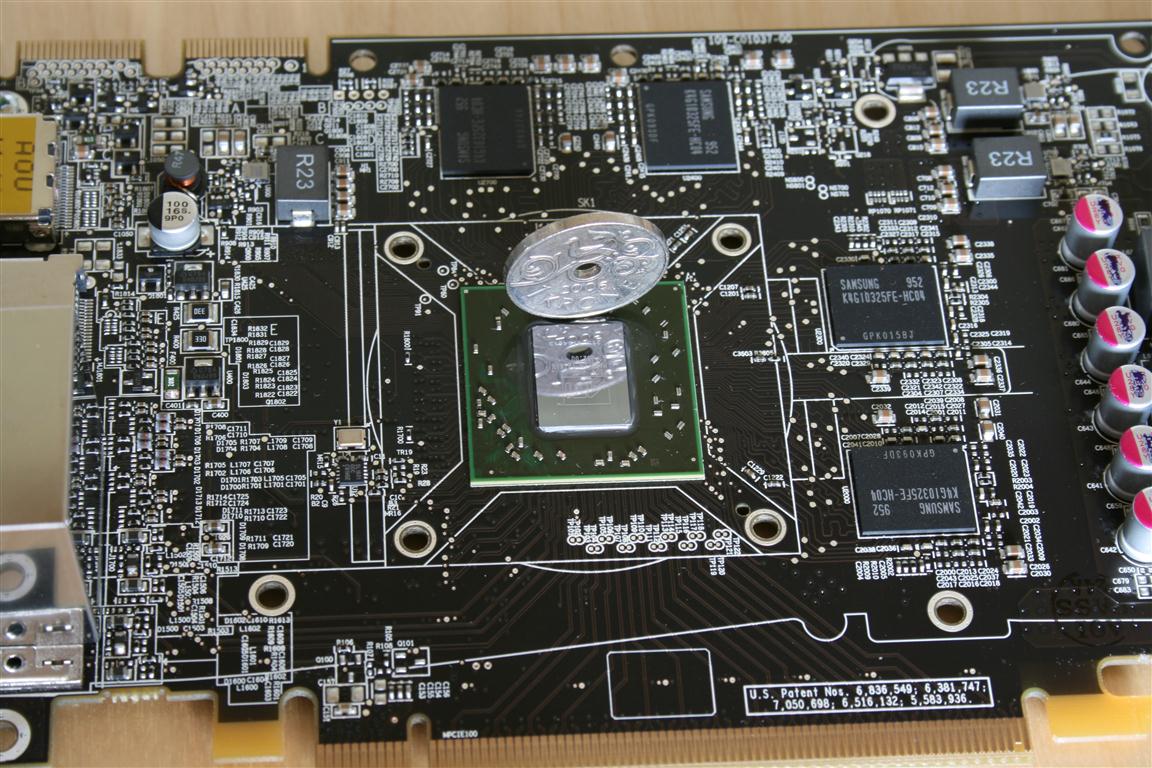

steg 2

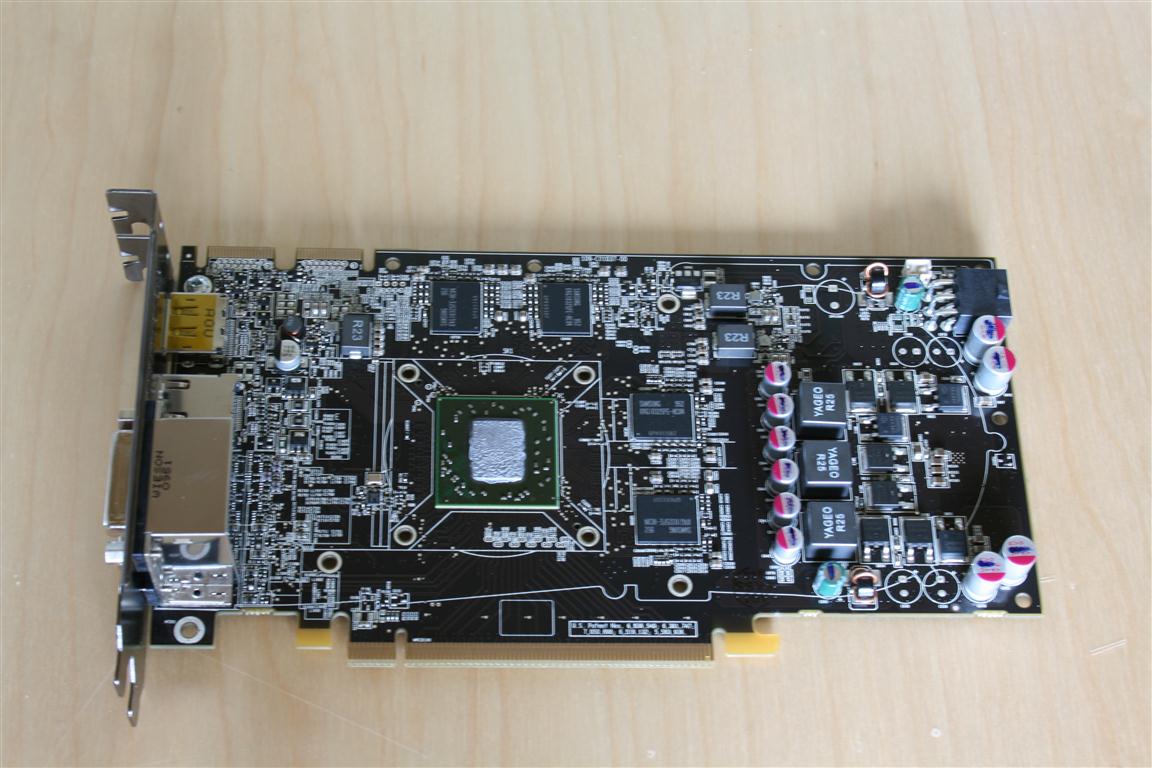

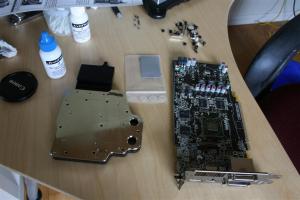

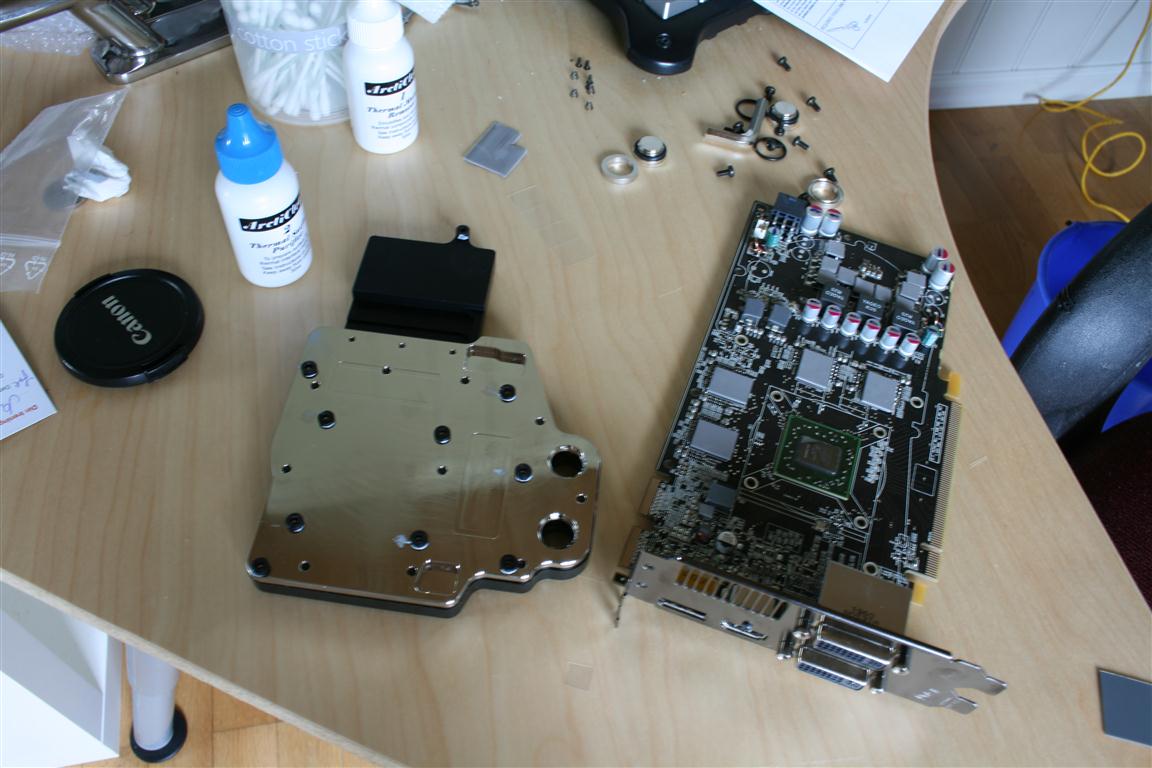

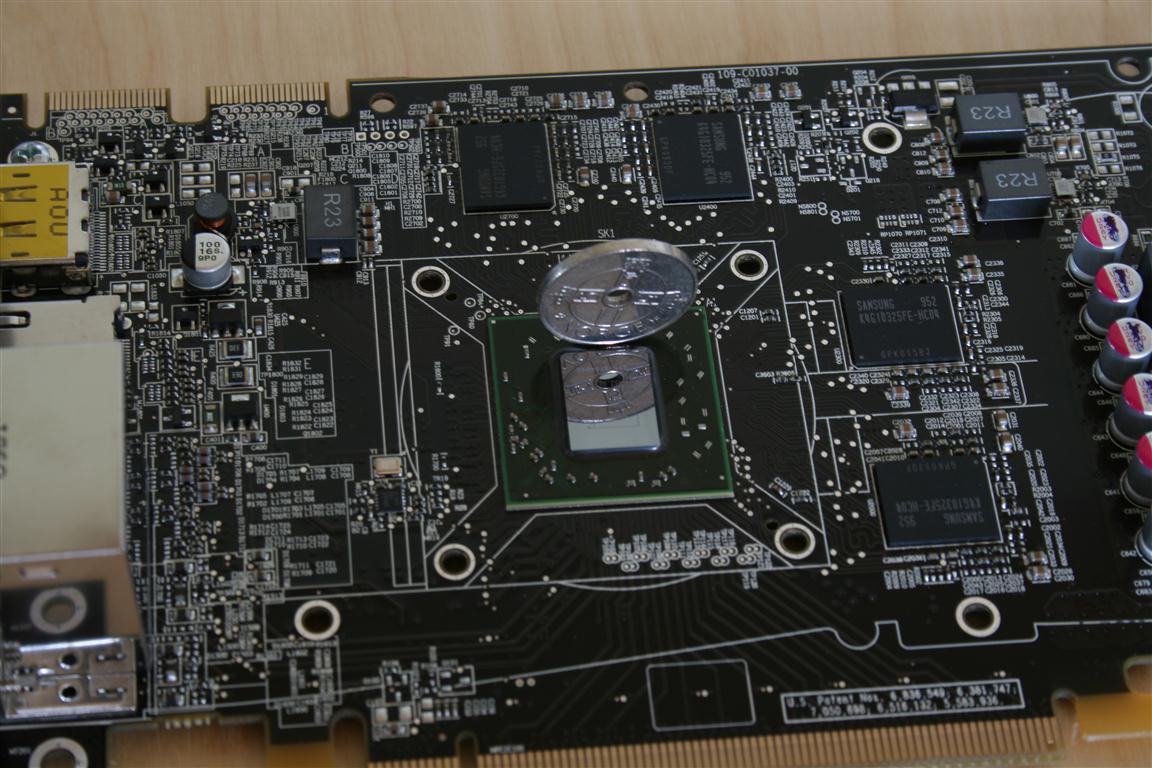

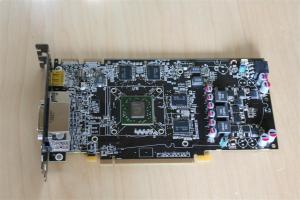

rent skjermkort og kjøleblokka som skal monteres og en liten haug med skruer og rot



kjølepasta biter er klippet til og montert på samtlige små duppedingser, ca 20 biter

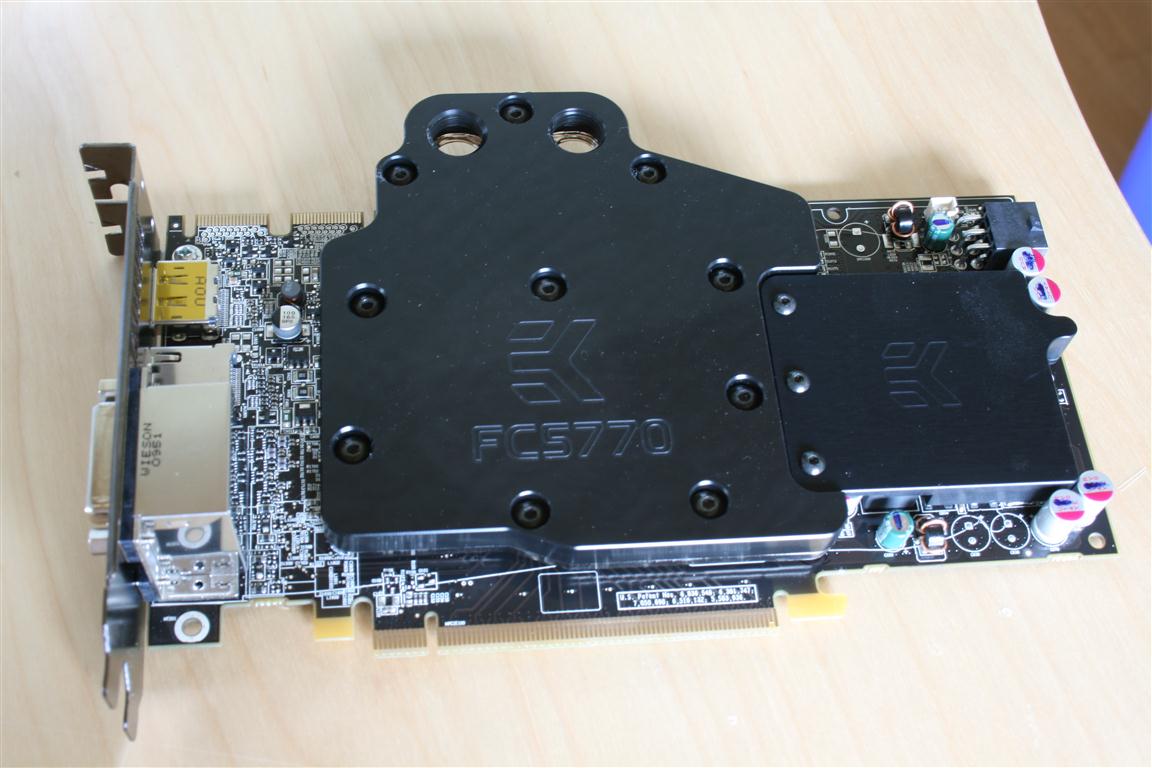

vannblokk ferdig montert



Kommentartråden

Endret 20. mai 2010 av opticus

[opticus]

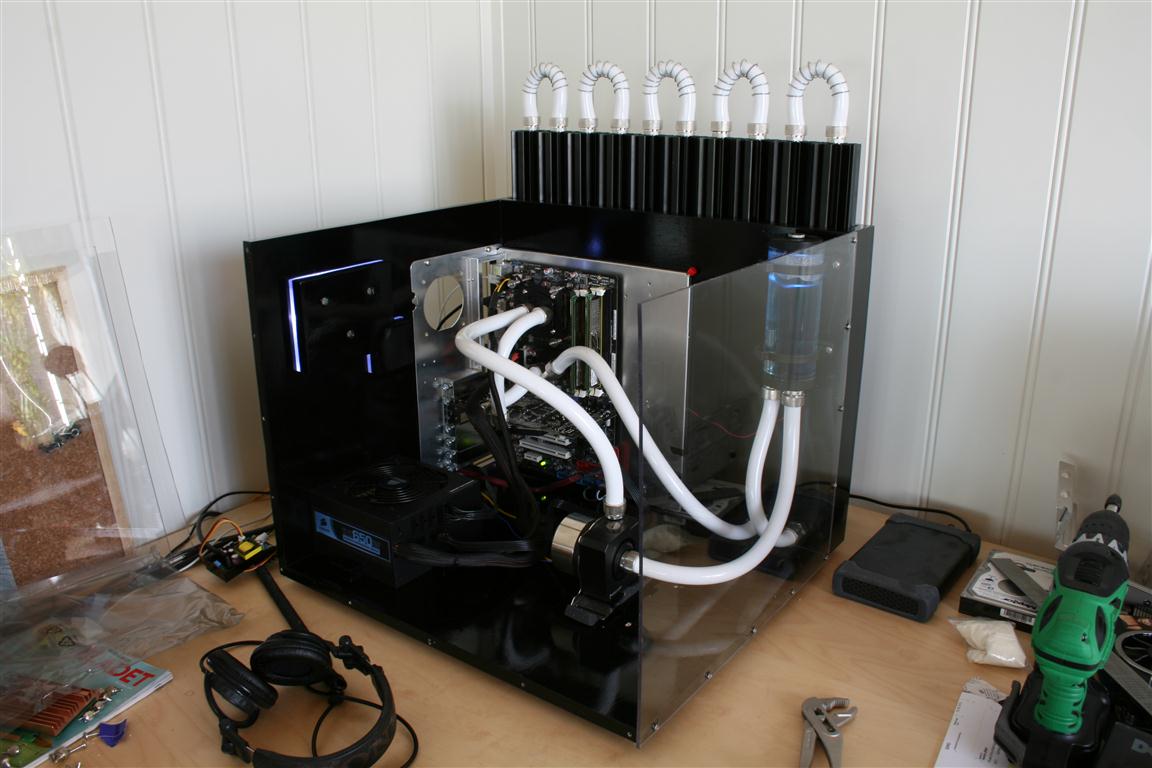

Har startet å sette sammen, lekktest gikk som forventet bra



Er endel ledningskaos i kassa, har satt på en vegg, skal prøve finne en løsning for å eliminere alle ledningene inni kassa, har litt plass under kassa som frister å ta ibruk. Holderen for harddisken ble ikke holder for harddisk alikevell, den er i steden bare en dings som lyser. Skal montere en plexivegg i front også. som topp hadde jeg tenkt til å bruke plexi der også, men det blir nok ett solid svart lokk. Varmen har startet bygge seg opp, men temp holder seg under 45 grader ved spilling i en god periode, vurderer å montere et par vifter bakpå som skrur seg på når det blir enda varmere.



Pcen er nå ikke hørbar selv om den står helt åpen under en meter fra øret mitt



kom gjerne med tilbakemeldinger



[opticus]

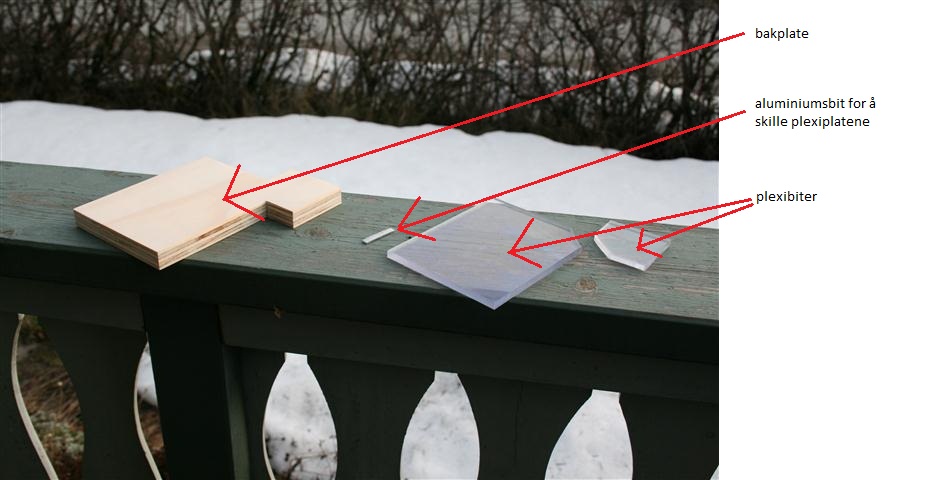

ikke så mye nytt, har hatt flow problemer, fant ut at det hadde kilt seg fast endel aluminiumsspon i cpu kjøleren som jeg fikk fjernet og da økte flow betraktelig. har også laget litt verktøy for bøying av plexiplater til fullføring av prosjektet. Burde jeg starte en ny tråd dersom jeg bygger kabinettet på nytt i versjon 2?
