Jeg bygger modellbåt.

[GSP<3]

Følger med jeg, men har ikke noe konstruktivt å komme med



Keep it up

[BIM-Tech]

Hei.



hyggelig å høre fra deg igjen.



denne hylsen har riktig lengde.

kommer til å få tak i motor også og gi den en riktig motorfasong.



har bestilt en slik en, men er litt usikker på hva som hører med, kan kansje lage de ekstra greiene som sitter på den ved å lodde fast noe bør vel være litt forsiktig..

Endret 28. april 2010 av Alu-Tech

[vbjornevik]

Jeg følger også med hver gang du oppdaterer tråden, men føler jeg bare "spammer" da ikke jeg heller har noe konstruktivt å komme med

[BIM-Tech]

Hey..



ble ikke`no stål i dag..,men i morgen har jeg blitt lovet noen kg. Sånn cirka mellom 15-20 kg.



Det blir tungt å bære.



Fikk vite at propelakslingen har en diameter på 7mm.

Må nok en tur på byggevaren og skaffe et bor..

[BIM-Tech]

Hey.

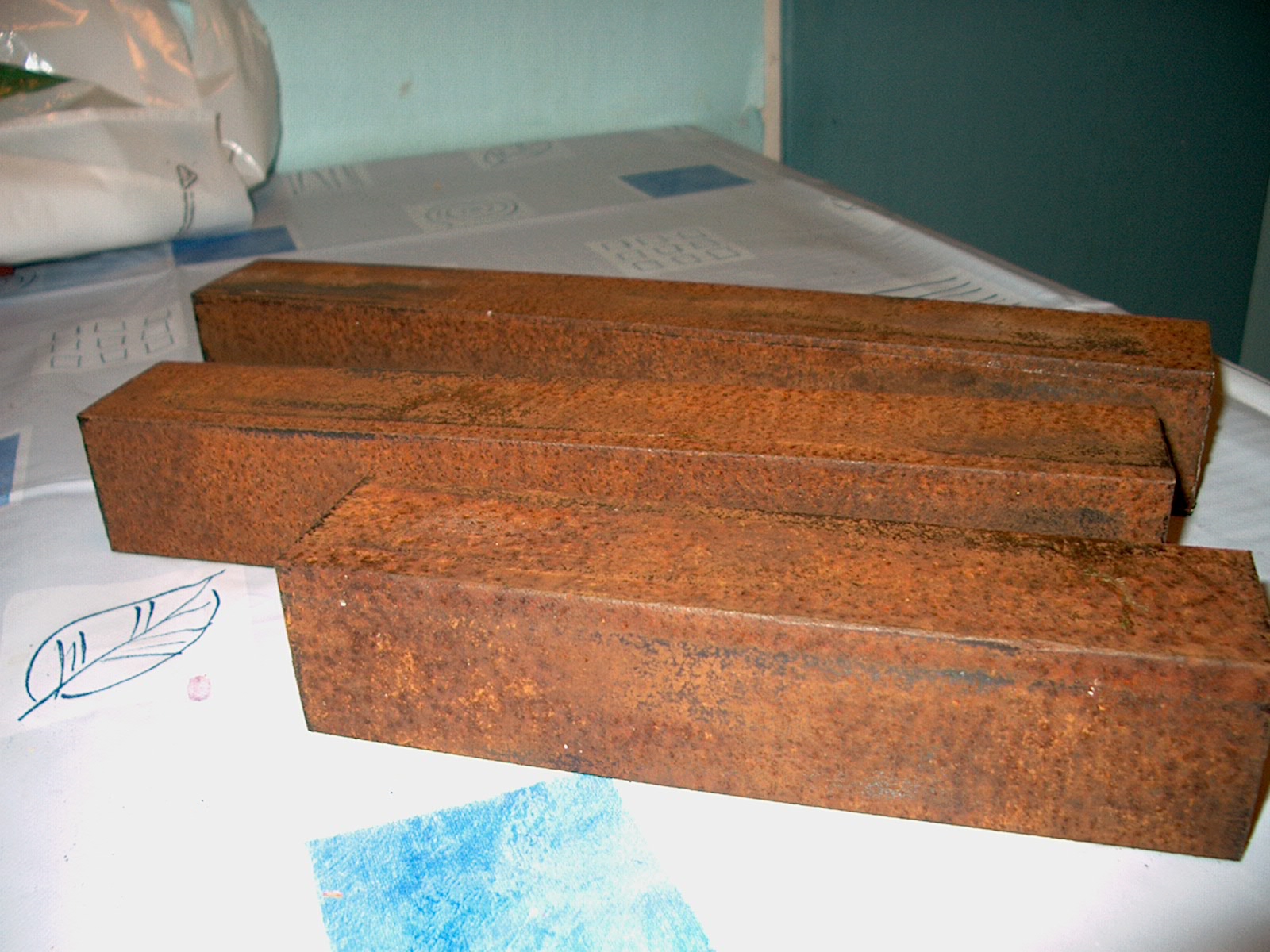

Så fikk jeg stålet.



Det ble vist svartstål til slutt.

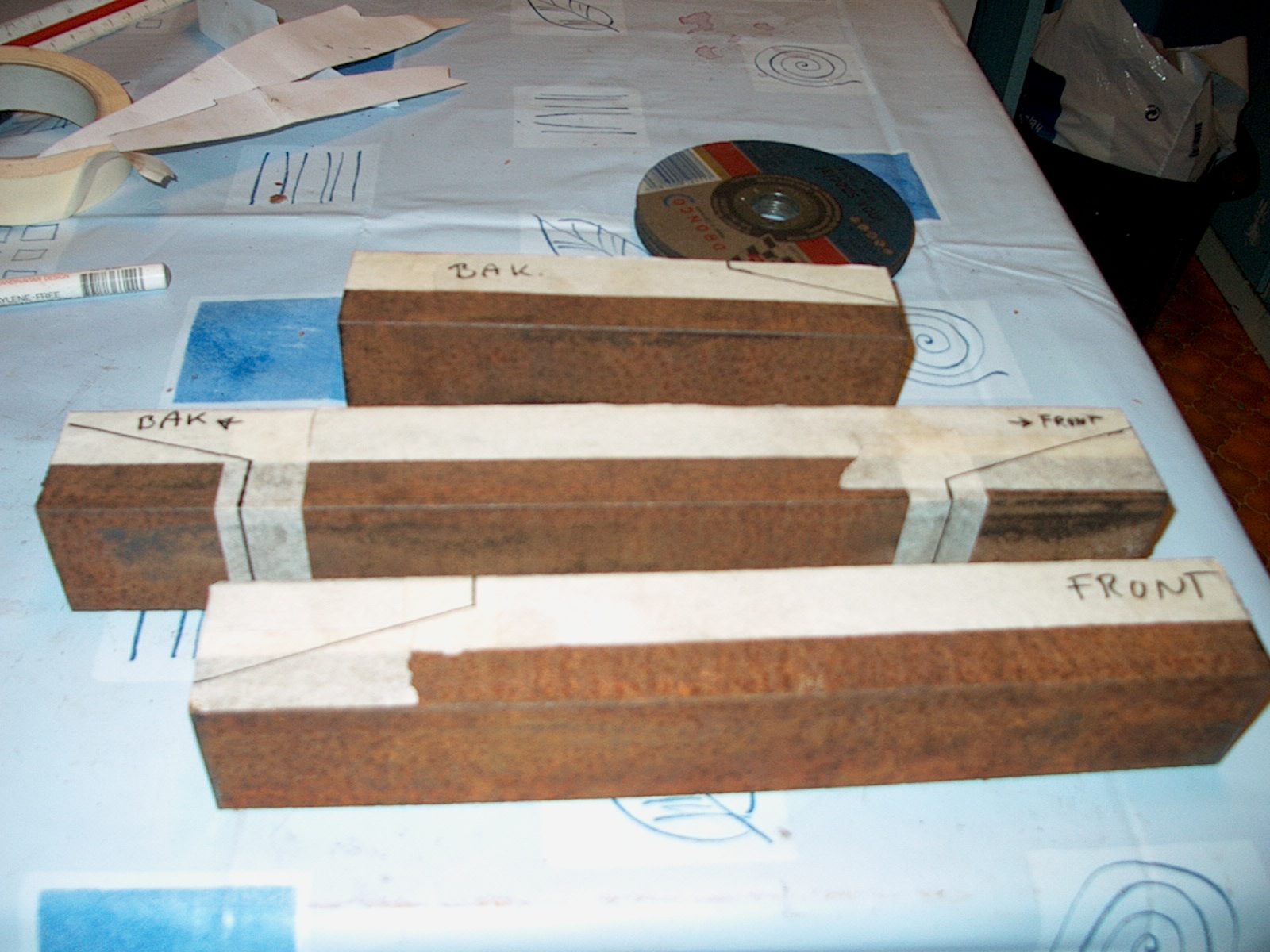

Har fått kappet til riktig lengde på delene og teipet litt slik at det er klart til grovpapping med vinkelsliper.



Det er jo 1 mai i morgen og jeg har fri, så kansje jeg får sniket inn litt kapping da , trenger bare et sted og kappe...



Har kjøp inn en drøss med kappskiver..

[BIM-Tech]

Hei.



Beklager, klarte ikke å la være.



Tok en rask tur med buss til svinesund igjen.

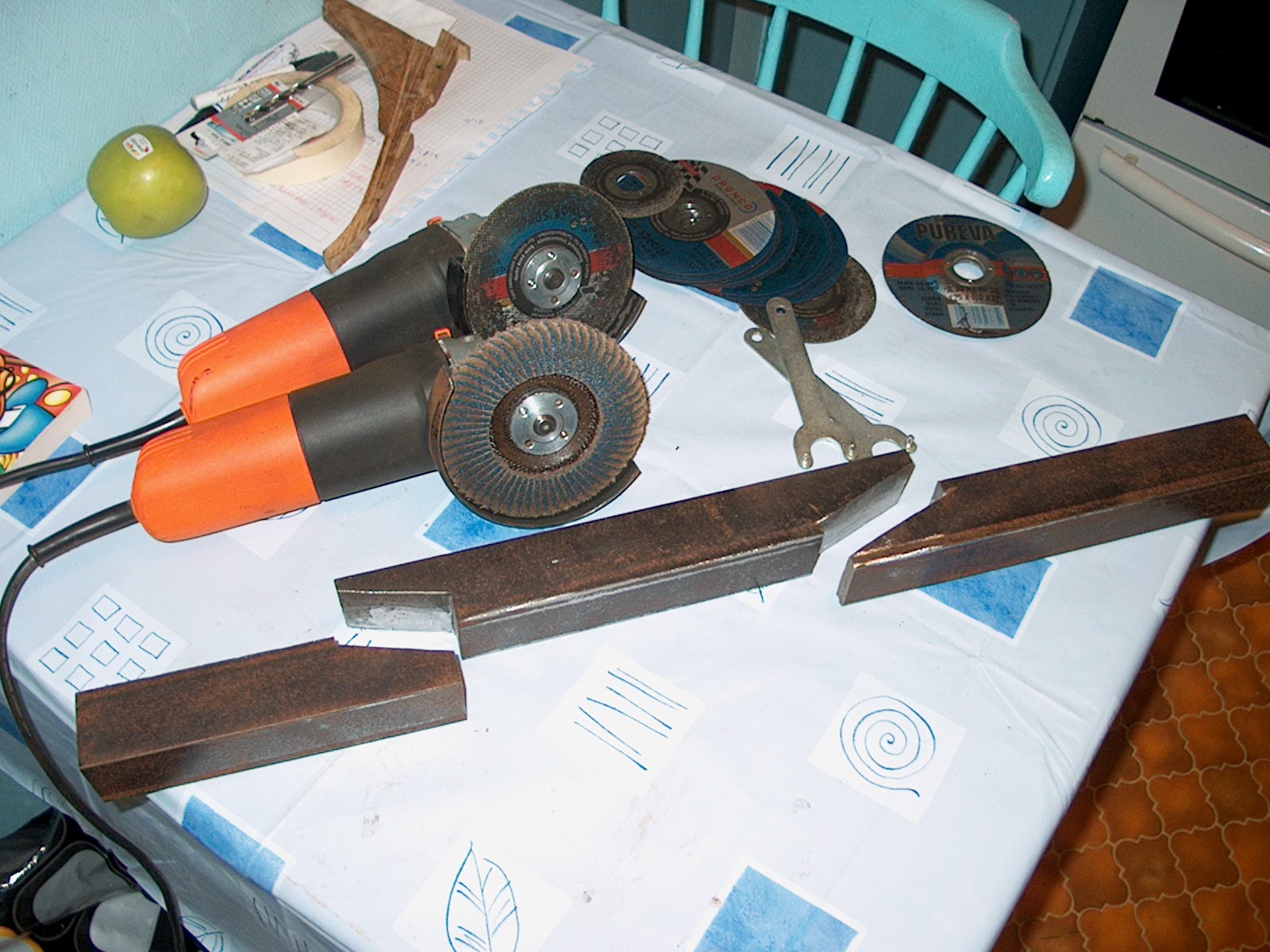

Måtte bare kappe litt med vinkelsliperen.



kjenner abstinensene kommer, vist jeg har mer en 1 times avbrekk.



Gidder ikke bruke baufil på denne jobben. Lærte fra sist..



Har blitt helt svart fra topp til tå av all slipestøvet fra både stål og rust. Skal ta en dusj.



Så nå håper jeg at noen kan hjelpe meg med å få frest sporene plane slik at jeg kan gjenge og feste delene sammen



Resultatet er iallefall her:

Endret 1. mai 2010 av Alu-Tech

[BIM-Tech]

Ahh, endelig fått dusjet.

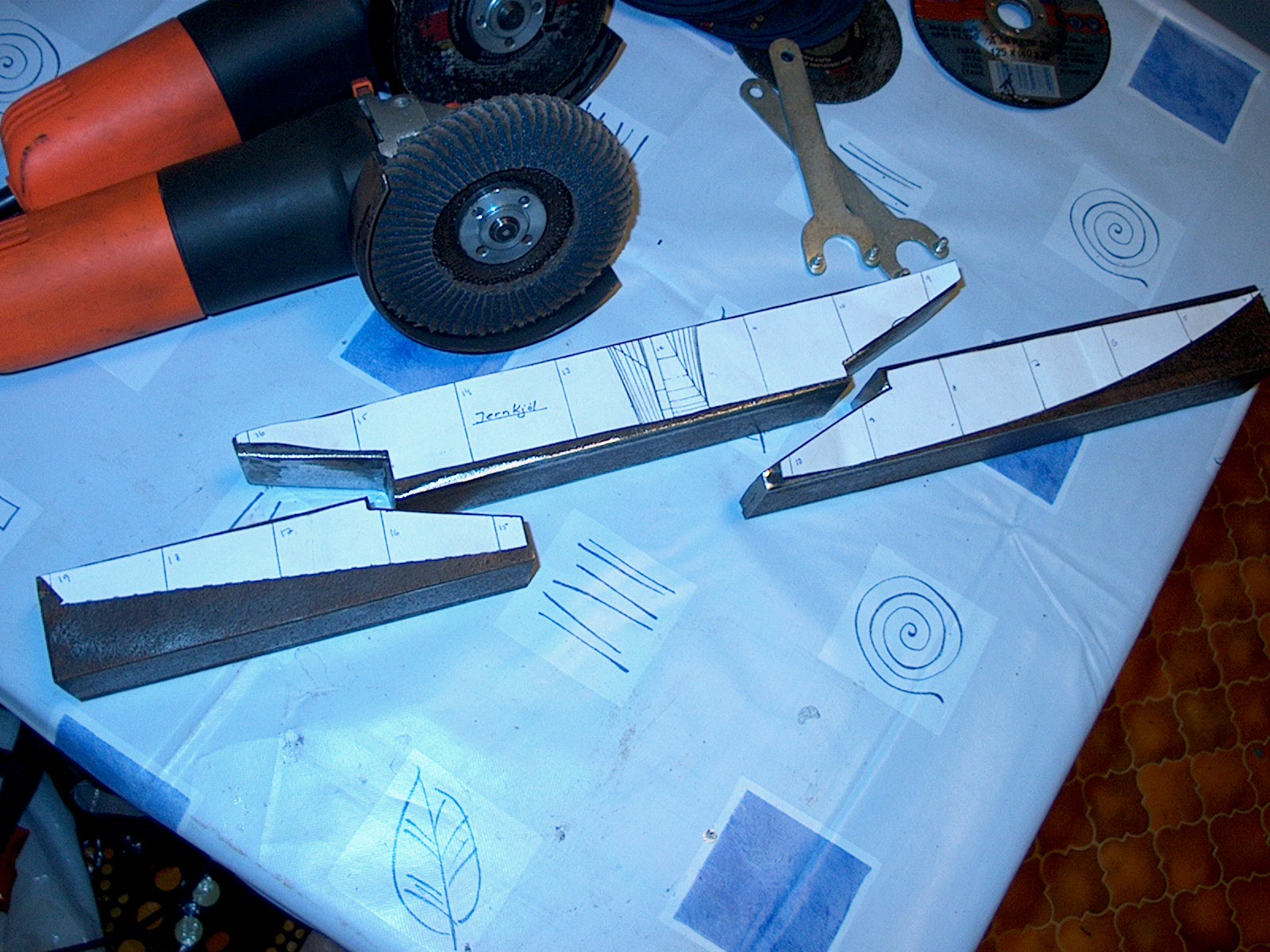

Fant ut at jeg skulle ta med hvor mye overmål jeg hadde lagt inn.



Har lagt inn 3mm fra overkanten slik at jeg blir kvitt all rust.

det er også litt overmål alle andre sider slik at det er mulighet for å kunne justere vinkel i forhold til de forskjellige delene.

[BIM-Tech]

Hei



Holder nå på å jobbe med deler som kan gjøres ferdig mens jeg venter på å få tilgang til en metalfres.



Håper å få frest litt på fresen til Fredag neste uke siden jeg da har fri, og det er en inneklemt dag..



Har gjordt ferdig ror og hengsler med nagler.



Det er såpass hardt å få satt fast naglene så jeg gjorde det nå.

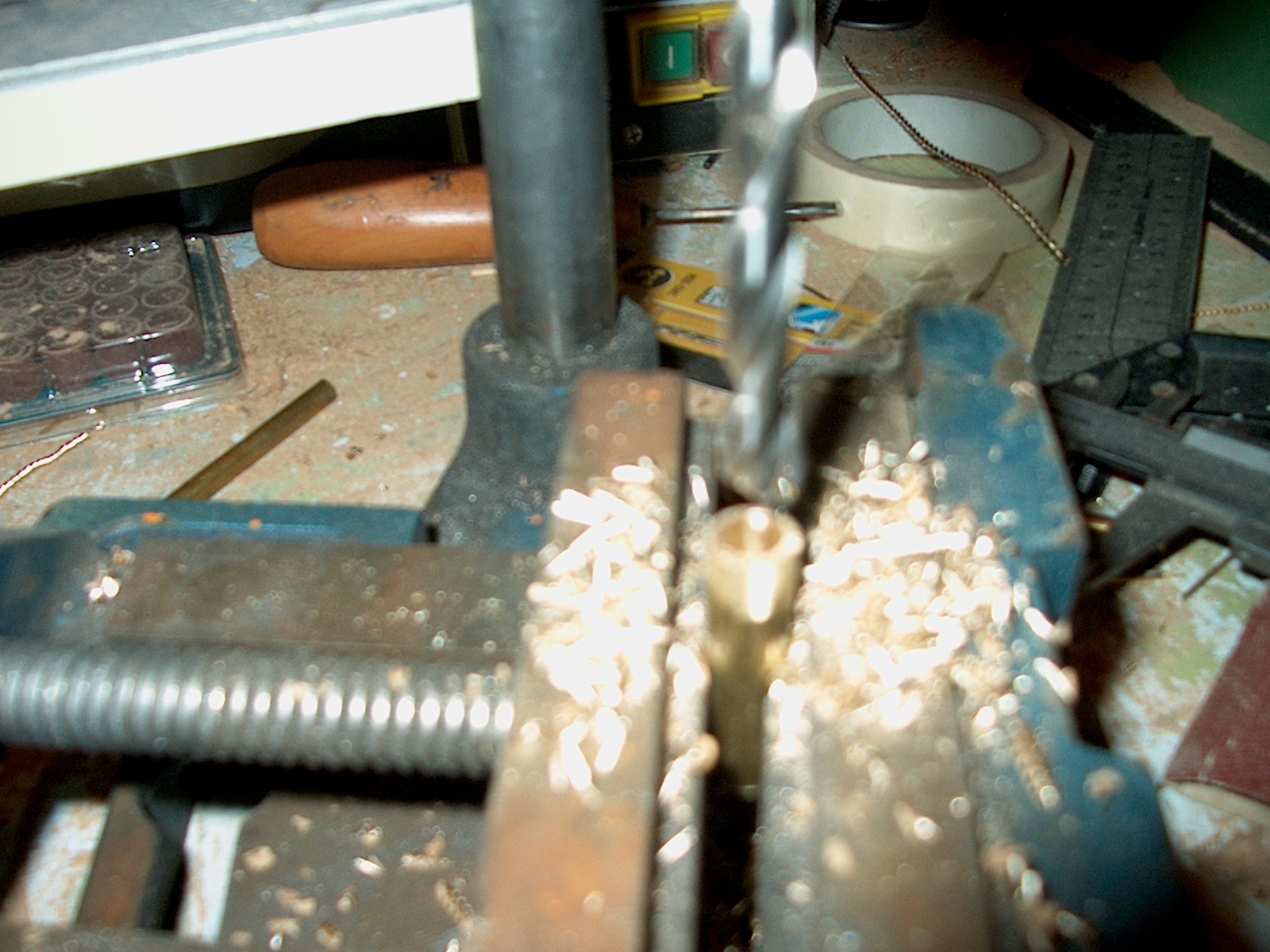

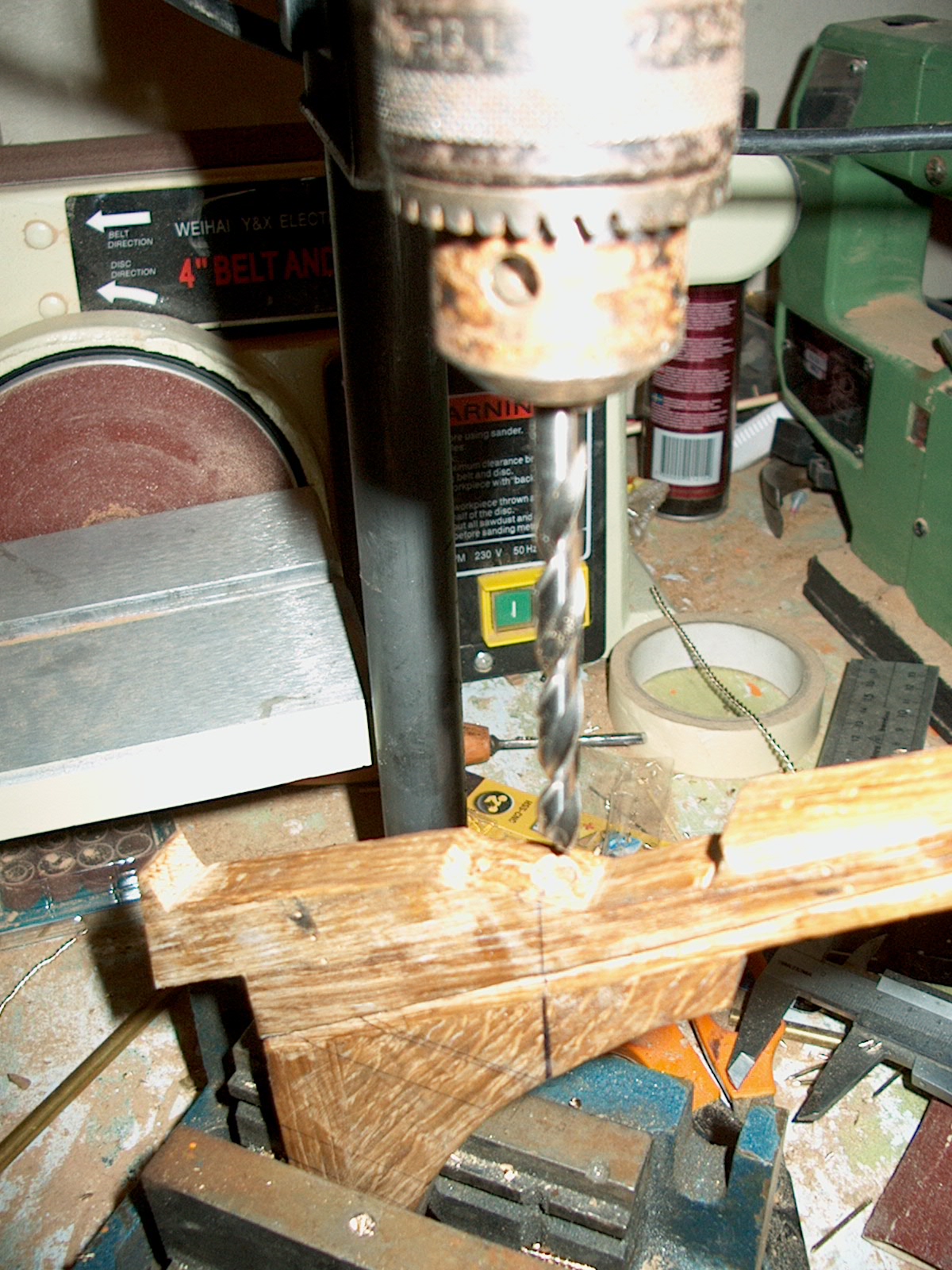

Begynnte med å kappe en 12mm stang som ble boret opp med 7 mm.



Så ble den filt mest mulig ned og en plate ble loddet fast plant med overkant stangen etter at det var boret hull slik at bolten kunne trees inn på platen.



Så ble det slipt ferdig og 4 hull ble boret, og 4 nagler ble laget.



Da var det bare til å feste hylseret til akslingen bak.

[BIM-Tech]

heisan.



Har hobbyert litt i dag også.

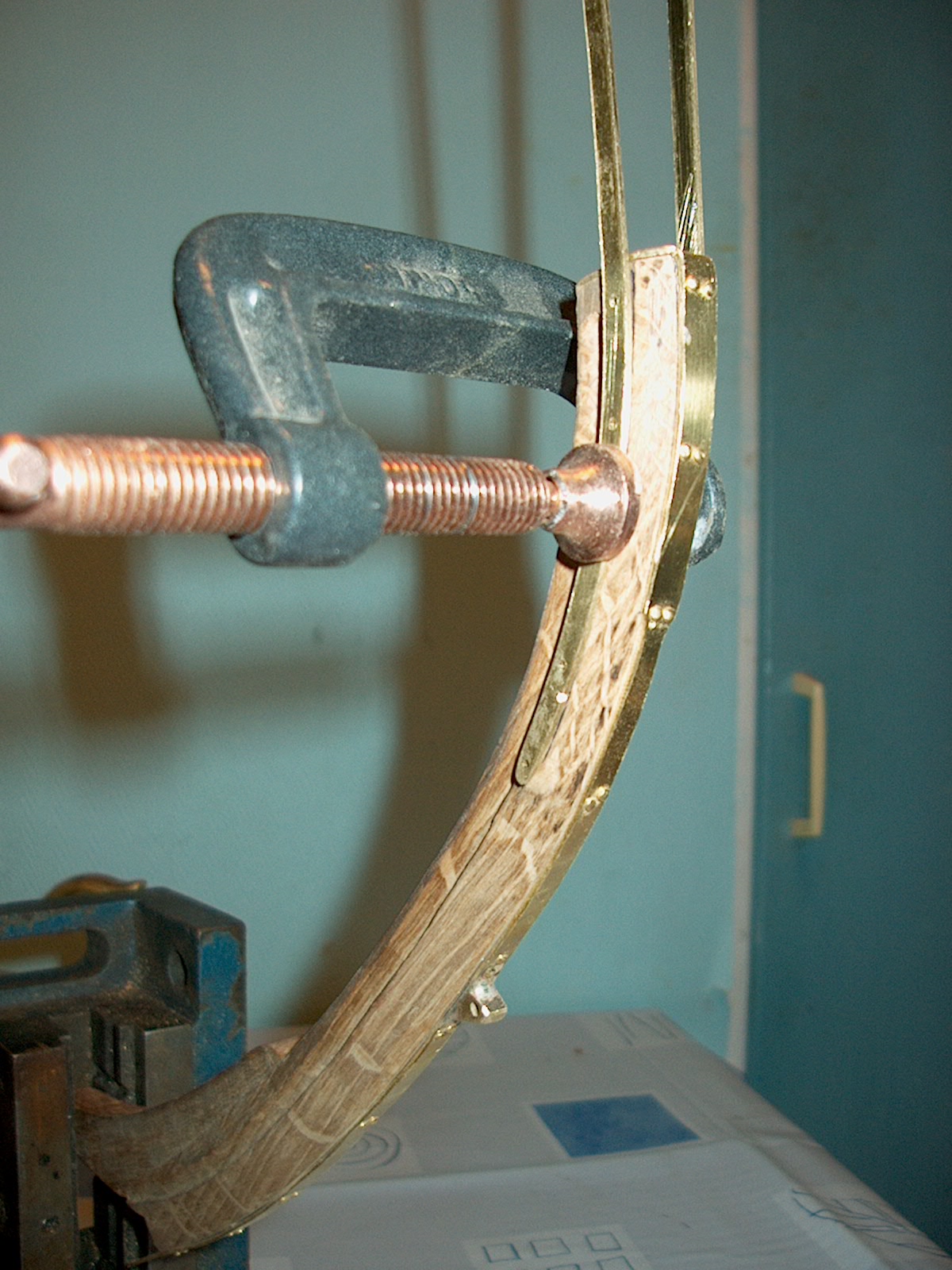

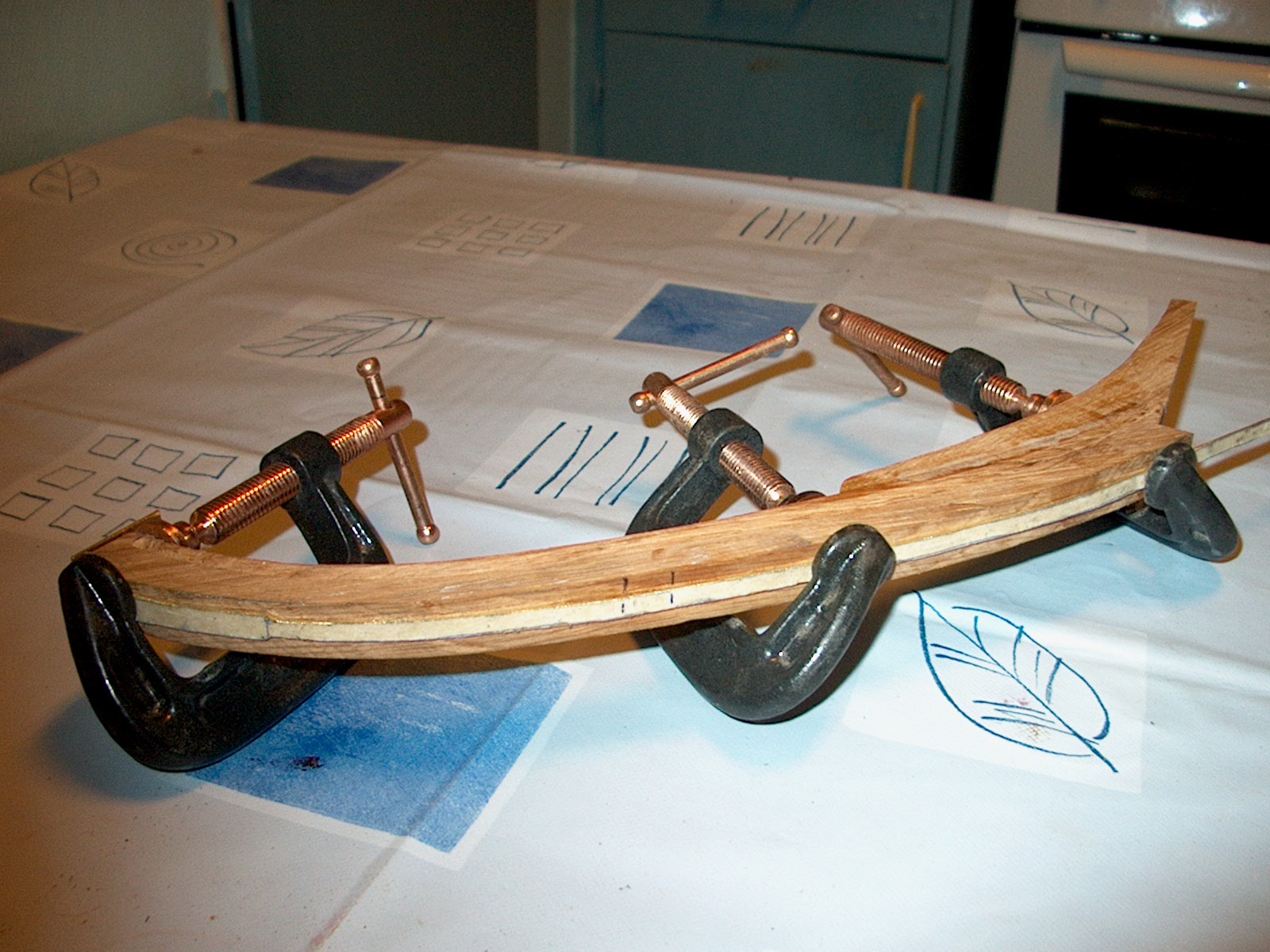

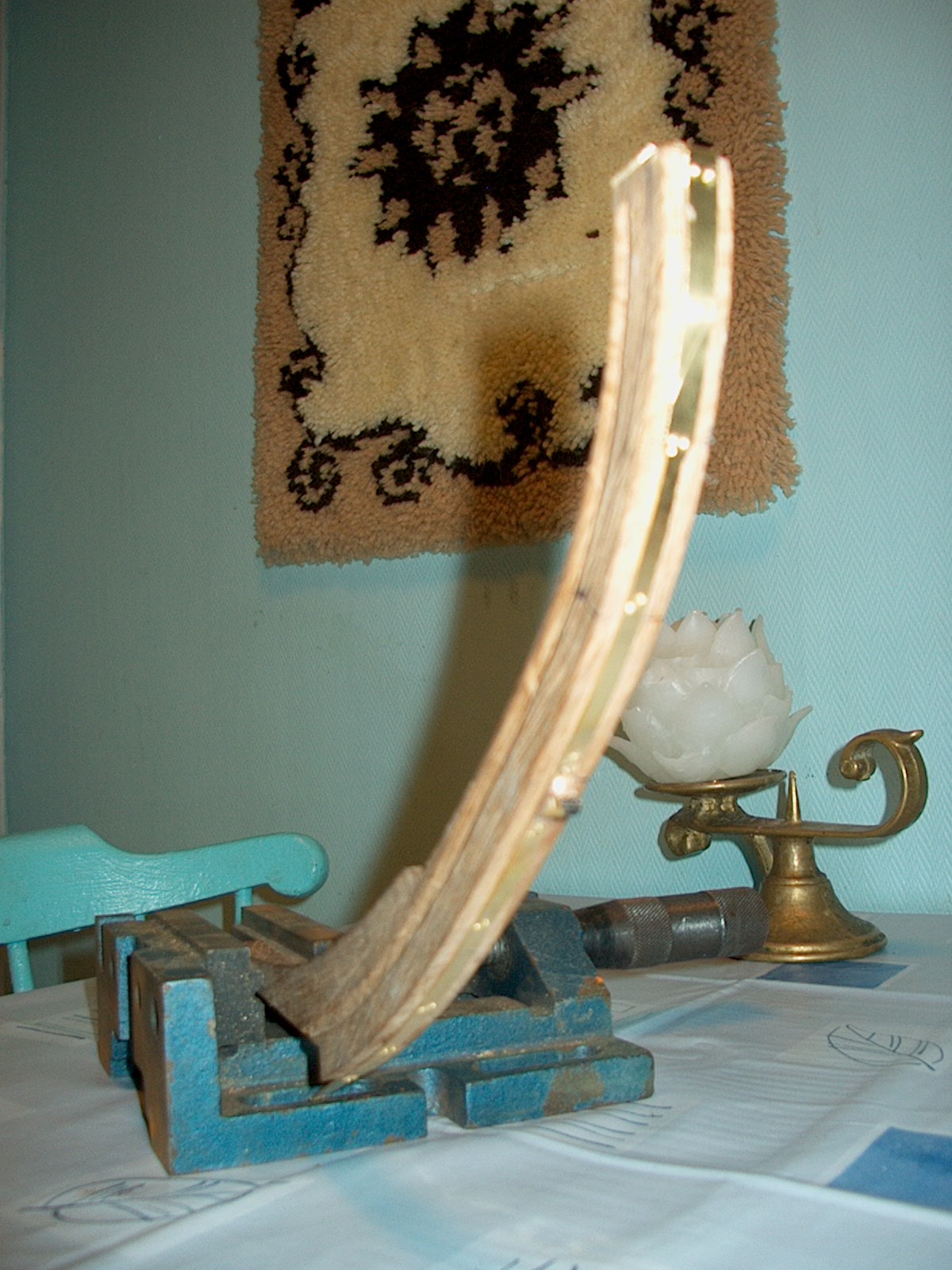

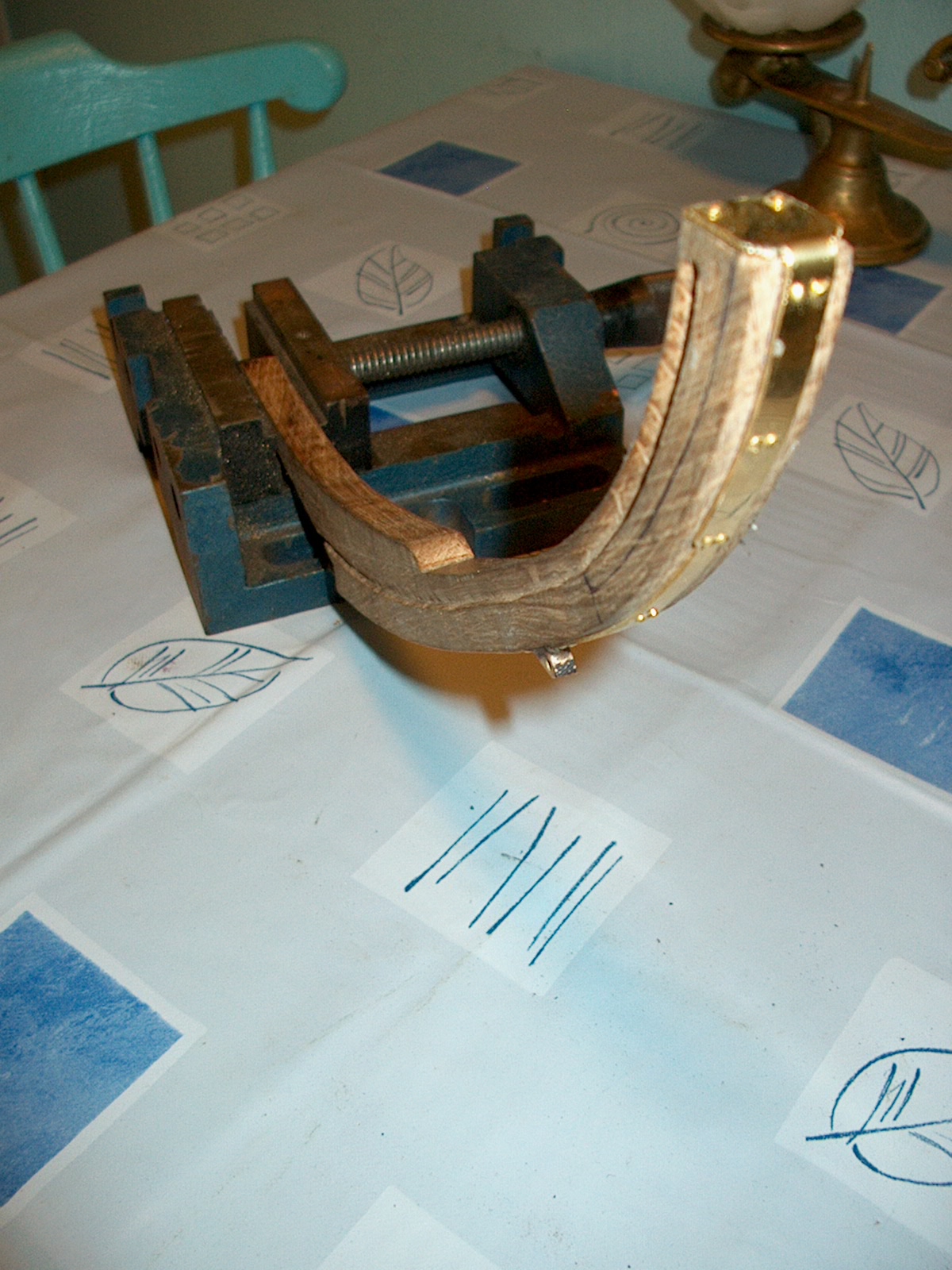

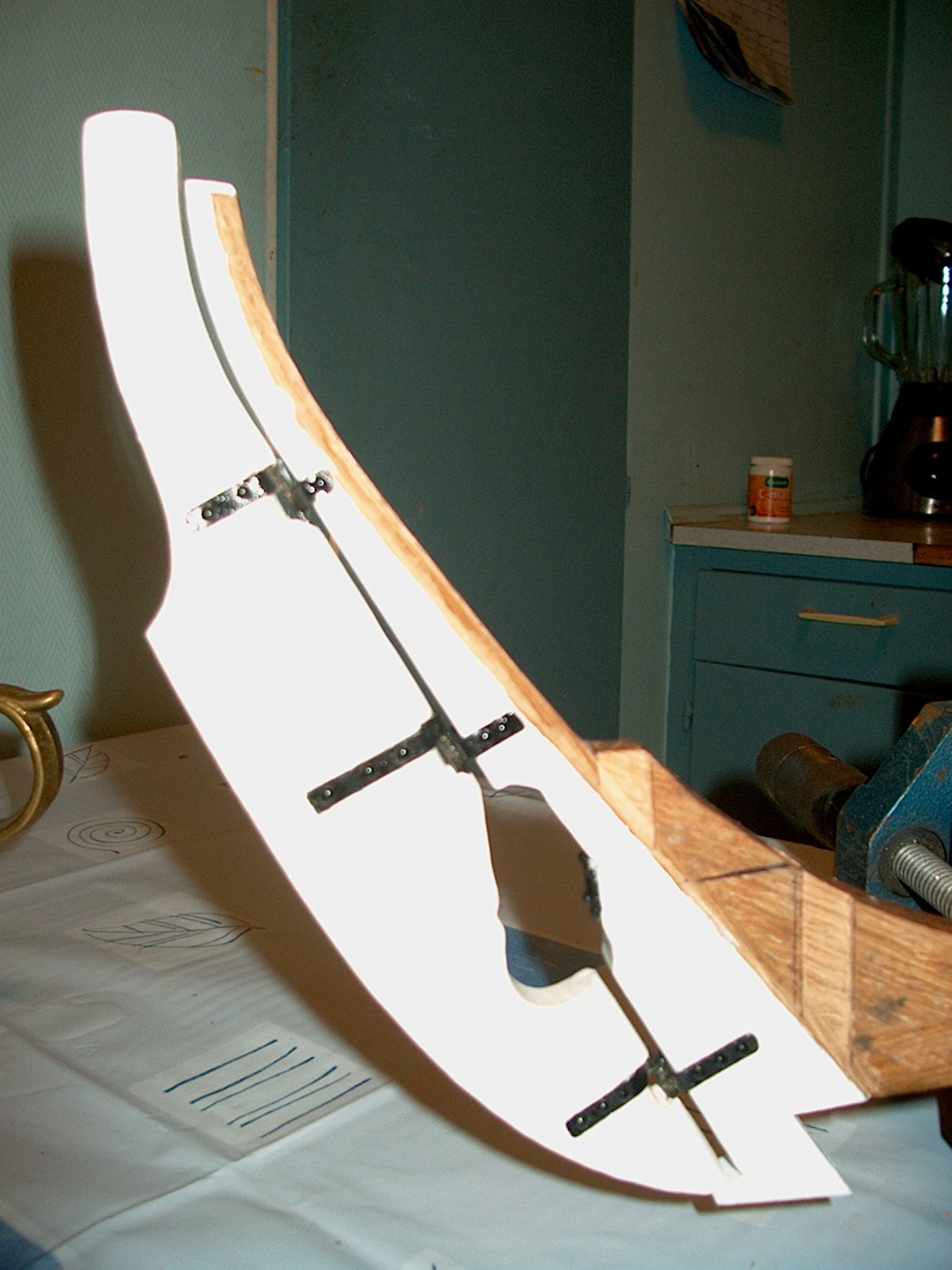

Fikk gjordt ferdig et beslag som sitter foran stevnen.



Brukte blekksaks for å klippe en strope 1mm messing.



Litt filing så var det bare til å merke riktig og lage den lille knuppen nede med et lite hull i.



Fikk raskt et par fine vannblemmer som jegikke merket før i morges, argh...



Det er et lite feste nederst? Det er jeg litt usikker på, men jeg fikk loddet det fast.



etterpå ble det spikret fast med de minste spikrene jeg fant. Måtte selvfølgelig kappe dem slik at de bare ble 5mm lange.



Ser ut som at alt beslag på selve skroget er ensfarget hvitt ned til bunnstoffet, så da kan jeg male det samtidig med resten av skroget.

Endret 7. mai 2010 av Alu-Tech

[BIM-Tech]

Klarte selvfølgelig å få en vannblemme på venstre tommel også. Det er tydelig at jeg ikke har arbeidshender lenger.



Ser ut som at jeg har en mulighet for å få frest til fredag i et gammelt lite verksted hvor de driver mekanisk verksted i sarpsborg.



Skal ringe på onsdag og høre etter Håper det går i orden.



Har igjen fått gjordt litt mer metalarbeide.



Holder på med noe av festet til baugspydet.



Det skal også lages til en ring på toppen med stramming øverst slik at baugspydet kan gå igjennom ringen.



Jeg er ikke så flink til å forklare hva de forskjellige delene heter. Der er nok Nautica en bedre ekspert på enn meg

[L4r5]

Vannblemmer må du regne med. Så får du heller ta noen dager til restitusjon.

Flott arbeid BTW. Leser hver gang du oppdaterer selv om jeg ikke bestandig kommenterer.

[BIM-Tech]

Heisan.



Yippy, fikk ordnet en avtale om fresing på fredag.

Så da skjer det.



Ellers holder jeg nå på med noen smådeler for å ha noe å henge fingrene i.



Kansje du vet hvilke deler det er når du får se bildene?

[Mr. A]

Man kan ikke si at du ikke er flink med hendene, Trodde ikke du kom til gjøre noe mere etter kabinettet du lagde.

[Beef Supreme]

Hei! Ser kjempebra ut dette! Synes det var kult at noen ville lage en mini Colin Archer da RS 14 Stavanger har vært i min familie i 60 år

[BIM-Tech]

Hei Beef..



Hyggelig at det er en med førstehåndskunnskap som stikker innom.

Hadde vært utrolig fint om du kansje kunne bidra med noen detaljer fra båten



Det er alltid bedre å se bilder fra reality enn fra noen tegninger da de ikke er så nøyaktige.



Vel, det ble dessverre ikke noe frsing i dag da de ikke hadde tid til å hjelpe meg. Så forløpigt er det bare "ut til uken". Så vi får se

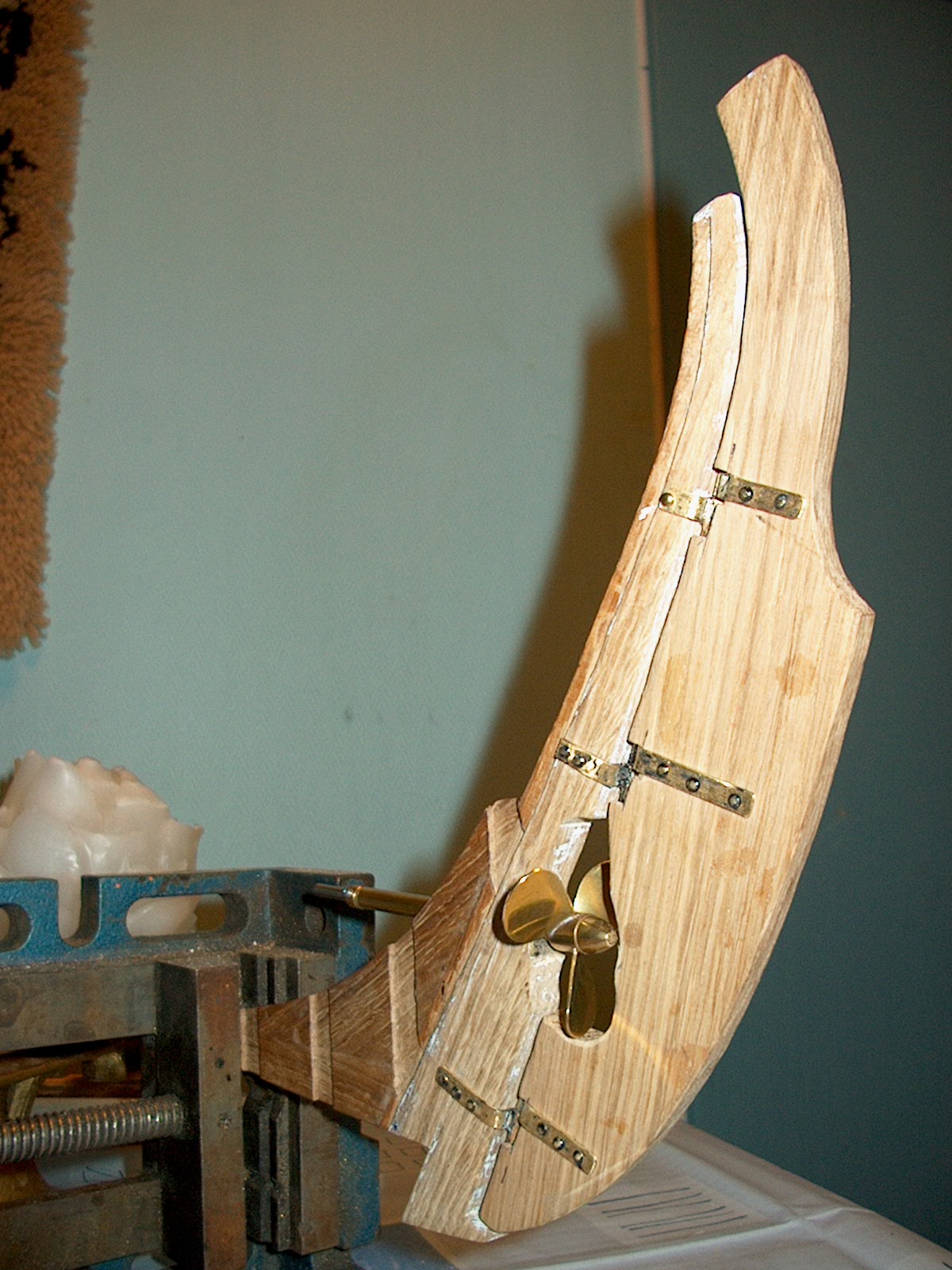

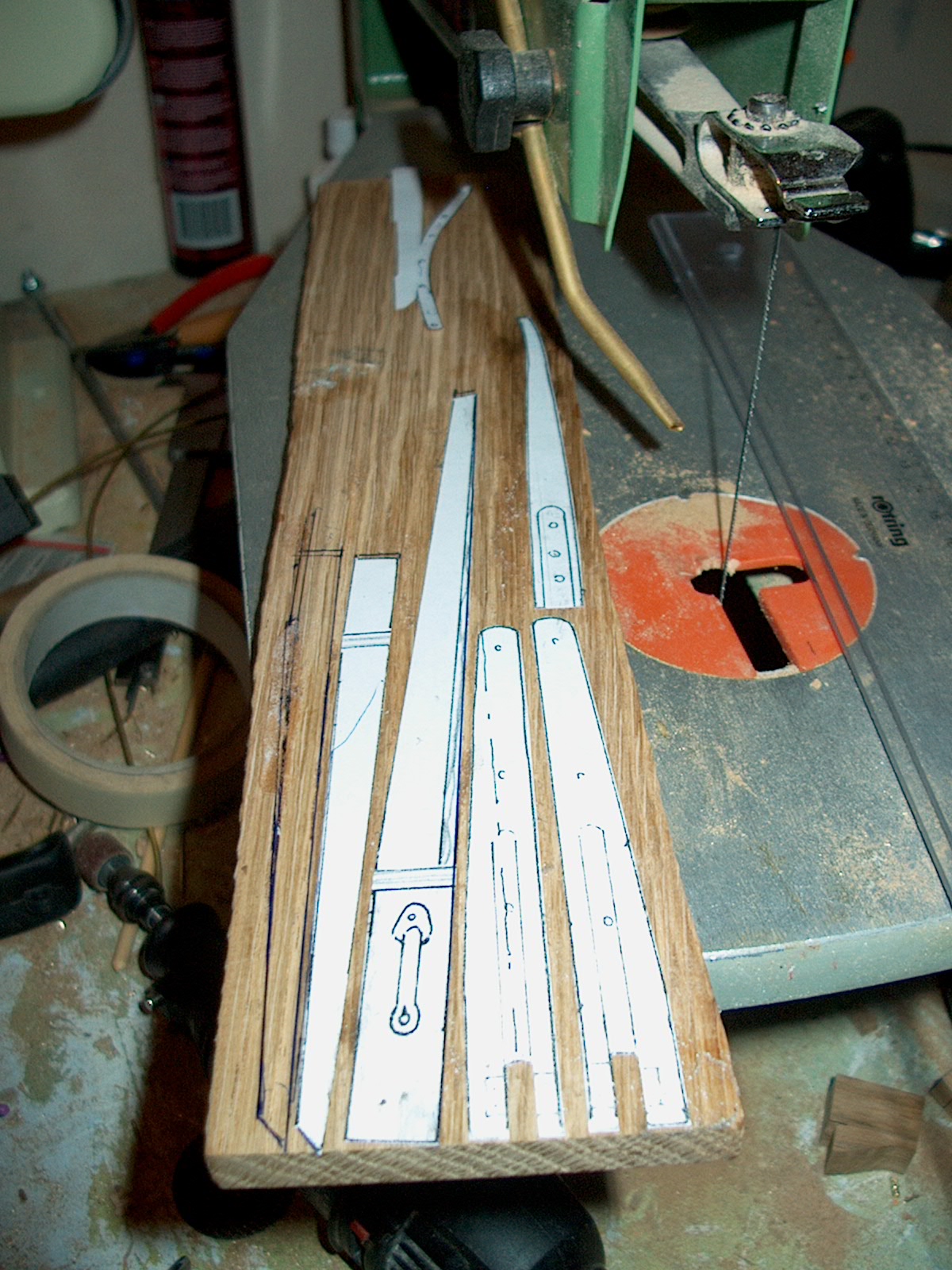

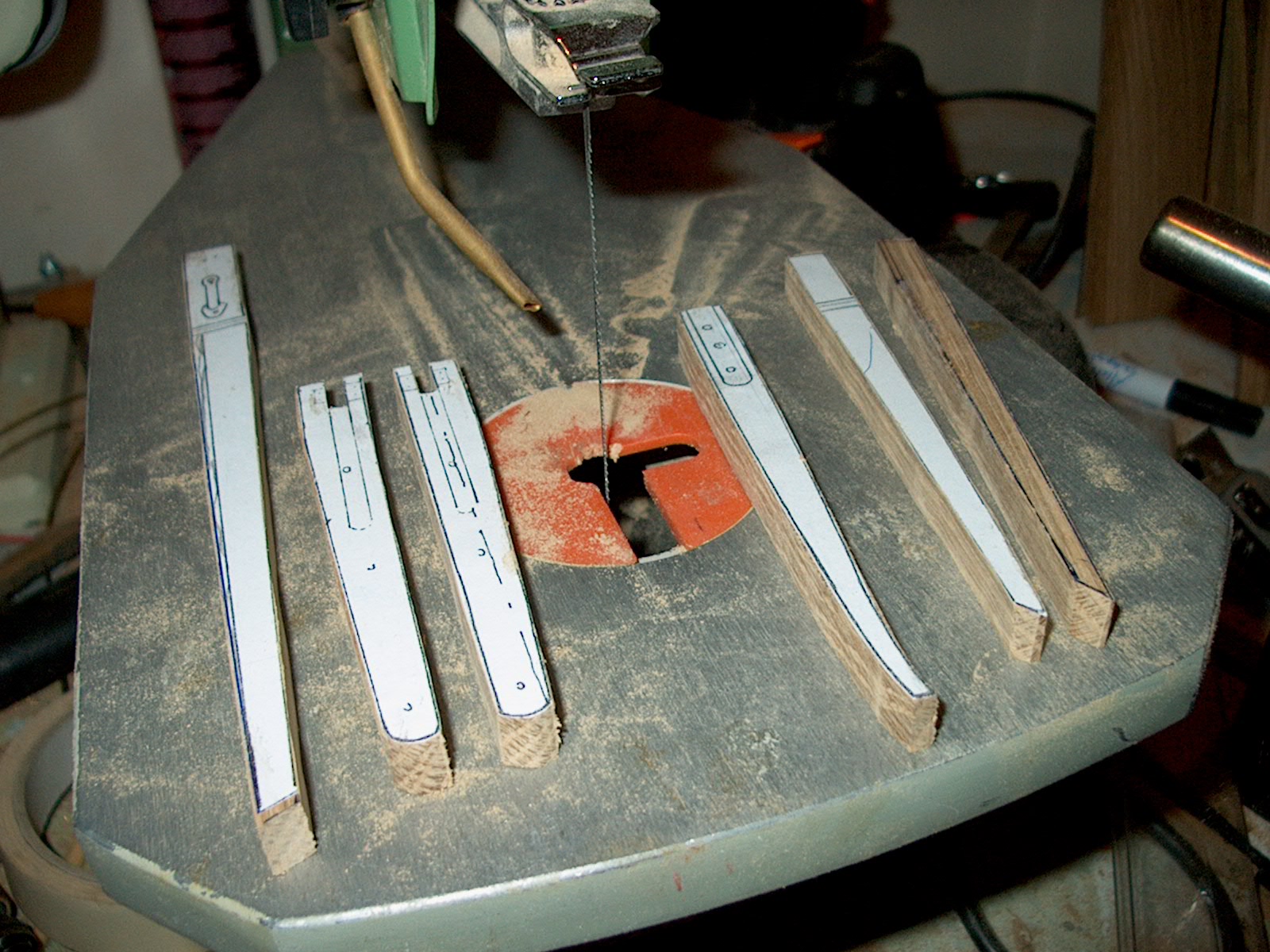

Har forandret på roret da jeg fant ut at det trengtes noen forandringer etter å ha stirret på tegningene.



Det ble en skråkant på akterstevnen mot roret og foret forandret tykkelsen fra 14 til 9mm.

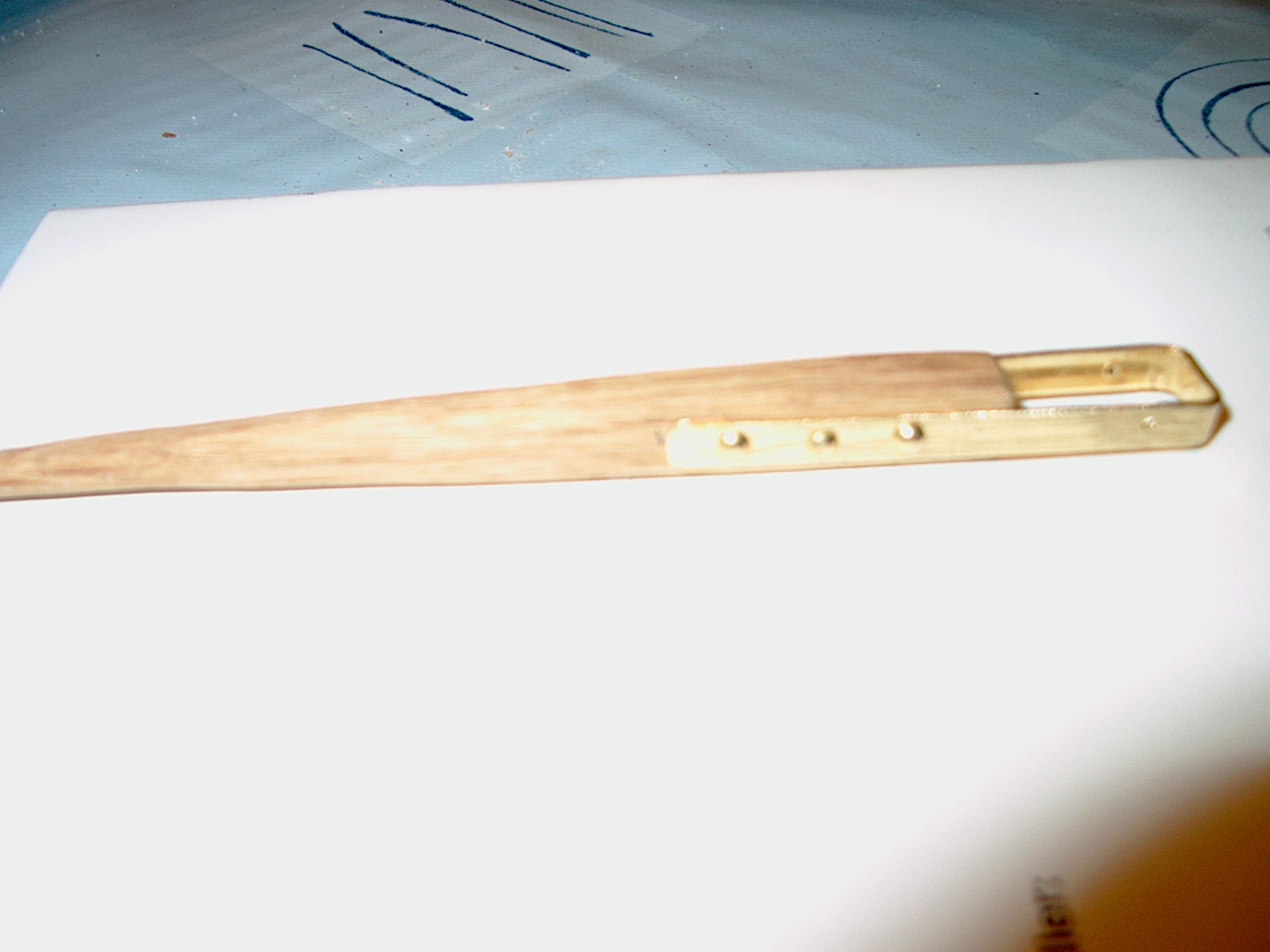

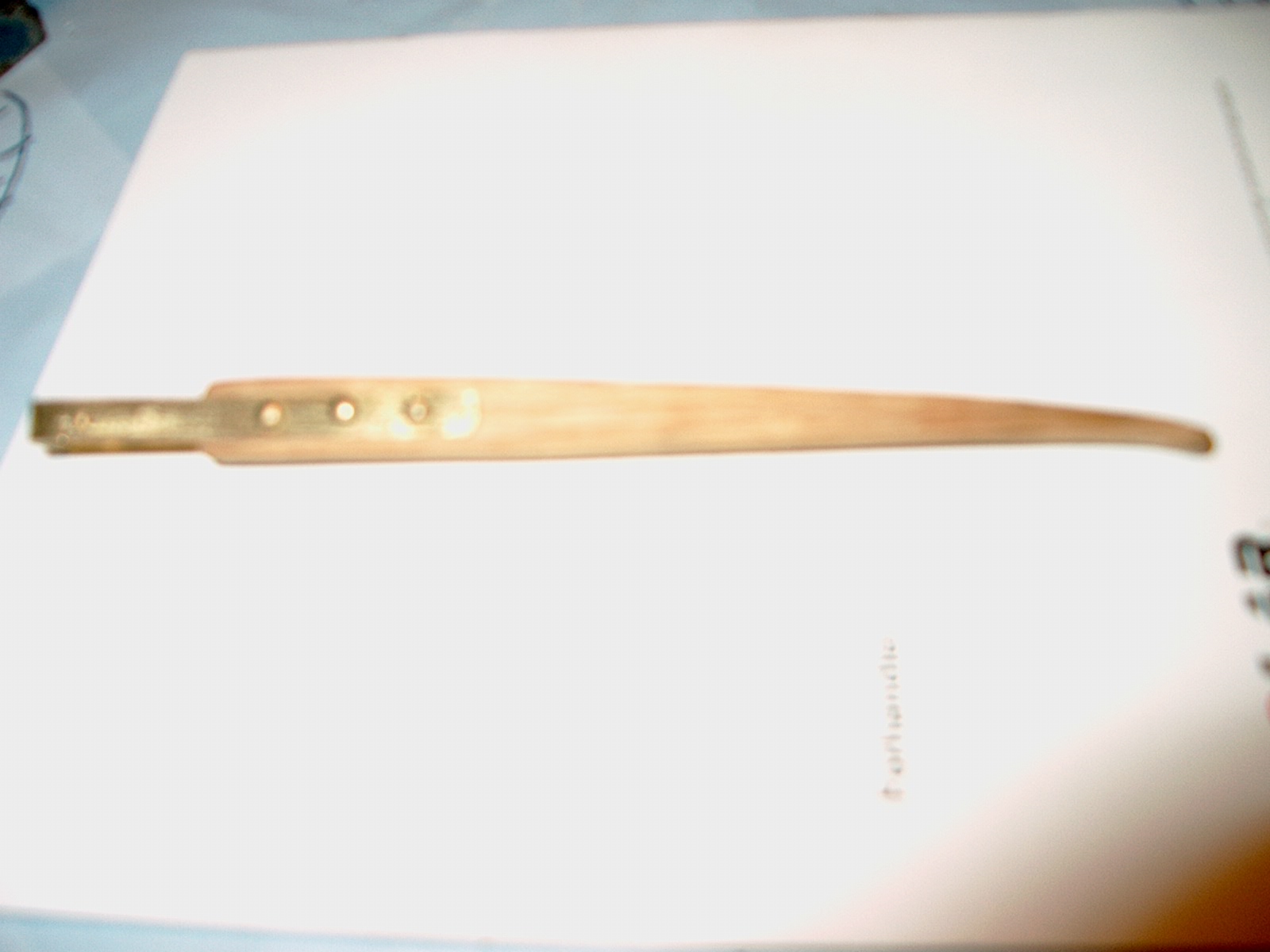

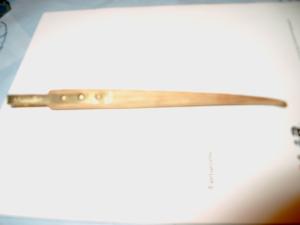

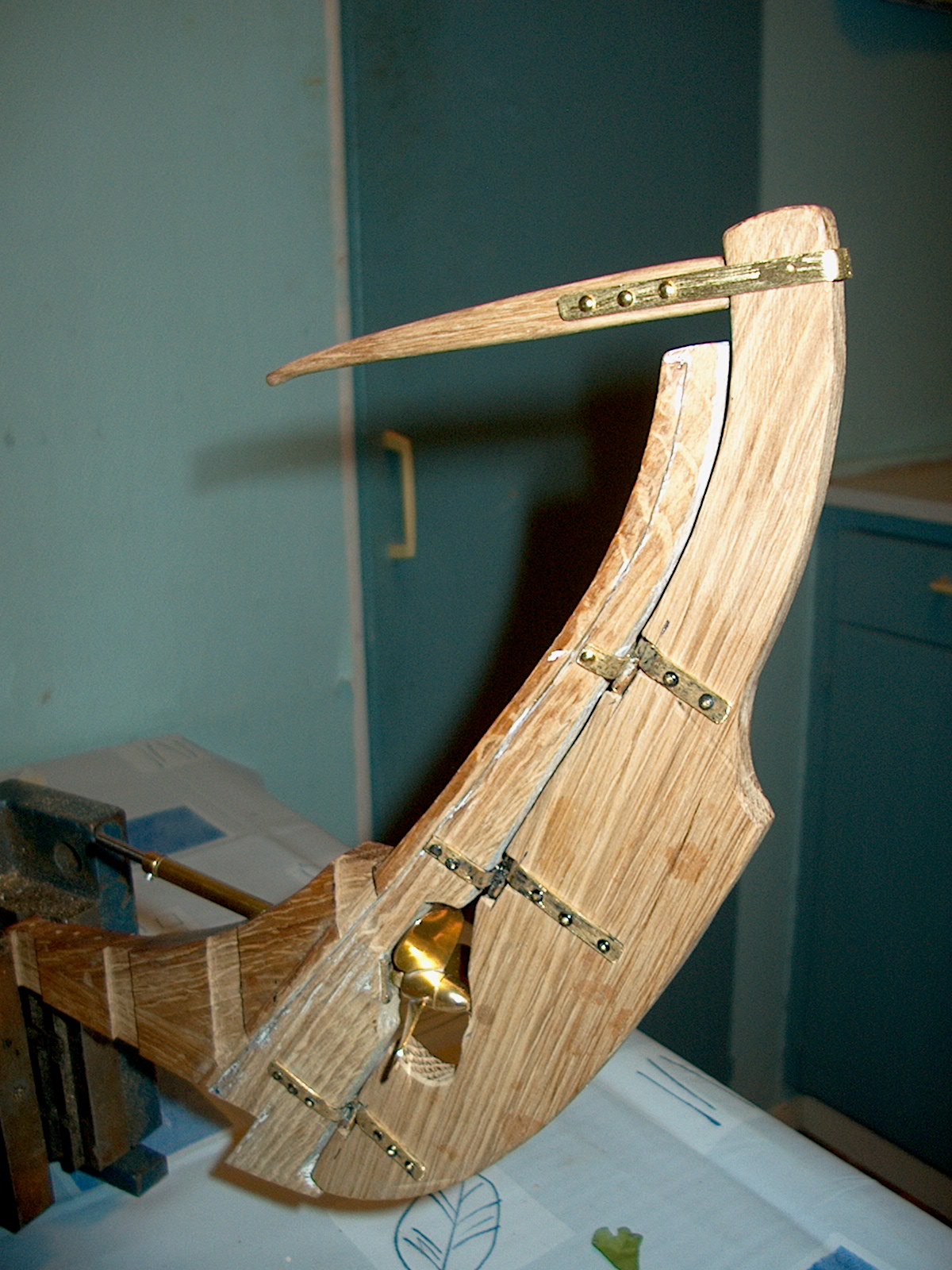

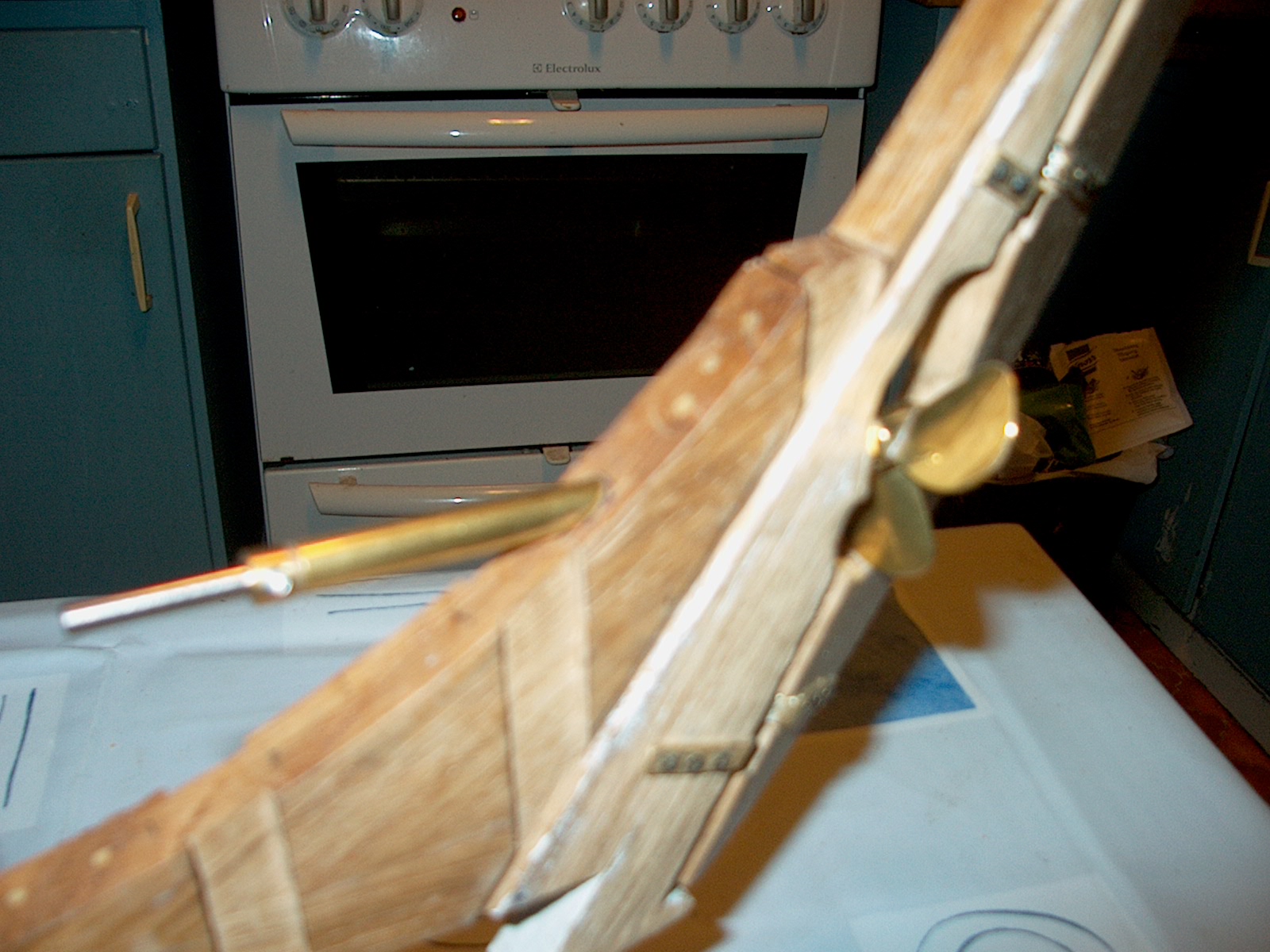

Har også fått ordnet roraksling og propell som er trebladet. Og laget ferdig rorkult. Men har ikke festet det til roret siden jeg trenger anlegg til spantemalen.

[Beef Supreme]

Jeg skal hjem i helgen, så jeg kan spørre faren min om han har noe du kan få. Han er båttegner og konstruktør og vet mer om Colin Archer enn noen andre jeg vet om. Tror nok han vil synes prosjektet ditt er veldig spennende



Jeg har ikke lest gjennom alt som er der, men du kan jo gå innom hjemmesiden hans. Vet ikke om det har så mye praktisk nytte, men kan være interessant lesestoff.

[BIM-Tech]

Hei.



Har faktisk hvert innom hjemmesiden hans tidligre. Og det hadde vært fint med hjelp angående detaljer under byggingen. Har faktisk bodd i Risør, og i den forbindelse så ble jeg kjent med Risør 2. Har hvert inne i den båten.



I dag har det blitt litt mer jobbing med metaldetaljer.

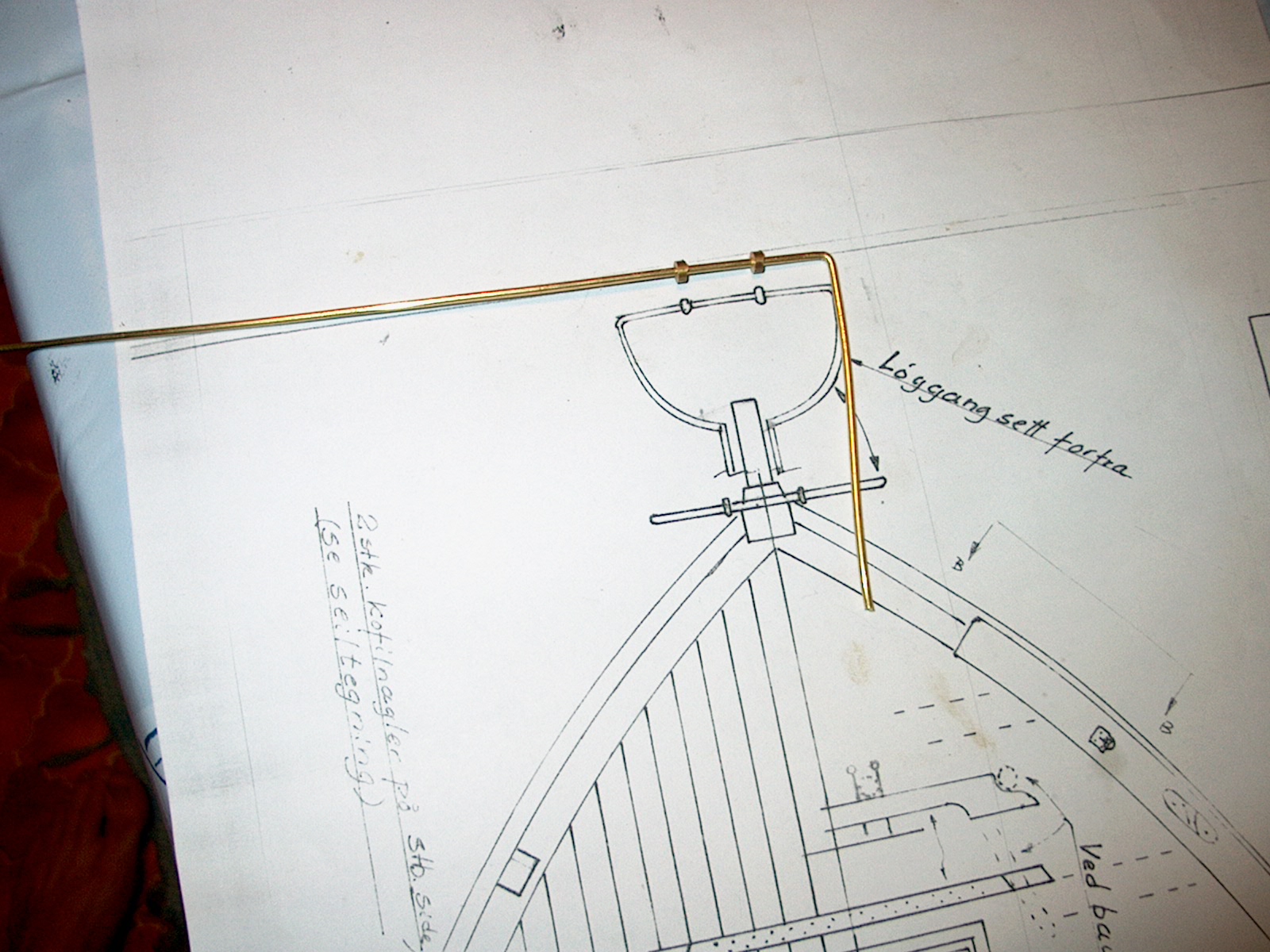

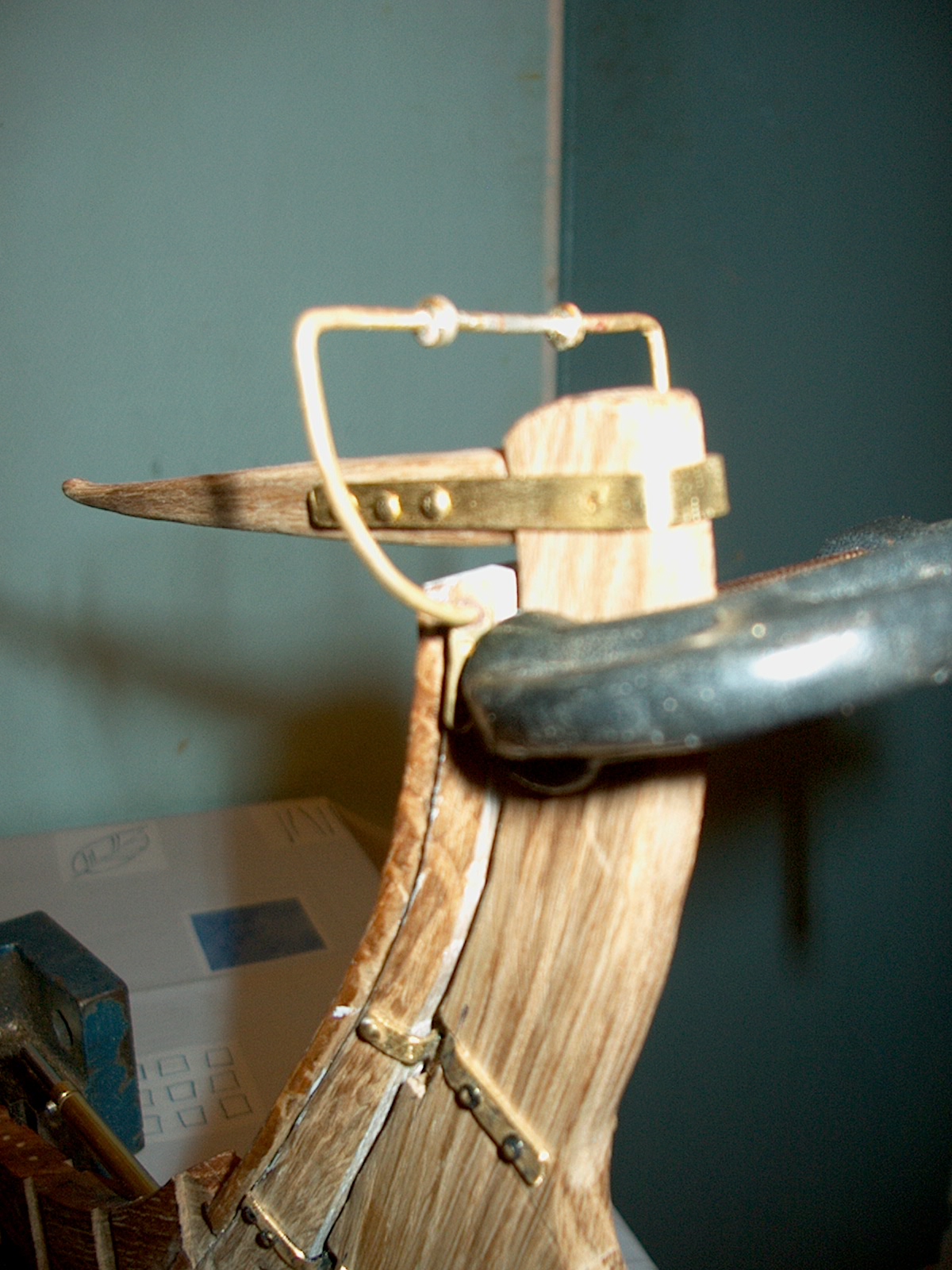

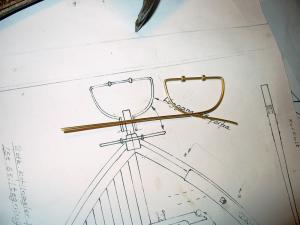

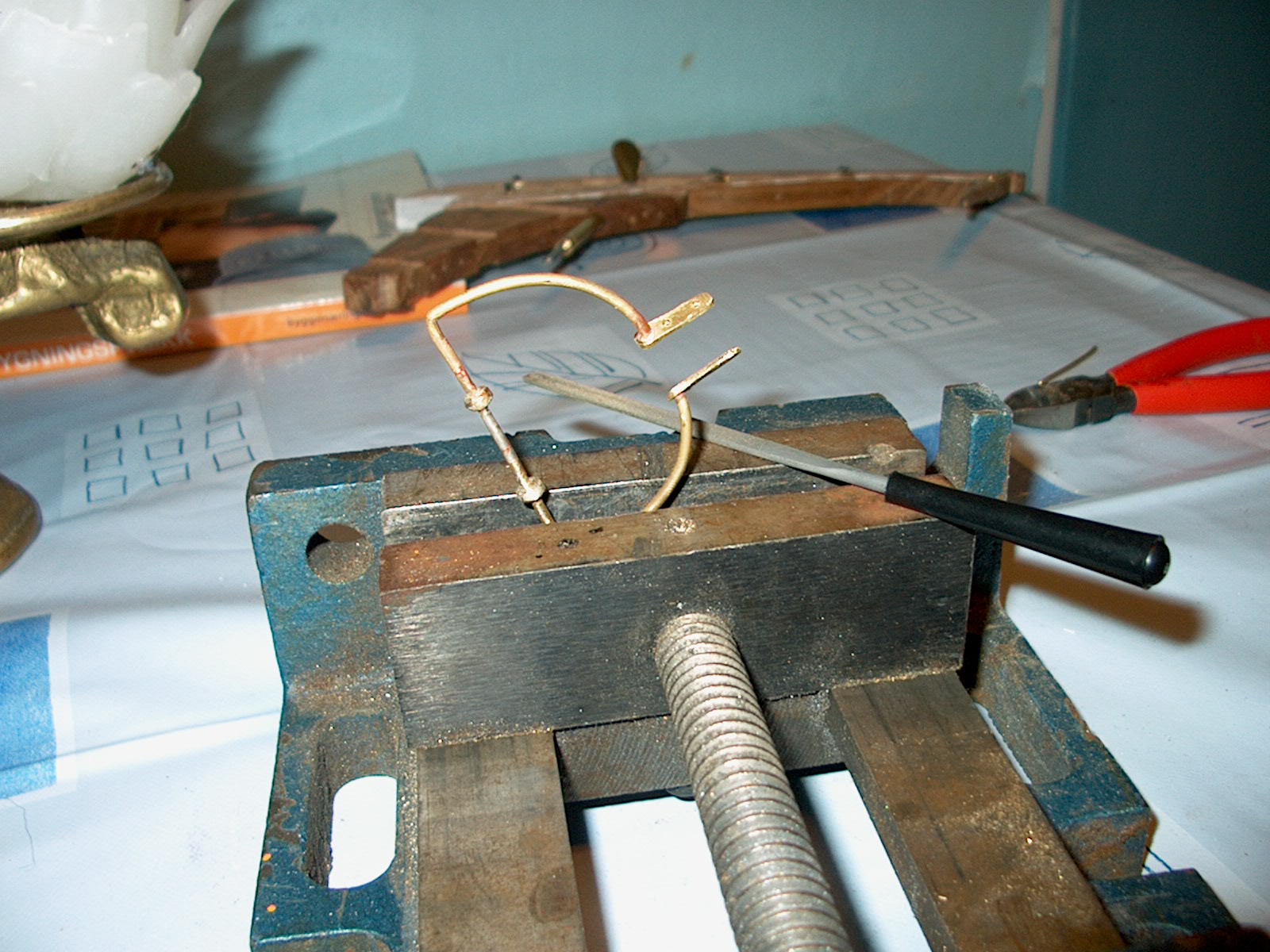

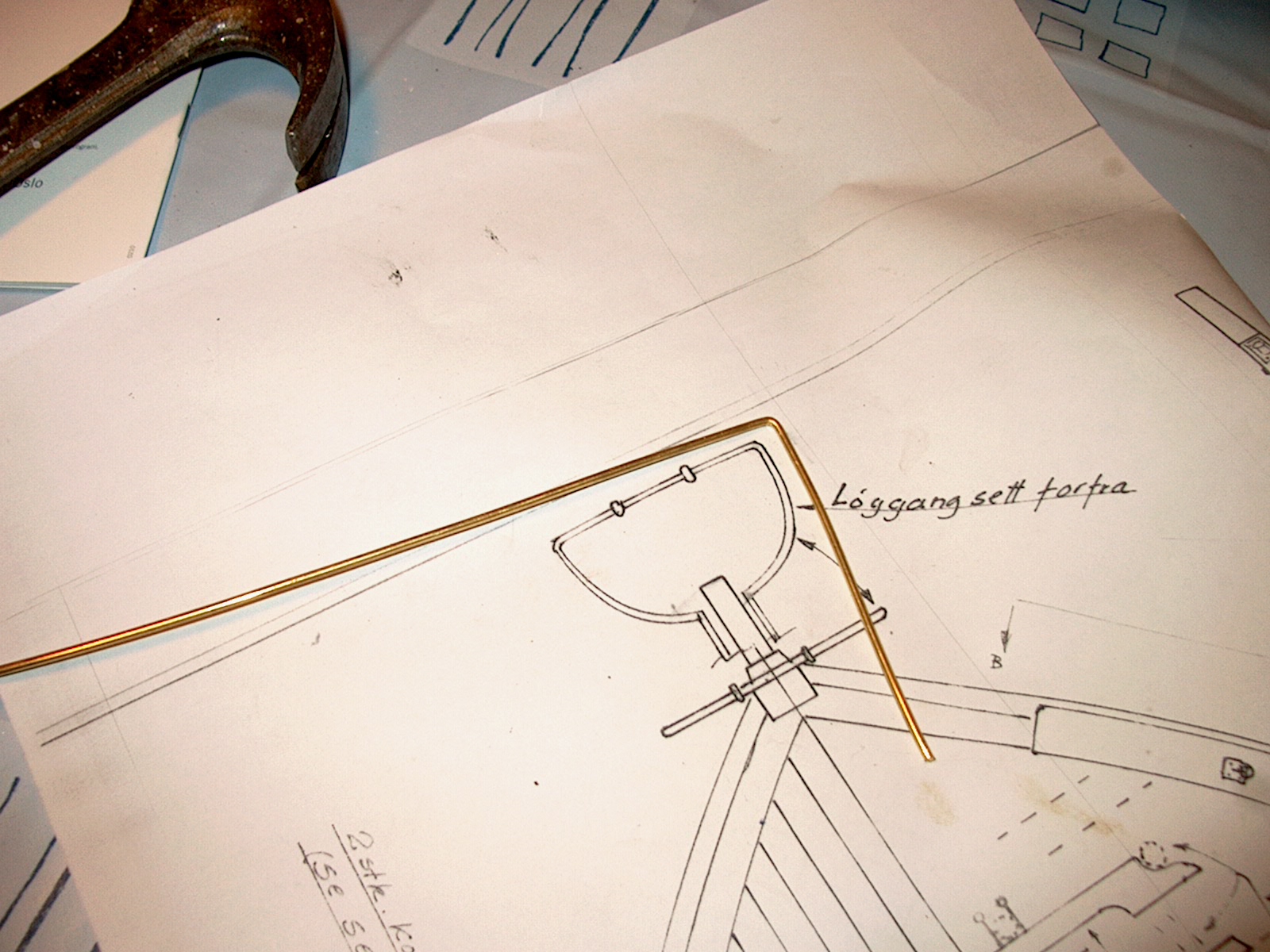

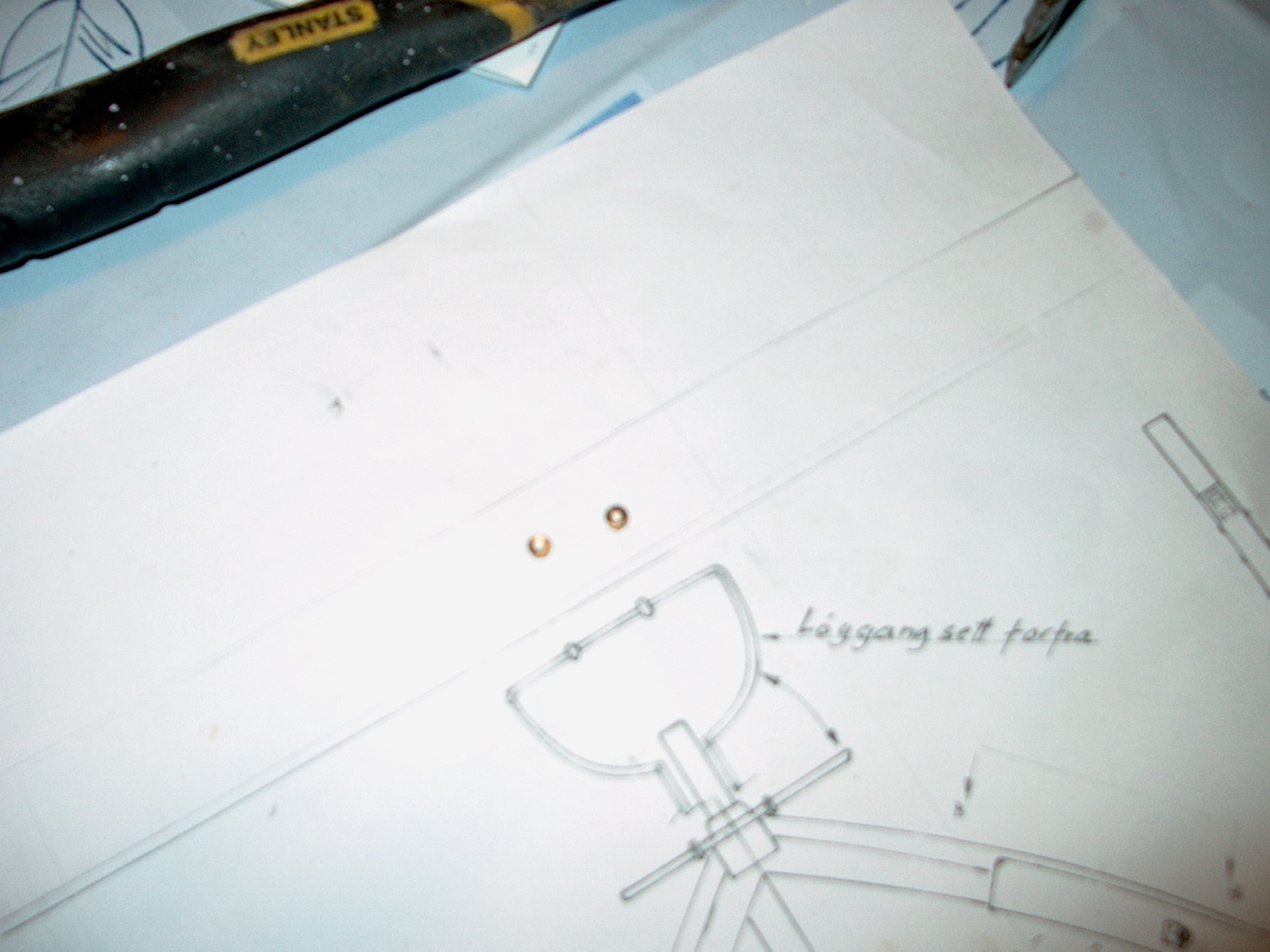

Det er den delen som sitter bakerst over rorkulten.

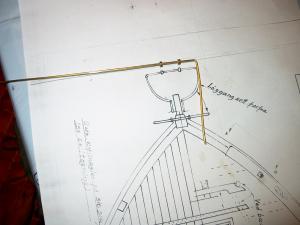

Tror det kalles løygang. Skal vist hindre at roret får for stort utslag noe som kan skade rorhengslene

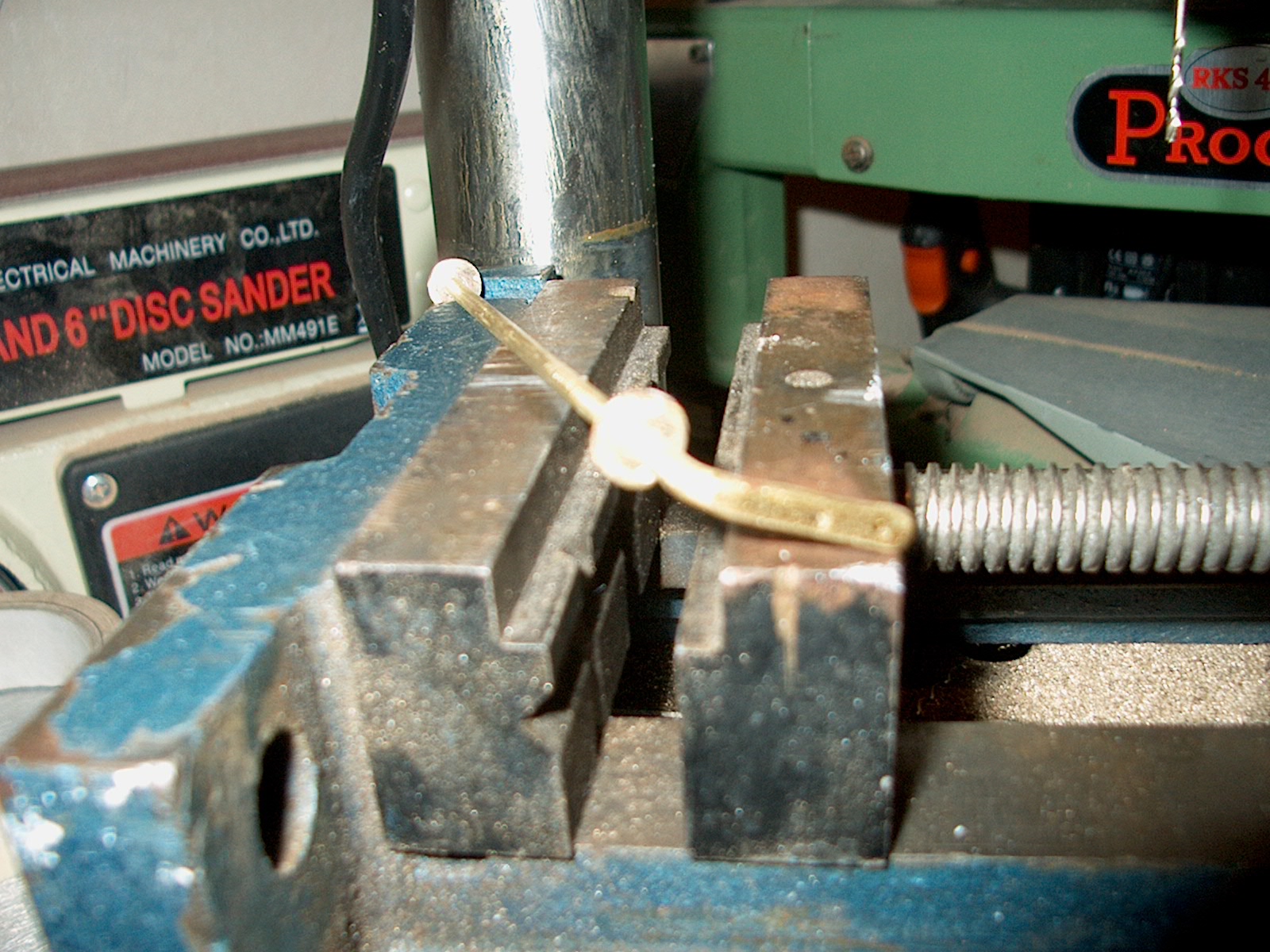

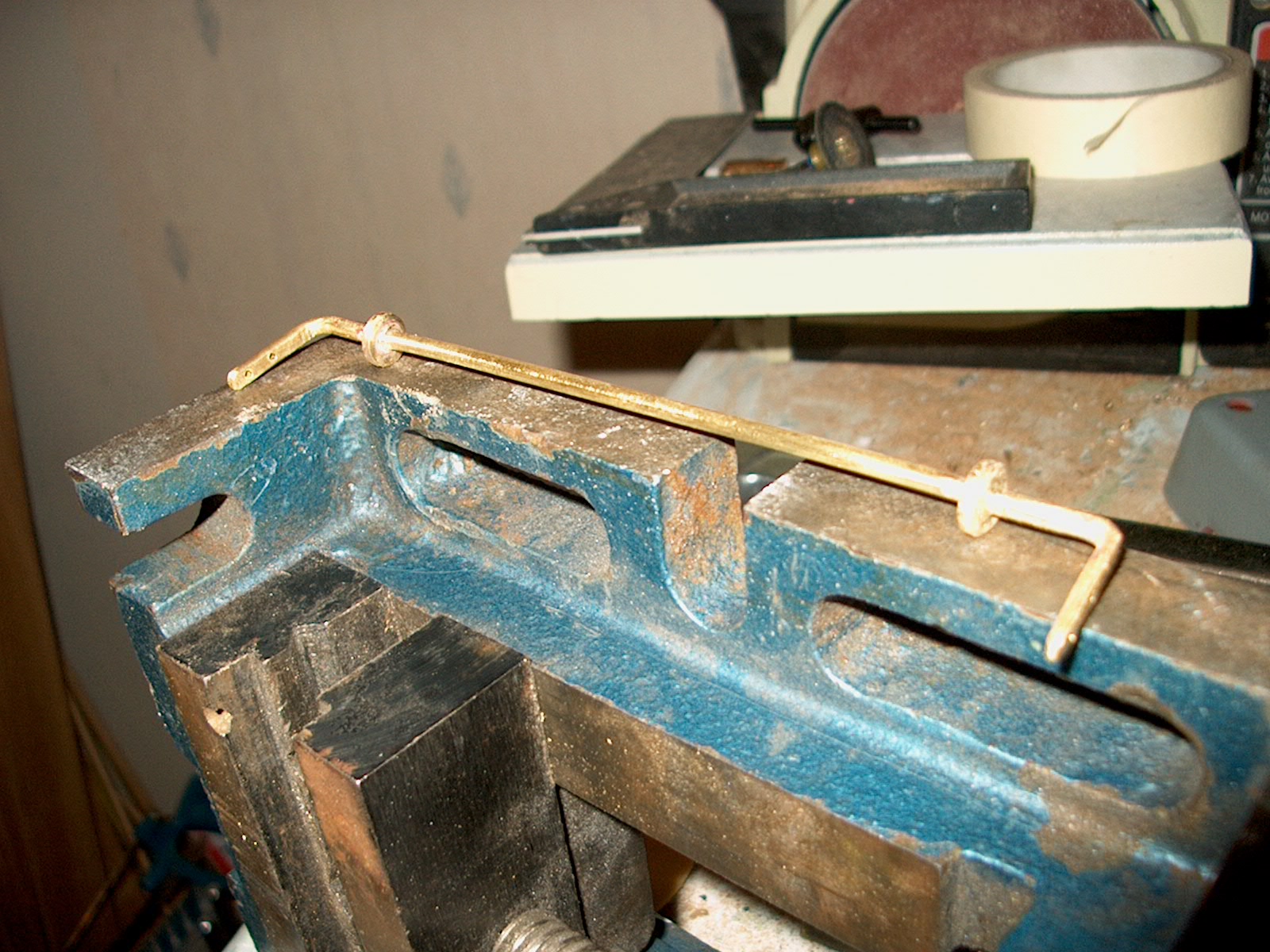

Fant først en 2mm tykk messingtråd. som ble bøyd.

Så en 5mm tykk bit messingstang som ble boret opp i midten med 2mm og siden kappet i 2 skiver på 2mm hver.



Disse ble tredd inn på tråden og loddet fast.

Em messingbit som det vart boret opp 2mm hull ble loddet fast i hver ende og loddet.

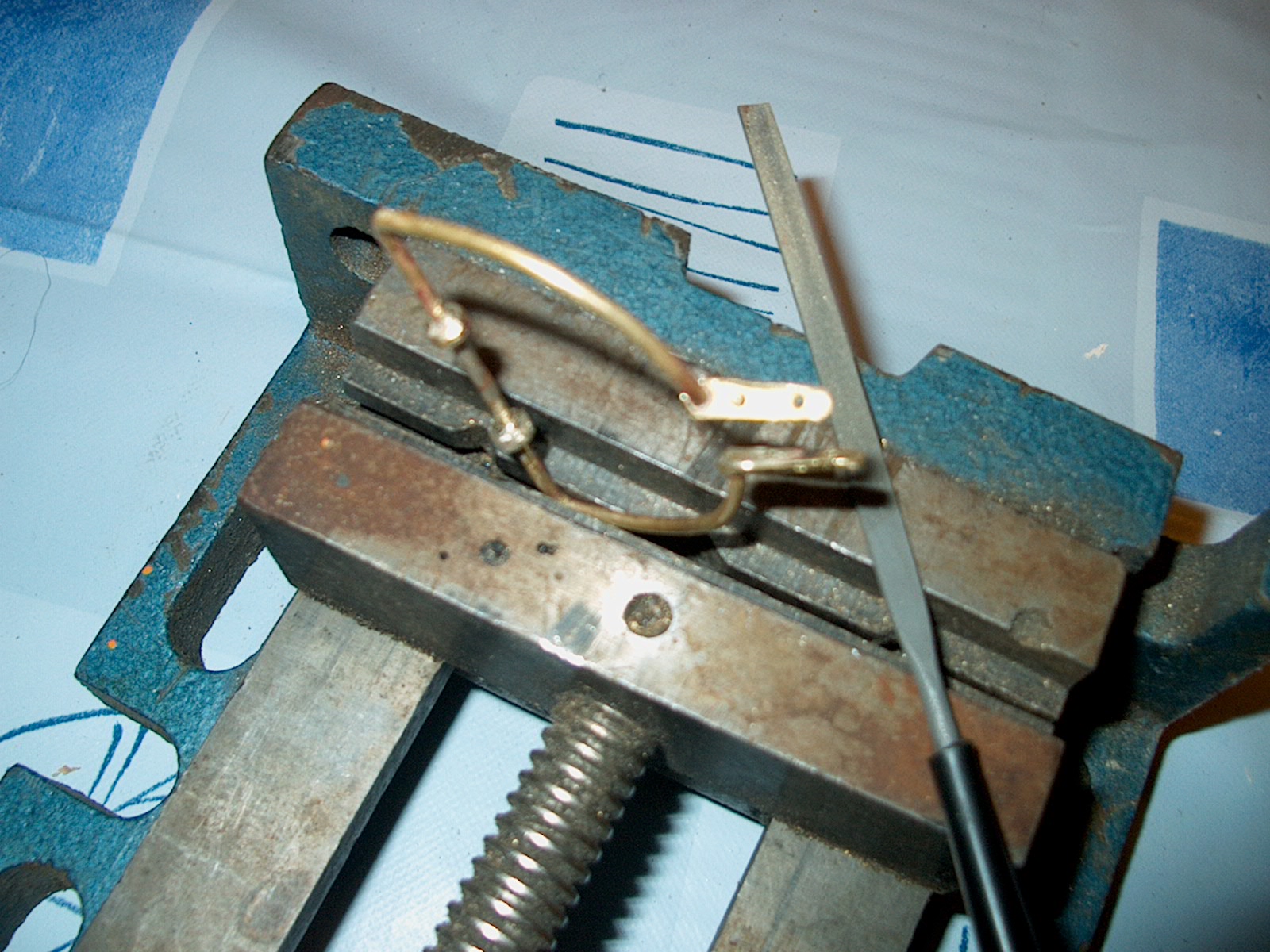

Så var det bare til å file, og file, til jeg ble fornøyd.



Boring av hull til naglene og litt bøying for å tilpasse.



Vips, en ny del så dagens lys..



Regner med at det vart litt kjedelig å lese alt, så jeg har noen bilder istedet.Zzzzzzzz

[Beef Supreme]

Okey, så kult



Hva er det du ser etter av detaljer egentlig? Ser jo at du har en del tegninger fra før. Detaljer av innredning er det nok dessverre ikke mulig å oppdrive, men rigg og spanter osv er nok ikke noe problem.

[BIM-Tech]

Heisan.



En liten del til er ferdig.

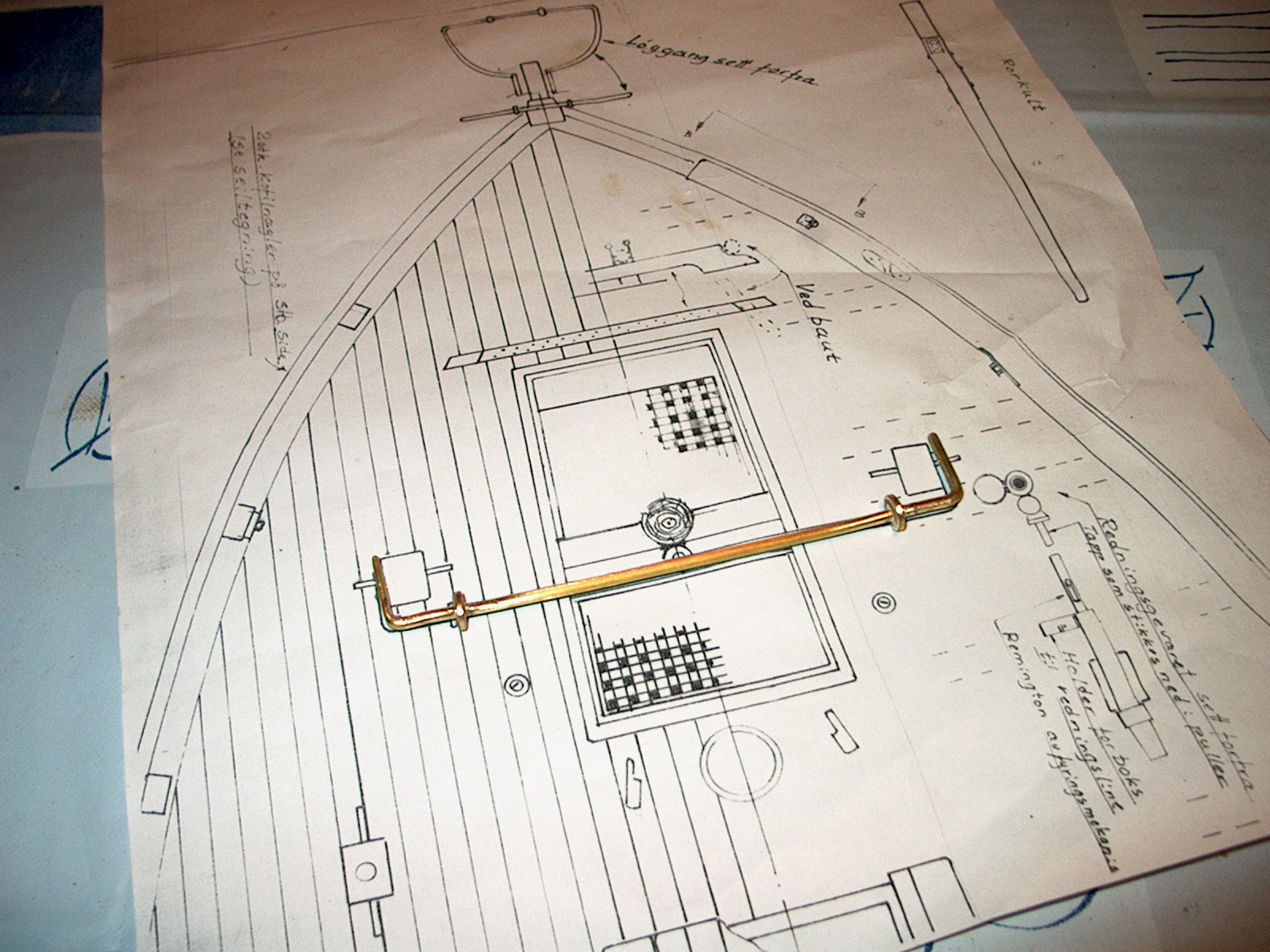

Tror delen er for å holde den bakerste bommen på plass.

Det er jo to master på den båten og jeg tror det skal gå em ring eller trinseanordning som skal holde bommen på plass.



Og den er festet foran styrebrønnen.



Her er iallefall bilder..



Hei beef..



Det største problemet er riggen siden den er såpass komplisert. Tror de brukte trebånd rundt hovedmasten for å holde hovedseilet.

[BIM-Tech]

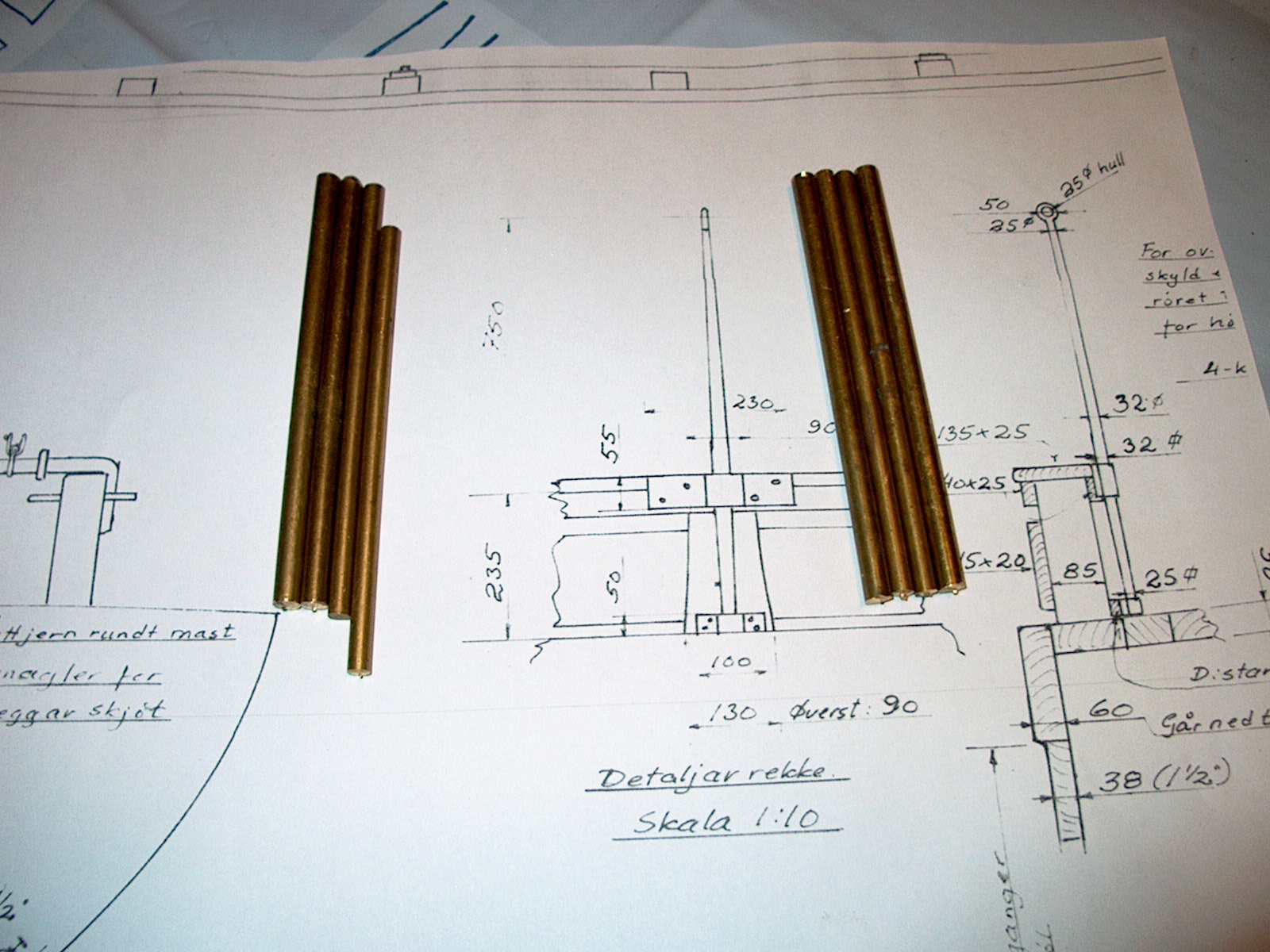

Har kost meg med rekkestøtten.



det skal være 6 stk på hver side, totalt 12 like støtter.



De blir ca 123mm høye med 3 mm hull til tauverksrekkverket langs sidene.



Brukte søyleboremaskinen som dreiebenk.

Det gikk fint sammen med kappskiven til Dremelen..
