Omgjøring av puls til konstant strøm(12v). Impulsrelé?

[vonLime]

Jeg har en bryter som avgir impuls(det er strøm så lenge den er trykket ned, med en gang den slippes, stopper strømmen). Jeg må omgjøre denne impulsen til en konstant strøm. Kan jeg bruke impulsrelé(ELFA art.nr. 37-051-18) da? Alt skjer på 12v med lav strøm.

[Hårek]

Det er mulig å bruke et vanlig rele som har flere kontakter. Koble en kontakt til spolen, så holder releet seg selv innkoblet.



Eller for å si det på en annen måte, kontakten på releet kobles i parallell med impulsbryteren din.

[vonLime]

Hmmm. Nå er jeg ikke helt med her. Med vanlig relé, mener du noe liknende f.eks ekstralysrele? Det trenger jo konstant strøm for å funke. Hvilken spole snakker du om? Beklager om jeg er helt på jordet med de spørsmålene her, men har ikke allverdens erfaring innen elektronikk



Reléet jeg trenger, "gjør om" en impuls til konstant strøm. Vil et "vanlig" relé gjøre det?



Altså, når bryter #1 avgir en puls på f.eks et ms, vil reléet oppfatte dette, og gi konstant styringsstrøm videre.

[Hårek]

Høres ut som du ikke vet hva et rele er. Det består av en spole (elektromagnet) og en eller flere kontakter (brytere). Hvordan det fungerer vil avhenge av måten man kobler.



http://no.wikipedia.org/wiki/Rele

[jevli]

http://img168.imageshack.us/img168/3522/seherda.jpg



Koble det sånn ^^,

[vonLime]

For å være litt mer presis, så skal jeg bruke en impulsbryter til å "jumpstarte" en ATX strømforskyning. Altså koble turkis ledning mot jord.



Jeg forsto ikke egentlig den tegningen din. Mulig jeg bare er veldig ulært, men hvorfor har du masse skrå streker noen steder og rette streker andre sider? Og hvorfor er lyset koblet to ganger til "hovedkretsen" og én gang til reléet?



Kan ein av dåkk forklare meg hvordan jeg kobler når jeg skal jumpstarte PSU-en?



Om jeg hadde et relé som kun trengte en impuls for å slippe igjennom konstant arbeidsstrøm, ville jeg koblet slik - der grønn er arbeidsstrøm, og rød er styringsstrøm. Hvordan blir dette feil mtp deres modell?

[jevli]

Slik virker et relè:







Slik må du koble impulsbryteren, relèet og PSU'en:







Håper dette hjelper

[nomore]

Du trenger ikke konstant signal inn på PSU'en for å starte den? Alle maskiner i dag har jo en impulsbryter...

[Hårek]

Du blander bryter til hovedkort og styring av PSU. Det er ikke samme signalet.

[nomore]

Nå vet eg ikke hva du tenker på med styring, men for å slå på en ATX strømforsyning så er det bare å koble pinne 14 til jord et øyeblikk, så vil strømforsyningen starte. Mao er en impulsbryter nok. AT strømforsyninger derimot...

[Hårek]

Det er feil. ATX strømforsyning stopper øyeblikkelig når du fjerner den koblingen.

Startknappen (impulsbryter) styrer hovedkortet. Og så er det hovedkortet som styrer PSU.

[vonLime]

@gromit: Her er mitt forsøk på en forenklet tegning. Stemmer den?



Og om jeg kobler den slik den du sier, vil ett trykk på bryteren gjøre at PSU-en slår seg på, og det neste gjøre at den slår seg av?

[nomore]

Det er feil. ATX strømforsyning stopper øyeblikkelig når du fjerner den koblingen.

Startknappen (impulsbryter) styrer hovedkortet. Og så er det hovedkortet som styrer PSU.

Beklager. Eg bommer nok her ja. Eg begynner å bli gammel. Litt for gammel

[vonLime]

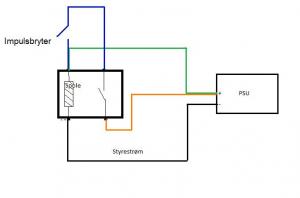

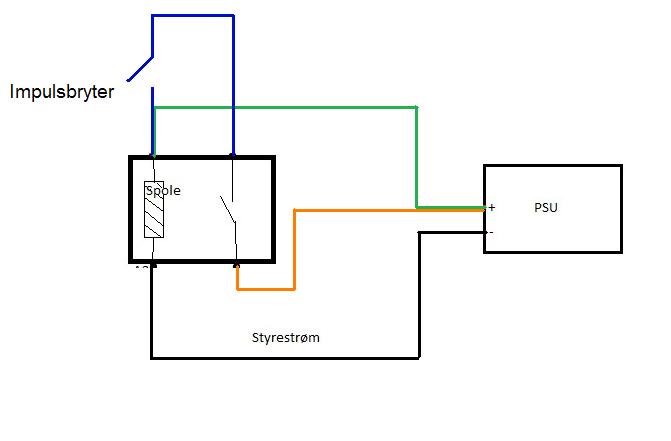

@gromit: Her er mitt forsøk på en forenklet tegning. Stemmer den?



Og om jeg kobler den slik den du sier, vil ett trykk på bryteren gjøre at PSU-en slår seg på, og det neste gjøre at den slår seg av?



Glemte bildet. Her er den! Hehe

Endret 21. februar 2010 av vonLime

[jevli]

Nei dette vil bare gjøre at PSU'en slår seg på. Da må du ha en normalt lukket impulsbryter for å kunne spenningen til spolen. Skal lage en tegning...



Det du er ute etter heter "impulsrelè". Den slår seg på når den får en impuls, og slår seg av når den får neste impuls.

[vonLime]

Så det blir en slik jeg nevnte i første post? (elfa art nr 37-051-18)

[jevli]

Vel for å bruke den der må det være snakk om veldig lav strøm (0.1A). Hvis kretsen til relèet ikke trekker mer enn det er det bare å kjøre på

[vonLime]

Okei. Hvor ellers kan jeg få tak i et impulsrele da? Et som funker til releet mitt?

[jevli]

Det jeg ville gjort var å bruke det impulsrelèet du har funnet fram der, i tillegg til et annet relè som kan forsyne større strøm

[vonLime]

Aaah. Det ville jo vært smart! Har du forslag til hvilket relé jeg kan kjøpe i tillegg da?
