Project Crimson - Oppdatering #10 - Ferdig!

hokuspokus111 · 11. februar 2010

Sponsor:

Aquatuning sponser prosjektet med vannkjøling!

- Om prosjektet

Den 24.12.09 vant jeg "Nizzen og Soppens jule-oc-konkuranse" og vant i den anledning et

Lian Li PC-P50 SCAND kabinett og fem røde Xilence-vifter som skal brukes til prosjektet.

Grunnen til at jeg skal modde er at jeg hadde tenkt meg vannkjøling, men kabinnettet mangler vindu. Tenkte da at jeg kunne lage det selv.

PC'n skal få et tøft rødt/svart tema som vil gjenspeile seg i det meste i PC'n.

Det jeg skal gjøre er å sette inn et plexiglass i sidedøren, montere vannkjøling, sette in røde LEDs og gjøre diverse småting, bl.a sleeving og viftestyring(de virker faktisk veldig bra!). Hardwaren skal oppdateres etter en stund, får se hva jeg får av eventuelle sponsorer.

Trengte et navn til loggen og falt da på Project Crimson, som er fargenyanse av rød.

PC'n skal jo ha et rødt/svart tema så jeg syntes det klingte godt.

- Hardware:

Skal putte dette i PC'n i første omgang, men skal ikke se bort i fra at noe eller alt vil bli byttet ut om noen måneder.

Prosessoren klokker veldig godt på luft, så den vil nok klokke enda bedre på vann.

Kjører 4ghz på 1.3v på stock intel-kjøler akkurat nå.

CPU: Intel C2D E8400

Skjermkort: XFX HD4870

HK: Msi Neo2-FiR

PSU: OCZ 500W StealthXStream

RAM: OCZ DDR2 4 GB Fatal1ty PC2-8500

- Kjøling:

I første omgang skal kun CPU'n bli vannkjølt, men kommer til å utvide når nytt skjermkort er på plass i fremtiden.

CPU-blokk: EK Supreme HF Acrylic

Radiator: Swiftech MCR320

Pumpe: Laing DDC 1tPlus (18W)

Tank: XSPC Laing DDC Reservoir Top

Slanger: 1/2"

Nipler: Kompress

Vifter: 5 stk XILENCE 120mm Red Wing PWM

Kjølevæske:

- Handleliste:

Her kommer alt jeg skal kjøpe. Vil nok ikke få med alt med en gang, så den vil bli oppdatert.

[x]Vannkjøling:

-[x]CPU-blokk

-[x]Radiator

-[x]Pumpe

-[x]Tank

-[x]Slanger

-[x]Kjølevæske

-[x]Nipler

[x]Kabinett

[x]1tb harddisk

[x]Plexiglass

[x]Sleeving

[x]2x Viftestyring

[x]Forelengelses-kabel til ATX

[x]Har/mottat

[x]På vei

[x]Ikke kjøpt/skaffet

- Skisser:

Fikk ikke helt til å lage slanger til vannkjølingen på skissene.

Noen som kunne tenkte seg å hjelpe meg?

Størrelsen på vinduet vil nok bli endret.

Flere bilder i spoiler.

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

Endret 23. april 2010 av mikkello

hokuspokus111 · 28. februar 2010

Oppdatering #1

-Kabinettet er kommet!

Kabinettet mitt egentlig ikke komme til Norge før i slutten av mars, men Hans Petter i Microplex

er så snill at han kjørte hjem til meg med et Lian Li PC-P50 han hadde hjemme hos seg :new_woot: Tusen takk!

Så nå er prosjektet ordentlig i gang!

Bestilte også nettopp 1tb western digital harddisk fra Komplett for noen gavekort jeg fikk til jul.

Kommer også snart til å bestille alt som står på handlelista.

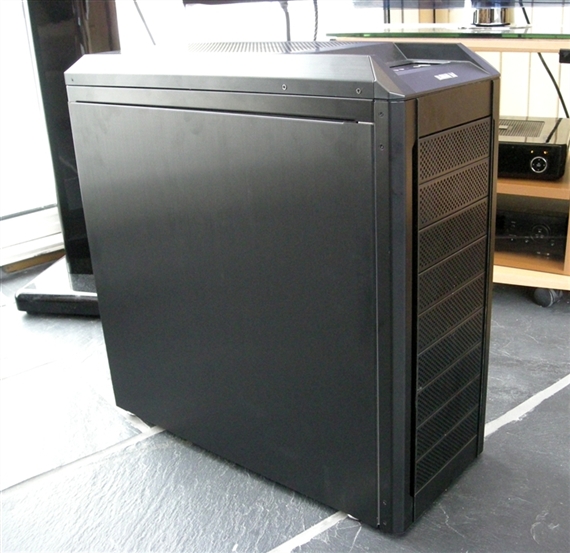

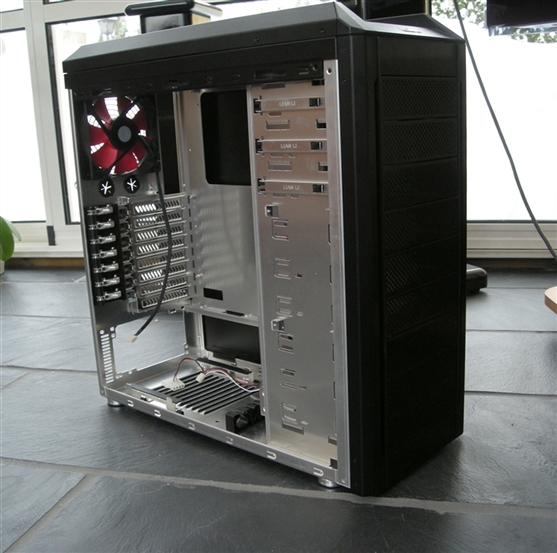

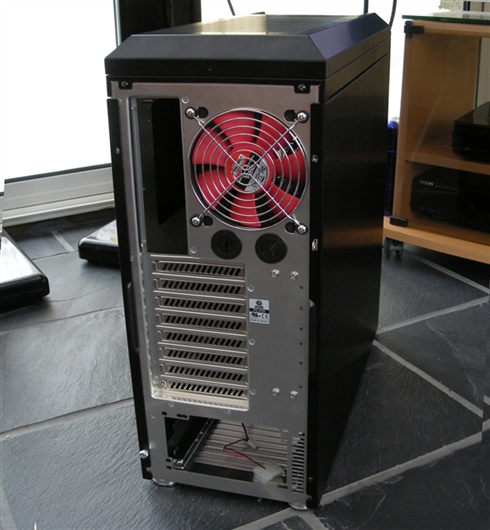

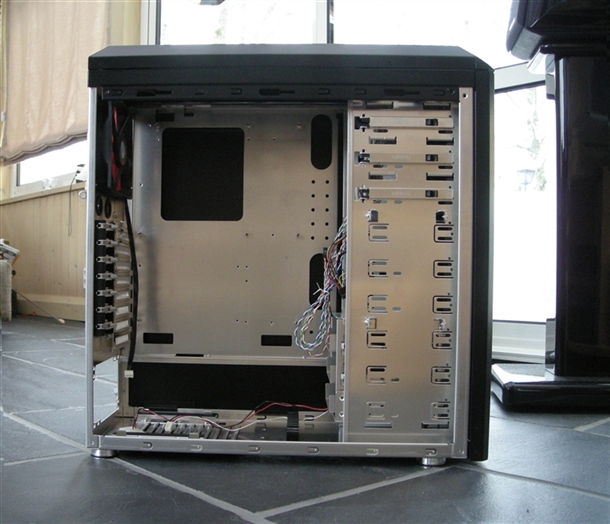

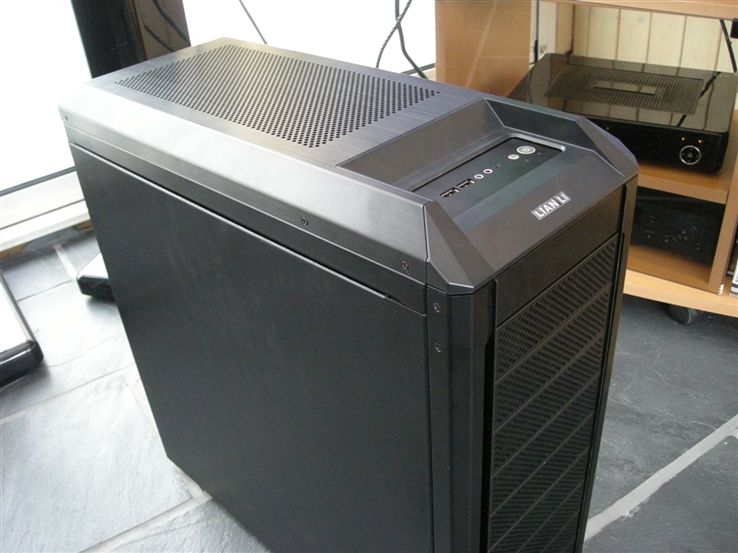

Her er vidunderet:

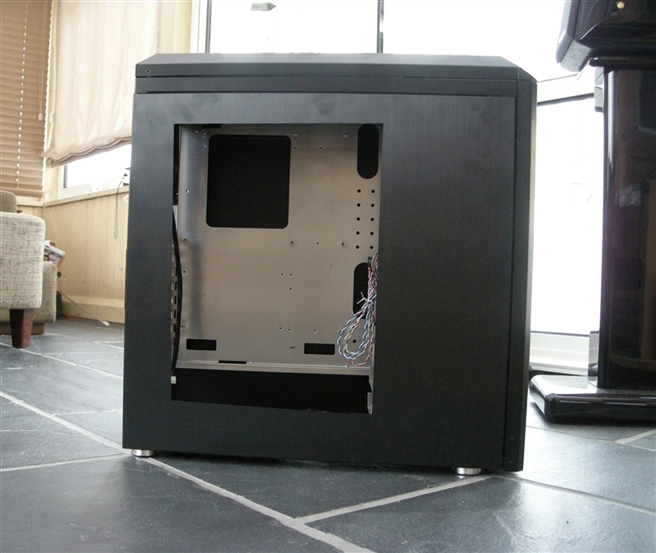

Litt photoshoping så var det et "vindu" på plass:

Flere bilder i spoiler:

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

Endret 28. februar 2010 av mikkello

hokuspokus111 · 1. mars 2010

Oppdatering #2

-Midlertidig forlenging av P4-kabel til HK

-Hardware satt inn

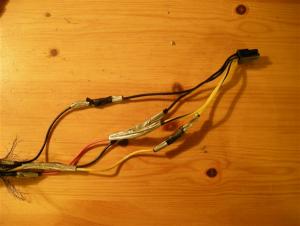

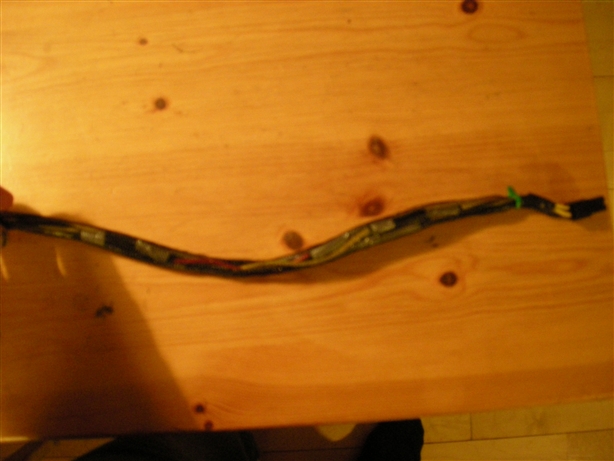

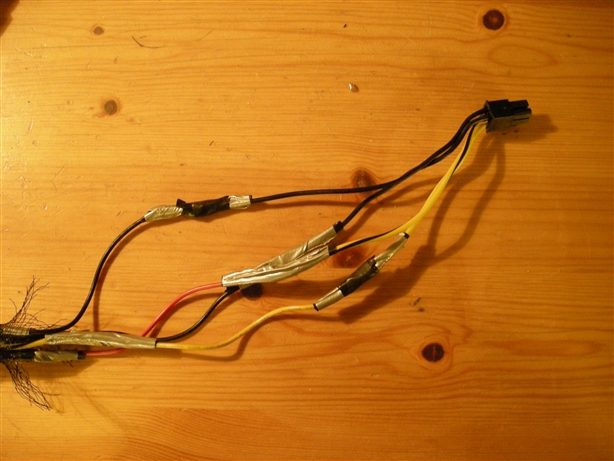

Oppdaget at 4pin-kabelen til hovedkortet ikke rakk helt opptil pluggen. Letet rundt på nettet etter en billig forlenger, men det ble fort 150kr+ pga

frakt. Bestemte meg da for å ta frem loddebolten og skjøte med noen andre ledninger. Var dessverre tom for heatshrink, så måtte bruke elektroteip

med ducttape rundt. Vet dette ikke ser så bra ut og ikke er så sikkert som heatshrink med tanke på kortslutninger, men trengte en

midlertidig løsning.

Har også satt inn hardware for å se hvordan det vil se ut.

Vannkjølingen og plexi vil bli bestilt i slutten av uken.

Bilder:

Ja, vet det ikke ser bra ut, det er kun midlertidig!

Det revna til venstre på det første bildet er sleeving som er kappet av.

Skal kjøpe inn mer heatshrink snart.

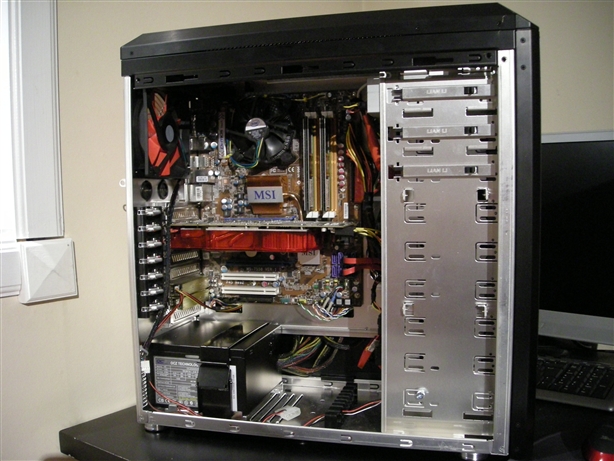

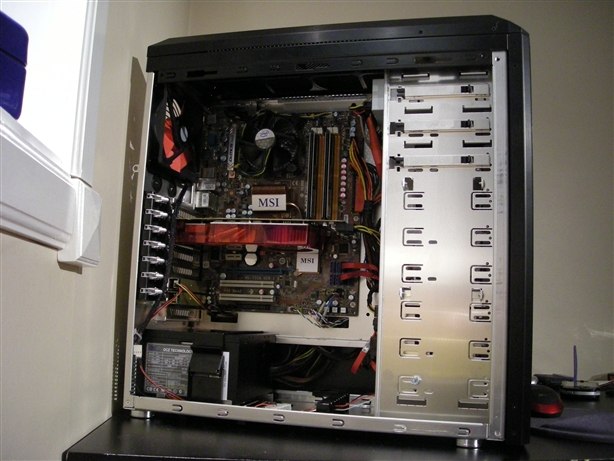

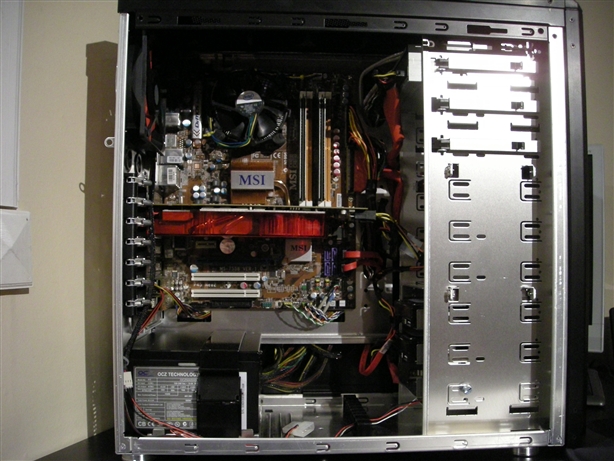

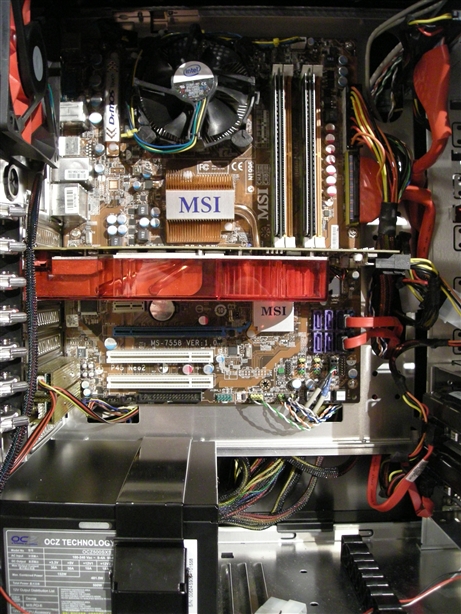

Hardwaren midlertidig satt inn:

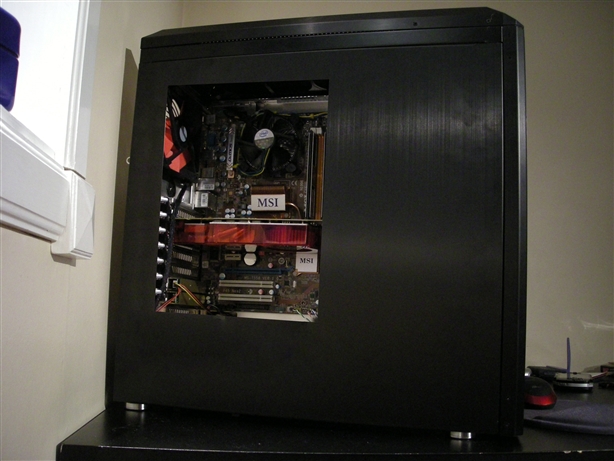

Skal kanskje bruke 300mm*200mm plexi, så lagde et vindu i photoshop med reelle dimensjoner.

Flere bilder:

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

Endret 1. mars 2010 av mikkello

hokuspokus111 · 8. mars 2010

Oppdatering #3

-Aquatuning sponser prosjektet!

-Pakke fra Komplett mottatt og plexiglass + sleeving er bestilt

Aquatuning sponser prosjektet med vannkjøling!

Har mailet med Aquatuning i en uke nå og de har bestemt meg for å sponse prosjektet med vannkjøling! Tusen takk.

Mottok også en pakke fra komplett i helga med en 1tb harddisk. Tusen takk til de som ga meg gavekort hos komplett til jul

Jeg bestilte også plexiglass pluss litt småting fra ChillePC.co.uk.

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

Endret 8. mars 2010 av mikkello

hokuspokus111 · 12. mars 2010

Oppdatering #4

-Pakken fra Aquatuning har kommet!

Takker igjen for alt jeg fikk av Aquatuning!

Pakken fra Aquatuning ble sendt mandag 8.mars og i dag kom det en fra UPS på døra med en pakke. Det var selvfølgelig pakken min fra Aquatuning! :dribble:

Liste over innhold i pakken:

EK supreme HF vannblokk

Swiftech MCR320 QPK 360mm Radiator

Laing DDC-pump 12V DDC-1Plus

EK Water Blocks EK-FC4870 CF - Nickel

XSPC pumptop reservoir

PrimoChill Pure Performance Coolant Blood Red

Kompressnipler og 45- og 90 graders nipler

Masterkleer PVC 19/13mm (1/2"ID)Clear

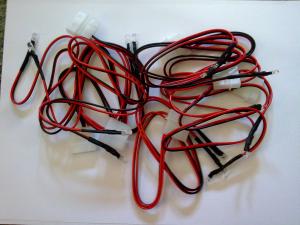

3mm og 5mm LEDs

Litt sleeving og heatshrink

Sunbeam Molex Extractor Kit

ATX forlenger

O-ringer

Åtte t-skjorter :!:

Bilder!

Mamma dro dessverre med kamera mitt på fjellet, så måtte bruke mobilen. BEKLAGER!

Pakken:

Hehe, en mørk kveld kunne isoportinga oppi se ut som potetgull :!:

Alt sammen!:

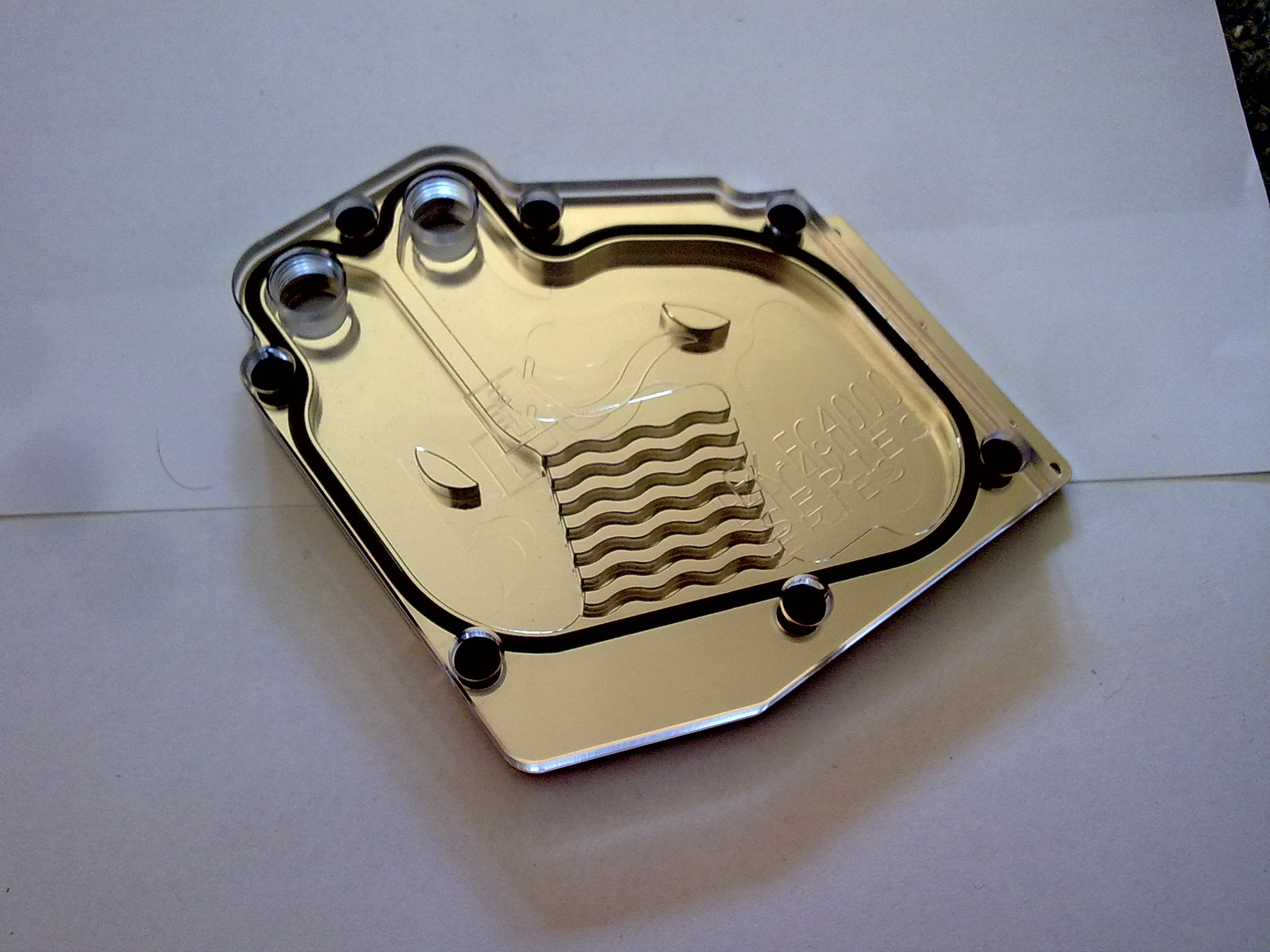

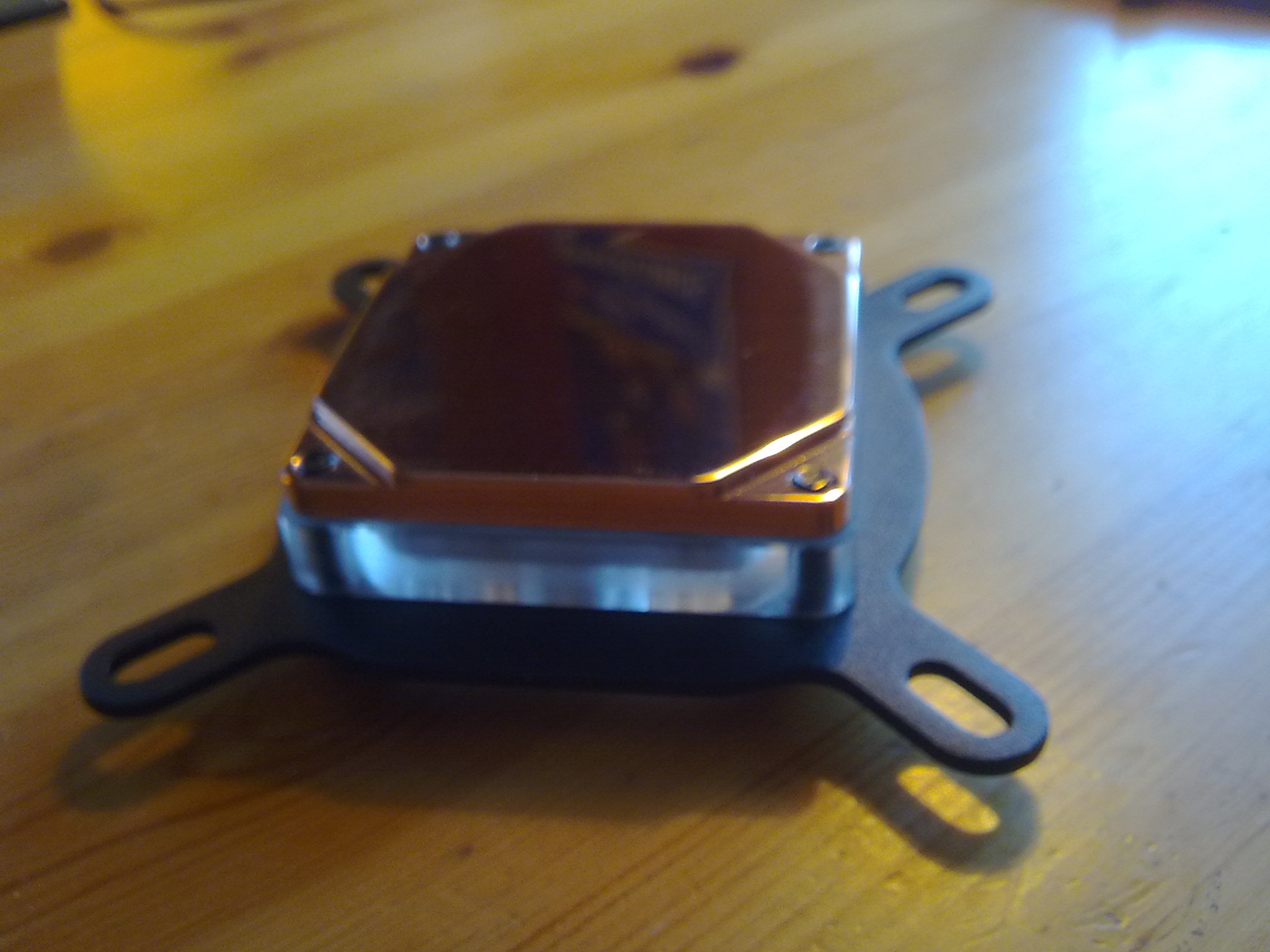

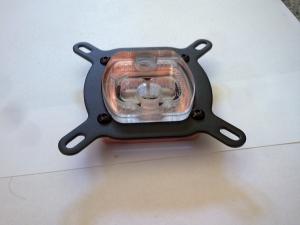

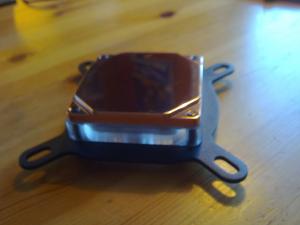

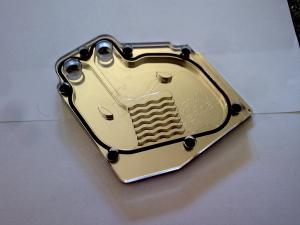

Blokkene:

Monterte Jetplate nummer 5 forresten.

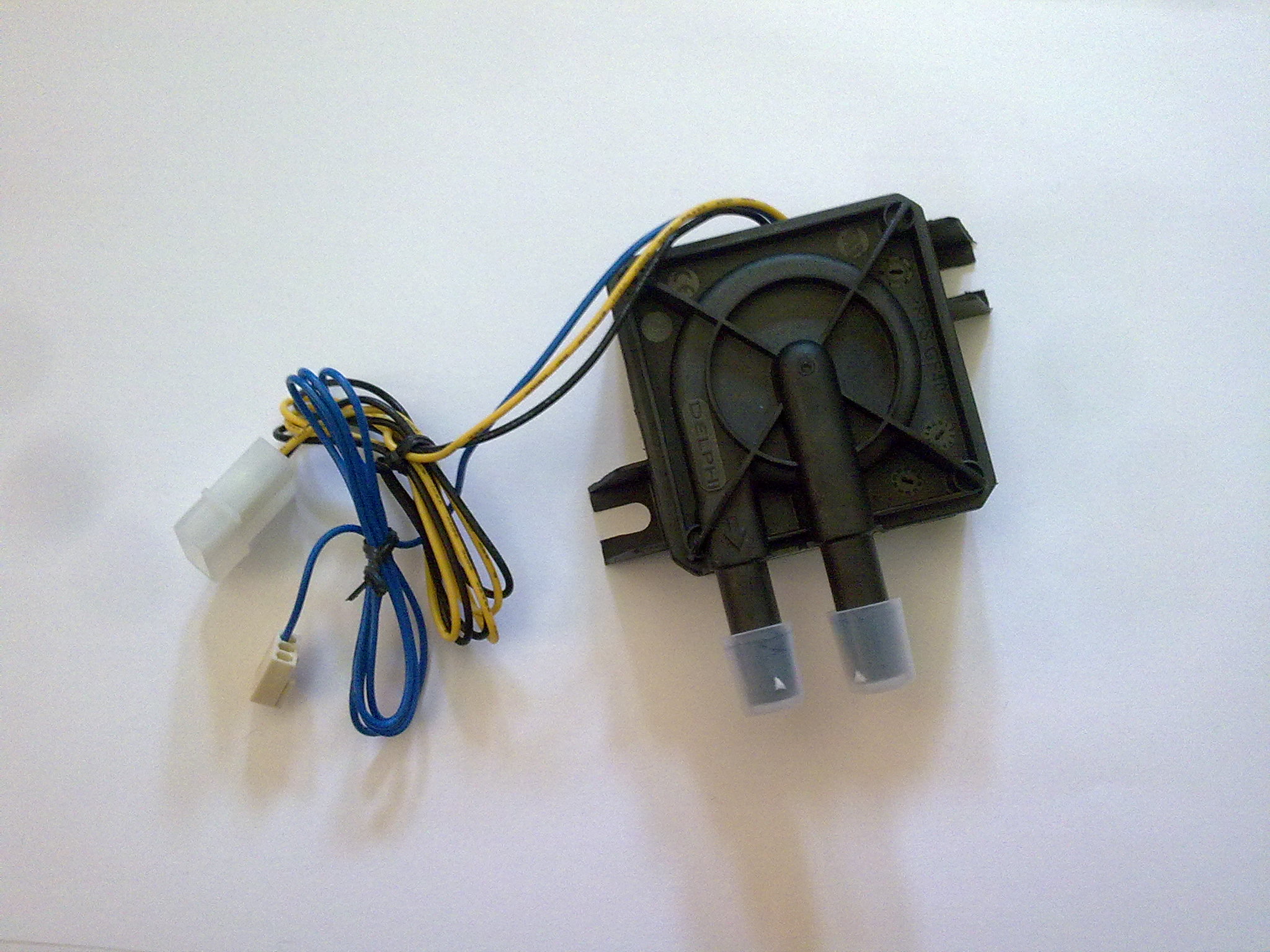

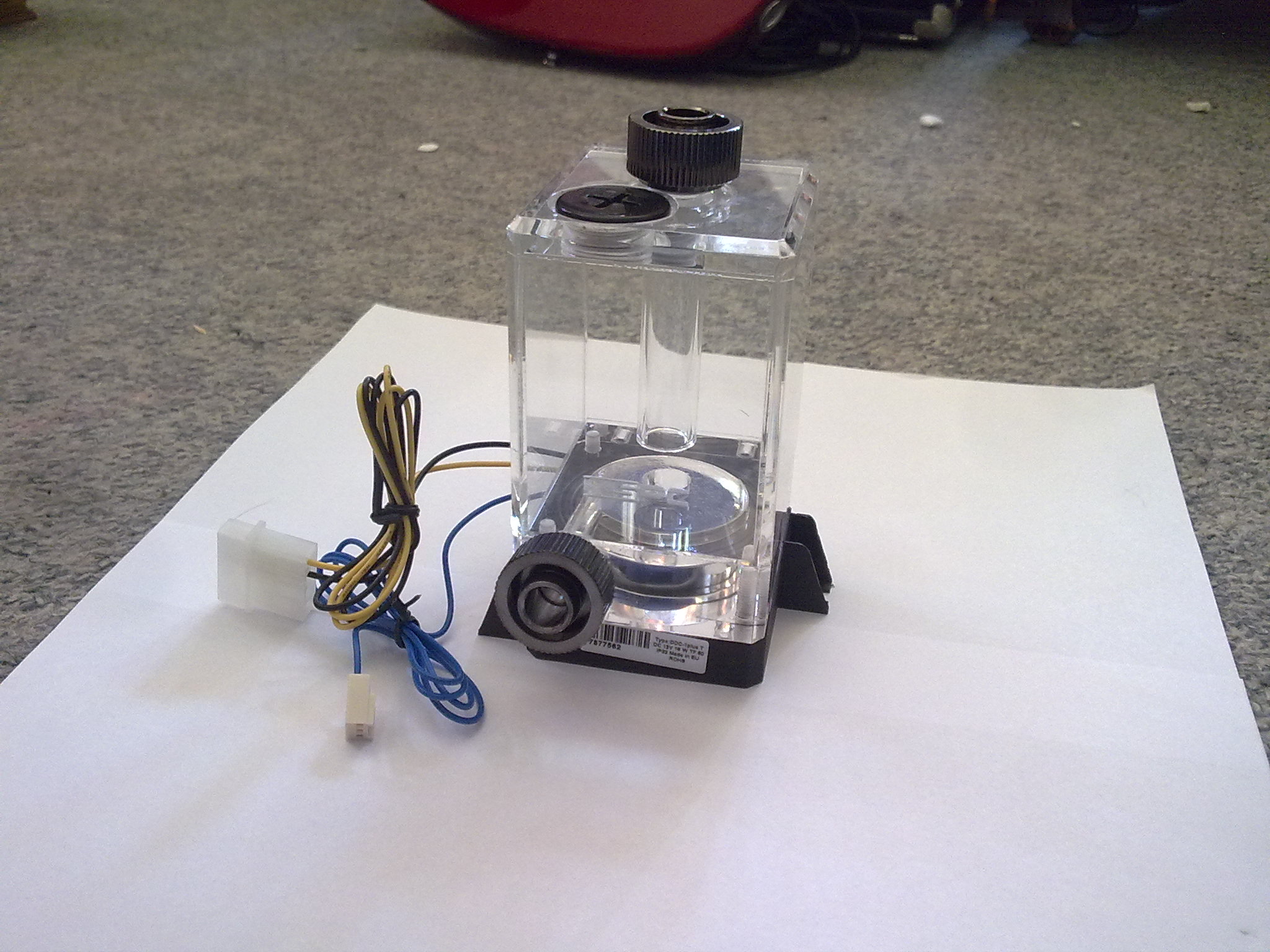

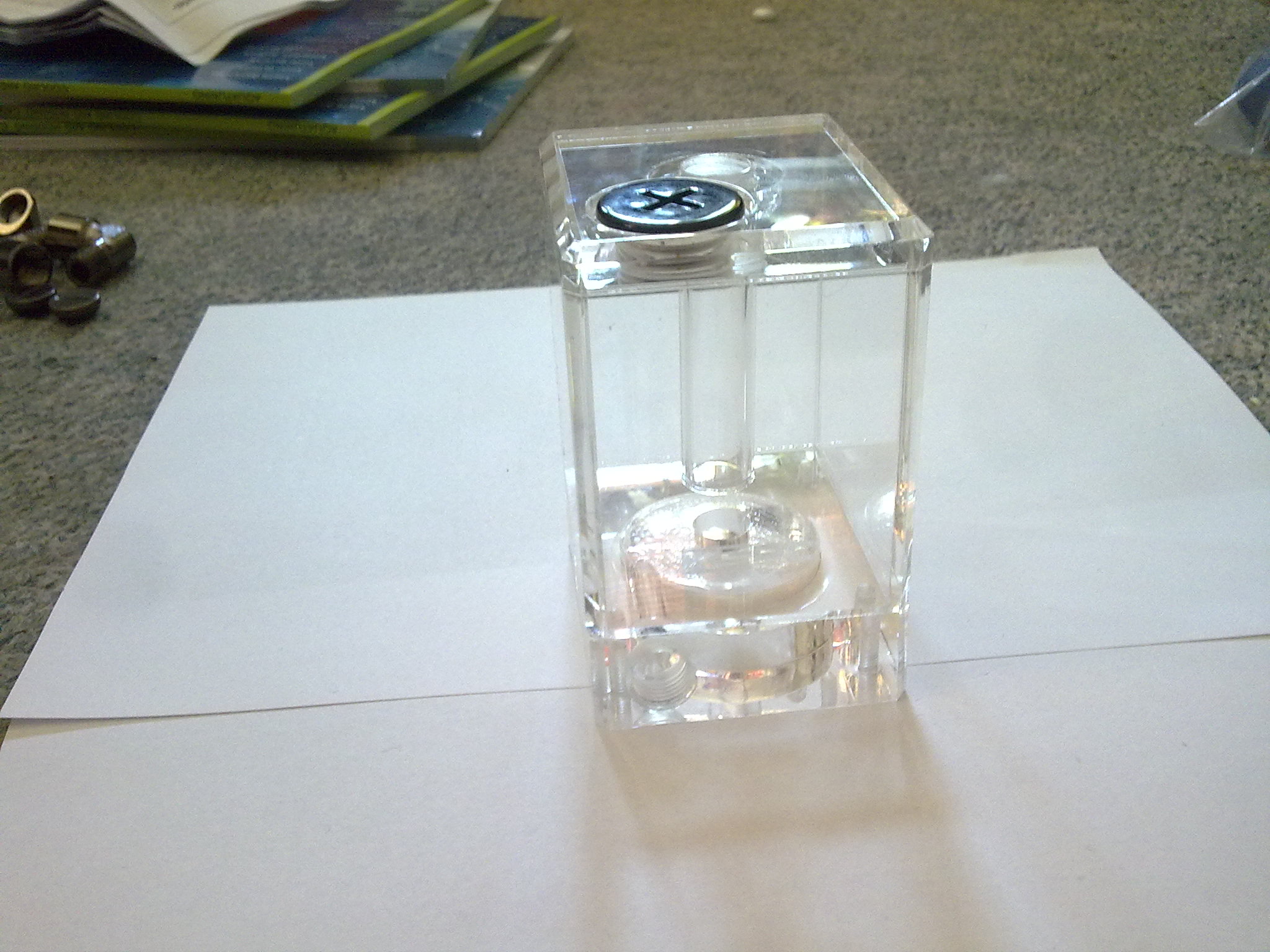

Pumpe og restop:

Ferdig montert!

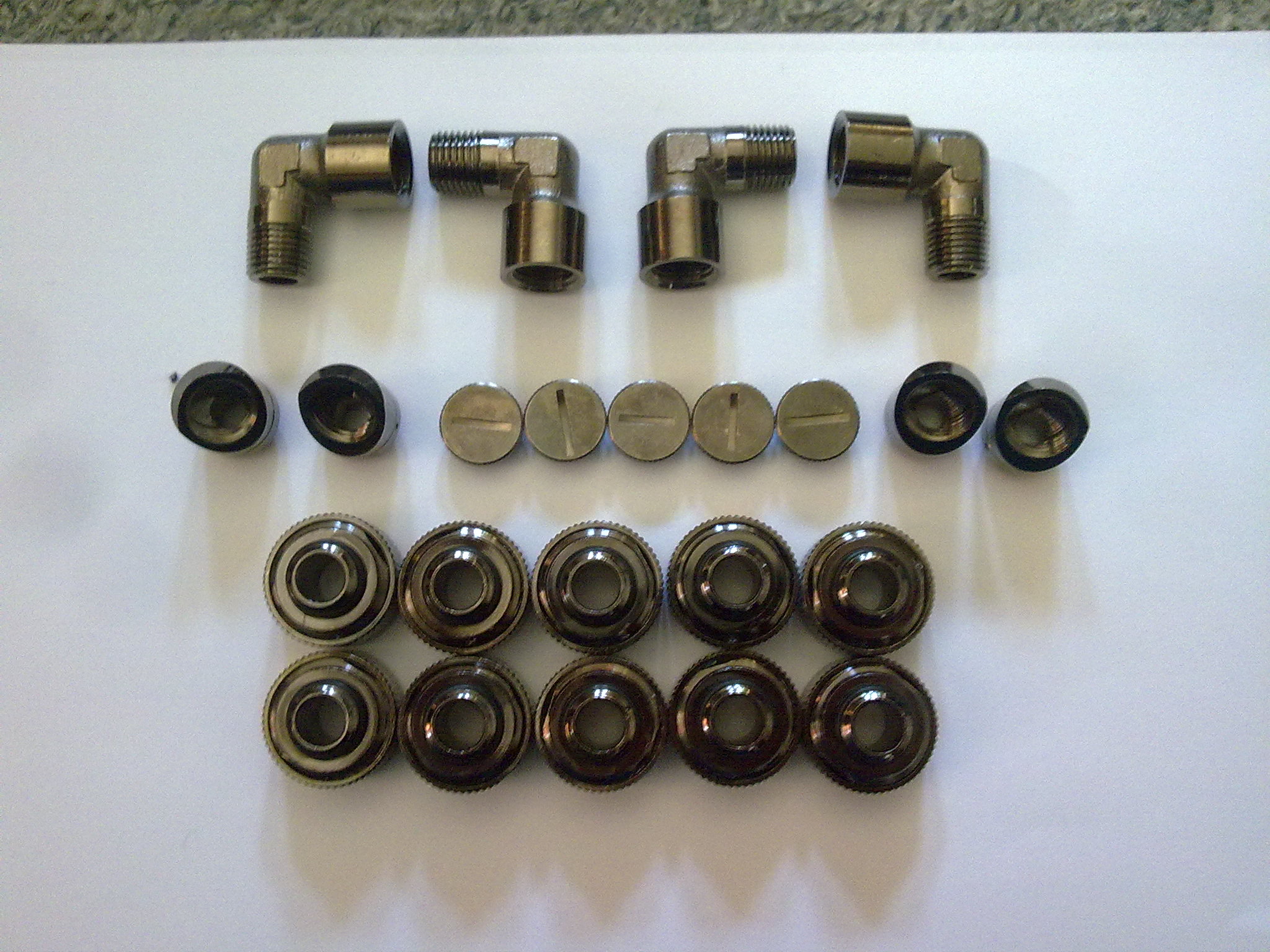

Nipler:

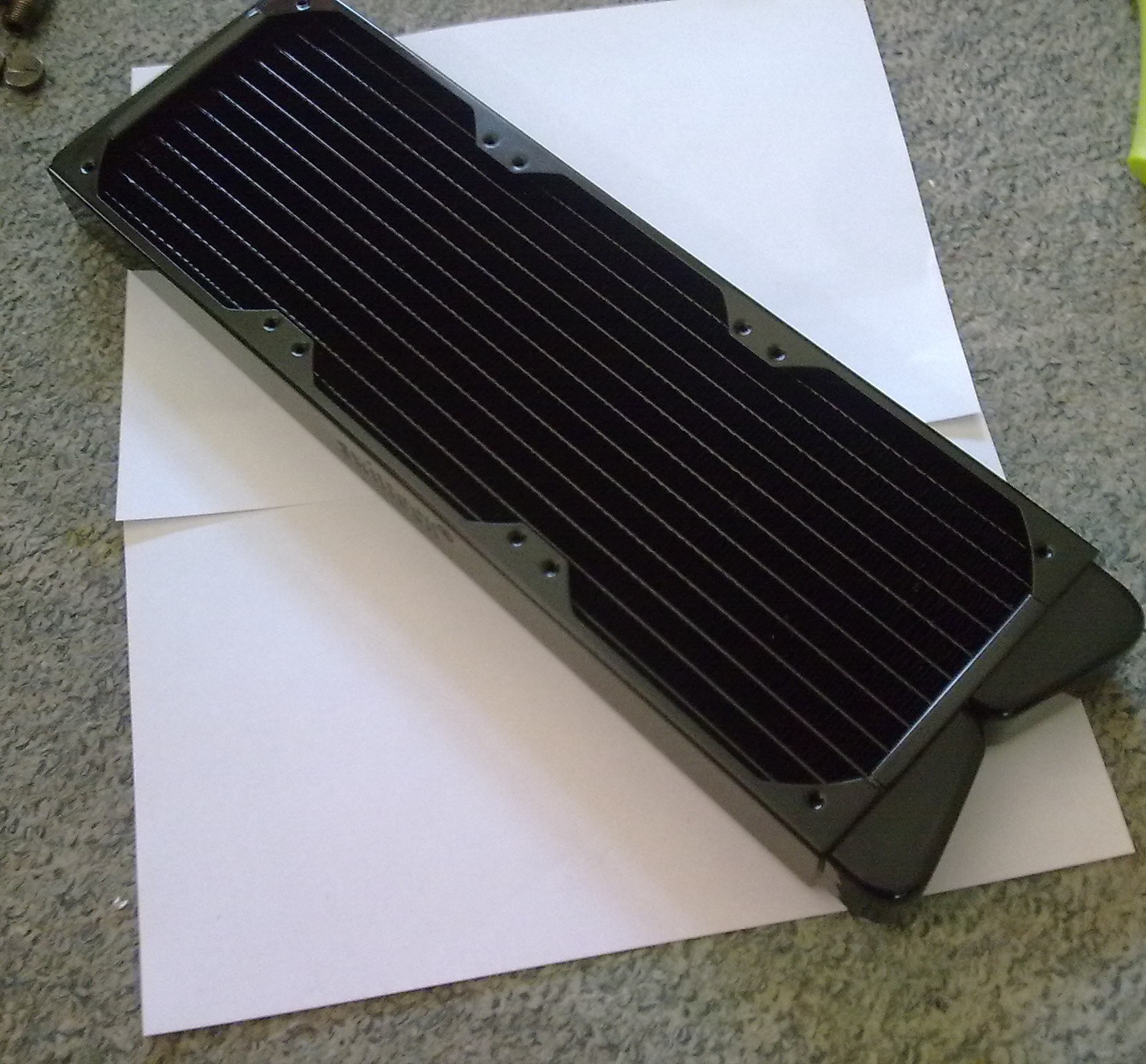

Radiator:

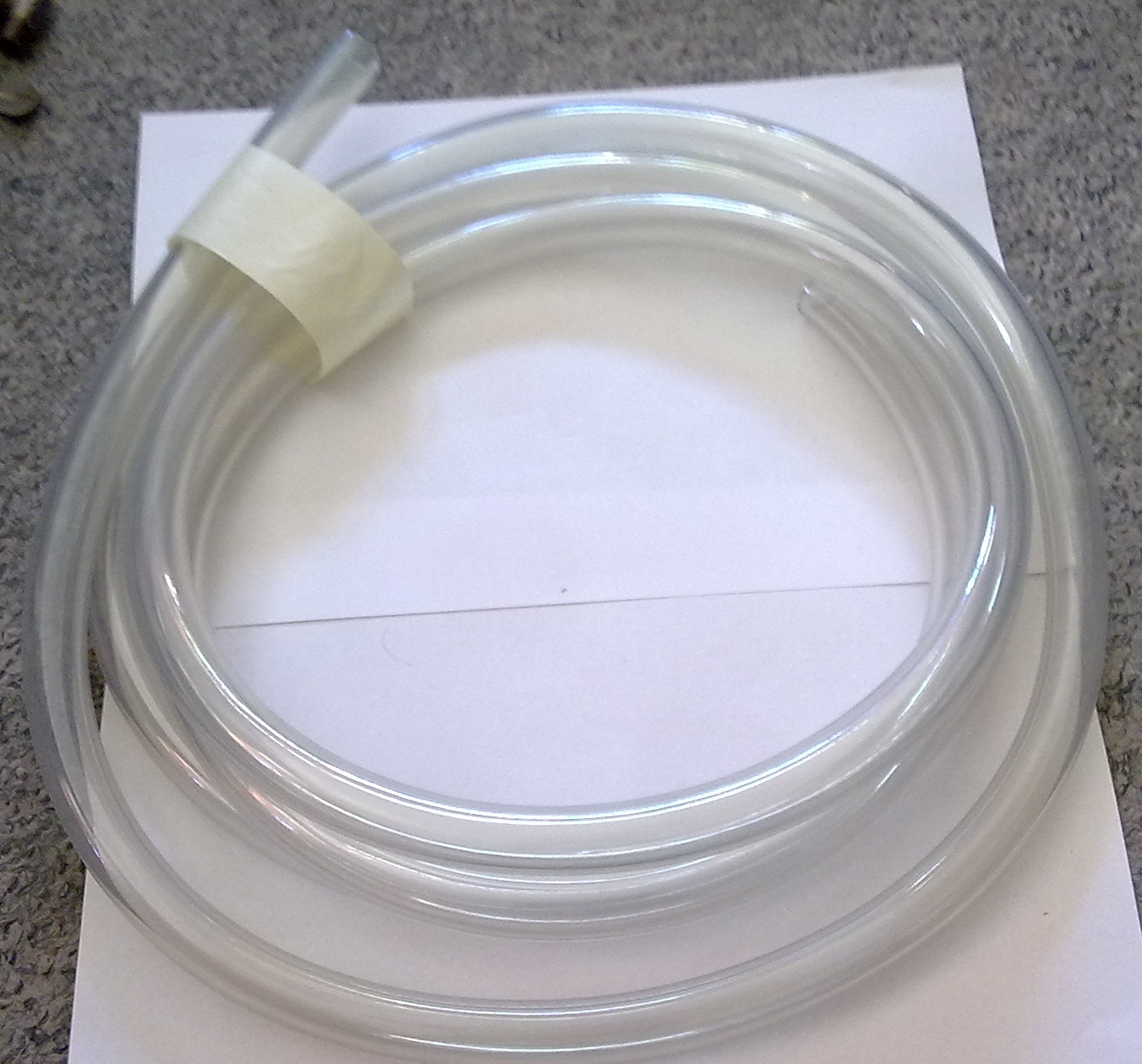

Slange:

T-skjorte:

Fikk totalt åtte t-skjorter som jeg har lovt å bruke på TG.

Så sere dere en med Aquatuning t-skjorte på TG er det nok meg!

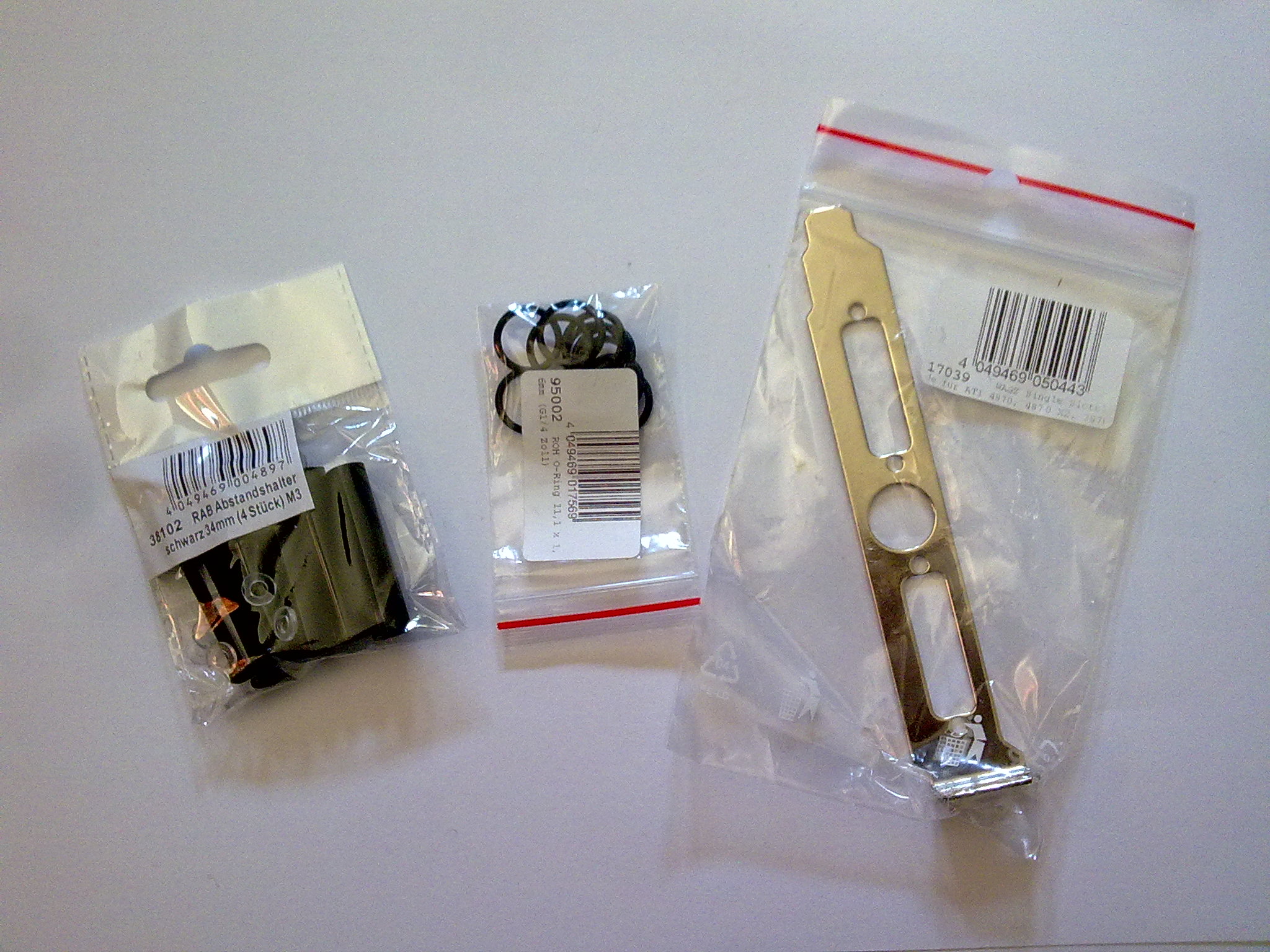

Diverse:

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

Endret 12. mars 2010 av mikkello

hokuspokus111 · 13. mars 2010

Oppdatering 5#

-Sleeving

-Montering av vannblokk til skjermkortet

Har sleevet litt småting i dag og montert blokka til skjermkortet.

Har også funnet ut at jeg må nesten ha radiatoren på toppen.

Jeg har avstandsskruer som jeg også vurderer å bruke.

Bilder:

Mamma dro dessverre med kamera mitt på fjellet, så måtte bruke mobilen. BEKLAGER!

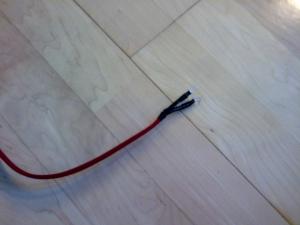

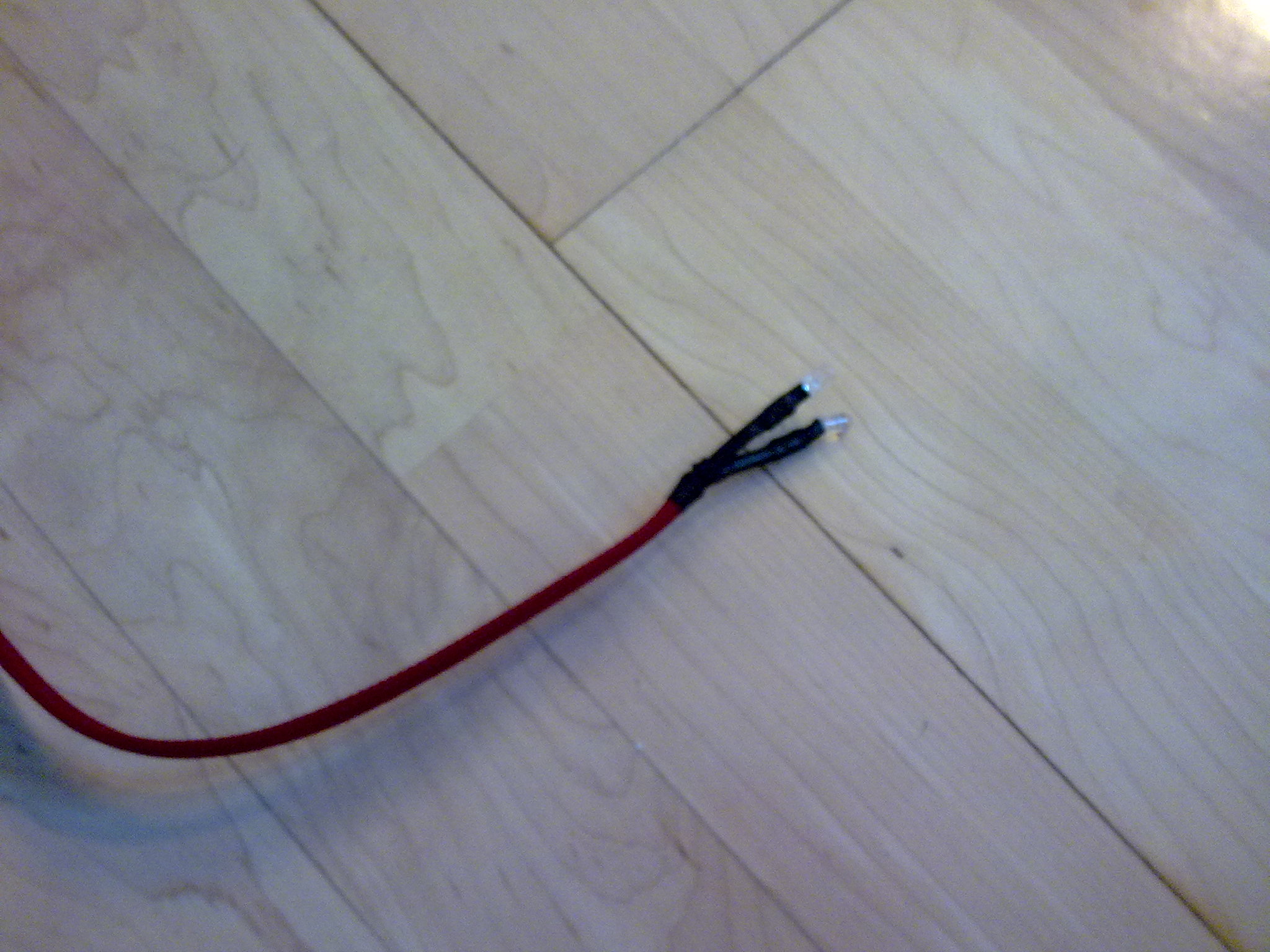

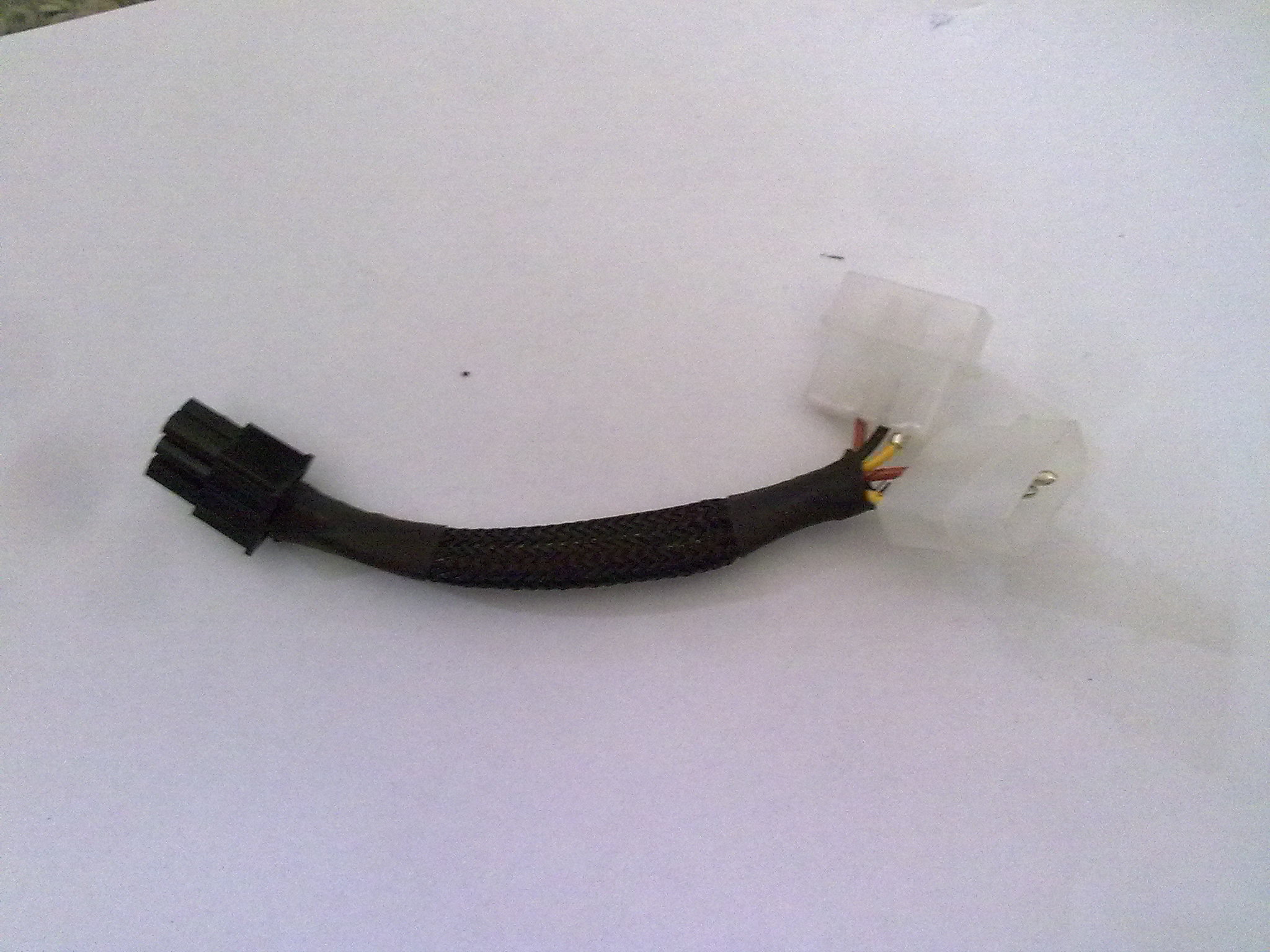

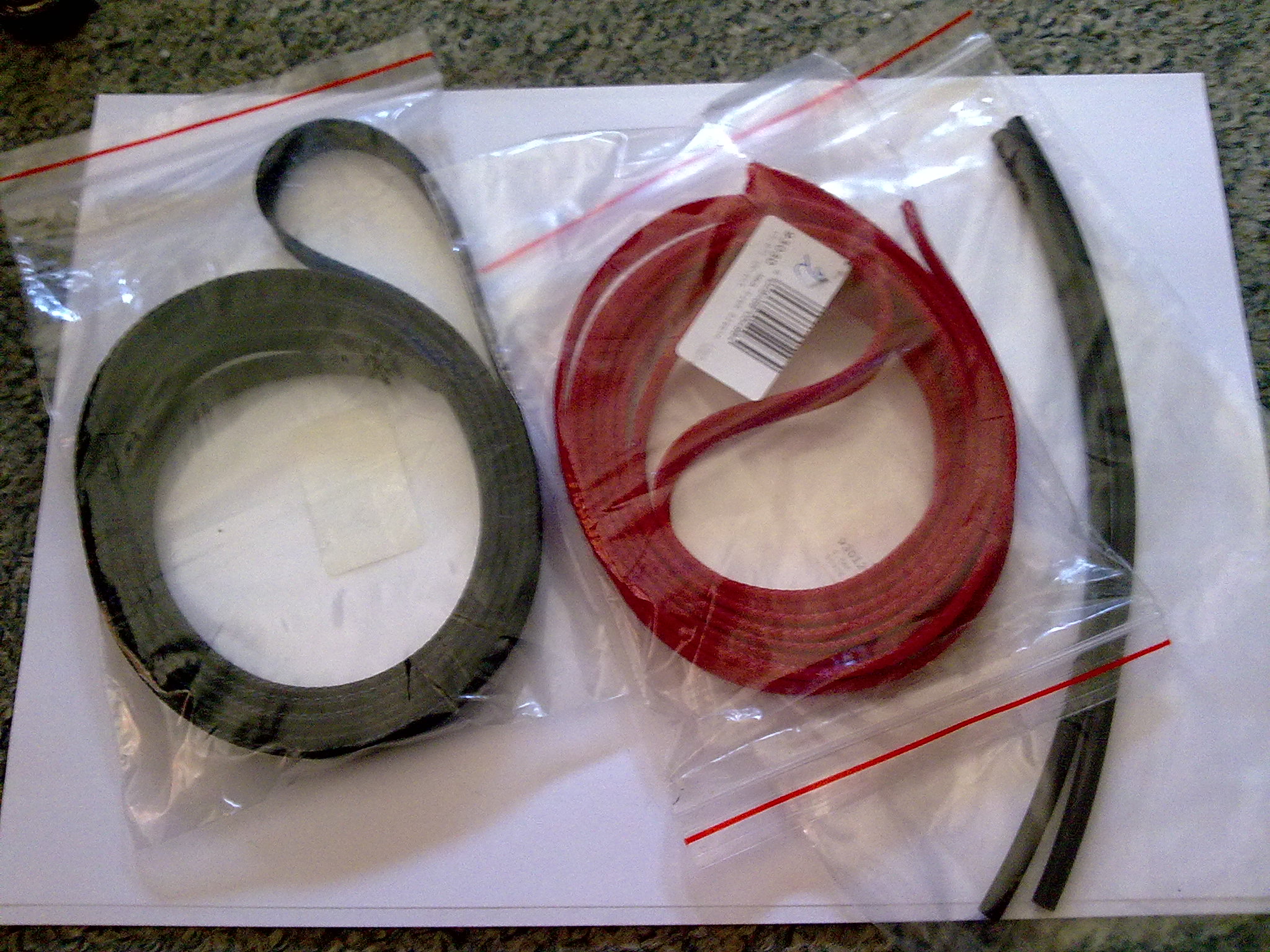

Sleeving:

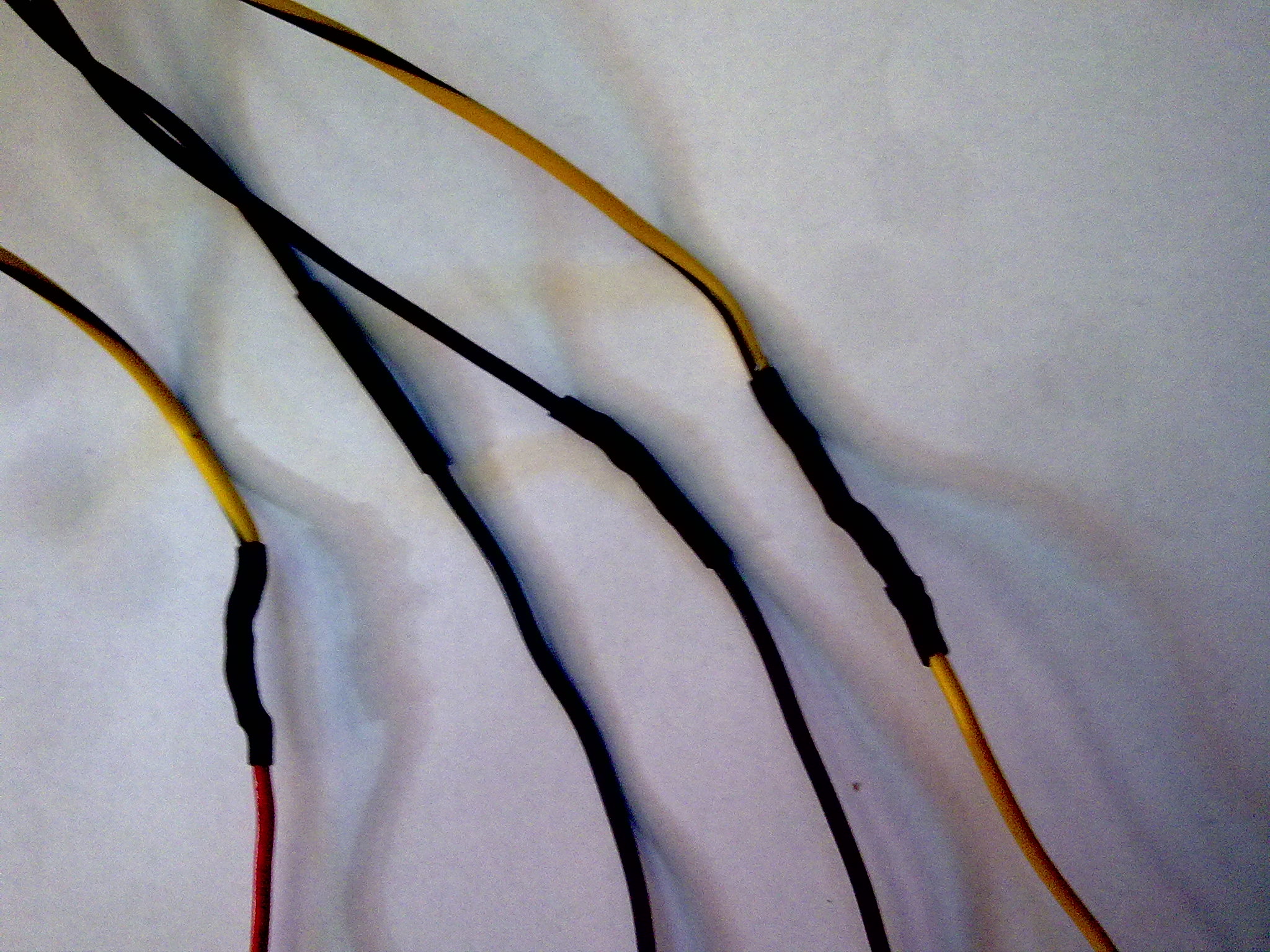

Satt på heatshrink på ledningene jeg hadde loddet tidligere (se tidligere oppdatering)

Sleevet diverse småting, skal ta resten når jeg får pakken fra chilledpc. (Se spoiler også)

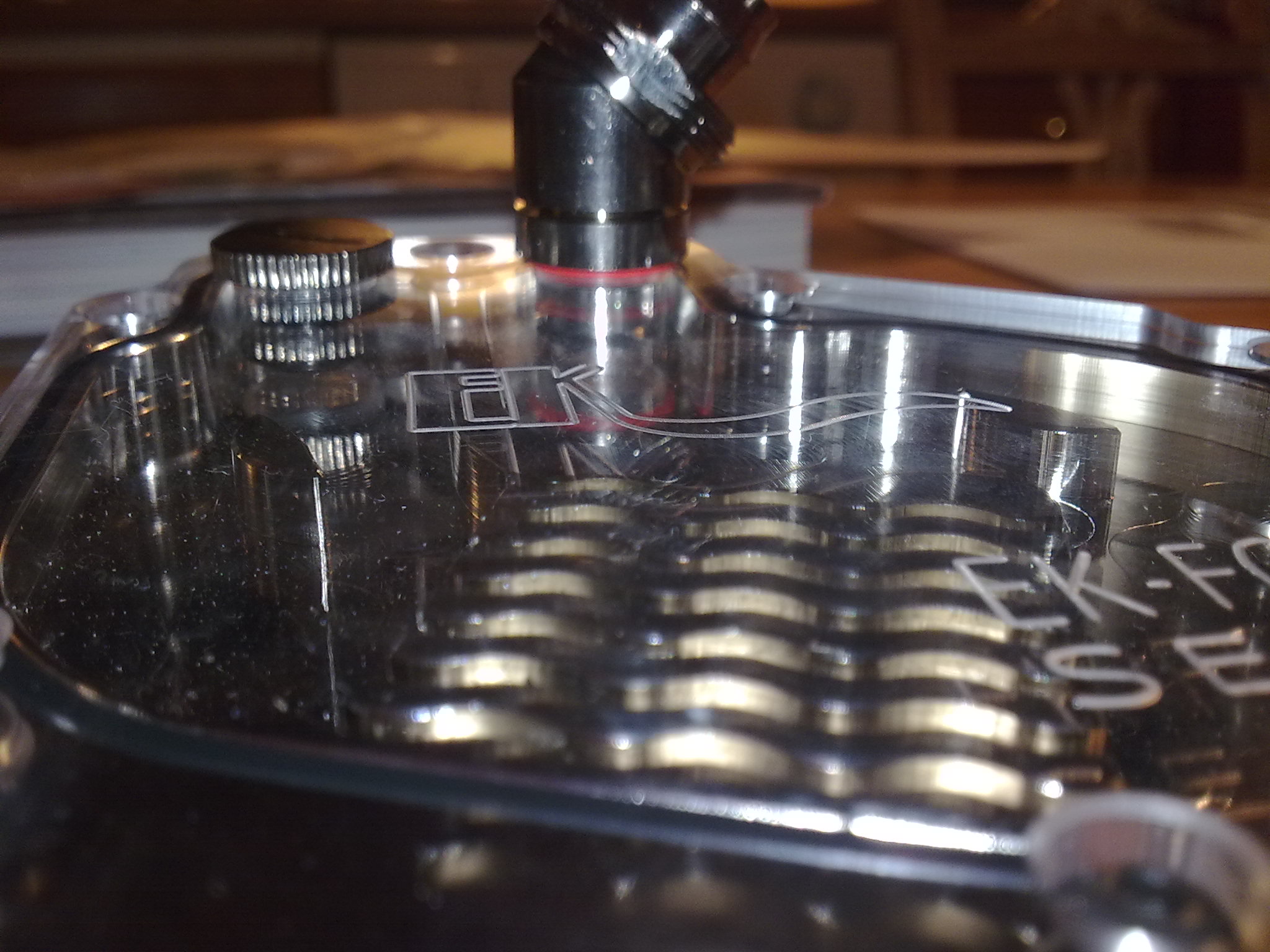

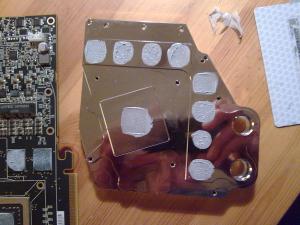

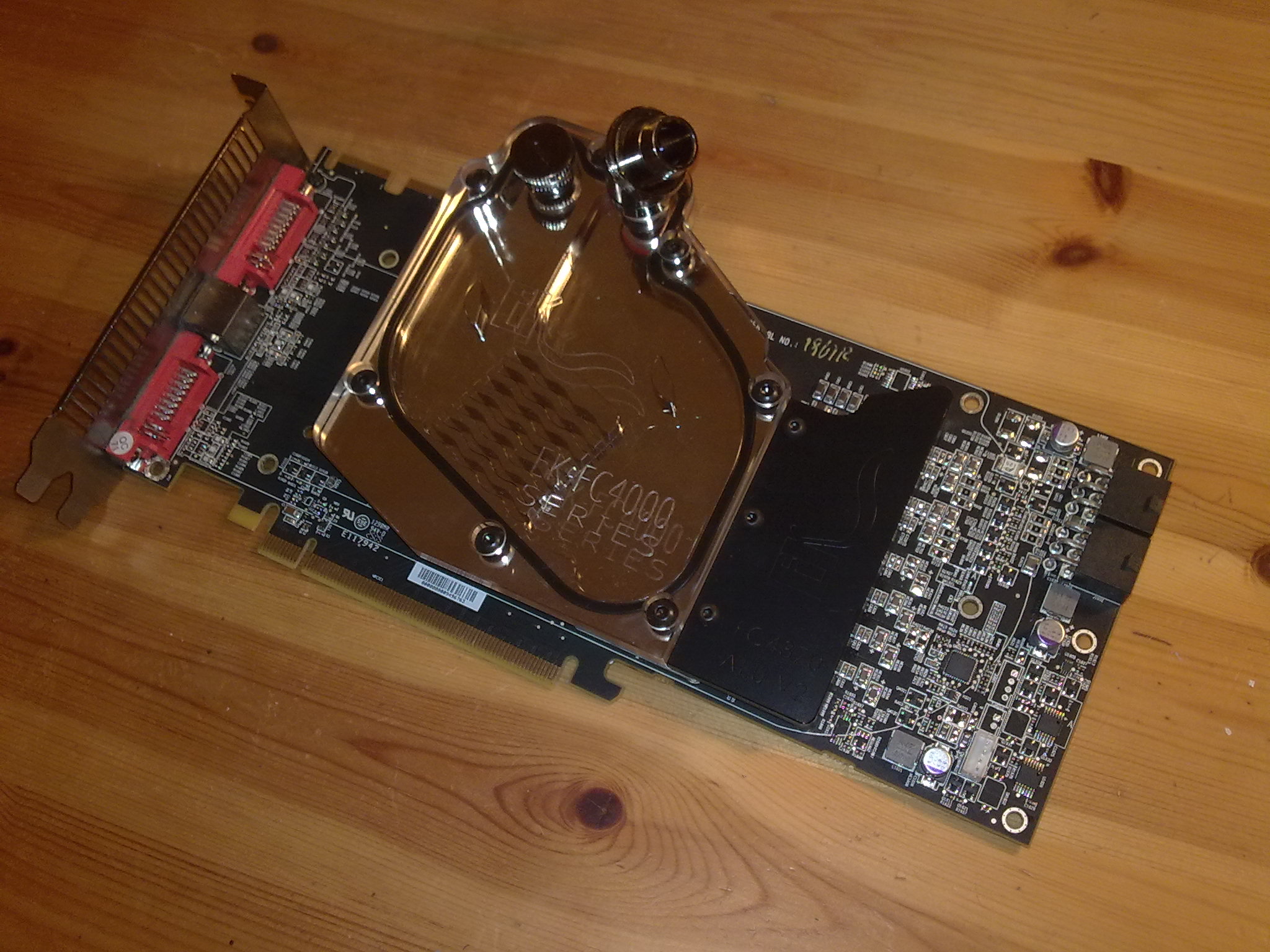

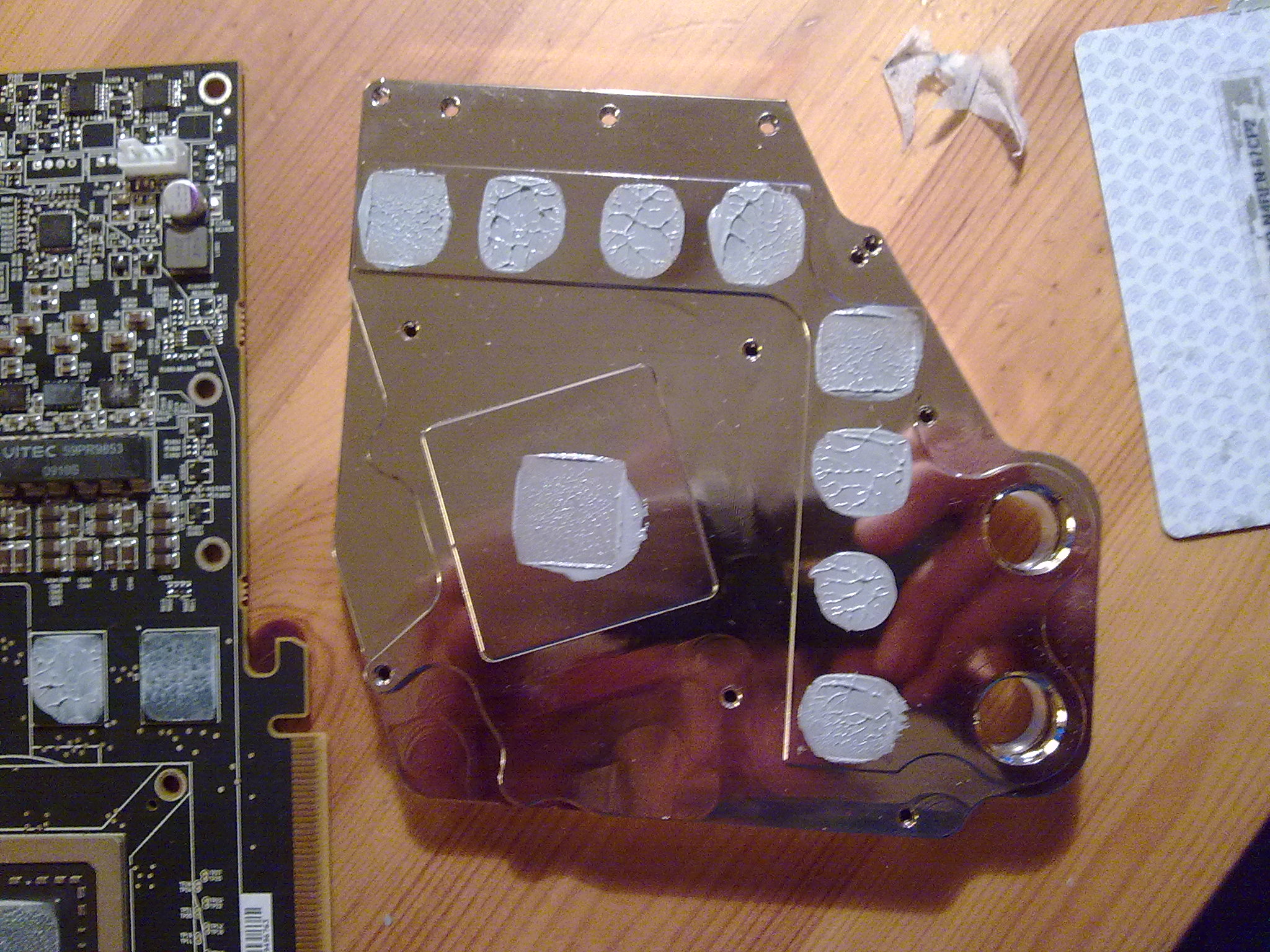

Montering av vannblokk:

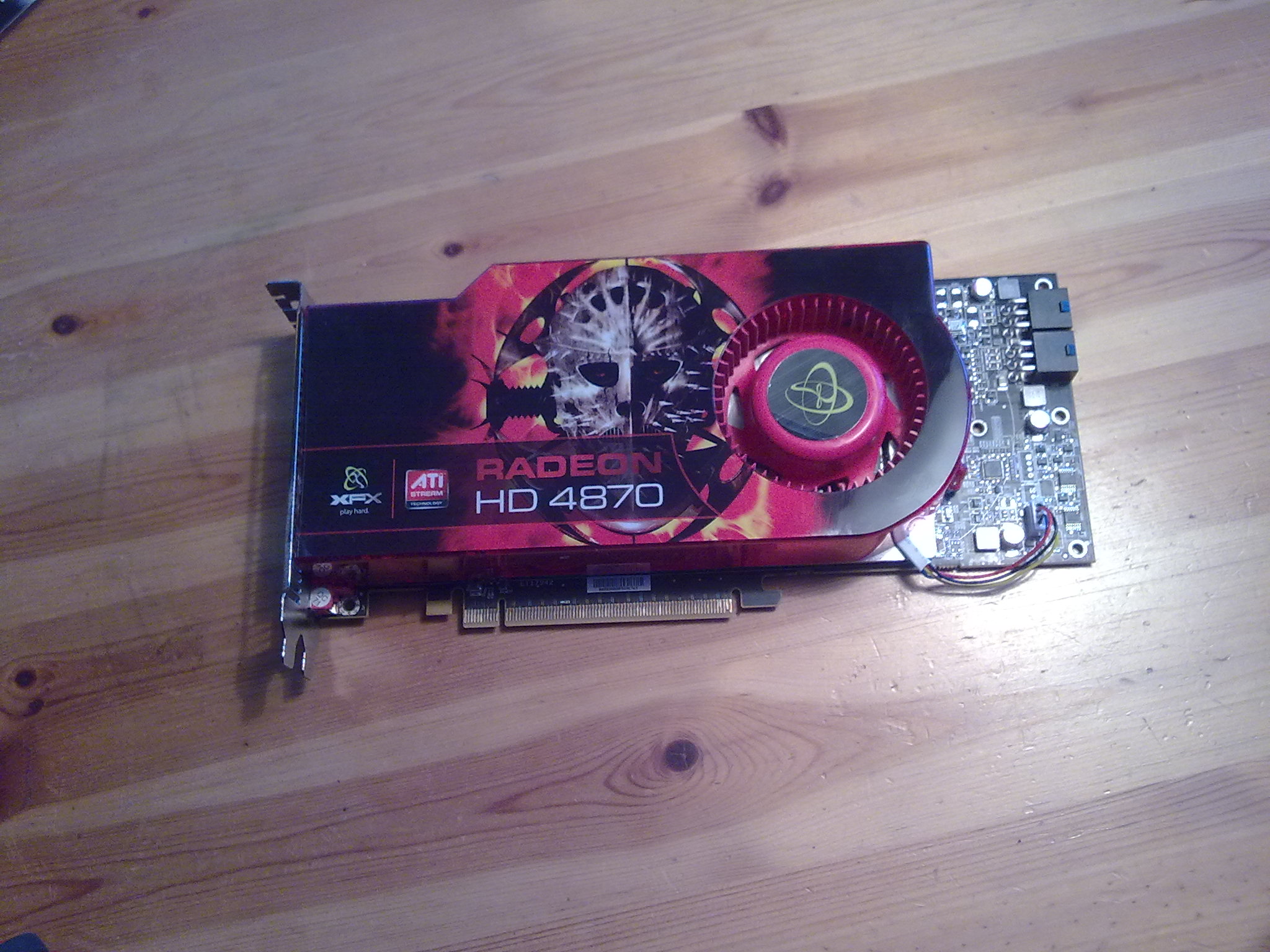

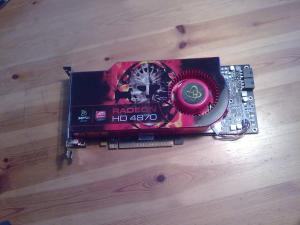

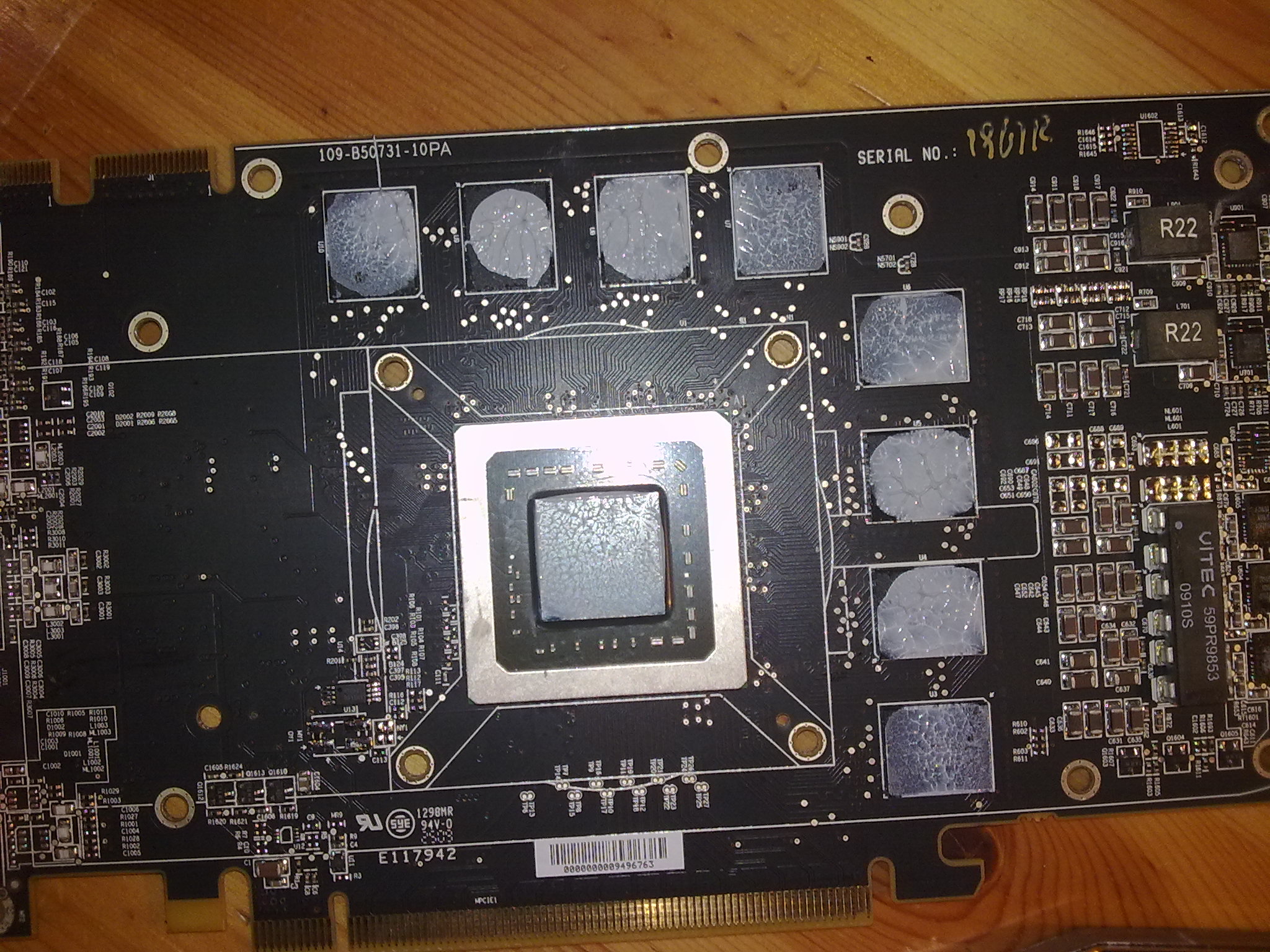

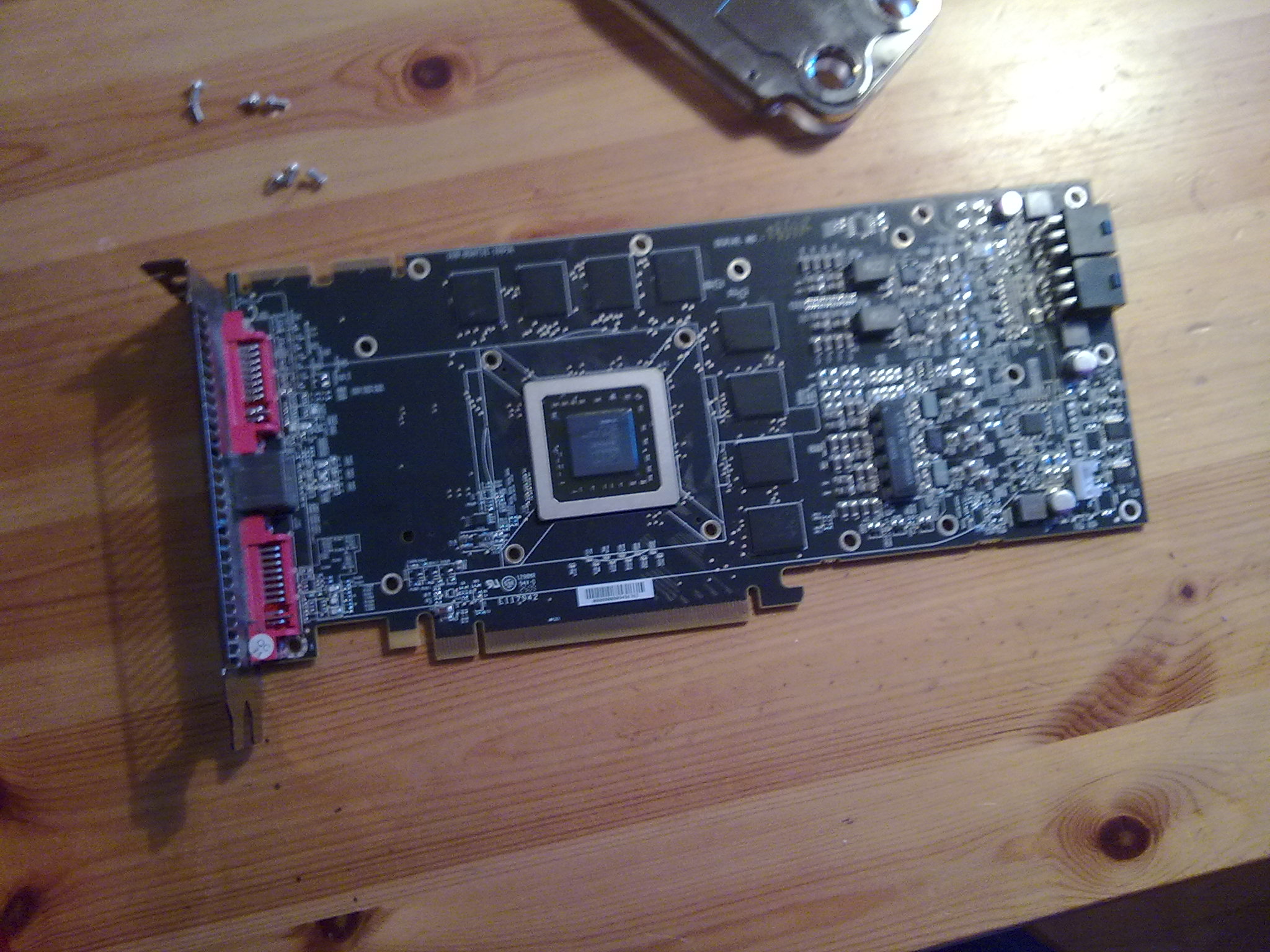

ATI HD 4870 under kniven

Måtte gjøre noen justeringer med mengde kjølepasta.

Ferdig!

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

Endret 13. mars 2010 av mikkello

hokuspokus111 · 14. mars 2010

Oppdatering 6#

-Montering av CPU-blokk, slanger og radiator

Festet radiatoren på toppen av kabinettet med strips (det synes ikke) fordi jeg ville ikke borre i toppen av kabinettet. Har også montert alt til vannkjølingen, slanger, blokker, pumpe/tank og nipler. Ble ganske fornøyd med utseende!

Nå mangler det bare fylling, lufting og leaktest.

Bilder:

Mamma dro som sagt dessverre med kamera mitt på fjellet, så måtte bruke mobilen. BEKLAGER!

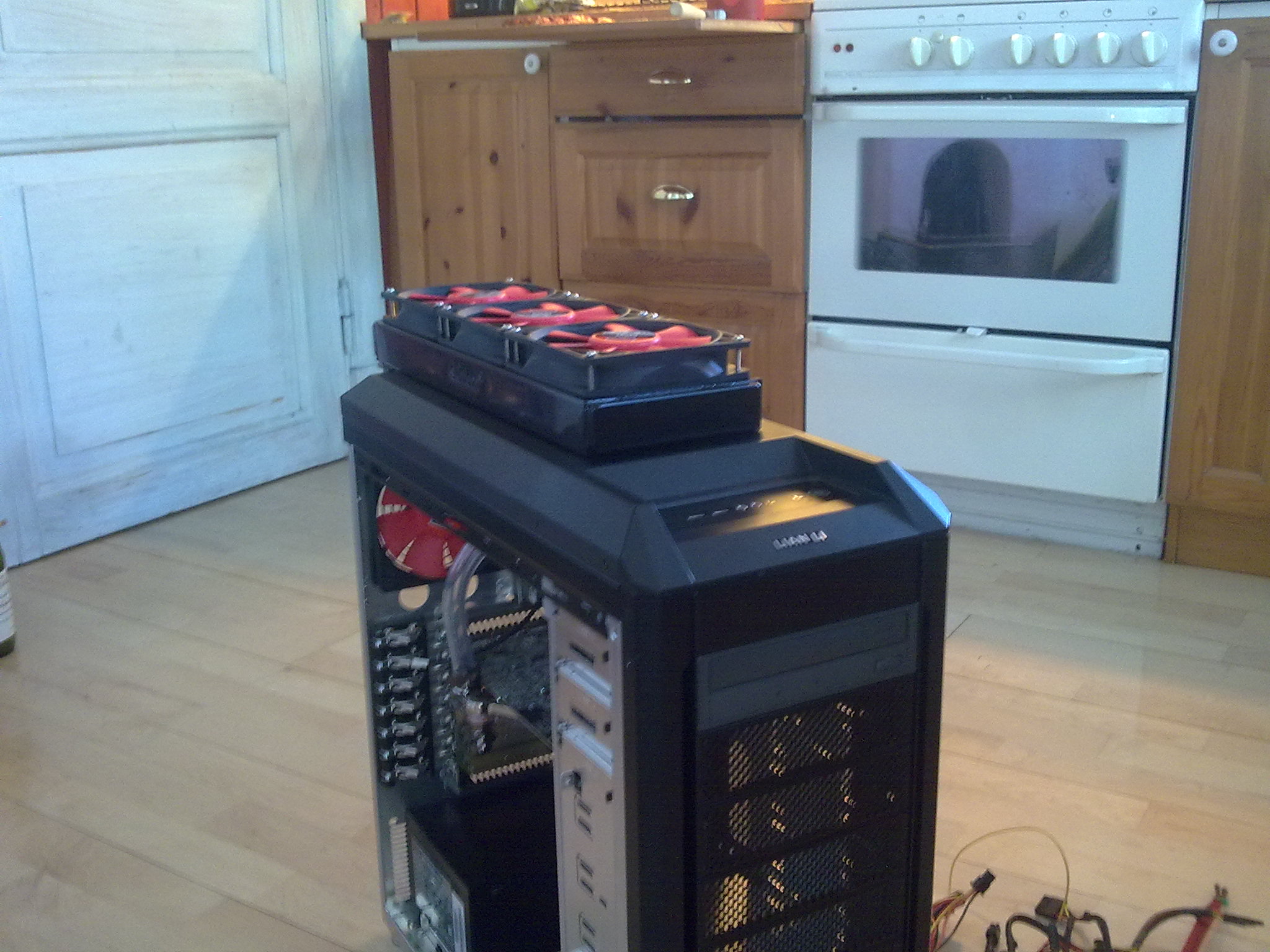

Radiator:

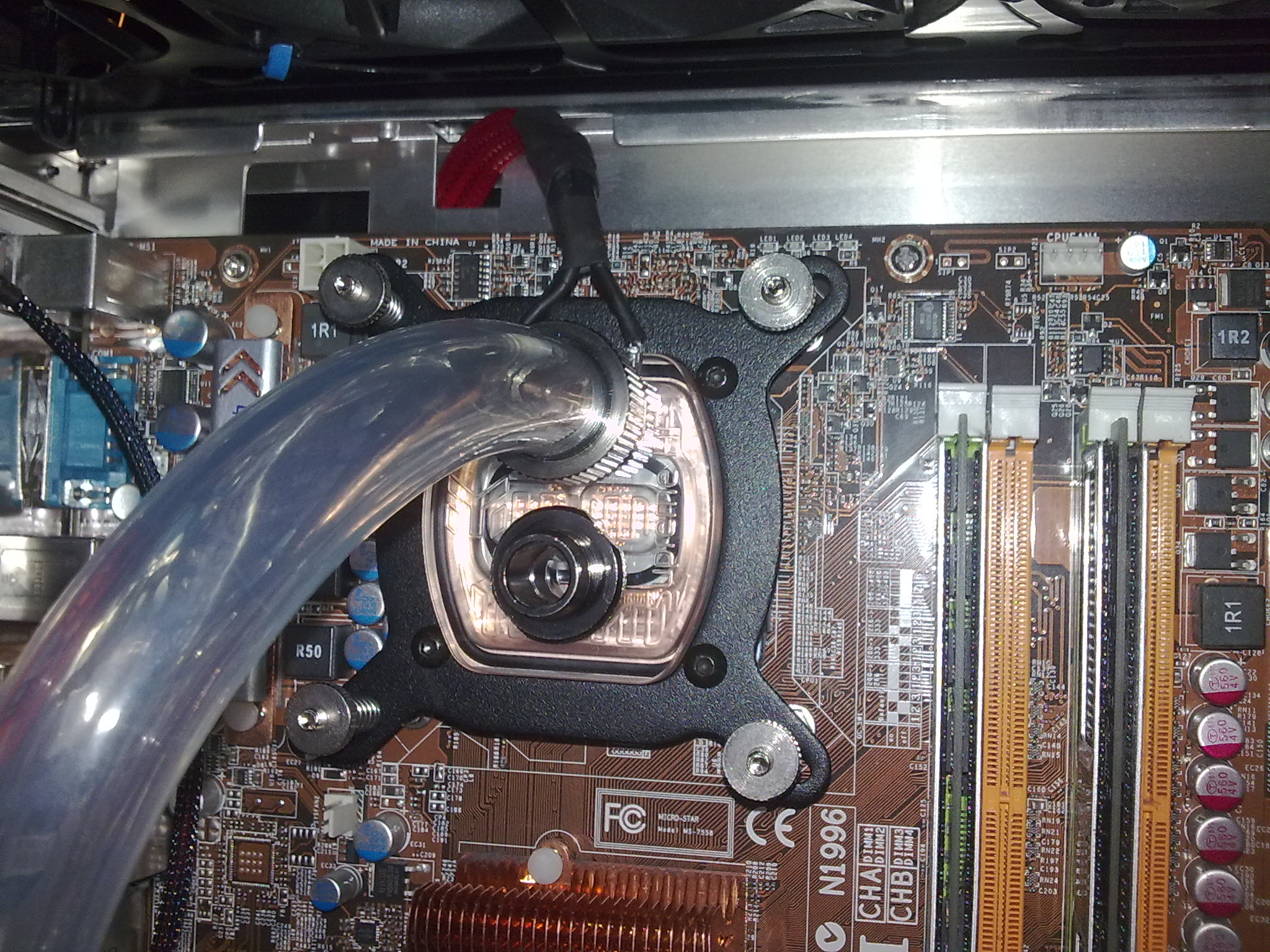

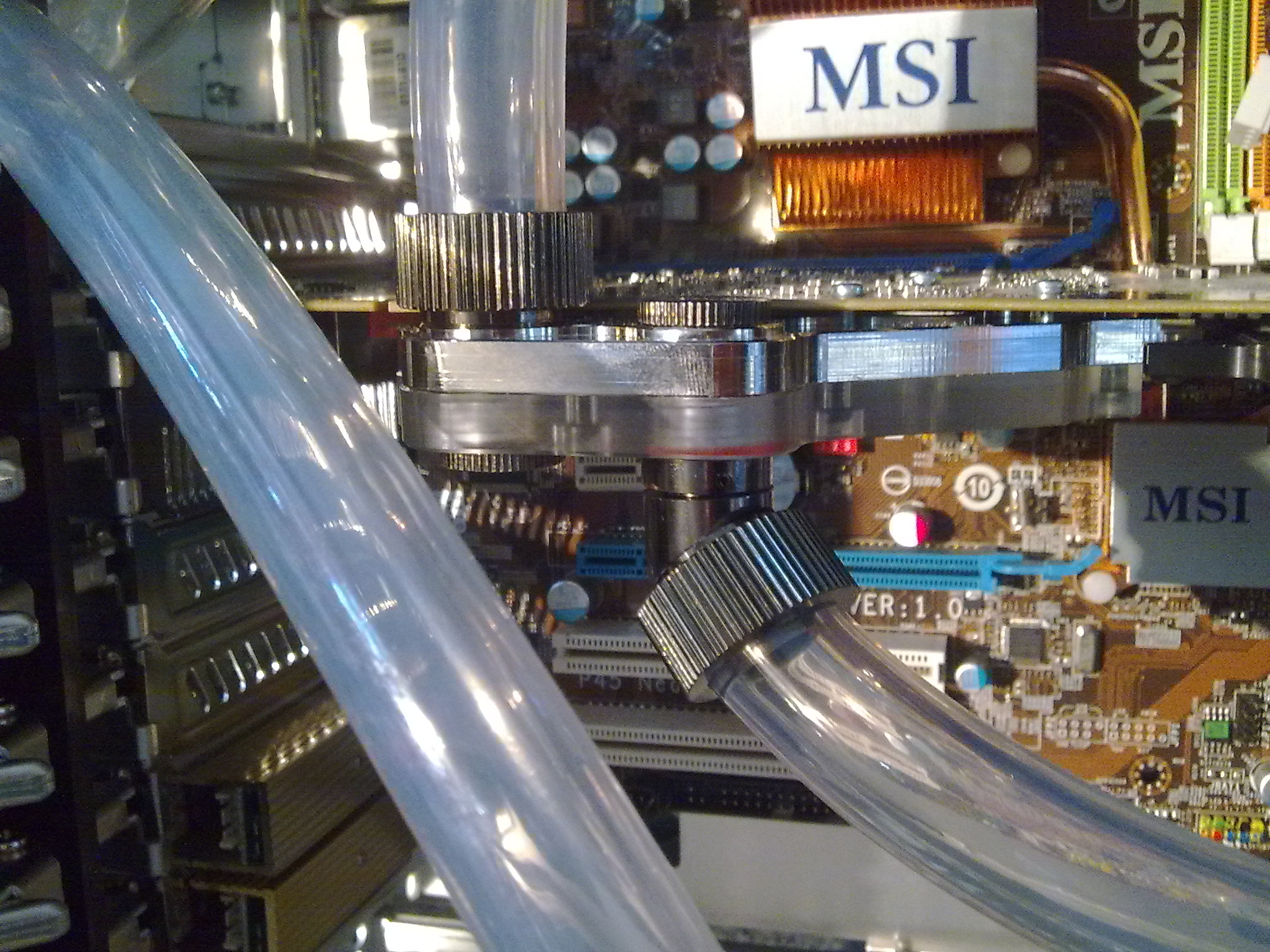

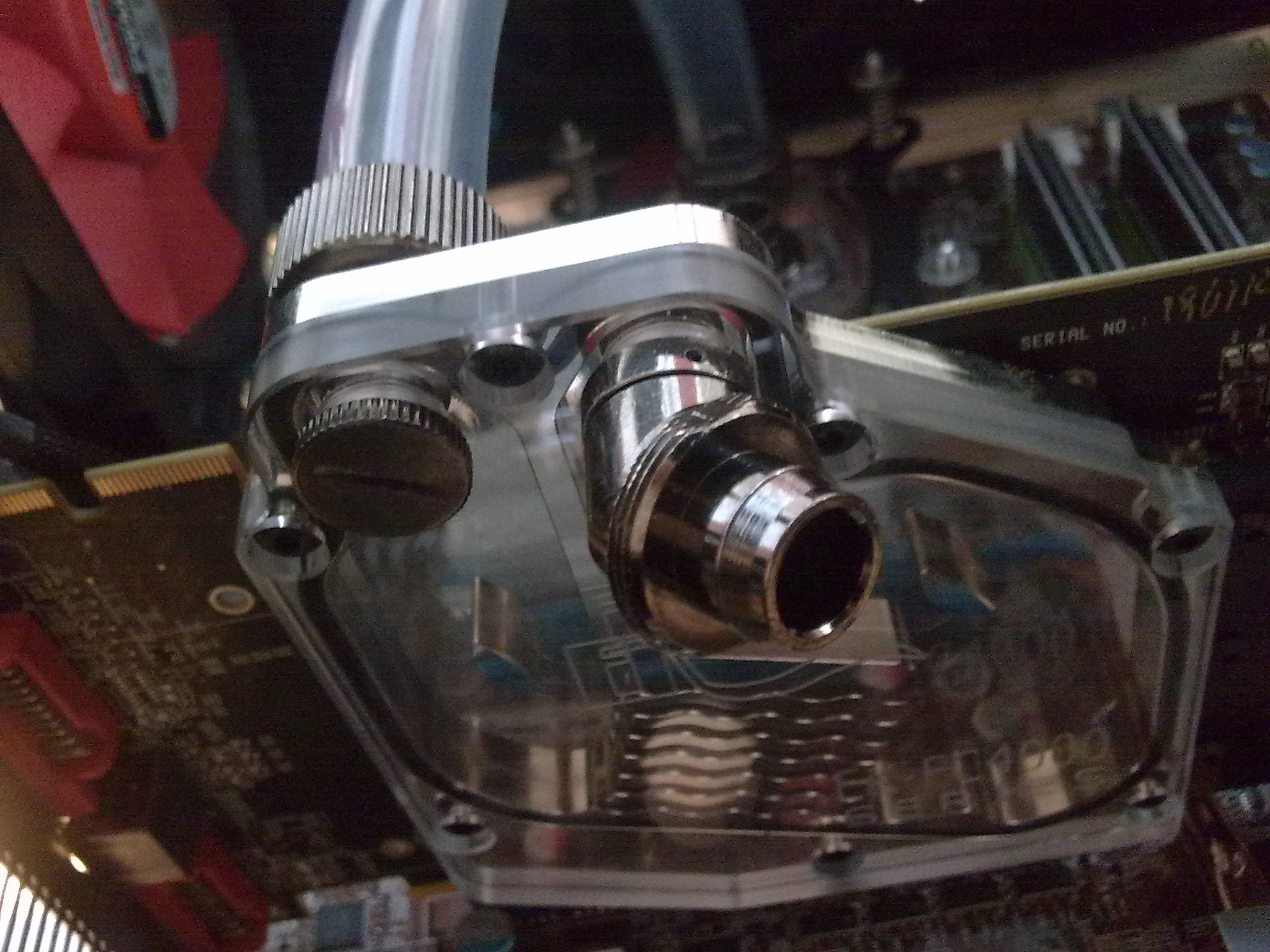

Blokker:

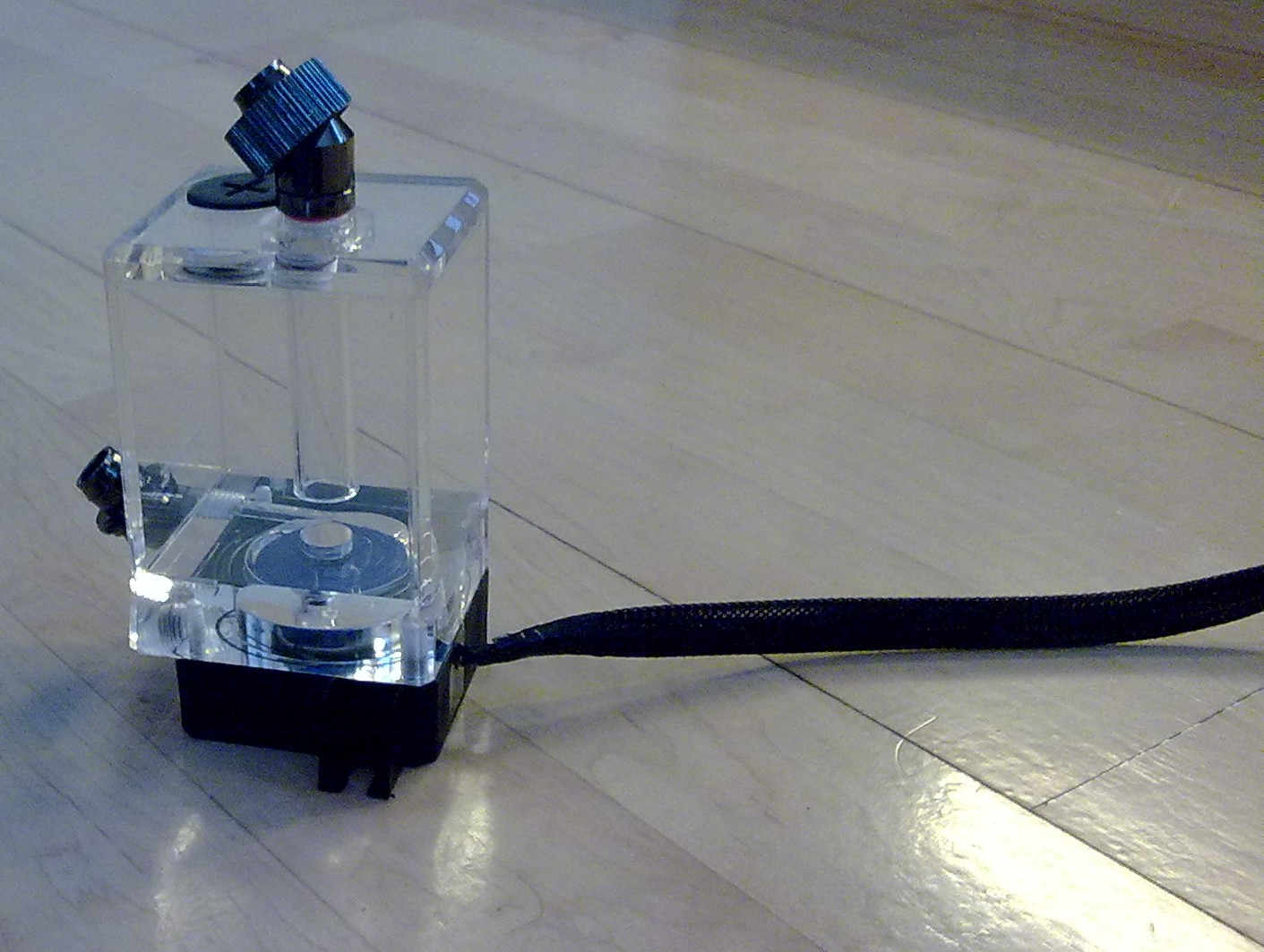

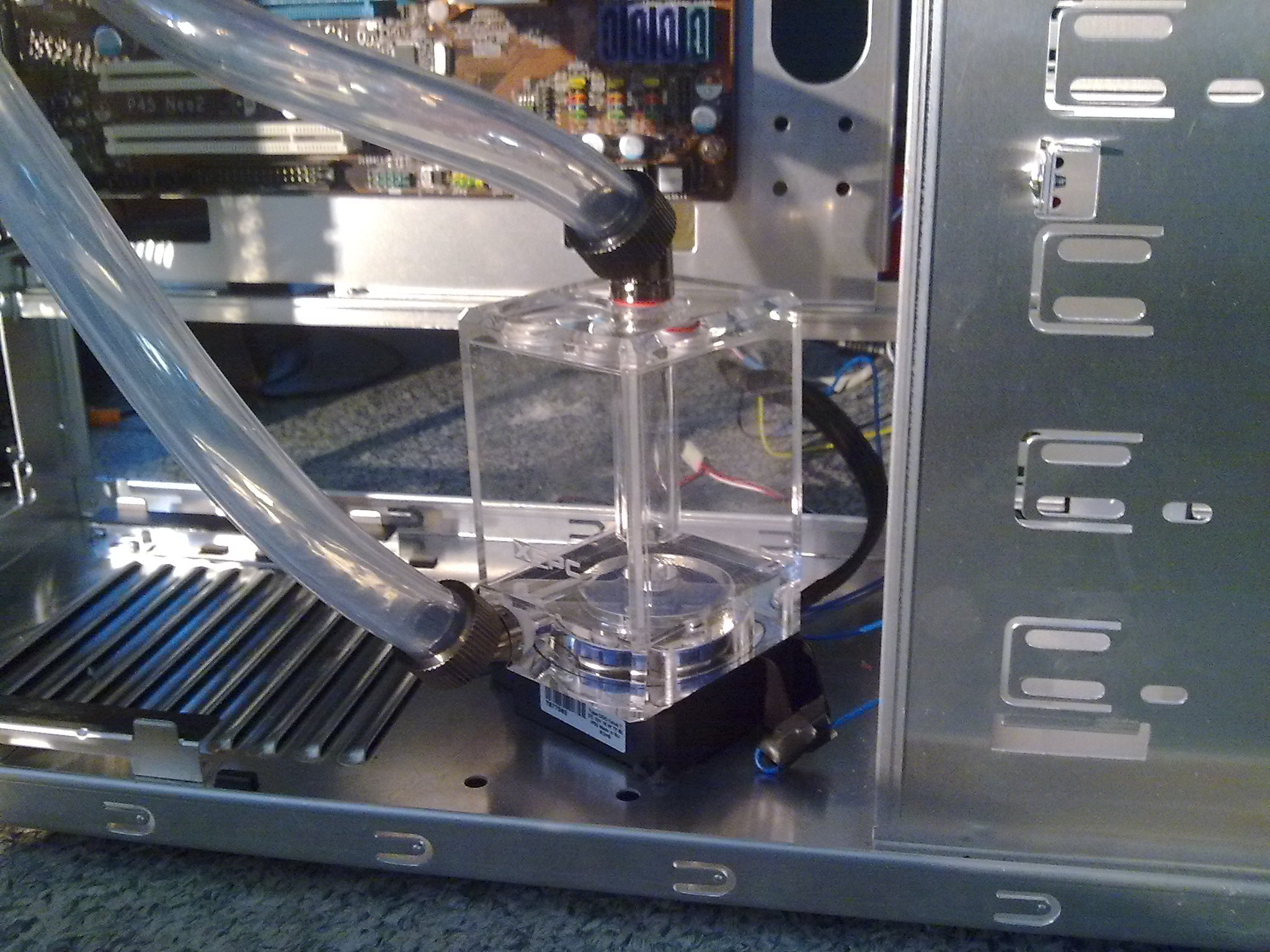

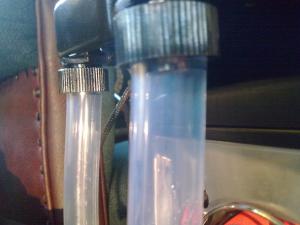

Tank og pumpe:

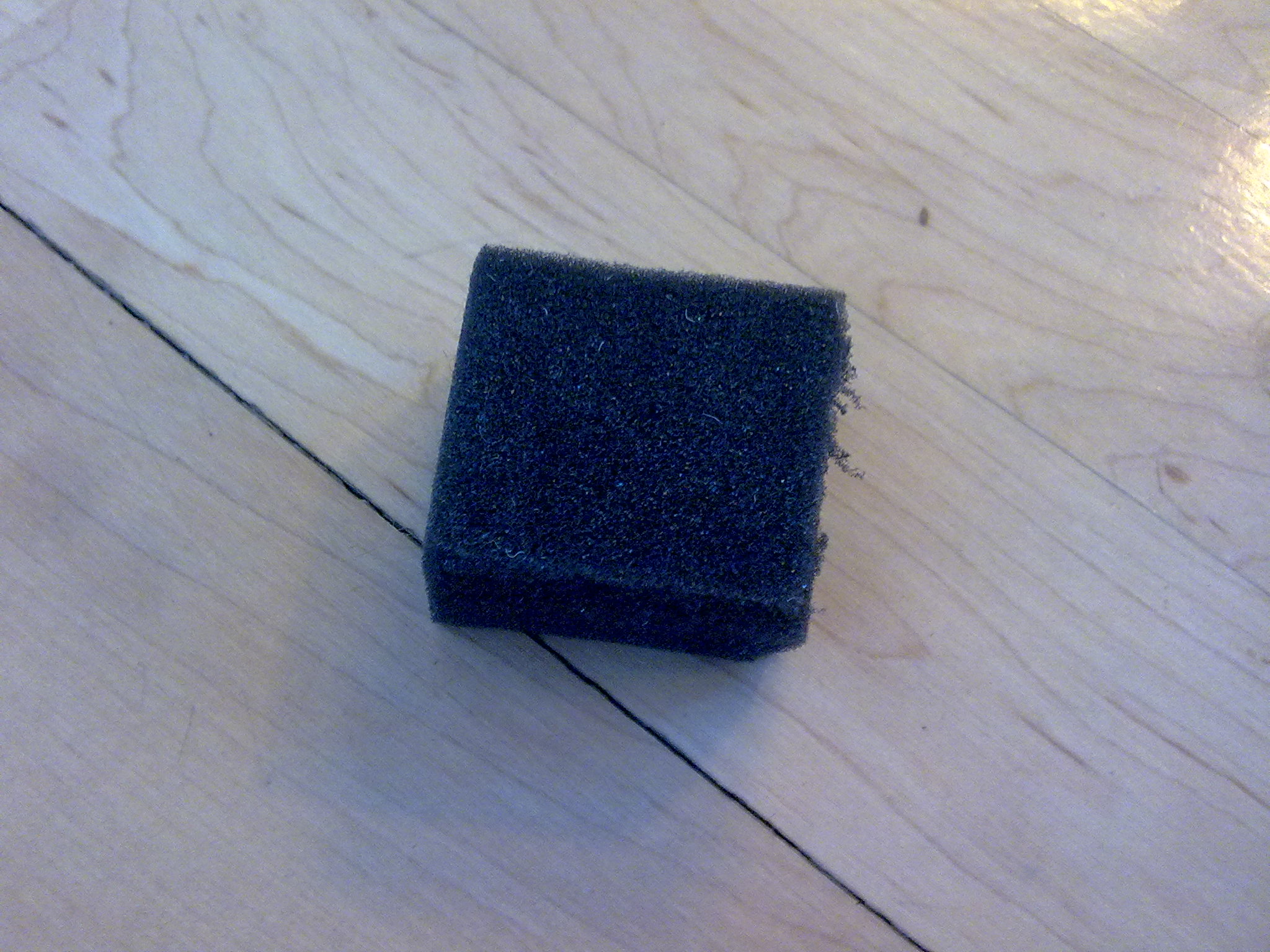

Vibrasjonsdemping til pumpa:

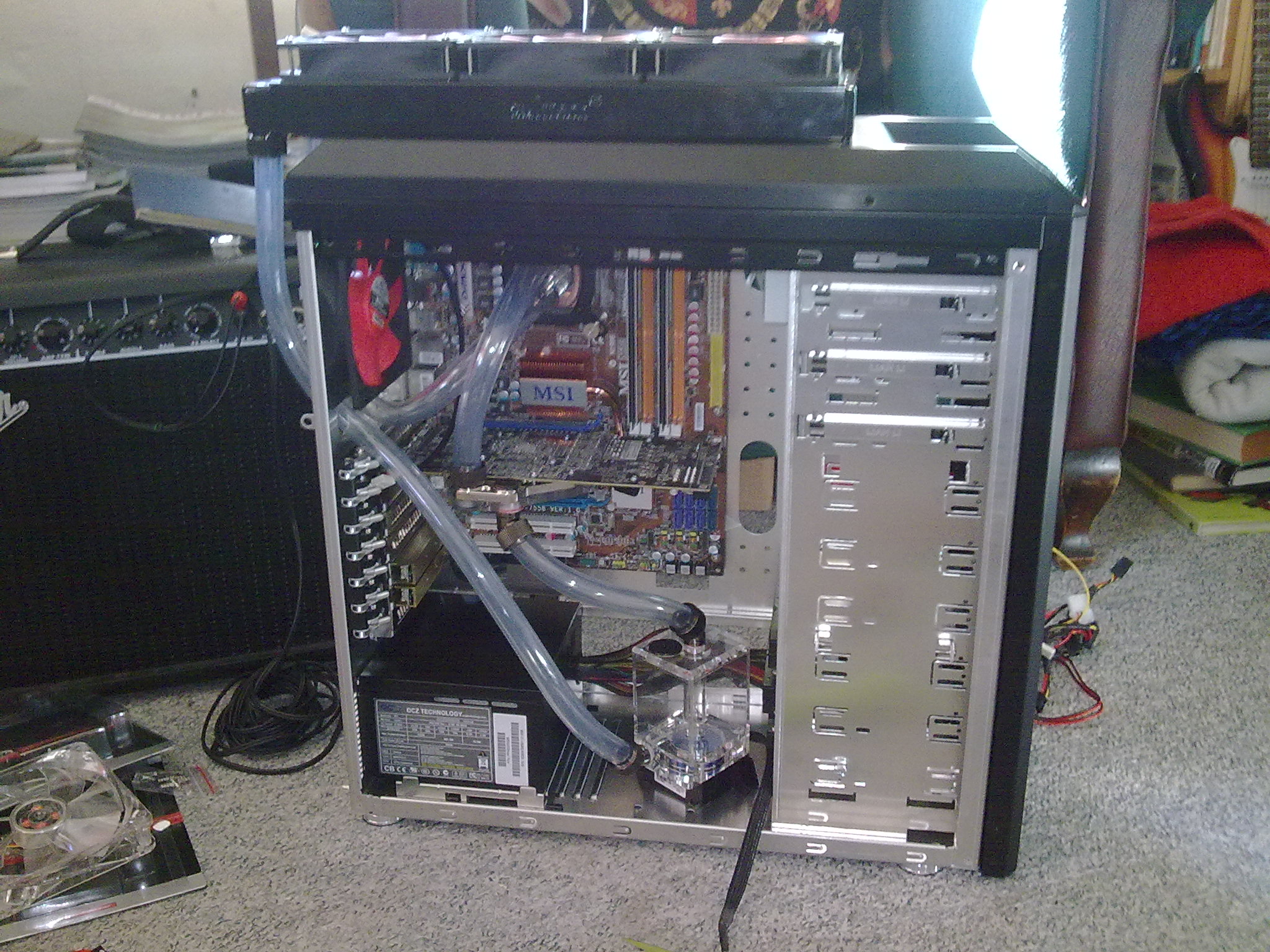

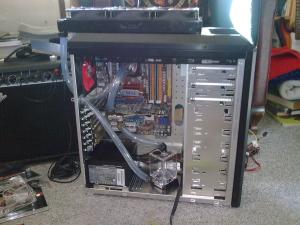

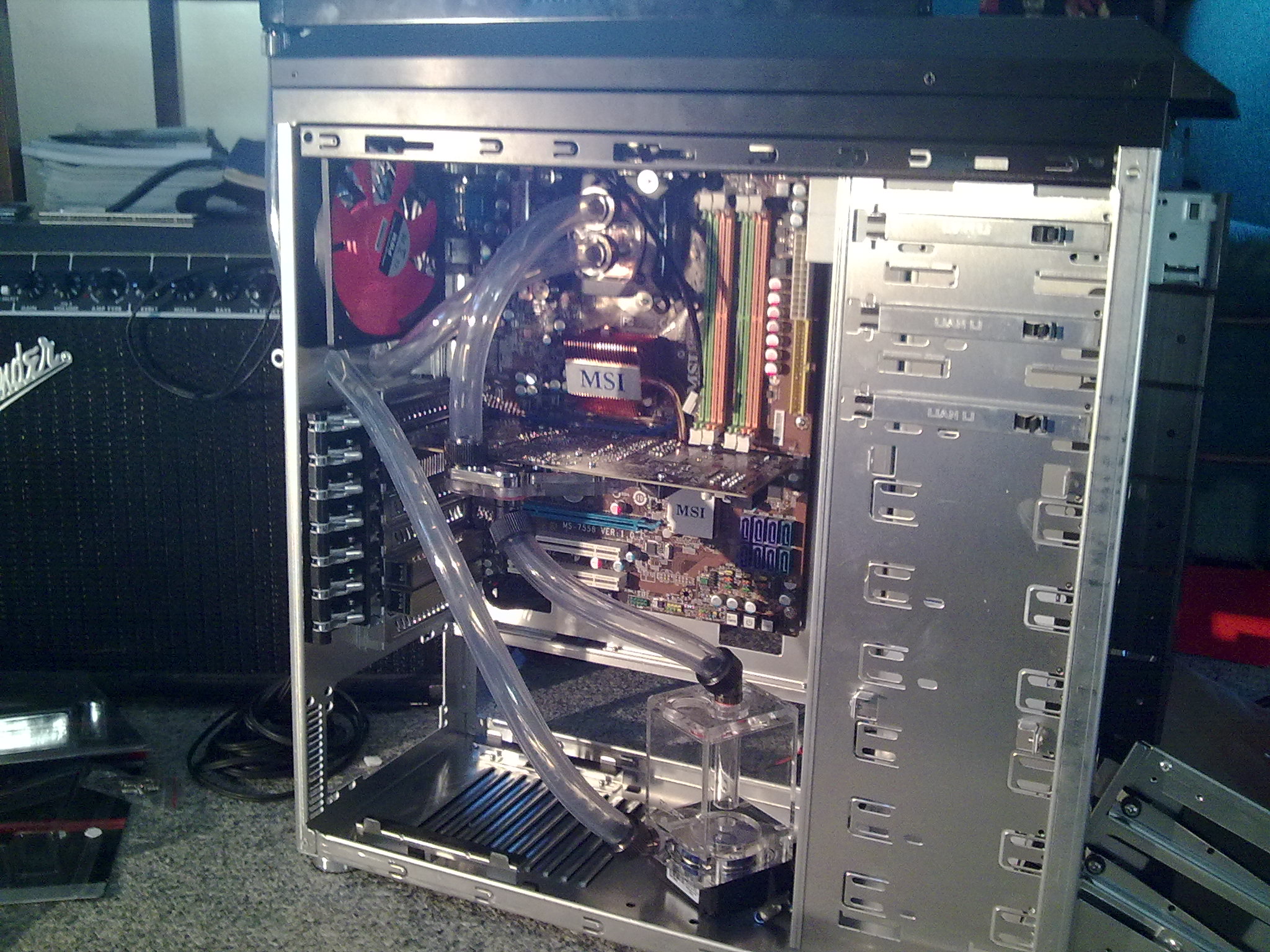

Alt montert ferdig:

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

hokuspokus111 · 19. mars 2010

Oppdatering 7#

-Vannkjølingen er fylt opp!

-Pakke fra Netshop

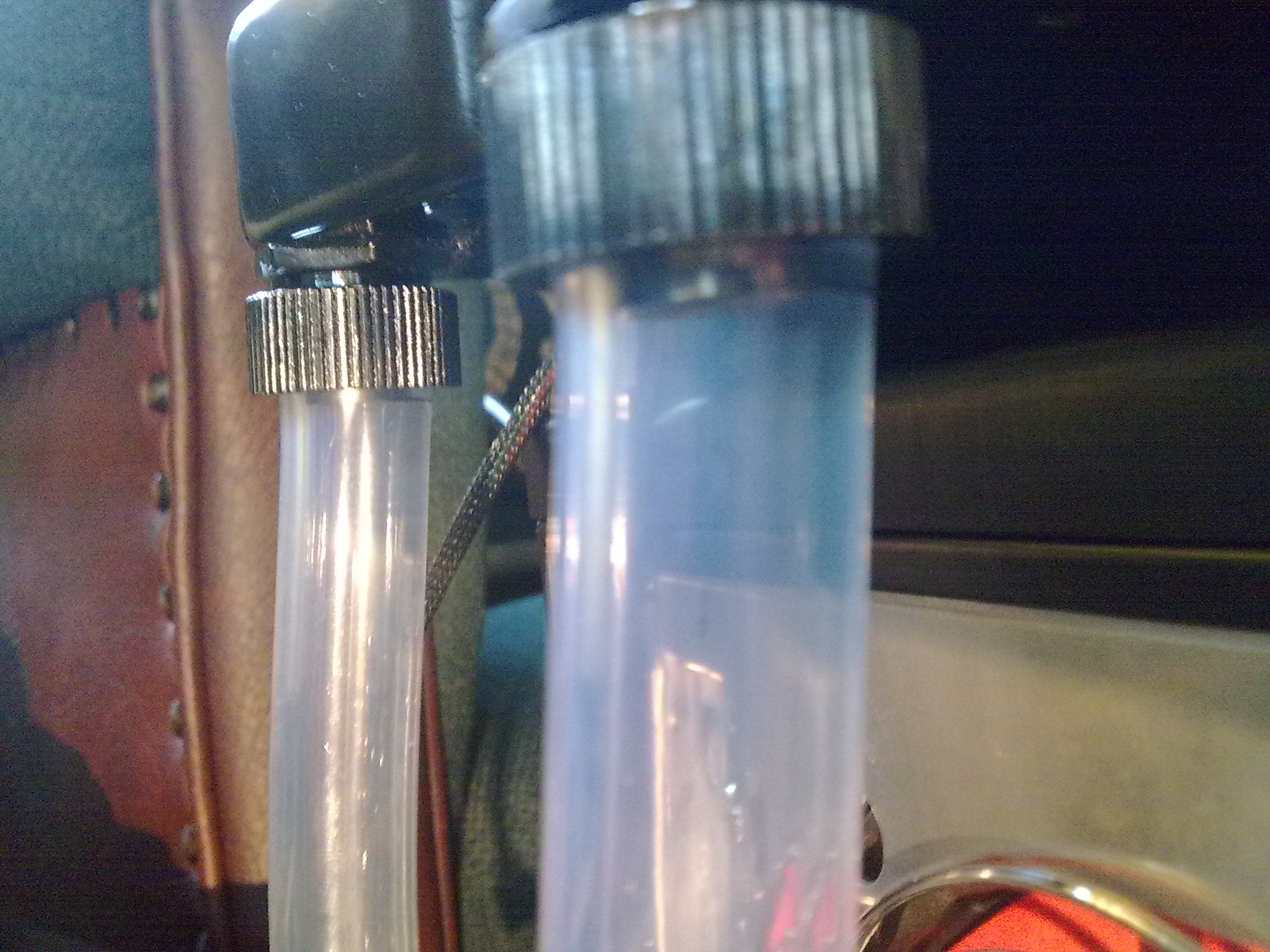

Hadde store problemer med å fikse en lekasje fra niplene i radiatoren, viste seg at o-ringene på nippelen ikke fikk kontakt med radiatoren. Stakk så opp på nærmeste rørleggerbutikk, men de klarte selvfølgelig å gi meg feil. Så måtte opp igjen, de sa ikke beklager en gang! Fikk til slutt et par som passet da. Har kjørt leak-test i snart 10-15 timer og det er forhåpentligvis tett en stund til.

Mottok også en pakke fra Netshop med sleevingkit, 3x 3pin forlengere og trådløs nettverksadapter. Gikk tom for sleeving så måtte ha litt mer.

Sleevet også forlengelses-kablene.

Pakken fra ChilledPC med plexiglasset blir hentet på posten i morgen eller på mandag.

Bilder:

Fått tilbake kamera mitt nå, så kvaliteten er litt bedre!

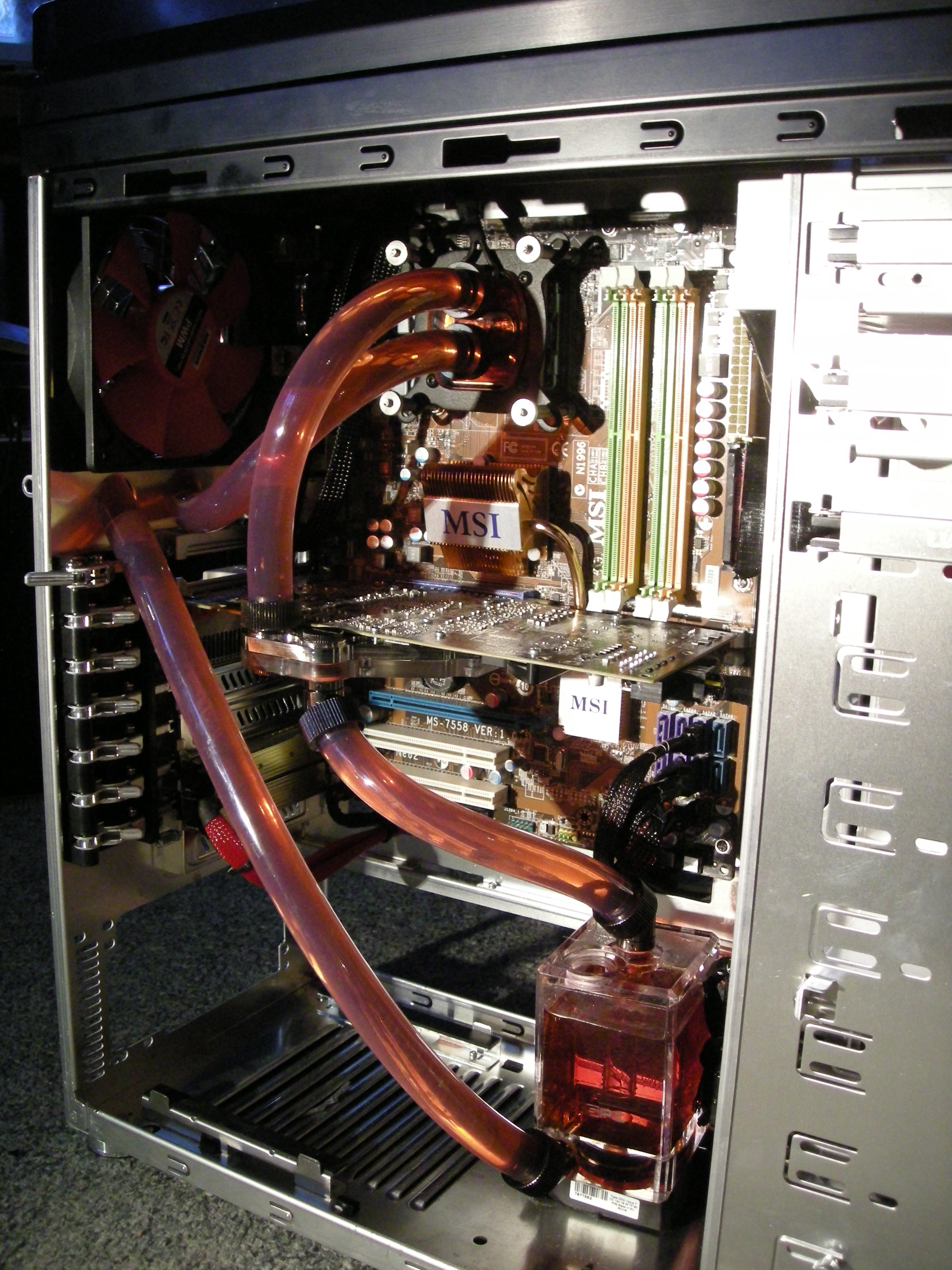

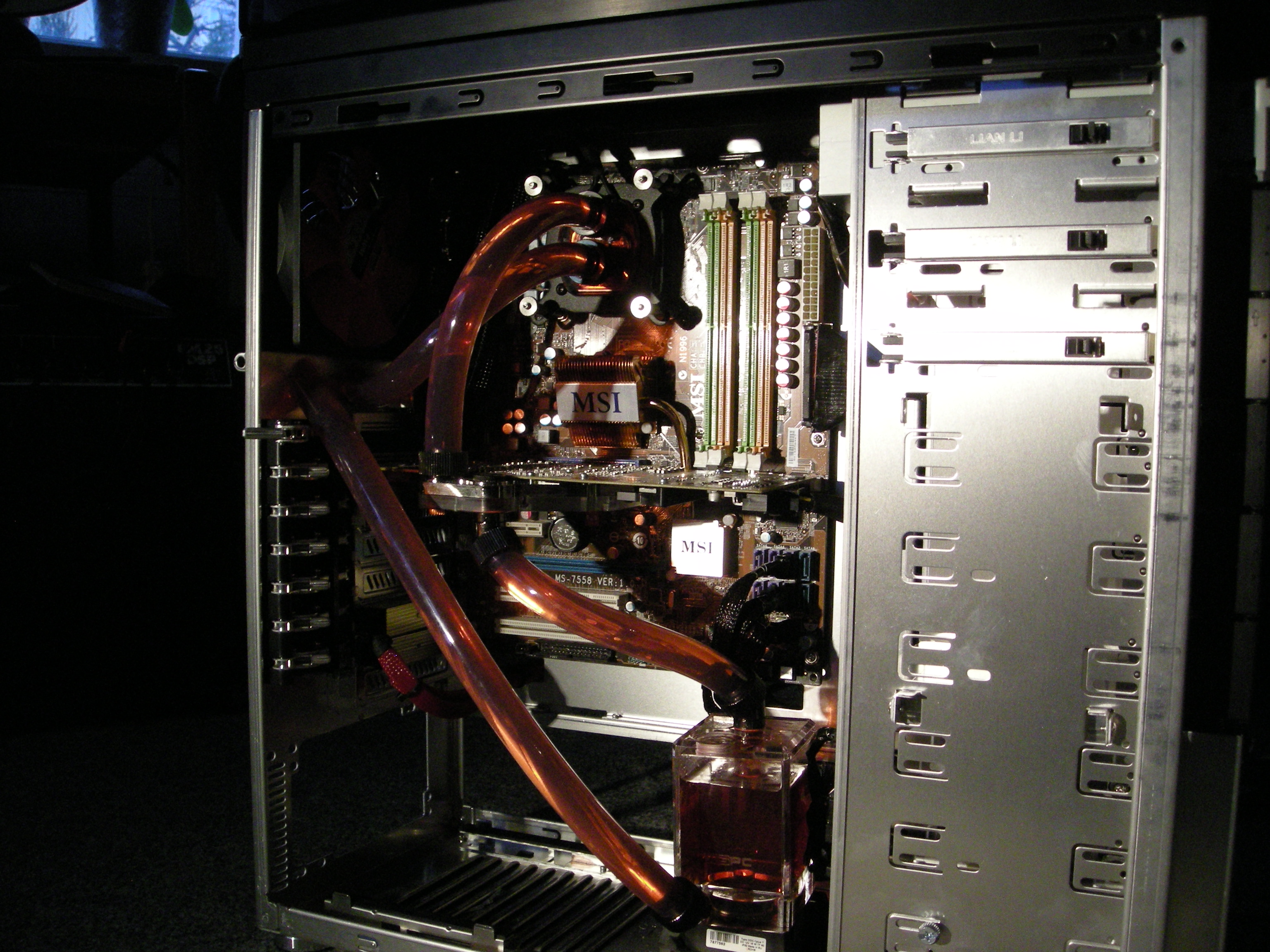

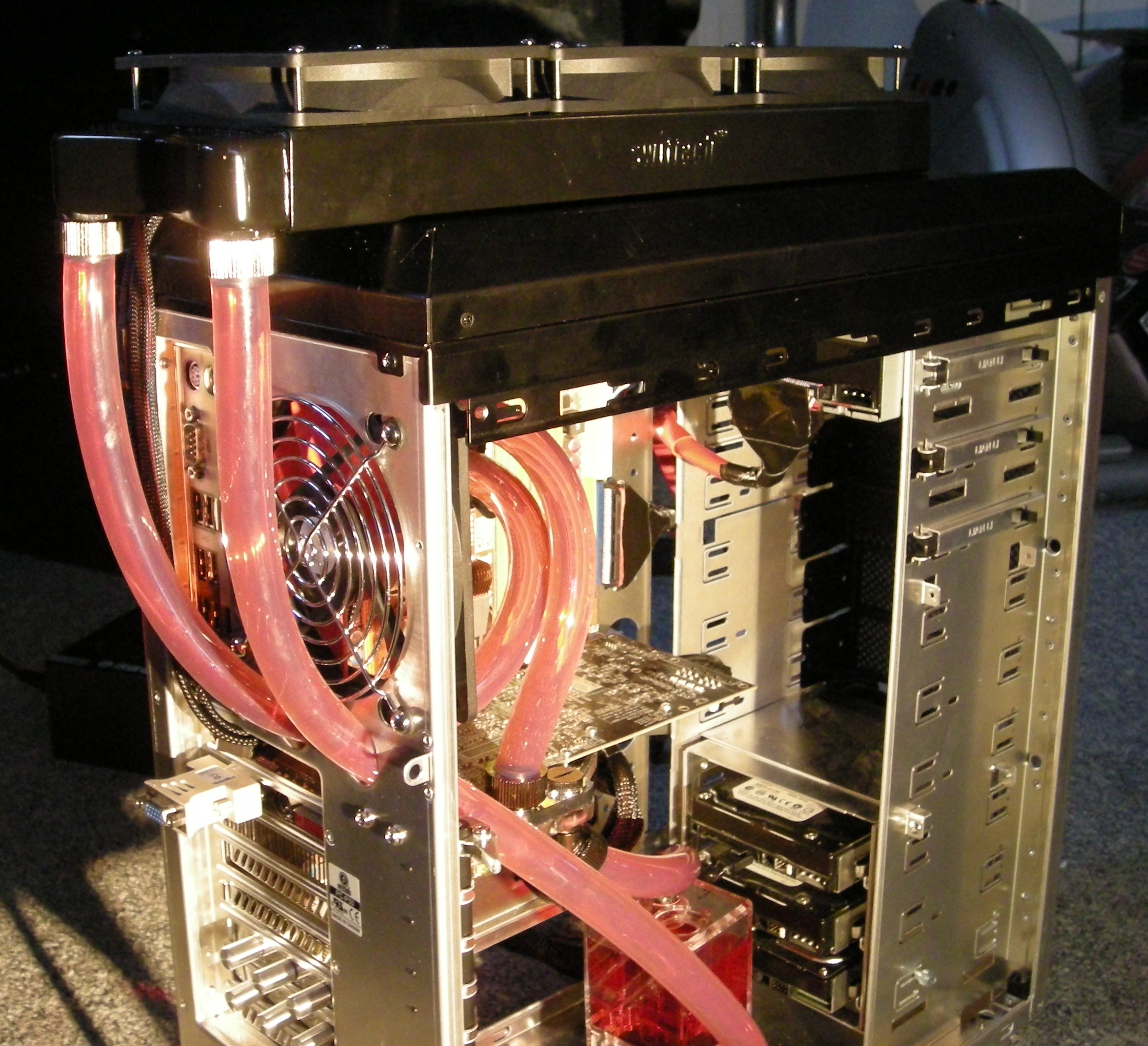

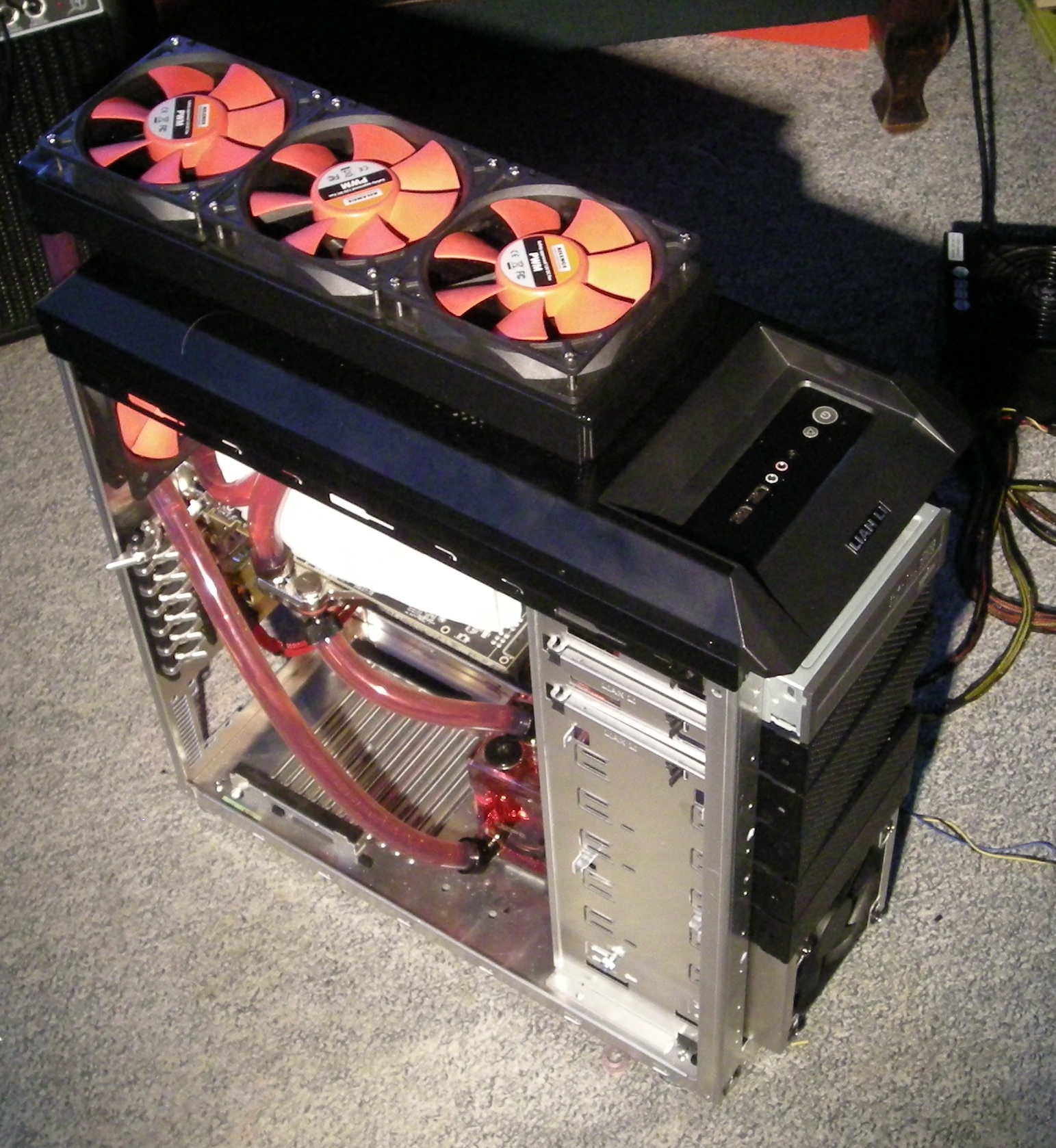

Vannkjølinga:

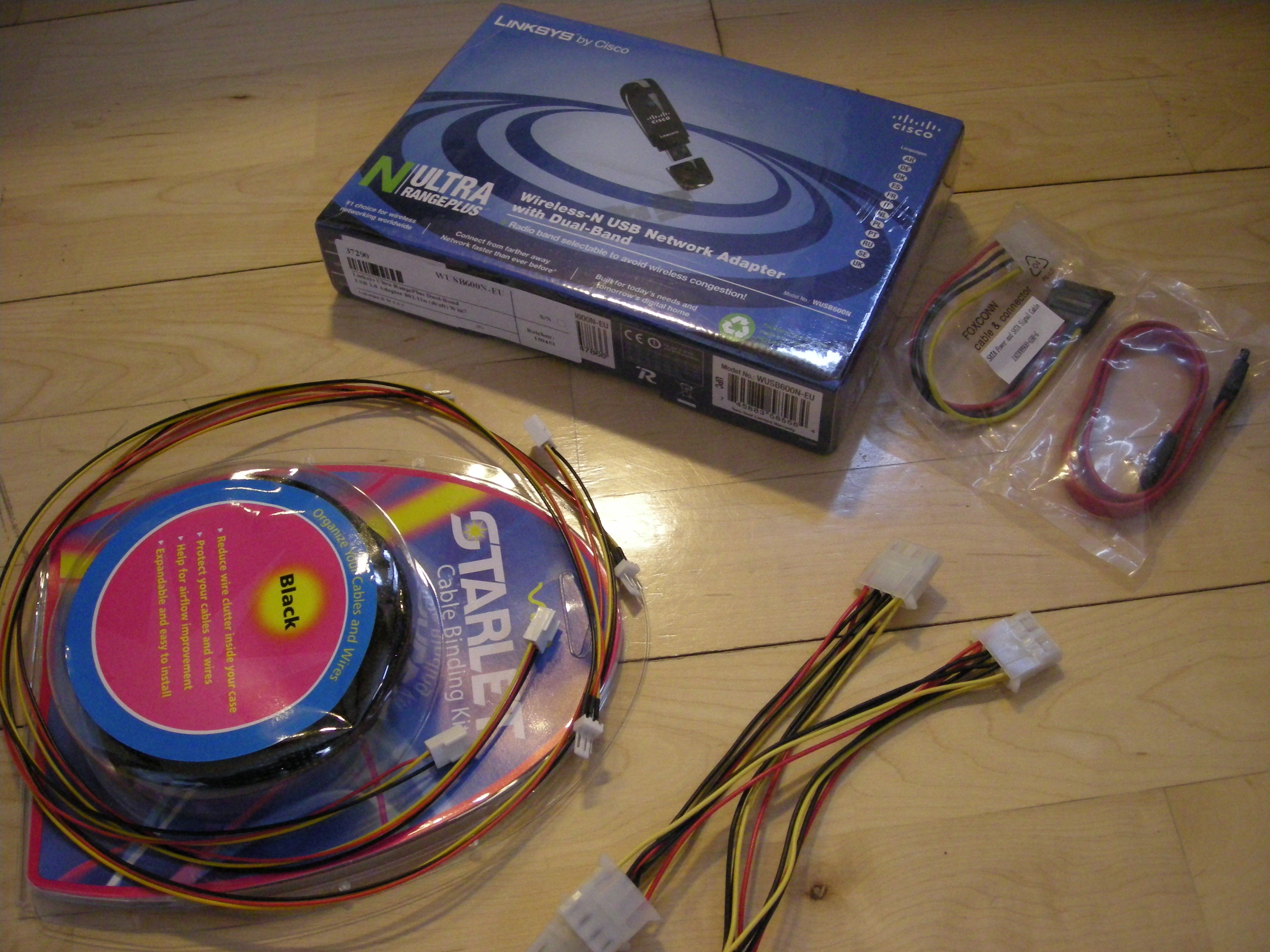

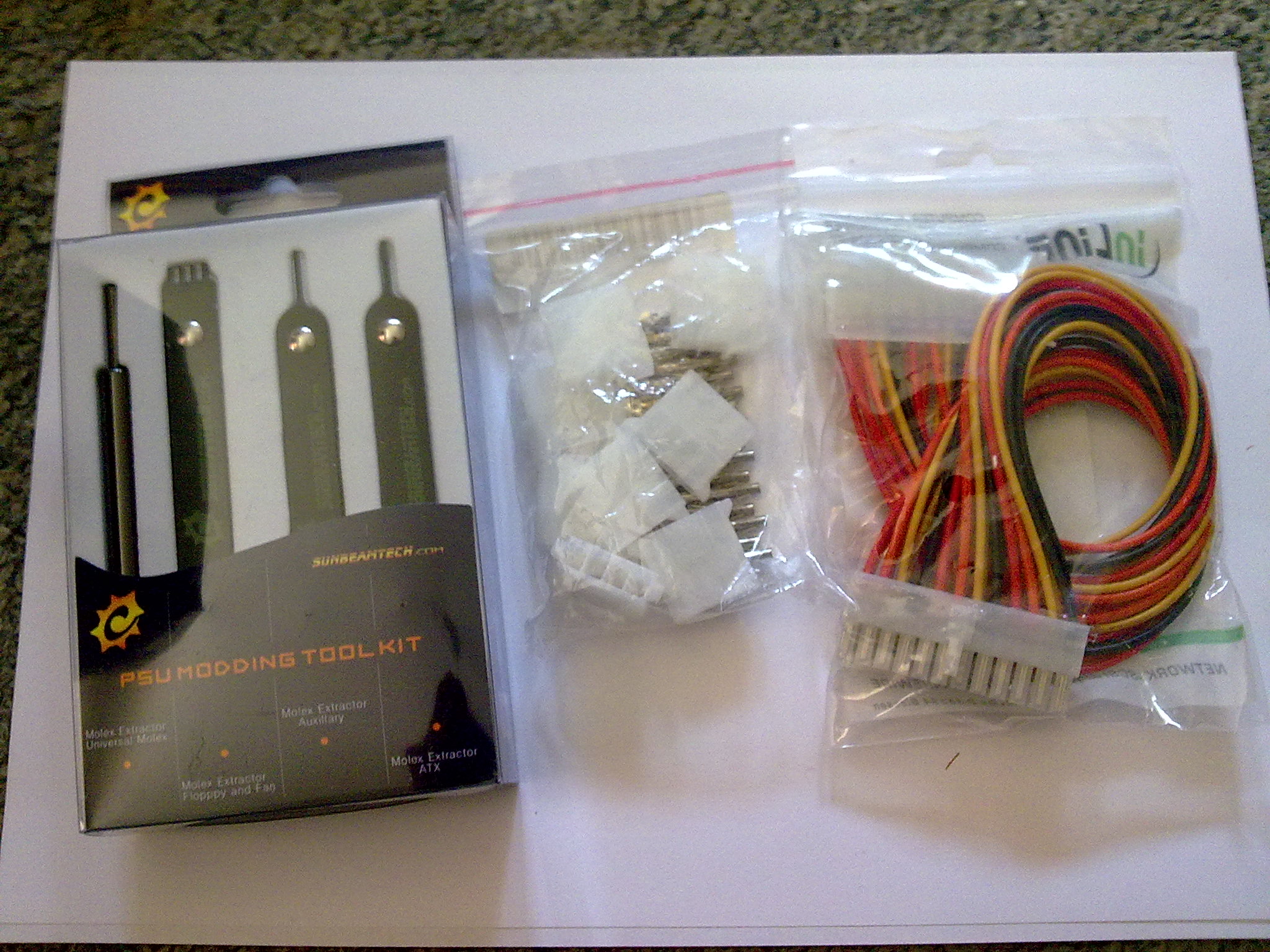

Pakken fra Netshop:

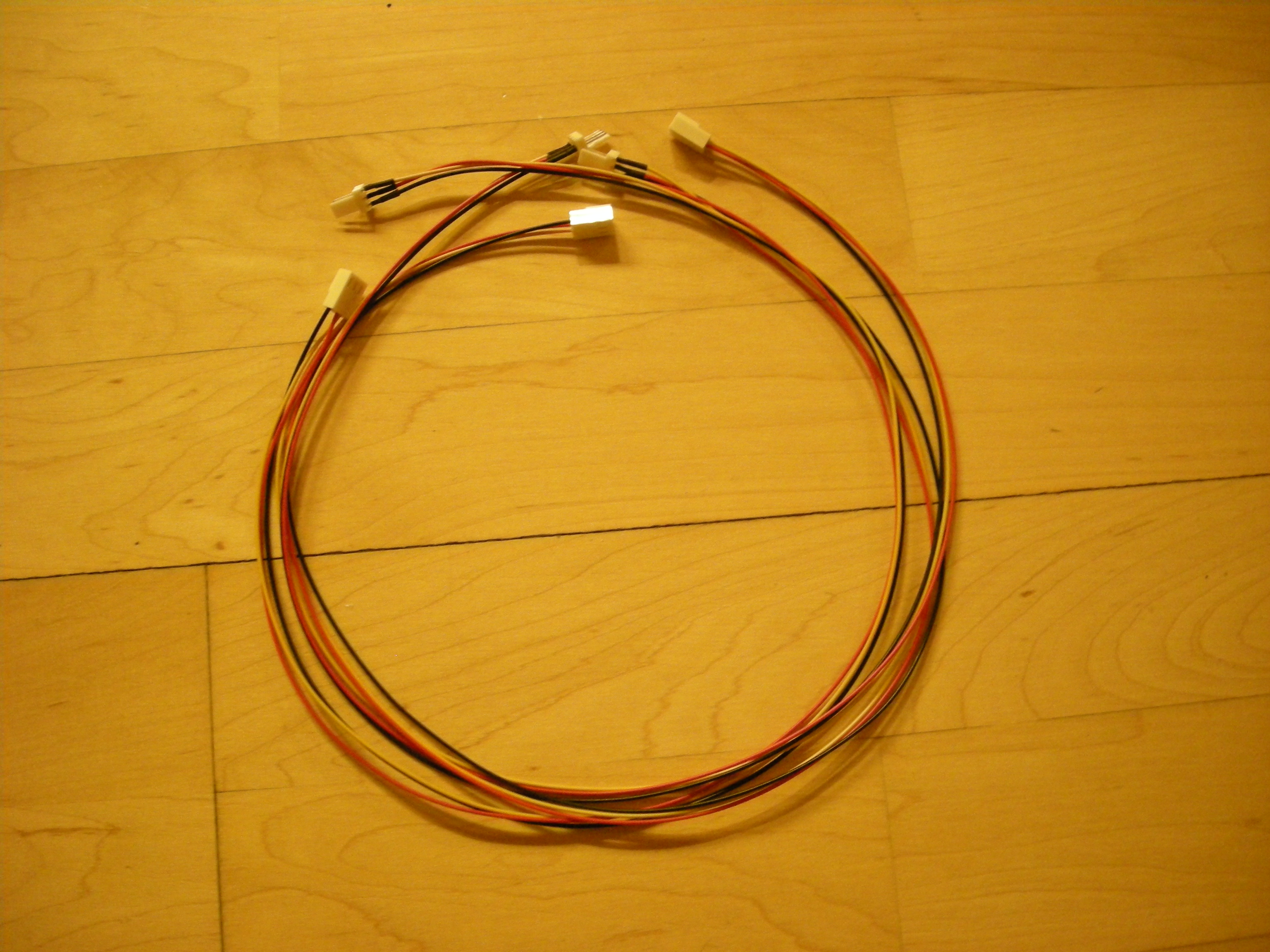

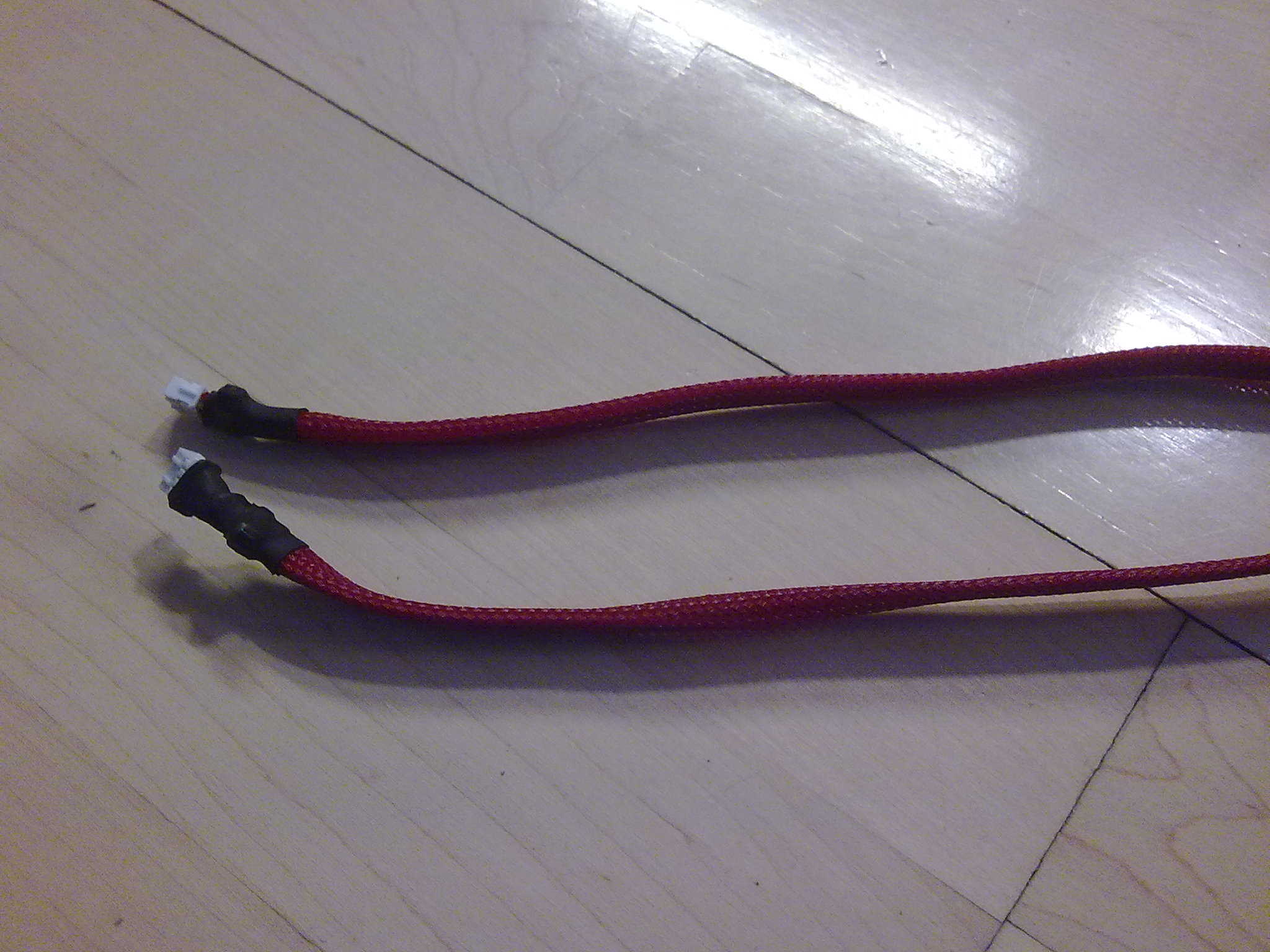

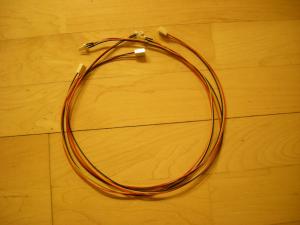

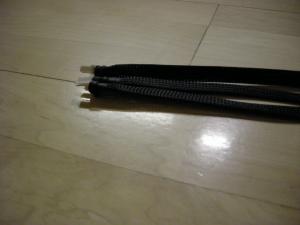

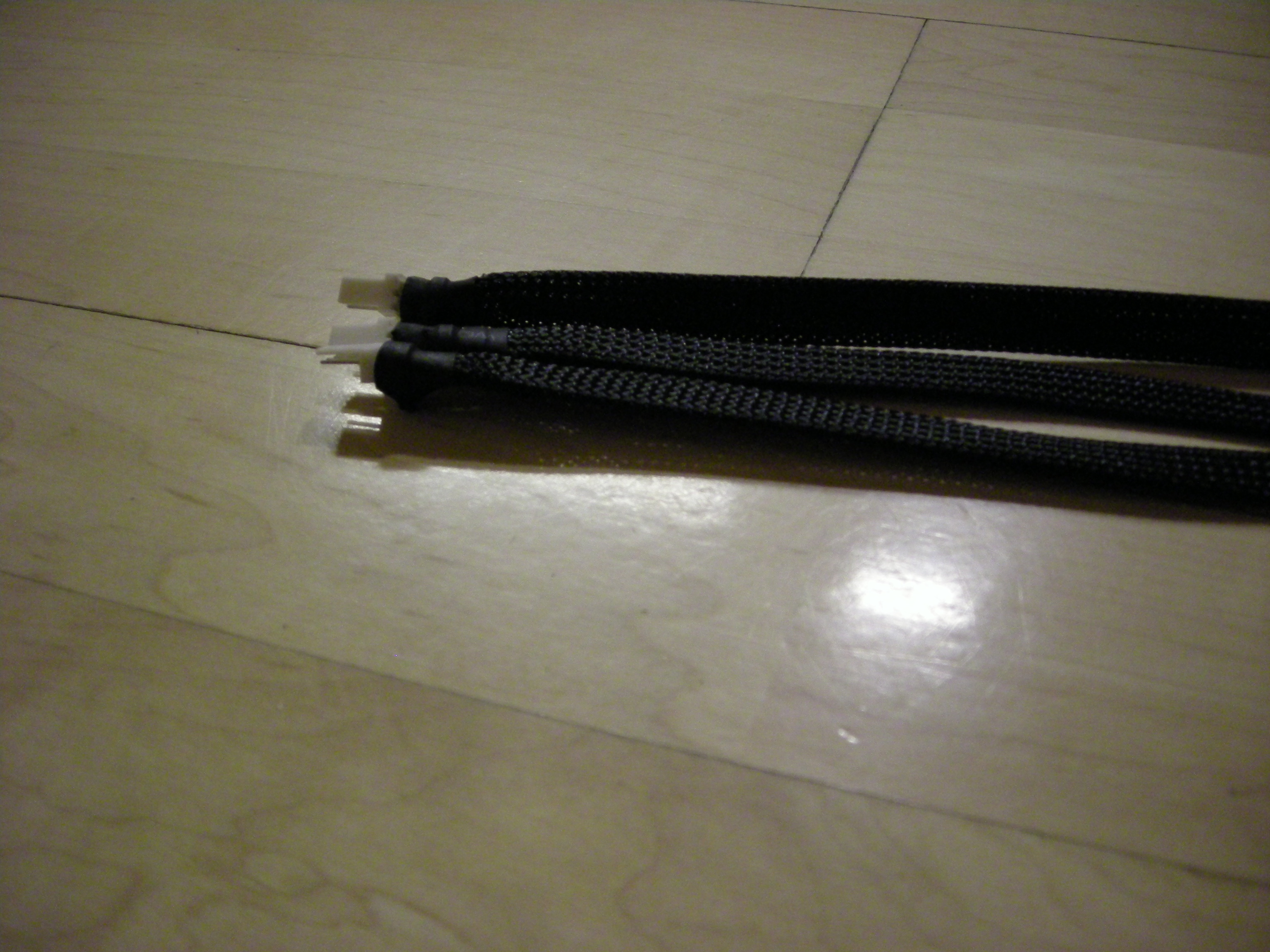

Sleevet forlengelseslkablene til viftene på radiatoren

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

Endret 19. mars 2010 av mikkello

hokuspokus111 · 21. mars 2010

Oppdatering 8#

-Pakken fra ChilledPC er kommet!

-Sleeving av ATX og modding av PSU-vifte

-Maskering og oppmåling av sidedør

Har fått gjort noen ting denne helga. Hentet pakken fra ChilledPC på posten lørdag, den inneholdt de siste få tinga jeg trengte til prosjektet, bl.a plexiglass og sleeving til ATX-kontakten. Fryktet at glasset var sprekt, men det var det heldigvis ikke.

ATX-kontakten var det siste jeg sleevet til kabinnettet (har sleevet en del jeg ikke har bilder av). Synes det ikke er så fint å sleeve hver og en ledning, så jeg gikk for seks ledninger i hver.

Vifta på strømforsyningen min skrangler og synger snart på det siste verset. Jeg fant en stillegående Mist-vifte jeg hadde liggende og byttet den ut med vifta som satt i PSU'n.

Det ble ikke så veldig fint med tanke på at vifta ikke er svart, men det gjør ingenting da vifta sitter under PSU'n.

Har også fått maskert kabinettdøra og tegna opp hvor vindu skal være. Døra skal kappes med stikksag og dremel den kommende uka.

Bilder:

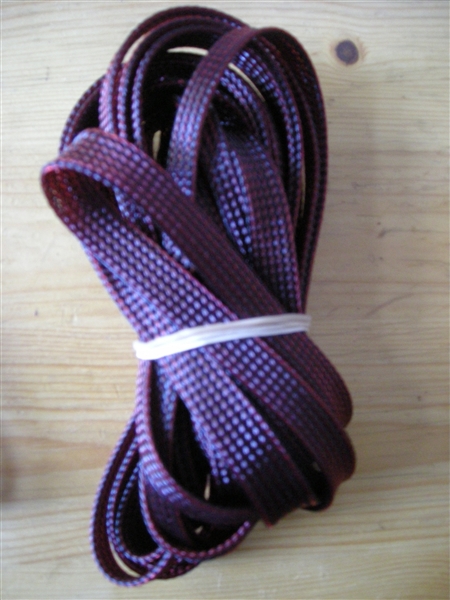

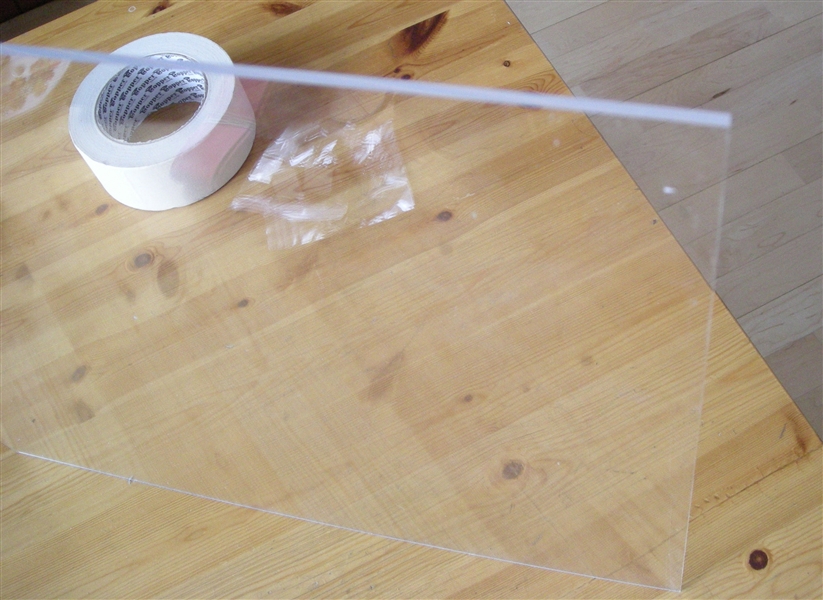

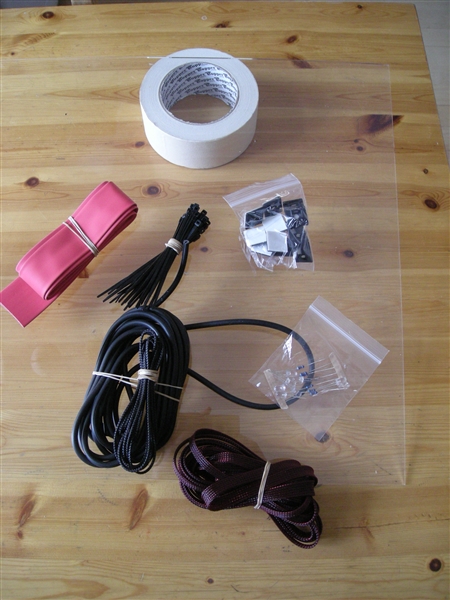

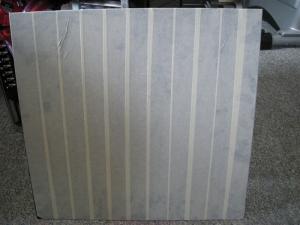

Pakken fra ChilledPC:

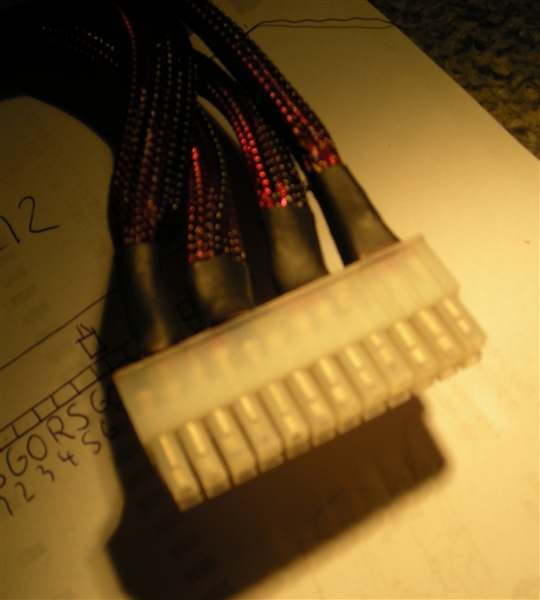

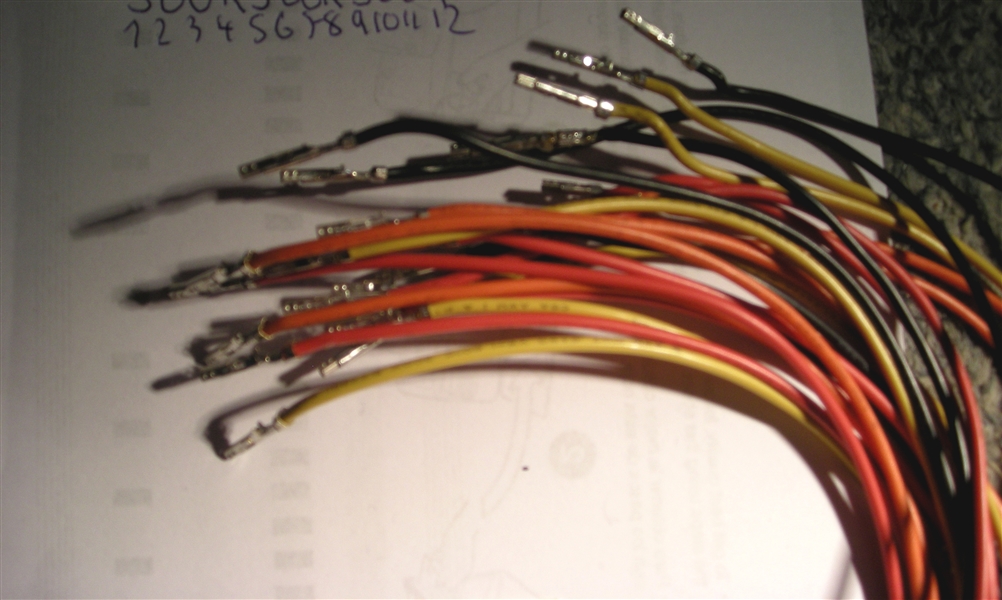

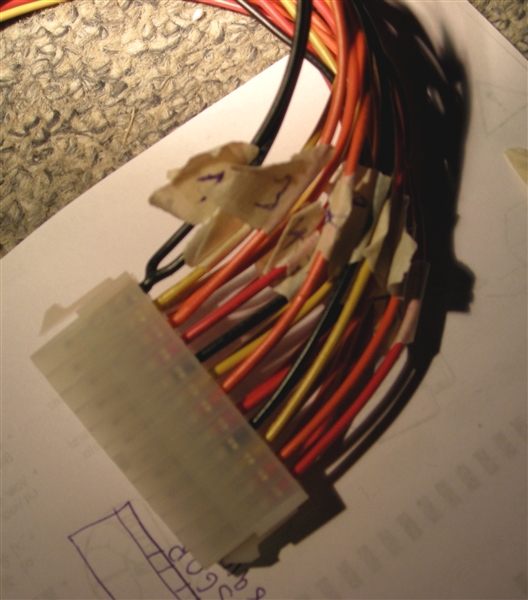

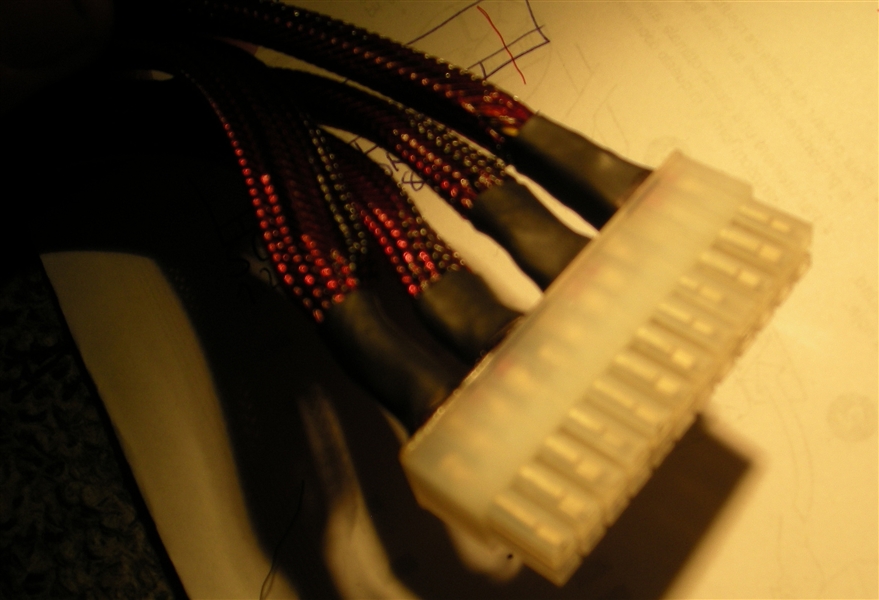

Sleeving av ATX:

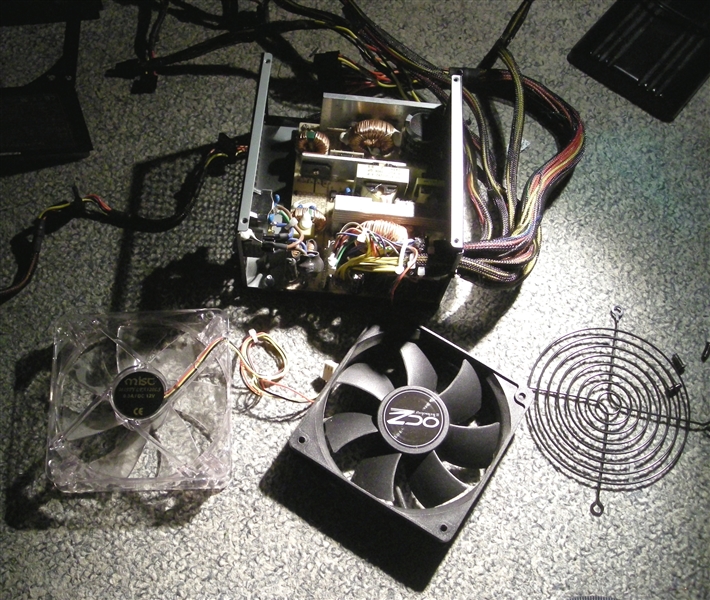

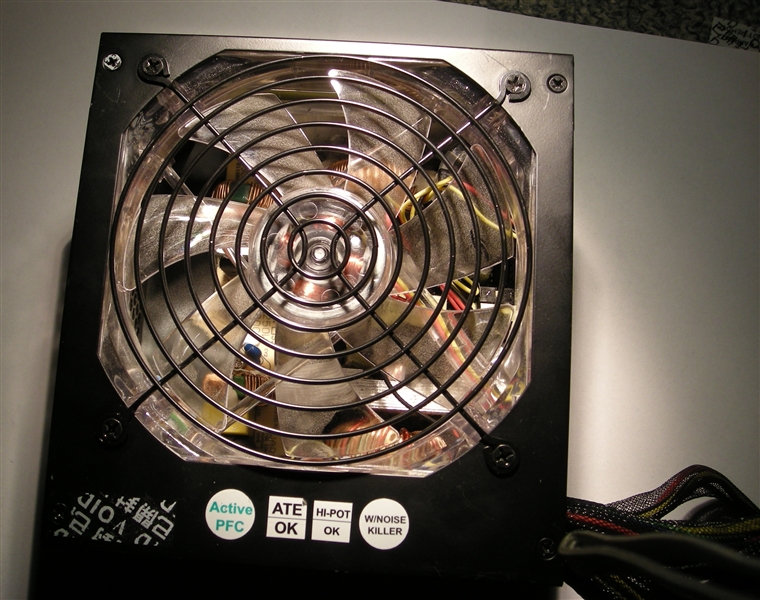

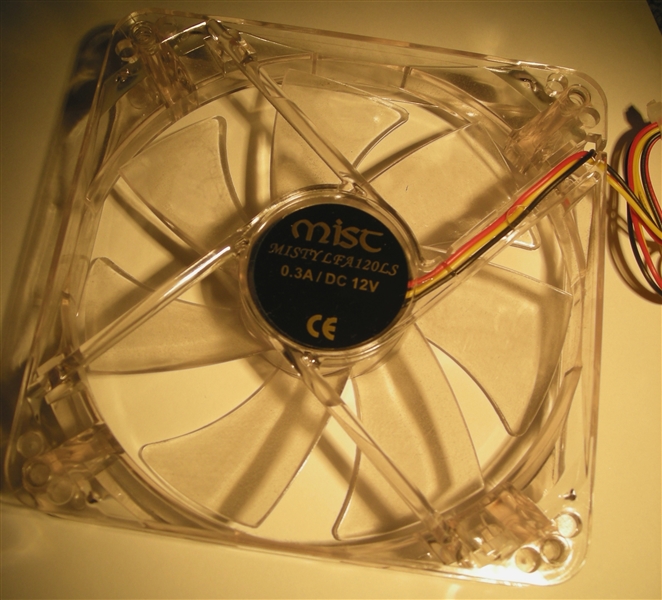

Modding av PSU-vifte:

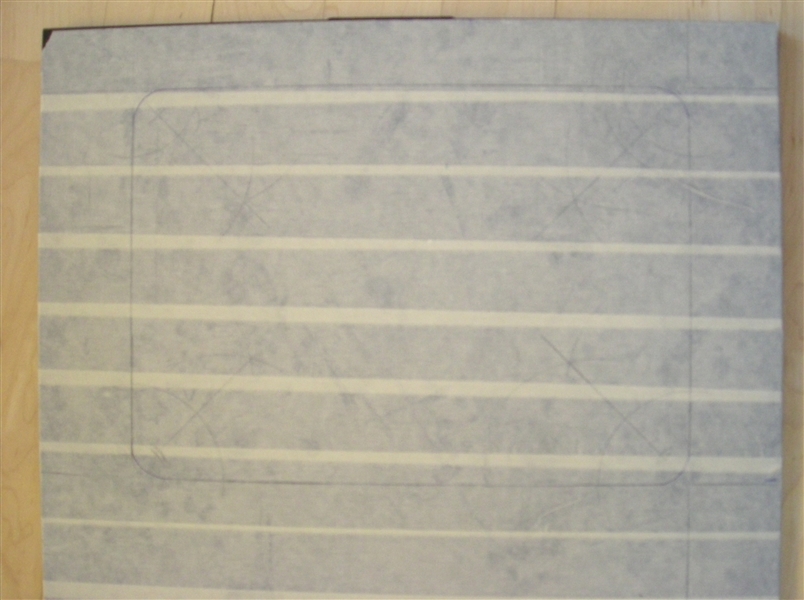

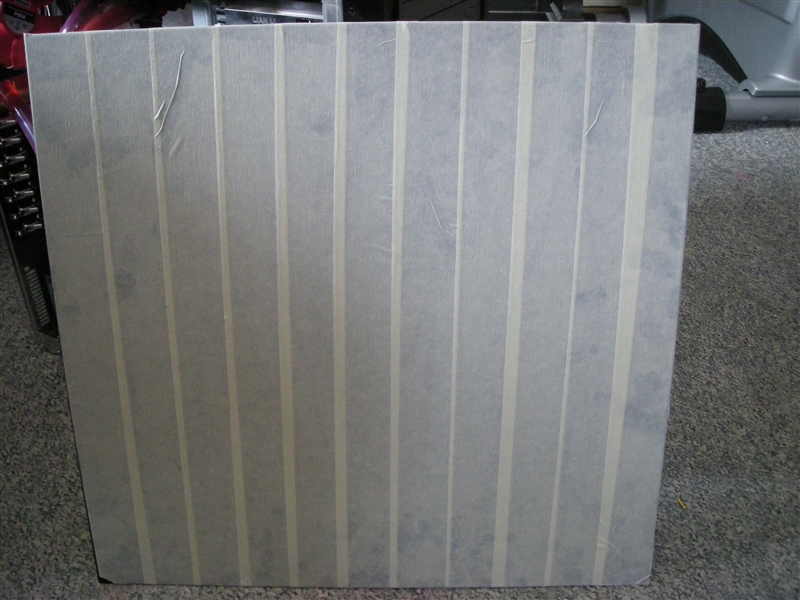

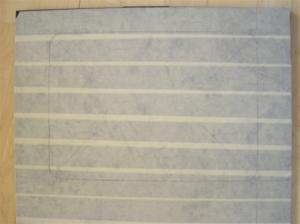

Maskering og oppmåling av sidedør:

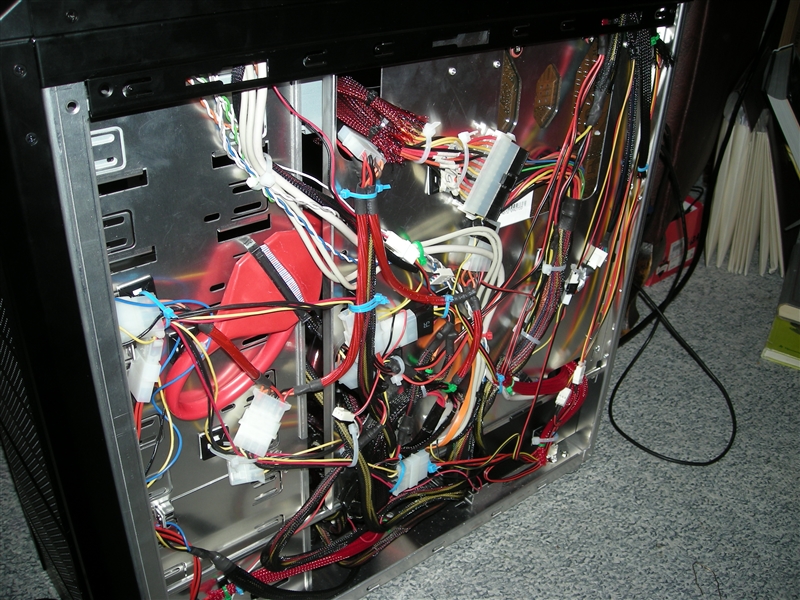

Har du angst for kabelrot? IKKE ÅPNE SPOILEREN! :!:

Det er heldigvis på riktig side.

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

hokuspokus111 · 31. mars 2010

Oppdatering 9#

-Kapping av dør

Ble selv meget fornøyd. Brukte bajonettsag og dremel til og kappe. Plexien er fra ChilledPC.co.uk, anbefales

Bilder:

Kamera gikk dessverre tom for strøm, så det er få bilder av kappingen dessvere :hrm:

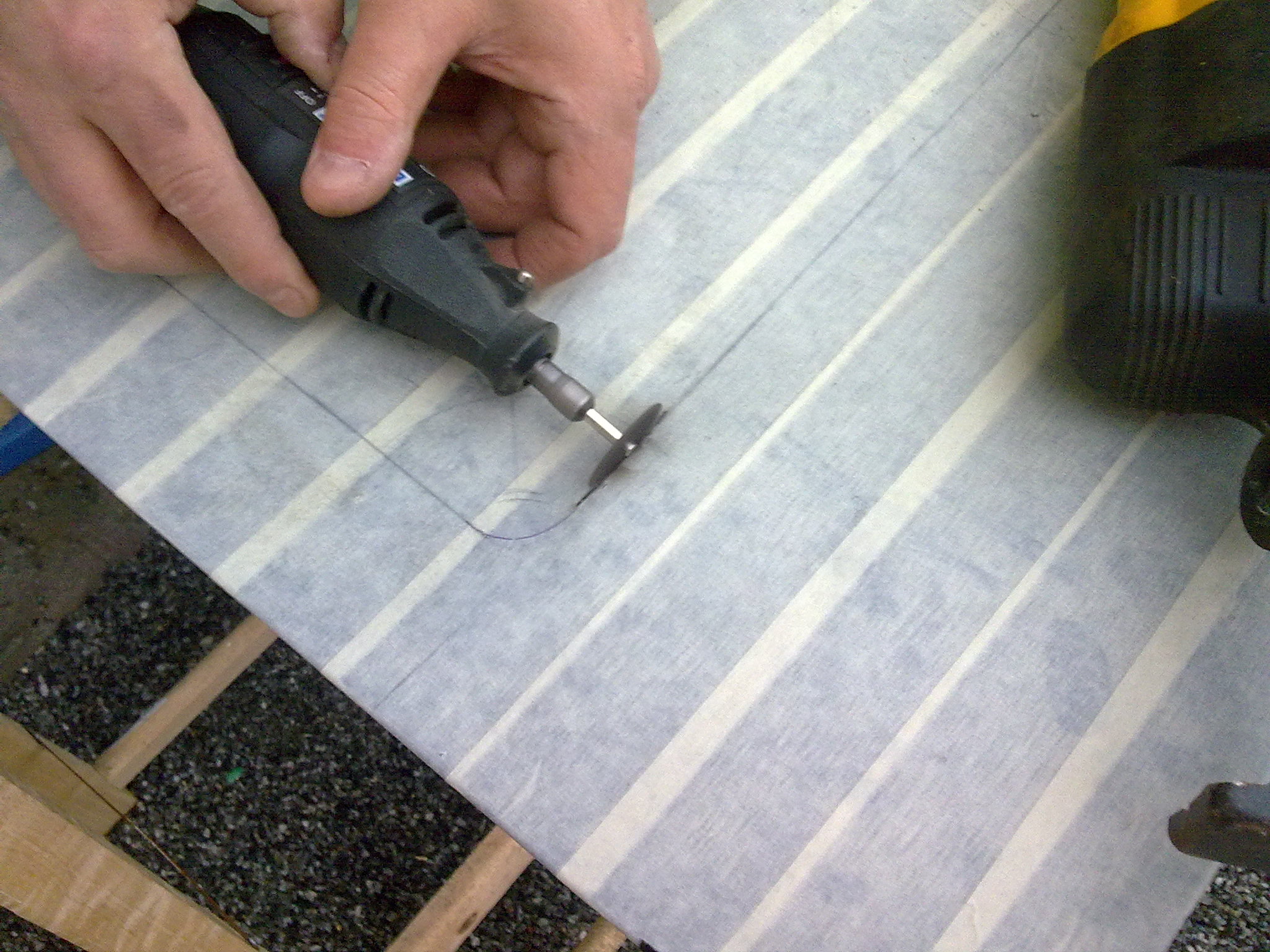

Kapping av dør:

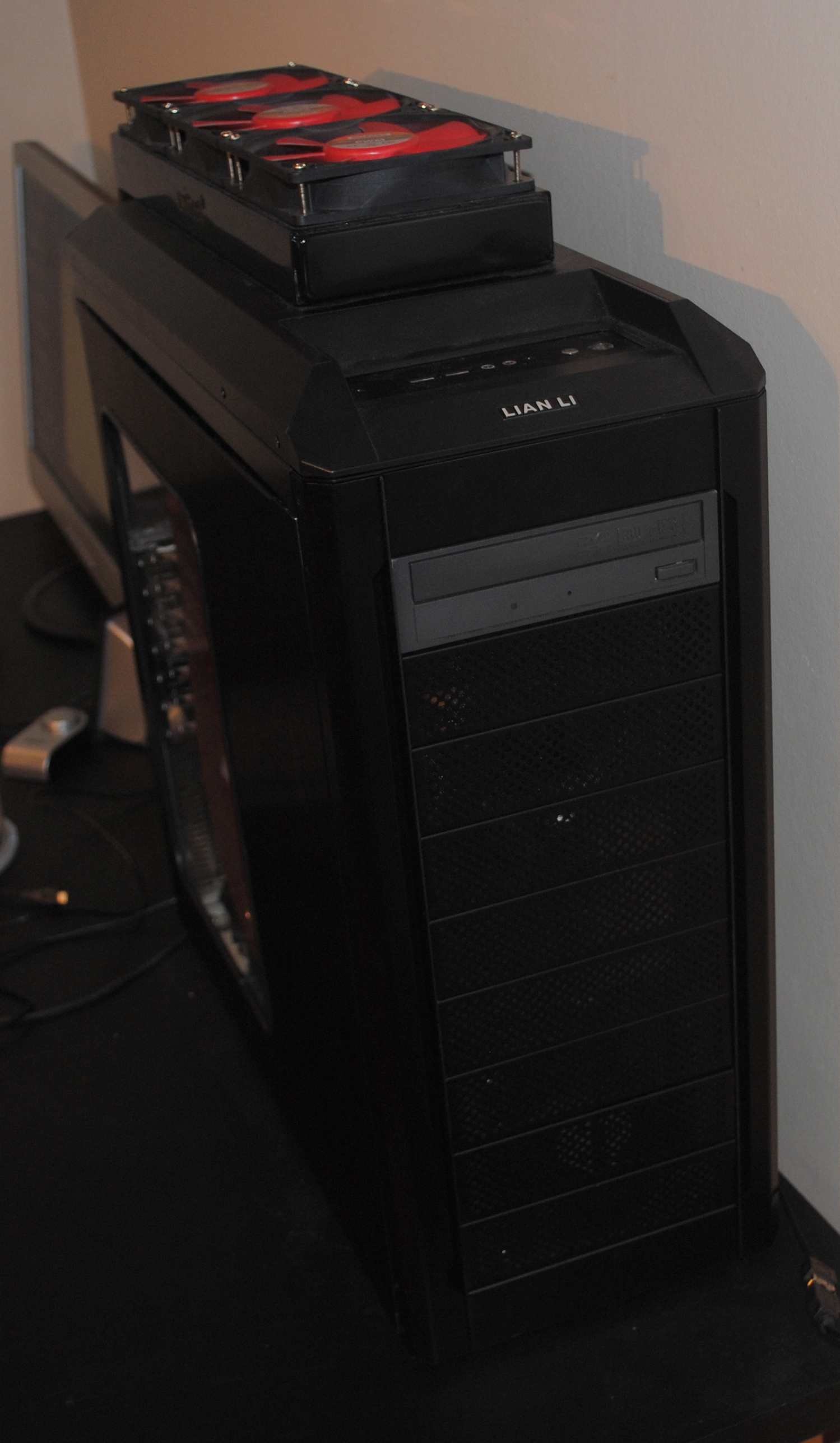

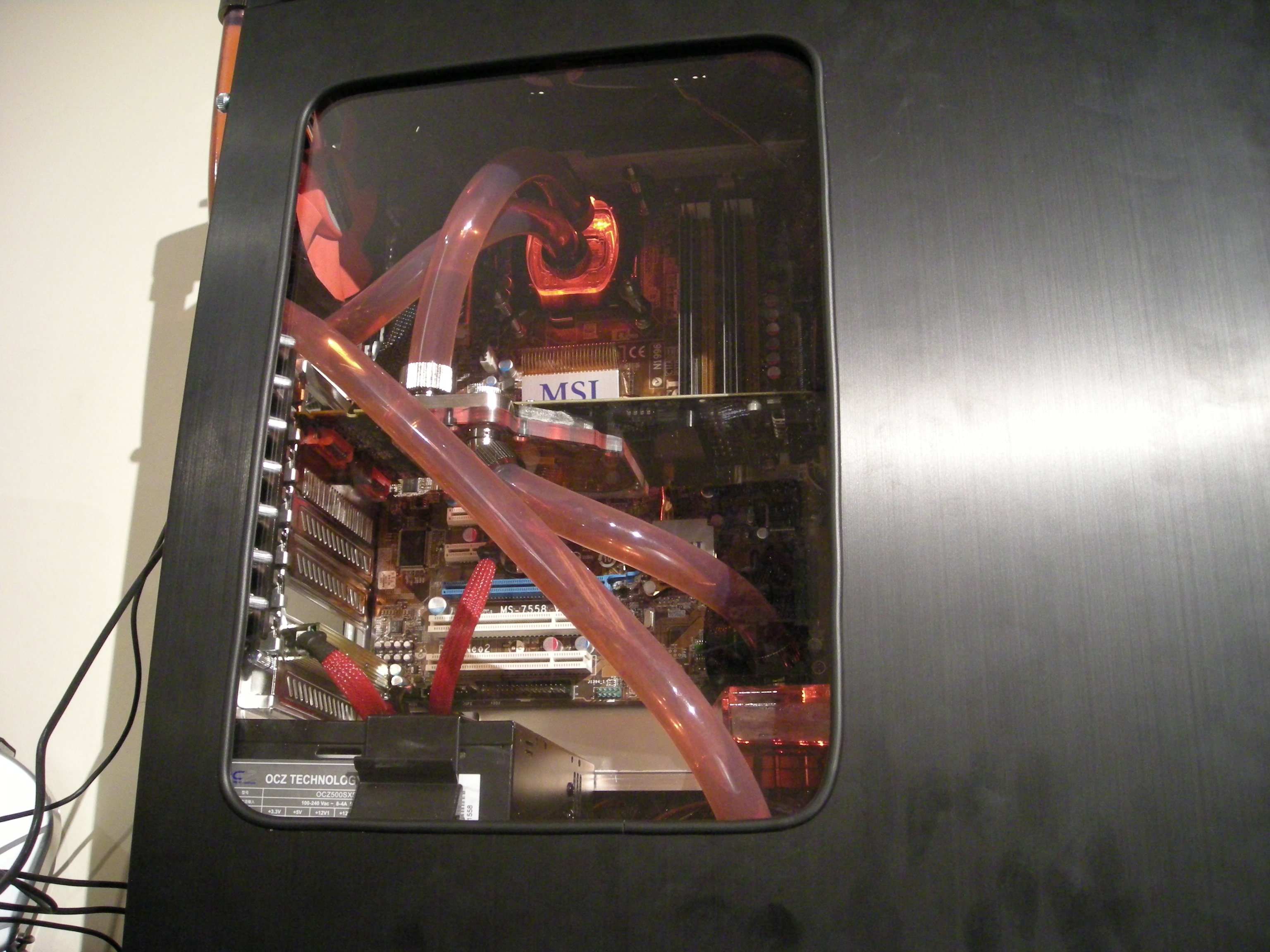

Ferdig resultat:

I de to neste oppdateringene får dere se maskinen ferdig og overklokkingsresultater/temps.

Så følg med!

Ønsker du å bidra med noe? Bare ta kontakt!

Lurer du på noe eller har bare lyst til å kommentere noe?

Bruk kommentartråden!

Endret 31. mars 2010 av mikkello

hokuspokus111 · 23. april 2010

Oppdatering 10#

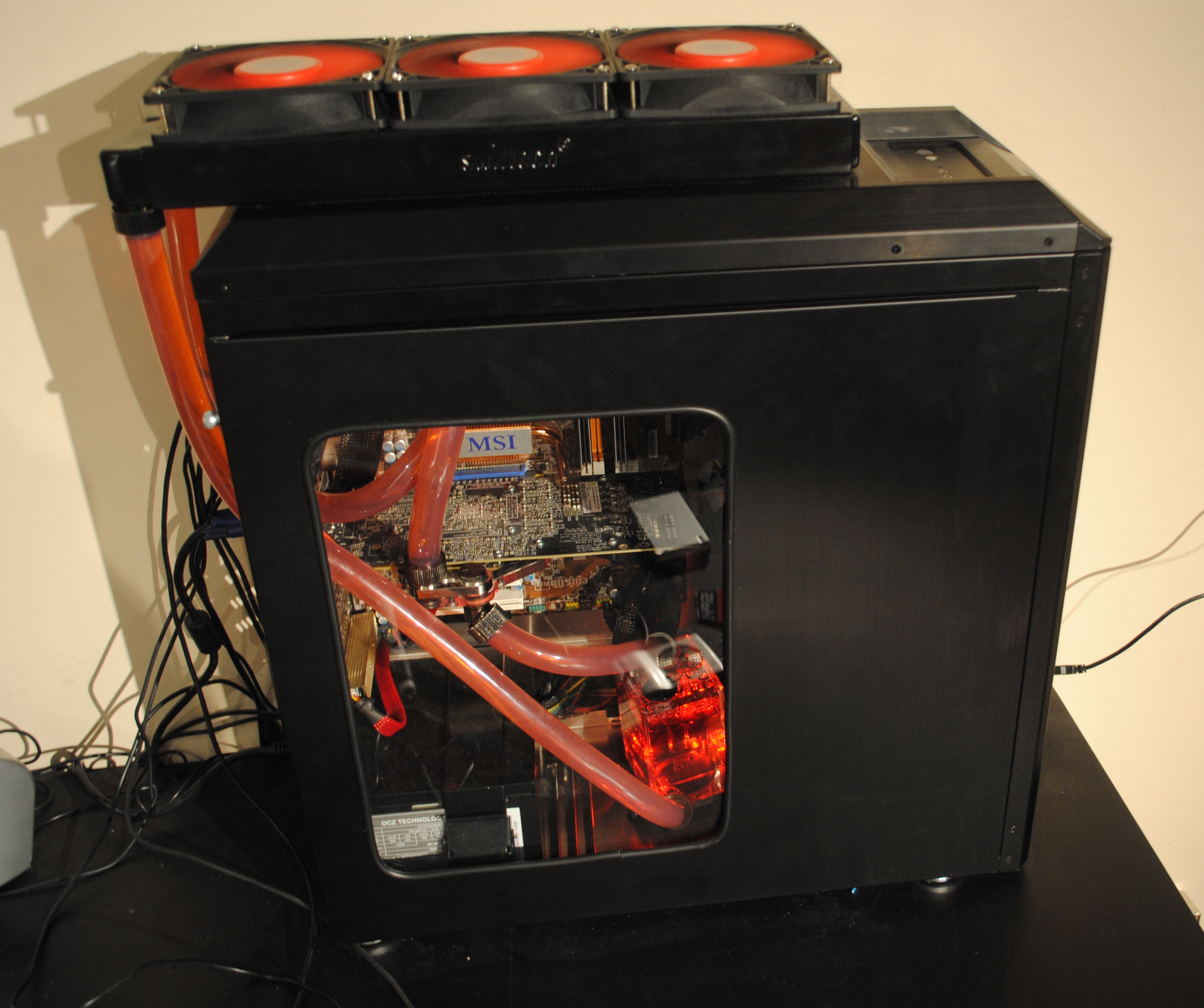

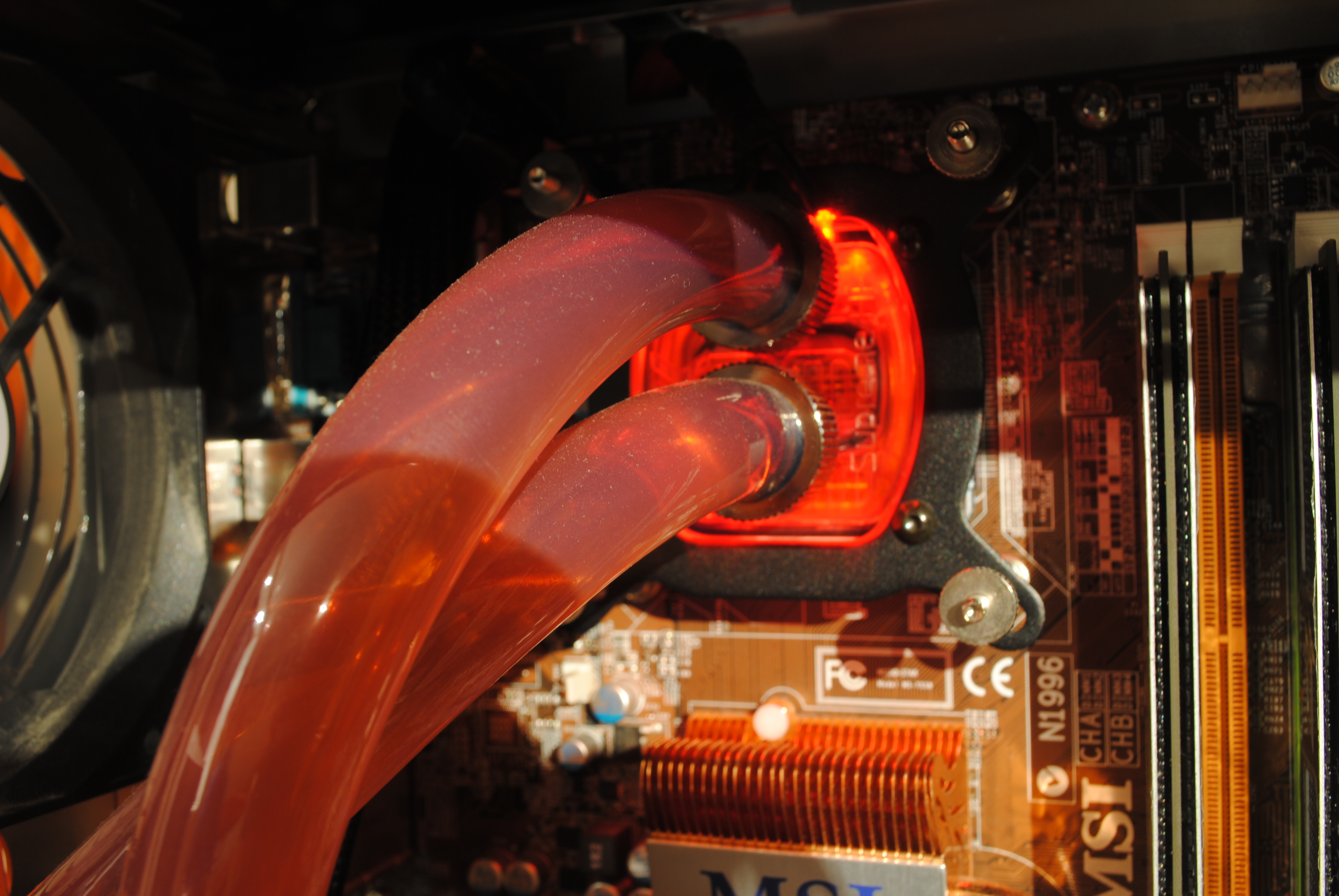

-Prosjektet er ferdig!

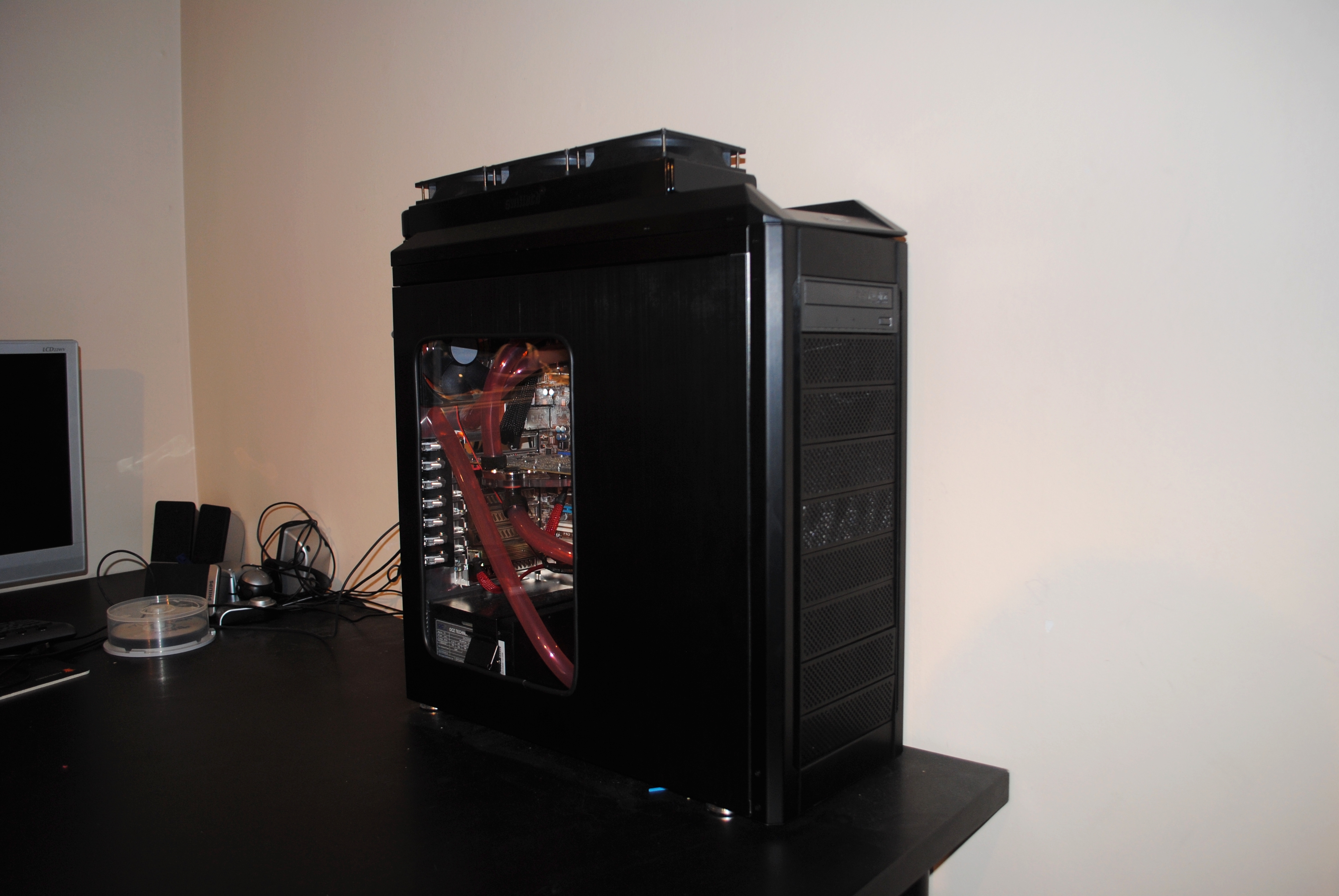

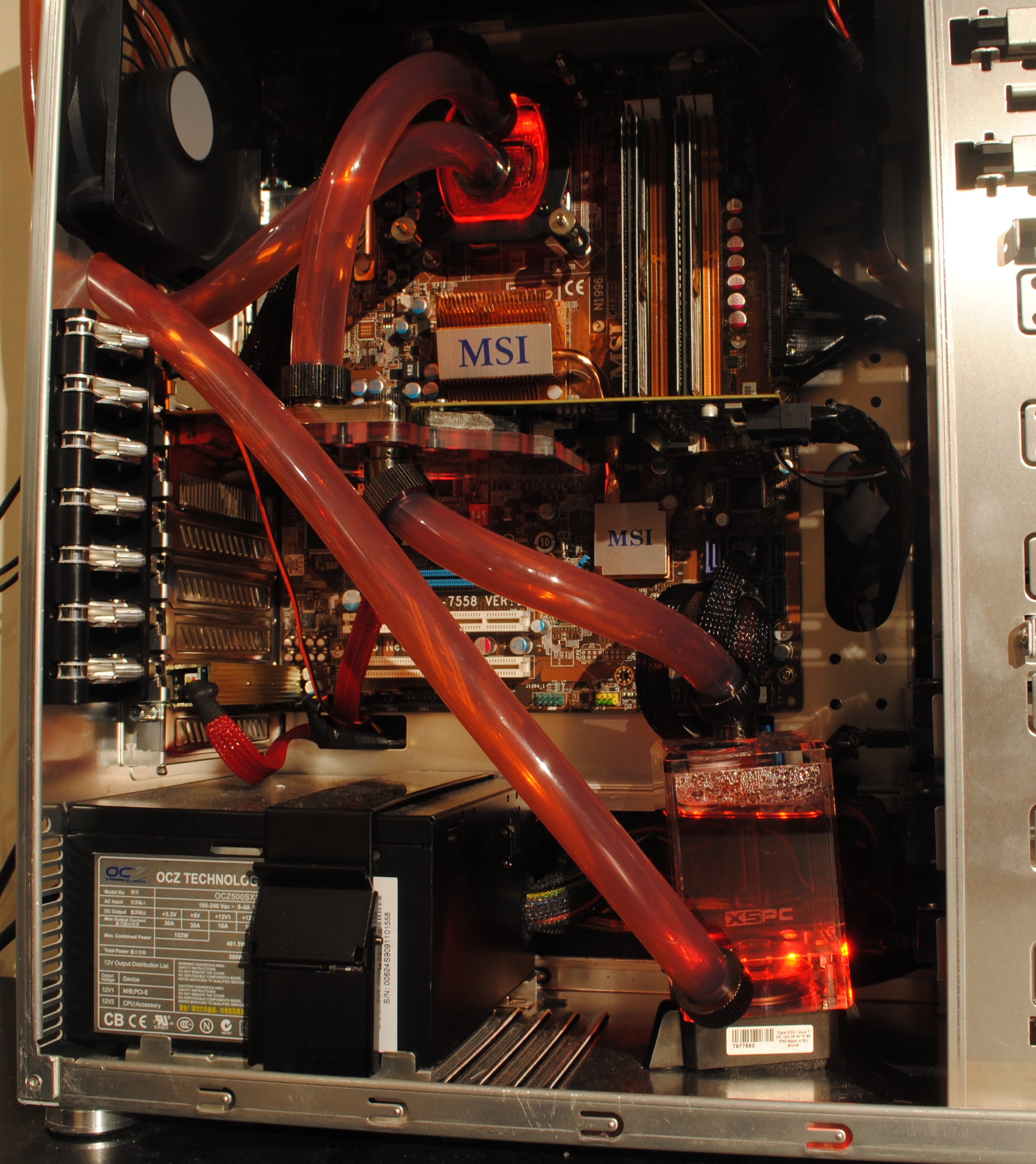

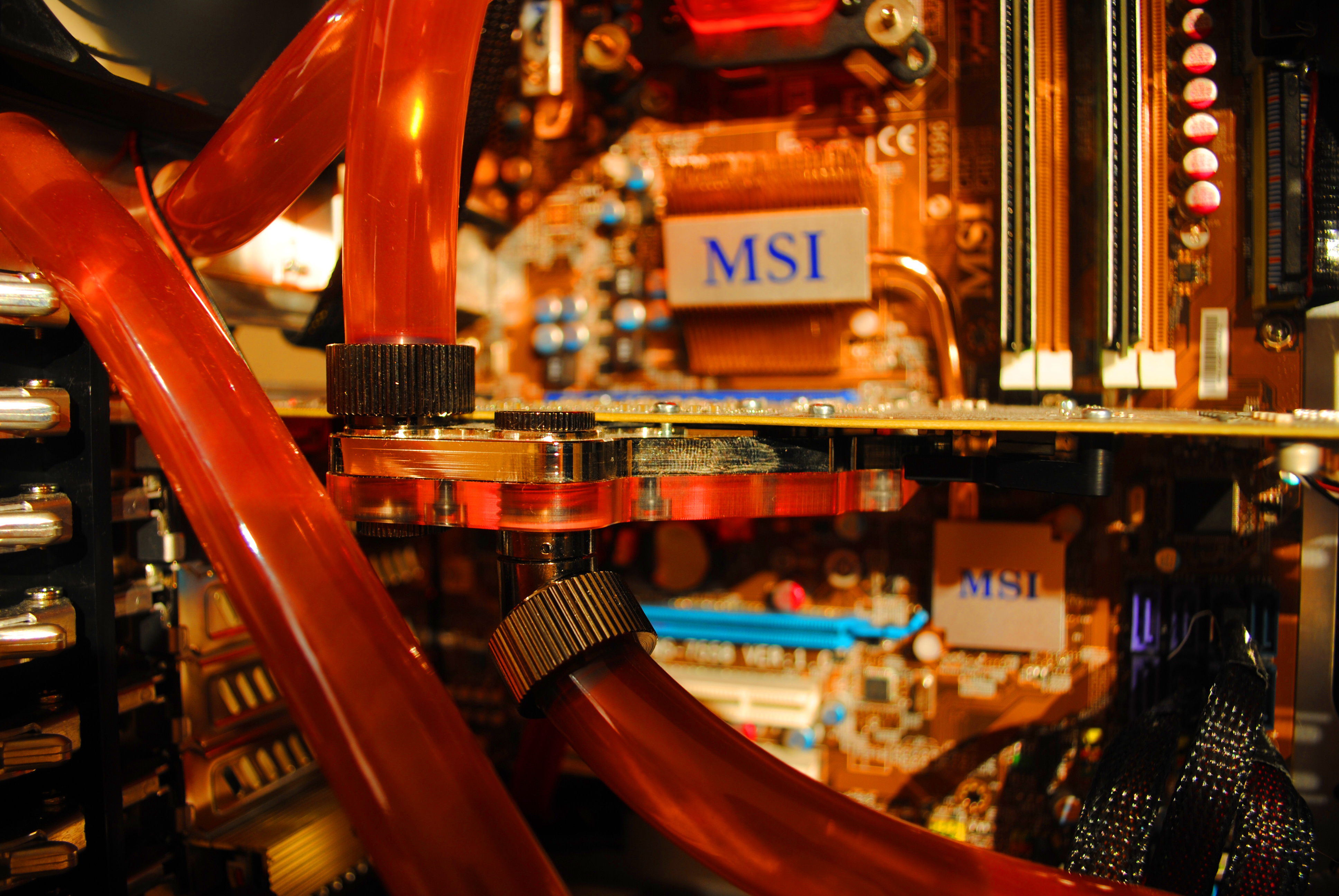

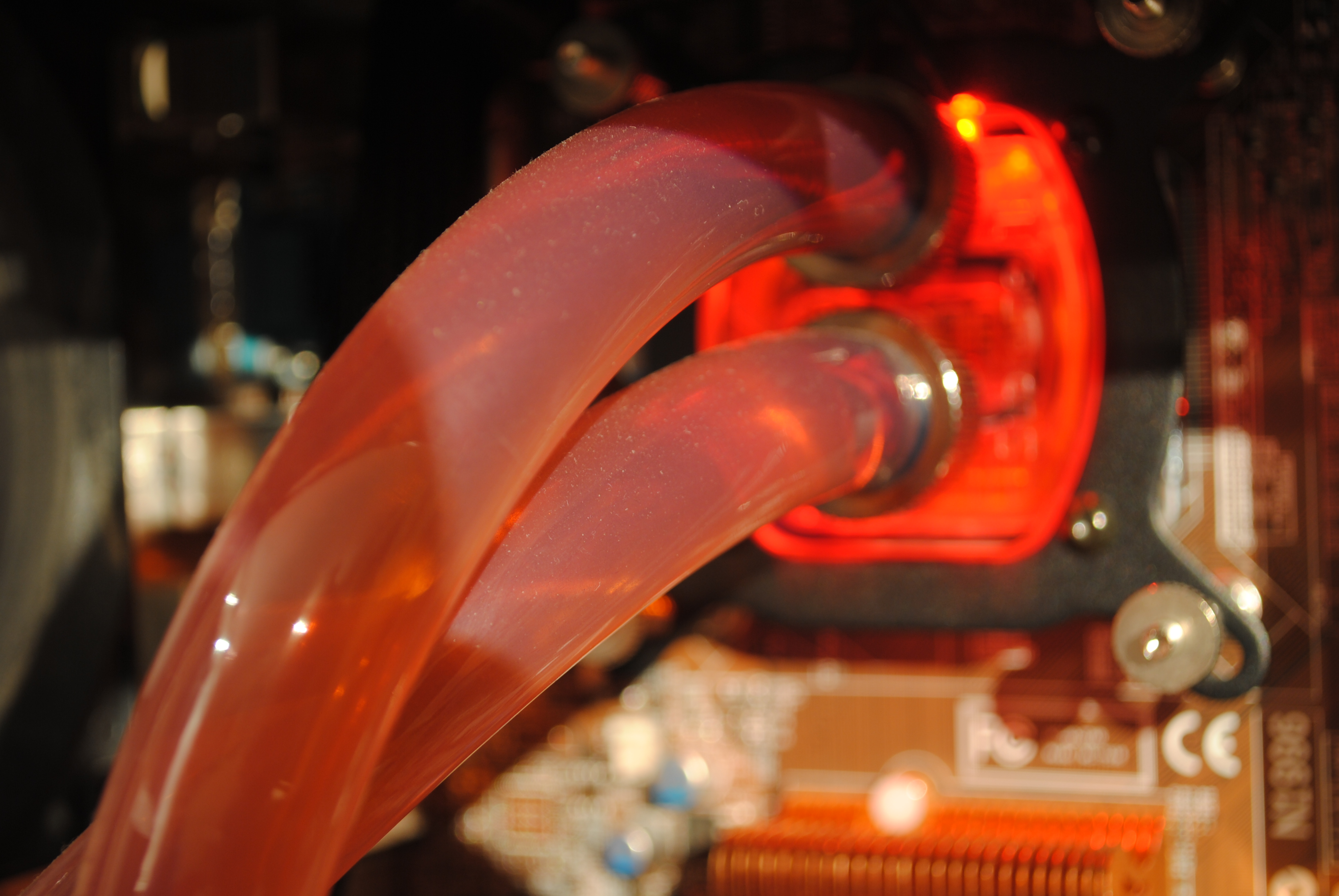

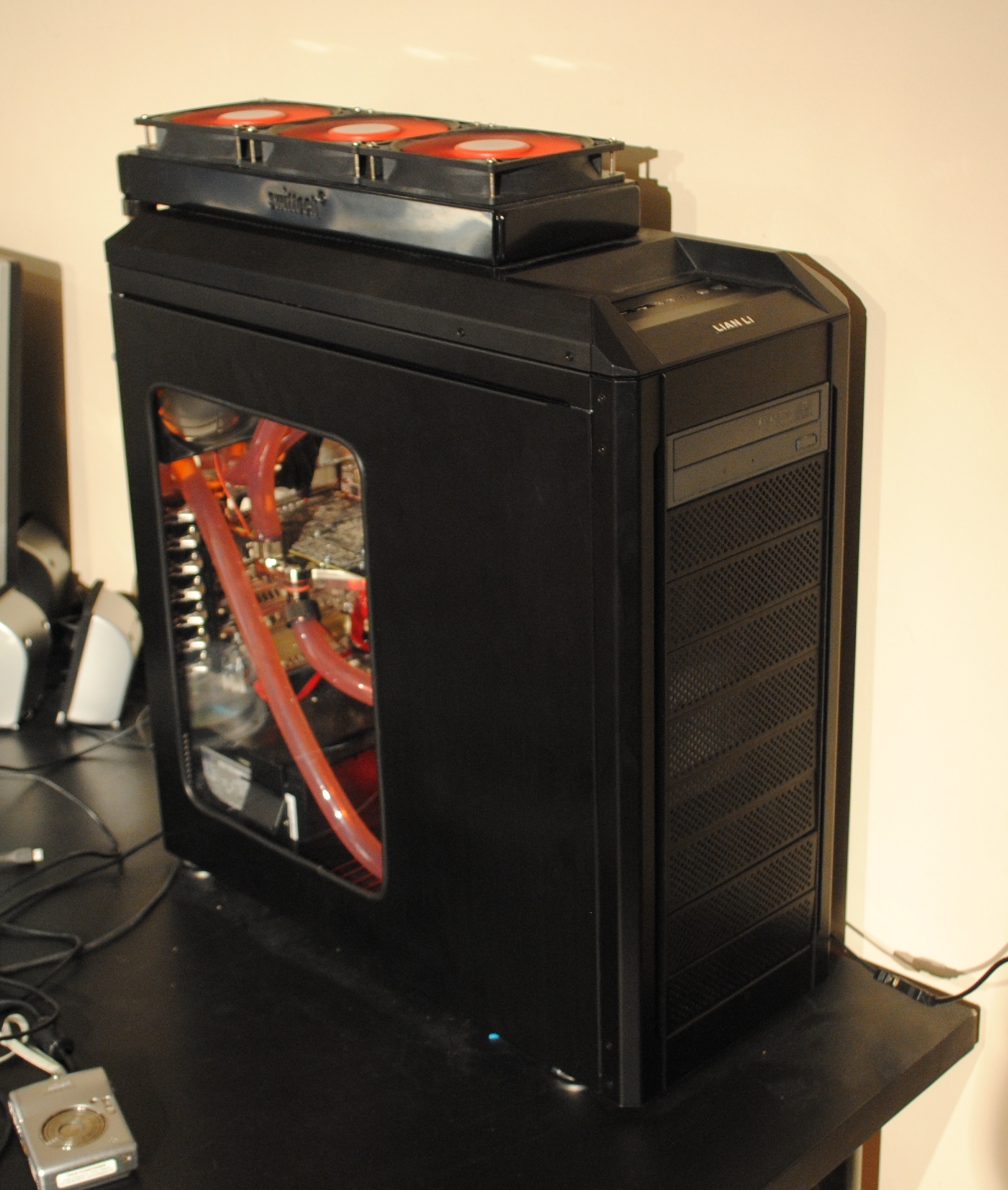

Nå er prosjektet ferdig og jeg ble selv ganske fornøyd. Vinduet ble ikke 100% rett, men det er ikke noen store ujevnheter. To av de rød viftene som var inne i kabinettet har dessverre røket etter at den ene viftestyringen kortsluttet.

Har ikke hatt en lekasje etter lekasjetesten og temperaturene har vært fine.

Vil komme en ny oppdatering med overklokkingsresultater og temps.

Nå kan dere kose dere med bilder :w00t:
