Prosjekt: Antec kjøkken-pc.



Jeg har hatt en vannkoker i mange år uten å tenke noe på hvilket merke det var. Lørdag så slo det meg da jeg skulle lage litt varm drikke at den faktisk heter Antec og da dukket ideén opp om å lage en pc i dette uvanlige kabinettet. Tenkte på en pc som kan spille av musikk og surfe nett på kjøkkenet og som er skjult i noe så uskyldig som en vannkoker.

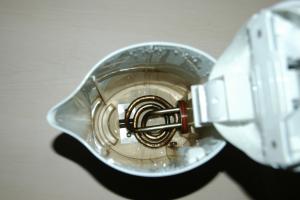

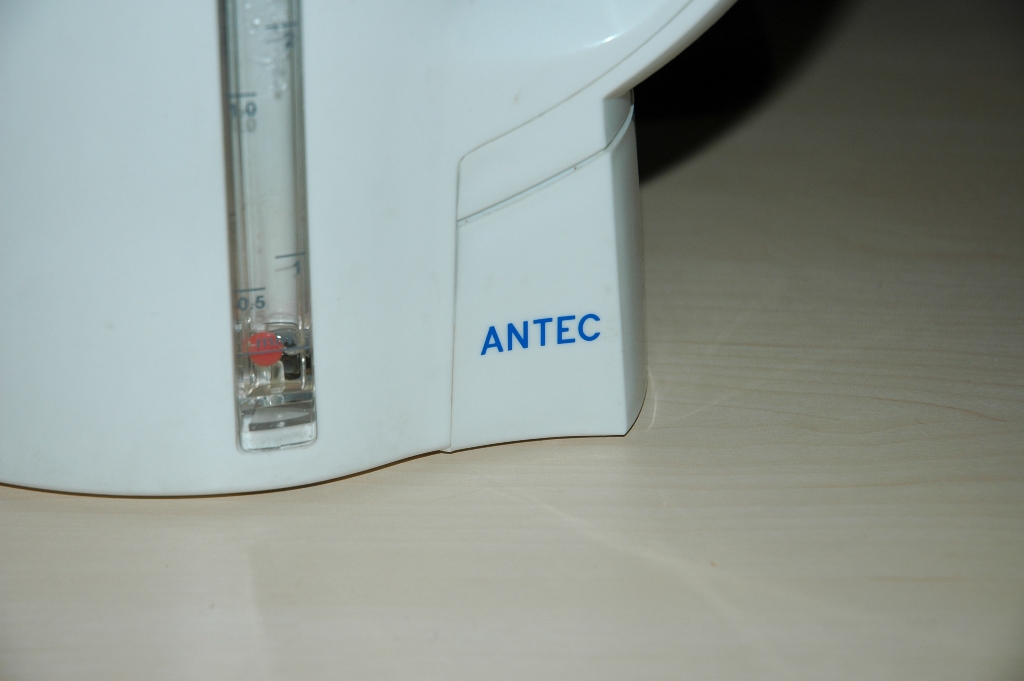

Her er "kabinettet" i all sin prakt.



Målene innvendig er:

- 22 cm fra bunn til topp

- 12 cm i diameter men det er ikke helt rundt men mer ovalt.



Hva må gjøres?

[X] Rive ut varmeelementet.

[X] Finne hardware som passer og som er kraftig nok til å drive funksjonaliteten som ønskes.

[X] Finne løsning for strøm

[X] Finne løsning for kontakter

[X] Finne løsning for kjøling

[X] Bestemme meg for OS

[X] Bestemme meg for medieavspillingsprogram

[X] Kabling på kjøkkenet (til skjermen og trådløst nett)

[X] Kabling og orden i kabinettet

[X] Løsning for montering av komponentene i kabinettet

[X] Montering av skjerm på veggen



Hardware som må skaffes:

[X] Hovedkort - Asus EEE 1005PE

[X] Prosessor - Intel Atom N450 1,67 GHz

[X] Minne - 2 GB SODIM DDR2 667 MHz

[X] Harddisk - 250GB 2,5"

[X] Trådløst nettverkskort - Fra Asus EEE 1005PE

[X] Strømforsyning

[X] Kjøling



Software som skal brukes:

[X] OS - W7

[X] Nettleser

[X] Musikk program



Forklaring:

[X] = Ikke skaffet eller ikke funnet løsning på

[X] = Kjøpt eller løst



De største utfordringene jeg trenger hjelp til å løse er:

- Hvilket hovedkort/prosessor er mulig å få nedi denne og hvilken ytelse vil det evt ha?

- Hvordan løse strømforsyning ti l denne?

- Hvilket OS skal kjøres på den prosessoren som kjøpes, og kan det brukes til surfing og musikk avspilling?

- Kjøling i kabinettet? Hvordan?



Lagring og trådløst nett ser jeg på som enkelt. Ved bruk av 2,5" disker så burde det både bruke lite strøm og være stille. Trådløst løses mest sannsynlig ved hjelp av en USB løsning.



Kommentarer postes her.

Endret 25. april 2010 av BAT

[BAT]

Update 1:



Her er første update fra meg. Jeg har tittet litt på hva jeg klarer å putte oppi av hovedkort størrelser og sett litt på hva som finnes der ute. Jeg trodde opprinnelig at mulighetene skulle være gode, men utvalget på størrelsene under mini itx er faktisk ikke all verden. Kommer tilbake til dette litt lengre ned

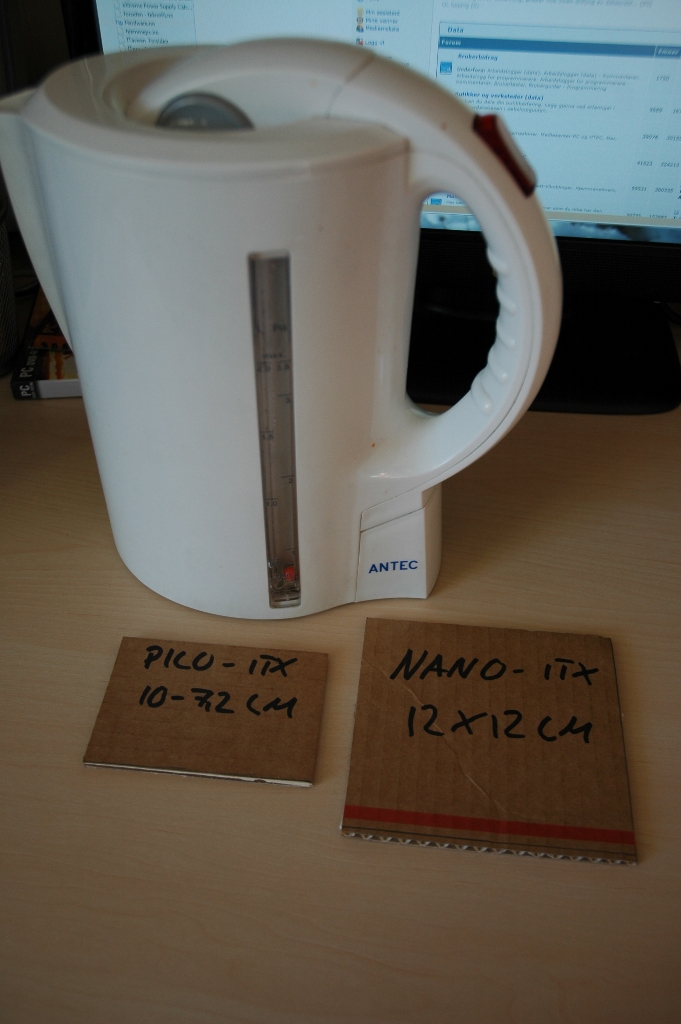

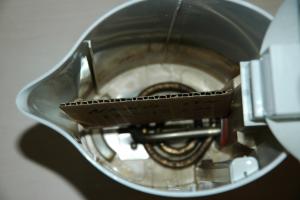

Jeg klipte ut to papp plater i størrelsene til nano itx og pico itx for å prøve ut hvor mye plass disse tok i "kabinettet".

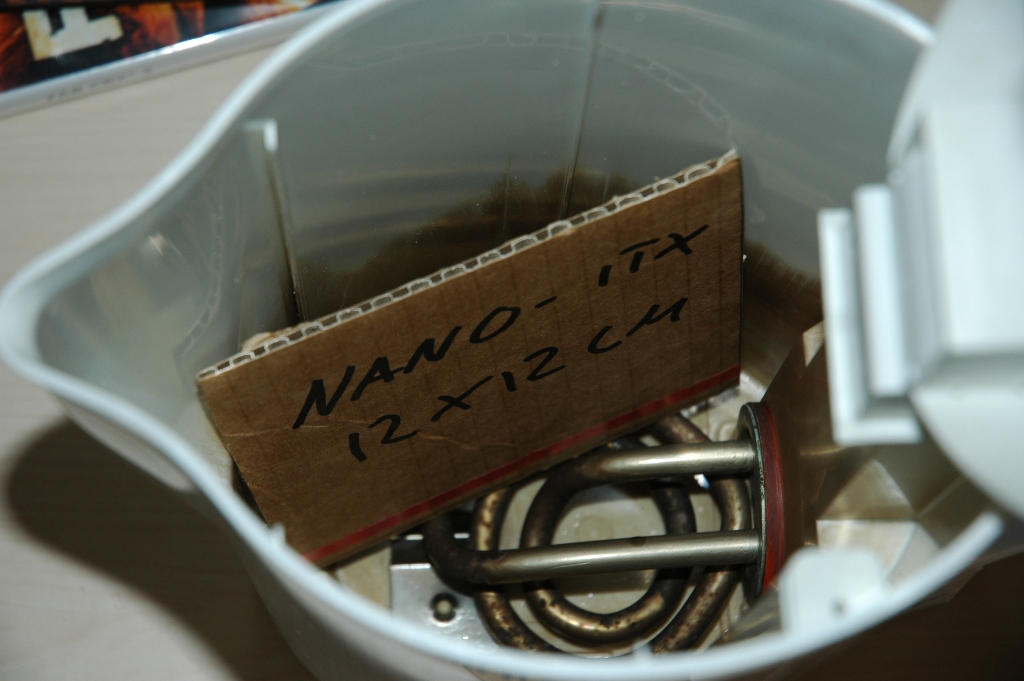

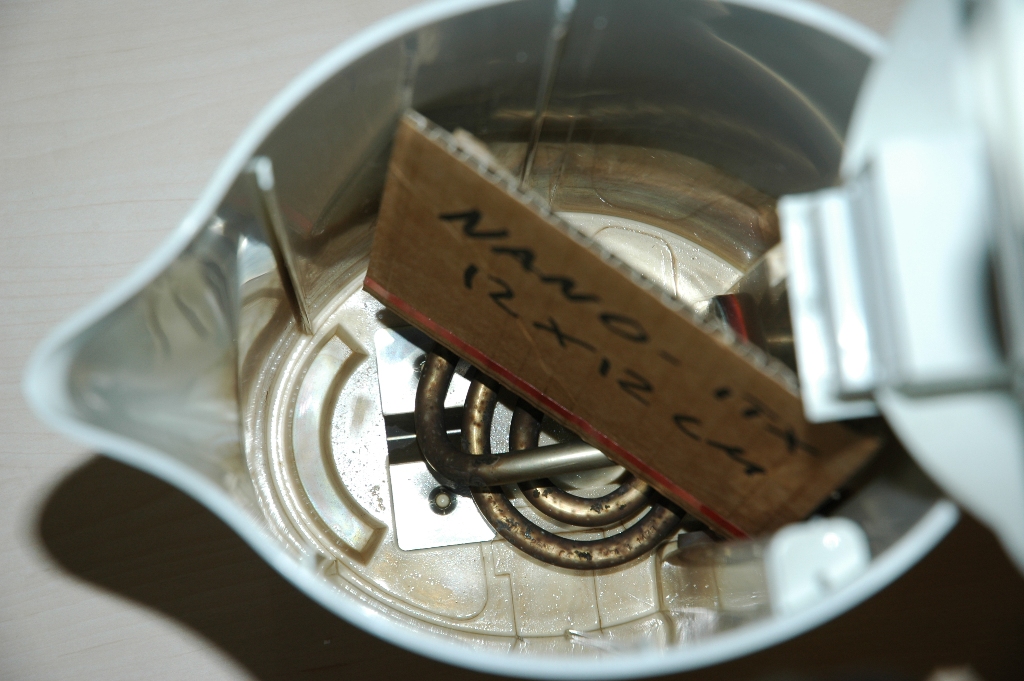

Her er med nano itx:

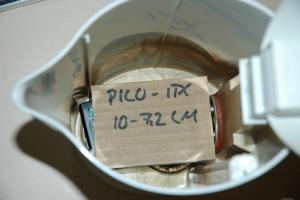

Med pico itx:



Det blir godt med plass oppi til både hovedkort, minne, disk og trådløst nett, men en ekstern strømforsyning tvinger seg nok frem tror jeg.



De hovedkortene som jeg har sett på så langt er disse:

Nano itx:

- Via Epia-N700

- Via Epia-N800 (denne er ikke kommet i nettbutikkene men ble lansert 15 des i fjor)

- Intel - (Intel sine løsninger på nano itx har jeg ikke klart å finne i nettbutikker ennå)



Pico itx:

- Via Epia P700

- Intel (Intel sine løsninger på pico itx har jeg ikke klart å finne i nettbutikker ennå)



Utvalget i nettbutikkene her i Norge er tynt. Noe finnes men spørs om det ikke blir litt innførsel på dette prosjektet. Når det kommer til ytelse på de prosessorene som passer nedi så vil det nok ligge på Atom nivå. De testene jeg så langt har funnet på nettet tyder på dette så jeg er litt usikker på om jeg skal gå for XP istedet for W7. Fordelen er at jeg kan teste alt før det skal nedi så det finner jeg vel ut



Det er bare å komme med kommentarer her.

[BAT]

Update 2:



Og etter lang tid så var det endelig tid for å gjøre litt mer her. Men sånn er det når man er borte ifm jobb i nesten en mnd.



Da har jeg gått til verks med skrujernet for å se hvordan det ser ut under panseret. Jeg skrudde løs elementet og demonterte kontakten og bryteroverføringen fra powerknappen.

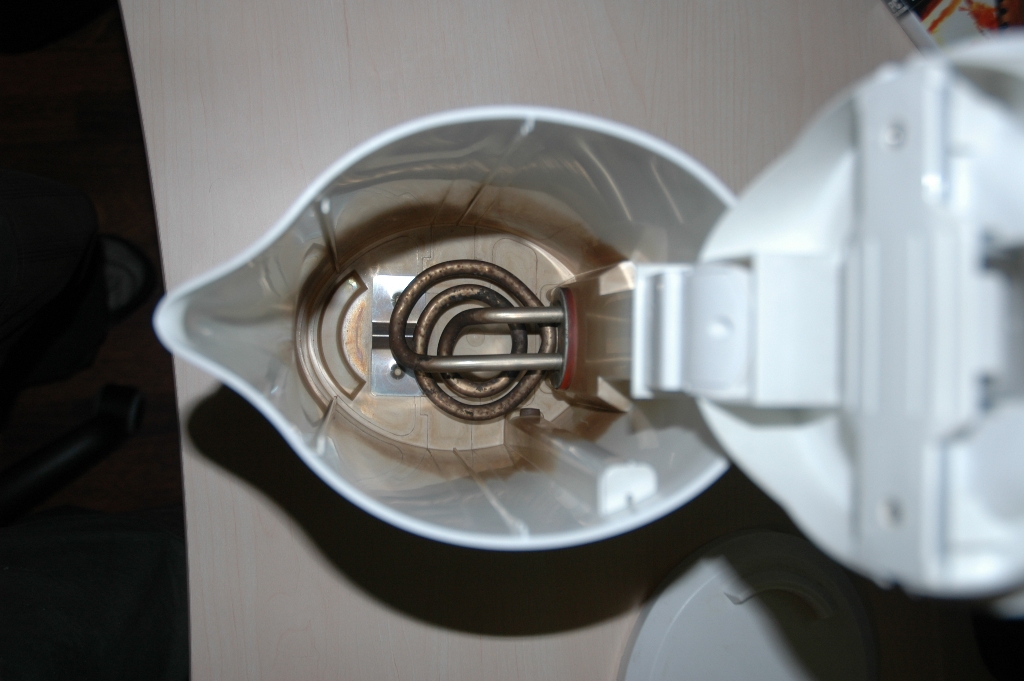

Før:



Etter:

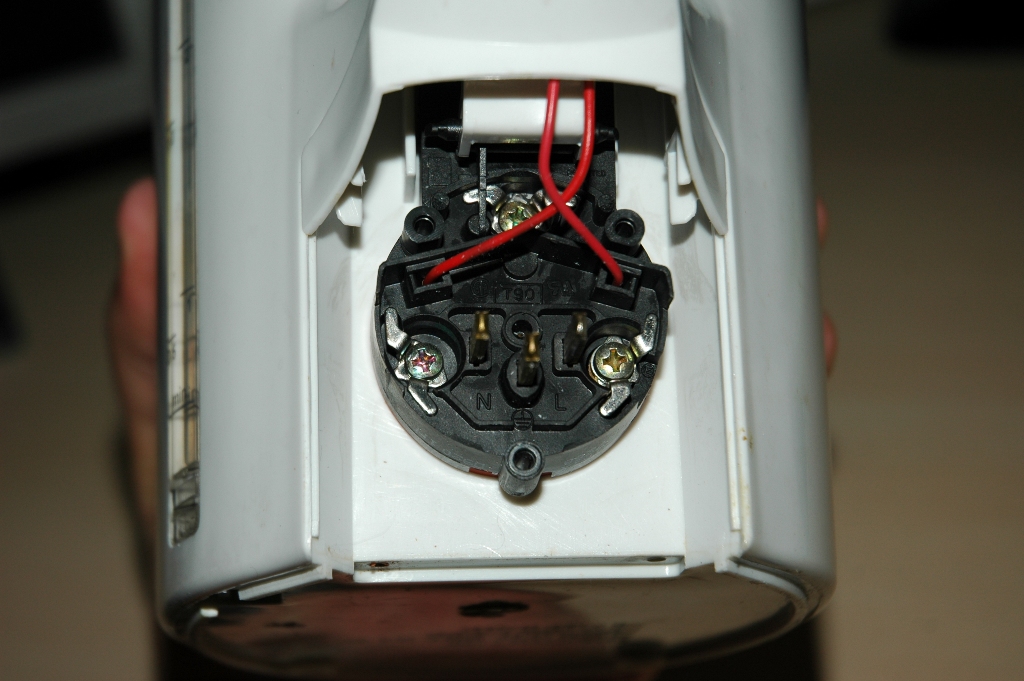

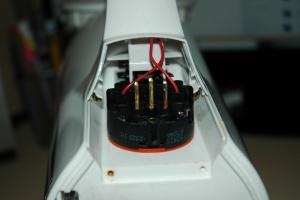

Dekslet fjernet bak:



Samme i annen vinkel:

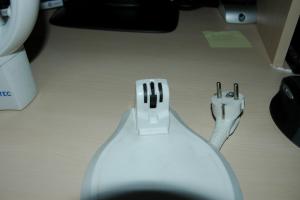

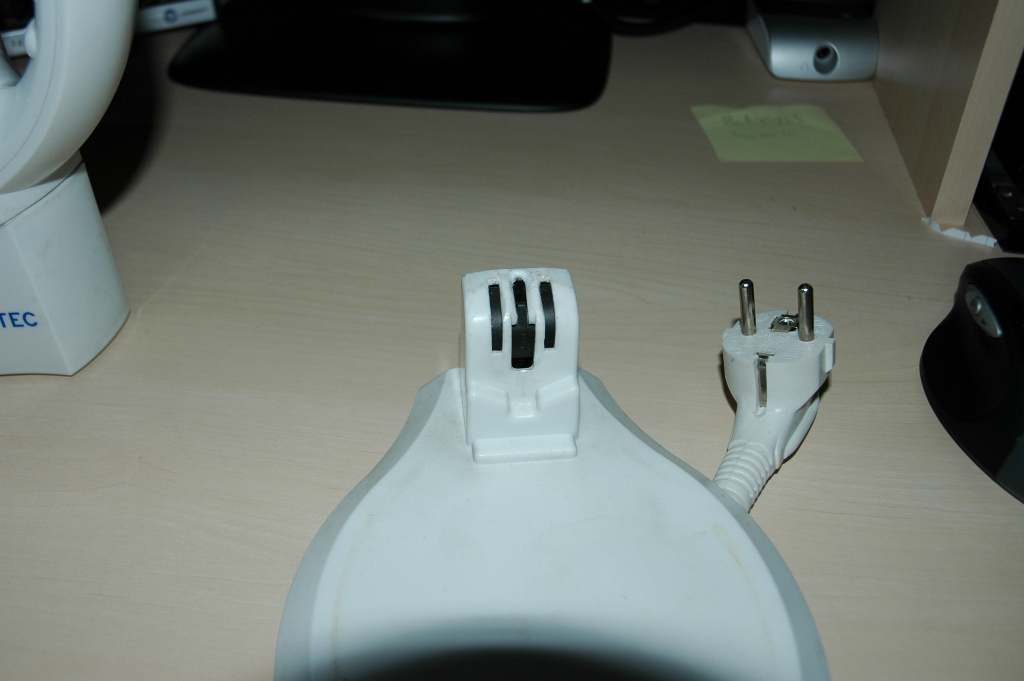

Sokkelen til kabinettet:

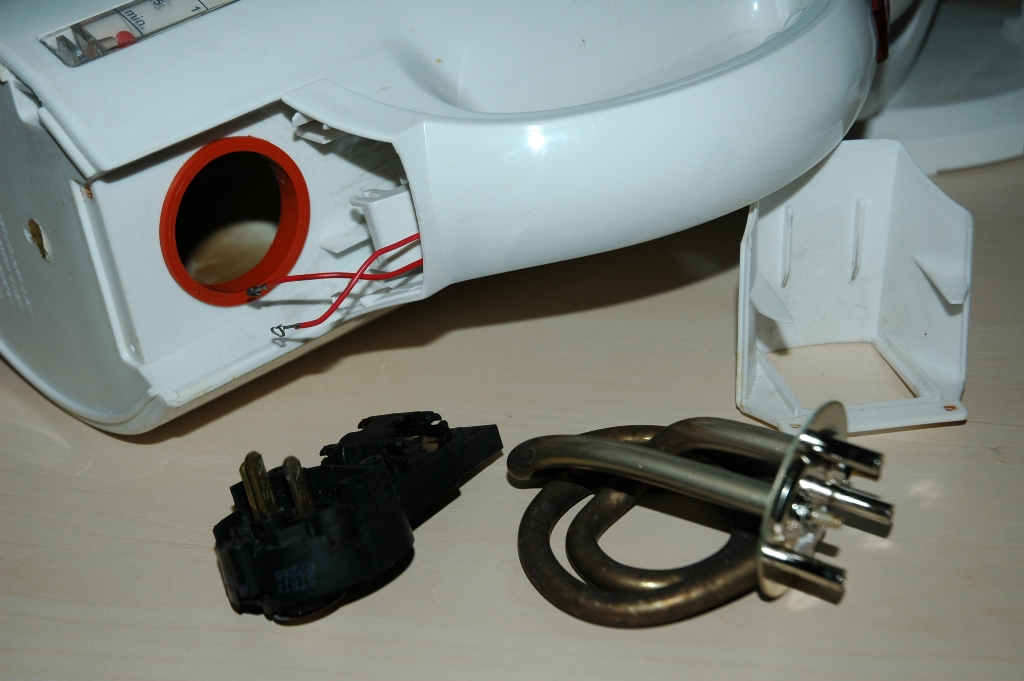

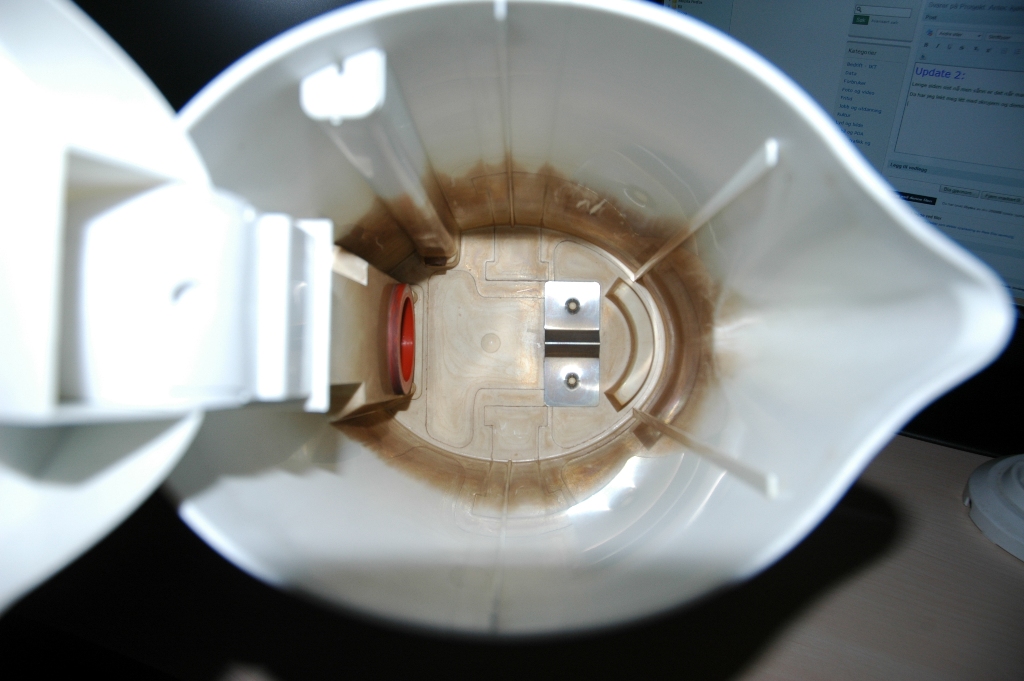

Varmeelementet demontert:



Her er forresten arvtakeren. Fruen var lite villig til å la meg begynne uten en fungerende vannkoker i huset.





Tanker videre:

- Jeg er skikkelig i villrede på om jeg skal vente til Via Epia N800 kommer ut eller om jeg skal sjanse på å demontere en netbook og prøve å klemme delene nedi. Asus EEE 1005 har et hovedkort som skal passe greit ned i kabinettet. (ca 13x13 cm). Får se om jeg klarer å holde hodet kaldt nok til ting dukker opp.



Jeg tar gjerne i mot gode forslag og idéer i kommentartråden

[BAT]

UPDATE 3



Nok en gang har det vært stille her. Skjer mye på jobb som gjør at det er litt lite fritid igjen til å leke seg.



Siden det tar vinter og vår før neste generasjon av Via sine Nano-itx kort kommer så har jeg bestemt meg for å kanibalisere en netbook hvis jeg i det hele tatt skal bli ferdig med dette.

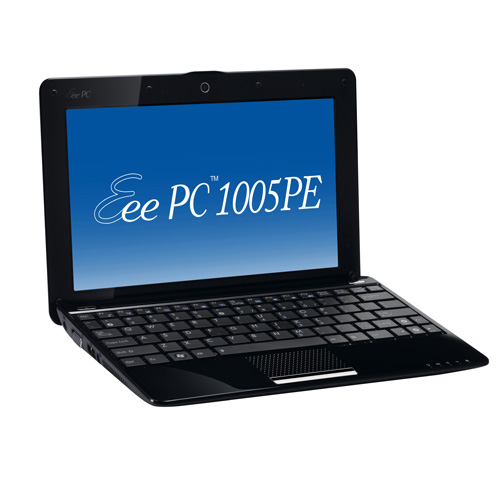

Valget har falt på en Asus EEE 1005PE





Den har delt hovedkortet opp i flere mindre deler slik at det skal være mulig å klemme alt dette nedi. I tillegg så skulle prosesoren være rask nok til å kunne kjøre W7 så det ser ut som jeg går går dette.

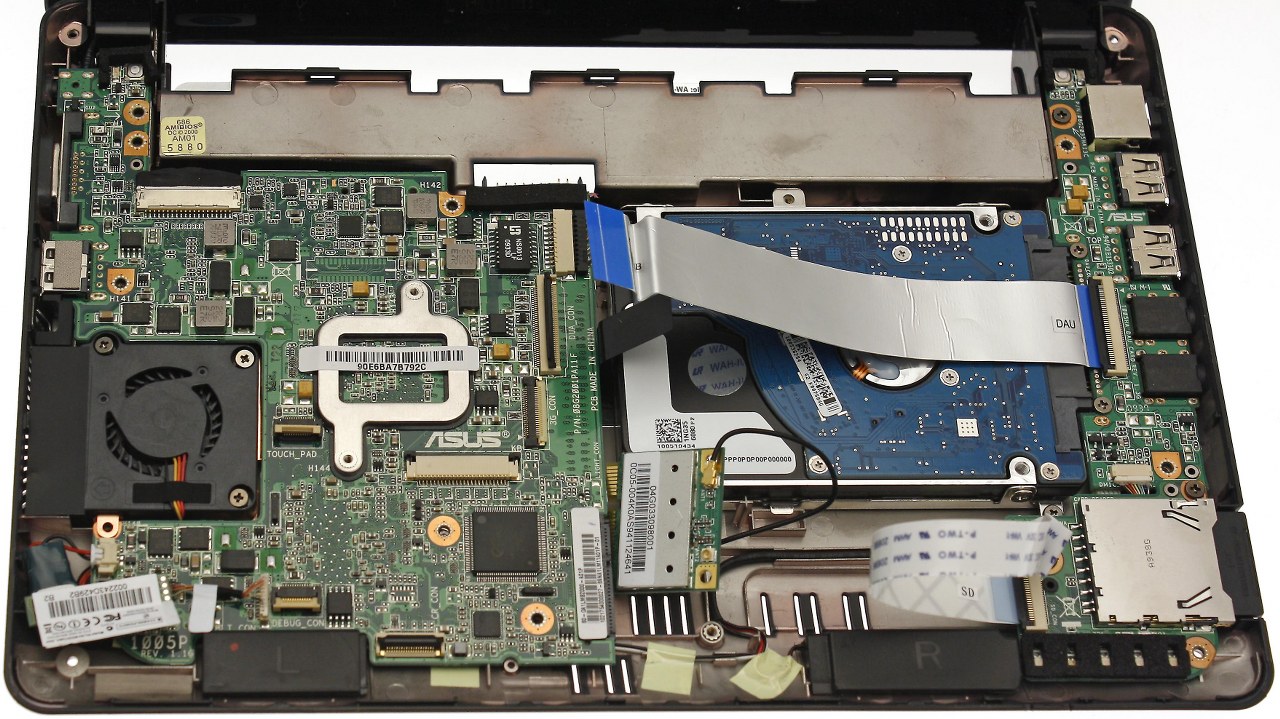

Her er test av 1005PE og bilder av den demontert



Nå er pcen bestilt og forhåpentlig vis på plass til uke 19 (min første rolige uke siden påske) og så er det bare å pønske ut lure løsninger på resten.



Planen videre er å skaffe resten av det jeg trenger til pcen er i hus så alt kan test kjøres før det puttes oppi kabinettet.



Jeg tar gjerne i mot gode forslag og idéer i kommentartråden



Edit: Rettet opp i feil PC. Var EEE 1005PE og ikke 1101HA som var riktig.

Endret 25. april 2010 av BAT

[BAT]

UPDATE 4



En liten mini oppdatering fra meg i kveld.



Pakken har kommet!!



Men jeg må være med fruen på Ikea i kveld så da blir det ikke noe trykking/installering/skruing før i morgen



Uansett her er et par bilder.

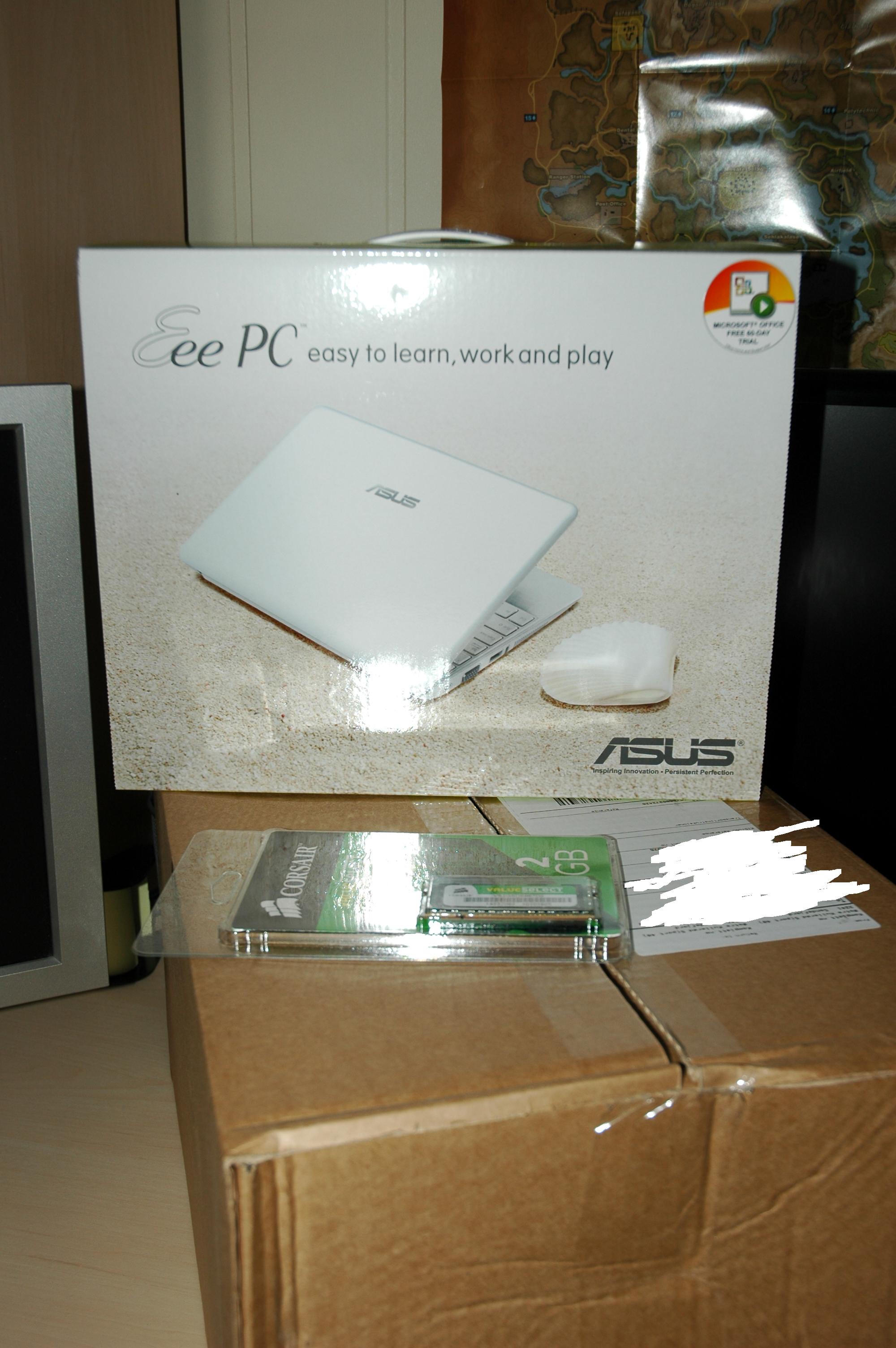

Pakken



Innholdet



Pakket ut



Kommentarer postes her.

Endret 20. mai 2010 av BAT

[BAT]

UPDATE 5



Veldig sent men her er endelig en oppdatering i fra meg.



Endelig har jeg fått gått i gang med skrutrekkeren. Imponerende hvor mye som er mulig å trykke inn i et så lite skall. I denne oppdateringen så skal jeg dekke demonteringen av pcen.

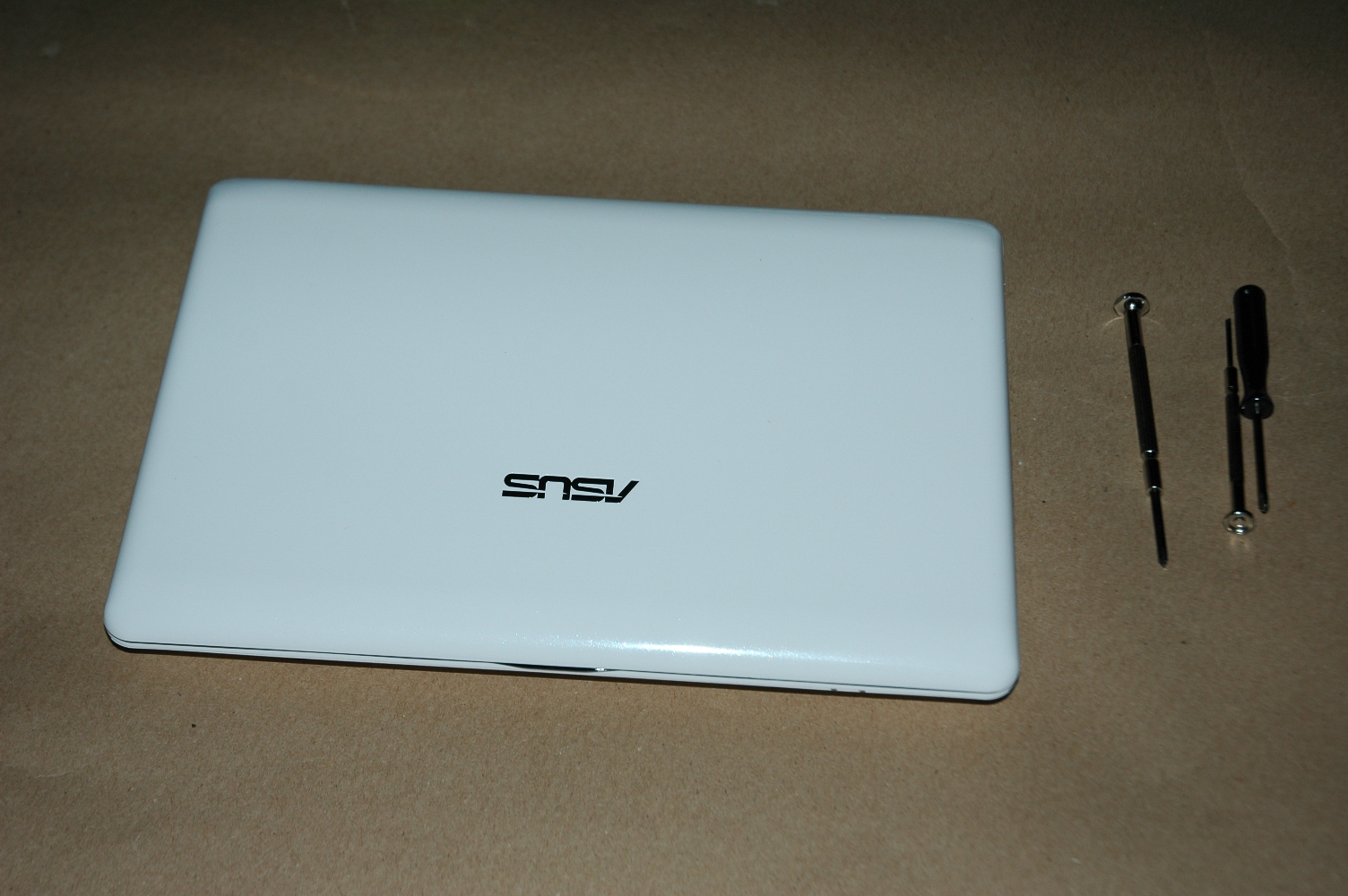

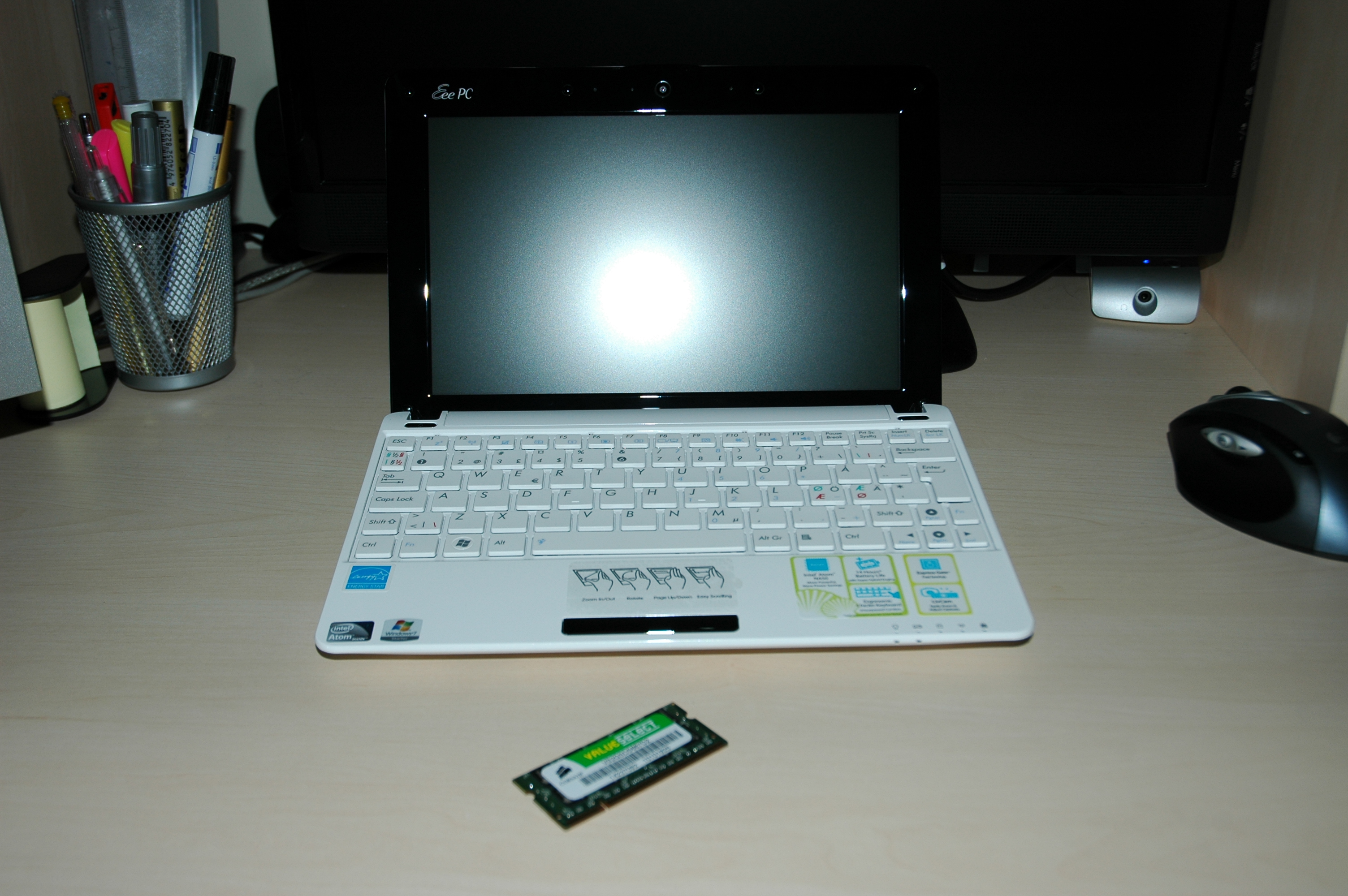

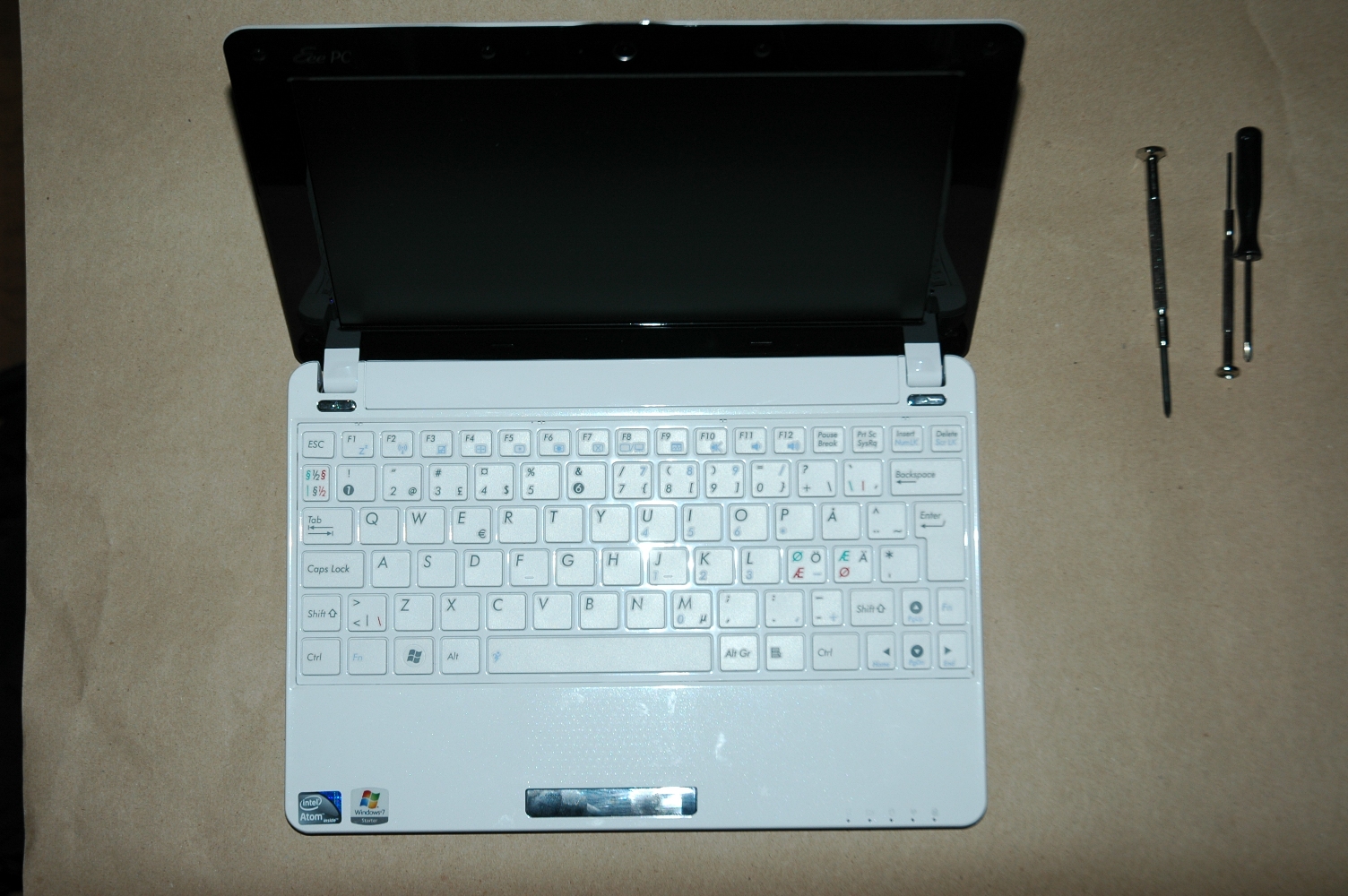

Her er siste bildet av hele pcen hel.

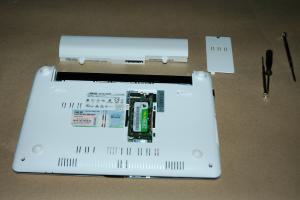

Batteri tatt ut og minne sloten eksponert

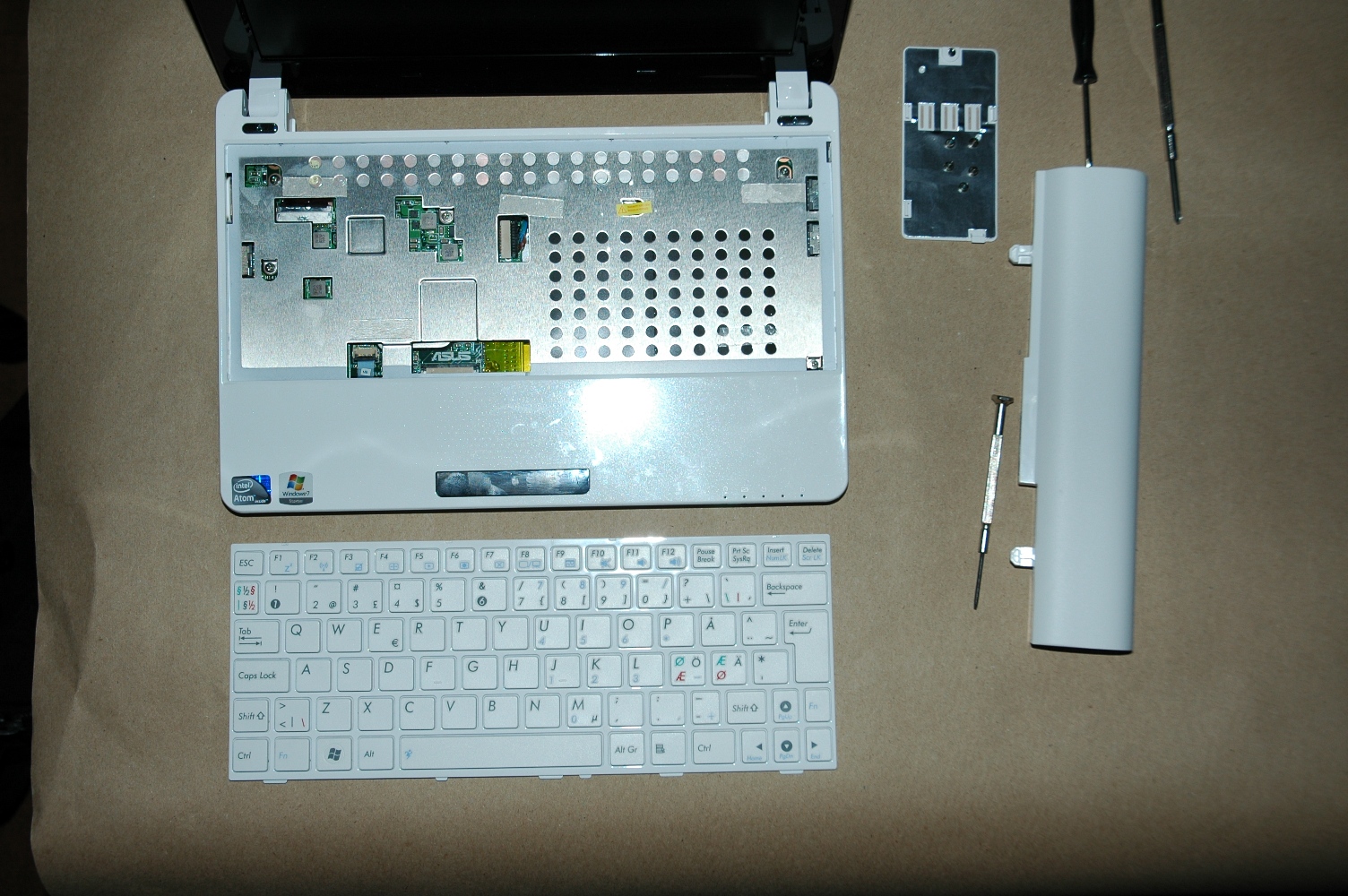

Tastaturet tatt av.



Topplokket av og innmaten eksponert

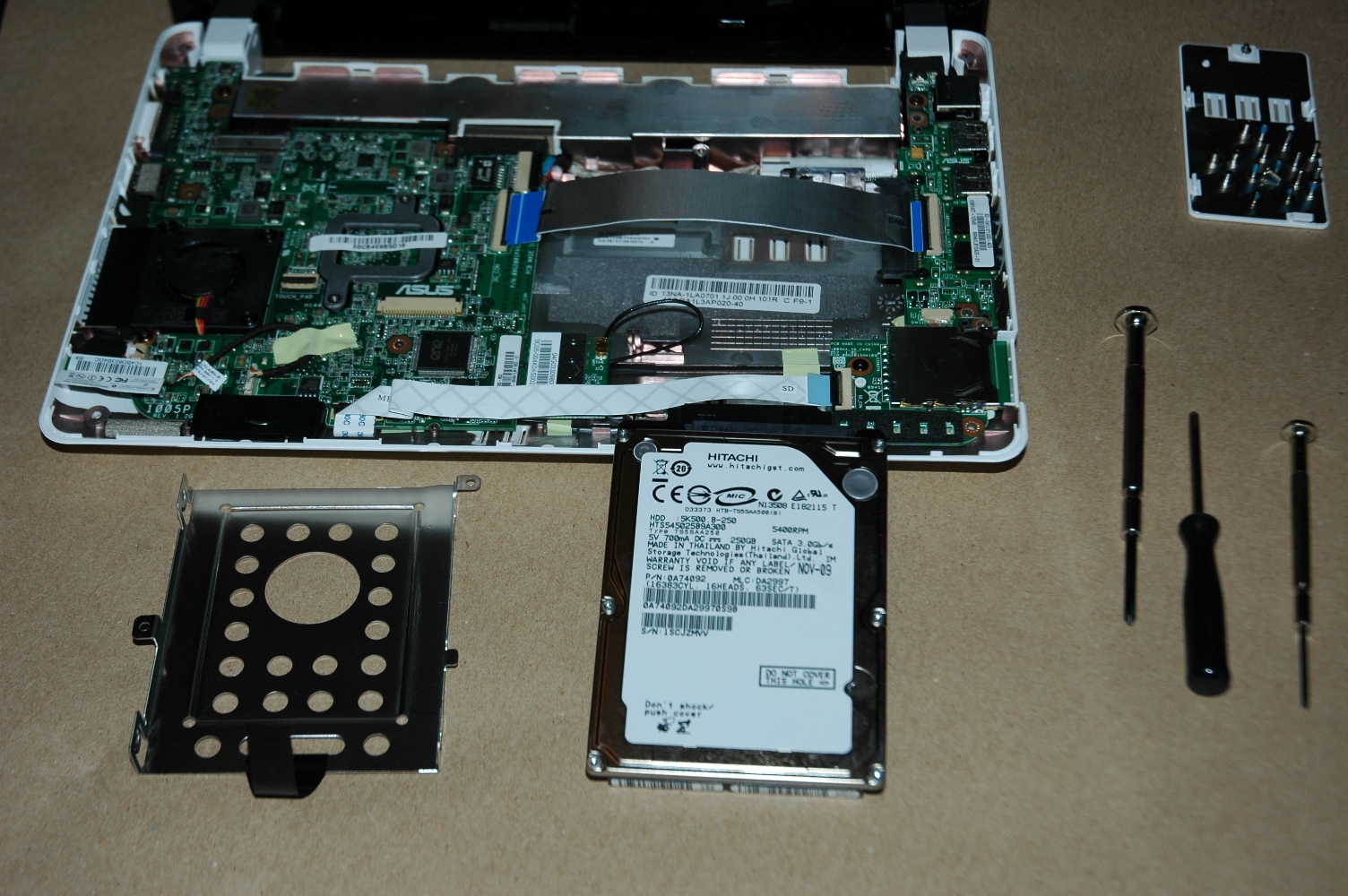

HDD tatt ut. Dette er en Hitachi 5K500 B-250. 5400 rpm, 250 GB, 2,5"



Kortleseren. Støtter SD kort

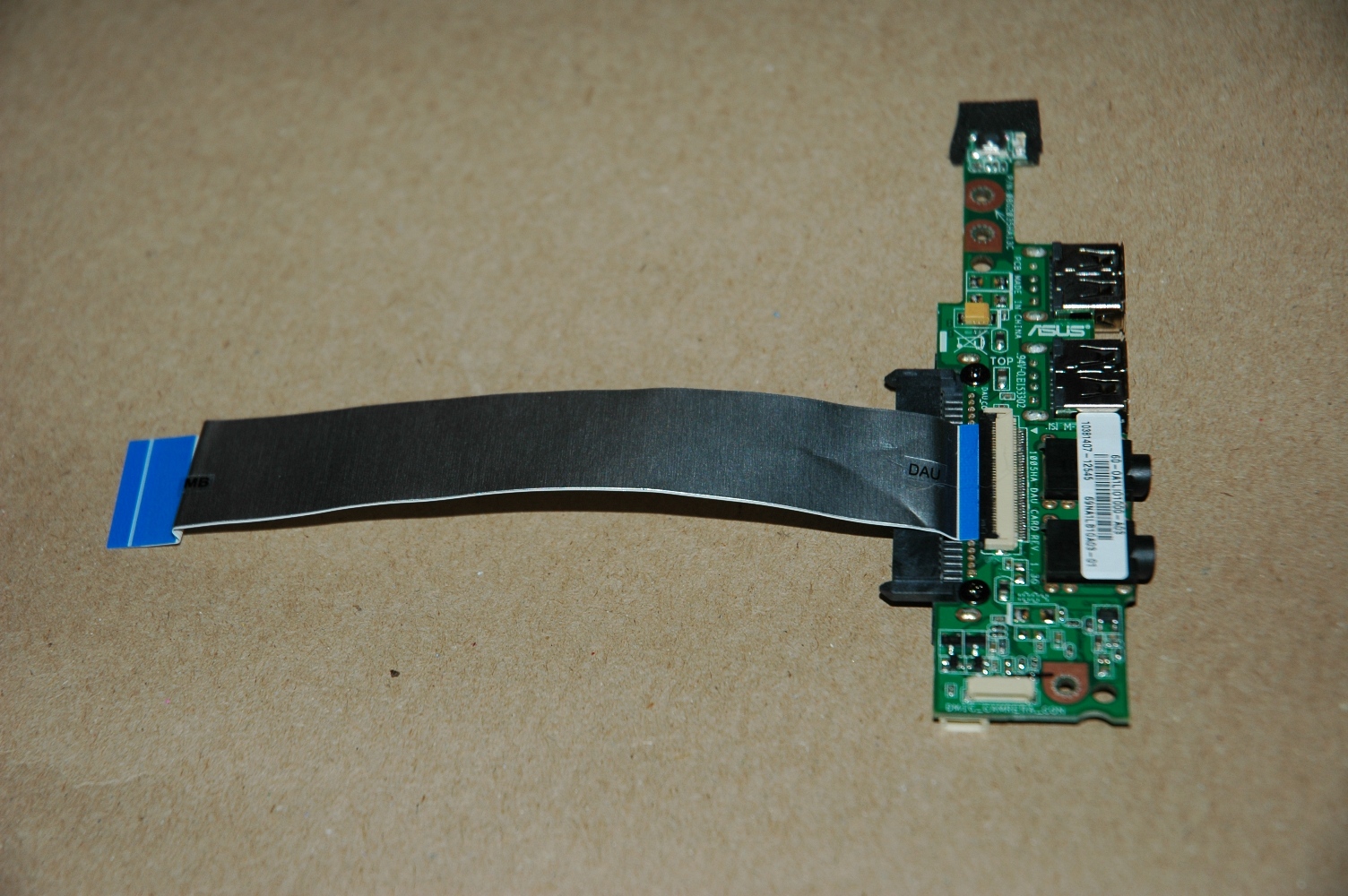

IO hub med USB, SATA, lyd, høytalere

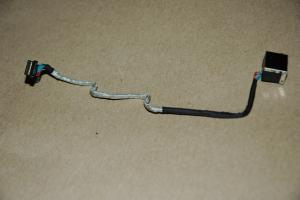

Nettverksport



Trådløst nettverkskort

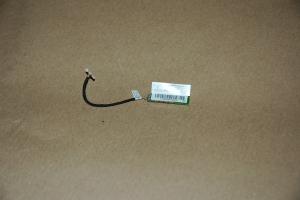

Bluetooth adapter

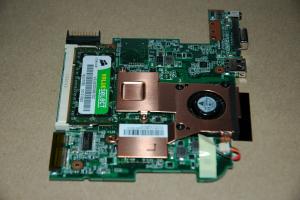

Hovedkort - topp



Hovedkort - bunn



Høytalere. Utrolig småe greier

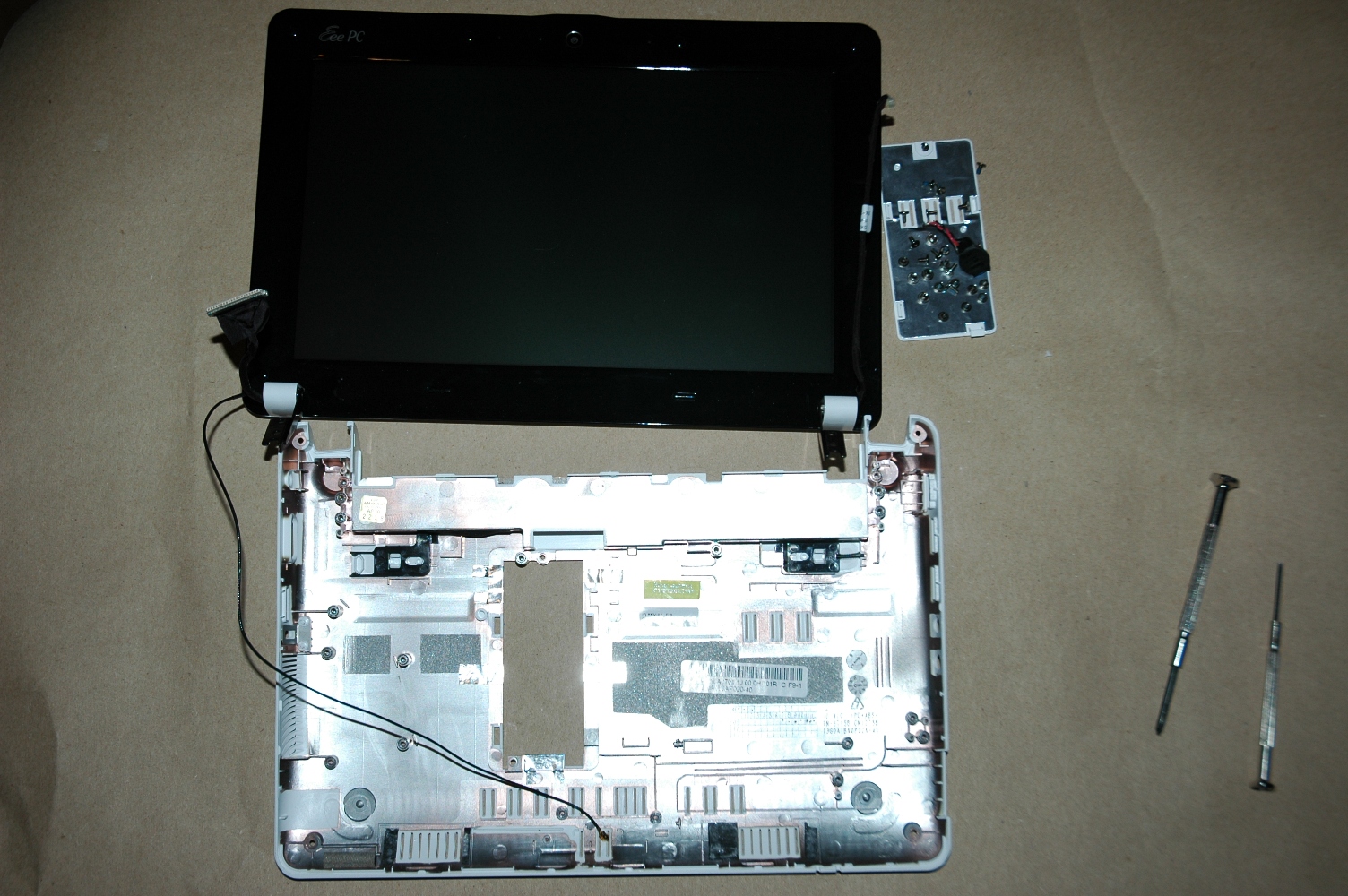

Skall og skjerm igjen



Skjerm eksponert

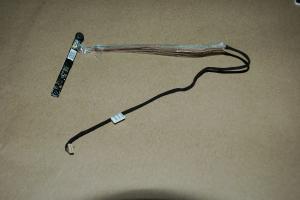

Webcam

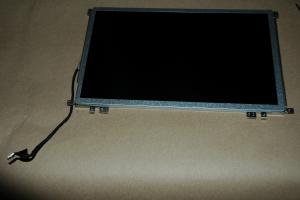

Skjermen helt eksponert

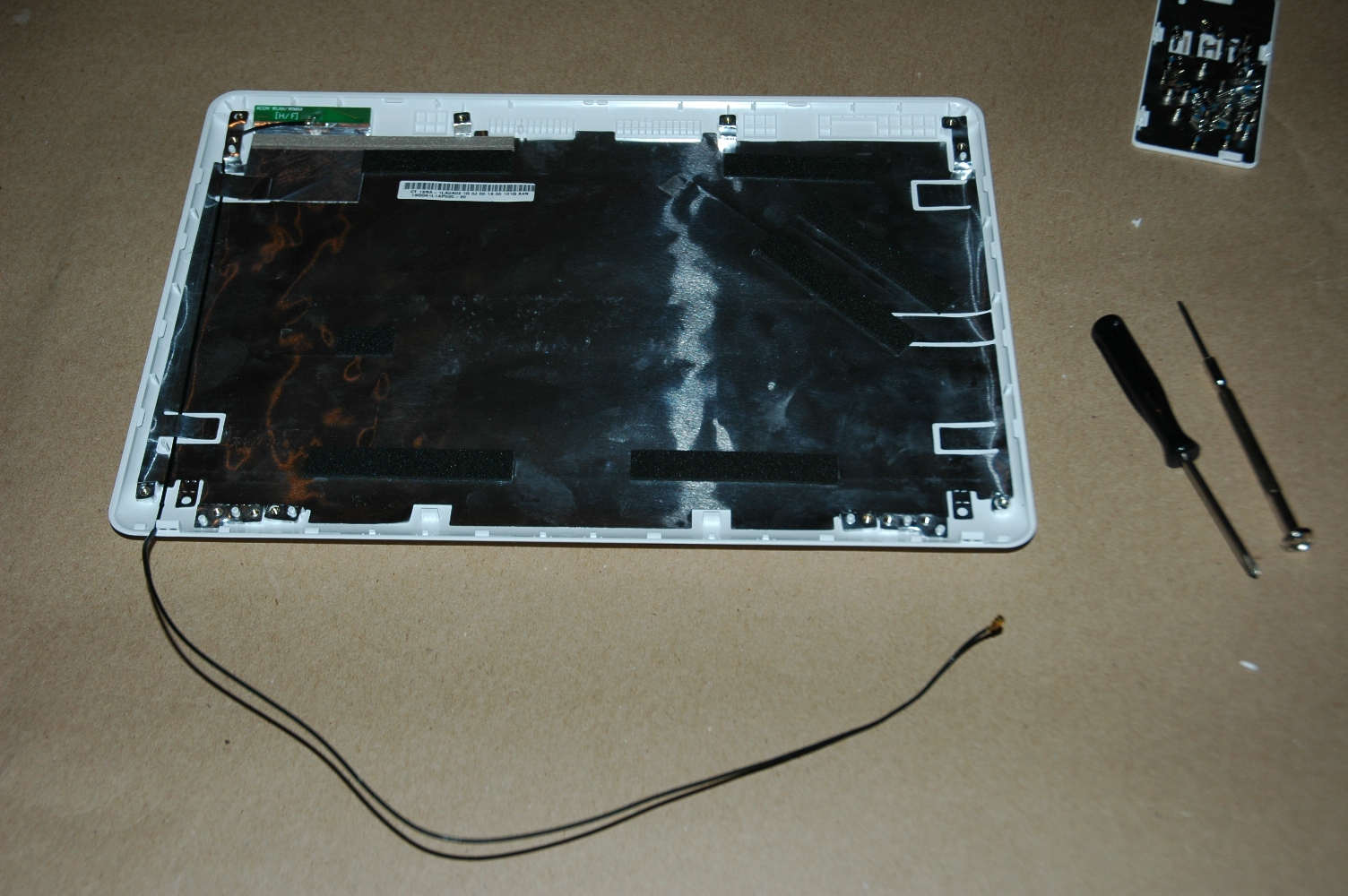

Antenne til WIFI integrert i lokket til skjermen

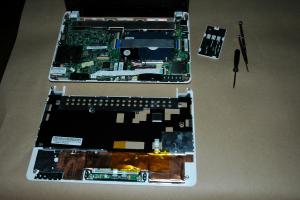

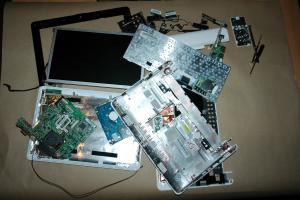

Alt dette var en pc før.....



Og nå starter det morsomme.... Klarer jeg virkelig å få dette til å fungere......

Vel, vi får se



Kommentarer postes her.

[BAT]

UPDATE 6



Da kommer en veldig forsinket oppdatering. Ting har stått veldig i ro siden i sommer da det har vært endel ting som har kommer over i pri køen.



Nå som alt er skrudd i småbiter så er det på tide å prøve om det går å få dette ned i kabinettet. Starter først med de to største komponentene.

Hovedkortet og IO huben med disk.

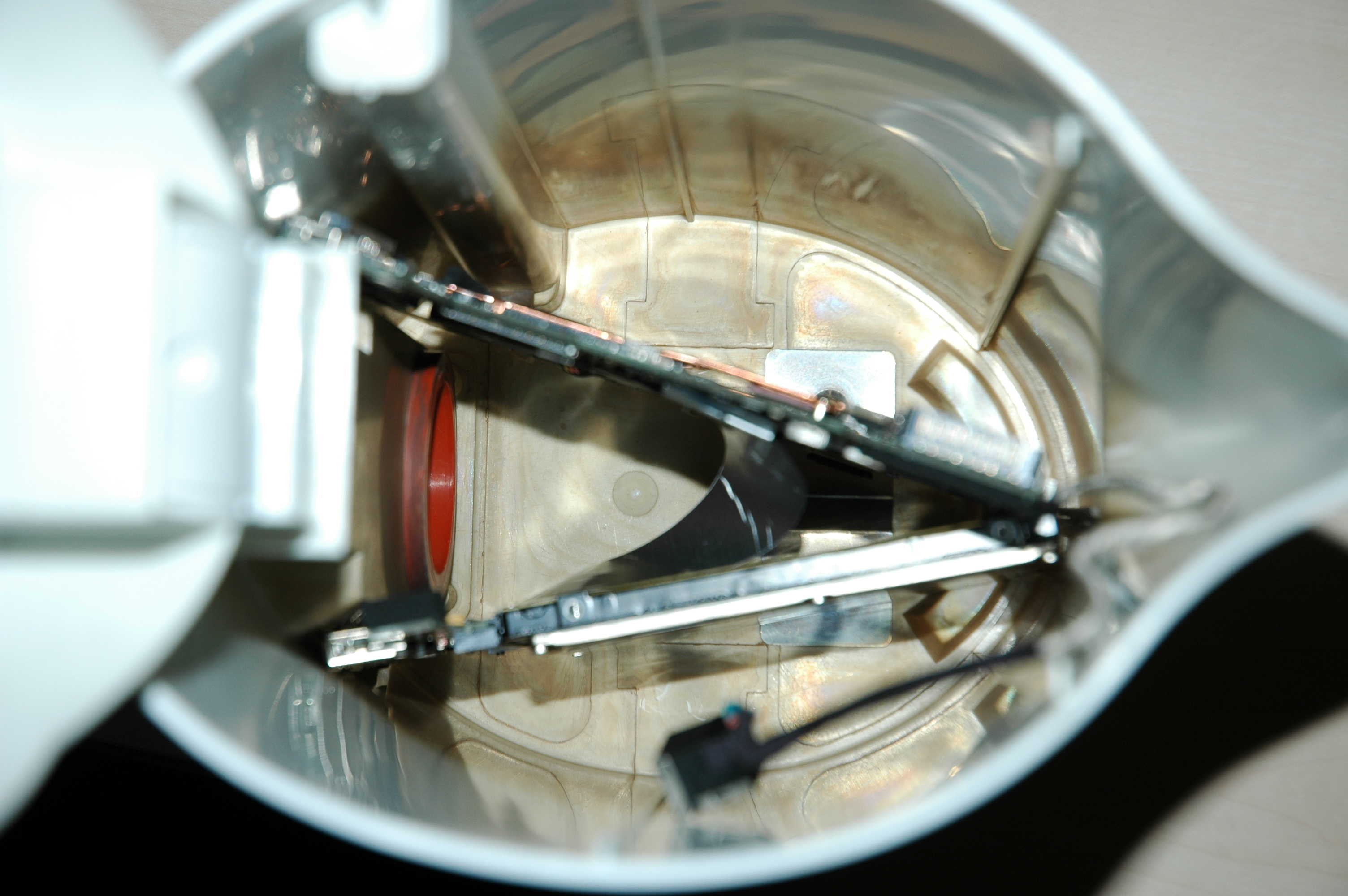

Når disse skal oppe så ser det sånn ut.

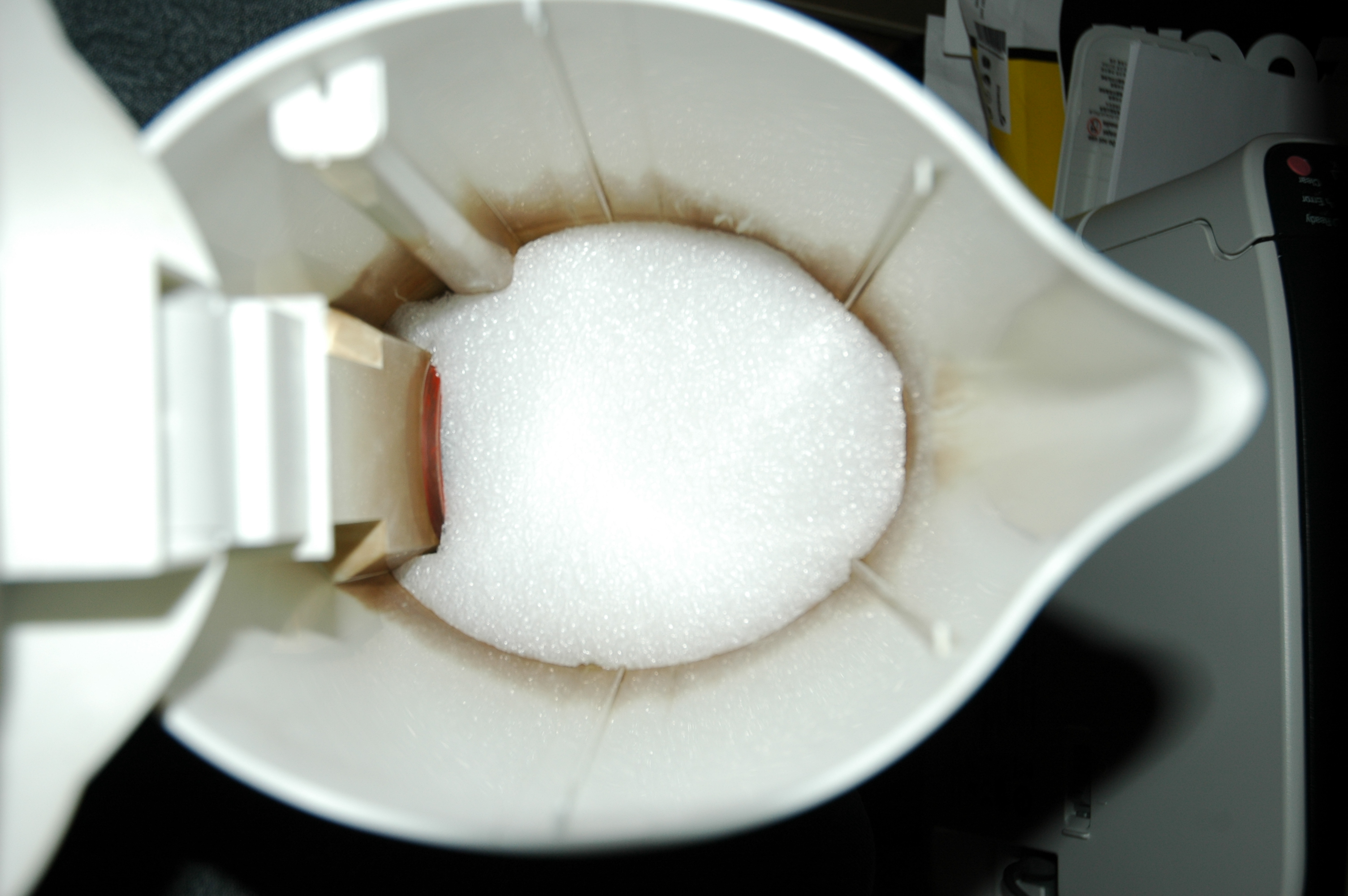

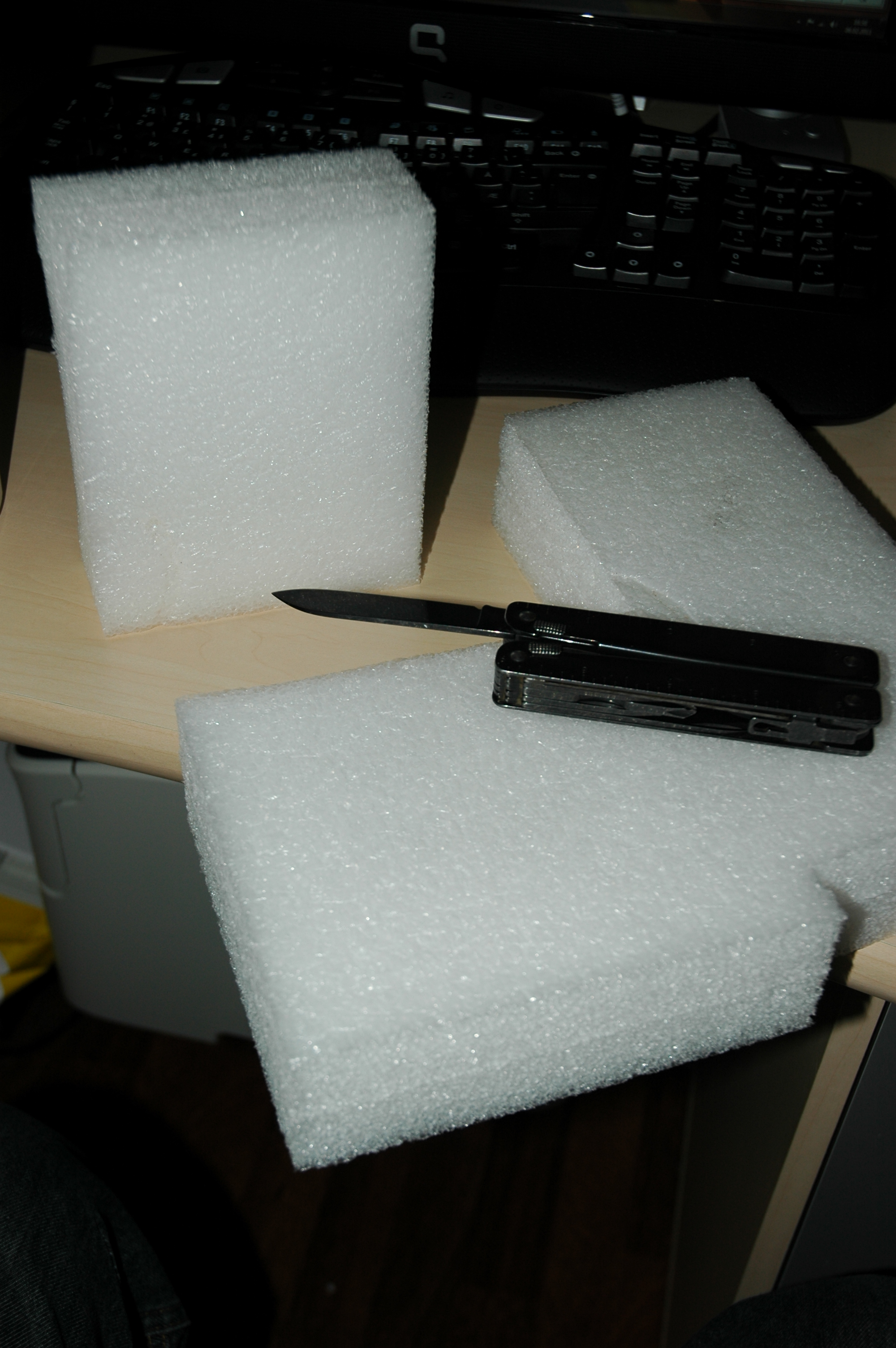

Det er godt med plass men jeg må ha noe som hindrer kortene å komme i kontakt med bunnen da det ligger en metallplate i bunn. I tillegg så må kortene "låses" fast slik at de ikke kommer ut av posisjon. Jeg skal legge et lag med utskjært beskyttelsesskum i bunn og lage spor i bunnen til kortene.

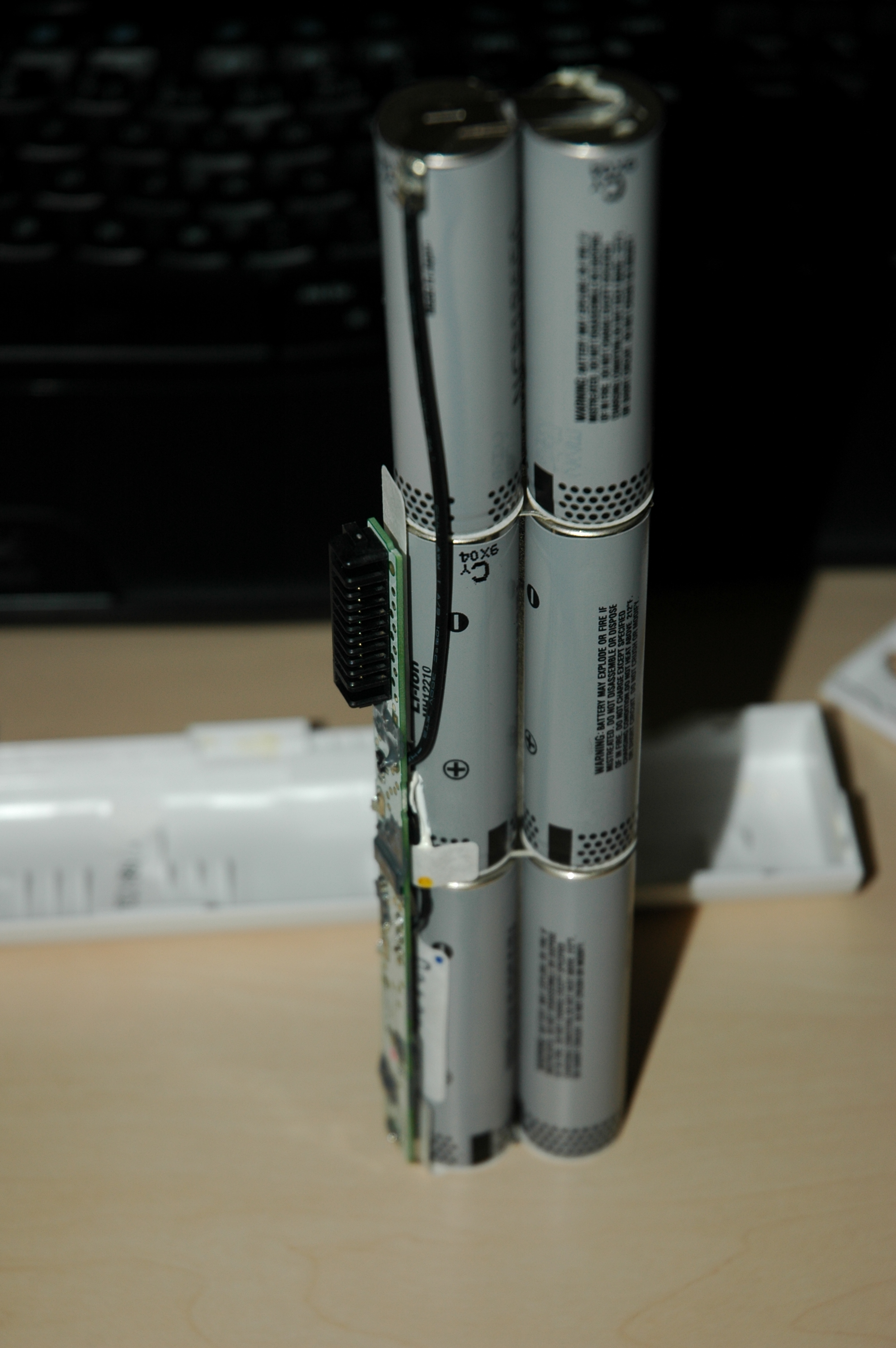

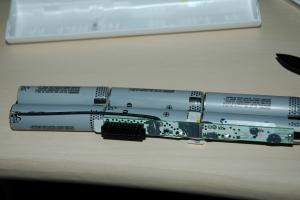

Videre så skal jeg også legge batteriet oppi for å lettere sørge for at strømtilførselen går knirkefritt. Men for å få til dette så må jeg demontere plastikken, demontere batteripakken, lodde og tape opp slik at den tar mindre plass og passer ned i kabinettet.





Neste steg nå blir å planlegge hvor jeg skal ta hull for tilkobling av USB, skjermkabel og strøm og hvordan jeg skal få portene til å sitte fast i kabinettet.

Gode forslag til å løse dette taes i mot med stor takk



Kommentarer postes her.
