[Løst]Lysbryter med etterkoblet stikk

[Kardang81]

Hei



Litt lenge siden jeg har holdt på med dette nå så jeg må spørre



Jeg skal koble til to lamper på et loft. "Etter" lysbryteren skal jeg ha to stikkontakter. Jeg lurer bare på hvordan jeg skal koble til dette, har grublet over det litt nå



skal prøve å forklare enkelt: Fra koblingsboks har jeg lagt en 3x2,5 PR ned til en 1-polet bryter, fra bryteren har jeg lagt en 2x2,5 PR til første stikket. I koblingsboksen kommer da; tilførselen, 3-lederen og 2-lederen som går videre til lampen.

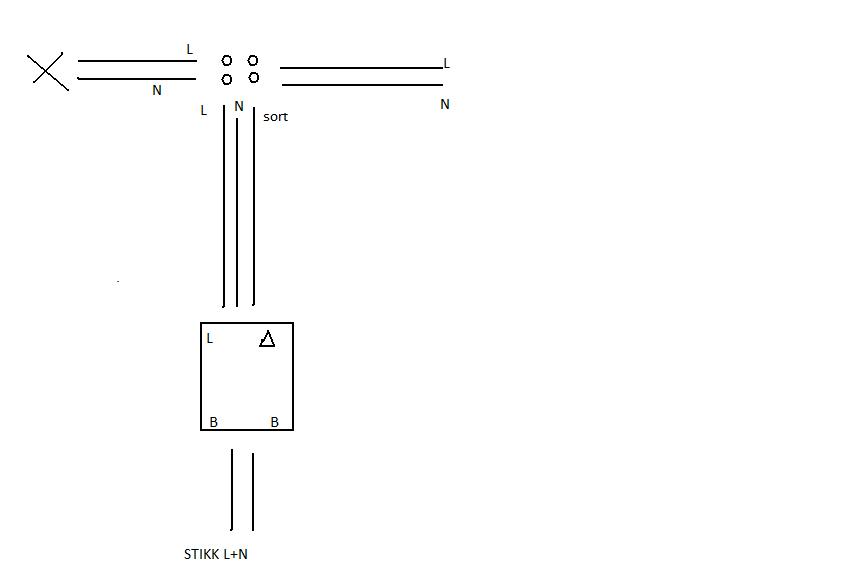

Legger ved en liten tegning



Ikke tenk på jordingen, den vet jeg hvor skal



Setter pris på all hjelp, gjerne litt billedlig forklaring



Takk

[War]

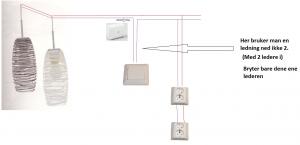

Jeg forstod egentlig ikke tegningen din, så bare en lampe.



Men jeg ville ha gjort det slik.

[Kardang81]

Jeg forstod egentlig ikke tegningen din, så bare en lampe.



Men jeg ville ha gjort det slik.



Det er slik jeg har gjort det. Jeg har bare tegnet inn lederne. Feks i en PR 2x2,5 (brun, blå og jord) men jordingen har jeg ikke tegnet inn. Jeg lurer på hvordan jeg skal koble dette sammen



Men takk for inspill

[Footy]

Hei



Litt lenge siden jeg har holdt på med dette nå så jeg må spørre



Jeg skal koble til to lamper på et loft. "Etter" lysbryteren skal jeg ha to stikkontakter. Jeg lurer bare på hvordan jeg skal koble til dette, har grublet over det litt nå



skal prøve å forklare enkelt: Fra koblingsboks har jeg lagt en 3x2,5 PR ned til en 1-polet bryter, fra bryteren har jeg lagt en 2x2,5 PR til første stikket. I koblingsboksen kommer da; tilførselen, 3-lederen og 2-lederen som går videre til lampen.



Legger ved en liten tegning



Ikke tenk på jordingen, den vet jeg hvor skal



Setter pris på all hjelp, gjerne litt billedlig forklaring



Takk



Anbefaler du ringer en lokal elektriker og får han til å komme og gjøre jobben. Dette har du pr. norsk lov ikke lov å gjøre selv og kan være potensielt livsfarlig

[Kardang81]

Bare for å ha ting på det tørre her.. Sitat "Litt lenge siden jeg har holdt på med dette nå så jeg må spørre". Jeg har svennebrev, men jobbet aldri etter lærling tiden. Teknisk sett er jeg en "fagmann".



Men! Jeg husker ikke hvordan jeg gjør dette, det er muligens derfor jeg posta denne posten.. hmm



Bedre at jeg spør her, og kanskje noen som har mer peiling på dette kan hjelpe til, enn at jeg kobler feil og ting smeller.

[War]

Tegn det en gang til hvor alle ledninger sitter sammen.

Skal stikkontaktene også brytes sammen med lampene?

[runela]

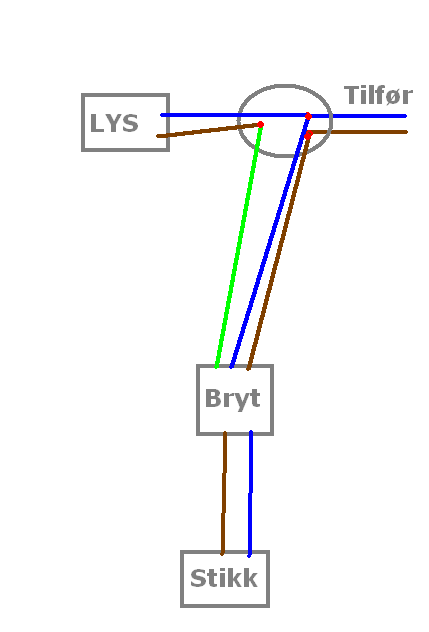

Skal kobles slik. Har tegnet fargen på lederne i kabeln. N er blå og L er brun i tilførsel osv.



Slik jeg har koblet det bryter du lysene med bryteren og har konstant spenning på stikk.



[chrisege]

Hei,



Tok det bare litt kjapt, så tegnet ikke symbolene, men du skjønner det sikkert.





Edit

Der var jagu Zx45 kjapper en meg.


Endret 9. februar 2010 av chrisege

[Kardang81]

Tegn det en gang til hvor alle ledninger sitter sammen.

Skal stikkontaktene også brytes sammen med lampene?



Nei de skal ikke brytes, det er det som er poenget.

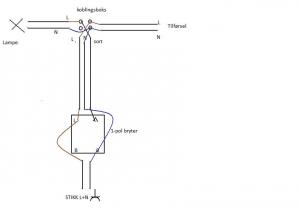

Her er hva jeg skal oppnå, og her er hvordan jeg tror det skal kobles:



Jeg skal ha fast spenning 230v i stikkene hele tiden, uavhengig av bryteren.

Denne er forsåvidt grei (brun og blå/hvit fra 3-lederen. Sammen med brun og blå fra stikket) Bryteren skal enkelt og greit skru av og på lampene, uten at strømmen til stikkontaktene mister spenningen. Slik tror jeg det skal gjøres :

[Kardang81]

Oi der var det kommet inn fasit gitt.



Takk takk for all hjelpen.
