[Løst]var sjuk, trenger hjelp - elektro

[tore16]

Jeg var desv sjuk her om dagen og da gikk lærern igjennom en del teori..

Desv fikk jeg jo ikke med meg dette men fikk leksene ;(

så det går nokså dårlig for å si det sånn.



Ville vært snilt om dere ga meg svar med "hvordan du kom fram til svaret". Det hadde vært perf så lærer jeg også.



vel uansett her er oppg.



En koke plate er merket 2000w /220v

a)Hvor stor strøm trekker kokeplaten om den kobles til en spenning på 220v, 50 hz?

b) Hvor stor er resistans er det i kokeplaten

c) hvor stor strøm vil den trekke dersom spenningen synker til 200v?

d) Hvor stor effekt utvikles det i kokeplaten ved en spenning på 200v?



Vi har en varmeovn som utvikler 1500w når den kobles til en spenning på 220v. Ovnen brukes på en byggeplass og avstanden på ovnen til kontakten er 50m. Kablenes ledertverrsnitt er 1,5mm(opphøyd i 2)

og lederne er av kobber (0,018). Spenningen i stikkonktakten er 215V.

a) Hvor stor er resistansen i varmeovnen?

b) Hvor stor er resistansen i Tilkoblingsledningen?

c) Hvor stor strøm går det til ovnen?

d) Hvor stor effekt omsettes det i ovnen?

e) Den effekten som omsettes i tiblakekoblingsledningen er tap. hvor stor er koblings virkningsgrad?

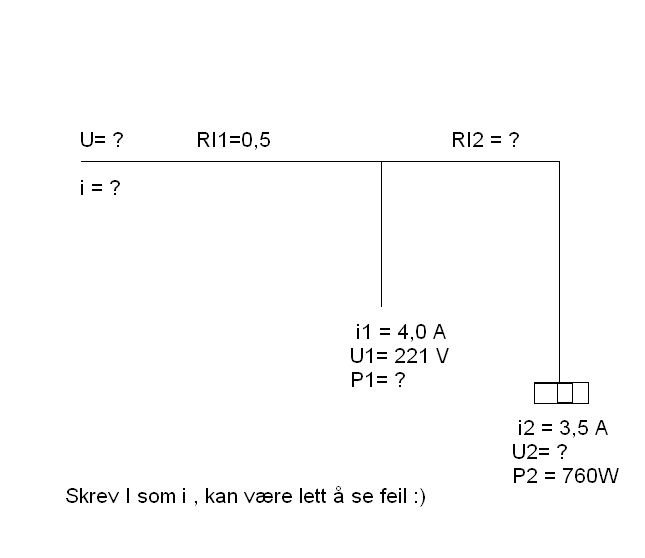

Vi skal beregne en kurs ut fra et sikringsskap. Belastningen er konsentret i to punkter slik som vist i fig 55. ( har laget pain tegning som jeg har lastet opp, se lenger ned!)

Tverrsnittet på enkeltlederen er 1,5mm(opphøyd i 2). Lederne er av kobber (0,018).

Det vi ellers vet om anlegget er skrevet inn i figuren:

Beregn

a) spenningen U2

b) effekten P1

c) Hovedstrømmen I

d)Spenningen ved sikringsskapet U

e) Resistansen i ledningen mellom belysningsanlegget og varmanlegget RI2 (tror det står RI, ser ikke helt.. dårlig ark)

f) effekttapet i ledningen


[Zeph]

Dette er jo i hovudsak snakk om å bruke formlar og putte inn verdiar. Har du ikkje lært Ohms lov? Det er endå lenge igjen av kvelden, du kjem sikkert gjennom alle oppgåvene på den tida.



Du lærer best ved å prøve sjølv og eventuelt spørje om hjelp til det du ikkje forstår.



Å finne straumen i ein krets med 2000W og 220V er ikkje akkurat rakettforskning. Går du på elektro forresten?

Endret 25. januar 2010 av Zeph

[V_B]

[tore16]

Dette er jo i hovudsak snakk om å bruke formlar og putte inn verdiar. Har du ikkje lært Ohms lov? Det er endå lenge igjen av kvelden, du kjem sikkert gjennom alle oppgåvene på den tida.



Du lærer best ved å prøve sjølv og eventuelt spørje om hjelp til det du ikkje forstår.



Å finne straumen i ein krets med 2000W og 220V er ikkje akkurat rakettforskning. Går du på elektro forresten?



Ja desv



liker ikke sterk strøm lærern så godt skal jeg være erlig, han er dårlig til å lære bort :\

mener ikke at han er skylden i at jeg ikke er god til detta men.. han skal jo lære oss

Husker ikke mye av det vi hadde om detta heller for en tid tilbake.

første året <--

Endret 25. januar 2010 av tore16

[tore16]

vis jeg spør fort nå :

Hvor stor strøm trekker kokeplaten om den kobles til en spenning på 220v, 50 hz



Hvordan regner man ut den? vilken formel.. vet ikke noe om hz omtrent

[Zeph]

Frekvensen betyr ingenting.



P = effekt (watt)

U = spenning (volt)

I = straum (ampere)

R = motstand (ohm)



Om du ser på biletet posta over er formelen for å finne I når du har P og U som følger: I = P/U



I = 2000/220 = 9,09A



For å finne resistansen må du bruke ein anna formel.



Du skal finne R og har P, U og I. Her finnes det fleire formlar, men den enklaste er: R = U/I



R = 220/9,09 = 24,2 ohm



Du må vel ha ein lærebok der ting er forklart?

Endret 25. januar 2010 av Zeph

[V_B]

vis jeg spør fort nå :

Hvor stor strøm trekker kokeplaten om den kobles til en spenning på 220v, 50 hz



Hvordan regner man ut den? vilken formel.. vet ikke noe om hz omtrent



Hz er irrellevant i denne oppgaven.



Effekt = P

Spenning = U

Strøm = I

Motstand = R



Som du ser i formelen så er I = P / U

[tore16]

Frekvensen betyr ingenting.



P = effekt (watt)

U = spenning (volt)

I = straum (ampere)

R = motstand (ohm)



Om du ser på biletet posta over er formelen for å finne I når du har P og U som følger: I = P/U



I = 2000/220 = 9,09A



For å finne resistansen må du bruke ein anna formel.



Du skal finne R og har P, U og I. Her finnes det fleire formlar, men den enklaste er: R = U/I



R = 220/9,09 = 24,2 ohm



Du må vel ha ein lærebok der ting er forklart?



Ahh skjønner du er flinkere til å forklarer en lærern min ._.

Nei desv har vi ikke en eneste bok med dissa tinga omtrent .. lærerne sier vi må følge godt med osv men hjelper lite vis du er sjuk da.

uansett takk. får se om jeg greier resten nå

[V_B]

Hvordan kan du gå på elektro og ikke ha en eneste bok om Ohms lov ? Den er jo aktuell i så og si alle fag på grunnkurs elektro.

[tore16]

Hvordan kan du gå på elektro og ikke ha en eneste bok om Ohms lov ? Den er jo aktuell i så og si alle fag på grunnkurs elektro.



alså jeg vet hva ohms lov er .. :\

har en bok med et par formler så klart men ikke akkurat til slike ting som denna oppg.

problemet mitt er å formelere spørsmålet >.< jeg forstår det fort vis folk forklarer .. så selve prob mitt er spørsmålet (alså hvordan det er spørt) høres kanskje dumt ut men..

[V_B]

Skjønner, det er lov til å formulere seg feil. Jeg foreslår at du bruker sirkelen med formlene jeg har lagt ut og prøver ditt beste å løse oppgaven. Når du har gjort den så legger du den ut, så skal jeg ta å se over den. Det er forbeholdt at du gjør ditt beste med å løse den, slik at jeg ikke gjør leksene dine for deg.

[tore16]

Skjønner, det er lov til å formulere seg feil. Jeg foreslår at du bruker sirkelen med formlene jeg har lagt ut og prøver ditt beste å løse oppgaven. Når du har gjort den så legger du den ut, så skal jeg ta å se over den. Det er forbeholdt at du gjør ditt beste med å løse den, slik at jeg ikke gjør leksene dine for deg.



oppg 1. (jeg tror detta er riktig.. ikke vær slem^^)



a) 2000/220 = 9,09A

b) 220/9,09 = 24,2 ohm

c) 2000/200 = 10A

d) 200*10 = 2000W



er hva jeg har kommet fram til da

[V_B]

Skjønner, det er lov til å formulere seg feil. Jeg foreslår at du bruker sirkelen med formlene jeg har lagt ut og prøver ditt beste å løse oppgaven. Når du har gjort den så legger du den ut, så skal jeg ta å se over den. Det er forbeholdt at du gjør ditt beste med å løse den, slik at jeg ikke gjør leksene dine for deg.



oppg 1. (jeg tror detta er riktig.. ikke vær slem^^)



a) 2000/220 = 9,09A

b) 220/9,09 = 24,2 ohm

c) 2000/200 = 10A

d) 200*10 = 2000W



er hva jeg har kommet fram til da



A, B og C er riktig.



Oppgave D blir feil. Du vet at du får 10A ved 2000W og 200V, men i denne oppgaven får du kun oppgitt spenning. Det som vi vet at ikke har forandret seg er motstanden.



Vi bruker derfor formelen P = U^2 / R : 200V^2 / 24.2Ohm.



P = 1652.9W

[tole]

sterkstrømmen er jo sinusformet så strømen vil jo variere alt etter hvor i bølgen man er, noe som gjør at man har en faktor man korrigerer med så vidt jeg husker.



Slå det i alle fall opp og sjekk.

[tore16]

Skjønner, det er lov til å formulere seg feil. Jeg foreslår at du bruker sirkelen med formlene jeg har lagt ut og prøver ditt beste å løse oppgaven. Når du har gjort den så legger du den ut, så skal jeg ta å se over den. Det er forbeholdt at du gjør ditt beste med å løse den, slik at jeg ikke gjør leksene dine for deg.



oppg 1. (jeg tror detta er riktig.. ikke vær slem^^)



a) 2000/220 = 9,09A

b) 220/9,09 = 24,2 ohm

c) 2000/200 = 10A

d) 200*10 = 2000W



er hva jeg har kommet fram til da



A, B og C er riktig.



Oppgave D blir feil. Du vet at du får 10A ved 2000W og 200V, men i denne oppgaven får du kun oppgitt spenning. Det som vi vet at ikke har forandret seg er motstanden.



Vi bruker derfor formelen P = U^2 / R : 200V^2 / 24.2Ohm.



P = 1652.9W

ah okey takk
