Vil bare annonsere min kommende arbeidslogg og gi en kort beskrivelse av prosjektet mitt.

(prosjektet kommer trolig ikke skikkelig i gang før i romjulen)



Dette prosjektet startet egentlig for vell et år siden og jeg anbefaler alle som er interessert i bakgrunnsinformasjon om å ta en titt på workloggen min på ITpro.no: Prosjekt: HTPC i Denon cd-spiller



Kort fortalt går prosjektet ut på å bygge en pc med fornuftig ytelse til en billig penge med gode HTPC-egenskaper.

HTPC står som kjent for Home Theater Personal Computer. Nå har ikke jeg budsjett til å komplettere denne pcen med hjemmekino-utstyr, men jeg tror et HD-Ready tv og et stereoanlegg får gjøre nytten inntil videre.....

Her er den gamle cd-spilleren min som skal fungere som kabinett i mitt nye HTPC-prosjekt:



Fysiske mål utvendig på cd-spilleren:

Høyde 86mm (ikke tatt med høyden på føttene)

Bredde 435mm

Dybde 265mm



Dette blir mildt sagt en utfordring med hensyn til plass og varmeutvikling!



Forberedelser

Som fortalt har jeg allerede hatt en fungerende pc montert inne i cd-spiller kabinettet mitt. Prosjektet ble en smule mislykket pga for lav ytelse og for høye temperaturer på maskinvaren. Å fullføre dette prosjektet innså jeg var meningsløst derfor har jeg bestemt meg for å skrote mesteparten av maskinvaren og starte helt fra bunnen av igjen.

Slik så innholdet i "modden" min ut:







Kommentartråd

Endret 12. desember 2009 av The Metal God

[Stjernestøv]

Ny maskinvare innkjøpt



Handleliste:

Hovedkort: Gigabyte GA-MA785GMT-UD2H

Prosessor: AMD Athlon II X2 250

Systemminne: OCZ DDR3 PC3-8500 Gold Dual Channel 2 GB

Strømforsyning: Fortron-Source 270W

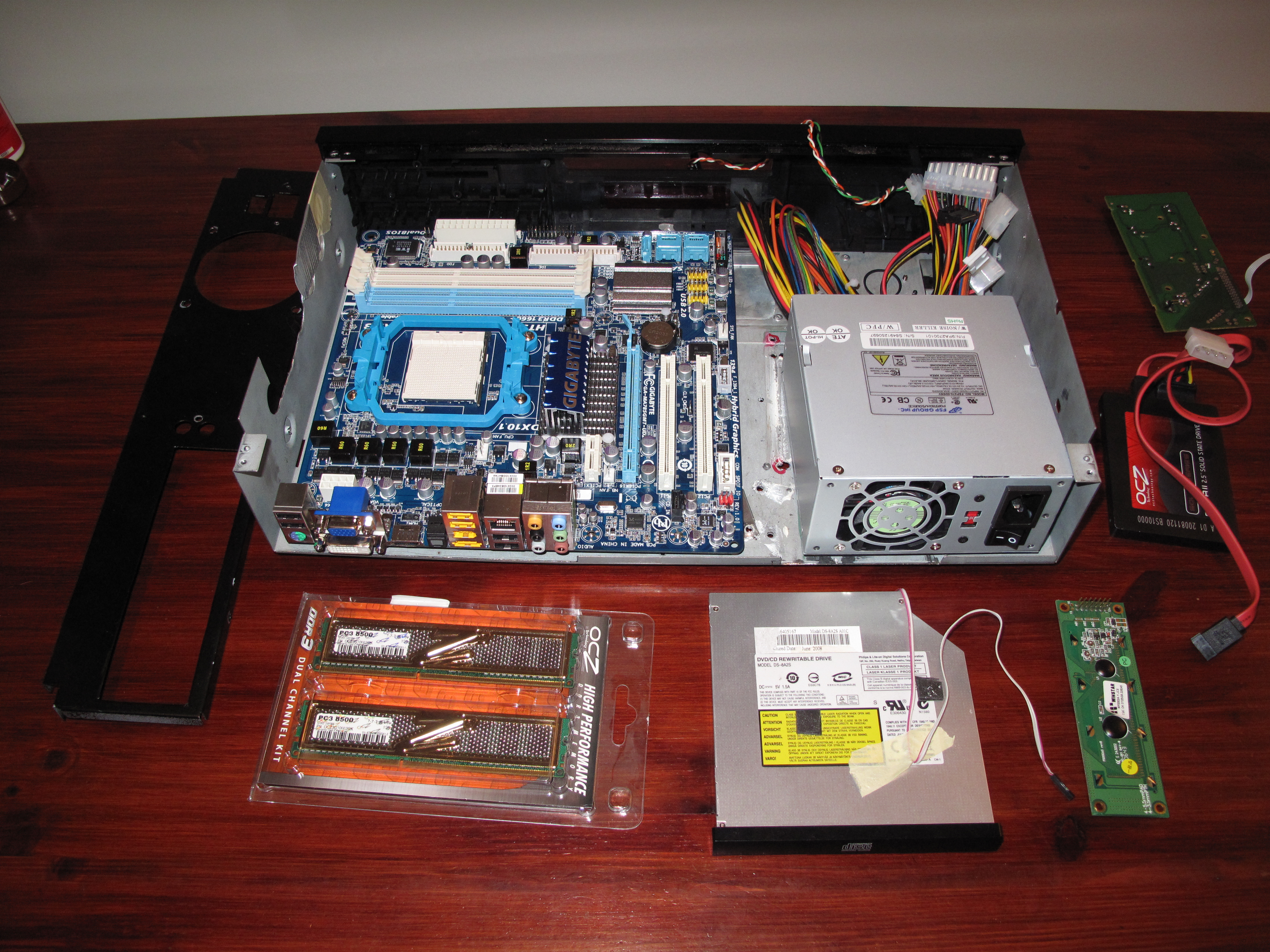

Har rensket vekk gammel maskinvare og her tester jeg ut plasseringen i kabinettet samt hvor det blir plassmessige utfordringer. Hovedkortet har bare et par mm med klaring mellom frontpanel og bakplaten (dybden), men det skal gå med noen justeringer.

Her ser dere et oversiktsbilde:



Maskinvare jeg vurderer å gjenbruke

(hentet fra gammel pc modd)



DVD-brenner slimline: LiteOn DS-8A2S

Solid State Disk: OCZ Solid Series Value 30 GB

20x2 Characters OLED lcd display: Google it

SATA kabel for slimline optiske drev: Netshop

80x80mm vifte:Noctua NF-R8

Trådløst tastatur (bluetooth): Logitech Cordless MediaBoard Pro (PS3)

Bluetooth dongle: Targus USB Bluetooth® 2.0 Adapter with EDR

CPU-kjøler: Cooler Master Geminii S



Kommentartråd

Endret 13. desember 2009 av The Metal God

[Stjernestøv]

Videre modding av frontpanelet

(gammel post der jeg allerede har gjort en del inngrep)



Dette er allerede gjort i tidligere worklog:

Fjernet det originale displayet i cd-spilleren.

Modifisert den originale av/på-knappen slik at den fungerer som en startknapp for pc.

Modifisert kretskort til frontpanelets originale knapper.



Nye modifiseringer:

Klargjort frontpanelet slik at jeg får festet en slimline dvd-stasjon i panelet.

(her er post som viser den moddede slimline DVDen jeg skal bruke)



Målet var å lage en enkel ramme som dvd-stasjonen kan skyves inn i fra utsiden av kabinettet. Hovedkortet ligger rett under dvd-stasjonen så rammen kan ikke støttes opp, men må utelukkende henge fast til frontpanelet.

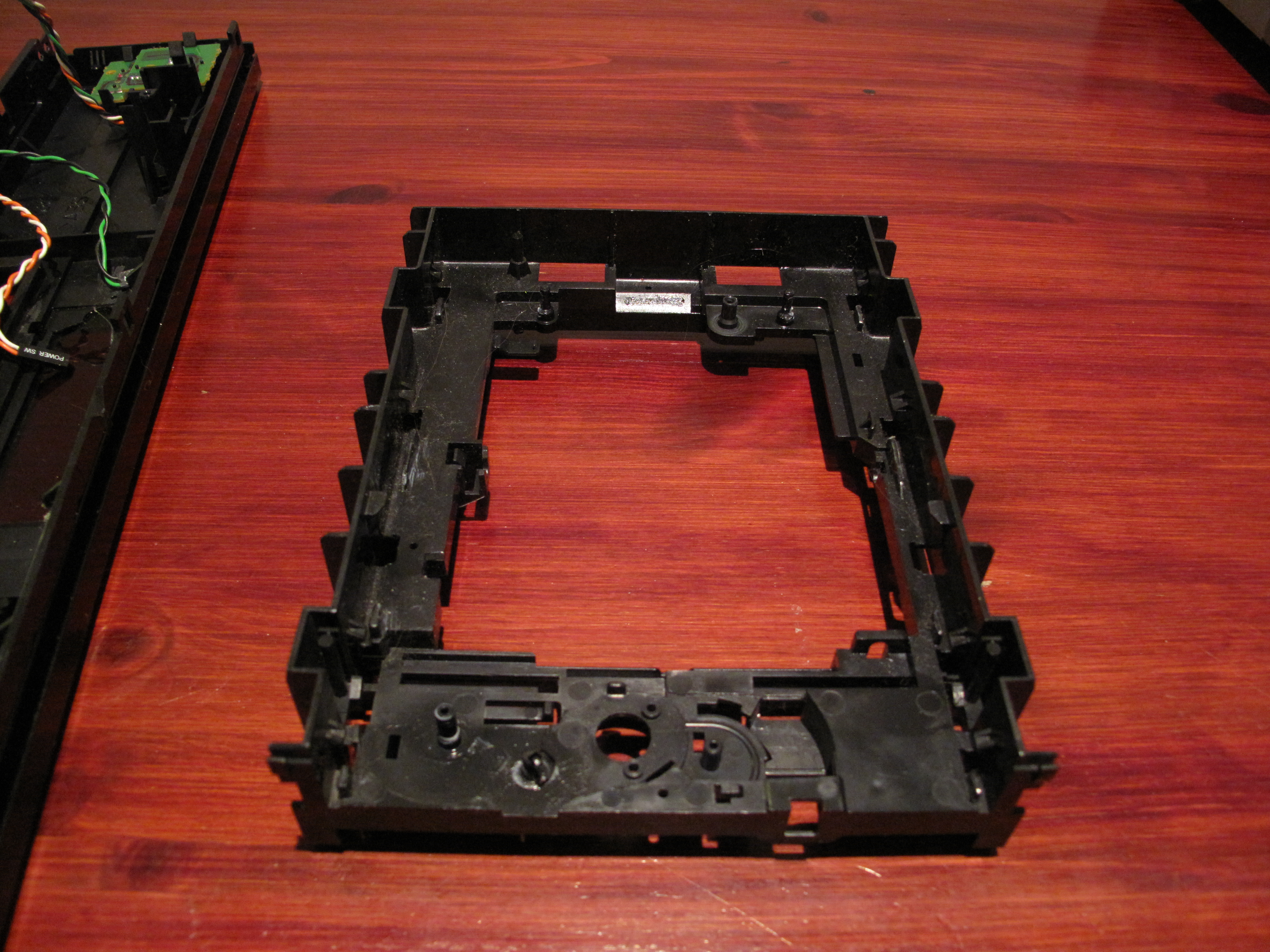

Fant en plastramme fra en 5,25" cd-brenner som jeg bearbeidet ganske mye med fintannet sag og tapetkniv.



Oppdatert 15des 2009:

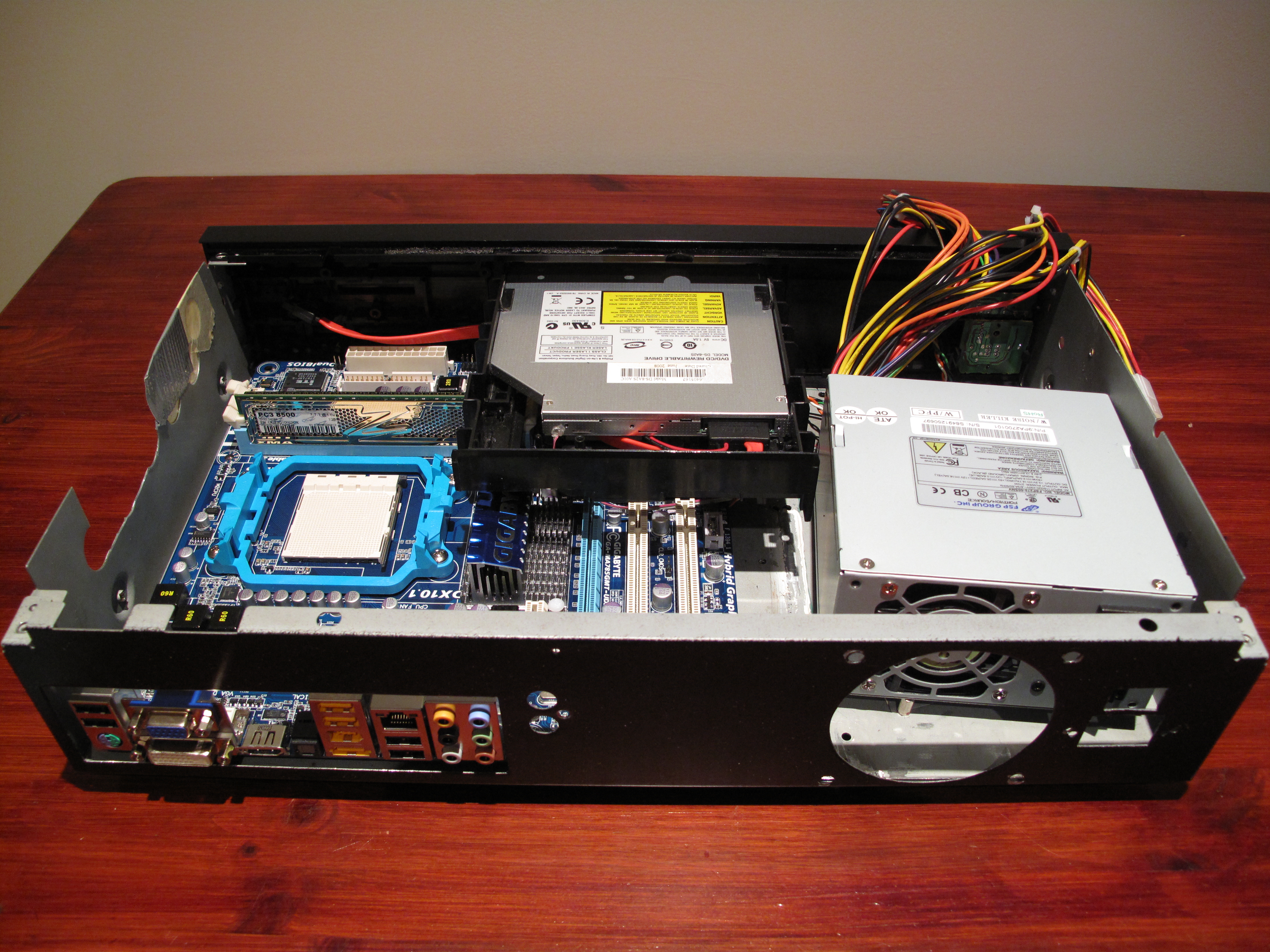

Da er rammen festet til fronten og utstyrt med styrespor og endestopp slik at dvd-satasjonen glir perfekt på plass i rammen. Her ser dere resultatet:





Flere bilder kommer.....
