Dreieretning med Y/D Start

[Arne Bjarne]

Hei trenger hjelp med en oppgave..





oppgaven går ut på og tegne:



- Hovedstrømsskjema

- Styrestrømsskjema

- Klemmeliste

- Kabelliste



Til en Dreieretning med Y/D Start





Motorstyring: Motor skal kjøres i begge retninger, den må startes med Y/D-vender i begge retningene.





Brytere som skal være med: -S0 (nødstopp), -S1(stoppbryter), -S2(start venstre), -S3(starthøyre)



Lamper, tips: Driftsklar, retning V, retning H, start(Y-drift), drift..

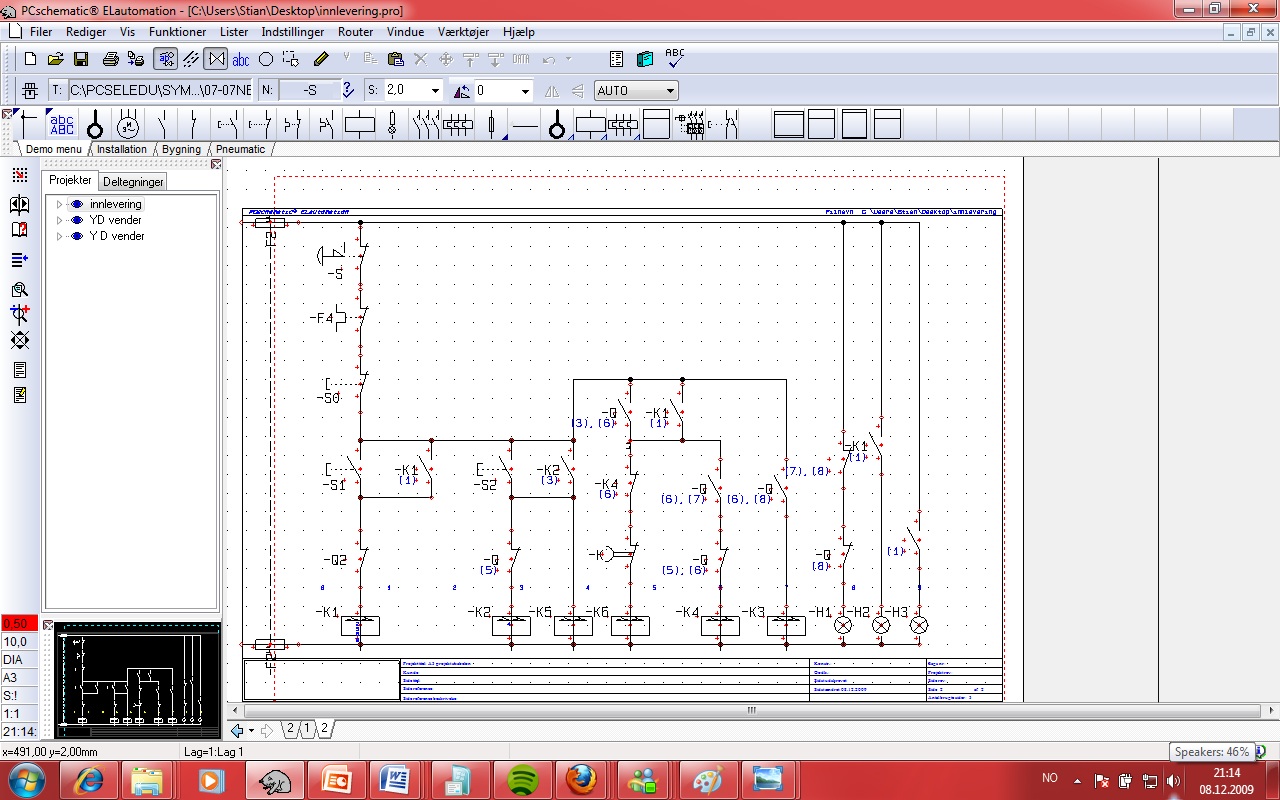

Har så vitt begynt men er ikke sikker på om det er rett + at jeg ikke får til rett merking...



Endret 8. desember 2009 av Arne Bjarne
