Flerlinjeskjema 2 vekselvendere, 1lys, 1 stikkontakt.

[Mortos]

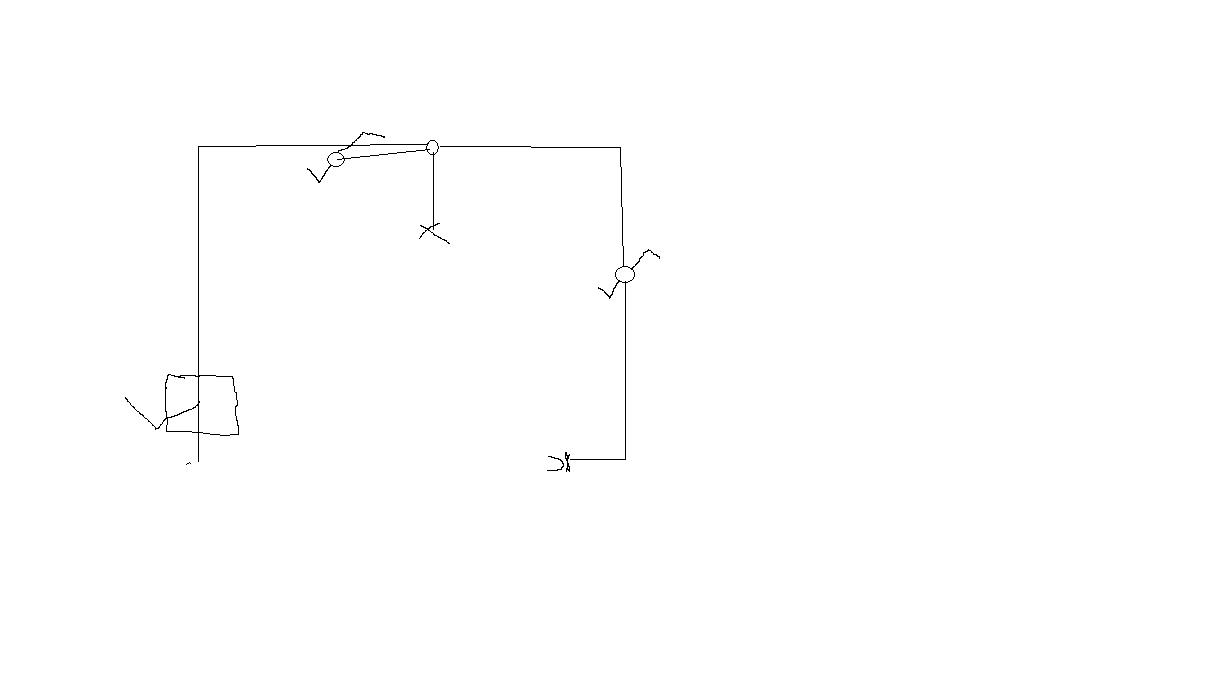

Har fått en oppgave på skolen som går ut på at vi skal tegne ett flerlinjeskjema. Vi har koblet denne før, men det er en stund siden så husker den ikke. Noen som gidder å hjelpe eller? Takker for all hjelp

Edit: Glemte enlinjeskjemaet.

Endret 26. november 2009 av Mortos

[SirAmp]

Leksene dine bør du gjøre selv! bare se for deg en vekselvender (bryter nr 6) så finner du fort ut hvordan det skal kobles

[Mortos]

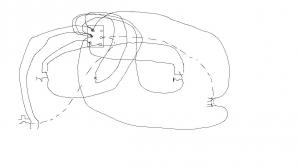

Ja, du har jo rett i det, jeg har gjort ett forsøk men klarer ikke se for meg hvordan jeg skal sette inn stikkontakten i dette flerlinjeskjemaet med jord osv?

[SirAmp]

stikkontaktene skal (nesten) alltid ha fast spenning

[Mortos]

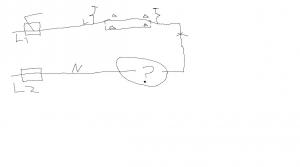

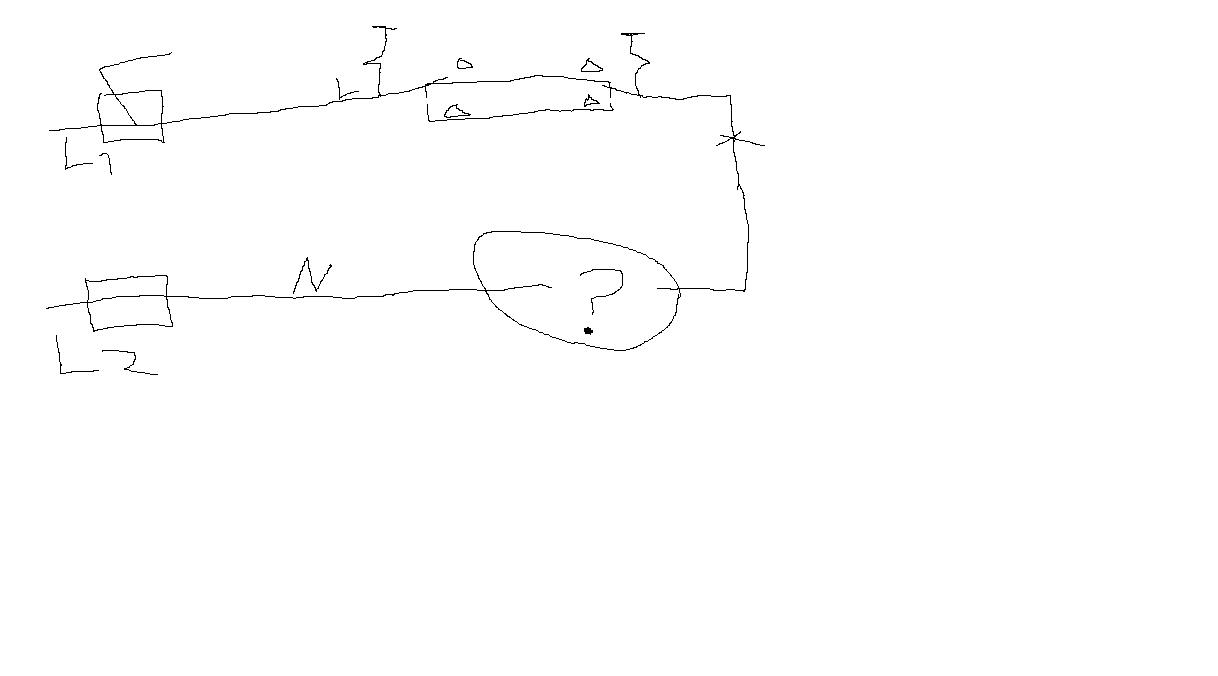

Noe lignende dette?

[Nedward]

Noe lignende dette?

Hvis du skal kutte den ene fasen til stikkontakten når du slår av lyset, og seriekoble den med lyset så er det rett.

Hvis ikke, så er du nesten nødt til å f.eks. paralellkoble stikken med lyset.



Dessuten er kontakten feil vei. Slik du har tegnet den nå, så kommer spenningen inn der du setter i støpselet.

Endret 26. november 2009 av Dj_eLmO

[Mortos]

Noe lignende dette?

Hvis du skal kutte den ene fasen til stikkontakten når du slår av lyset, og seriekoble den med lyset så er det rett.

Hvis ikke, så er du nesten nødt til å f.eks. paralellkoble stikken med lyset.



Dessuten er kontakten feil vei. Slik du har tegnet den nå, så kommer spenningen inn der du setter i støpselet.

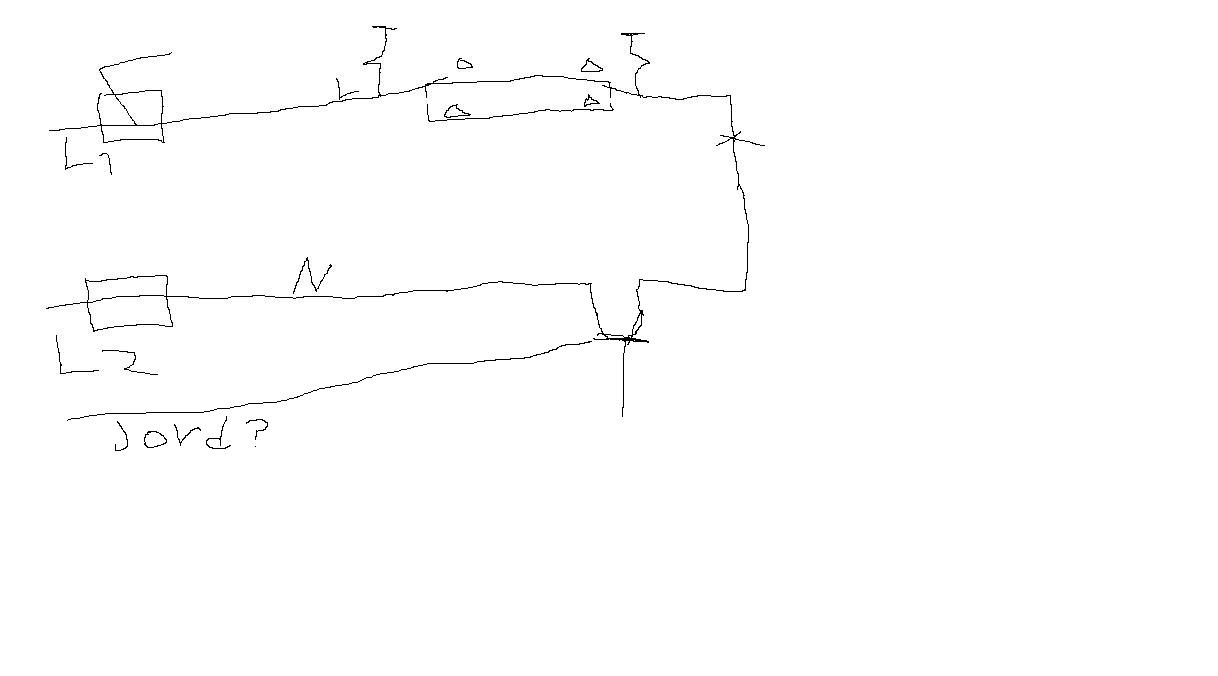

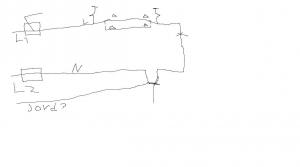

How's this?

Edit: litt sloppy, si ifra hvis dere ikke forstår den.

Endret 26. november 2009 av Mortos

[SirAmp]

såpass slurvete tegning at det er vanskelig å se helt. Men ser riktig ut
