BigJackW Skrevet 21. oktober 2011 Del Skrevet 21. oktober 2011 Et lite spørsmål: Hva er egentlig fordelen med å koble samme STK500 og Dragon? Lenke til kommentar
CoolBeer Skrevet 26. oktober 2011 Forfatter Del Skrevet 26. oktober 2011 Et lite spørsmål: Hva er egentlig fordelen med å koble samme STK500 og Dragon? Uhm, ingen så fremst jeg vet. STK500 er mer ett komplett dev-board, mens Dragon er mere en debug-tool, begge gjør ISP og HV-programmering. Bare en liten oppdatering i kveld, fikk panelmeterne til SLA-laderen: Nå må man bare finne en boks å ha den i. - Kolbjørn Lenke til kommentar

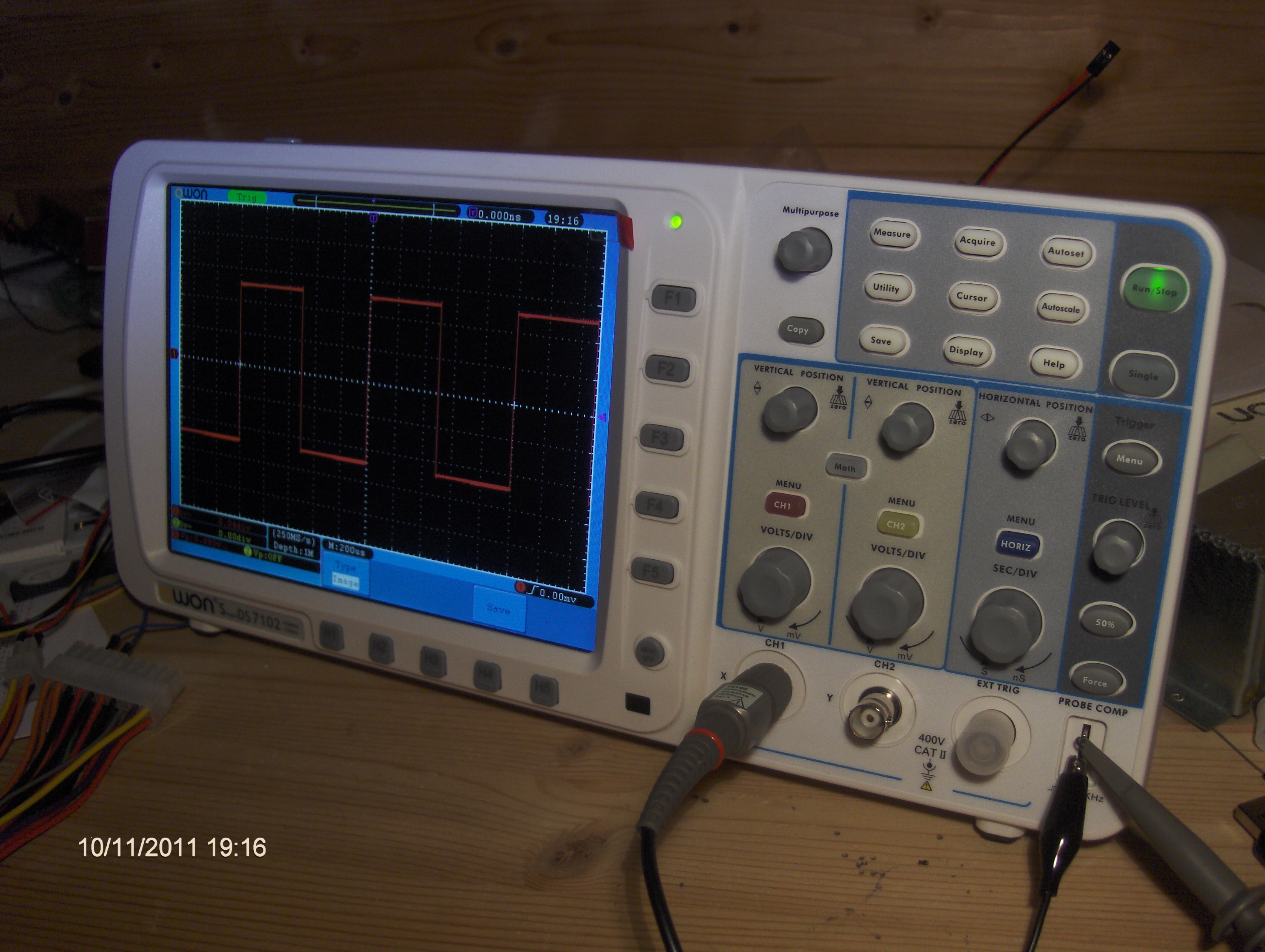

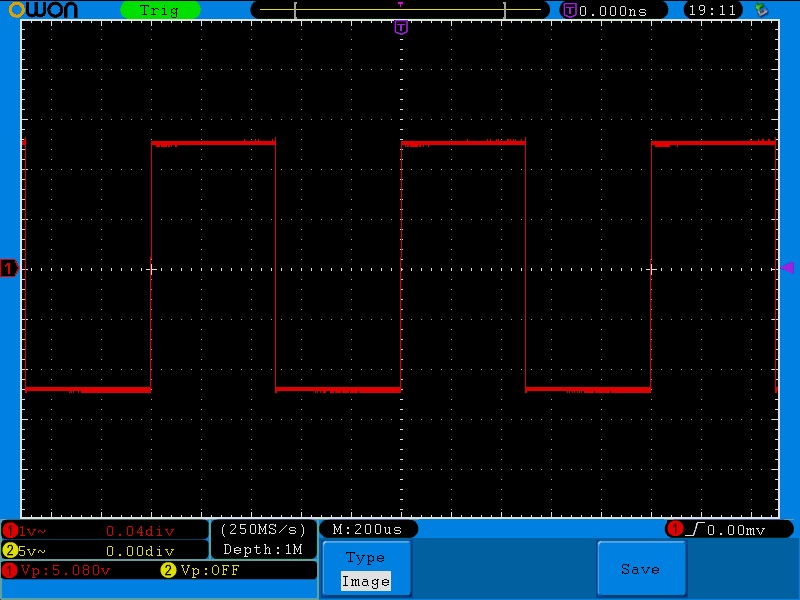

BigJackW Skrevet 10. november 2011 Del Skrevet 10. november 2011 (endret) Da var et nytt scope i hus! Fin fin skjerm og oppløsning. Endret 10. november 2011 av BigJackW Lenke til kommentar
BlueEAGLE Skrevet 11. november 2011 Del Skrevet 11. november 2011 Da var et nytt scope i hus! Fin fin skjerm og oppløsning. Grattis! Lenke til kommentar
tingo Skrevet 11. november 2011 Del Skrevet 11. november 2011 Da var et nytt scope i hus! Fin fin skjerm og oppløsning. Gratulerer. Er det et SDS7102? Lenke til kommentar
tingo Skrevet 15. november 2011 Del Skrevet 15. november 2011 En annen ting å ta med i betraktning er at denne kretsen må være Reset-safe, dvs at spenningen/strømmen under en Reset må være mer eller mindre null. (Uten det kravet klarer jeg for det meste å designe en krets med en p-type mosfet, men har ikke lyst å ødelegge batteriet heller). Så, recap: - Små spennings-steg(0-5v = 12-14v ut) - Reset-safe - Tåle en støyt. I tilfelle du fortsatt ser etter tips og ideer til "reset-safe", kan du ikke stjele noen ideer fra strømforsyninga til Tuxgraphics (tidligere nevnt i tråden her): In other words every component in this amplifier stage is initially off. This means we will not get from those transistors any oscillations or output peeks at power on or power off. A very important point. I have seen expensive industrial power supplies which produced a voltage peek at power off. Such a power supply is definitely to be avoided as it can easily kill sensitive circuits. Eller? Lenke til kommentar
tingo Skrevet 15. november 2011 Del Skrevet 15. november 2011 Hvis jeg skal lage en Ni-MH batterilader til temporært bruk, og basere den på en AVR (har en Arduino Diecemila som er "ledig") hva mer trenger jeg da? Har kikket på AVR450,AVR451, AVR458 og AVR463, men synes at det blir litt "overkill". Egentlig skal jeg kun lade en type batteri: en batteripakke på 14.4 V, 3.0 Ah. Noen tips? Lenke til kommentar
jtfidje Skrevet 18. november 2011 Del Skrevet 18. november 2011 (endret) Heisann Håper noen kan hjelpe meg med en liten ting Jeg har koblet noen led-lys til et 9V batteri og skal putte dette inn i en liten maskin Det jeg trenger hjelp til er å få de led-lysene til å tenne når jeg skrur på denne maskinen, og da selvfølgelig slukke (og holde seg slukt) når maskinen er avslått.. Hvordan skal jeg gjøre dette? Takk for hjelp Endret 18. november 2011 av The Covenant Lenke til kommentar
BigJackW Skrevet 18. november 2011 Del Skrevet 18. november 2011 (endret) Fjern batteriet og koble deg på strømforsyninga? Husk og bruke for-motstand til ledsa om det er pure led pærer du har. Endret 18. november 2011 av BigJackW Lenke til kommentar
jtfidje Skrevet 19. november 2011 Del Skrevet 19. november 2011 Lite plass gjør at det er vanskelig å komme seg på strømforsyningen... Det letteste hadde vært å koble seg på strømmen til viftene... Prøvde å sette led-ene rett på strømmen der, men de lyste så svakt at det var ikkje noe kult Målte rundt på kretskortet med et multimeter der det var god plass, men klarte ikkje å finne nok strøm der... Derfor batteri... Lenke til kommentar
BigJackW Skrevet 20. november 2011 Del Skrevet 20. november 2011 (endret) Fra strømforsyninga får du 3.3v, 5v og 12v så at ledene lyser svakt betyr at du kobla feil. Regner med de lyste "normalt" når du brukte 9v batteriet? Endret 20. november 2011 av BigJackW Lenke til kommentar
jtfidje Skrevet 20. november 2011 Del Skrevet 20. november 2011 Fra strømforsyninga får du 3.3v, 5v og 12v så at ledene lyser svakt betyr at du kobla feil. Regner med de lyste "normalt" når du brukte 9v batteriet? Jepp... Lyste fint når jeg brukte batteriet Får vel bare lete litt til da å se om jeg finner et sted å koble dem til Lenke til kommentar
CoolBeer Skrevet 28. november 2011 Forfatter Del Skrevet 28. november 2011 Tenkte jeg skulle forklare litt om biasing av ett enkelt transistorsteg(CE/Common Emitter). Vi begynner med dette: Noen fakta: En 2N2222 som vi har her har en hFE fra 100-300. RLOAD settes til 10k siden impedansen ut er høy. Ic settes til 5mA i dette eksempelet. Vi vil ha 10x forsterkning ut av trinnet. VC settes til halve V1 Vi vil at bias strømmen(r1 og r2) skal være rundt 10x Ib Vi setter igang: (Som forøvrig er Zout) (For 10x forsterkning) For R1 og R2 bruker vi en standard Spennings-deler formel: Snur man på denne med litt algebra blir det: For vår transistor blir dette: R1 = (R1 + R2) - R2 = 36363 - 3636 = 32727 Ohm Vi velger "normale" verdier for R1 og R2: R1 = 33k R2 = 3k9 Oppdatert ser da skjemaet slik ut: Ut versus Inn: Her ser vi at forsterkertrinnet inverterer(viktig faktum) og at vi har rundt 8.4 ganger forsterkning(100mV inn, 0.84v ut). Håper dette var interessant, tar dog forbehold om blundere - Kolbjørn Lenke til kommentar
storken Skrevet 15. desember 2011 Del Skrevet 15. desember 2011 Har endel småprosjekter gående for tiden - mye elektronikkrelatert 220VAC - 2.5VDC strømforsyning. Med mulighet til å levere opptil 400A strøm. Peak 2.5V400A, kontinuerlig 1.75V400A. Tenker bruke en mikrobølgeovn-forsyning som startpunkt, for så å erstatte sekundærviklinga med 2-3 runder med ~50mm^2. KBPC50A10, 50A 400A peak brolikerettere er kjøpt inn, 10 stk. Vet ikke helt hvordan det er å parallellkoble disse, eller hvor stort spenningsfallet over diodene blir. Alt må nøye matches til ultracapen (2.5V 2600F) jeg har tenkt å bruke til mellomlager. Disse tåler ingenting over 2,5V på terminalene, så det må regnes på endel 325V-2.5V peak scenarioer. Tenker bruke en 2.5V Zener som sikring, helt rating på denne er jeg usikker på - den kan sprenges for min del (om den ser 2.5V), men samtidig må den tåle jævlig høy strøm. Ellers så har jeg tenkt litt på en FPGA for feilsikring (kanskje senere). 2.5V punktsveiser, dette er hovedbruksområdet til strømforsyninga. Maksimalt kan jeg ta ut 400A fra strømforsyning, og 600A fra kapasitatoren. Kan derfor ta ut opptil 1kA med strøm, noe som bør gi god gjennomslagsevne i tykke materialer. Resistansen i tingene som skal sveises er såppas lav at det ikke legger seg mye mer enn 1V spenningsfall over noe slikt, så "rms" verdien fra trafoen blir ikke påvirket - om jeg kan si det sånn. Har 8 stk IRFP2907, som tåler 200A kontinuerlig hver, eller ~800A hver pulset. Tror ikke jeg kommer til å få noen problemer med "thermal runaway" om spesifikasjonene er såppas over tiltenkt bruk Blir vel å teste den helt ut om jeg noen gang får muligheten. 1.75V kontinuerlig sveis. Dette blir litt vanskeligere, her må jeg ha dekkgass - noe som gjør det mer arbeidsomt. Kontinuerlig 400A ved 1.75V. Må ha en ytterligere krets som starter lysbuen, mener det er i form av noe HV greier... Tenker også på å måle internmotstanden i arbeidsemnet (den går drastisk opp før i smelteområdet) for å kunne modulere kraftigheten på lysbuen automatisk. Arbeidskammer som kan fylles med argon. Jeg vil bygge meg et kabinett som tåler litt vakum, og vil anskaffe meg ei flaske argon som kan fylle opp kammeret med det. Noen form for oksygen/nitrogenmåler hadde vært fancy, så kunne jeg se andelen dekkgass/atmosfære inni. Tenker lage lav og høy nippel, så kan jeg sakte fylle kammeret med den tyngre argongassen i bunn, mens atmosfæren lekker ut i topp Induksjonsvarmer. Denne gleder jeg meg mest til! Håper å kunne bruke trafo + sveisen med en kraftig coil til å kunne varme opp metall uten å være i kontakt med det. Så da var det ut på leting etter micro i nærmeste fremtid Lenke til kommentar
toreae Skrevet 15. desember 2011 Del Skrevet 15. desember 2011 Vil ikke 50% eller mer av effekten forsvinne i likeretteren? Vil ikke bare vekselstrøm gjøre jobben?. Eller likespenning, med en 'liten' lader til ultracapen. Lenke til kommentar
storken Skrevet 15. desember 2011 Del Skrevet 15. desember 2011 Vil ikke 50% eller mer av effekten forsvinne i likeretteren? Vil ikke bare vekselstrøm gjøre jobben?. Eller likespenning, med en 'liten' lader til ultracapen. Altså, når du likeretter får du ut rms verdien til sinuskurva. Du må dele spenningen med kvadratrota til 2 (0,707) for å finne spenningen som likespenning. Eksempel: 220V RMS AC 4A --> 2,2V RMS AC 400A --> 1,55V DC 400A. Nettspenning oppgis i rms verdier, også med strøm i rms-verdi. Effekten er lik. Likeretteren vil gi et lite spenningsfall - typisk 1,2V, men effekt tapes ikke slik som i en resistor. "Diode-spenningsfall" er en ulineær greie som ikke følger kirchoffs spenningslov. 50% av effekten tapes ikke her. Bare vekselstrøm vil gjøre jobben ja, men jeg vil ha noe jeg kan sveise med - og da holder det ikke med bare vekselstrøm. Liten lader + ultracap fungerer det og, men som sagt: ute etter mer og til å sette min nye kunnskap med atmel-mikrokontrollere/arduino i bruk Lenke til kommentar
Dr_VingTor Skrevet 16. desember 2011 Del Skrevet 16. desember 2011 (endret) Altså, når du likeretter får du ut rms verdien til sinuskurva. Du må dele spenningen med kvadratrota til 2 (0,707) for å finne spenningen som likespenning. Eksempel: 220V RMS AC 4A --> 2,2V RMS AC 400A --> 1,55V DC 400A. Nettspenning oppgis i rms verdier, også med strøm i rms-verdi. Effekten er lik. Synes svaret ditt var litt uklart, og rot(2) = 1,414 , ikke 0,7 , og du skal gange med rot av 2, ikke dele. Uansett, omforming av 220V AC (RMS) til 2,5V AC (RMS) til DC (likeretter diode): 220V AC har peak spenning på 220V * ROT(2) = 220V * 1,414 = 311V. MEN du kan ha +-10% variasjon på 220V spenningen så min/max blir [220V*1,414*0,9 ; 220V*1,414*1,1] som blir [280V ; 342V] 2,5V AC (RMS) vil da også kunne ha +-10%, og peak er her også en faktor 1,414 høyere, så her blir min/max spenning [2,5V*1,414*0,9 ; 2,5V*1,414*1,1] = [3,18V ; 3,89V]. Trekker en i fra diodedroppet på ca 1V, så får du 2,18V til 2.89V. Altså etter du har likerettet 2,5V AC kan du ende opp med en spenning over 2.5V DC, avhengig av likeretter diodene, lasten og hva spenningen er på primær siden av transformatoren (hvor stort avviket er fra 220V i dette eksempelet). Nå sa du vell at du tenkte å bruken en strømforsyning fra en mikrobølgeovn? De bruker jo switch mode power supply (SMPS) og de virker litt annerledes. Her fungerer det mer slik: 220V AC -> [220V DC ; 342V DC] -> "lavspenning" DC (f.eks. 2.5V DC vet ikke hva som er vanlig i mikrobølgeovn). Her er det da en tilbakekobling som sørger for at en får rett spenning ut uavhengig av hva spenningen er på primær siden av transformatoren (flyback trafo) (grovt sett, spenningen må selvfølgelig være innenfor gitte områder på primærsiden også). Endret 16. desember 2011 av Dr_VingTor Lenke til kommentar
storken Skrevet 16. desember 2011 Del Skrevet 16. desember 2011 Altså, når du likeretter får du ut rms verdien til sinuskurva. Du må dele spenningen med kvadratrota til 2 (0,707) for å finne spenningen som likespenning. Eksempel: 220V RMS AC 4A --> 2,2V RMS AC 400A --> 1,55V DC 400A. Nettspenning oppgis i rms verdier, også med strøm i rms-verdi. Effekten er lik. Synes svaret ditt var litt uklart, og rot(2) = 1,414 , ikke 0,7 , og du skal gange med rot av 2, ikke dele. Uansett, omforming av 220V AC (RMS) til 2,5V AC (RMS) til DC (likeretter diode): 220V AC har peak spenning på 220V * ROT(2) = 220V * 1,414 = 311V. MEN du kan ha +-10% variasjon på 220V spenningen så min/max blir [220V*1,414*0,9 ; 220V*1,414*1,1] som blir [280V ; 342V] 2,5V AC (RMS) vil da også kunne ha +-10%, og peak er her også en faktor 1,414 høyere, så her blir min/max spenning [2,5V*1,414*0,9 ; 2,5V*1,414*1,1] = [3,18V ; 3,89V]. Trekker en i fra diodedroppet på ca 1V, så får du 2,18V til 2.89V. Altså etter du har likerettet 2,5V AC kan du ende opp med en spenning over 2.5V DC, avhengig av likeretter diodene, lasten og hva spenningen er på primær siden av transformatoren (hvor stort avviket er fra 220V i dette eksempelet). Nå sa du vell at du tenkte å bruken en strømforsyning fra en mikrobølgeovn? De bruker jo switch mode power supply (SMPS) og de virker litt annerledes. Her fungerer det mer slik: 220V AC -> [220V DC ; 342V DC] -> "lavspenning" DC (f.eks. 2.5V DC vet ikke hva som er vanlig i mikrobølgeovn). Her er det da en tilbakekobling som sørger for at en får rett spenning ut uavhengig av hva spenningen er på primær siden av transformatoren (flyback trafo) (grovt sett, spenningen må selvfølgelig være innenfor gitte områder på primærsiden også). Takker Stemmer det du sier med gange med rota av 2, gikk litt raskt xD Tenkte ikke over +-10% spenningsvariasjoner, må tas med ja. Tenkte bruke en strømforsyning fra mikro ja, men disse gir jo ut 2000V uten modifikasjoner, så tenker bare prøve finne en med "E" oppbygning og bytte ut sekundærvikling. Liker egentlig å begynne et sted, lage litt magisk blå røyk og måle meg frem til de verdiene jeg vil ha - for så å ta hensyn til "worst case scenario" Lenke til kommentar
toreae Skrevet 16. desember 2011 Del Skrevet 16. desember 2011 Er ikke switch mode power supply rimelig firkant ut? Diodespenning på så høy belastning og frekvens kommer vel kansje til å bli høyere en 0,7 volt. Lenke til kommentar
