CoolBeer Skrevet 22. august 2010 Forfatter Del Skrevet 22. august 2010 Stilig! Kva bruker du for å tegna kretskort? Sia du klarte å laga kort som var såpass "etsesparande"? Bruker Eagle for å tegne kretskort. Har nå ferdigstilt 9v strømforsyninga mi: Ble veldig trangt, men alt i alt er jeg egentlig veldig fornøyd, det er selvfølgelig ting jeg i etterkant ser jeg kunne gjort annerledes, og det er ikke utenkelig at det blir fikset på i framtiden. - Kolbjørn Lenke til kommentar
Puke Nukem Skrevet 26. august 2010 Del Skrevet 26. august 2010 Hei igjen kolbjørn! Jeg holder på å handle inn litt ustyr. I første omgang blir det 3 stk ATtiny24, noen printplater, UV-dioder og plate for å ha Uv-diodene på. Hvilke uv-dioder skal jeg bruke? Og hvilken plate var det du hadde dem på? Lenke til kommentar
CoolBeer Skrevet 26. august 2010 Forfatter Del Skrevet 26. august 2010 Hvilke uv-dioder skal jeg bruke? Og hvilken plate var det du hadde dem på? Tja, jeg ville søkt etter "uv led 100" på ebay, er ca 5-7 dollar for 100 stk. Kvaliteten kan dog være varierende, men alle de 200 jeg har kjøpt fungerer... rettelse, fungerte Det kan være en fordel å ikke drive de så veldig hardt - for lengere levetid -, jeg bruker 3 LEDs i serie med en motstand(100 ohm), så jeg driver mine med ca. 20mA. Prototype kortet jeg bruker er ett 12x18cm, du får de på ebay for ca 3 dollar, mitt er mest sansynlig bakelitt og ikke FR4, men det var billig Ellers så har jeg filt ned lysdiodene så de sprer lyset bedre - forresten en lite morsom jobb - resultatene ble også bedre ved dette. Microkontrollere er morsomt å holde på med, bare det å få en lysdiode til å blinke er utrolig fascinerende Bare å komme med spørsmål om du lurer på noe. - Kolbjørn Lenke til kommentar
Puke Nukem Skrevet 26. august 2010 Del Skrevet 26. august 2010 Tja, jeg ville søkt etter "uv led 100" på ebay, er ca 5-7 dollar for 100 stk. Kvaliteten kan dog være varierende, men alle de 200 jeg har kjøpt fungerer... Will do Prototype kortet jeg bruker er ett 12x18cm, du får de på ebay for ca 3 dollar, mitt er mest sansynlig bakelitt og ikke FR4, men det var billig I got one FREE. Et som er noe større en 12x18 cm, men det blir for stort for min del.... Ellers så har jeg filt ned lysdiodene så de sprer lyset bedre - forresten en lite morsom jobb - resultatene ble også bedre ved dette. Får se hva man gidder. Bare å komme med spørsmål om du lurer på noe. Skal spørre, ikke vær redd Tror jeg trenger en del hjelp når jeg skal begynne med selv microkontrollerene Kolbjørn Lenke til kommentar
StormEagle Skrevet 27. august 2010 Del Skrevet 27. august 2010 Hmm. det går vel greit å eksponere fotoresist kretskortene med en litt kraftig sparepære også. Disse gir jo ganske mye UV lys. Lenke til kommentar
CoolBeer Skrevet 27. august 2010 Forfatter Del Skrevet 27. august 2010 Hmm. det går vel greit å eksponere fotoresist kretskortene med en litt kraftig sparepære også. Disse gir jo ganske mye UV lys. Spørs, normalt er vel glasset i pærene uv behandlet for å slippe minst mulig igjennom? Trenger en mindre loddeboltspiss Lenke til kommentar
Dr_VingTor Skrevet 28. august 2010 Del Skrevet 28. august 2010 Bruker du ekstra flussemiddel når du jobber? Det hjelper ofte, og gjør at loddingene ofte ser bedre ut også, men synes ikke det der så så ille ut da, men det er kanskje 1205 størrelse? da kan 0603 kanskje bli litt vanskelig uten mindre spiss ja Se elfa:82-900-33 , 80-846-48, eller liknende https://www.elfa.se/elfa3~no_no/elfa/init.do?item=80-846-48 https://www.elfa.se/elfa3~no_no/elfa/init.do?item=82-900-33 Lenke til kommentar
CoolBeer Skrevet 2. september 2010 Forfatter Del Skrevet 2. september 2010 Bruker du ekstra flussemiddel når du jobber? Det hjelper ofte, og gjør at loddingene ofte ser bedre ut også, men synes ikke det der så så ille ut da, men det er kanskje 1205 størrelse? da kan 0603 kanskje bli litt vanskelig uten mindre spiss ja Har ikke brukt det enda, men ser veldig godt behovet. Har holdt meg til 0805 sålangt, blir nok å handle ordentlig loddestasjon før jeg begynner på noe så smått som 0603 Ellers har jeg ikke gjort så mye i det siste, har laget noen kabler til bruk sammen med microkontrollere og stk500/dragon. Kobla opp en tiny2313 i parallell high-voltage modus, det ble noen kabler det - Kolbjørn Lenke til kommentar
jtfidje Skrevet 3. september 2010 Del Skrevet 3. september 2010 Hei. Først vil jeg si at det er utrolig interessant å lese om prosjektene! Så mye, at jeg gjerne ønsker å begynne med dette selv! Har gått til anskaffelse av noen elektronikkbøker slik at jeg kan studere litt grunnleggende, men trenger et lite prosjekt jeg kan gjøre i gang med i tillegg. Så jeg heller ikkje var den eneste som ville det, og det som ble foreslått sist var jo det blinkende lyset som var koblet til et 1,5V batteri. Tøft! Men jeg er så ny i dette faget, at jeg lurte på om noen kanskje kunne laget en litt detaljert "Walkthrough" og forklart hvordan den skal lages? Forventer jo selvfølgelig ikkje at alle skal slippe det de har i hendene for å hjelpe xD Hadde vært utrolig kult om det lot seg gjøre Jeg takker på forhånd - The Covenant Lenke til kommentar
CoolBeer Skrevet 3. september 2010 Forfatter Del Skrevet 3. september 2010 (endret) Så jeg heller ikkje var den eneste som ville det, og det som ble foreslått sist var jo det blinkende lyset som var koblet til et 1,5V batteri. Tøft! Men jeg er så ny i dette faget, at jeg lurte på om noen kanskje kunne laget en litt detaljert "Walkthrough" og forklart hvordan den skal lages? Forventer jo selvfølgelig ikkje at alle skal slippe det de har i hendene for å hjelpe xD Hadde vært utrolig kult om det lot seg gjøre Jeg takker på forhånd Skal se hva jeg klarer å fikse sammen i helga, mener jeg har en feritt-ring til overs for spolen. Loddeøvelser i dag, fikk noen 1206 gule lysdioder i posten, disse må jo testes! De blir koblet i serie med en 240 ohm 0805 motstand slik at vi får begrenset strømmen: U = 5v R = 240 ohm forward voltage på lysdiodene ~2v I = (U-fvD)/240 = (5-2)/240 = 3/240 = 0.0125 = 12.5mA Disse lysdiodene er fra ebay, så vi regner med at 20mA er grensa, 12.5mA er en helt grei verdi, forlenger levetiden på bekostning av litt lys. 240 ohm gjør også slik at vi kan i kortere perioder fore disse med 9v, da blir strømmen igjennom kretsen ca 30mA(7v/240ohm=29.167mA). Når det kommer til loddingen min, så trenger jeg virkelig en mindre loddeboltspiss og eventuelt fluss Er litt sugen på en hakko 936, men finner den bare med 110-120v inntak, er også usikker på om trafoen tåler 50Hz, gjør den ikke det kan jeg ikke bruke en billig 230->115v boks. Hadde liksom lyst å rive i noe bra når jeg først skulle oppgradere Bilder! - Kolbjørn EDIT: 9 - 2 er vist 7 ikke 6 og da blir strømmen ~30mA ikke 25mA... EDIT2: Det er ikke lurt å drive lysdiodene med 9v, effekten som blir brent bort i motstandene blir 7*30mA = 210mW som er laaaaangt over det 0805 motstandene mine er laget for(typisk 100mW, litt usikkert, er ebay cheapies). Endret 3. september 2010 av CoolBeer Lenke til kommentar
CoolBeer Skrevet 3. september 2010 Forfatter Del Skrevet 3. september 2010 Har tenkt litt på hva en nybegynner vil trenge av deler for "nybegynnerprosjekter", og noe av det viktigste jeg bruker i mine prosjekter er breadboards: For generell eksperimentering og prototyping er breadboards veldig hendige å ha, man må selvfølgelig være klar over begrensningene til disse når man bruker de. De er foreksempel ikke heldig å bruke i høyfrekvente kretser, jeg har brukt 20MHz krystaller på breadboards med hell, men jeg hadde ikke vært forbauset om det hadde feilet. Disse breadboardene er også tildels kapasitive, dvs banene vil kunne fungere som kondensatorer, en 555 krets jeg koblet opp uten kondensator oscillerte på ~250kHz, som om det skulle vært en ~2nF kondensator i kretsen! Jeg ville også handlet inn "value-packs" av motstander, lysdioder og transistorer for å enkelt bygge opp ett lite lager av komponenter, mye av dette kan handles på ebay, en annen fin kilde er futurlec, holder du deg under 200kr slipper du norsk moms i tillegg. Enkelt Oppsett: 1 stk Breadboard: 5.90$ 1 stk 1/4W Resistor Value Pack 2.95$ 1 stk Electrolytic Capacitor Pack 3.95$ 1 stk LED Pack 4.95$ 1 stk Transistor Pack 4.95$ 1 stk Mylar Capacitor Pack 3.95$ ------------------------------------------ 26.65$ (164 NOK) Frakt: 5.00$ ------------------------------------------ Total: 31.65$ (194.50) (Uansett om totalen hadde blitt over 200kr så hadde man ikke trengt å betale moms, dette må man kun når selve vareverdien(uten frakt) er over 200nok. Dog skal de ha moms av vareverdien+frakt om vareverdien er over 200 nok). Ellers vil jeg anbefale at man skaffer en loddebolt, loddetinn(IKKE BLYFRITT) med flussmiddel, ledninger(tp kabel fungerer flott) og lignende. En ting jeg bruker å gjøre er å ta pinnene fra en header og lodde disse fast på ledninger for bruk i breadboards: Her har jeg også brukt krympestrømper, disse er også billige ifra futurlec(0.25$ for en meter 1.5mm diameter). Håper denne posten har vært informativ, bare å komme med spørsmål eller innfall om jeg skal utdype noe. - Kolbjørn - Hmm, skulle nesten tro jeg var betalt av futurlec for å reklamere... Jaja, man kan jo drømme - Lenke til kommentar
CoolBeer Skrevet 4. september 2010 Forfatter Del Skrevet 4. september 2010 (endret) Her er en enkel krets som er fin for å lære seg litt om spoler: Denne kretsen kalles en "joule-thief" grunnet egenskapen i å kunne bruke nesten all energien i ett batteri på å drive lysdioden. De viktigste delene er ett batteri: Batteriet har forresten en "best-før" mars 2007, så vi kan konkludere med(også basert på målingen) at det er godt brukt. Selv ett fulladet batteri ville ikke klart å lyse opp LED-en vår, men vi kan jo teste/bevise det: Neste vi trenger er en spole, her har jeg laget to med 16 runder: Ringen jeg har viklet ledningene på er fra en gammel pc-strømforsyning, jeg har bare fjernet den gamle spolen. Disse kan man kjøpe på ebay, ikke at jeg fant noen direkte billige menmen(søkeord: toroid, ferrite, toroidial eller lignende). Resten av kretsen koblet opp(en motstand og en NPN transistor(PN2222 i dag, nesten uansett NPN vil fungere): Det er forresten viktig å legge merke til de små dottene ved spolene på skjemaet, disse markerer begynnelsen og viser at de to spolene må være i motfase. Og når vi kobler batteriet til: Måling av frekvensen kretsen jobber på: Jepp, den jobber på 157.5kHz(under forutsetning at frekvensmeteret mitt måler riktig ). Hvordan fungere så denne kretsen? Vel, kort sagt så er prinsippet at spolen vil øke spenningen hvis du går ifra å sende en strøm igjennom den til å kutte strømmen. Spolen "liker" ikke forandringer i strømmen og vil i så måte øke spenningen for å prøve å tvinge strøm igjennom(denne spenningen kommer fra magnetfeltet spolen har laget når strøm gikk igjennom den), dette utnytter vi ved at lysdioden ikke leder strøm før spenningen når rundt 2v(forward-voltage). Når vi får en puls igjennom lysdioden vil dette påvirke den andre spolen som er koblet på basen av transistoren, dette vil gi en puls på basen og transistoren leder strøm til jord en kort stund og "lader" så opp spolen igjen. Når transistoren sperrer går det ikke strøm igjennom spolen og vi får ett spenningshopp igjen. Dette skjer ~157500 ganger per sekund, noe raskere enn øyet kan se Håper dette ble forståelig og lærerikt, er det noe du lurer på så fyr løs - Kolbjørn EDIT: Kretsen trekker forøvrig ~43mA, så det går noe mer strøm for å øke spenningen.(basert på at 20mA er "normal" strømtrekk for lysdioden). Endret 4. september 2010 av CoolBeer Lenke til kommentar
CoolBeer Skrevet 4. september 2010 Forfatter Del Skrevet 4. september 2010 Bare for å virkelig vise hvor mye futt man kan dra ut av denne kretsen: Dette er 6 lysdioder i serie, total spenning er ~11v, strømmen er ~43mA og frekvensen er ~227kHz. Alle disse målingene må tas med en klype salt da multimeteret mitt er fra biltema og frekvensmeteret er hjemmelaget - Kolbjørn Lenke til kommentar
jtfidje Skrevet 4. september 2010 Del Skrevet 4. september 2010 Bare for å virkelig vise hvor mye futt man kan dra ut av denne kretsen: Dette er 6 lysdioder i serie, total spenning er ~11v, strømmen er ~43mA og frekvensen er ~227kHz. Alle disse målingene må tas med en klype salt da multimeteret mitt er fra biltema og frekvensmeteret er hjemmelaget - Kolbjørn Utrolig kult! Gleder meg til å prøve dette - må bare få bestilt alle tingene først Hvor får jeg tak i en slik "batteriholder"? Lenke til kommentar
CoolBeer Skrevet 4. september 2010 Forfatter Del Skrevet 4. september 2010 Utrolig kult! Gleder meg til å prøve dette - må bare få bestilt alle tingene først Hvor får jeg tak i en slik "batteriholder"? Batteriholderen er noe jeg bestilte på ebay, fikk vel 4 stk for 3.99$(~24.50 nok). Trenger strengt tatt ikke batteriholderen heller, på blinkekretsen min(som forøvrig fortsatt blinker) har jeg loddet to ledninger rett på batteriet, batteriet skal uansett kastes når det tomt. - Kolbjørn Lenke til kommentar
jtfidje Skrevet 4. september 2010 Del Skrevet 4. september 2010 tror du komponentene jeg trenger her er noe jeg kan finne på gamle kretskort? Lenke til kommentar

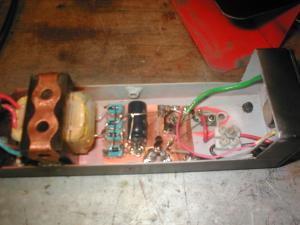

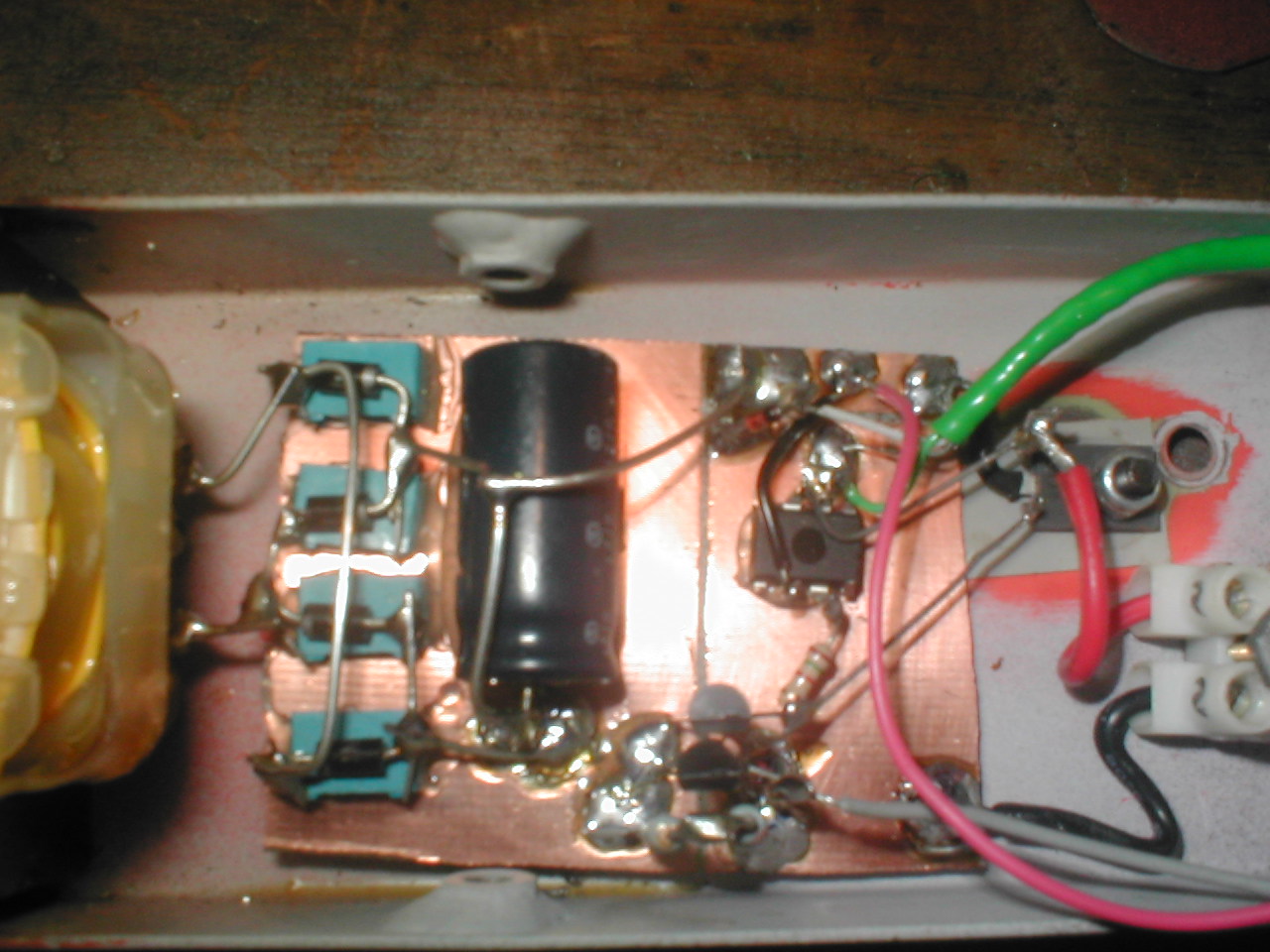

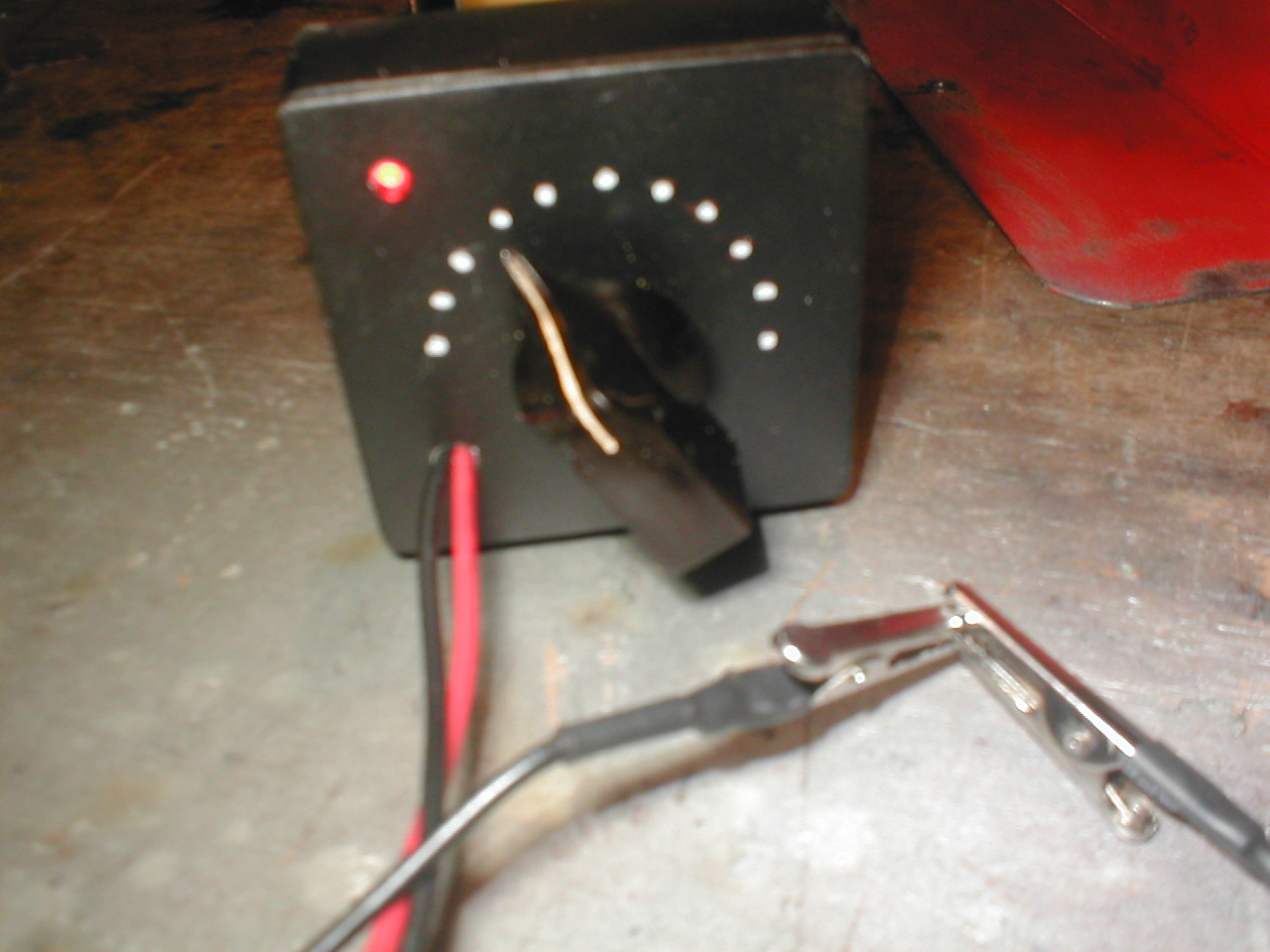

klingtai Skrevet 4. september 2010 Del Skrevet 4. september 2010 Håper jeg kan låne tråden din litt CoolBeer. Hei. Først vil jeg si at det er utrolig interessant å lese om prosjektene! Så mye, at jeg gjerne ønsker å begynne med dette selv! Har gått til anskaffelse av noen elektronikkbøker slik at jeg kan studere litt grunnleggende, men trenger et lite prosjekt jeg kan gjøre i gang med i tillegg. Det du burde tenke på etterhvert som du føler deg litt mer dreven, er eventuellt gå i gang med og lage deg strømforsyninger. De man får kjøpt er selvsagt helt greie til sitt bruk, som stasjonært bruk på en benk, men ett eller flere små man kan drasse med seg rundt-omkring er så UTROLIG kjekt å ha. Man kan nesten ikke ha for mange strømforsyninger etter min mening, noe jeg er temmelig sikker på at de fleste er enige i. For en tid siden lagde jeg mitt eget lille som jeg har blitt utrolig glad i. Det består av regelrett skrap plukket opp i fra forskjellige skrotkasser. Det leverer fra 1.9 til 13.5 Volt og er strømbegrenset/kortsluttningssikret til ca. 250 milli-Ampere. Spenningsreguleringen fungerer rimelig greit og synker ca 30-40 milli-Volt på det værste. Lysdioden i front fungerer som en dommedagslampe når universet er i ferd med å sprenges i filler. Selvfølgelig kunne jeg ha ''jukset'' og brukt en LM317, men det er ikke noe gøy. Hele greia ble klattloddet på ett stykke uetset printkort i typisk ''Ugly Bug'' design. Det ble VELDIG ''ugly'' for å være ærlig. Eller, skal vi si: Skrap ble transformert til mer samlet skrap? Uansett, dritten funker - det er nettopp det som er poenget. Lenke til kommentar
Puke Nukem Skrevet 4. september 2010 Del Skrevet 4. september 2010 Collbear, denne spolegreia som du forklarte over her, du glemte å fortelle at nesten samme prinsippet brukes i PSUer til pc (dog noe mer elektronikk som styrer dette for å få rett spenning ut!) Lenke til kommentar

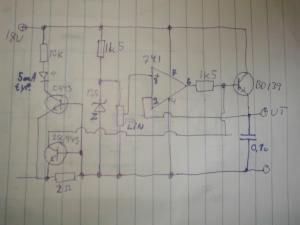

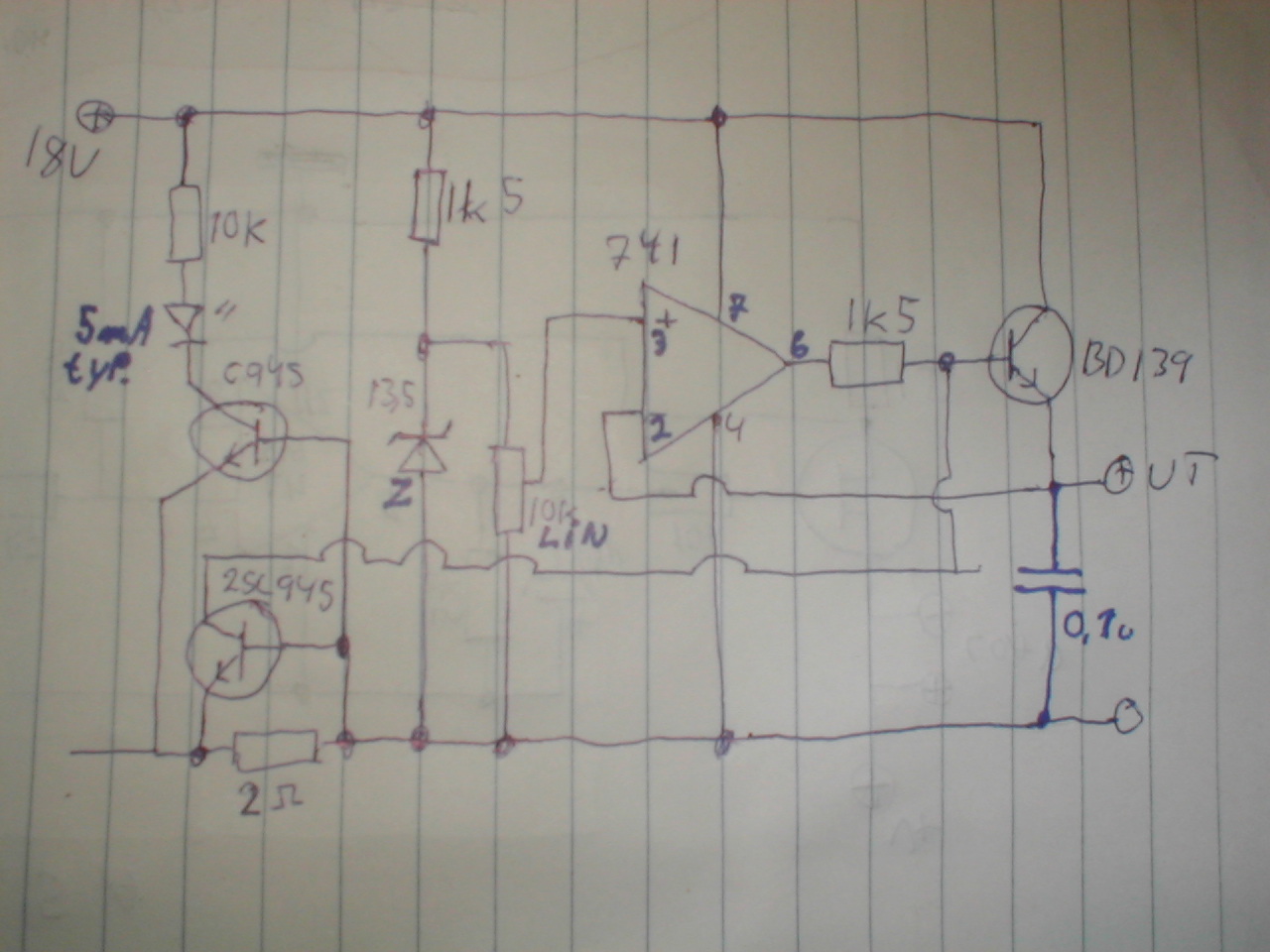

CoolBeer Skrevet 4. september 2010 Forfatter Del Skrevet 4. september 2010 tror du komponentene jeg trenger her er noe jeg kan finne på gamle kretskort? Spolekjernen er muligens lettest å finne i en gammel pc-strømforsyning, der burde det også være mulig å finne en transistor og en motstand. En lysdiode blir vel mest sansynlig fra en annen krets. Bare vær forsiktig om du har funnet deg en gammel crt tv, er litt leit å få ett 20-50kV støt i seg... Håper jeg kan låne tråden din litt CoolBeer. Null problem, morro å lese om andres prosjekter. Jeg likte den strømforsyninga forresten, veldig fint eksempel på hvordan man kan bruke en opamp for spenningsregulering med feedback. Konstruksjonen var også tøff, likte spesielt opampen som er limt fast, opp ned Collbear, denne spolegreia som du forklarte over her, du glemte å fortelle at nesten samme prinsippet brukes i PSUer til pc (dog noe mer elektronikk som styrer dette for å få rett spenning ut!) Det stemmer, det er i prinsippet en primitiv switchmode boost krets. Jeg har desverre litt lite erfaring med switchmode strømforsyninger, det er absolutt ett emne jeg må lære mer om. Fant forresten ut at MIT har lagt ut masse forelesninger på nett(youtube), holder på å se meg igjennom Electrical Engineering and Computer Science -> Circuits and Electronics for øyeblikket og kan anbefale den. Mulig den er litt for teknisk for helt nybegynnere i faget, men med litt godvilje så går det meste Linky: http://ocw.mit.edu/index.htm - Kolbjørn Lenke til kommentar
jtfidje Skrevet 4. september 2010 Del Skrevet 4. september 2010 Spolekjernen er muligens lettest å finne i en gammel pc-strømforsyning, der burde det også være mulig å finne en transistor og en motstand. En lysdiode blir vel mest sansynlig fra en annen krets. Bare vær forsiktig om du har funnet deg en gammel crt tv, er litt leit å få ett 20-50kV støt i seg... Det er, eller var blir bedre å si, en gammel CRT Skjerm... PC-skjerm vel å merke... Like farlig å knote med den? :S Har funnet spoler Og tror jeg har funnet transistor som skal funke (skriften er jo KNØTTLITEN xD), men er ikke helt stø på å lese av verdiene til motstander ennå... Men forstår jeg riktig hvis jeg sier at jeg skal ha 1kOhm? Eller er jeg heeeelt på bærtur da? Lenke til kommentar
