regulere 0-12 volt

[leben66]

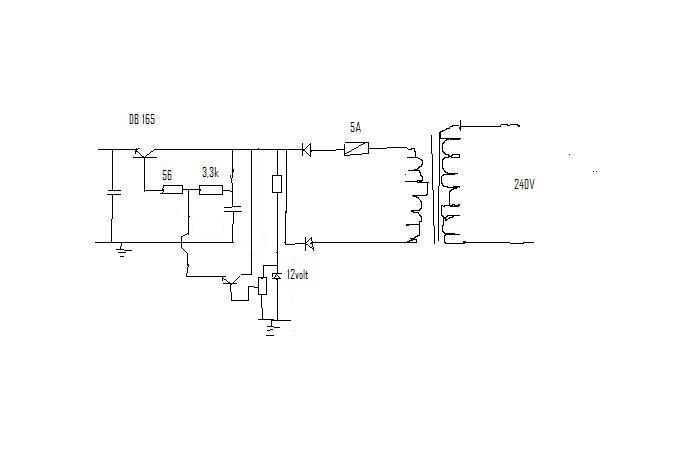

Tenkte å justere spenningen 0-12 volt, bruker en trafo fra en forsterker og en regulator fra samme forsterkeren. Lurte på om dette hadde virket i prinsippet og feks hva burde eg gjort hvis det funkte .. ( verdier på motstanden osv..

Håper på svar lsa

[Arex_x]

Tror det der ikke går. Utgangen til de to diodene er koblet rett på hverandre.

Altså kortslutning , så vidt jeg kan se.



Edit 19 Nov: Her tenkte jeg litt feil ja. :|

Endret 19. november 2009 av Arex_x

[leben66]

Tror det der ikke går. Utgangen til de to diodene er koblet rett på hverandre.

Altså kortslutning , så vidt jeg kan se.



Eg vet det går,, (blir 59v ut bak diodene) bare lurte på om hvordan eg skal regulere denne spenningen inn på base på transistor BD165. Med pot meteret og transistoren.

[Big_JT]

Blir ikke kortslutning med de to diodene nei. Men hadde det ikke vært bedre med en likeretterbro? så hadde du fått et galvanisk skille der. I stede for å dra med seg jordingen over i tillegg til å bruke den som et potensiale. Er vel ikke særlig bra på et IT nett med en stående jordfeil...... Da har du plutselig 130V labbende inn på jordingen din.

[leben66]

Blir ikke kortslutning med de to diodene nei. Men hadde det ikke vært bedre med en likeretterbro? så hadde du fått et galvanisk skille der. I stede for å dra med seg jordingen over i tillegg til å bruke den som et potensiale. Er vel ikke særlig bra på et IT nett med en stående jordfeil...... Da har du plutselig 130V labbende inn på jordingen din.



har eg faktisk ikke tenkt på, at det kan skje.. Akkurat det der har eg ikkje peil på.. berre lurte på justeringen eg.. om den kunne brukes.. pot meteret

[Arex_x]

Blir ikke kortslutning med de to diodene nei.

Ja , farsken. Du har rett. Ser det nå. Fatter ikke hva jeg tenkte.



Men , leben66: Tror du fikk et godt råd fra Big_jj.

Og se på dette skjemaet fra hw.no`s elektronikkguide. Regulerbar strømforsyning.

http://www.hardware.no/artikler/guide_elek...-_del_2/20924/6

Her brukes en regulator som tåler max 1,5 Ampère. Jeg ville brukt denne løsningen hvis jobben kunne gjøres med 1,5 A.



Det går sikkert an å ordne en regulator med de to transistorene , zenerdiode , potmeter osv , men akkurat det kan jeg ikke noe særlig om.

Endret 19. november 2009 av Arex_x

[leben66]

Blir ikke kortslutning med de to diodene nei.

Ja , farsken. Du har rett. Ser det nå. Fatter ikke hva jeg tenkte.



Men , leben66: Tror du fikk et godt råd fra Big_jj.

Og se på dette skjemaet fra hw.no`s elektronikkguide. Regulerbar strømforsyning.

http://www.hardware.no/artikler/guide_elek...-_del_2/20924/6

Her brukes en regulator som tåler max 1,5 Ampère. Jeg ville brukt denne løsningen hvis jobben kunne gjøres med 1,5 A.



Det går sikkert an å ordne en regulator med de to transistorene , zenerdiode , potmeter osv , men akkurat det kan jeg ikke noe særlig om.

Joda kunne fint brukt densom du foreslår, bare det at no har eg disse komponentene her. hehe!

Men tror eg kunne bare kunnne hatt et pot meter der 56ohm s motstanden er. ikke sikker.. då..

Endret 19. november 2009 av leben66

[rozon]

Men hadde det ikke vært bedre med en likeretterbro? så hadde du fått et galvanisk skille der. I stede for å dra med seg jordingen over i tillegg til å bruke den som et potensiale. Er vel ikke særlig bra på et IT nett med en stående jordfeil...... Da har du plutselig 130V labbende inn på jordingen din.



Eh, dioder gir vel ikke et galvanisk skille. Kretsen er allerde galvanisk adskilt i form av trafoen. Jord skal kobles til chassis, og ikke trekkes videre i kretsen. Signal jord og PE jord er ikke det samme...



...sånn har jeg lært det ihvertfall...

[Big_JT]

Stemmer. Blir ikke galvanisk skille nei. Ikke altid helt våken når jeg driver å tenker og skriver.....



Men likeretterbro er vel uansett å foretrekke for å lage + og -
