Lage 12V Usb hub

[Plecto]

Hei. Har planer om å lage meg en 12V usb hub til bilen, men trenger litt hjelp. Er dette så simpelt som å koble en 12V til 5V omformer etterfulgt av en spenningsregulator (slik at spenningen forblir på 5V)?

[Mannen med ljåen]

Dette selges på bensinstasjoner og elektrobutikker.

Du plugger den inn i sigarettenneruttaket, og i enden av ledningen er en sånn liten USB-plugg som mobiltelefoner har.



Hvis dette ikke er helt hva du hadde tenkt deg, hvilke krav stiller du til apparatet?



Og ja, USB er 5 volt.

Endret 18. november 2009 av Mannen med ljåen

[nebrewfoz]

Vil du lage noe selv kan du jo se her.

[Plecto]

Hvis dette ikke er helt hva du hadde tenkt deg, hvilke krav stiller du til apparatet?



Vel, det er jo bare en usb-hub jeg skal ha, altså en usb kabel fra pc, inn i den saken her og videre ut til 4-5 andre usb-enheter. Jeg har en Usb hub i dag, men i og med at den ikke tar inn ekstern strøm så kan jeg ikke plugge i noe som krever det heller (f.eks. eksterne harddisker uten strømforsyning). Men en slik sak fra en bensinstasjon vil vel fungere som en 12V til 5V omformer? Åpner den opp og modder meg vei til en hub?

[BeFs]

Skal du lage hubben, eller skal du bare gjøre om en?

[Plecto]

Blir vel at jeg lager hubben. Fikk en haug med kabinetter fra min tidligere jobb som jeg ikke helt vet hva jeg skal gjøre med, så jeg kan ta front-USB kontaktene fra disse kabinettene. Er dette så enkelt som jeg tror det er, eller er det noe jeg har misforstått?

Endret 19. november 2009 av Plecto

[BeFs]

Lyst til å fortelle hvordan du har tenkt å lage denne?

Gjerne med en slags tegning.

[Plecto]

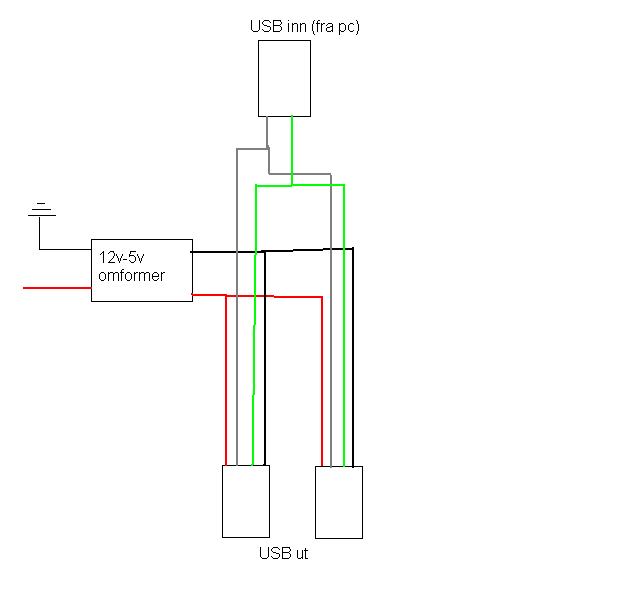

USB har fire kabler, 5V+, jord pluss data inn og ut. Jeg tenkte å lodde 5V+ og jord til omformeren som ble nevnt tidligere, og data inn og ut med data inn og ut fra en USB kabel fra pcen. Jeg er forferdelig på paint, men kanskje du forstår bedre på bildet under. Her har jeg bare to USB porter for å gjøre det enklere.


Endret 19. november 2009 av Plecto

[BeFs]

Det vil ikke fungere. Hadde man bare kunnet bruke en skjøteledning på lik linje som du bruker på tven og stereoanlegget ditt, så hadde man ikke trengt en boks.

Hvis du prøver på dette kan du være så uheldig at hele hovedkortet ditt tar kvelden når du kobler på mer enn èn ting.



Det er viktig at du har en usb-controller som kan fortelle maskinen din at den skal lete etter flere enheter og hvor den finner det.



På lik linje som når du kobler opp nettverk, da trenger man også en enhet man kobler flere maskiner på, som er en hub/switch.



Ta en titt her, så skjønner du litt mer hvordan det fungerer.

http://www.instructables.com/id/Four-port-USB-hub/

[brgr]

Det er ikke så lett nei.

En usb-hub inneholder mer enn bare kabling. Den inneholder også en usbhub kontroller. Slik att maskinen vet att flere enheter er tilgjengelig via denne kontrolleren.



Det jeg vil se på som løsning er att du modifiserer en usb hub.



Legg inn input for ekstern strøm i huben du har.(da har du en omformer som levere 5v til usb huben din.)



Hvis mulig så ville jeg sett om du får en bryter eller noe. Slik att du ikke sender strøm tilbake til maskinen om du skjønner.

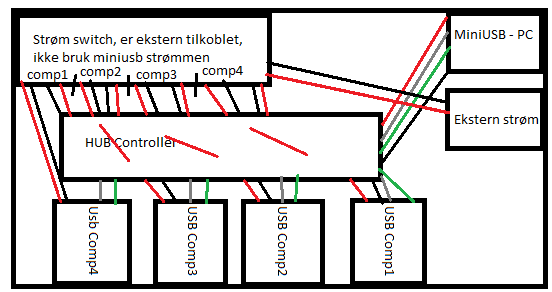

Lite skjema på hvordan jeg mener ser du under vedlegg.

Paint ferdigheten er det mangelvare på.
