Finn strømmen gjennom R2

[Furyfax]

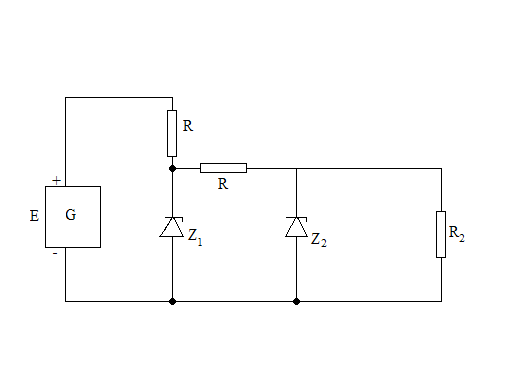

Hei, har følgende oppgave jeg prøver å hjelpe en bekjent med. Men sliter selv med oppgaven. Finn strømmen gjennom R2 når du vet følgende:

IZ2=15mA

R2= 2*R

UZ1= 12V

UZ2= 7V





Noen tips til framgangsmåte. Jeg regner med det er en slags "lure oppgave" da vi ikke vet hva R er og at disse derfor da skal strykes på et vis. Har prøvd meg med forskjellige metoder, men jeg har alltid for mange ukjente.

[Ekko]

Er polariteten på spenningskilden riktg på tengingen?

[Furyfax]

Ja, polariteten er korrekt.

[Ekko]

Jeg var litt ukonsentret da jeg spurte tidligere.





Uansett:



Jeg kaller liggende R for R1. R1 = X Ohm



Spenningsfallet over R2 er også 7V



Spenningsfallet over R1 er 5 V (12V-7V)



Strømmen gjennom R1 er lik strøm gjennom Z2+R2



Så da har du at



5V/R1 = 15mA + 7V/R2

5V/XOhm = 15mA + 7V/2XOhm



Ganger med 2XOhm overalt



10V = 30mXV + 7V



10V-7V = 30XV/1000



3000V = 30XV



100 = X



R1 = X Ohm = 100 Ohm



R2 = 200 Ohm



I_R2 = 7 V /200 Ohm = 35 mA.



Kan dette stemme?
