M40'S Lian Li PC-B70

[turbo_fever]

Kom en liten pakke idag med 3 ting jeg har tenkt å bruke.

20stk washers eller skiver. Dem skal være svart zink, men ligner jo mere på svart nickel. Så er ikke helt svart. Så er det 2x 140mm-120mm vifteadaptere jeg skal bruke. Så får jeg brukt 140mm ifter på ene siden av rad'n og 120mm på andre sia. Og 2stk Kill coils så slipper mann nå extra alge drepende middel. Nå er det bare lange svarte skruer som står igjenn å er på vei. Kanskje en plexi plate i front da. Om jeg finer noen som har eller kan lage en slik jeg trenger. 10-15mm er sikkert tjukt nok. Skal være på H:595mm x B:22mm



M40'S Lian Li PC-B70 Komemntar tråd











M40'S Lian Li PC-B70 Komemntar tråd

Endret 21. august 2010 av turbo_fever

[turbo_fever]

Da har jeg modda radn så jeg får festet 120mm vifter på ene siden av adapter og 140mm på andre siden. Uff er mer som ett getto setup detta

Men men, komer annt på om det blir tull med 140mm så 120mm rett etter.?



Skal få fixet meg en plexi plate mellom chassiet og front panele så vil det se mye bedre ut, og jeg får på fronten igjenn. Tro om jeg skal la være å ha dem to 120mm viftene på innsiden? Det trengst vel om jeg skal kjøre den på 5970 kortta.



Det besta ha vel og hatt en sikkelig 420 rad i fronten. Men men.





M40'S Lian Li PC-B70 Komemntar tråd











M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Jeg manglet noen splitter kabler til viftene, siden det sikkert blir for mange til kontrollerne. Å kjøre en vifte per kanal. Så da kom jeg på att kanskje jeg hadde nok til å lage ett par.



Joda jeg hadde nok til å lage 2x3pins. Så da får jeg kjøre 3 vifter per kanal. Da blir det å kobble på dem som går på 360 radn, og jammen det fungerte det og gitt. I tillegg så hadde jeg 2x2pins fra før, desverre pwn eller va det er, så dem ee litt stor. Men jammen var det jo 2 y splittere på orginale Lian-Li viftestyringen og.. Så har ekstra om jeg trenger..



Par bilder av getto kablene å att det fungerer.. Beklager men dei vart ekstremt dårlig idag.



M40'S Lian Li PC-B70 Komemntar tråd











M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

En liten teaser på hva som er kommet i hus, og ja skruene mine for å holde på plass vifftene er kommet, 50stk. Kanskje ett par mm for lange, men bedre det en ett par for kort. Og så er dem fine å svartte



M40'S Lian Li PC-B70 Komemntar tråd









M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Jeg har nå starta sakte men sikkert sleeving av 24 pins kabel.

Mens det ikke er noe særlig å utsette på MDPC sin sleeving, så må jeg si meg skuffet over krymmpe strømmpa demmers. Den er som jeg skjønnte med en gang jeg såg den. Den er ett par hakk for stor til denne sleevingen. Så det skal ikke mye til før sleevingen kommer ut av kyømmpe strømmpa.



tror nok det skal bli en mail til nils å høre om han kan starte og lage noen som er 1\3 mindre enn dette, så det sitter litt.

[turbo_fever]

Da har jeg endelig fått "ferdig" 24-pins kablen min. Kanskje jeg må gjøre opp igjenn litt, så det blir helt bra. Har tatt så lang tid på grunn av lit tull i starten, og med att heat shrink'en var for stor. Så det satt jo dårlig på sleevingen. Det må kanskje byttst, for har heat shrink i litt mindre størrelse Vi får se.



M40'S Lian Li PC-B70 Komemntar tråd









Tror denne lilla farga vil bli bra ilag med det svartte i kabinettet ja









M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Jaja, får komme med en liten uppdate til da. Går ikke akkuratt så fort, men går i riktig retning. Ting som å slappe av litt, sjå serier på pc, følge med på ting på nett tar og litt av tia. Så lett å spore av så klart

Men det er jo sleevingen jeg igrunn holder med på får det meste.





M40'S Lian Li PC-B70 Komemntar tråd



Her er da ett par ting jeg har gjordt med viftene. Montert svart sleeving på 11 vifter. Desverre hadde jeg bare 8 svarte plugger, så må lakke resten jeg har svart og. Passer ikke helt med hvite plugger..







Sjekket om jeg greide å få ett bedre bilde av lilla fargen, men tror ikke det vart mye bedre.







Så kom jeg på att jeg har jo noen ark med vinyl\klidtremerke saker liggende.

Har dem i sky blå, lilla, grønn, chrom og Holographic. Så jeg tok den sisste og klippte til sirkler som jeg hadde på vifftene. :!: Bare for å sjekke hvordan det funker.







Jeg er og ferdig med 8-pins cpu kabel. Den blei jo slik







Så starta jeg på pci-e kabelen. Men fulgte ikke helt med. Ser dere hva som ikke stemmer.







M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Da har jeg bare to bilder å legge til. Nå er 24pins, 8pins cpu å 4x pci-e kabler ferdige. Dårlige bilder, Må bruke manual fokus nesste gang så det blir klarere over hele kabel dongen..



Og så ser dere hvor mye som er att av 20 meter etter dette er gjordt. Har tatt av tilsammen 4 kabler på to av pci-e kablene siden dem ikke blir brukt. Så nå blir det vel røds og svart på sata strøm å molex.





M40'S Lian Li PC-B70 Komemntar tråd









M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Jah, en liten update til da. Har giddet å kobble ferdig 1'e loopen.

Ikke 100% den slangen fra SB til res er lang nok. Ikke enkelt å skru sammen når to ekstremt lange tunge kort er på plass. Målte ca med ett anna i.



Første påfylling gikk ikke så bra, drain ventilen lakk gitt endel. Så da var det å fikkse gummi pakkningen bedre. Skal si det kom godt med vann når jeg åpnet den, så den funnker Etter dette var den tett, virket det som.



Skal sjekke hvordan det går å montere gegge pumpe styringene der usb\firewire å jack pluggene var. Tror jeg fakktisk må ha en plexi bit i front som spacer da.



Her er nå da nå bilder tatt ikvell. Må si dem blei mye bedre nå enn sisst.

Prøvde å ta med mere lukketid får å få kul effekt på viffter, men da blei bare lyse fra led'ne for stærke.



Så i helgen tar jeg kanskje mere på den andre, men er biltreff lørdagen i Molde så blir kanskje der å tar en del bilde..



M40'S Lian Li PC-B70 Komemntar tråd



















Måtte og teste ett i HDR



M40'S Lian Li PC-B70 Komemntar tråd

Endret 9. september 2010 av turbo_fever

[turbo_fever]

Har gjordt litt idag. Festtet rad sikkelig i top med push pull.

Laget og festet andre res, testet plass av pumpe 2 og slanger til å fra res-pumpe-drain port å rad. Dere ser jo sånn ca hvordan det blir. Ikke opptimalt sikkert men det funker vel.



M40'S Lian Li PC-B70 Komemntar tråd

















M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Da er begge loopene så å si ferdige. En er testet litt for lekasje, å den virker tett. Den andre er klar til testing. Kanskje imårra :!:

Må kappe vekk litt nederst i hjørnet på 5,25" bayen. Slik att slange fra top rad får henge mere fritt å ikke går fremmom res. Begyner jo å ligne på no. Å har blitt litt slanger ja.



M40'S Lian Li PC-B70 Komemntar tråd







M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Da har jeg fylt opp andre loopen og testet for lekasje. Virker som den er tett. Ikke testet leeeenge men det blir. Slenger opp bilde av ca hvordan det vil se ut med sidedøren på. Ikke så aller værst. Eneste som hadde vært litt kult hadde hvert å hatt ett innrissa bilde\tekst. Men kan ikke få alt man peker på.



M40'S Lian Li PC-B70 Komemntar tråd







M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Bare to bilder av sleeving på pummpene. Dåligere farger på jpeg å når dem blir lagt på nett. Ser jeg godt på dette bildet



M40'S Lian Li PC-B70 Komemntar tråd







M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Halloen igjenn.



Da er det jammen lenge siden det har skjedd noe her. Men idag har jeg så smått begynt på igjenn med bygget... Og en av grunnene er vel på grunn av denne rakkeren som kom idag..



M40'S Lian Li PC-B70 Komemntar tråd







Oh har mann ikke plass i fronnten så kapper mann vekk noe.. .

Som dere ser er bunnen av 5,25" brønnene vekke Holder nå med på og justerer litt der. Siden res er litt brei og hvile plassene på sidene må bøyes vekk.







M40'S Lian Li PC-B70 Komemntar tråd

Endret 10. mars 2011 av turbo_fever

[turbo_fever]

Da er det en mini uppdate med ett par bilder av rad ca på plass inne i kabinette,

Skal få ferdig to hull i botten imårra, så den blir senka noen extra mm..

Siden jeg nå da kan tappe fra rad, så blir vel ene drenerings pluggen tatt bort.

Og må gjør om litt på slangene, men regner med det blir og det blir bedre flow..





Får beklage bildene igår, var tatt seint med samsung galaxy s'n min. Hadde ikke fixa opp med cameraet før idag. Får og beklage på kvalitet av bilder ikveld. Har jo ikke tatt bilder på ett halvt år snart..



M40'S Lian Li PC-B70 Komemntar tråd







M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Liten test med vifter på rad. Gir ett lite inntrykk hvordan det blir. Bare med svarte vifter i front. Og fått ferdig hull i bunn til radiatoren.. Ser det ikke så godt på bildene, men skjønner sikkert att front dekslet må frem endel.





M40'S Lian Li PC-B70 Komemntar tråd









M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Jo da har vi en liten update da.. Skulle ha kommet på fredag egentlig, da påkken kom.

Men men, her er ett par bilder av hva som var i den.



Vel nå har mann svarte vifter i front, og 3 vanlige inne i kabinett til front rad. Skaffet og en 30 graders nippel om jeg får bruk for det. Og litt ekstra vifte kontakt plugger, kjekkt å ha.



Så til slutt er det to remser med noe rart. Dere kan få tippe hva det er..



M40'S Lian Li PC-B70 Komemntar tråd



Her er jo viftene





Her er det andre som kom





Hva tror dere detta er..





Så her er vifter montert i front. Passer ganske bra dissa,,





M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Legger inn to til med fronten på. Sjekker hvordan det blir med å space den ut nå.





M40'S Lian Li PC-B70 Komemntar tråd









M40'S Lian Li PC-B70 Komemntar tråd

[turbo_fever]

Bare en liten update til da. Går ikke noe kjappt her..

Jeg har da fått på sleeving på dem sisste 4 140mm viftene, og med svart kontakt. Tatt ut igjenn rad og skyllt det med varmt vann. Skrudd i skruer så det har dannet seg gjennger der.



Har tatt ett bilde av disse led stripsene og viftene, jeg fjernet klistremerkene på dem. Monterer sikkert ikke noe på dem som på dem andre.



Hadde noe carbon billi greier liggende, tenkte jeg bare skulle teste i bunnen av kabinettet. For morroskyld. Går lett å fjerne igjenn. Og vet det er en del luft under. Får presse litt mer på om jeg får tak i varmepistol og hjelper til med den.



M40'S Lian Li PC-B70 Komemntar tråd









M40'S Lian Li PC-B70 Komemntar tråd

Endret 28. mars 2011 av turbo_fever

[turbo_fever]

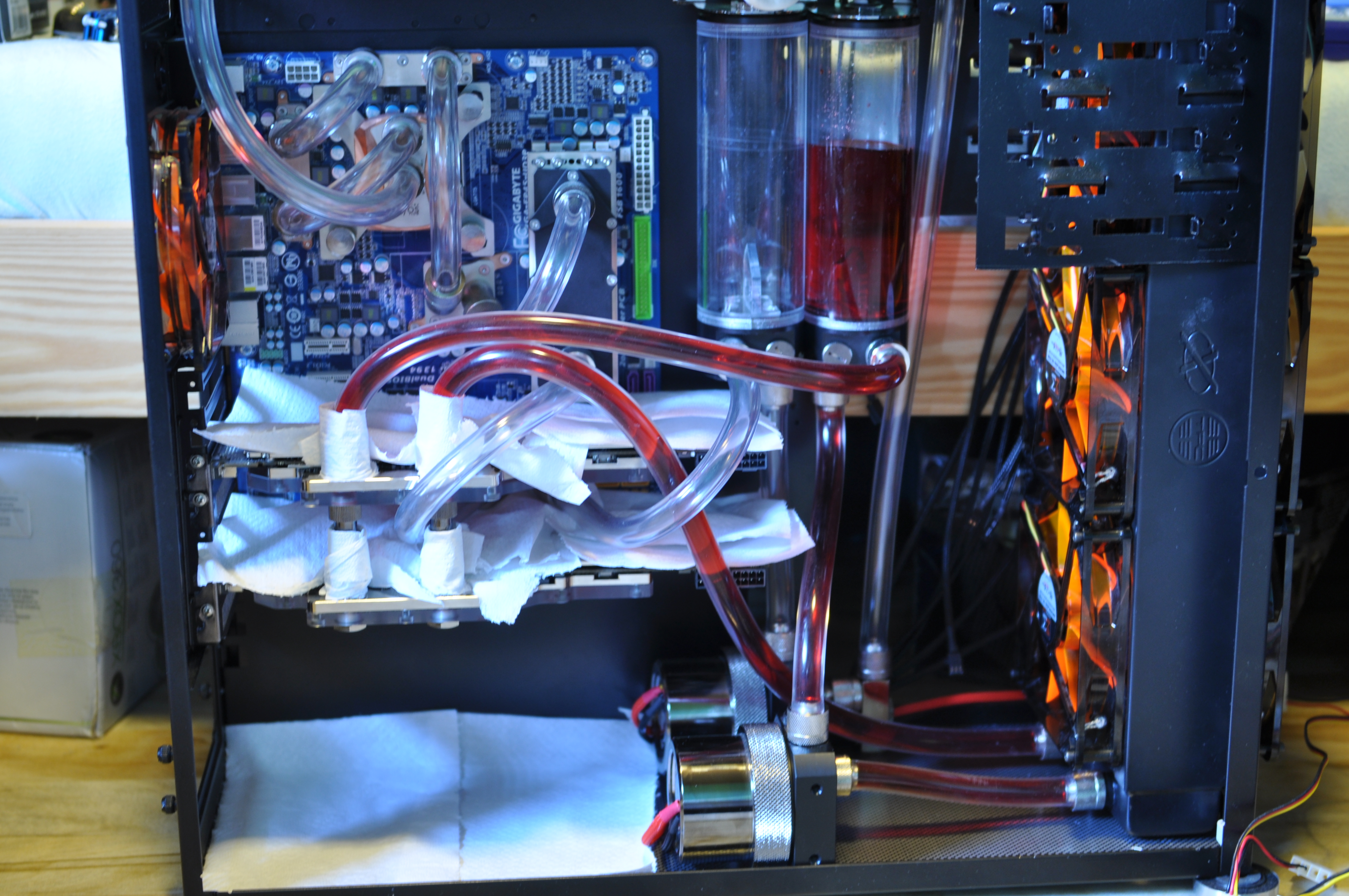

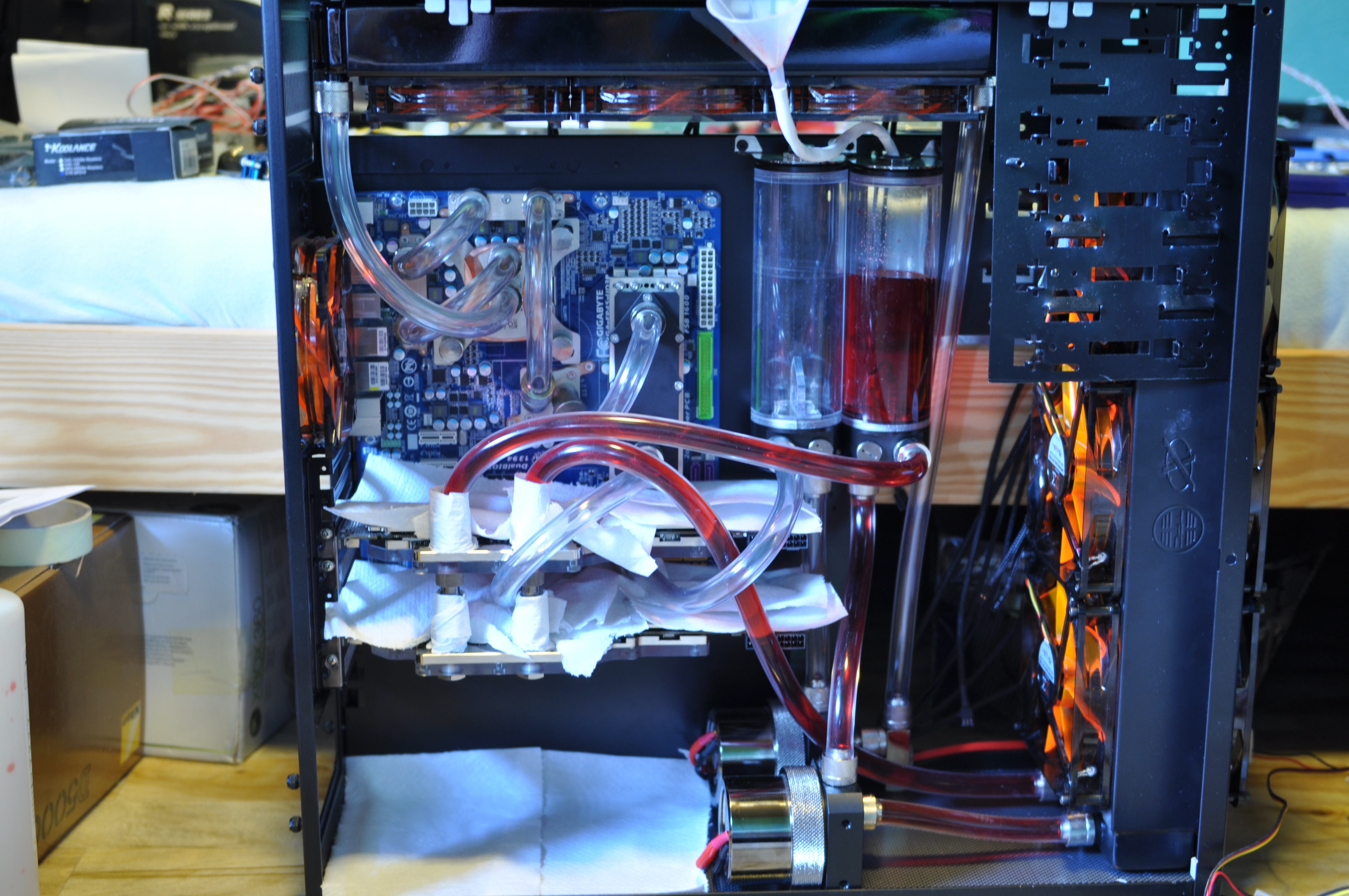

Da har jeg startet på prosjektet litt igjenn Håper jeg gjør det ferdig nå da. Har fått på plass slanger slik dem sikkert blir. Fyllt gpu loop nå, og tester for lekasje. Blir å teste nesste loop imårra.



Det som er igjenn er vel å sleeve 1-2 kabler på psu. Der er jeg redd for at det blir trangt, og att jeg ikke får gjemt kabler sikkelig. Fikse front med plexi å større mesh grill. Og få på plass vifte kontrollere + pumpe styring.



Lover ikke det skjer så mye, men lov å håpe..



M40'S Lian Li PC-B70 Komemntar tråd

Endret 29. mai 2011 av turbo_fever
